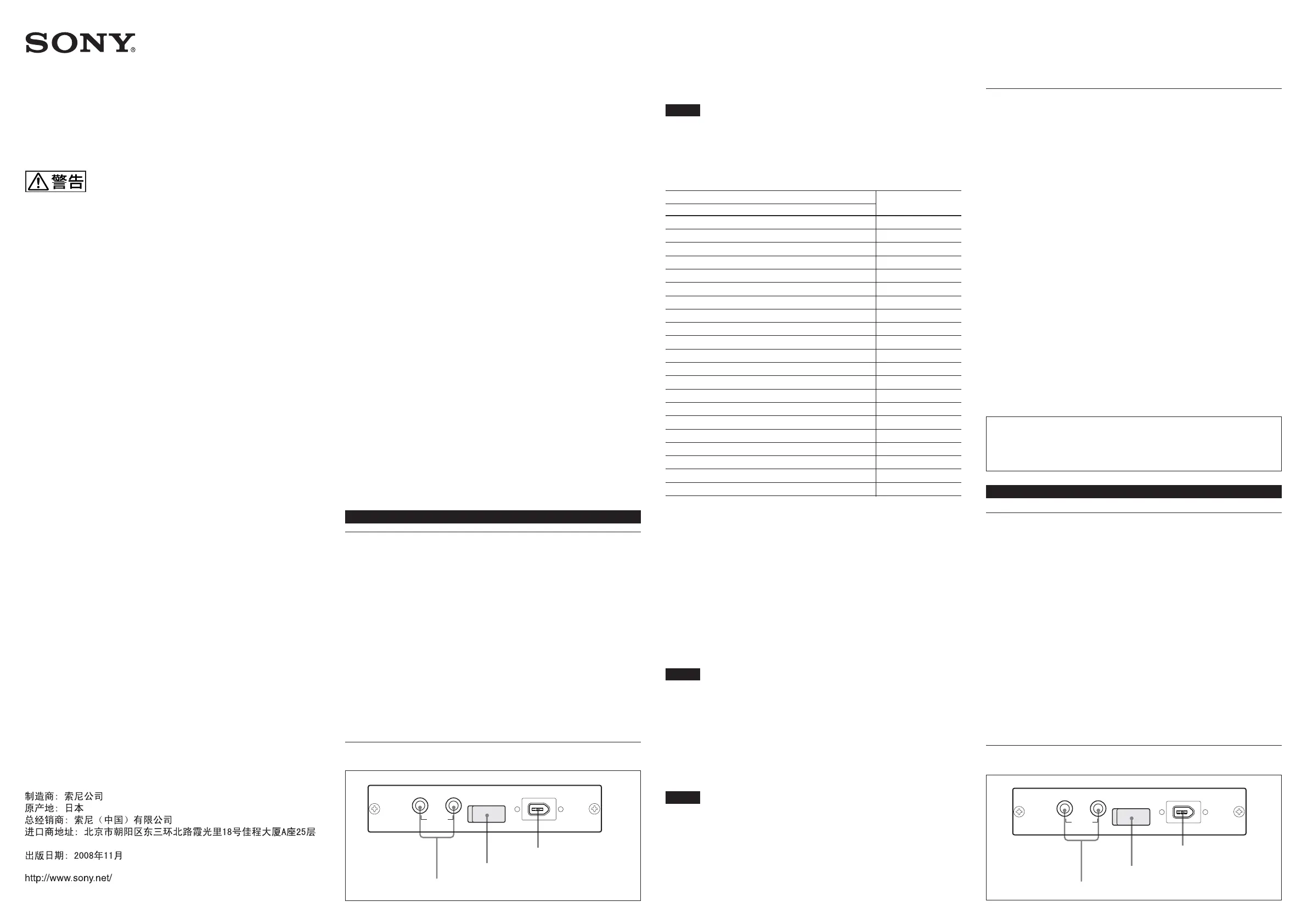

i.LINK (HDV) INTERFACE BOARD

HFBK-TS1

For the customers in the U.S.A.

This equipment has been tested and found to comply with the limits for a

Class A digital device, pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

when the equipment is operated in a commercial environment. This

equipment generates, uses, and can radiate radio frequency energy and, if

not installed and used in accordance with the instruction manual, may

cause harmful interference to radio communications. Operation of this

equipment in a residential area is likely to cause harmful interference in

which case the user will be required to correct the interference at his own

expense.

You are cautioned that any changes or modifications not expressly

approved in this manual could void your authority to operate this equipment.

All interface cables used to connect peripherals must be shielded in order to

comply with the limits for a digital device pursuant to Subpart B of Part 15 of

FCC Rules.

This device complies with part 15 of FCC Rules.

Operation is subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired

operation.

For customers in Canada

This Class A digital apparatus complies with Canadian ICES-003.

Pour les utilisateurs au Canada

Cet appareil numèrique de la classe A est conforme à la norme NMB-003

du Canada.

For the customers in Europe

This product with the CE marking complies with the EMC Directive issued

by the Commission of the European Community.

Compliance with this directive implies conformity to the following European

standards:

• EN55103-1: Electromagnetic Interference (Emission)

• EN55103-2: Electromagnetic Susceptibility (Immunity)

This product is intended for use in the following Electromagnetic

Environment(s):

E1 (residential), E2 (commercial and light industrial),

E3 (urban outdoors) and E4 (controlled EMC environment, ex. TV studio).

The manufacturer of this product is Sony Corporation, 1-7-1 Konan, Minato-

ku, Tokyo, Japan.

The Authorized Representative for EMC and product safety is Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la

compatibilité électromagnétique (EMC) émise par la Commission de la

Communauté Européenne.

La conformité à cette directive implique la conformité aux normes

européennes suivantes:

• EN55103-1: Interférences électromagnétiques (émission)

• EN55103-2: Sensibilité électromagnétique (immunité)

Ce produit est prévu pour être utilisé dans les environnements

électromagnétiques suivants:

E1 (résidentiel), E2 (commercial et industrie légère),

E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de

télévision).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku,

Tokyo, Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

i.LINK

は、ソニー株式会社の商標です。

HDV

は、ソニー株式会社と日本ビクター株式会社の商標です。

i.LINK is a trademark of Sony Corporation.

HDV is a trademark of Sony Corporation and Victor Company of Japan, Ltd.

i.LINK est une marque de commerce de Sony Corporation.

HDV est une marque de commerce de Sony Corporation et Victor Company

of Japan, Ltd.

日本語

概要

HFBK-TS1は、以下の機器に装着して使用するオプションボードです。

•HDカメラインターフェースユニットHFU-X310

•HD3CCDカラービデオカメラBRC-H700

•HDオプチカルマルチプレックスユニットBRU-H700

装着した機器に接続したカラービデオカメラからの映像を、HDV規格の1080i

方式に変換して、デジタルインターフェースのi.LINKを通して出力します。

AUDIO端子から音声を入力することもできます。

エンベデッドオ−ディオとタイムコード対応のHFU-X310に装着したときは、

HFU-X310のHD-SDIIN端子に入力されたHD-SDI信号のエンベデッドオー

ディオ（48kHzサンプリング）とタイムコード（LTC）を、HDV規格の信号に変

換して出力します。

各部の名称と働き

•

ご使用にあたっては、設置先の機器に付属のオペレーションマニュア

ルの「安全のために」をよくお読みください。

•

装着のしかたは、設置先の機器に付属のオペレーションマニュアルの

「オプション基板の装着」をご覧ください。

For installation instructions, refer to “Mounting an Optional

Board” in the Operation Manual supplied with the product in

which this board is to be mounted.

Pour les instructions d’installation, reportez-vous à « Montage

d’une carte en option » dans le Mode d’emploi livré avec le

produit dans lequel installer la carte.

OPERATION MANUAL

[Japanese/English/French]

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

1

AUDIO

（オーディオ入力）端子（ピンジャック）

アナログオーディオ入力です。DIPスイッチでオーディオ信号の遅延量を設定

できます。

2

DIP

スイッチ

ご注意

装着した機器の電源を切ってからDIPスイッチを切り換えてください。

スイッチ

1

〜

5

（

Lip Sync

）

オーディオ信号の遅延量を設定します。映像と音声を合わせる（リップシンク）

ために使用できます(上：OFF、下：ON)。

スイッチ設定

SW1SW2SW3SW4SW5

遅延量

OFFOFFOFFOFFOFF0msec（工場設定）

ONOFFOFFOFFOFF24msec

OFFONOFFOFFOFF48msec

ONONOFFOFFOFF72msec

OFFOFFONOFFOFF96msec

ONOFFONOFFOFF120msec

OFFONONOFFOFF144msec

ONONONOFFOFF168msec

OFFOFFOFFONOFF192msec

ONOFFOFFONOFF216msec

OFFONOFFONOFF240msec

ONONOFFONOFF264msec

OFFOFFONONOFF288msec

ONOFFONONOFF312msec

OFFONONONOFF336msec

ONONONONOFF360msec

OFFOFFOFFOFFON384msec

ONOFFOFFOFFON408msec

OFFONOFFOFFON432msec

ONONOFFOFFON456msec

OFFOFFONOFFON480msec

スイッチ

6

（音声選択）

音声入力を選択します。

上（AUDIO端子）：AUDIO端子からのオーディオ信号を使用する。（工場設

定）

下（エンべデッドオーディオ）：エンべデッドオーディオ信号を使用する。

スイッチ

7

（チャンネル選択）

スイッチ6でエンべデッドオーディオを選択したとき、入力チャンネルを選択し

ます。グループ１（CH1〜CH4）のみ選択できます。

上（CH1、CH2）：CH1(L)、CH2(R)を使用する。（工場設定）

下（CH3、CH4）：CH3(L)、CH4(R)を使用する。

ご注意

スイッチ6、7は、エンべデッドオーディオ対応バージョンのHDカメラインター

フェースユニットHFU-X310に装着したときのみ有効です。

スイッチ

8

機能しません。工場設定(OFF）のままで使用してください。

3

i.LINK (HDV) OUT

端子（

i.LINK 6

ピン）

i.LINK（HDV）の出力用です。

ご注意

•i.LINK(HDV)OUT端子の電源ピンは使用しません。i.LINK(HDV)OUT

端子で接続された機器に電源は供給できません。

•i.LINKケーブルで本機と接続できる機器は1台のみです。

•接続する機器の特性や仕様によっては、操作やデータのやりとりができない

場合があります。

•システムを組むときは、フェライトコア付きのi.LINKケーブルのご使用を推奨

します。

•接続確認機器：HVR-M15、HVR-M25、HVR-M15A、HVR-M25A、

HVR-M35、HVR-1500、HVR-1500A、PDW-F70(PDBK-102装着)、

PDW-F75(PDBK-102装着)、PMW-EX30

仕様

一般

電源+12VDC、400mA(装着した機器より供給）

動作温度5℃〜40℃

保存温度–20℃〜+60℃

保存湿度20%〜90%(相対湿度、結露なし）

外形寸法134×26.2×112.8mm（幅/高さ/奥行き）

(端子部および取り付けネジ部含まず）

質量約0.16kg

入力端子

AUDIO(ステレオ)ピンジャック（2）

インピーダンス：11kΩ、不平衡

最大レベル：2Vrms

出力端子

i.LINK(HDV)OUT6ピン（1）、IEEE1394準拠、S100

付属品

オペレーションマニュアル（1）

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご

了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営

業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補

償はいたしかねますのでご了承ください。

English

Overview

The HFBK-TS1 is an optional board designed to be installed in the

following apparatuses:

•HFU-X310 HD Camera Interface Unit

•BRC-H700 HD 3CCD Color Video Camera

•BRU-H700 HD Optical Multiplex Unit

The board supplies images from the color video camera connected

to the apparatus that accommodates the board via the i.LINK

digital interface after conversion to the 1080i format of the HDV

standards. It also accepts audio signals from the AUDIO

connectors.

When the board is installed in an HFU-X310 that supports

embedded audio and time code, the embedded audio (48 kHz

sampling) and time code (LTC) of the HD-SDI signal supplied to

the HD-SDI IN connector of the HFU-X310 are output after

conversion to signals of the HDV standards.

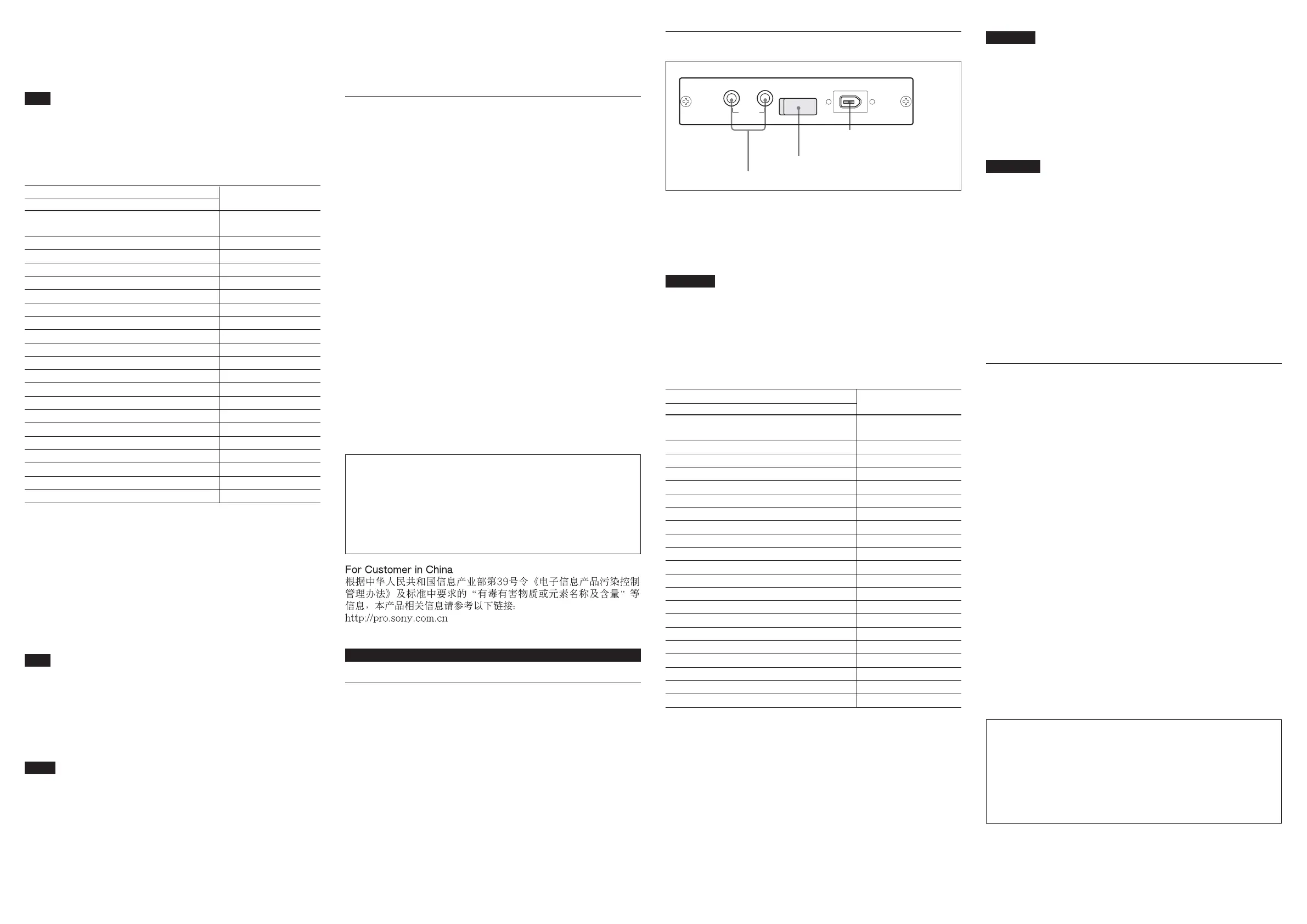

Locations and Functions of Parts

1AUDIO端子

2DIPスイッチ(カバー内）

3i.LINK(HDV)OUT端子

RLi.LINK

(

HDV

) OUT

AUDIO

HFBK-TS1

Sony Corporation  2005

Printed in Japan 2008.11.13

3-990-338-04(1)

RLi.LINK

(

HDV

) OUT

AUDIO

HFBK-TS1

2 DIP switches (behind the cover)

1 AUDIO connectors

3 i.LINK (HDV) OUT

connector
