Sony SU-HS2 Bruksanvisning
Läs gratis den bruksanvisning för Sony SU-HS2 (12 sidor) i kategorin Tillbehör. Guiden har ansetts hjälpsam av 39 personer och har ett genomsnittsbetyg på 4.8 stjärnor baserat på 20 recensioner. Har du en fråga om Sony SU-HS2 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/12
4-092-616-02 (1)
2002 Sony Corporation
組み立て説明書 3ページ
Mounting Instructions page 4
Instructions de montage page 5
Montageanleitung Seite 6
Instrucciones de montaje página 7
Istruzioni per il montaggio pagina 8
安装说明书 第 9 页
SU-HS2
Projector Stand
この組み立て説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。この組み立て説明書をよくお読みのう
え、製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
お買い上げいただきありがとうございます。
安全のための注意事項を守らないと、人身事故に
なることがあります。
2
安全のために
ソニー製品は安全に充分配慮して設計されています。
しかし、まちがった使いかたをすると、転倒などによ
り死亡や大けがなど人身事故につながることがあり危
険です。事故を防ぐために次のことを必ずお守りくだ
さい。
●安全のための注意事項を守る。
警告表示の意味
組み立て説明書および製品では、次のような表示を
しています。表示の内容をよく理解してから本文を
お読みください。
この表示の注意事項を守らないと、
事故などにより死亡や大けがなど
につながることがあります。
この表示の注意事項を守らないと、
けがをしたり周辺の物品に損害を
与えたりすることがあります。
行為を禁止する記号
注意を促す記号
下記の注意を守らないと、
けがをしたり周辺の物品に損
害
を与えることがあります。
設置は、
2
人以上で行う
設置は、大人
2
人以上で行ってください。
1
人で行う
と、腰を痛めたり、けがの原因になることがありま
す。
不安定な場所に設置しない
次のような場所に設置すると、倒れたり落ちたりし
て、けがの原因となることがあります。
• ぐらついた台の上
• 傾いたところ
• 振動や衝撃のかかるところ
また、設置・取り付け場所の強度を充分にお確かめく
ださい。
組み立てる際は必ず付属のねじを使う
違うねじを使用すると、ゆるんだり、はずれたりして
けがの原因になることがあります。
設置は、手順に従って行う
組み立て説明書の手順以外の方法で設置を行うと転倒
して、けがの原因となります。
SU-HS2
はビデオプロジェクター用の
プロジェクタースタンドです
指定以外の機器を取り付けると落下、転倒してけがの
原因となることがあります。
SU-HS2
は据え置き専用のスタンド
です
これ以外の目的で使用すると、落下、転倒してけがの
原因になることがあります。
スタンドにつまづかない
スタンドは機能上、台座部分からケーブルが出ていま
す。ケーブルの引き出し方向に注意して、つまづかな
いようご注意ください。
けがの原因となることがあります。
移動するときはプロジェクター本体を
持たない
プロジェクターを持って運ぶと落下してケガの原因と
なります。本体の支柱部分を持って運んでください。
製品の上に乗らない、重いものを乗せ
ない
倒れたり、落ちたり、壊れたりして、けがの原因とな
ることがあります。
3
アジャスタ−固定レバー
日本語
SU-HS2は、ビデオプロジェクター用のプロジェクタースタンドで
す。以下の手順に従って、組み立てと調整を行ってください。

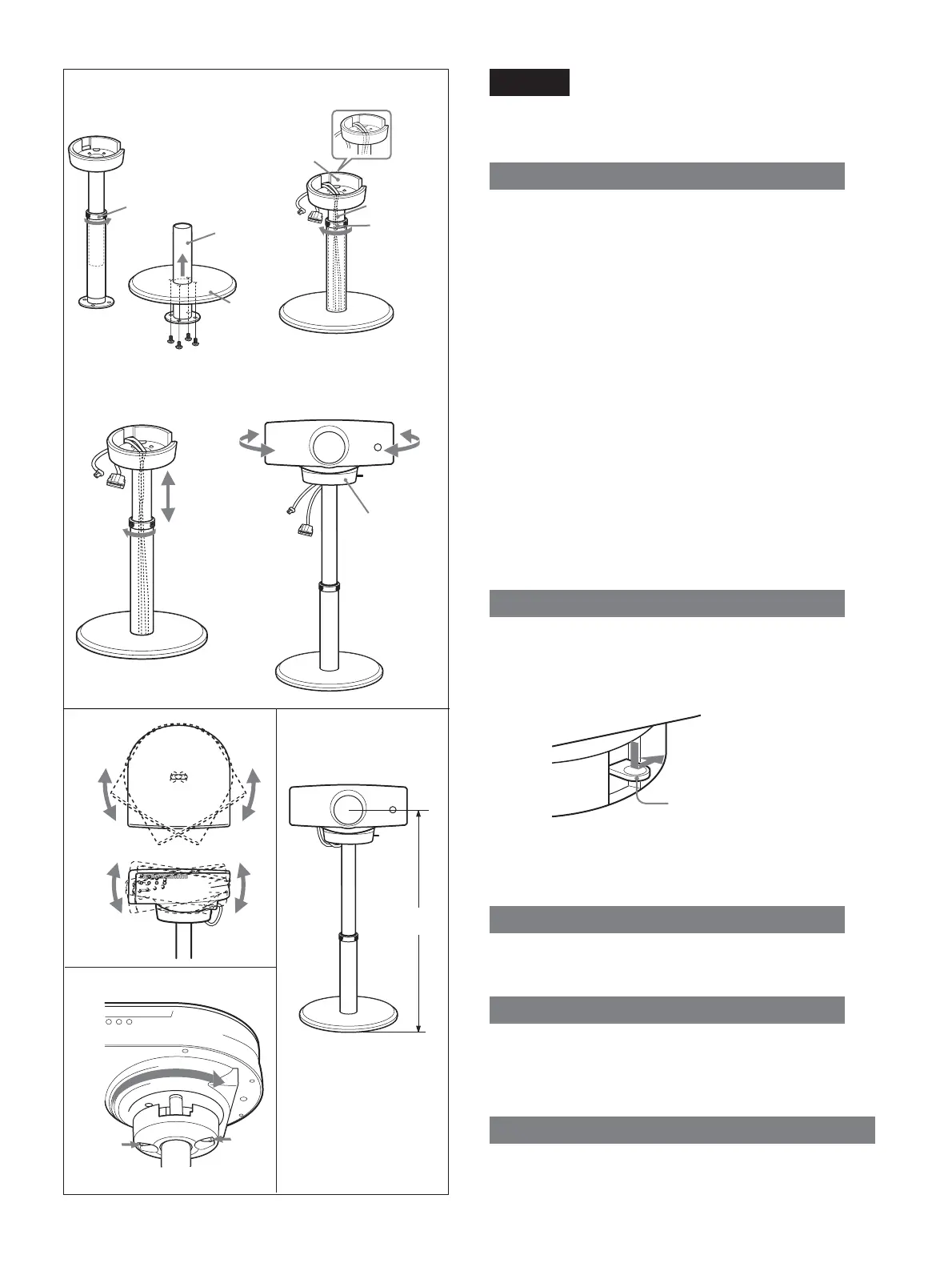

プロジェクタースタンドの組み立てかた
A
組み立ての前に
プロジェクターに取り付けてあるアジャスタ−台を外してください。
外しかたは、プロジェクター本体の取扱説明書をご覧ください。
1 上下の支柱を固定している固定リングを回して支柱下部を外
し、台座の穴に下から通して付属のネジ（４個 ）で台座に固
定する。
2 支柱上部を支柱下部に取り付け、支柱上部を図のように低く
して
1)
固定リングで仮止めし、支柱下部から電源ケーブルと
PJマルチケーブルを通す
2)
。
1)
支柱上部が高い位置で固定されているとケーブルがうまく通らな いこと
があります。
2)
ケーブルは、プロジェクターに接続しやすいように支柱上部のプロジェ
クター取り付け部の溝から20〜30cm位引き出してください。
3 支柱上部の高さをお好みの高さに調整し、固定リングで固定
する。
4 プロジェクター取付部にプロジェクターを置き、カチッと音が
するまで回す。
5 支柱に通したケーブルをプロジェクターに接続する。
アジャスタ−の調節のしかた
B
プロジェクター本体のアジャスターを使って、プロジェクターで映す
画面の位置を調節することができます。
アジャスタ−固定レバーを押し下げ、右にロックしてからプロジェク
ターを動かし、アジャスタ−固定レバーを元に戻します。
以下の範囲で調節できます。
A 左右に最大約30°まで
B 上下に最大約10°まで
支柱の高さ調節
C
以下の範囲で調節できます。
65〜80cm（レンズ中心から床まで）
プロジェクターの外しかた
D
1 プロジェクター取り付け部下にあるロック用のつめ(２ケ所）を
内側に押しながら、プロジェクターを反時計回りに回す。
2 プロジェクターを持ち上げて外す。
仕様
最大外形寸法：420×420×750mm(幅× 奥行き× 高さ）
質量： 約5.5kg
台座
支柱下部
1
A
B
A
B
C
D
2
支柱上部
固定リング
プロジェクター
取付部
3
4
アジャスター
固定リング
65 - 80 cm
