Supermicro 6038R-E1CR16H Bruksanvisning

Supermicro I den 6038R-E1CR16H

Läs gratis den bruksanvisning för Supermicro 6038R-E1CR16H (81 sidor) i kategorin I den. Guiden har ansetts hjälpsam av 28 personer och har ett genomsnittsbetyg på 4.1 stjärnor baserat på 3 recensioner. Har du en fråga om Supermicro 6038R-E1CR16H eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

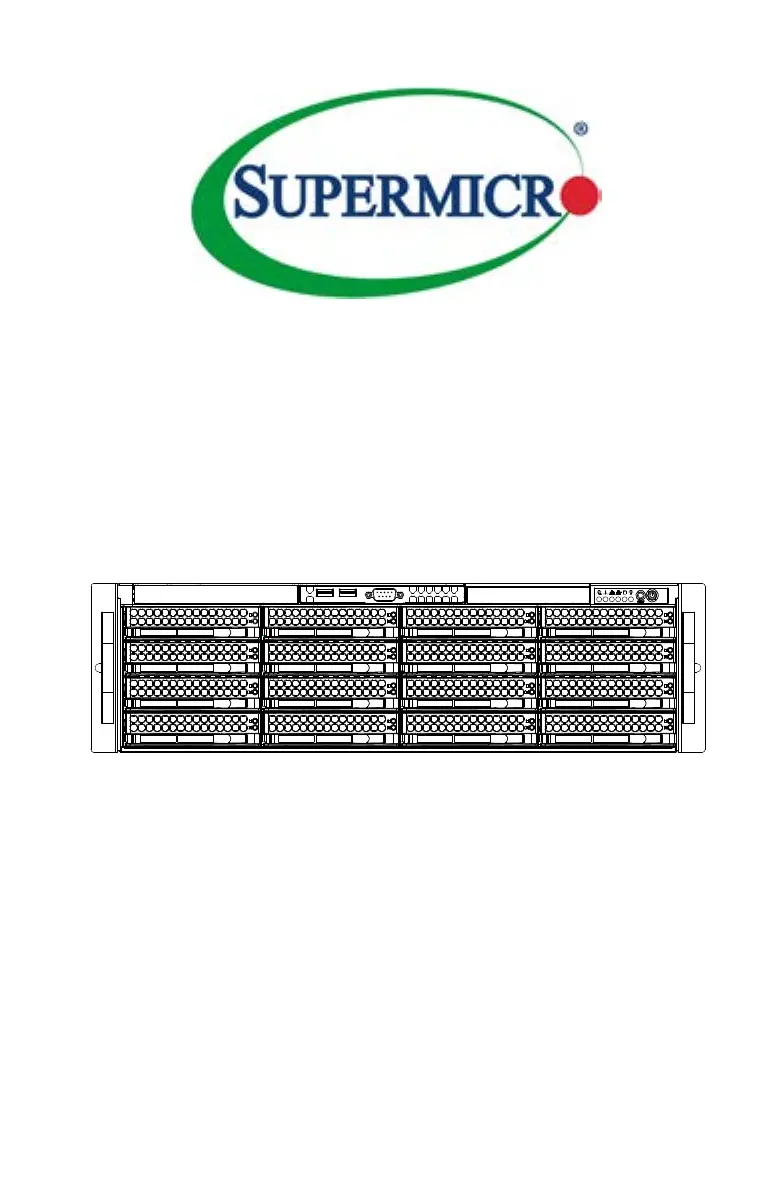

Sida 1/81

SUPER STORAGE SYSTEM

6038R-E1CR16H

USER’S MANUAL

1.0a

Betygsätt denna manual

4.1/5 (3 Recensioner)

Produktspecifikationer

Varumärke:	Supermicro
Kategori:	I den
Modell:	6038R-E1CR16H
Vikt:	21800 g
Bredd:	437 mm
Djup:	648 mm
Höjd:	132 mm
Strömförsörjning:	920 W
LED-indikatorer:	HDD, Network, Power, Power fail
Processorfamilj:	Intel
Certifiering:	80 PLUS Platinum
Minneskapacitet:	72 bit
Maximalt internminne:	2000 GB
Minnesspänning:	1.2 V
Kompatibla processorer:	Intel® Xeon®
Antal processorer som stöds:	2
Intel® Xeon-serien:	E5-2600
Antal lagringsenheter som stöds:	16
Minnestyper som stöds:	DDR4-SDRAM
Systembusstyp:	QuickPath Interconnect (QPI)
BIOS-typ:	AMI
ACPI-version:	2.0
Maximal cache:	55 MB
Produktens färg:	Svart
Typ av ethernet-gränssnitt:	Fast Ethernet, Gigabit Ethernet
Datahastighet för Ethernet-LAN:	10,100,1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	2
Temperatur vid drift:	10 - 35 ° C
Temperaturintervall (förvaring):	-40 - 70 ° C
Intervall för relativ operativ luftfuktighet:	8 - 90 %
Fuktighet (förvaring):	5 - 95 %
processorsockel:	LGA 2011 (Socket R)
Seriella portar:	1
Hållbarhetscertifiering:	RoHS
AC-inspänning:	100 - 240 V
Fläktdiameter:	80 mm
Nätverksansluten (Ethernet):	Ja
Växelström Frekvens:	50 - 60 hz
BIOS-funktioner:	APM 1.2, PCI 2.2, Plug & Play, SMBIOS 2.3, UEFI
På / av-knapp:	Ja
Antal USB 2.0 anslutningar:	2
RAID-nivåer:	0, 1,5, 10
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
BIOS minnesstorlek:	16 mbit
LAN-styrenhet:	Intel X540, Realtek RTL8201N
Moderkortets chipset:	Intel® C612
Ingående ström:	11 - 4.5 A
Antal fläktar:	2 fläkt/-ar
Kvalitet på VGA (D-Sub) porten:	1
Systembuss, hastighet:	9.6 GT/s
PCI Express-kortplatser version:	3.0
Ombord grafikkort modell:	Aspeed AST2400
Storlekar som stöds på lagringsenhet:	2.5, 3.5 "
Koppar Ethernet-kablar teknik:	10GBASE-T, 100BASE-TX, 1000BASE-T
Stöd för redundant strömförsörjning (RPS):	Ja
Lagringsenhetsgränssnitt som stöds:	Serial Attached SCSI (SAS)-3, Serial ATA III
ECC:	Ja
Chassityp:	Rack (3U)
Antalet DIMM-platser:	16
Som stöds DIMM-modul kapacitet:	4GB, 8GB, 16GB, 32GB, 64GB
Hårddisk hot swap:	Ja
Minnets formfaktor:	288-pin DIMM
PCI Express x16 platser:	1
Intelligent Platform Management Interface (IPMI) stöd:	Ja
PCI Express x8 kortplatser:	6
Redundanta fläktar stöd:	Ja
Maximalt RDIMM minne:	512 GB
Stöd för RDIMM klockfrekvenser:	2400,1600,1866,2133 MHz
IPMI LAN (RJ-45)-port:	Ja
Lagringsstyrenhet:	LSI SAS3108
Bakplan stöder:	Ja
Likspänning ut (+12 V):	75 A
Rack-Friendly styrelse:	Ja
