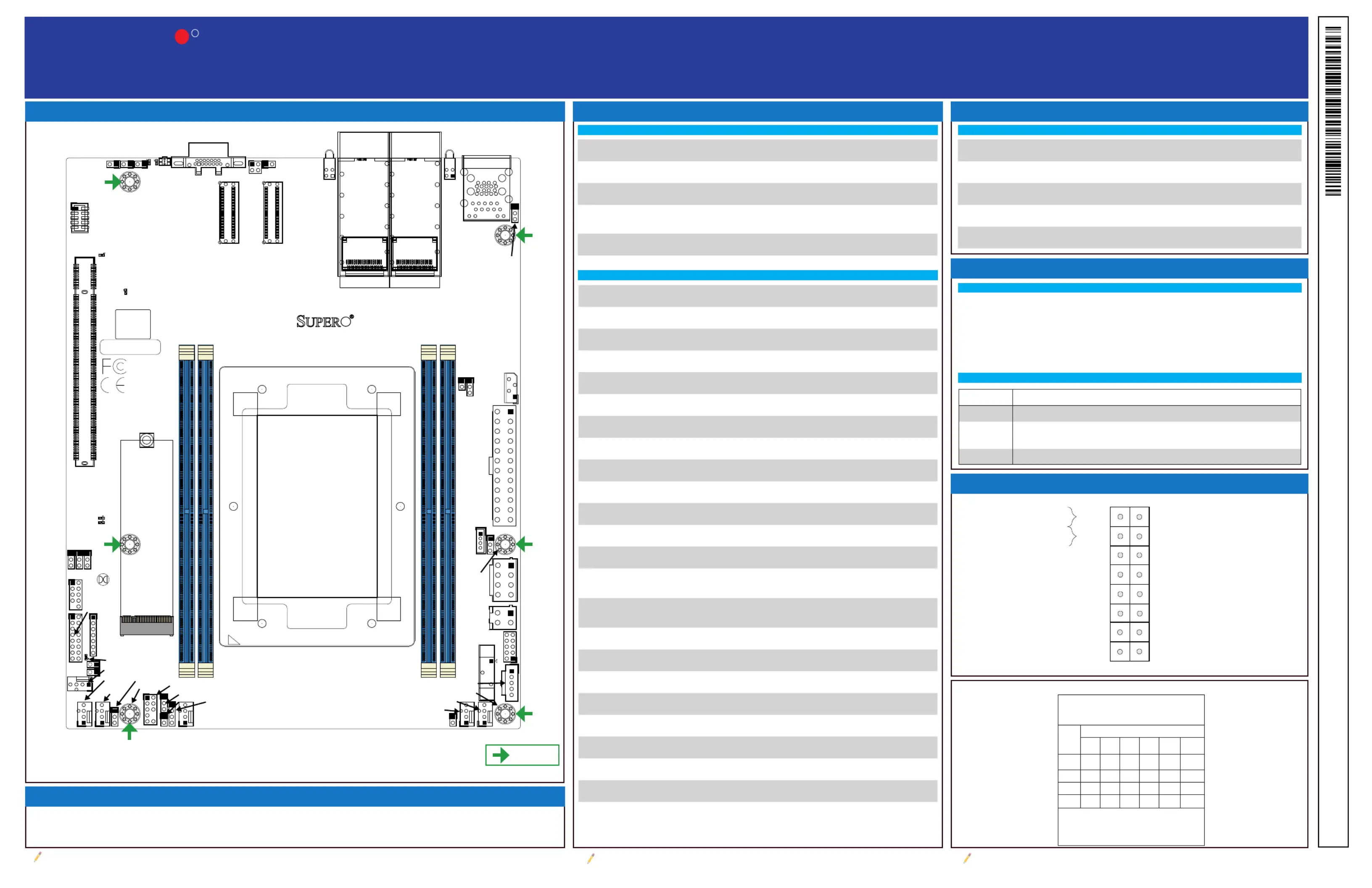

Sida 1/1
S
UPERMICR
R
美超微電腦股份有限公司
X14SDV-20C/32C/36C/36CE/42C-SP3F
快速參考指南修訂版本 1.00
MNL-2757-QRG-100
© 2025 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，
所有提供資訊於印刷之際視為但不保證正確。
請前往以下連結下載所需產品文件及驅動工具程式，以確保系統正常運作。
聯絡我們
• 公司網站：www.supermicro.com
• 一般資訊：marketing@supermicro.com
• 技術支援：support@supermicro.com
• 電話 傳真：+1 (408) 503-8000，：+1 (408) 503-8008
• 產品手冊文件：https://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wdl/driver
• 產品安全性須知：https://www.supermicro.com/about/policies/safety_information.cfm
X14SDV-20C-SP3F
REV:1.02
DESIGNED IN USA
BIOS
LICENSE
BAR CODE
COM1
MH6
LAN3 LAN2
VGA
(JVGA1)
JMCIO2
(PE1 8-15)
JMCIO1
(PE1 0-7)
LED3
LED2
UID-SW (JUIDB1)
JQSFPLED1
LED6
LED5
LAN1
USB2/3
LED4
JBT1
JF1
LED1
FAN6
FAN5
FAN4
USB0/1
JMD1 M.2-C
PCIe 4.0 x4
DIMMC1
DIMMD1
DIMMB1
DIMMA1
JPT1
MH4
JTPM1
JPG1
FAN3
JPF1
JD1 (SPEAKER)
MH1
JIPMB1
MH2
JPW2
JPW3
JGP1
JPI2C1
MH3
FAN1
Processor
FAN2
JL1
BT1
JPL1
CPU SLOT 6
PCIe 5.0 x16
JMD1_SRW1 MH5
JCPLD1
JRK1
指示燈/連接埠主機板元件配置圖
指示燈 (LED Indicators)
連接埠 (Connectors)
記憶體支援
跳線器 (Jumpers)
記憶體模組安裝順序
備註：快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。.
備註：如需更多的跳線器/連接埠/指示燈相關資訊，請參閱主機板使用手冊。
備註：如需更多的記憶體/中央處理器/主機板安裝相關資訊，請參閱主機板使用手冊。
= 裝機孔
跳線器 說明 預設值
JBT1
內建
)CMOS 組態資料清除 開路 (正常
JPG1
啟用 停用/ VGA 連接埠
針腳 啟用 1–2 ( )
JPL1 LAN1 啟用/停用 網路連接埠 針腳 1–2 (啟用)
JPT1
啟用 停用/
內建
TPM 2.0 信任平台模組
針腳 啟用 1–2 ( )
指示燈 說明 燈號及狀態
LED1
內建電源指示燈
綠 ：燈恆亮 系統開啟
LED2
單位識別指示燈
藍燈恆亮：單位已識別
LED3
過熱/電源故障/風扇故障指示燈
紅燈恆亮：過熱
紅燈閃爍：電源故障或風扇故障
LED4
BMC
運作指示燈
綠燈閃爍： 正常運作BMC
連接埠 說明
BT1
內建
CMOS
電源
COM1
COM 序列連接埠接頭
CPU SLOT 6
PCIe 5.0 p1-x16
插槽
FAN1–FAN6
風扇接頭
JD1
內建喇叭
/蜂鳴器接頭
JF1
前控制面板接頭
JGP1 I/O通用 傳輸接頭
JIPMB1
4 針腳外部 BMC I
2
C 接頭
JMCIO1, JMCIO2 MCIO PCIe 5.0 p1-x8 連接埠
JMD1 M.2 M-Key PCIe 4.0 p1-x4 插槽
JPI²C1
SMBus I
2
C 電源供應接頭
JPW1
24 針腳 ATX 主電源連接埠
JPW2
8 針腳 +12 V 直流電源連接埠 (僅供 +12 V 24 或 針腳
ATX 電源)
JPW3
4 針腳 +12 V 直流電源連接埠 (僅供 +12 V 24 或 針腳
ATX 電源)
JQSFPLED1
LAN2 LAN及 3 網路連接埠指示燈接頭
JRK1
Intel VROC RAID Key 接頭
JTPM1
TPM 2.0 信任平台模組接頭
LAN1 Gigabit RJ45 乙太網路連接埠
LAN2, LAN3 100 GbE QSFP28 網路連接埠
USB0/1 前面板 USB 2.0 接頭
USB2/3 Type-A 背板 USB 3.0 連接埠
JMD_SRW1 M.2 裝置安裝孔 (2280)
MH1–MH6
裝機孔
跳線器
記憶體支援
本主機板支援
DDR5 RDIMM
記憶體，
容量最高可達 512 GB
，傳輸速度最高可達
6400 MT/s。
本主機板
支援的 DDR5 RDIMM
記憶體，包含採用
16 Gb 和 24 Gb DRAM 晶片密
度
的
16 GB、24 GB、32 GB、48 GB、64 GB、96 GB 容量
，以及採用
32 Gb DRAM
晶片密度的 128 GB 容量。
前控制面板配置 (JF1)
DIMM 數量 記憶體模組安裝順序 (RDIMM)
1 DIMMA1
2
DIMMA1 / DIMMC1
DIMMB1 / DIMMD1
4 DIMMA1 / DIMMB1 / DIMMC1 / DIMMD1
1615
網卡 指示燈2
+3.3 V / 待機電源 單位識別按鈕
電源鍵
重設鍵重設
電源 接地
接地
1 2
電源故障指示燈
單位識別指示燈
過熱/風扇故障指示燈
+3.3 V 電源
+3.3 V 待機電源
電源指示燈
硬碟機指示燈
網卡 指示燈1
+3.3 V 待機電源
+3.3 V 待機電源
限
限
限
限
限用
用
用
用
用物
物
物
物
物質
質
質
質
質含
含
含
含
含有
有
有
有
有情
情
情
情
情況
況
況
況
況標
標
標
標
標示
示
示
示
示聲
聲
聲
聲
聲明
明
明
明
明書
書
書
書
書
設備名稱：主機板 / Motherboard
型號（型式）：X14SDV- -SP3F, X14SDV- -SP3F, X14SDV- -SP3F, X14SDV-36CE-SP3F20C 32C 36C
X14SDV- -SP3F42C
單元
Ｕnit
限用物質及其化學符號
鉛
Lead
(Pb)
汞
Mercury
(Hg)
鎘
Cadmium
(Cd)
六價鉻
Hexavalent
chromium
(Cr
+6
)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
印刷電路板
组件
\(PCBA)
－
○
○
○
○
○
連接器
(Connector)
－
○
○
○
○
○
鈕扣電池
(Coin Battery)
○
○
○
○
○
○
電子零件
(
Electronic
component
)
－
○
○
○
○
○
備考 〞係指限用物質之百分比含量超出百分比含量基準1.〝超出0.1 wt %〞及〝超出0.01 wt %
值。
備考 〝 〞係指該項限用物質之百分比含量未超出百分比含量基準值。2. ○
備考 〝－〞係指該項限用物質為排除項目。3.
Equipment name
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3：The “−” indicates that the restricted substance corresponds to the exemption.
中央處理器支援
X14SDV-20C/32C/36C/36CE/42C-SP3F
系列主機板支援
Intel
®
Xeon
®
6 SoC
系列處理器，功耗最高達
235 W。
