ATS/STS / ENATS/STS / EN

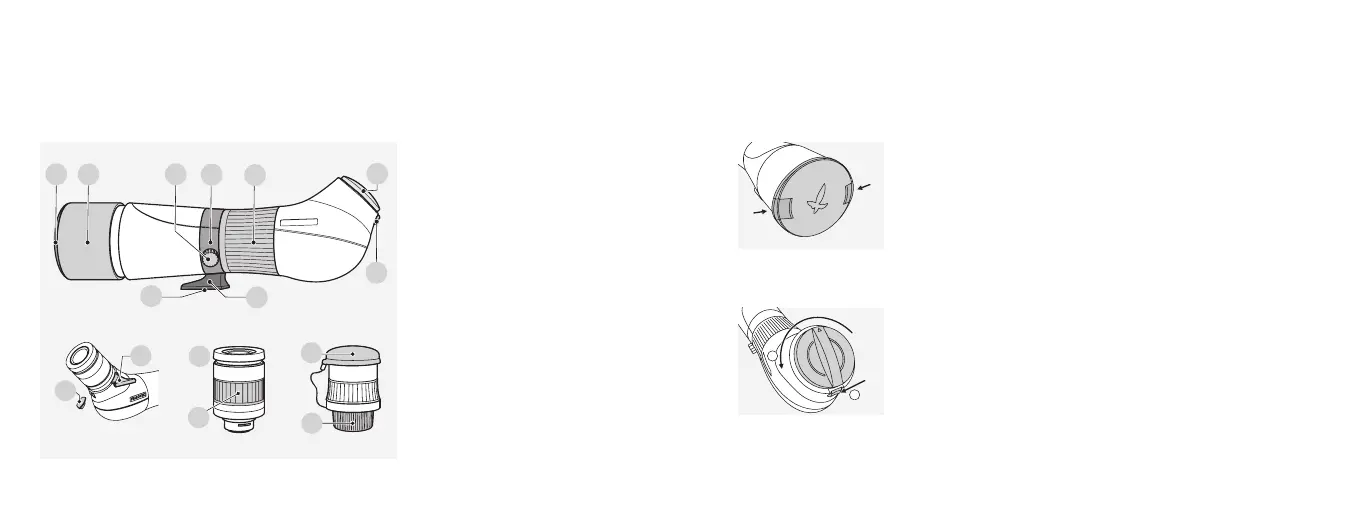

1 Protective cap for objective

lens

2 Sunshield

3 Tripod ring

4 Tripod base

5 Connection thread for tripod

6 Locking screw

7 Adjustment ring for focusing

8 Locking mechanism

9 Aiming aid

10 Cover of aiming aid

connection

11 Protective cover for bayonet

12 Eyepiece

13 Adjustment ring for changing

magnification

14 Protective cap for eyepiece

15 Protective cap for bayonet

SWAROVSKI

8

4

3

2

7

6

1

11

5

SWAROVSKI

10

9

S

W

A

RO

V

S

K

I

13

12

15

14

1.

DESCRIPTION

2.

OPERATION

2.1 REMOVE THE PROTECTIVE CAP FROM THE LENS

To remove the cap, press together the protruding snap ele-

ments at the rim of the cap.

2.2 REMOVE THE PROTECTIVE COVER FOR THE BAYONET FROM THE BAYONET LOCK

To remove the cover, slide the locking mechanism of the

eyepiece downward and turn the protective cover to the left

(anti-clockwise).

2

1
