Sida 1/4

DVD Audio/Video Player

(SL-HDA800)

Stereo Tuner

(ST-HDA800)

Front speaker (R)

(SB-HDA800)

Subwoofer

(not included)

Surround speaker

(SB-PS800)

Superwoofers

facing out

Stereo Cassette Deck

(RS-HDA800)

Integrated Ampliﬁer

(SE-HDA800)

Front speaker (L)

(SB-HDA800)

Center speaker

(SB-PS800)

SC-HDA800

For operation and other details with regard to each

component, please refer to the operating instructions.

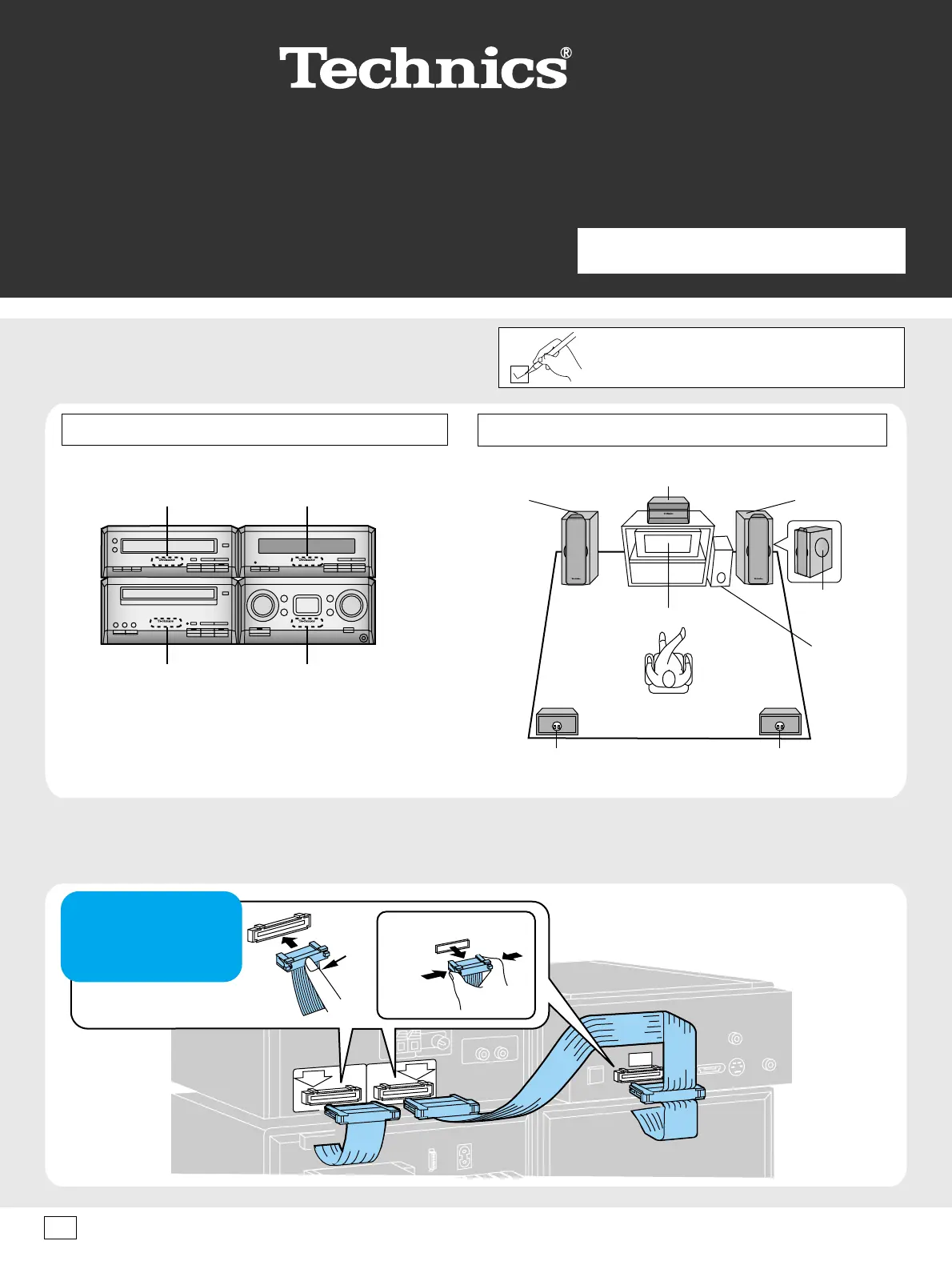

Locating the components

Check and identify the accessories shown at

the top of steps 3 to 5 before connection.

Placement of speakers

Surround speaker

(SB-PS800)

To stack the components vertically, refer to page 7 of the operating

instructions.

Center and Surround speakers are exactly the same.

TV (not included)

AB1

STEP 1

QUICK SET UP GUIDE

STEP 2

Disconnecting

Flat

cables

White

line

HF : High Frequency

LF : Low Frequency

Incorrect connection can

damage unit.

(2 m)

(7 m)

Front speaker cables

Tagged red, black, blue, and white Center/Surround speaker cables

Tagged blue, and white

Note

Connect so the color of the cable’s tag matches the terminal

(connect the cable tagged white to the gray terminal).

STEP 3

On the ampliﬁer

On the speakers

On the ampliﬁer

R (Right)

L (Left)

(7 m)

Surround

speaker (R) (7 m)

(2 m)

Surround speaker (L)

Center speaker

Gray

White

Red

Blue

Black

HF LF

Red

Gray

White

Blue

Gray

White

Blue

Black

White

Blue

Gray

SURROUND

CENTER

SURROUND

Front speaker

cables

Center/Surround

speaker cables

VIDEO OUT

( page 47 in the

operating instructions)

( page 11 in the operating instructions)

AC IN

Household

mains socket

Attach to a wall (using tape) facing in the

direction of best reception.

AM loop

antenna

FM indoor

antenna

Surround

cable

Disconnecting

VIDEO IN

Connect the AC mains lead after you have

connected all other cables.

TV (not included)

Video

connection cable

AC mains

lead

STEP 4

STEP 5

Place on a ﬂat

surface

Press

down

White line

Push in/pull out

connector

∼
