Läs gratis den bruksanvisning för Technisat TechniMount ISI (2 sidor) i kategorin ej kategoriserat. Guiden har ansetts hjälpsam av 2 personer och har ett genomsnittsbetyg på 4.8 stjärnor baserat på 1.5 recensioner. Har du en fråga om Technisat TechniMount ISI eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/2

Montageanleitung

TECHNIMOUNT

25 - 55mm

17” - 42”

200x200

20 kg

10°

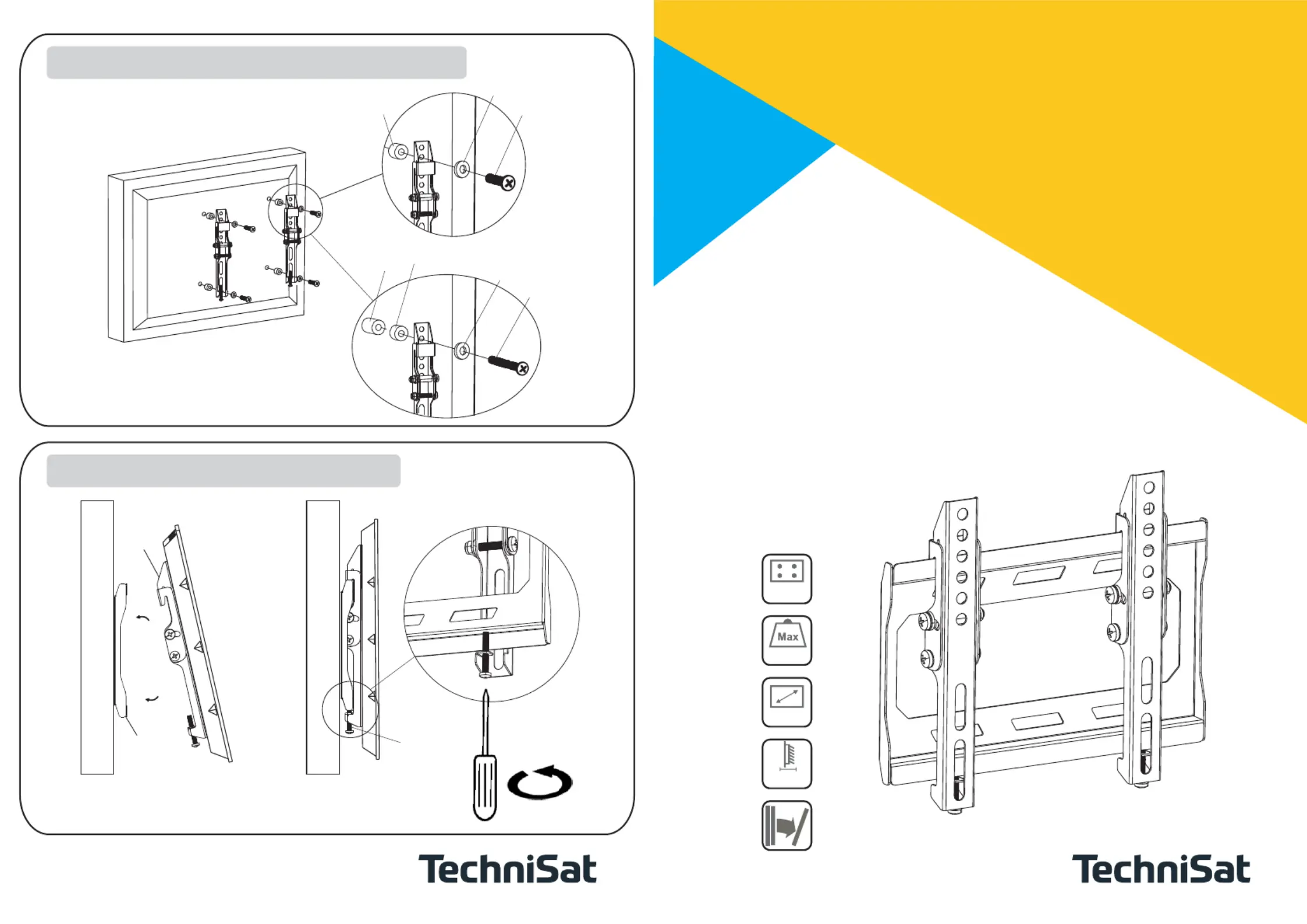

Befestigung der Arme am TV-Gerät

Aמּaching brackets on screen

STEP 2

Auf- und Abhängen des TV-Gerätes an der Wandplaמּe

Hang up / out the TV set onto the wall plate

STEP 3

A4 A5

ISI

TechniSat Digital GmbH

Julius-Saxler-Straße 3

D-54550 Daun

2232020276400

Kompakte TV-Wandhalterung

Compact TV wall mount

M6 x 25mm

A1 (4 Stk.)

Abstandhalter 10mm

A2(4 Stk.)

This product contains small items that could be a choking hazard if swallowed. Keep these items away from your children.

Make sure these instructions are read and completely understood before attempting installation. If you are unsure of any part of this installation, please contact a professional

installer for assistance.

The wall or mounting surface must be capable of supporting the combined weight of the mount and the display, otherwise the structure mus.t be reinforced

Safety gear and proper tools must be used. Aminimum of two people are required of this installation. Failure to use safety gear can result in property damage, serious injury or

death.

Please check joint parts every two months, making sure the screws are loosened or not.

This product was designed to be installed on wood stud walls and solid concrete walls. Before installing, make sure the wall will support the combined load of the equipment and

hardware. Never exceed the maximum load capacity of 30 kg, or else it may result in product failure or personal injury.

Note: this product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. For damages originate from improper mounting or

use, no liability is assumed.

Dieses Produkt enthält Kleinteile, die von Kindern verschluckt werden können und somit eine Erstickungsgefahr darstellen. Bewahren Sie diese Teile außerhalb der Reichweite

von Kleinkindern auf!

Stellen Sie sicher, dass Sie dieseAnleitung vollständig gelesen und verstanden haben bevor Sie mit der Montage beginnen. Falls Sie sich bei einem Punkt der Montage

unsicher sind, kontaktieren Sie bitte einen Fachmann für professionelle Hilfe.

Vergewissern Sie sich vor derAnbringung, dass die Wand oder Montageﬂäche die kombinierte Last von Bildschirm, Wandhalterung undalle Befestigungsteilen tragen kann.

Andernfalls muss die Konstruktion verstärkt werden.

Benutzen Sie für die Montage geeignetes Werkzeug. Für die Montage sind mindestens zwei Personen erforderlich.

Diese Wandhalterung ist für die Installation an Wänden mit einer Holzständerreihe oder Massivbetonwänden geeignet. Vergewissern Sie sich vor der Anbringung, dass die

Montageﬂäche die kombinierte Last von Bildschirm und allen Befestigungsteilen tragen kann. Überschreiten Sie niemals die maximale Belastbarkeit von 30 kg.

Hinweis. Diese Wandhalterung ist ausschließlich für die Verwendung im Innenbereich entwickelt. EineAußenmontage kann zu Beschädigung der Halterung und somit zu

Verletzungsgefahr führen. Für Schäden die durch unsachgemäße Montage oder Verwendung entstehen, wird keine Haftung übernommen.

B2 (4 Stk.)B1 (4 Stk.)

Abstandhalter 20mm

A4 (4 Stk.)

M4 x 40mm

A3 (4 Stk.)

B3 (4 Stk.)

Scheibe 18x6mm

A5 (4 Stk.)

Scheibe 16x8mm

Art. Nr.: 2020/2764

60mm

10.5mm

4.5mm

50mm

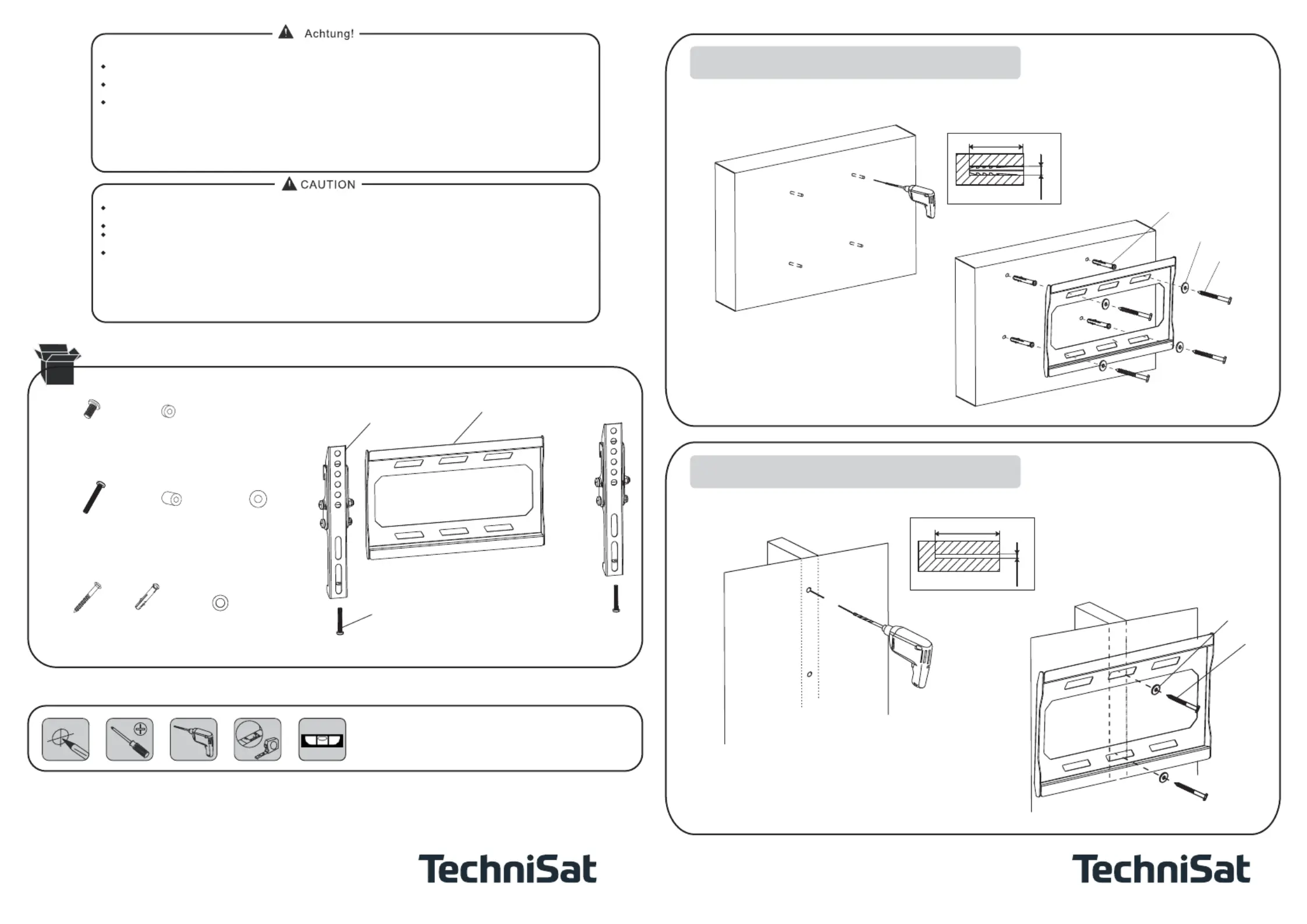

Befestigung an stabilen Betonwänden

Solid concrete mounting

STEP 1a

Befestigung an Holzträgern

Wood stud mounting

STEP 1b

Produktspecifikationer

Varumärke:	Technisat
Kategori:	ej kategoriserat
Modell:	TechniMount ISI
Vikt:	594 g
Bredd:	230 mm
Höjd:	260 mm
Förpackningens bredd:	270 mm
Maximal skärmstorlek:	55 "
Minsta skärmstorlek:	22 "
Maxvikt:	20 kg
Produktens färg:	Svart
Låddjup:	32 mm
Vikt inkl. förpackning:	840 g
Monteringssätt:	Vägg
Gränsssnitt för panelmontering:	75 x 75,100 x 100,200 x 100,200 x 200 mm
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	200 x 200 mm
Avstånd till väggen (max):	25 mm
Färgdjup (max):	50 mm
