Sida 1/7

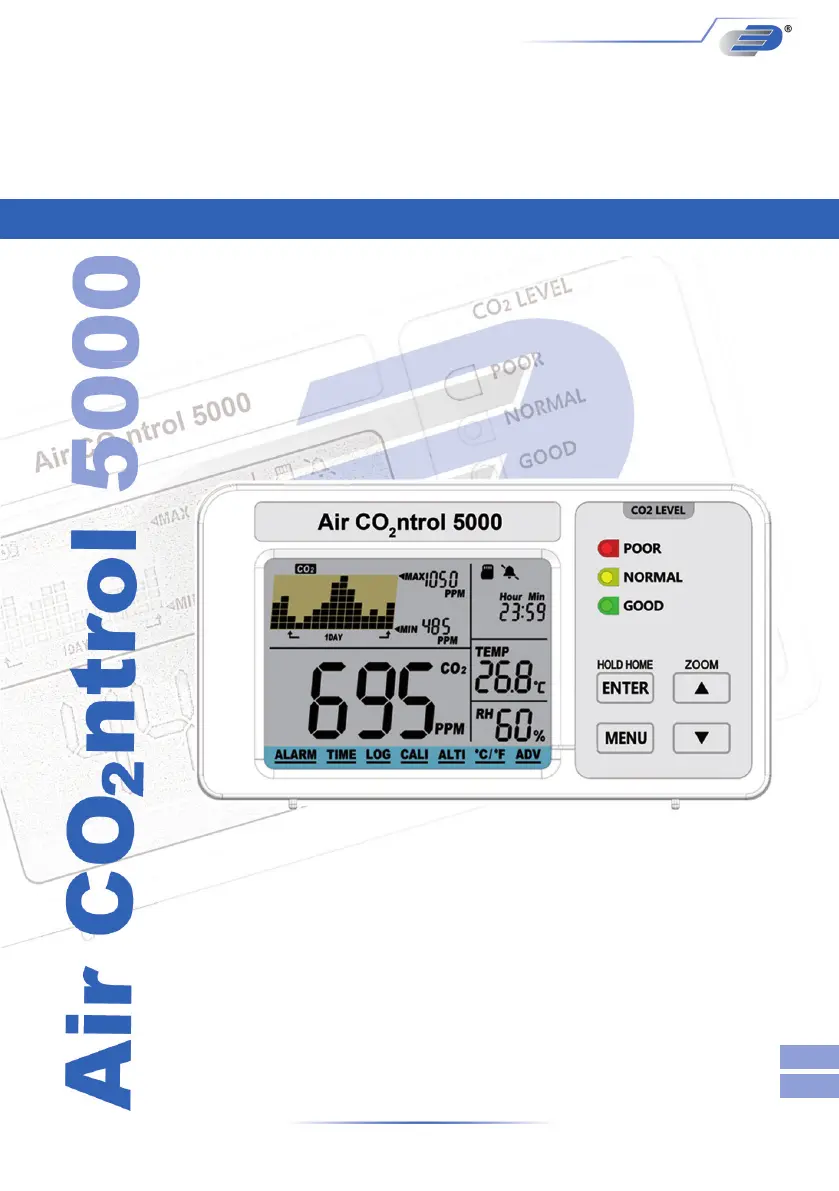

Air Co
2
ntrol 5000
CO
2
-Monitor mit Datenloggerfunktion (Micro-SD-Karte)
CO
2
-Monitor with Data logger function (Micro-SD-card)
5020-0111
www.dostmann-electronic.de
Bedienungsanleitung 2
Operating Instruction 7
CO
2
-Monitor mit Datenloggerfunktion
(Micro-SD-Karte)
CO
2
-Monitor with Data logger function
(Micro-SD-card)
32
4
1
5
7
8
9
6
10
11
4
2
3
Inhaltsverzeichnis
Seite
1. Einleitung 2
2. Hinweise / Bitte beachten 2
3. Lieferumfang 2
4. Funktionen im Überblick 2
5. Bedienung des Gerätes
5.1 LCD Display 2
5.2 Trend-Anzeige 3
5.3 Trend-Anzeige Zoom 3
5.4 Max/Min 4
5.5 Echtzeituhr 4
5.6 SD Karte für Aufzeichnungen 4
(data logging)
5.7 Hauptmenü-Funktionen 4
1. Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanlei-
tung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem
Messgerät vertraut.
2. Hinweise / Bitte beachten
• Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständigkeit zu prüfen.
• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit
einem trockenen oder feuchten Tuch abreiben. Es darf keine Flüssigkeit in das Innere des Gerätes
gelangen.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Für nicht korrekte oder unvollständige Messwerte und deren Folgen besteht keine Gewähr. Die
Haftung für daraus resultierende Folgeschäden ist ausgeschlossen.
Warnung: Erstickungsgefahr ! Zubehör enthält kleine Teile
3. Lieferumfang
• CO
2
-Messgerät mit Datenlogger
• Micro USB-Kabel
• Bedienungsanleitung
• Netzteil für USB-Kabel
• Micro SD-Karte
4. Funktionen im Überblick
• CO
2
Anzeige, Bargraphanzeige für den Verlauf
• Variable Zoomfunktion für Bargraph
• 2-Kanal NDIR Sensor
• Daten-Logger-Funktion via SD Karte
• Echtzeituhr
• 3-Farben LED-Ampel
5. Bedienung des Gerätes
Inbetriebnahme: Nach dem Auspacken das Gerät mit Netzteil via USB-Kabel verbinden. Sobald die
richtige Spannung anliegt zeigt/leuchten die LEDs der Ampel nacheinander auf, im LCD wird oben
“Warm Up” angezeigt, darunter läuft eine Countdown-Anzeige von 10 abwärts.
1. Buchse für das USB-Kabel 2. Buchse für die SD Karte
5.1. LCD Display
1. CO
2
/TEMP/RH Bargraph
2. Maximalwert
3. Minimalwert
4. Micro SD Karte
5. Akustischer Alarm Ein/Aus
6. Datum und Uhrzeit
7. Temperaturanzeige
8. Feuchtenazeige
9. Hauptmenü
10. CO
2
-Anzeige
11. Zoom-Ebene (zeigt die
Zeitspanne des Bargraphs an)
5.2 Trend-Anzeige (Bargraph)
Die Trend-Anzeige (1) zeigt die letzten CO
2
-, Temperatur und Feuchtemesswerte an. Mit der
Pfeil-Taste nach unten wird die Anzeige von CO
2
, Temperatur und Feuchte gewechselt.
Seite
6. Spezikationen 5
7. Rückseitenansicht 6
8. Haftungsauschluß 6
9. Allgemeine Bestimmungen
Zeichenerklärung 6
10. Entsorgung 6
5.3 Trend-Anzeige Zoom
Die nachfolgende Tabelle zeigt die Zoomstufen für alle Mess-Parameter.
Mit der Pfeil-Taste nach oben ändert sich die Zoomstufe des angezeigten Messwertes.
Zoom Stufe
(Zeitspanne) (11)
Zeit pro Einheit
(Kolonne)
1MIN (Minute) 5sec /div
1HR (Stunde) 5m/div
1Day (Tag) 2h/div
1WEEK(Woche) 0.5d/div
