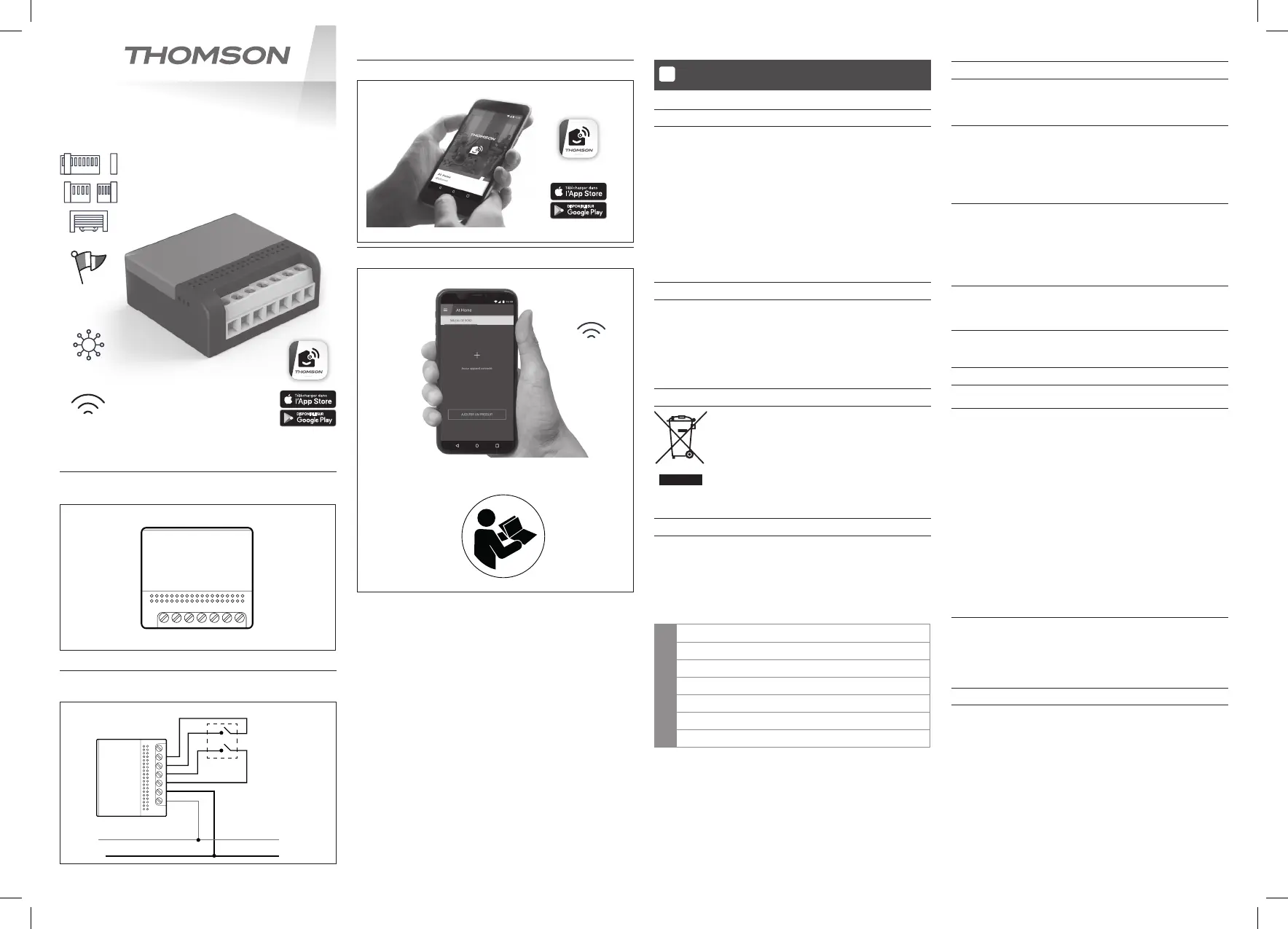

Sida 1/6

Fig. 3

At Home

Fig. 4

WiFi

www.mythomson.com.

Module pour portail et porte de garage WiFi

1 - PRÉCAUTIONS D’UTILISATION

• Ne laissez pas les enfants manipuler le produit.

• Ce produit est prévu pour une utilisation extérieure dans un

boitier étanche

• Ce produit est prévu pour être utilisé avec un smartphone

en WiFi.

• L’installation électrique doit être conforme aux normes en

vigueur (NFC 15-100) et doit être faite de préférence par un

personnel qualiﬁ é.

• Ce produit est prévu pour être monté dans un boitier

d’encastrement

• Ne pas utiliser ce produit pour piloter un socle de prise

électrique.

2 - ENTRETIEN ET NETTOYAGE

• /!\ Coupez l’alimentation électrique avant tout entretien.

• Votre produit ne nécessite aucune maintenance particulière.

• Utilisez un simple chiffon doux légèrement humidiﬁ é pour

nettoyer votre produit.

• N’utilisez pas de substances abrasives ou corrosives.

• Ne vaporisez pas directement le produit avec un aérosol.

3 - RECYCLAGE

Ce logo signiﬁ e qu’il ne faut pas jeter les

appareils hors d’usage avec les ordures

ménagères. Les substances dangereuses qu’ils

sont susceptibles de contenir peuvent nuire à la

santé et à l’environnement. Faites reprendre ces

appareils par votre distributeur ou utilisez les

moyens de collecte sélective mis à votre

disposition par votre commune.

4 - DESCRIPTION DU PRODUIT

Avant toute manipulation, veuillez-vous référer au manuel

d’installation de votre portail ou porte de garage pour vériﬁ er

le branchement des organes de commande portail ou piéton.

/!\ merci de ne rien brancher sur le septième bornier à droite

de la sortie Contact O2.

Voir Fig. 1

N Entrée Neutre secteur ou GND

L Entrée Phase secteur ou +24V DC

I1 Contact 1

O1 Contact 1

I2 Contact 2

O2 Contact 2

Ne rien connecter

Installation classique : l’entrée contact sec 1 est connectée à

la commande 2 vantaux, l’entrée contact sec 2 est reliée à la

commande 1 vantail (pour piéton)

5 - INSTALLATION

Voir Fig. 2 pour le câblage du produit. Celui-ci doit être fait

impérativement hors tension.

5.1 FONCTIONNEMENT

Ce micromodule vous permettra de commander à distance

vos portails et portes de garage. Vous pourrez ainsi piloter

vos accès à distance avec votre smartphone et l’application

At Home.

5.2 CHOIX DE L’EMPLACEMENT ET BRANCHEMENT

IMPORTANT : Avant de ﬁ xer déﬁ nitivement votre accessoire,

nous vous conseillons de réaliser un test de portée. Pour cela,

placez votre micromodule au plus proche de sa place déﬁ nitive

avant de le ﬁ xer et réalisez un test de votre accessoire.

5.3 TELECHARGER L’APPLICATION AT HOME

Voir Fig. 3

5.4 OUVRIR L’APP ET AJOUTER UN NOUVEAU PRODUIT

Voir Fig. 4

6. CARACTERISTIQUES TECHNIQUES

6.1 CARACTERISTIQUES TECHNIQUES

• Référence 520015

• Puissance maximum : contact sec uniquement (5A Max)

• Fonctionnalités : ouvre portail et porte de garage

• Connexion : Filaire et 2 sorties

• Section de câble jusqu’à 1.5mm2

• Usage extérieur dans un boîtier de proctection IP44 Min

• T° de fonctionnement -10°C / +50°C

• Température de stockage -20 °C/+70 °C

• Alimentation 230Vac/50Hz ou 24Vdc

• Consommation moyenne < 1 W

• Installation dans un boitier d’encastrement

• Couleur : rouge et gris anthracite

• Indice de protection IP20

• Poids 65 g

• Dimensions : L 43,5mm x W 45mm x H 19,5mm

• Garantie 2 ans

6.2 CARACTERISTIQUES RADIO

• Protocole radio WiFi 2,4 GHz

• Protocole 802.11 b/g/n

• Puissance maximale d’émission 100mW

• Portée radio : jusqu’à 40m en champ libre

7. GARANTIE

Ce produit est garanti 2 ans, pièces et main d’œuvre, à

compter de la date d’achat. Il est impératif de garder une

preuve d’achat durant tout cette période de garantie.

La garantie ne couvre pas les dommages causés par chocs

et accidents. Aucun des éléments de ce produit ne doit être

ouvert ou réparé par des personnes étrangères à la société

Smart Home France. Toute intervention sur l’appareil annulera

la garantie.

GUARDIAN

ref. 520015

Made in

France

Universal

WiFi

www.mythomson.com.

Fig. 1

Fig. 2

230VAC

N ou GND

L ou +24V DC

NLI1 O1 I2 O2

Entrées motorisation de portail ou de garage
