518 ECHELON™

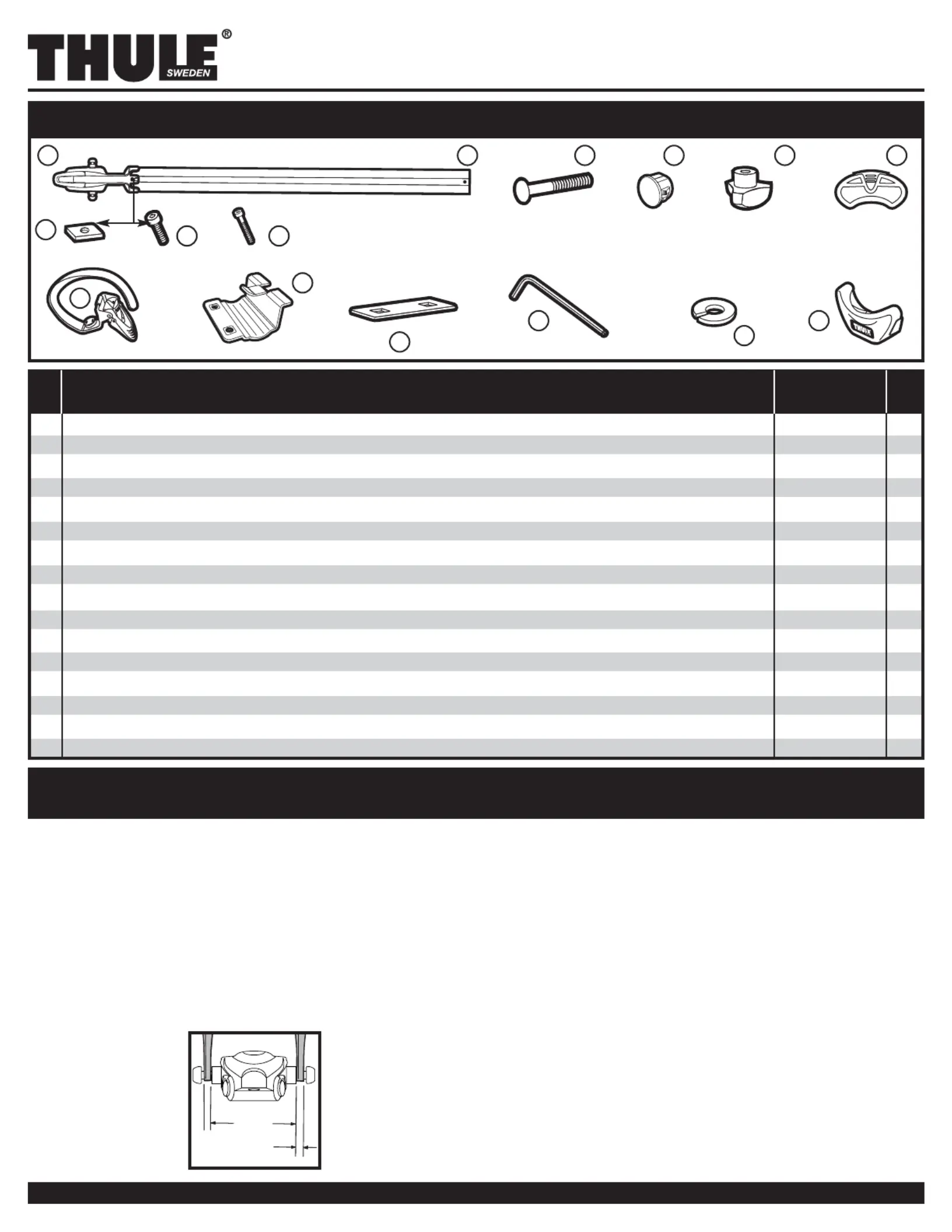

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
echelon head assembly / tête de l’echelon /ensamblaje de cabeza de Echelon
wheel strap assembly / sangle de roue /ensamblaje de correa para rueda
road bike adapter / adaptateur pour vélo de route /adaptador para bicicleta de carretera
carriage bolt 6 x 45 / vis de carrosserie 6 x 45 /perno de carruaje 6 x 45
square plate / plaquette carrée /placa cuadrada
3 wing knob M6 x 1 nut / écrou à 3 ailettes M6 x 1 /perilla de 3 aletas M6 x 1 tuerca
under bar bracket / support sous barre /soporte bajo la barra
locking washer / rondelle bloquante /arandela de cierre
hex key M5 ball head / clé hexagonale M5 /llave hexagonal M5 de cabeza redonda
lock plug / bouchon de verrou /tapón de cierre
tray end cap / capuchon d'extrémité de rail /tapa de extremo para riel
square nut / écrou carré /tuerca cuadrada
allen bolt M6 x 12 / vis Allen M6 x 12 /perno Allen M6 x 12
wheel tray 43" silver / rail de 1,40 m (43 po) argent /riel para las ruedas de 1.4 m (43 pulg.) plateado
bolt M6 x 45 / boulon M6 x 45 /perno M6 x 45
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
1
1
1
2
2
2
1
2
1
2
1
1
1
1
2
part
pièce
parte
753-3824
753-3001
853-5426
915-0645-11
853-0333
753-0745
853-7149-02
956-0612-11
853-7302
853-3160
753-3236
853-0107-02
919-0612-11
853-7020-4302
919-0645-11
description
description
descripcion
part number
numéro de pièce
numero de parte
qty.
qté
cant.
A
L
B
CD
E
J
G
FN
H
I K
M O
INSTALLATION INSTRUCTIONS • INSTRUCTIONS D’INSTALLATION • INSTRUCCIONES DE INSTALACIÓN
COMPATIBILITIES / RESTRICTIONS
•Bike must come equipped with a quick release front skewer.
•Measure the dimensions of your bike’s fork dropouts. This carrier
is not compatible with fork dropouts less than 4mm or greater than
10mm thick. Dropouts must be 100mm apart. See the diagram to
better understand the measurements.
•Not all bike forks are compatible with the 518. If your fork has a
unique feature or design that prevents your using the carrier in
accordance with these instructions, do not use the carrier. An
upright carrier should be used.
•Due to their wind resistance, it is not recommended to carry disk
wheels or wheels with covers on Thule bike or wheel carriers.
•Failure to properly install, adjust, use, and maintain the quick
release mechanism on this carrier may result in damage to the
vehicle and bike as well as serious personal injury.
•Any modification to bike
dropouts can cause insufficient
fork mount clamping pressure
and may result in damage or
loss of bike.
•Close cover when not carrying
bike.
•Bicycle fork must be equipped
with safety tabs. Removal or
alteration of safety tabs will
void warranty when used
with this carrier.
COMPATIBILITIÉS ET RESTRICTIONS
• La roue avant de la bicyclette doit être équipée d’une broche à
déclen chement rapide.
• Mesurez les dimensions de la patte de fourche de votre vélo. Ce
porte-vélo n’est pas compatible avec des pattes de fourches d’une
épaisseur inférieure à 4 mm ou supérieure à 10 mm. L’écartement
des pattes de la fourche doit être de 100 mm. Reportez-vous au
schéma pour une meilleure compréhension des mesures.
• Les fourches de bicyclette ne conviennent pas toutes au support
518. En effet, si celle de votre bicyclette présente une conception
ou des caractéristiques uniques qui vous empêchent d’utiliser le
porte-bicyclette conformément aux présentes instructions, optez
plutôt pour un porte-bicyclette vertical.
• Il n’est pas recommandé de transporter, à l’aide d’un porte
-bicyclette ou d’un porte-roue Thule, des roues pleines ou munies
d’enjoliveurs, en raison de leur résistance au vent.
• Si la broche à déclenchement rapide n’est pas installée, réglée,
utilisée et entretenue correctement, la bicyclette risque non
seulement de s’endommager et d’endommager le véhicule,
mais aussi de causer des blessures graves.
• Toute modification des extrémités de la fourche peut se traduire
par une pression de serrage insuffisante au niveau de la fixation,
ce qui peut entraîner la chute de la bicyclette et des dommages.
• Refermer le couvercle lorsque vous ne transportez pas de vélo.
• La fourche du vélo doit être équipée de languettes de sécurité.
La dépose et la modification de ces languettes de sécurité annule
la garantie en cas d’utilisation avec ce porte-vélo.
COMPATIBILIDADES / RESTRICCIONES
•La bicicleta debe estar equipada con un mecanismo de
desenganche rápido en el eje frontal.
•Mida el tamaño de las puntas de la horquilla de su bicicleta. Este
portabicicletas no es compatible con brazos de horquilla de menos
de 4 mm o de más de 10 mm de grosor. Las puntas de la horquilla
deben tener una separación de 10 cm. Vea el dibujo para entender
mejor las medidas.
•No todas las horquillas de bicicleta son compatibles con el
portabicicletas 518. Si las características o el diseño de su horquilla
son únicos e impiden el uso del portabicicletas según estas instruc
ciones, no use el portabicicletas. En esos casos se debe usar un
portabicicletas vertical.
•A causa de la resistencia al viento, no se recomienda transportar
ruedas de disco o ruedas con fundas en los portabicicletas o portar
ruedas de Thule.
•Cualquier error en la instalación, ajuste, uso o mantenimiento del
mecanismo de desenganche rápido en este portabicicletas puede
causar daños al vehículo y a la bicicleta así como lesiones
personales graves.
•Cualquier modificación de las puntas de la horquilla de la bicicleta
puede causar una falta de presión de sujeción en el montaje de
horquilla y ocasionar daños o la pérdida de la bicicleta.
•Cierre la cubierta cuando no transporte una bicicleta.
•La horquilla de bicicleta debe estar equipada con orejetas de
seguridad. Desmontaje o alteration de las orejetas de seguridad
anulará la garantía cuando es usada con este portabicicletas.
100mm
(3
15
/16)
4mm - 10mm
(
5
/32 -
13
/32)
501-5585-03 1 of 4
