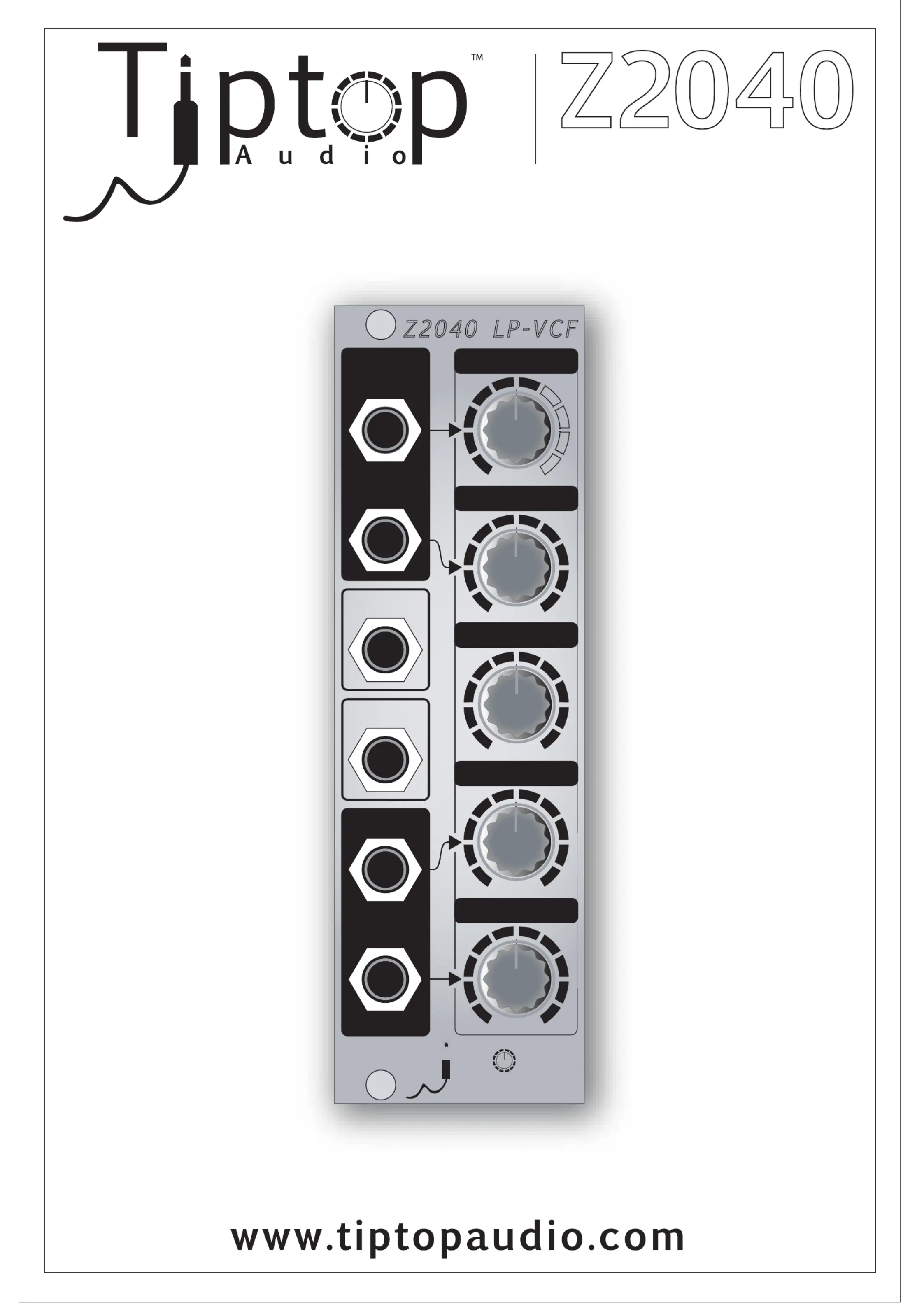

Sida 1/10

Z2040

VC Filte- r

V.2 / single pcb

Gray Panel

MIN MAX

CUT P SAS

MIN C PLI

0db

T pipt

A u d i o

Z 2 4 0 - V0 L P C F

GAIN

R NANCEESO

FR UENCYEQ

VC FM-

VC-RES

VC-FM

VC-GAIN

OUT

24db

Z 4 r20 0-VC-Filte

Design - Gur Milstein

MADE IN THE USA

Special Thanks

Shawn Cleary

Sean Coulter

Matthew Davidson

Michael McGrath

Yigal Mesika

Mark Pulver

Rene Schmitz

Bobby Voso

Andreas Schneider

Welcome.

This quick start guide provides an introduction to the

operation of the Z2040 VC-Filter. The Z2040 4-Pole

VCF is an enhanced version of the famous SSM2040

filter chip. Both the Z2040 and the SSM2040 are

based on a discrete circuit design covered by a US

patent assigned to Oberheim Electronics in the 70’s.

Although the Z2040 is inspired by this design, the

Z2040 is not designed to be an exact reproduction

of the SSM2040 sound. The Z2040 significantly extends

the capabilities of this vintage sound.

In this manual we will go over the additional features

and characteristics of the Z2040.

Understanding the Gain knob and the

configurable VCA:

The Z2040 provides an Audio VCA that can be

configured at either the Input or the Output of the

Filter. The Z2040 comes with the VCA configured at the

Input. On the green printed circuit board are three

headers which are used to configure the

VCA position. Here are the three configuration:

(cont. on pg.4)

1 ) VCA disable: Remove TOP jumper.

2 ) Input VCA: (see Fig. A)

3 ) Output VCA : (see Fig. B)
