Tristar VE-5971 Bruksanvisning

Tristar hushålls fläkt VE-5971

Läs gratis den bruksanvisning för Tristar VE-5971 (4 sidor) i kategorin hushålls fläkt. Guiden har ansetts hjälpsam av 13 personer och har ett genomsnittsbetyg på 4.8 stjärnor baserat på 7 recensioner. Har du en fråga om Tristar VE-5971 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

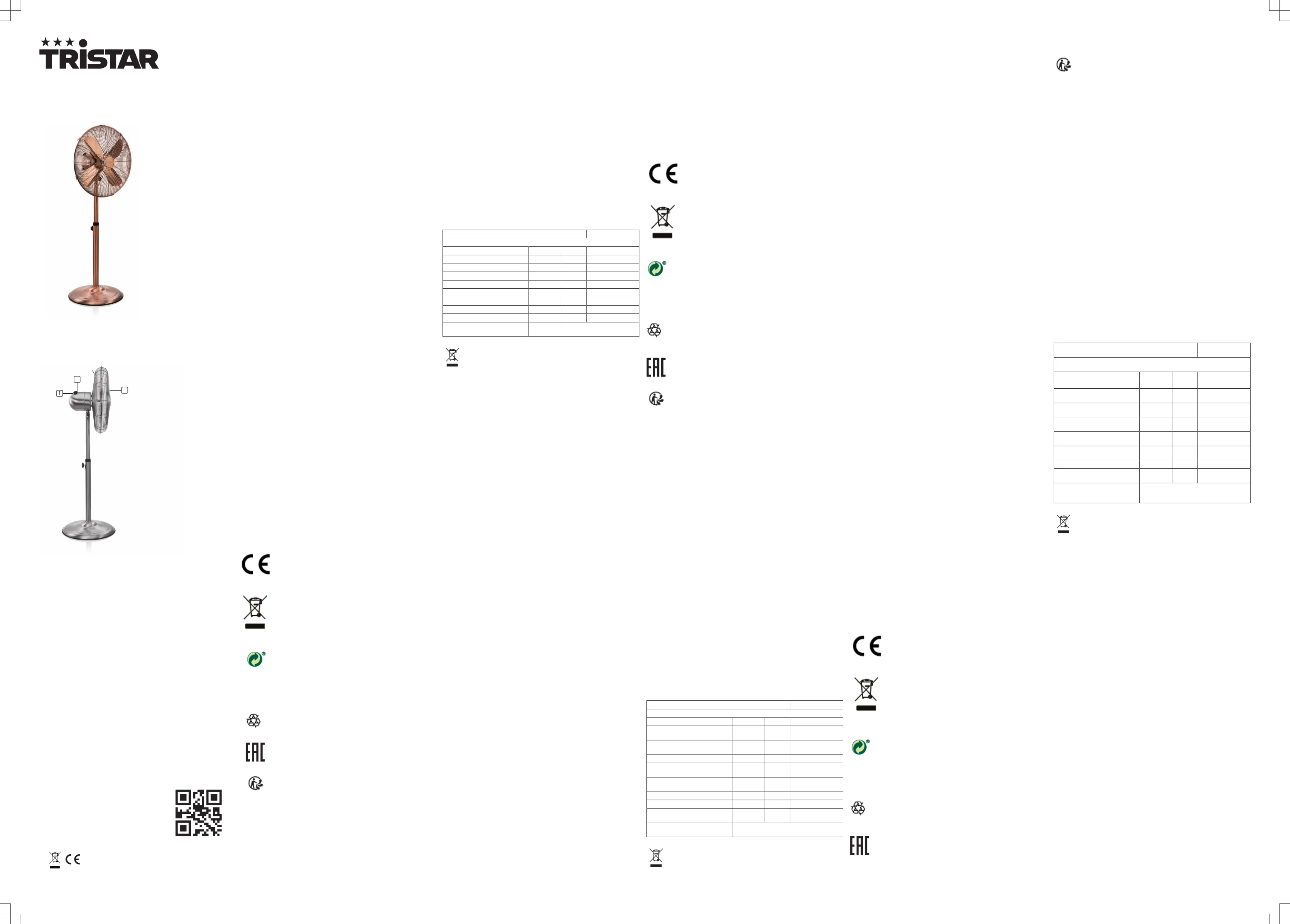

Sida 1/4

VE5971

EN | Instruction manual

NL | Gebruiksaanwijzing

FR | Mode d’emploi

DE | Bedienungsanleitung

ES | Manual de usuario

PT | Manual de utilizador

IT | Manuele utente

SV | Bruksanvisning

PL | Instrukcja obsługi

CS | Návod na použití

SK | Návod na použitie

DK | Brugervejledning

FI | Käyttöopas

NO| Bruksanvisningen

PARTS DESCRIPTION / ONDERDELENBESCHRIJVING / DESCRIPTION DES PIÈCES / TEILEBESCHREIBUNG /

DESCRIPCIÓN DE LAS PIEZAS / DESCRIÇÃO DOS COMPONENTES / DESCRIZIONE DELLE PARTI /

BESKRIVNING AV DELAR / OPIS CZĘŚCI / POPIS SOUČÁSTÍ / POPIS SÚČASTÍ / BESKRIVELSE AF

BESTANDDELE / OSIEN KUVAUKSET / BESKRIVELSE AV DELER

WWW.TRISTAR.EU

Tristar Europe B.V. | Swaardvenstraat 65

5048 AV Tilburg | The Netherlands

ENInstruction manual

SAFETY

• This appliance can be used by children aged

from 8 years and above and persons with

reduced physical, sensory or mental

capabilities or lack of experience and

knowledge if they have been given

supervision or instruction concerning use of

the appliance in a safe way and understand

the hazards involved. Children shall not play

with the appliance. Cleaning and user

maintenance shall not be made by children

without supervision.

• By ignoring the safety instructions the

manufacturer cannot be held responsible for

the damage.

• If the supply cord is damaged, it must be

replaced by the manufacturer, its service

agent or similarly qualified persons in order to

avoid a hazard.

• Never move the appliance by pulling the cord

and make sure the cord cannot become

entangled.

• The appliance must be placed on a stable,

level surface.

• The user must not leave the appliance

unattended while it is connected to the supply.

• This appliance is only to be used for

household purposes and only for the purpose

it is made for.

• To protect yourself against an electric shock,

do not immerse the cord, plug or appliance in

the water or any other liquid.

• Never insert your fingers or any other object

into the air outlet. Take special care to warn

children of these dangers.

• Do not use the unit:

near a source of fire.

in an area exposed to direct sunlight.

in an area where water is likely to splash.

near a bath, a shower or a swimming pool.

• WARNING: Do not wrap the cable around the

main body of the appliance during or after

use.

• WARNING: Misuse of the appliance could

cause personal injury.

• This appliance is intended to be used in

household and similar applications such as:

– Staff kitchen areas in shops, offices and other working

environments.

– By clients in hotels, motels and other residential type

environments.

– Bed and breakfast type environments.

– Farm houses.

This product complies with conformity requirements of the applicable

European regulations or directives.

Waste electrical products should not be disposed of with household

waste. Please recycle where facilities exist. Check with your local

Authority or local store for recycling advice.

The Green Dot is the registered trademark of Der Grüne Punkt

– Duales System Deutschland GmbH and is protected as a trademark

worldwide. The logo may only be used by customers of DSD GmbH

holding a valid trademark usage contract or by engaged waste

management companies within the Federal Republic of Germany. This

also applies to reproduction of the logo by third parties in a dictionary,

an encyclopaedia or an electronic database containing a reference

manual.

The universal recycling symbol, logo, or icon is an internationally

recognized symbol used to designate recyclable materials. The

recycling symbol is in the public domain and is not a trademark.

The Eurasian Conformity mark (ЕАС) is a certification mark to

indicate products that conform to all technical regulations of the

Eurasian Customs Union.

The product and packaging materials are recyclable, subject to

extended manufacturer responsibility. Dispose it separately, following

the illustrated packaging symbols, for better waste treatment. The

Triman logo is valid in France only.

PARTS DESCRIPTION

1. Speed adjustment knob

2. Oscillation knob

3. Fan

ASSEMBLY THE FAN

• Remove the base nut from the standing pipe. And then insert the

standing pipe into the hole of base, put the heavy base under the

base. Fit the base nut back to the standing pipe and screw it on firmly.

• Remove the 4 screws from the motor unit.

• Fit the rear fan grill onto the motor unit. Make sure that the 4 holes on the

motor match the 4 holes on the rear fan grill. Fit the 4 screws and screw

it on firmly.

• Put the blade on the motor unit and carefully tighten the screw.

• Fit the front fan grill onto the rear cage and fix them together using the

metal clips. Tighten the small screw.

• Put the motor unit on the top of the standing pipe, screw it well.

BEFORE THE FIRST USE

• Take the appliance andaccessoriesoutthebox.Removethe

stickers,protective foilorplasticfrom thedevice.

• Place the device on a flat stable surface and ensure a minimum of 10

cm. free space around the device. This device is not suitable for

installation in a cabinet or for outside use.

• Putthepower cable intothe socket.(Note: Make surethe voltagewhich

is indicated on the devicematchesthe localvoltage beforeconnecting

the device.Voltage220V-240V ~ 50-60Hz).

• Be careful when mounting the blades (the blades can be sharp).

USE

• Set the speed adjustment knob to the desired position.

• To make the fan head oscillate, push down the Oscillation Knob.

• To stop the fan head from oscillating, pull-up the Oscillation Knob.

• The head of the fan can be adjusted up or down, to do this loosen the

adjusting knob, adjust the fan to the desired angle, to secure tighten the

adjusting knob.

TABLE VE-5971

Information requirements for comfort fans P

Information to identify the model(s) to which the information relates to:

Description Symbol Value Unit

Maximum fan flow rate F 66.83 m³/min

Fan power input P 47.0 W

Service value Sv 1.42 (m³/min)/W

Standby power consumption Psb - W

Off power consumption Poff 0 W

Fan sound power level Lwa 65.75 dB(A)

Maximum air velocity C 3.60 meters/sec

Season electricity consumption Q 15.04 kWh/a

Measurement standard for

service value

IEC 60879: 1986 (corr.1992)

ENVIRONMENT

This appliance should not be put into the domestic garbage at the

end of its durability, but must be offered at a central point for the recycling

of electric and electronic domestic appliances. This symbol on the

appliance, instruction manual and packaging puts your attention to this

important issue. The materials used in this appliance can be recycled. By

recycling of used domestic appliances you contribute an important push to

the protection of our environment. Ask your local authorities for information

regarding the point of recollection.

Support

You can find all available information and spare parts at www.tristar.eu!

NLGebruiksaanwijzing

VEILIGHEID

• Dit apparaat kan worden gebruikt door kinderen

vanaf 8 jaar en door personen met verminderde

lichamelijke, zintuiglijke of geestelijke

vermogens of gebrek aan de benodigde

ervaring en kennis indien ze onder toezicht

staan of instructies krijgen over hoe het

apparaat op een veilige manier kan worden

gebruikt alsook de gevaren begrijpen die met

het gebruik samenhangen. Kinderen mogen niet

met het apparaat spelen. Reiniging en

onderhoud mogen niet worden uitgevoerd door

kinderen indien ze niet onder toezicht worden

gehouden.

• Als u de veiligheidsinstructies negeert, kan de

fabrikant niet verantwoordelijk worden

gehouden voor de mogelijke schade.

• Als het netsnoer beschadigd is, moet het

worden vervangen door de fabrikant, de

onderhoudsmonteur van de fabrikant of door

personen met een soortgelijke kwalificatie om

gevaar te voorkomen.

• Verplaats het apparaat nooit door aan het snoer

te trekken en zorg dat het snoer niet in de war

kan raken.

• Het apparaat moet op een stabiele, vlakke

ondergrond worden geplaatst.

• De gebruiker mag het apparaat niet onbeheerd

achterlaten terwijl het op de voeding is

aangesloten.

• Dit apparaat is uitsluitend voor huishoudelijk

gebruik en voor het doel waar het voor bestemd

is.

• Dompel het snoer, de stekker of het apparaat

niet onder in water of andere vloeistoffen om

elektrische schokken te voorkomen.

• Steek nooit uw vingers of een voorwerp in de

luchtuitlaat. Waarschuw kinderen voor deze

gevaren.

• Gebruik het apparaat niet:

in de buurt van vuur.

in een gebied dat wordt blootgesteld aan direct

zonlicht.

in een gebied met een grote kans op spattend

water.

in de buurt van een bad, douche of zwembad.

• WAARSCHUWING: Wikkel het snoer tijdens of

na gebruik niet om het hoofddeel van het

apparaat.

• WAARSCHUWING: Onjuist gebruik van het

apparaat kan leiden tot persoonlijk letsel.

• Dit apparaat is bedoeld voor huishoudelijk en

soortgelijk gebruik, zoals:

– Personeelskeukens in winkels, kantoren en andere

werkomgevingen.

– Door gasten in hotels, motels en andere residentiële

omgevingen.

– Bed&Breakfast-type omgevingen.

– Boerderijen.

Dit product voldoet aan de conformiteitsvereisten van de toepasselijke

Europese regelgeving en richtlijnen.

Gooi elektrische producten niet weg als huishoudelijk afval. Recycle het

product wanneer dit mogelijk is. Neem contact op met uw plaatselijke

autoriteiten of een lokaal verkooppunt voor advies over recycling.

The Green Dot is het geregistreerde handelsmerk van Der Grüne

Punkt - Duales System Deutschland GmbH en is een wereldwijd

beschermd handelsmerk. Het logo mag uitsluitend worden gebruikt door

klanten van DSD GmbH die in het bezit zijn van een geldig

handelsmerkgebruikscontract of door aangewezen

afvalverwerkingsbedrijven binnen de Bondsrepubliek Duitsland. Dit geldt

ook voor de reproductie van het logo door derden in een woordenboek,

een encyclopedie of een elektronische databank met een naslagwerk.

Het universele recyclingsymbool, -logo of -pictogram is een

internationaal erkend symbool dat wordt gebruikt om recyclebare

materialen aan te duiden. Het recyclingsymbool behoort tot het publieke

domein en is geen handelsmerk.

Het Euraziatische conformiteitsmerk (ЕАС) is een

certificeringsmerk om producten aan te duiden die voldoen aan alle

technische voorschriften van de Euraziatische douane-unie.

Het product en de verpakkingsmaterialen zijn recyclebaar, binnen

de grenzen van de uitgebreide verantwoordelijkheid van de fabrikant.

Verwijder het gescheiden, volgens de geïllustreerde

verpakkingssymbolen, voor een betere afvalverwerking. Het Triman-logo

is alleen in Frankrijk geldig.

ONDERDELENBESCHRIJVING

1. Snelheidsknop

2. Oscillatieknop

3. Ventilator

MONTAGE VAN DE VENTILATOR (VE-5951/VE-5971)

• Verwijder de basismoer uit de staande buis. Doe vervolgens de staande

buis in het gat van de basis en plaats het zware basisblok onder de

basis. Zet de basismoer terug op de staande buis en schroef deze goed

vast.

• Verwijder de 4 schroeven van de motoreenheid.

• Bevestig het achterrooster op de motoreenheid. Controleer of de 4 gaten

op de motor overeenkomen met de 4 gaten op het achterrooster van de

ventilator. Plaats de 4 schroeven en draai deze goed vast.

• Zet het blad op de motoreenheid en draai de schroef voorzichtig vast.

• Plaats het voorrooster van de ventilator op de achterbehuizing en maak

de onderdelen aan elkaar vast met de metalen klemmen. Draai de kleine

schroef vast.

• Plaats de motoreenheid bovenop de staande buis en zet deze goed vast

met de schroeven.

VOOR HET EERSTE GEBRUIK

• Haal het apparaat en de accessoires uit de doos.Verwijder de stickers,

de beschermfolie of het plastic van het apparaat.

• Plaats het apparaat op een vlakke, stabiele ondergrond. Zorg voor

minimaal 10 cm vrije ruimte rondom het apparaat. Dit apparaat is niet

geschikt voor inbouw of gebruik buitenshuis.

• Sluit de voedingskabel aan op het stopcontact.(Let op: Zorg ervoor dat

het op het apparat aangegeven voltage overeenkomt met de plaatselijke

netspanning.Voltage220V-240V ~ 50-60Hz).

• Wees voorzichtig bij het plaatsen van de bladen (deze kunnen scherp

zijn).

GEBRUIK

• Zet de snelheidsknop in de gewenste positie.

• Druk op de oscillatieknop om de ventilatorkop te laten oscilleren.

• Druk op de oscillatieknop om de ventilatorkop te laten stoppen met

oscilleren.

• De kop van de ventilator kan omhoog of omlaag ingesteld worden. Draai

de instelknop los, stel de ventilator in de gewenste hoek en draai de

instelknop vast om hem vast te zetten.

TABEL

Ventilatorspecificaties P

Informatie om na te gaan over welk model de informatie gaat:

Beschrijving Symbool Waarde Eenheid

Maximale luchtstroming

ventilator

F 66.83 m³/min

Inkomend vermogen van

ventilator

P 47.0 W

Servicewaarde Sv 1.42 (m³/min)/W

Stroomverbruik in stand-

bystand

Psb - W

Stroomverbruik in

uitgeschakelde stand

Poff 0 W

Geluidsniveau van ventilator Lwa 65.45 dB(A)

Maximale luchtstroomsnelheid C 3.60 meter/sec

Seizoensgebonden

stroomverbruik

Q 15.04 kWh/a

Meetstandaard voor

servicewaarde

IEC 60879:1986 (corr.1992)

MILIEU

Dit apparaat mag aan het einde van de levensduur niet bij het

normale huisafval worden gedeponeerd, maar moet bij een speciaal

inzamelpunt voor hergebruik van elektrische en elektronische apparaten

worden aangeboden. Het symbool op het apparaat, in de

gebruiksaanwijzing en op de verpakking attendeert u hierop. De in het

apparaat gebruikte materialen kunnen worden gerecycled. Met het

recyclen van gebruikte huishoudelijke apparaten levert u een belangrijke

bijdrage aan de bescherming van ons milieu. Informeer bij uw lokale

overheid naar het inzamelpunt.

Support

U kunt alle beschikbare informatie en reserveonderdelen vinden op

www.tristar.eu!

FRManuel d'instructions

SÉCURITÉ

• Cet appareil peut être utilisé par des enfants de

8 ans ou plus et des personnes présentant un

handicap physique, sensoriel ou mental voire

ne disposant pas des connaissances et de

l'expérience nécessaires en cas de surveillance

ou d'instructions sur l'usage de cet appareil en

toute sécurité et de compréhension des risques

impliqués. Les enfants ne doivent pas jouer

avec l'appareil. Le nettoyage et la maintenance

utilisateur ne doivent pas être confiés à des

enfants sans surveillance.

• Si vous ignorez les consignes de sécurité, le

fabricant ne peut être tenu pour responsable

des dommages.

• Si le cordon d'alimentation est endommagé, il

doit être remplacé par le fabricant, son

réparateur ou des personnes qualifiées afin

d'éviter tout risque.

• Ne déplacez jamais l'appareil en tirant sur le

cordon et veillez à ce que celui-ci ne s'enroule

pas.

• L'appareil doit être posé sur une surface stable

et nivelée.

• L'utilisateur ne doit pas laisser l'appareil sans

surveillance tant qu'il est branché sur

l'alimentation électrique.

• Cet appareil est uniquement destiné à des

utilisations domestiques et seulement dans le

but pour lequel il est fabriqué.

• Afin de vous éviter un choc électrique,

n'immergez pas le cordon, la prise ou l'appareil

dans de l'eau ou autre liquide.

• Ne jamais insérer les doigts ou d'autres objets

dans la sortie d'air. Soyez particulièrement

attentif à avertir les enfants de ces dangers.

• Ne pas utiliser l'appareil:

près d'une source d'ignition.

dans un espace exposé à la lumière directe du

soleil.

à proximité d'éclaboussures possibles d'eau.

près d'un bain, d'une douche ou d'une piscine.

• AVERTISSEMENT: Ne pas enrouler le câble

autour du corps principal de l'appareil pendant

ou après utilisation.

• AVERTISSEMENT: Une mauvaise utilisation

de l'appareil peut provoquer des blessures.

• Cet appareil est destiné à une utilisation

domestique et aux applications similaires,

notamment:

– Coin cuisine des commerces, bureaux et autres

environnements de travail.

– Hôtels, motels et autres environnements de type résidentiel.

– Environnements de type chambre d’hôtes.

– Fermes.

Ce produit satisfait aux exigences de conformité des règlements ou

directives européens applicables.

Les produits électriques usagés ne doivent pas être éliminés avec les

ordures ménagères. Veuillez les recycler là où il existe des installations

appropriées. Consultez les autorités locales ou votre magasin local pour

obtenir des conseils sur le recyclage.

Le Point vert est une marque déposée de Der Grüne Punkt -

Duales System Deutschland GmbH et est une marque déposée dans le

monde entier. Le logo ne peut être utilisé que par des clients de DSD

GmbH titulaires d'une licence valide d'utilisation de la marque ou par des

entreprises engagées dans la gestion des déchets en République

Fédérale Allemande. Cela s'applique également à la reproduction du logo

par des tiers dans un dictionnaire, une encyclopédie ou une base de

données électronique contenant un manuel de référence.

Le symbole, le logo ou l'icône universel de recyclage est un

symbole internationalement reconnu utilisé pour désigner les matériaux

recyclables. Le symbole du recyclage relève du domaine public et n'est

pas une marque déposée.

La marque de conformité eurasienne (ЕАС) est une marque de

certification destinée à indiquer les produits conformes à toutes les

réglementations techniques de l'Union douanière eurasienne.

Le produit et les matériaux d'emballage sont recyclables, sous

réserve de la responsabilité étendue du fabricant. Par souci de bon

traitement des déchets, mettez-le au rebut séparément, en suivant les

symboles d'emballage illustrés. Le logo Triman n'est valable qu'en France.

DESCRIPTION DES PIÈCES

1. Bouton de réglage de vitesse

2. Bouton d’oscillation

3. Ventilateur

ASSEMBLER LE VENTILATEUR (VE-5951/VE-5971)

• Retirez l'écrou à embase du tube. Insérez ensuite le tube dans le trou de

la base, et installez la base lourde sous la base. Positionnez et revissez

fermement l'écrou à embase sur la conduite.

• Retirez les 4 vis du bloc moteur.

• Installez la grille arrière du ventilateur sur le bloc moteur. Assurez-vous

que les 4 trous sur le moteur correspondent aux 4 trous sur la grille

arrière du ventilateur. Positionnez et vissez fermement les 4 vis.

• Placez la lame sur le bloc moteur et vissez soigneusement la vis.

• Positionnez la grille avant du ventilateur sur la cage arrière et fixez-les

ensemble en utilisant les clips métalliques. Serrez la petite vis.

• Mettez le bloc moteur sur le haut du tube et vissez-le bien.

AVANT LA PREMIÈRE UTILISATION

• Sortez l'appareil et les accessoires hors de la boîte.Retirez les

autocollants, le film protecteur ou le plastique de l'appareil.

• Mettez l'appareil sur une surface stable plate et assurez un dégagement

tout autour de l'appareil d'au moins 10 cm. Cet appareil ne convient pas

à une installation dans une armoire ou à un usage à l'extérieur.

• Putthepower cable intothe socket.(Note: Make surethe voltagewhich

is indicated on the devicematchesthe localvoltage beforeconnecting

the device.Voltage220V-240V ~ 50-60Hz).

• Soyez prudent lorsque vous montez les lames (elles peuvent être

tranchantes).

UTILISATION

• Réglez le bouton de réglage de vitesse sur la position voulue.

• Pour que la tête du ventilateur oscille, enfoncez le Bouton d'Oscillation.

• Pour que la tête du ventilateur cesse d'osciller, tirez le Bouton

d'Oscillation.

• La tête du ventilateur est réglable vers le haut ou le bas. Pour ce faire,

desserrez le bouton de réglage, ajustez le ventilateur selon l'angle voulu

puis serrez fermement le bouton de réglage.

TABLEAU

Exigences d'information pour les ventilateurs de

confort

Informations permettant d'identifier le ou les modèles auxquels se

rapportent les informations:

Description Symbole Valeur Unité

Débit maximal du ventilateur F 66.83 m³/min

Puissance électrique du

ventilateur

P 47.0 W

Consommation électrique en

fonctionnement

Sv 1.42 (m³/min)/W

Consommation électrique en

veille

Psb - W

Consommation électrique

éteint

Poff 0 W

Niveau de puissance sonore du

ventilateur

Lwa 65.75 dB(A)

Vitesse maximale de l'air C 3.60 mètres/s

Consommation électrique

saisonnière

Q 15.04 kWh/a

Norme de mesure pour la

consommation électrique en

fonctionnement

IEC 60879:1986 (corr.1992)

ENVIRONNEMENT

Cet appareil ne doit pas être jeté avec les déchets ménagers à la

fin de sa durée de vie, il doit être remis à un centre de recyclage pour les

appareils électriques et électroniques. Ce symbole sur l'appareil, le

manuel d'utilisation et l'emballage attire votre attention sur un point

important. Les matériaux utilisés dans cet appareil sont recyclables. En

recyclant vos appareils, vous contribuez de manière significative à la

protection de notre environnement. Renseignez-vous auprès des autorités

locales pour connaître les centres de collecte des déchets.

Support

Vous retrouvez toutes les informations et pièces de rechange sur

www.tristar.eu!

DEBedienungsanleitung

SICHERHEIT

• Dieses Gerät darf von Kindern ab 8 Jahren und

von Personen mit eingeschränkten

körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung

und Kenntnissen verwendet werden, sofern

diese Personen beaufsichtigt oder über den

sicheren Gebrauch des Geräts unterrichtet

wurden und die damit verbundenen Gefahren

verstanden haben. Kinder dürfen mit dem Gerät

nicht spielen.

• Beim Ignorieren der Sicherheitshinweise kann

der Hersteller nicht für Schäden haftbar

gemacht werden.

• Ist das Netzkabel beschädigt, muss es vom

Hersteller, dem Kundendienst oder ähnlich

qualifizierten Personen ersetzt werden, um

Gefahren zu vermeiden.

• Bewegen Sie das Gerät niemals durch Ziehen

am Kabel, und stellen Sie sicher, dass sich das

Kabel nicht verwickeln kann.

• Das Gerät muss auf einer ebenen, stabilen

Fläche platziert werden.

• Das Gerät darf nicht unbeaufsichtigt sein, wenn

es eingesteckt ist.

• Dieses Gerät darf nur für den

Haushaltsgebrauch und nur für den Zweck

benutzt werden, für den es hergestellt wurde.

Produktspecifikationer

Varumärke:	Tristar
Kategori:	hushålls fläkt
Modell:	VE-5971
Vikt:	6303 g
Höjd:	595 mm
Sladdlängd:	1.7 m
Förpackningens bredd:	465 mm
Antal motorer:	1
Antal hastigheter:	3
Placering:	Golv
Ursprungsland:	Kina
Modell:	Bladfläkt för hushållsbruk
Luftflöde:	3560 m³/h
Överhettningsskydd:	Ja
Produkter per intermodal container (20 fot):	688 styck
Produkter per intermodal container (40 fot):	1410 styck
Antal fläktblad:	4
Skyddsgaller:	Ja
Fötter:	Ja
Fläkthastighet (max):	1300 RPM
Vertikal rotationsvinkel:	0 - 20 °
Produktens färg:	Koppar
Produkter per intermodal container (40 fot, HC):	1510 styck
Låddjup:	160 mm
Vikt inkl. förpackning:	7394 g
Produkter per lastpall:	31 styck
Lager per lastpall:	1 styck
Typ av strömkontakt:	Type F (CEE 7/4)
Strömförbrukning (vanlig):	50 W
AC-inspänning:	220-240 V
Fläktdiameter:	400 mm
Strömkälla av typen:	AC
Ljudnivå Lc IEC:	64.3 dB
Höjdjustering:	Ja
Automatisk oscillerande:	Ja
Oscillationsområde:	85 °
