Sida 1/1
070720

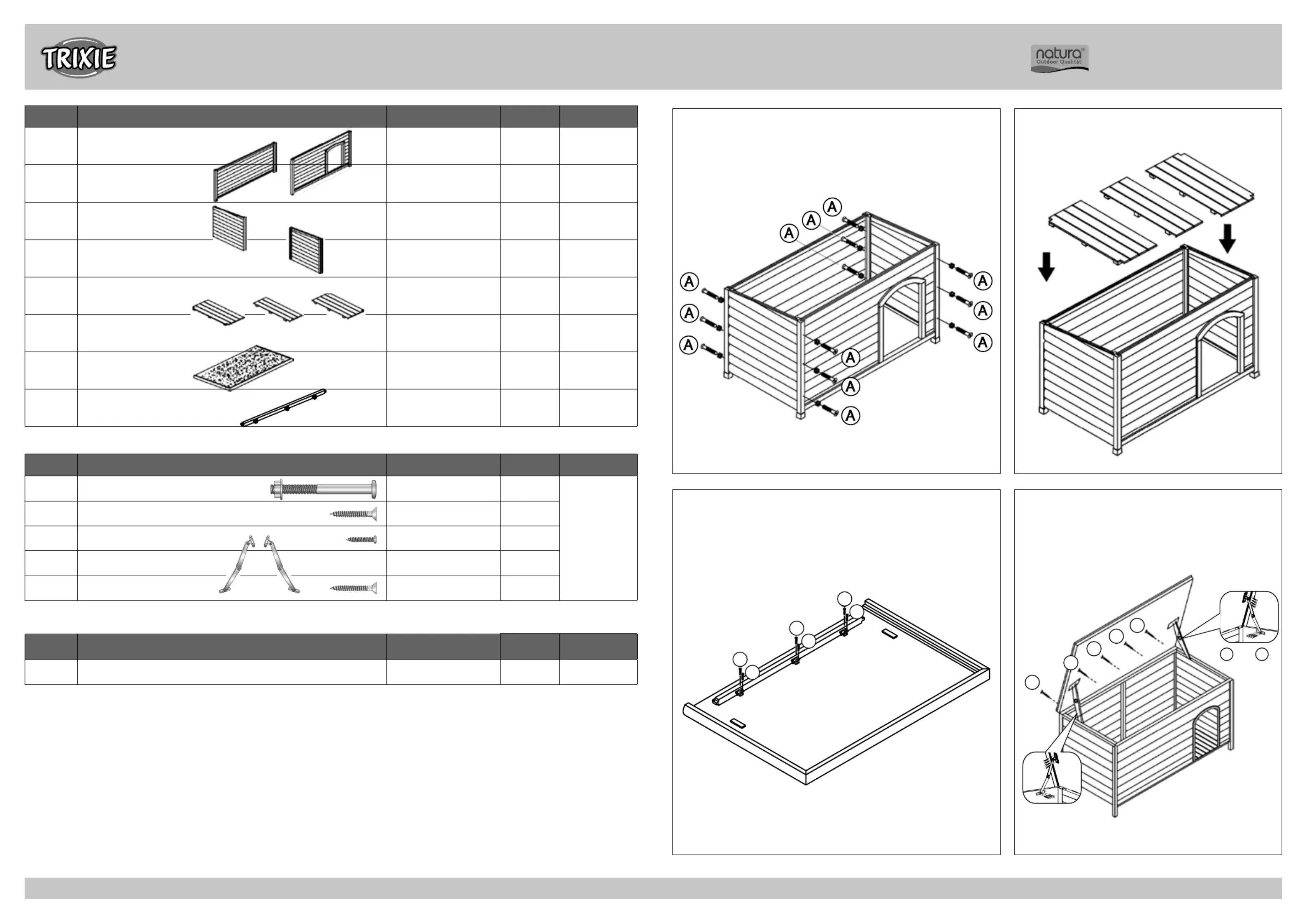

Stückliste und Aufbauanleitung/Part List and Assembling Instruction
1.
2.
TRIXIE Heimtierbedarf · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Pos. Nr. /
Pos. No.
Beschreibung / Description
Maße in mm /
Measurement in mm
Anzahl /
Quantity
Art.- Nr. /
Item No.
Pos. 1
Vorderteil /
Front part
× × mm 1 39553-30
Pos. 2
Rückwand /
Back wall
× × mm 1 39553-31
Pos. 3
Seitenteil, links /
Left side panel
× × mm 1 39553-20
Pos. 4
Seitenteil, rechts /
Right side panel
× × mm 1 39553-21
Pos. 5
Seitliche Bodenplatten, groß /
Side floor plates, large
× × mm 2 39553-10
Pos. 6
Mittlere Bodenplatte, klein /
Center floor plate, small
× × mm 1 39553-11
Pos. 7
Dach inkl. Schaniere /
Roof incl. hinges
× × mm 1 39553-40
Pos. 8
Verbindungsleiste /
Connecting bar
1038 × × 1 39553-45
Pos. Nr. /
Pos. No.
Beschreibung / Description
Größe in mm /
Size in mm
Anzahl /
Quantity
Art.- Nr. /
Item No.
A
Gewindeschraube mit Mutter /
Thead screw with nut
M × 12+1
39553-60
B
Senkkopfschraube /
Countersunk screw
, × 5+1
C
Linsenkopfschraube /
Lenshead screw
× 16+1
D
Fangband, links/rechts /
Checkstrap, left/right
280 1/1
E
Senkkopfschraube /
Countersunk screw
× 6+1
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
Other parts already assembled (spare parts separately available)
Beschreibung / Description
Größe in mm /
Size in mm
Anzahl /
Quantity
Art.- Nr. /
Item No.
Schaniere für Dach
Hinge for roof
63 3 39553-60
plus je 8 Schrauben C /
plus 8 screws C for each
D C
+ 16 ×2 ×
3.
4.
B
B
B
B
B
E
E
E
E
E
E
D Schrauben Sie die Verbindungsleiste (8) an die Oberseite des Dachs (7).
E Fix the connecting bar (8) to the top of the roof (7).
D
Verbinden Sie das Vorderteil (1) und die Rückwand (2) mit den Seiten-
teilen (3/4).
E Fix the front part (1) and the back wall (2) with the side panels (3/4).
D
Legen Sie nun die Bodenplatten (5/6) ein.
E
Now insert the floor plates (5/6).
D
Befestigen Sie das Dach (7) mit den Schrauben (B).
Ver-
schrauben Sie die beiden Fangbänder (D) an den Innensei-
ten des Daches und der Seitenteile
.
E Install the roof (7) with the enclosed
screws (B). Screw the check straps
(D) to the inner sides of the
roof and the side panels.
Hundehütte /Dog Kennel Classic Classic
#39553
Produktspecifikationer
| Varumärke: | Trixie |
| Kategori: | Inte kategoriserad |
| Modell: | 39553 |
| Bredd: | 1160 mm |
| Djup: | 820 mm |
| Höjd: | 790 mm |
| Produktens färg: | Brun |
