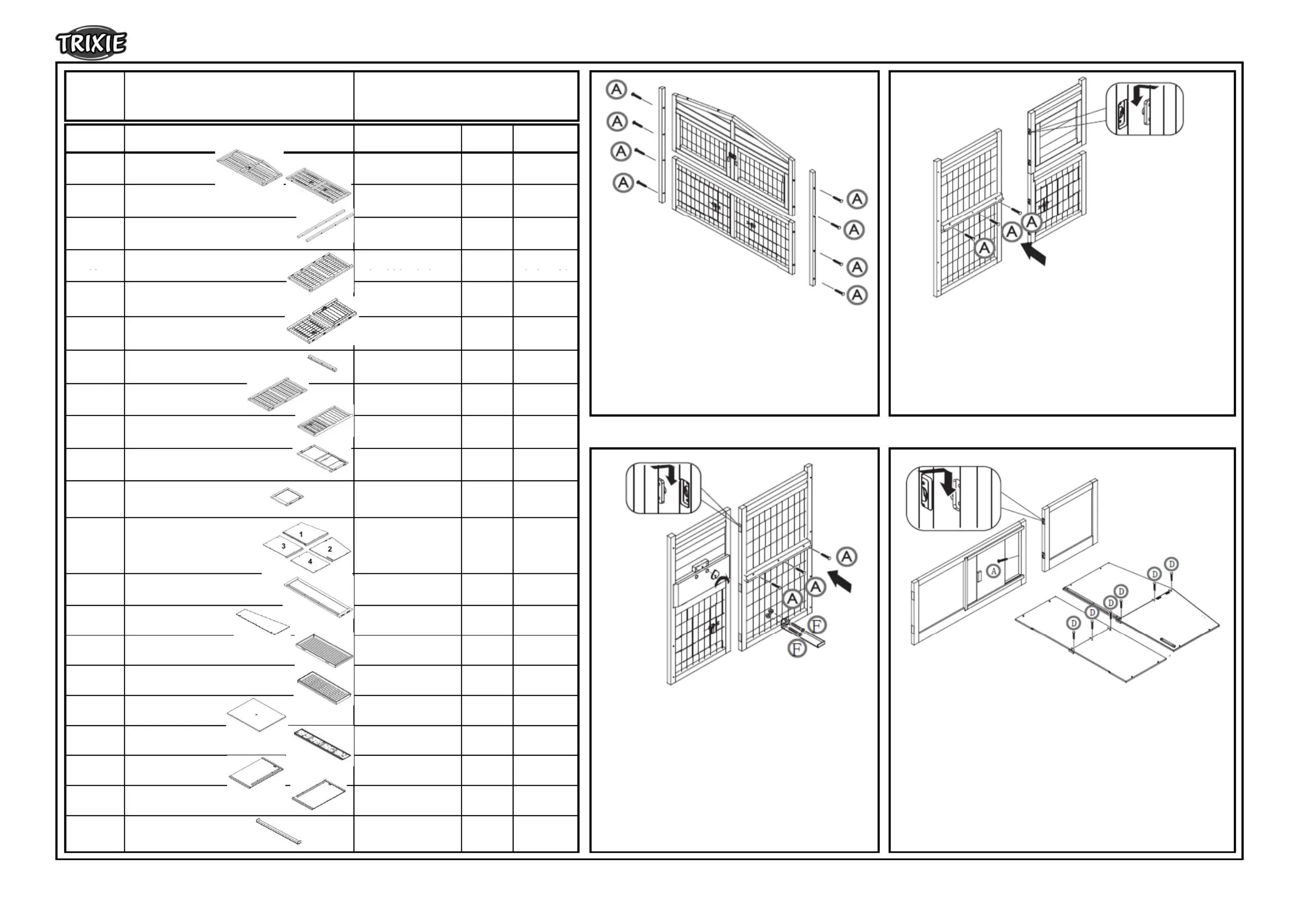

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list

Art № /

Item No.

62324

Natura Kaninchenstall XXL,

2 Etagen

Pos. № /

Pos. No.

Beschreibung / Description

Abmessung /

Measurement

Anzahl /

Quantity

Art. № /

Item No.

Pos. 1

Vorderteil, oben

Front part, top

1156 x 575 x 25 mm 1 62324-10

Pos. 2

Vorderteil, unten

Front part, bottom

1156 x 446 x 25 mm 1 62324-11

Pos. 3

Verbindungsleisten, Vorderwand

Connecting beam, front panel

30 x 992 x 25 mm 2 62324-12

Pos. 4

Seitenteil, links, vorne

Side panel left front

25 x 986 x 529 mm 1 62324-30

135 × 115 x 112 cm

190411

TRIXIE Heimtierbedarf GmbH & Co. KG

87980

Side panel, left, front

Pos. 5

Oberes Seitenteil, links, hinten

Upper side panel, left, back

25 x 476 x 450 mm 1 62324-31

Pos. 6

Unteres Seitenteil, links, hinten

Lower side panel, left, back

25 x 510 x 450 mm 1 62324-32

Pos. 7

Leiste für Seitenteil, links, vorne

Beam for side panel, left, front

478 x 40 x 35 mm 2 62324-35

Pos. 8

Seitenteil, rechts, vorne

Side panel, right, front

25 x 986 x 529 mm 1 62324-33

Pos. 9

Seitenteil, rechts, hinten

Side panel, right, back

25 x 986 x 450 mm 1 62324-34

Pos. 10

Trennwand mit Schiebetür, links

Partition with slide door, left

826 x 387 x 38 mm 1 62324-36

1. Verschrauben Sie das obere und das untere

Vorderteil mit Hilfe der langen Verbindungsleisten.

Screw the upper and the lower front part with the help of

the long connecting beams.

2. Verbinden Sie das vordere und das hintere Teil der linken

Seitewand mit den Schnellverbindern. Schrauben Sie die kurze

Leiste in die Mitte des linken, vorderen Seitenteils.

Connect the front and back of the left side panel with the cam-lock. Fix

the short beam in the middle of the left front side panel.

Pos. 11

Trennwand, rechts

Partition, right

390 x 387 x 30 mm 1 62324-37

Pos. 12

Rückwand, vielteilig

Back wall, four-part

658 x 624 x 38 mm

633 x 624 x 25 mm

658 x 460 x 28 mm

633 x 460 x 13 mm

1) 62324-20

2) 62324-21

3) 62324-22

4) 62324-23

Pos. 13

Verbindungsrahmen, oben

Connecting frame, top

38 x 220 x 954 mm 1 62324-45

Pos. 14

Obere Trennwand

Upper division wall

605 x 236 x 5 mm 1 62324-46

Pos. 15

Ausziehbare Bodenwanne, vorne

Drawer with plastic inlay, front

1150 x 57 x 528 mm 1 62324-43

Pos. 16

Ausziehbare Bodenwanne, hinten

Drawer with plastic inlay back

1083 x 57 x 426 mm 1 62324-44

Drawer with plastic inlay, back

Pos. 17

Mittelboden

Mid oor

585 x 13 x 474 mm 2 62324-42

Pos. 18

Rampe

Ramp

147 x 19 x 940 mm 1 62324-41

Pos. 19

Dachplatte, links

Roof, left

673 x 57 x 1118 mm 1 62324-50

Pos. 20

Dachplatte, rechts

Roof, right

673 x 57 x 1118 mm 1 62324-51

Pos. 21

Dachrst

Roof ridge

90 x 60 x 1150 mm 1 62324-52

3. Verbinden Sie das vordere und das hintere Teil der

rechten Seitewand mit den Schnellverbindern.

Schrauben Sie dann die kurze Leiste in die Mitte des

rechten, vorderen Seitenteils.

Connect the front and back of the right side panel with the

cam-lock. Fix the short beam in the mid of the right front

side panel. Fix the heart lock and screw the metal xation to

the lower edge of the right front side panel.

4. Kombinieren Sie die beiden Teile der Trennwand mit den

Schnellverbindern und verschauben Sie diese. Danach verbinden

Sie die 4 Teile der Rückwand.

Combine the left and right partition with the cam-lock and screw it.

Then connect the 4 parts of the back panel.

190411

TRIXIE Heimtierbedarf GmbH & Co. KG

87980

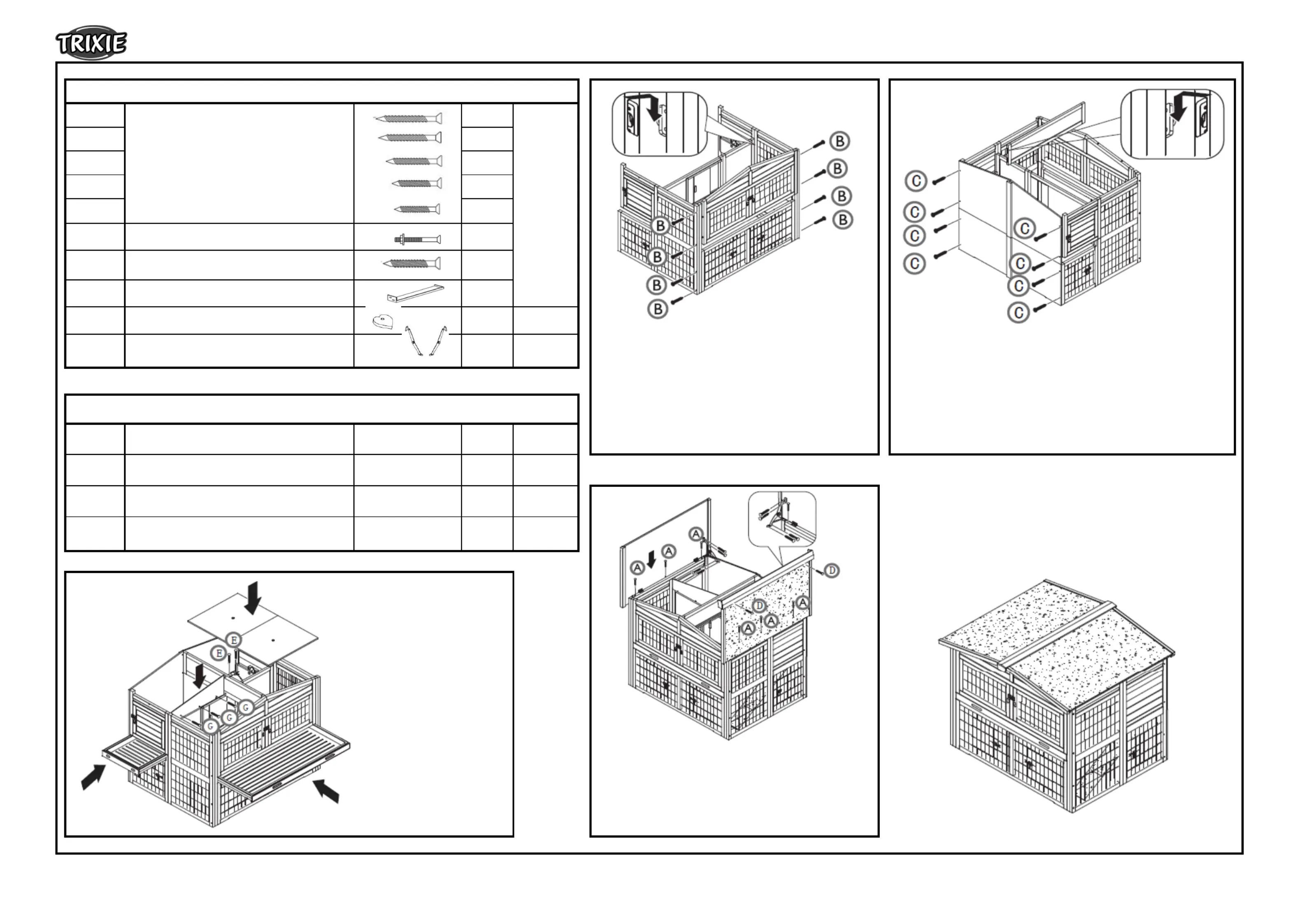

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list

A 22

B 9

C 9

D 9

E 3

Linsenkopfschraube mit Mutter

Rounded head screw with nut

Senkkopfschraube

Countersunk screw

62324-60

Senkkopfschraube

Countersunk screw

Kleinteileset / Small parts

190411

TRIXIE Heimtierbedarf GmbH & Co. KG

87980

Countersunk screw

Fixierung für Rampe

Fixation for ramp

Verriegelungsherz

Lock heart

1 6235-51

Fangband, links/rechts

Check strap, left/right

1/1

6235-61

6235-60

Scharnier, für Tür

Hinge, for door

5 cm 6 6235-72

Scharnier, für Dach

Hinge, for roof

7,6 cm 4 6235-74

5. Schrauben Sie nun auch die beiden Seitenteile an

die langen Verbindungsleisten. Verbinden Sie dann

die Trennwand und die Seitenteile mit Hilfe der

Schnellverbinder.

Screw the side panels with the long beams. Connect the

partition with the side panel by cam-lock.

6. Verschrauben Sie die Rückwand mit den Seitenteilen und

xieren Sie den Verbindungsrahmen an Vorder- und Rückseite

mit den Schnellverbindern.

Screw the back panel with the side panels. Connect the connecting

frame with front and back panel by cam-lock.

weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) /

other parts already assembled (spare parts separately available)

Hinge, for roof

Scharnier, schmal, für kleine Tür

Hinge, for door

3,8 cm 2 6235-70

3-Wege Verschlussriegel

3-way locking bolt

5,5 cm 1 6235-52

7. Schieben Sie die vordere

und die hintere Bodenwanne

ein. Setzen Sie die Rampe ein

und schrauben Sie sie fest.

Danach legen Sie bitte den

Mitt lb d i d

Mittelboden ein und

verschrauben die obere

Trennwand.

Insert the front and back drawer.

Put in the ramp and tighten it.

Insert the mid-oor and screw

the upper division wall.

8. Befestigen Sie die beiden Dachplatten und danach

die beide Fangbänder. Schrauben Sie zum Abschluss

den Dachrst an eine Seite der Dachplatten.

Fix the two parts of the roof. Screw the check straps and

then x the roof ridge to one side of the roof.

190411

TRIXIE Heimtierbedarf GmbH & Co. KG

87980

Produktspecifikationer

Varumärke:	Trixie
Kategori:	Sällskapsdjur
Modell:	62324
Produkttyp:	Hus
Bredd:	1350 mm
Djup:	1150 mm
Höjd:	1120 mm
antal dörrar:	7 dörr/dörrar
Material:	Trä
Lämplig för utomhusbruk:	Ja
Produktens färg:	Brun
Rekommenderad husdjurstyp:	Guinea pig, Rabbit
