Sida 1/2
1 Vorderteil inkl. Tür, oben
Front part with door, top
1110 × 506 × 35 mm 1 62340-10
.
2 Vorderteil, unten
Front part, bottom
1110 × 446 × 25 mm 1 62340-11
.
3 Seitenteil, links
Left side panel
916 × 665 × 35 mm 1 62340-30
.
4 Seitenteil, rechts
Right side panel
916 × 665 × 35 mm 1 62340-31
.
5 Rückwand, oben
Back wall, top
1160 × 556 × 28 mm 1 62340-20
.
6 Rückwand, unten
Back wall, bottom
1160 × 459 × 13 mm 1 62340-21
.
7 Mittelboden
Mid floor
368 × 637 × 13 mm 3 62340-65
.
8 Hintere Bodenplatte
Rear hatch
1106 × 180 × 23 mm 1 62340-42
.
9 Rampe
Ramp
930 × 148 × 19 mm 1 62340-41
.
10 Trennwand
Partition
635 × 375 × 8 mm 1 62340-32
.
11 Ausziehbare Bodenwanne
Drawer with plastic inlay
1106 × 480 × 50 mm 1 62340-40
.
12 Dachfirst
Roof ridge
702 × 50 × 10 mm 1 62340-52
.
13 Dachhälfte, links
Roof part, left
627 × 744 × 63 mm 1 62340-50
.
14 Dachhälfte, rechts
Roof part, right
627 × 744 × 63 mm 1 62340-51
.
A Senkkopfschraube
Countersunk screw
3,5 × 50 mm 12+1
.
B Senkkopfschraube
Countersunk screw
3,5 × 30 mm
8+1
.
C Senkkopfschraube
Countersunk screw
3 × 16 mm
2+1
.
D Senkkopfschraube
62340-60
Countersunk screw
3,5 × 25 mm
3+1
.
E Fangband, links/rechts plus je 8 Schrauben F
Check strap, left/right plus 8 screws F for each
280 mm 1/1
.
F Linsenkopfschraube
Lenshead screw
3 × 14 mm 16+1
.
G Verschlussriegel plus 1 Schraube H
Locking bolt plus 1 screw H
70 mm
1
.
H Senkkopfschraube
-
Countersunk screw
3 × 25 mm
1
.
I Verriegelungsherz
Lock heart-shaped
55 mm
1 -
.
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
Other parts already assembled (spare parts separately available)
Scharnier, breit, für Klapptür
Hinge, wide, for flap door
38 mm 2 6235-71
.
Scharnier für Tür oder Dach
Hinge for door or roof
50 mm 10 6235-72
.
Pos.
Beschreibung Maße Anzahl Art.-Nr.
Description Measurement Quantity Item
Pos.
Beschreibung Größe Anzahl Art.-Nr.
Description Size Quantity Item
Beschreibung Größe Anzahl Art.-Nr.
Description Size Quantity Item
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
160414 87980
Stückliste/Part List
Kleintierstall/Small Animal Hutch
Art.-Nr./Item 62340
D
Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
G
Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
F
Vous trouverez les informations détaillées en français et en italien à chaque référence d’article, sur notre site www.tri×ie.fr.
I
Le istruzioni in italiano e francese sono disponibili selezionando il codice dell’articolo sul nostro sito www.tri×ie.it.
D
Verschrauben Sie das linke und rechte Seitenteil (3/4) mit dem oberen und unteren Vorderteil
(1/2).
G
Screw the left and right side panel (
3/4
) with the upper and lower front parts (1/2).
D
Schieben Sie die Rampe (9) durch die kleine Öffnung des Bodens und schrauben Sie diese fest.
Schieben Sie die Trennwand (10) hinein.
G
Put the ramp (9) through the small opening and tighten it. Insert the partition (10).
D
Verschrauben Sie nun die beiden Teile der Rückwand (5/6) mit den Seitenteilen (3/4). Legen
Sie danach die hintere Bodenplatte (8) und befestigen Sie das Verriegelungsherz (I). Schieben
Sie dann die ausziehbare Bodenwanne (11) ein.
G
Screw both back walls (5/6) with the side panels (3/4). Then insert the rear hatch
(8)
and fastern
the lock heart
(I)
on the upper back wall.
Afterwards insert the
drawer
(11)
.
D
Befestigen Sie den Dachfirst (12)
an einer der Dachhälften. Abschließend schrauben Sie den Ver-
schlussriegel (G) zwischen die Türen
.
G
Fix the ridge (12) to one side of the roof. Screw the locking bolt (G) between the doors.
D
Legen Sie die drei Mittelböden (7) ein.
G
Insert the three mid-floors (7).
D
Befestigen Sie die beiden Dachhälften (13/14).
Verschrauben Sie die beiden Fangbänder (E)
jeweils an den Innenseiten der
Dachhälften und der Rückwand.
G
Fix the two parts of the roof (13/14).
Screw the check straps (E) to
each inner side of the roof
parts and the back
wall.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
160414 87980
Kleintierstall/Small Animal Hutch
Art.-Nr./Item 62340

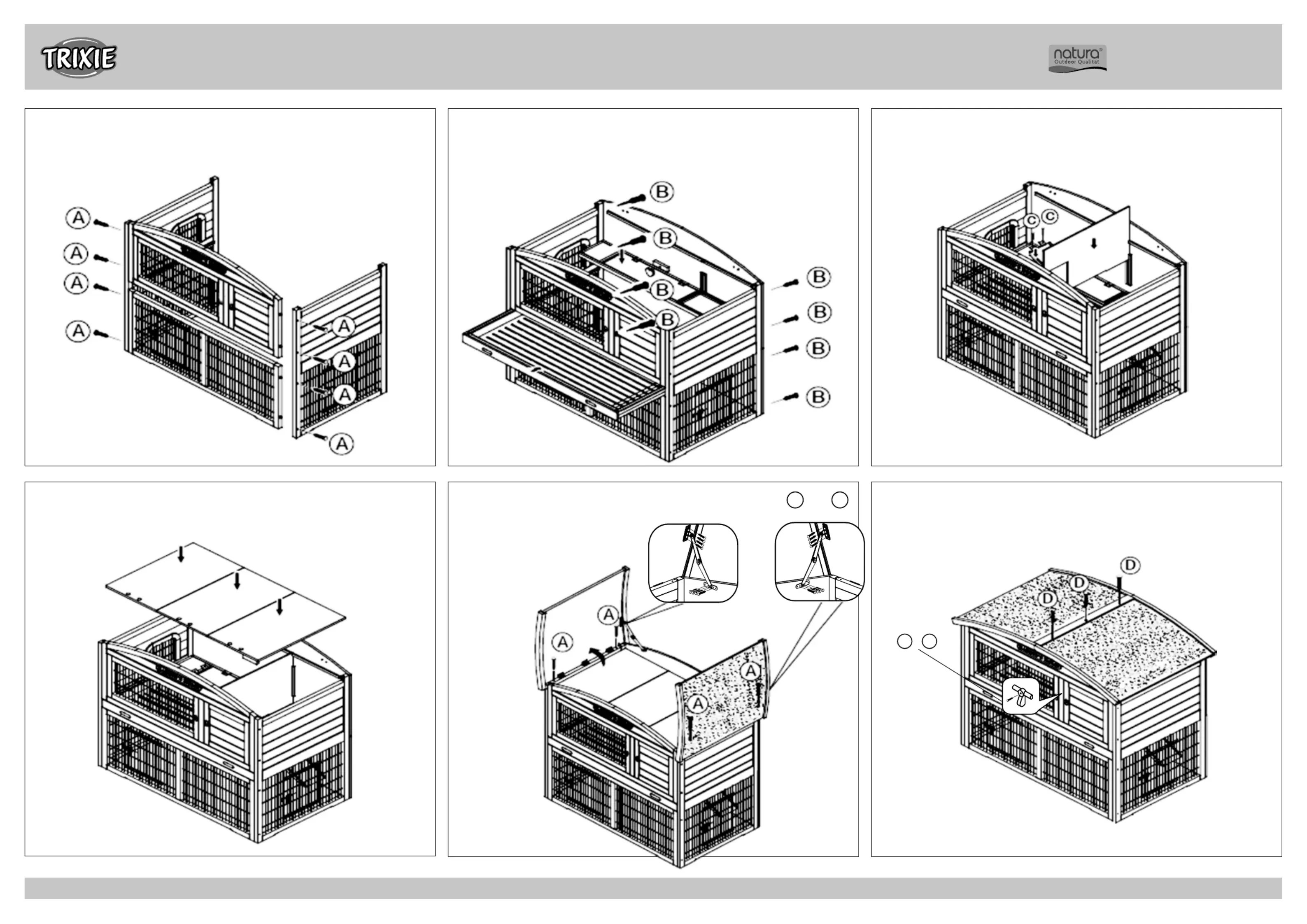

Aufbauanleitung/Assembling Instruction
1.
2. 3.
4.
5. 6.
G
H
+
E F
+ 16 ×2 ×
