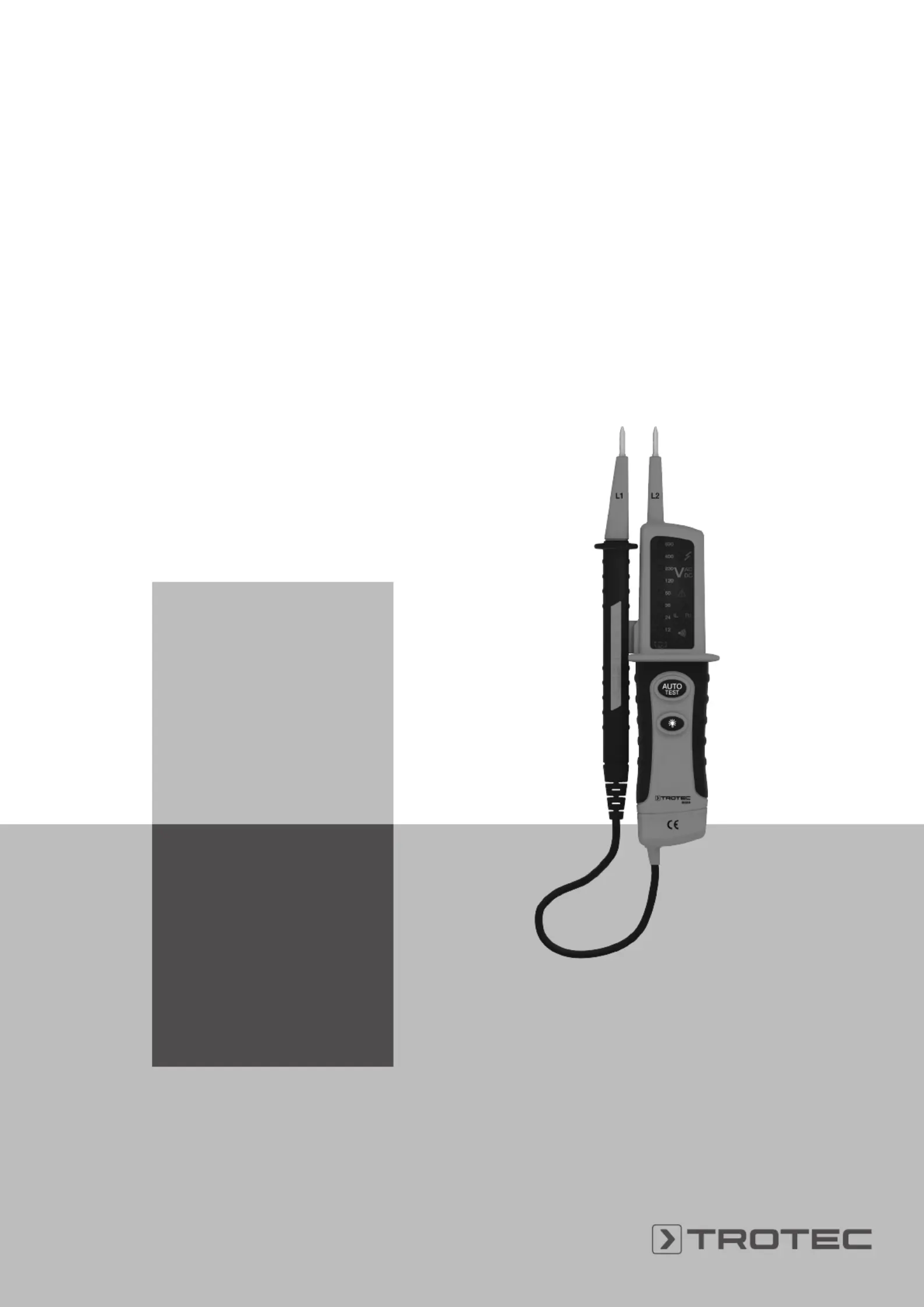

Sida 1/11
TRT-BA-BE20-TC2018-69-001-SV
BE 20
SV
BRUKSANVISNING
SPÄNNINGSPROVARE
2 SV
spänningsprovare BE 20
Innehållsförteckning
Information om bruksanvisningen........................................2
Säkerhet.................................................................................2
Information om apparaten ....................................................5
Transport och lagring............................................................6
Drift ........................................................................................7
Fel och störningar................................................................10
Underhåll och reparation.....................................................10
Kassering .............................................................................10
Information om bruksanvisningen
Symboler
Varning för elektrisk spänning
Denna symbol gör uppmärksam på att det finns risk för
liv och hälsa pga. elektrisk spänning.
Varning
Detta signalord betecknar en risk med medelsvår
riskgrad som kan leda till döden eller allvarliga
personskador om den inte undviks.
Akta
Detta signalord betecknar en risk med låg riskgrad
som kan leda till lätta eller mindre personskador om
den inte undviks.
Information
Detta signalord betecknar viktig information (t.ex.
materiella skador), men ingen risk för liv och lem.
Info
Hänvisningar med denna symbol hjälper dig att snabbt
och säkert kunna utföra ditt arbete.
Följ anvisningen
Hänvisningar med denna symbol gör uppmärksam på
att bruksanvisningen måste beaktas.
Aktuell bruksanvisning och EU-försäkran om överensstämmelse
kan du ladda ner från följande länk:
BE20
https://hub.trotec.com/?id=41279
Säkerhet
Läs noggrant igenom denna anvisning före idrifttagning /
användning av apparaten och förvara den alltid i
uppställningsplatsens/apparatens omedelbara närhet!
Varning
Läs alla säkerhetsföreskrifter och anvisningar.
Att inte iaktta säkerhetsföreskrifter och anvisningar kan
orsaka elstötar, brand och / eller allvarliga
personskador.
Förvara alla säkerhetsföreskrifter och anvisningar
på ett säkert ställe för framtida användning.
• Använd inte apparaten i explosionsfarliga utrymmen.
• Använd inte apparaten i aggressiva atmosfärer.
• Skydda apparaten mot permanent direkt solljus.
• Ta inte bort några säkerhetstecken, klistermärken eller
etiketter från apparaten. Håll alla säkerhetstecken,
klistermärken och etiketter i läsbart skick.
• Öppna inte apparaten.
• Apparaten är endast avsedd för att visa spänningsområdet
och lämpar sig inte för mätningar.
• Testa före och efter varje användning att
spänningsprovaren fungerar korrekt. Spänningsprovaren
får inte användas om en eller flera visningar på
spänningsprovaren inte fungerar korrekt eller om
apparatens korrekta funktion inte är klart fastställd.
• Spänningsprovaren får bara användas inom området för
den nominella spänningen och i elektriska anläggningar
upp till 400VAC och 690VDC.
• Spänningsprovaren får bara användas i strömkretsar i
överspänningskategori CAT III med max. 600 V ledare till
jord.
• Rör inte vid provspetsarna när du använder
spänningsprovaren och håll endast i apparaten i de
isolerade greppen.
• Spänningsprovaren får inte användas när batterifacket är
öppet.
SV 3
spänningsprovare BE 20
• Testa på platser med höga bakgrundsljud om apparatens
akustiska signaler kan höras, innan du börjar arbeta med
den.
• Av tekniska skäl kan apparaten inte visa
likströmsspänningar mellan ca 0 V och 8 V.
• Kontrollera före och efter varje användning att apparaten
fungerar korrekt. Fungerar inte alla LED-visningar korrekt
eller om apparatens korrekta funktion inte är klart
fastställd, får den inte tas i bruk.
• Beakta den max. tillåtna inkopplingstiden på 30sekunder
för en spänningskontroll. Apparaten får aldrig ligga an mot
spänning längre än 30 sekunder.
• Av tekniska skäl måste apparaten vila i 10 minuter efter
varje spänningskontroll. Först efter 10 minuters vilotid får
apparaten användas igen för nästa spänningskontroll.
• Skruva på de medlevererade provspetsskydden på de båda
provspetsarna varje gång efter att apparaten har använts
för att skydda dig mot skador.
• Beroende av spänningsprovarens inre impedans finns det
vid störspänningar olika visningsmöjligheter ”Driftspänning
finns” eller ”Driftspänning finns inte”.
• En spänningsprovare med relativt låg inre impedans
kommer jämfört med referensvärdet på 100 kΩ inte att
visa alla störspänningar med ett ursprungsvärde över ELV.
Vid kontakt med anläggningsdelar som ska kontrolleras
kan spänningsprovaren tillfälligt reducera
störspänningarna genom urladdning till en nivå under ELV;
men efter att den har tagits bort kommer störspänningen
att anta sitt ursprungliga värde igen.
• Visas inte visningen ”Spänning finns”, rekommenderas
alltid att installera en jordning innan du börjar med arbetet.
• En spänningsprovare med relativt hög inre impedans
kommer jämfört med referensvärdet på 100 kΩ inte att
entydigt visa ”Driftspänning finns inte” när störspänningar
finns.
• När visningen ”Spänning finns” visas för en del som gäller
som skild från anläggningen, rekommenderas att alltid
påvisa tillståndet ”Driftspänning finns inte” för
anläggningsdelen som ska kontrolleras medelst extra
åtgärder (t.ex. med en annan lämplig spänningsprovare,
visuell kontroll av skiljestället i det elektriska nätet, osv.)
för att ta reda på om den spänning som visas av
spänningsprovaren är en störspänning.
• En spänningsprovare som anger två värden för den inre
impedansen har klarat provningen av sitt utförande för
behandling av störspänningar och är (inom de tekniska
gränserna) i stånd att skilja mellan driftspänning och
störspänning och kan visa befintlig spänningstyp direkt
eller indirekt.
• Beakta lagrings- och driftvillkoren enligt kapitel Teknisk
information.
Ändamålsenlig användning
Apparaten får endast användas för visning av
spänningsområden mellan 12 och 690V DC och mellan 12 och
400V AC, under iakttagande av tekniska data. Apparaten får
användas i anläggningar med överspänningskategori 3 (CAT III
= husinstallationer).
Information
Spänningsprovaren fungerar i sin funktion som tvåpolig
spänningsprovare utan batteriförsörjning. För
spänningsprovarens alla andra funktioner måste du
lägga i två mikrobatterier av typ 1,5VAAA.
För att använda apparaten på ett ändamålsenligt sätt ska endast
tillbehör som kontrollerats av Trotec resp. reservdelar som
kontrollerats av Trotec användas.
Felaktig användning
Använd inte apparaten i explosionsfarlig miljö, vid väta eller hög
luftfuktighet.
Egenmäktiga ombyggnationer på apparaten är inte tillåtna.
Produktspecifikationer
