Sida 1/15

BEDIENUNGSANLEITUNG

OPERATING MANUAL

MANUEL D‘UTILISATION

INT

TRT-BA-VE4-S-HS-003-INT

VE 4 S

DE EN FR

A - 1 Bedienungsanleitung Trocknungsaggregat VE 4 S DE

Abb. 1

Abb. 3

Abb. 2

Inhaltsübersicht

Sicherheitshinweise ............A - 1

Lieferumfang .................A - 1

Gerätebeschreibung ............A - 1

Inbetriebnahme ................A - 2

Außerbetriebnahme ............A - 2

Pﬂege und Wartung .............A - 2

Warnung .....................A - 3

Störungsbeseitigung ............A - 3

Technische Daten .............. A - 3

Ersatzteilliste .................A - 3

Konformitätserklärung ...........A - 4

Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Ver-

öffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmi-

gung reproduziert oder unter Verwendung elektronischer Systeme verar-

beitet, vervielfältigt oder verbreitet werden. Technische Änderungen vor-

leistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise

der Hersteller folgend benutzt. Die verwendeten Warennamen sind einge-

tragene und sollten als solche betrachtet werden. Konstruktionsverände-

rungen im Interesse einer laufenden Produktverbesserung sowie Form-/

Farbveränderungen bleiben vorbehalten. Lieferumfang kann von den

Produktabbildungen abweichen. Das vorliegende Dokument wurde mit

der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für

Fehler oder Auslassungen. © TROTEC

Sicherheitshinweise

Diese Anleitung ist vor Inbetriebnahme/Verwen-

dung des Gerätes sorgfältig zu lesen und immer

in unmittelbarer Nähe des Aufstellortes bzw. am

Gerät aufzubewahren!

Das Gerät wurde vor seiner Auslieferung um-

fangreichen Material-, Funktions- und Quali-

tätsprüfungen unterzogen. Trotzdem können

von diesem Gerät Gefahren ausgehen, wenn

es von nicht eingewiesenen Personen unsach-

gemäß oder nicht bestimmungsgemäß einge-

setzt wird!

Beachten Sie die folgenden Hinweise:

• Die VE-Maschinen sind als Luftüberdruck- und

Luftunterdruckgeräte einzusetzen und aus-

schließlich in senkrechter Stellung mit allen 4

Puffern bzw. Rädern auf ebenem Untergrund

aufzustellen. Die Geräte dürfen nicht als Abla-

ge oder Trittstufen genutzt werden.

• Die Geräte nicht bei relativen Luftfeuchtigkei-

ten über 90 % sowie im Regen einsetzen.

• Im Vakuumbetrieb ist streng darauf zu ach-

ten, dass kein Wasser oder Feststoffe in den

Seitenkanalverdichter gelangen. Dies führt

zur Verstopfung der Turbine und somit zur

Zerstörung des Gerätes. Deshalb muss im

Vakuumbetrieb immer ein passender Wasser-

vorabscheider dem Verdichter vorgeschaltet

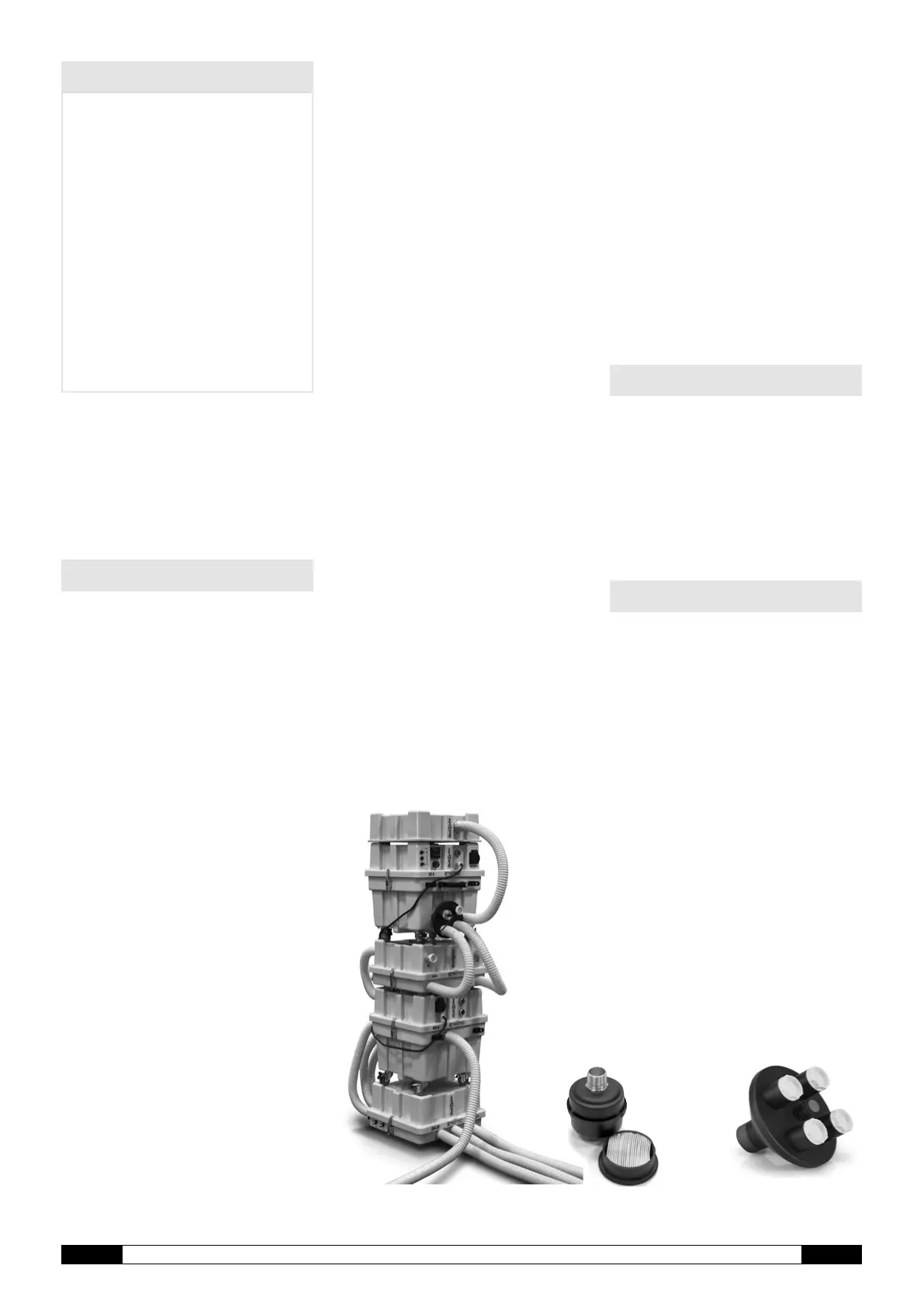

werden. Betrieb VE 4 S mit Wasserabscheider

WA 4i MultiQube (siehe Abb. 1).

• Um gesundheitsschädliche Staubemissionen zu

vermeiden, müssen bei jedem Vakuumeinsatz

Mikroﬁlter verwendet werden (Beispiel eines

Mikroﬁlters siehe Abb. 2). Diese sind zwischen

den Vakuum-Verdichteranschlüssen des Wasser-

abscheiders und dem Lufttransportschlauch

zum Seitenkanalverdichter fachgerecht zu

installieren. Die im Beispiel gezeigten Micro-

ﬁlter sind Verbrauchsmaterialien und bei Ver-

schmutzung, Sättigung bzw. spätestens nach

jedem Einsatz zu erneuern und fachgerecht zu

entsorgen.

• Beim ordnungsgemäßen Einsatz von Mikro-

ﬁltern ist auf den maximalen Luftdurchsatz

je Mikroﬁlter zu achten. Andernfalls kann es

aufgrund des überhöhten Luftdurchsatzes zu

Beschädigungen am Filtereinsatz, und somit

zur Freisetzung von Feststoffen in der Raum-

luft, kommen. Deshalb müssen, je nach Ver-

dichtertyp und Vakuumluftleistung, immer

ausreichend Mikroﬁlter installiert werden.

Diese sind je nach Schadstoffgehalt und -gefahr

in geeigneten Abständen auf Beschädigung bzw.

Sättigung zu überprüfen und bei Bedarf aus-

zuwechseln.

• Um optimalen Vakuumbetrieb der VE Verdich-

ter zu betreiben, ist der Einsatz eines 4-fach

Verteilers (siehe Abb. 3) vorgesehen.

• Die Verdichter dürfen nicht in explosionsge-

fährdeten Räumen benutzt werden.

• Die Verdichter dürfen nur von fachkundigen Per-

sonen bedient werden, die in der Bedienung

der Geräte unterwiesen und in der Dämm-

schichttrocknungstechnik ausgebildet worden

sind. Dabei ist u.a. die Betriebs anleitung

heranzuziehen. Unterwiesene Personen sind

solche, die über die ihnen übertragenen Auf-

gaben und die etwa möglichen Gefahren bei

unsachgemäßem Verhalten unterrichtet und

erforderlichenfalls angelernt wurden.

• Die Reparaturen und Wartungsarbeiten dürfen

an elektrischen Ausrüstungen nur von einer

Elektrofachkraft ausgeführt werden.

• Auf Baustellen dürfen die Verdichter VE 4 S grund-

sätzlich nur gemäß DIN VDE 100 über eine elekt-

rische Spannungsversorgung 1/N/PE~230 V / 16

A / 50 Hz mit entsprechendem vorgeschalteten

FI-Schutzschalter (RCD 30 mA) betrieben wer den.

• Das Kühlluftansaug- und -ausblasgitter an

der Vorder- und Rückseite muss freigehalten

werden.

• Bei Gebrauch von Verlängerungskabeln und

Kabeltrommeln muss das Kabel immer kom-

plett abgerollt werden.

Lieferumfang

Standard-Lieferumfang:

• 1 x Verdichter

• 2 x Reduzier-Anschlussstutzen 50mm/38mm

• 1 x Betriebsanleitung

Optional erhältliches Zubehör:

• Vierer Verteiler

• Rückschlagventil

• Schalldämpfer

• Mikroﬁlter

Gerätebeschreibung

• Bei den Verdichtern VE 4 S handelt es sich

um mobile, geräuschgedämmte, elektrisch

betriebene Seitenkanalverdichter. Diese wurden

für den Einsatz auch in bewohnten Räumen

entwickelt, wo situationsbedingt die Ge-

räuschemission niedrig sein sollte.

• Mit den VE-Modellen kann man sowohl im

Vakuumverfahren als auch im Überdruck-

verfahren arbeiten.

• Die Turbinen eignen sich zur Dämmschicht-

trocknung bei schwimmenden Estrichen,

Flachdächern (Warmdachkonstruktionen),

Hohlraum böden usw.

• In Verbindung mit den mobilen Luftentfeuchtern,

den Wasserabscheidern, den Mikroﬁltern, den

HEPA Filtern und den Schalldämpfern aus dem

Trotec-Programm steht Ihnen ein optimal auf-

einander abgestimmtes System mit vielfältigen

Entfeuchtungskombinationen zur Verfügung.

DE Bedienungsanleitung Trocknungsaggregat VE 4 S A - 2

• ACHTUNG: Die Turbinen sind ausschließlich

für das Fördern von sauberer Luft und reinen

Gasen geeignet. Enthält das Fördermedium

feste Teilchen oder andere Verunreinigungen,

ist auf der Saugseite ein Filter zu installieren

(z. B. Wasserabscheider, Mikroﬁlter). Es muss

sichergestellt werden, dass keine Verunreini-

gungen in den Verdichter angesaugt werden

oder bei Stillstand in den Verdichter gelangen

können. Dies führt zur Beschädigung der Tur-

bine, was einem wirtschaftlichen Totalschaden

entspricht.

• Die Maschinen sind mit einem Amperemeter

ausgestattet, mit dem man den Trocknungs-

auf bau kontrollieren kann. Optimaler Luft-

durchsatz wird bei laufendem Verdichter durch

Werte im unteren Drittel des Amperemeters an-

gezeigt. Besonders feuchte Regionen zeichnen

sich aber durch höhere Strömungswiderstän-

de aus. Der DA 4 kann diese Regionen gezielt

ansteuern und so die Trocknungszeit erheblich

verkürzen. Achten Sie darauf, dass durch die

Konzentration der gesamten Verdichterleis-

tung auf eine Bohrung der Betrieb im höheren

Amperebereich durchaus sinnvoll sein kann.

So werden besonders hohe Feuchtekonzentra-

tionen schnell abgesaugt. Die optimale Anzahl

der Absaug- und Nachströmöffnungen kann

nur kontrolliert werden, wenn der DA 4 alle

Kanäle geöffnet hat. Anzeigewerte über 5 Am-

pere zeigen einen unwirtschaftlichen Betrieb,

in dem der Verdichter nicht dauerhaft betrieben

werden soll.

• Das Gerät zieht einen Anlaufspitzenstrom von

bis zu 16 A. Die Einspeisung muss entspre-

chend dimensioniert und abgesichert sein.

• Falls in Altbauten beim Einsatz des VE 4 S

Probleme mit der Auslösung von Sicherungen

auftreten, empfehlen wir den Einsatz eines An-

laufstrombegrenzers, den Sie aus dem Trotec-

Programm beziehen können.

• D

er VE 4 S ist zusätzlich mit einer Service-

steckdose

(max. Belastung 6,3 A; 1~ 230 V N /

PE) ausgestattet. Diese ist mit einer Schmelz-

sicherung, die sich auf dem Bedientableau be-

ﬁndet, abgesichert.

• Die Luft wird durch die Seitenkanalverdichter-

turbine angesaugt und ausgeblasen.

Inbetriebnahme

• Bei Verwendung eines 4-fach Verteilers (siehe

Abb. 3): Kontrollieren Sie, ob die im Verteiler

geschraubten, gelben Abschlussstopfen fest

angezogen sind. Wenn nicht, müssen diese

zuerst angezogen werden. Nur die zur Trock-

nung benötigte Anzahl Stopfen vor Inbetrieb-

nahme abschrauben.

• ACHTUNG: Beim Einsatz des 4er-Verteilers

muss aufgrund der Leistungsstärke mindestens 1

Luftöffnung im Betrieb geöffnet sein.

• Die Turbinen der VE-Serie sind Sonderkons-

truktionen mit speziellen Leistungsstärken,

welche für eine Dämmschichttrocknung opti-

miert wurden. Deshalb NIEMALS die Turbinen

mit vollständig geschlossenen Anschlussstopfen

einschalten, da sich in diesem Fall auf Grund

der enormen Kraftein wirkung die Antriebswelle

im Turbinengehäuse verziehen kann, was zum

Totalschaden führt. Jeder Motor wir vor der

Auslieferung im Werk getestet und lauffertig

ausgeliefert.

• Arbeitsbereich/Grenzbereich:

Arbeitsbereich: Das Amperemeter zeigt Werte

um 4 Ampere an.

Grenzbereich: Anzeigewerte größer 5 Ampere

zeigen die Notwendigkeit, den Aufbau

zu verändern an. Kein optimaler Verdichter-

Betrieb.

Bei Aufbauten im Grenzbereich, ist der Luftdurch-

lass nicht optimal. Unter Umständen, z.B. bei

erhöhten Umgebungstemperaturen, kann die

Turbine so stark erhitzen, dass der Thermo-

schutz auslöst.

Deshalb: Mehr Entlastungsöffnungen schaf-

fen, um den Druck in den Arbeitsbereich zu

stellen.

• Den Verdichter an das entsprechende Stromnetz

anschließen. Das Gerät ist sofort betriebsbereit.

• Schalten Sie das Gerät ein, indem Sie auf den

grünen Ein-/Aus-Taster drücken.

Außerbetriebnahme

• Schalten Sie das Gerät aus, indem Sie auf den

grünen Ein-/Aus-Taster drücken.

• Warten Sie, bis der Motor zum Stillstand ge-

kommen ist und die Turbine nicht mehr dreht.

• Setzen Sie die bei Inbetriebnahme der Maschi-

ne entfernten Verschlussstop fen wieder in die

Öffnungen ein und ziehen Sie sie fest.

• Bei erneutem Einschalten des Motors muss

dieser vorher vollständig zum Stillstand ge-

kommen sein, da es ansonsten zum Totalscha-

den führen kann.

Pﬂege und Wartung

• Bei der Pﬂege oder bei Arbeiten am Verdichter

immer zuerst den Netzstecker von der Span-

nungsversorgung trennen.

• Deckel vom Gehäuse entfernen und mit Press-

luft ausblasen, jedoch nicht mit Wasser. Bei

der Reinigung des Gehäuses mit Wasser, muss

vor der Installation zuerst das gesamte Gehäu-

se trocken sein.

• Kontrollieren Sie regelmäßig Kabel und Stecker.

Beschädigte Kabel oder Stecker müssen er-

setzt werden.

• Die Turbinen sind Sonderkonstruktionen mit

speziﬁzierten Leistungskurven und nur für

das Fördern von sauberer Luft und reinen Ga-

sengeeignet. Enthält das Fördermedium feste

Teilchen oder andere Verunreinigungen, ist auf

der Saugseite ein Filter zu installieren. (z. B. Was-

serabscheider, Mikroﬁlter).

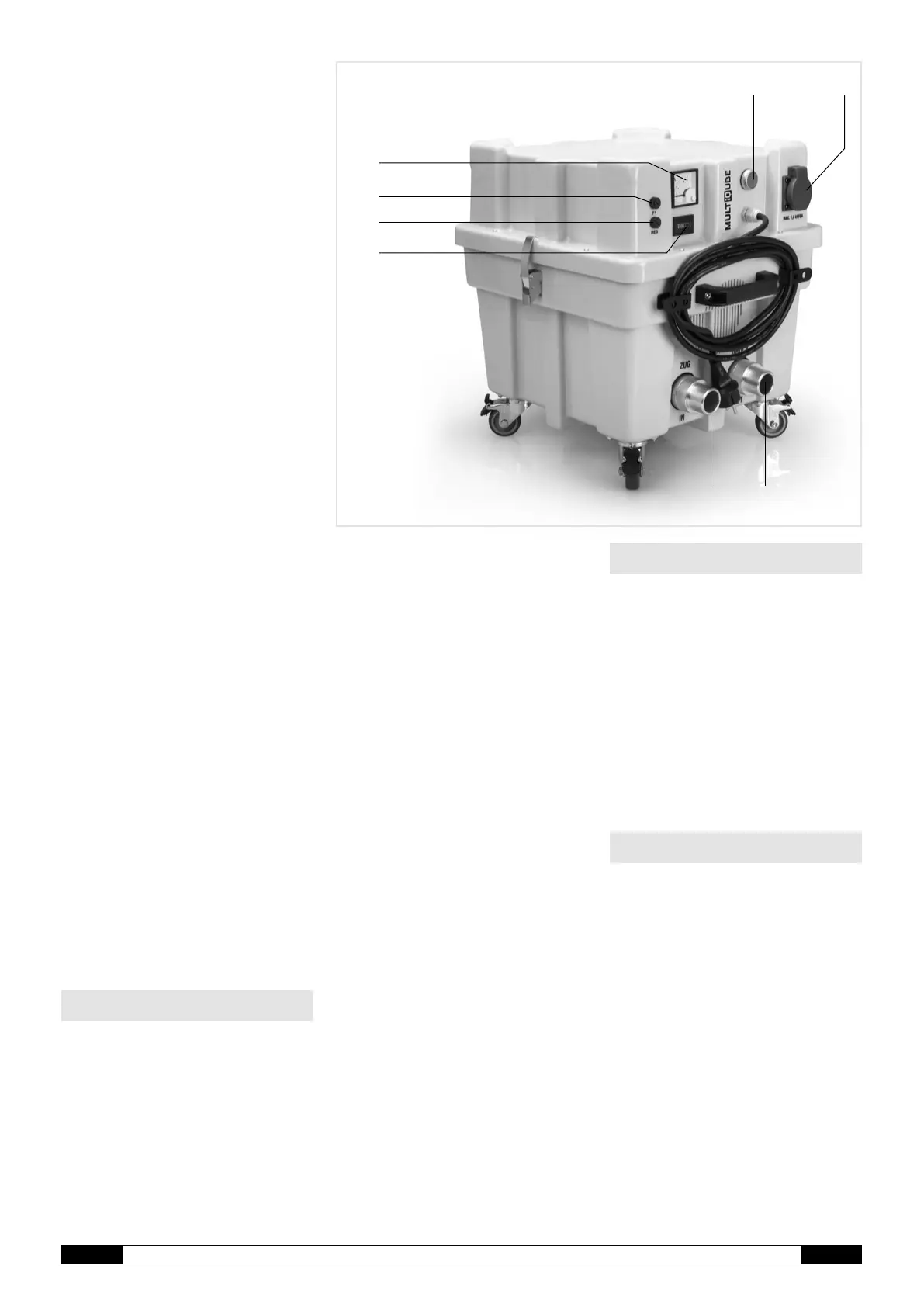

1. Amperemeter

2. Betriebsstundenzähler

3. Ein-/Ausschalter

4. Servicesteckdose

5. Luftausblasstutzen

6. Luftansaugstutzen

7. Ersatzsicherung 6,5A

8. Sicherung Service-Steckdose

Produktspecifikationer

Varumärke:	Trotec
Kategori:	Inte kategoriserad
Modell:	VE 4 S
Typ av operation:	Knoppen
Färg på produkten:	Blue, Metallic
Vikt:	7980 g
Ljudnivå:	71 dB
Årlig-energiförbrukning:	- kWu
Förpackningens vikt:	9640 g
Förpackningens bredd:	400 mm
Djuppackning:	600 mm
Förpackningshöjd:	400 mm
Snäll:	Cilinderstofzuiger
Tvättbart filter:	Ja
Kraftkälla:	AC
Luftfiltrering av dammsugare:	PureAdvantage D11
Räckvidd:	12 m
Smutsavskiljningsmetod:	Filtrerend
Typ av rengöring:	Droog
Dammkapacitet:	- l
Maximal ineffekt:	460 W
Beeldscherm:	LED
Typ av dammsugare:	Stofzak
Typ av rör:	Telescopisch
Rör/slangmaterial:	Aluminium
Antal parkerings-/förrådsplatser:	2
Bärhandtag:	Ja
Indikator för full dammbehållare:	Ja
Korrekt användning:	Thuis
Ingångseffekt (IEC):	400 W
