IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è stata progettata esclusivamente per uso
domestico.
La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
! E' importante conservare questo manuale per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul
prodotto o sulle condotte di scarico.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
Avvertenze
Attenzione! Non collegare l’apparecchio alla rete elettrica
finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
11
Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono
essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile
(angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno piu’ liscio possibile.
! Il materiale del condotto deve essere approvato
normativamente.
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

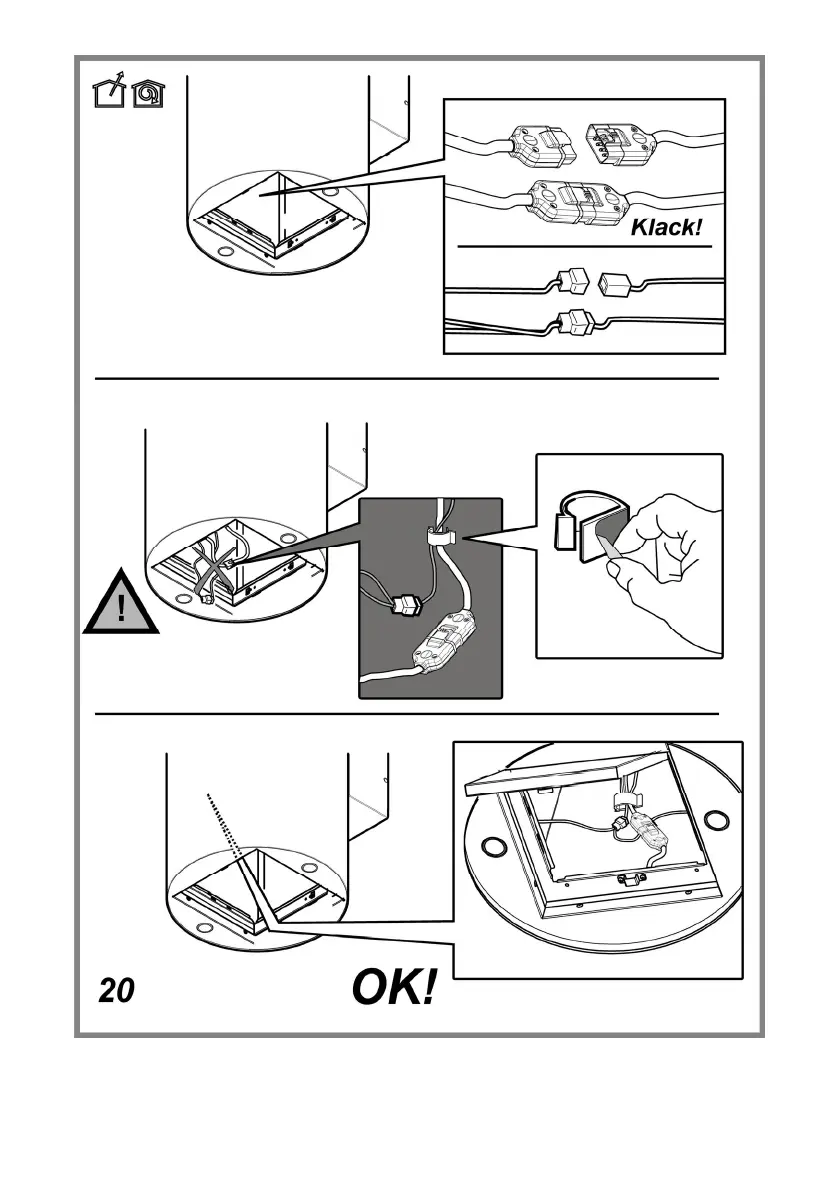

Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.
Montaggio
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

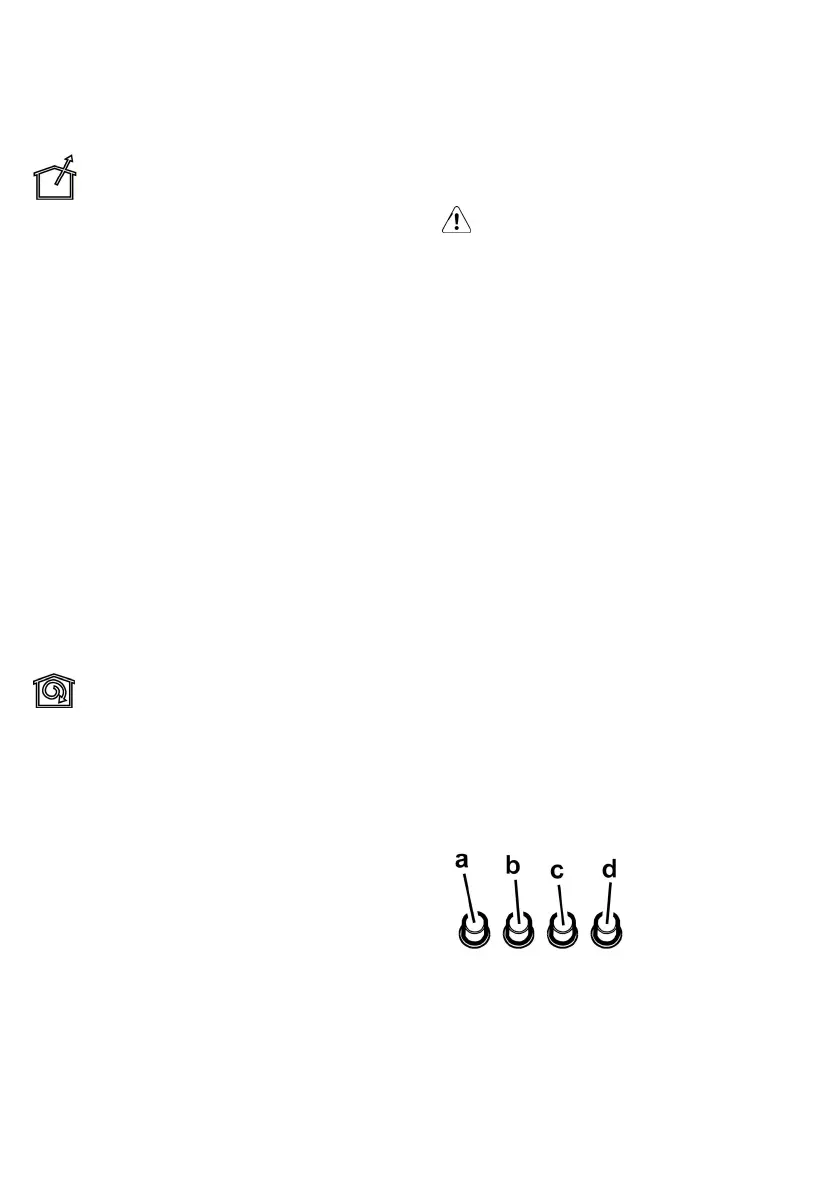

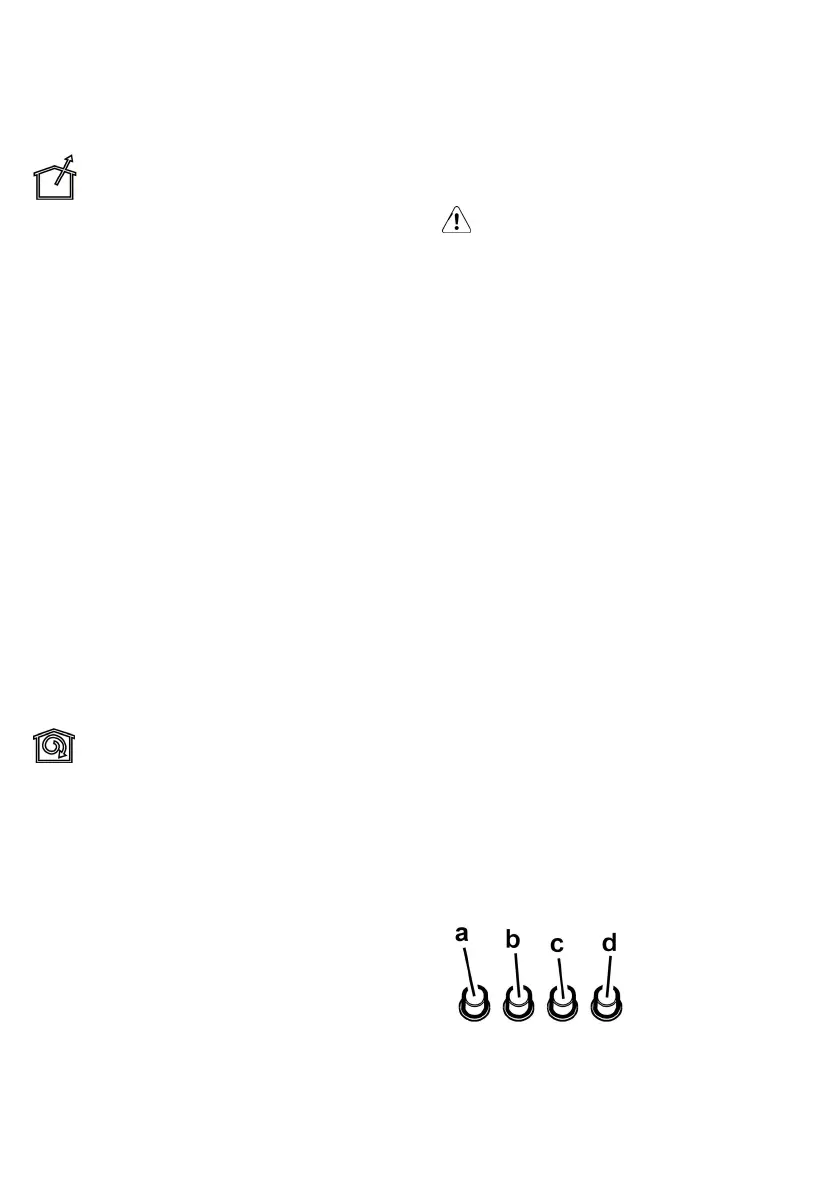

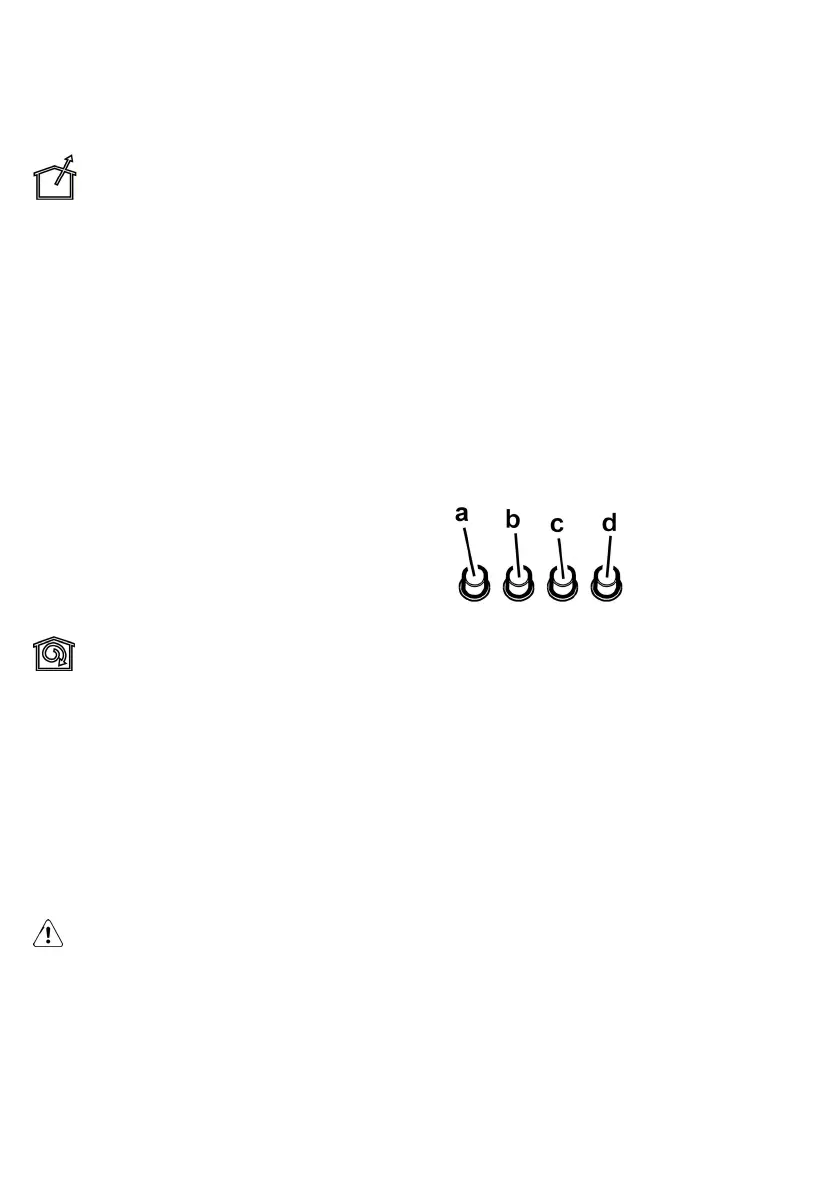

a. Interruttore luce ON/OFF.
b. Interruttore OFF/velocità 1
c. Selezione velocità 2
d. Selezione velocità 3
12
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia
dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.
Filtro antigrasso
Fig. 19-22
Trattiene le particelle di grasso derivanti dalla cottura.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 21
Trattiene gli odori sgradevoli derivanti dalla cottura.
Il filtro al carbone può essere lavato ogni due mesi (o quando
il sistema di indicazione di saturazione dei filtri - se previsto
sul modello in possesso- indica questa necessità) in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.
• Montaggio
Installare il filtro al carbone sul retro del filtro grassi e
fissare con due bacchette.
Attenzione! Le bacchette sono incluse nella confezione
del filtro carbone e non sulla cappa.
• Per smontare il filtro procedere in senso inverso.
Sostituzione Lampade
Fig. 23
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
• Con un piccolo cacciavite a taglio, far leva sui bordi della
lampadina per estrarla.
• Sfilare la lampadina da sostituire e sostituirla con una
nuova da 12V 20W MAX 30° Ø35 12V GU4.
• Eseguire il montaggio della nuova lampada procedendo
in senso inverso.
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.
13
DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist
ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.
Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um
sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lesen: es gibt
wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.
! Keine elektrische oder mechanische Aenderungen auf
dem Produkt oder auf die Fluchtleitungen machen.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
Warnung
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
-5
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
14
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von
Krümmungen verwenden (max. Winkel der Krümmung:
90°).
! Starke Änderungen des Leitungsdurchmessers sind zu
vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich
sein.
! Das Material der Leitung muss von den Normen
zugelassen sein.
Umluftbetrieb
Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Die Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.
a. Lichtschalter ON/OFF.
b. Schalter OFF/Geschwindlichkeit 1.
c. Geschwindlichkeitauswahl 2 .
d. Geschwindlichkeitauswahl 3 .
15
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
Fettfilter
Bild 19-22
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 21
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Der Aktivkohlefilter wird alle zwei Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)
in warmem Wasser und geeigneten Waschmitteln oder in der
Spülmaschine bei 65°C gewaschen (in diesem Fall den
vollständigen Spülzyklus – ohne zusätzliches Geschirr im
Inneren der Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach diesen bei 100° für 10 Minuten in
den Ofen legen, um ihn vollständig zu trocknen. Das Vlies
muss alle 3 Jahre ausgewechselt werden und weiterhin jedes
Mal dann, wenn es beschädigt ist.
• Montage
Den Kohlefilter auf der Rückseite des Fettfilters
installieren und mit zwei Stäben befestigen.
Hinweis! Die Stäbe sind in der Packung des Kohlefilters
und nicht in der Haube enthalten.
• Beim Ausbauen des Filters in umgekehrter Reihenfolge
vorgehen.
Ersetzen der Lampen
Bild 23
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
• Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand
der Lampe anheben, um diese herausziehen zu können.
• Die zu ersetzende Lampe entfernen und diese mit einer
Lampe von 12V 20W MAX 30° Ø35 12V GU4 ersetzen.
• Das Ersetzen und die Montage der neuen Lampe
durchführen, indem die beschriebenen Schritte in
umgekehrter Reihenfolge ausgeführt werden.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.
16
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The extractor hood has been designed
exclusively for domestic use.
The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at
any moment. In the case of sale, cession or move, make
sure it is together with the product.
! Read the instructions carefully: there is important
information about installation, use and safety.
! Do not carry out electrical or mechanical variations on the
product or on the discharge conduits.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Caution
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non-
observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
The symbol
on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
17
Use
The hood is designed to be used either for exhausting or filter
version.
Ducting version
In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.
Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum
elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
! Use a duct with an as smooth as possible inside.
! The duct must be made of certified material.
Filter version
One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
The hood is provided with a special power cable ; if the cable
is damaged, request a new one from Technical Service.
Mounting
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Additional Installation Specifications:
Use only the fixing screws supplied with the product for
installation.
Use the correct length screws which are identified in the
Installation Guide
WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
a. ON/OFF light switch
b. Speed 1/OFF switch
c. 2-speed selection
d. 3-speed selection
18
Maintenance
ATTENTION! Before performing any maintenance operation,
isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Grease filter
Fig. 19-22
Traps cooking grease particles.
To remove the grease filter, pull the spring release handle.
Charcoal filter (filter version only)
Fig. 21
It absorbs unpleasant odours caused by cooking.
The charcoal filter can be washed once every two months (or
when the filter saturation indication system – if envisaged on
the model in possession – indicates this necessity) using hot
water and a suitable detergent, or in a dishwasher at 65°C (if
the dishwasher is used, select the full cycle function and leave
dishes out).
Eliminate excess water without damaging the filter, then put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.
• Montage
Install the carbon filter on the back of the grease filter and
fix with two rods.
Attention! The rods are included in the carbon filter
packing and not on the hood.
• To dismantle the filter act in the reverse manner.
Replacing lamps
Fig. 23
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
• Use a small screwdriver as a lever on the borders of the
lamp in order to remove the lightbulb.
• Slide out the lightbulb to be replaced and replace with a
new 12V 20W MAX 30° Ø35 12V GU4.
• Carry out the replacement and mount the new lightbulb
by following instructions in the reverse.
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
19
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. La hotte a été conçue exclusivement pour l’usage
domestique.
La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
! Il est important de conserver ce livret pour pouvoir le
consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.
! Lire attentivement les instructions: il y a d’importantes
informations sur l’installation, sur l’emploi et sur la
sécurité.
! Ne pas effectuer des modifications électriques ou
mécaniques sur le produit ou sur les conduit
d’évacuation.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
Attention
Attention! Ne pas raccorder l’appareil au circuit électrique
avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole
présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
20
Utilisation
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime
(angle maxi du coude: 90°).
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie
interne.
! Le matériau du tuyau doit être aux normes.
Version recyclage
Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas
de détérioration du câble, en demander un neuf au service
d'assistance technique.
Montage
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3
21
Entretien
Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Filtre anti-gras
Fig. 19-22
Il retient les particules de graisse issues de la cuisson.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 21
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité) avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.
• Montage
Installer le filtre à charbon à l’arrière du filtre à graisse et
fixer avec deux baguettes.
Attention! Les baguettes sont incluses dans la
confection du filtre à charbon et non sur la hotte.
• Pour démonter le filtre, procéder en sens inverse.
Remplacement des lampes
Fig. 23
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
• A l’aide d’un petit tournevis plat, faire levier sur le bord de
l’ampoule et l’extraire.
• Retirer l’ampoule grillée et remplacez la par une ampoule
de 12V 20W MAX 30° Ø35 GU4.
• Remonter alors la nouvelle ampoule en procédant dans
le sens inverse du démontage.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
22
NL - Montagevoorschriften en gebruiksaanwijzing
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen. De wasemkap is uitsluitend ontworpen voor
huishoudelijk gebruik.
De wasemkap kan er anders uitzien dan aangegeven in de
tekeningen uit dit instructieboekje, echter blijven de
gebruiks-, onderhouds- en installatie aanwijzingen
dezelfde.
! Dit boekje moet voor latere raadpleging bewaard worden.
In geval van verkoop, overdracht of verplaatsing het
boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden
belangrijke aanwijzingen over de installatie, het gebruik
en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het
toestel of op de afvoerleidingen uitvoeren.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.
Waarschuwing
Attentie! Het apparaat niet aan het stroomnet aansluiten
voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.
Het symbool
op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.
23
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparaat
De aangezogen rook en damp worden naar buiten geleid via
een afvoerpijp die is aangesloten op de verbindingsring aan
de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet
apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die
van de verbindingsring.
De horizontale stukken van de buis moeten enigszins omhoog
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk
zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane
hoek: 90°).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.
Filtrerende versie
Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van
klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als
de kabel beschadigd is, vraag de technische dienst voor een
nieuwe kabel.
Montage
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
a. Lichtschakelaar ON/OFF.
b. Schakelaar OFF/snelheid 1
c. Selectieknop snelheid 2
d. Selectieknop snelheid 3
24
Onderhoud
Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Vetfilter
afb. 19-22
Houdt de vetdeeltjes vast.
Om het vetfilter te demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.
Koolstoffilter (alleen voor filterend apparaat)
afb. 21
Houdt de lastige kookgeuren vast.
Het koolstoffilter kan om de twee maanden gewassen worden
(of als de filter verzadiging indicatie – indien aanwezig op het
model in Uw bezit – deze noodzaak aangeeft) in warm water
en met geschikte reinigingsmiddelen of in de vaatwasmachine
op 65°C (in het geval van een reiniging in de vaatwasmachine
voer een volledige wascyclus uit zonder vaten).
Verwijder het overtollige water zonder het filter te
beschadigen, daarna het matje 10 minuten lang in de oven op
100°C doen om het goed te drogen.
Vervang het matje om de 3 jaar en elke keer dat het
beschadigd blijkt.
• Montage
Plaats het koolstoffilter achter het vetfilter en maak het
met twee staven vast.
Attentie! De staven zijn inbegrepen in de verpakking van
het koolstoffilter en niet bij de wasemkap.
• Voor de demontage van het filter in de tegengestelde
volgorde handelen.
Vervanging lampjes
afb. 23
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of
ze koud zijn.
• Met een kleine rechte schroevedraaier, een hefwerking
op de randen van het lampje uitvoeren om dit te
verwijderen.
• Het lampje verwijderen en vervangen met een nieuw
lampje van 12V 20W MAX 30° Ø35 12V GU4.
• De vervanging en de montage van het lampje in de
tegengestelde volgorde uitvoeren.
Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.
25
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana ha sido concebida
exclusivamente para un uso doméstico.
La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.
! Es importante guardar este manual para poder consultar
si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones:contiene importantes
informaciones sobre la instalación,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el
producto o en el tubo de escape.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.
Advertencias
Atención!No conectar el aparato a la red eléctrica hasta que
la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo
en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
26
Utilización
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
Versión aspirante
El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima
indispensable.
! Utilice un conducto con el menor número posible de
curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de
conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.
Montaje
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.
a. Interruptor luz ON/OFF.
b. Interruptor OFF/ velocidad 1
c. Selección velocidad 2
d. Selección velocidad 3
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para
limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.
27
Filtro antigrasa
Fig. 19-22
Retiene las partículas de grasa producidas cuando se
cocina.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.
Filtro al carbón activo (solamente para la versión
filtrante)
Fig. 21
Retiene los olores desagradables producidos por el
cocinado de alimentos.
El filtro al carbón puede lavarse cada dos meses (o cuando el
sistema de indicación de saturación de los filtros - si está
previsto en el modelo que se posee - indica esta necesidad)
con agua caliente y detergentes adecuados o en lavavajillas a
65°C ( en caso de lavado con lavavajillas, realice el ciclo de
lavado completo sin platos en el interior.). Quite el agua que
haya quedado en el filtro sin estropearlo, después póngalo en
el horno a 100°C durante diez minutos para secarlo
completamente. Cambie el almohadillado cada 3 años y cada
vez que el paño se estropee.
• Montaje
Instale el filtro al carbón en el reverso del filtro de grasas
y fije con dos varillas.
¡Atención! Las varillas están incluidas en la confección
del filtro al carbón y no en la campana.
• Para desmontar el filtro proceda en sentido inverso.
Sustitución de la lámpara
Fig. 23
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.
• Con un pequeño destornillador a punta de diamante,
haga palanca sobre los bordes de la lámpara para
sacarla.
• Desenrosque la lámpara que se desea cambiar y
cambiarla con una 12V 20W MAX 30° diámetro 35 12V
gu4.
• Para el montaje de la lámpara nueva realice la operación
en sentido inverso.
Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.
28
RU - Инструкция по монтажу у эксплуатации
Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
предназначена исключительно для домашнего
использования.
Вытяжка может иметь дизайн, отличающийся от
вытяжки показанной на рисунках данного
руководства, тем не менее, руководство по
эксплуатации, техническое обслуживание и установка
остаются те же.
! Очень важно сохранить эту инструкцию, чтобы можно
было обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.
! Внимательно прочитать инструкции: в них находится
важная информация по установке, эксплуатации и
безопасности.
! Запрещается выполнять изменения в электрической
или
механической части изделия или в трубах
рассеивания.
Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не были поставлены.
Внимание!
Внимание! Не подключайте прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходе
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети или взрослые не должны
пользоваться вытяжкой,
если по своему физическому или психическому состоянию
не в состоянии этого делать, или если они не обладают
знаниями и опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли
с прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать
вытяжку в
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда
Вы используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.
Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда “под
пламенем”, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в большом количестве масла должно
производиться под постоянным контролем, имея в виду,
что перегретое масло может воспламеняться.
При использовании вместе с прочими аппаратами для
варки,
открытые части прибора могут сильно нагреваться.
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с
соблюдением условий, которые специально
предусмотрены в инструкциях по
обслуживанию данного
прибора).
Несоблюдение инструкций по чистке вытяжки и по замене
и чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека,
которые могли бы иметь место в противном случае.
Символ
на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.
Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.
29
Пользование
Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.
Исполнение с отводом воздуха
В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и
должна быть приобретена отдельно.
В горизонтальной части труба должна быть немного
приподнята к верху (на около 10°) так, чтобы воздух
быстрее мог
выходить наружу. Если вытяжка снабжена
угольным фильтром, то уберите его
Подсоединить вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.
! Использовать трубу
с минимально необходимой
длиною.
! Использовать трубу с наименьшим количеством
изгибов (максимальный угол изгиба: 90°).
! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна
быть как можно более гладкой.
! Материал трубы, должен быть утвержден, согласно
норматив.
Исполнение с отводом воздуха
Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.
Установка
Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее 65cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.
Электрическое соединение
Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему,
отвечающему действующим правилам, который должен
быть расположен в легкодоступном месте, что можно
сделать и после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или штепсельный
разъем не расположен в доступном месте, также и после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
Внимание! прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что
кабель
питания правильно смонтирован.
Вытяжка имеет специальный кабель электропитания; в
случае повреждения кабеля, необходимо заказать его в
службе по техническому обслуживанию.
Установка
Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо
обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/
потолка. Стена/потолок должны обладать достаточной
прочностью с учетом массы прибора.
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.
a. Выключатель освещения ON/OFF.
b. Выключатель OFF/скорость 1
c. Переключатель скорости 2
d. Переключатель скорости 3
30
Уход
Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.
Очистка
Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.
НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора
и
замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.
Фильтры задержки жира
Рис. 19-22
Удерживает частицы жира, исходящие от плиты.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.
Угольный фильтр (только в режиме
рециркуляции)
Рис. 21
Удаляет неприятные запахи кухни.
Угольный фильтр можно промывать через каждые два
месяца, или каждый раз, когда система сигнализации
насыщения фильтров (если имеющаяся у Вас модель
снабжена ею) указывает на эту необходимость. Мойте
фильтр в теплой воде с надлежащими моющими
средствами или в посудомоечной машине при
температуре 65°С (в последнем
случае, выполните
полный цикл мойки без посуды внутри машины).
Удалите избыточную воду осторожно, чтобы не повредить
фильтр, после чего дайте фильтру окончательно сохнуть
в сушилке в течение 10 минут при температуре 100°С.
Заменяйте фильтровальный элемент через каждые 3 года
и каждый раз, когда обнаруживается повреждение
полотна.
• Монтаж
Вставить угольный фильтр позади фильтра
задержки
жиров и закрепить с помощью 2 стержней.
Внимание! Стержни включены в комплект угольного
фильтра, а не вытяжки.
• Для демонтажа фильтра действовать в обратном
направлении.
Замена ламп
Рис. 23
Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь
в том, что они остыли.
• Выньте лампу при помощи небольшой отвертки с
ножевой головкой или подобного инструмента.
• Замените перегоревшую лампу.
• Используйте лишь новую галогенную лампу типа, на
12 В, 20 Вт 30є Ж35 12В GU4.
• Вставьте новую лампу, выполнив
операцию в
обратной последовательности.
Если система подсветки не работает, проверьте
корректную установку ламп в гнездах, прежде чем
обратиться в центр технической помощи.
31
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi projectado para ser utilizado
exclusivamente em ambientes domésticos.
A coifa pode ter estéticas diferentes a quanto ilustrado
neste livrete, todavia as instruções de uso, manutenção e
instalação permanecem as mesmas.
! É importante conservar este manual para eventuais
consultas futuras.
Em caso de venda ou mudança, certificar-se que o
manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam
importantes informações sobre a instalação, uso e
segurança.
! Não efetuar variações elétricas ou mecânicas no produto
ou nos tubos de fuga.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.
Advertências
Atenção! Não conectar o aparelho à rede elétrica enquanto a
instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.
O símbolo
no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
32
Uso
A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior
ao indicado.
! Utilizar um tubo condutor com o menor número possível
de curvas (ângulo máximo da curva: 90ºC 90°).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar
em conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. Selecção velocidade 2
d. Selecção velocidade 3
33
Manutenção
Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.
Limpeza
O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para
a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.
Filtro antigordura
Fig. 19-22
Capta as partículas de gordura derivantes do cozimento.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 21
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
O filtro de carvão pode ser lavado de dois em dois meses (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) em
água quente e detergentes adequados ou em máquina de
lavar louça a 65 °C (para a lavagem em máquina, utilize o
ciclo completo sem colocar outra louça na máquina).
Tire a água em excesso tomando cuidado para não estragar o
filtro. Em seguida deixe-o secar definitivamente no forno
durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de
danos no tecido.
• Montagem
Instalar o filtro de carvão activado na parte traseira do
filtro gorduras e fixar com dois pinos.
Atenção! Os pinos estão incluídos na embalagem do
filtro de carvão activado e não na coifa.
• Para desmontar o filtro proceder em sentido inverso.
Substituição das lâmpadas
Fig. 23
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.
• Com uma pequena chave de fenda, fazer alavanca nos
bordos da lâmpada para extraí-la.
• Puxar a lâmpada a ser substituída e substituí-la com
uma nova lâmpada de 12V 20W MAX 30º Ø35 12V GU4.
• Executar a substituição e a montagem da nova lâmpada
procedendo em sentido contrário.
Se a iluminação não funcionar, verifique se as lâmpadas
foram instaladas corretamente no seu devido lugar antes de
chamar a assistência técnica.
34
FI - Asennus- ja käyttöohjeet
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu
ainoastaan kotitalouskäyttöön.
Tuuletin voi olla ulkoasultaan erilainen kuin ohjekirjan
kuvissa näkyvä malli. Käyttöohjeet, huolto ja asennus
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai
jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.
! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa
laitteen asennuksesta, käytöstä ja turvallisuudesta.
! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin
osiin tai poistoputkiin.
Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.
Turvallisuustietoa
Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt,
joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat
käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat
saaneet ohjeita laitteen käytöstä sen turvallisuudesta
vastaavalta henkilöltä.
On valvottava että lapset eivät leiki laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään
yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien
laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla
polttoaineilla toimivien laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon, siksi sitä on vältettävä joka tapauksessa.
Kosketuspinnat voivat kuumentua huomattavasti, kun niitä
käytetään keittovälineiden kanssa.
Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta
kuumentunut öljy ei syty palamaan. Noudata huolellisesti
paikallisten viranomaisten antamia savunpoiston teknisiä ja
turvatoimenpiteitä koskevia määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
Käyttö
Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.
Imukupuversio
Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.
! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (
max taivutus: 90°)
! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.
35
Suodatinversio
Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.
Asennus
Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.
Sähköliitäntä
Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,
pyydä uusi johto tekniseltä tuelta.
Asennus
Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat
kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinän/katon on oltava riittävän tukeva kestääkseen
tuulettimen painon.
Toiminta
Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.
a. ON/OFF valokatkaisija
b. OFF katkaisija/nopeus 1
c. Nopeuden 2 valitsin
d. Nopeuden 3 valitsin
Huolto
Huomio! Irroita laite aina virtalähteestä ennen puhdistus-
tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.
Puhdistus
Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.
ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.
36
Rasvasuodatin
Kuva. 19-22
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 21
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun
suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on
sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä
vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C
lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä
laita samaan pesuun astioita ).
Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita
se kuivumaan 100°C uuniin 10 minuutin ajaksi.
Vaihda levy 3 vuoden välein ja aina kun kangas on
rikkoutunut.
• Asennus
Asenna hiilisuodatin rasvasuodattimen taakse ja kiinnitä
kahdella puikolla.
Huomio! Puikot löytyvät hiilisuodatinpakkauksesta, eivät
tuulettimesta.
• Toimi päinvastaisessa järjestyksessä purkaessasi
suodatinta.
Lamppujen vaihto
Kuva 23
Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole kuumia ennen kuin
kosket niihin.
• Irrota lamppu nostamalla sitä reunoista pienellä
ristipääruuvimeisselillä.
• Vedä vaihdettava lamppu irti ja vaihda se uuteen 12V
20W MAX 30° Ø35 12V GU4 lamppuun.
• Asenna uusi lamppu paikalleen toimimalla
päinvastaisessa järjestyksessä.
Jos valaistus ei toimi, tarkista että lamput on asennettu oikein
paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
37
NO - Instrukser for montering og bruk
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Denne ventilatoren er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne
konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.
! Les bruksanvisningen nøye: den inneholder viktige
informasjoner om installasjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på
produktet eller på avtrekksrørene.
MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.
Advarsel
Merk! Ikke koble apparatet til strømnettet før installasjonen er
helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet
på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
38
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.
Direkte avtrekk
Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri
være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.
Montering
Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.
a. Lysbryter ON/OFF.
b. Bryter OFF/hastighet 1
c. Hastighetsvelger 2
d. Hastighetsvelger 3
39
Vedlikehold
Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.
Rengjøring
Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.
Fettfilteret
Fig. 19-22
Fanger kokefettpartikler.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Kullfilter (kun med resirkulering av luften)
Fig. 21
Holder tilbake ubehagelige lukter fra matlaging.
Karbonfilteret kan vaskes annenhver måned (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen) i varmt vann og med egnede
rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man
vasker det i oppvaskmaskin må det vaskes med full syklus
uten annen oppvask i maskinen).
Vri ut overflødig vann uten å ødelegge filteret, og sett det
deretter i stekeovnen ved 100°C i 10 minutter for å tørke det
ordentlig.
Skift ut “madrassen” hvert 3. år og ellers hver gang stoffet er
skadet.
• Montering
Monter karbonfilteret på baksiden av fettfilteret og fest
det med to stenger.
Merk! Stengene ligger i pakken sammen med
karbonfilteret og ikke i ventilatorhetten.
• For demontering av filteret gå frem i motsatt rekkefølge.
Utskifting av lyspærer
Fig. 23
Koble ventilatoren fra strømnettet.
Merk! Forsikre deg om at lyspæren er kald før du tar i den.
• Ta ut lyspæren ved å lirke ved kanten med en liten, flat
skrutrekker.
• Trekk ut den utbrente lyspæren, og skift den ut med en
ny på 12V 20W MAX 30° Ø35 12V GU4.
• Sett inn den nye lyspæren ved å gå frem i motsatt
rekkefølge.
Dersom belysningen ikke skulle virke, kontroller at lyspærene
er satt korrekt på plass før du henvender deg til teknisk
assistanse.
40
SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Denna
köksfläkt är endast ämnad för privat bruk i hemmet.
Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.
! Det ä r viktigt att spara denna instruktionsbok så att den
när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig
information beträffande installation, användning och
säkerhet.
! Utför inga elektriska eller mekaniska ändringar på
produkten eller avledningskanalerna.
OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.
Varningsföreskrifter
Varning! Anslut inte apparaten till elnätet förrän installationen
är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.
Symbolen
på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
41
Användning
Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.
Utsugningsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt
(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.
Filterversion
Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Installation
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.
Montering
Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.
Funktion
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
a. ON/OFF-Strömbrytare för belysning.
b. Strömbrytare för OFF/Hastighet 1
c. Val av hastighet 2
d. Val av hastighet 3
42
Underhåll
Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.
Rengöring
Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.
ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten
och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.
Fettfilter
Fig. 19-22
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 21
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.
Kolfiltret kan tvättas varannan månad (eller när indikatorn för
filtrets mättning – om sådan finns på er modell - anger att
detta är nödvändigt) med varmt vatten och ett lämpligt
rengöringsmedel, eller i diskmaskin med 65°C (om filtret
diskas i diskmaskin skall ett fullständigt program köras utan
annan disk i maskinen).
Avlägsna allt överflödigt vatten utan att skada filtret och torka
det därefter i ugnen med 100°C i 10 minuter.
Byt ut dynan vart tredje år och varje gång filten skadats.
• Montering
Installera kolfiltret på fettfiltrets baksida och fixera med
två stänger.
Varning! Stängerna följer med kolfiltrets förpackning och
inte med fläkten.
• Följ instruktionerna i omvänd ordning för att montera bort
filtret.
Byte av Lampor
Fig. 23
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör
dem.
• Ta ur lampan genom att lirka med en liten platt
skruvmejsel vid kanten.
• Avlägsna lampan som skall ersättas och sätt i en
PHILIPS STANDARD LINE lampa kodnr. 425409 med
12V 20W 30° Ø35 12V GU4.
• Montera den nya lampan genom att följa instruktionerna
ovan i omvänd ordning.
I det fall belysningen inte fungerar, kontrollera att lamporna är
korrekt iskruvade i sitt säte innan ni kontaktar det tekniska
servicekontoret.
43
HR - Uputstva za montažu i za uporabu
Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa je projektirana isključivo za kućansku uporabu.
Vanjski izgled kuhinjske nape se može ponešto
razlikovati od onog što smo opisali i ilustrirali u crtežima
ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju
nepromijenjena.
! Važno je sačuvati ovaj priručnik da biste ga mogli
konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: u njima se nalaze važne
informacije o instalaciji, uporabi i sigurnosti.
! Ne izvršavajte nikakve mehaničke ili električne varijacije
(izmjene ) na proizvodu ili na cijevima za izbacivanje.
Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.
Upozorenja
Pozor! Ne priključujte aparat na električnu mrežu sve dok
niste kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku
napu s električne mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.
Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno
sa aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .
Kuhinjska napa se treba često čistiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovaj
priručnik).
Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.
Ovaj simbol
na proizvodu ili na dokumentaciji koja ga
prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električni i elektronski uređaji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
44
Korištenje
Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.
Verzija za isisivanje
Para se izbacuje vani uz pomoć cijevi za odsis koja se
pričvršćuje za spojnu prirubnicu.
Dijametar cijevi za odsis treba biti jednak dijametru karike za
povezivanje.
Upozorenje! Cijev za odsis nije priložena s opremom te se
treba kupiti.
U vodoravnom dijelu, cijev se treba lagano podizati prema
gore ( otprilike 10°) na način da izbaci što je lakše moguće
zrak prema vani.
Ako je kuhinjska napa opremljena karbonskim filterima, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim
promjerom otvora za zrak (spojna prirubnica).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer će smanjiti sposobnost usisavanje te će dovesti
do znatnog povećanja buke.
Stoga otklanjamo bilo koju odgovornost u svezi onoga što
smo gore naveli.
! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogući broj zavoja
(maksimalni kut zavoja: 90°).
! Izbjegavajte drastične promjene dijametra cijevi.
! Koristite cijevi koje imaju što je moguće glađu
unutrašnjost.
! Materijal od kojeg je napravljena cijev treba biti odobren
propisima.
Filtracijska verzija
Usisavani zrak će se očistiti od masnoća te će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih karbonskih filtara.
Postavljanje
Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 50cmkada se radi o električnim štednjacima ,a 65cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.
Povezivanje s električnom strujom
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
Upozorenje! Prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.
Kuhinjska napa je opremljena specijalnim kabelom za
napajanje; u slučaju da dođe do oštećenja kabela možete ga
zatražiti i dobiti od Tehničke potpore.
Montaža
Kuhinjska napa ima komadiće za pričvršćivanje koji su
prikladni za skoro sve zidove ili stropove. Pored svega toga je
potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi
prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti
dovoljno čvrst kako bi podnio težinu kuhinjske nape.
Funkcioniranje
Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.
a. Prekidač za svjetlo uključi /isključi ON/OFF.
b. Prekidač isključi OFF/ brzina 1
c. Odabir brzine 2
d. Odabir brzine 3
45
Održavanje
Upozorenje! Prije bilo kakvog postupka čišćenja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utičnicu ili isključite opći
prekidač kuće.
Čišćenje
Kuhinjska napa se treba često čistiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.
NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o
zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.
Filtar za masnoću
Slika 19-22
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.
Karbonski filtar (samo za filtracijsku verziju)
Slika 21
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.
Karbonski filtar možete oprati svaka dva mjeseca (ili kada
sustav koji pokazuje da je došlo do zasićenja filtra – ukoliko
model koji imate- vam prikazuje takvu potrebu) u toploj vodi i s
prikladnim deterdžentima ili u peritici za posuđe na 65°C (u
slučaju da upotrebljavate perilicu posuđa uključite kompletan
ciklus pranja bez drugog posuđa unutra).
Ocijedite vodu, i pritom pazite da ne oštetite filtar, na to ga
stavite u pećnicu na 100°C za 10 minuta, da se potpuno
osuši. Spužvu mijenjajte svake 3 godine, odnosno ako opazite
da je materijal oštećen.
• Montaža
Umetnite ugljeni filtar na poleđinu filtra za masnoću i
pričvrstite ga dvjema šipkama.
Pažnja! Šipke su priložene kompletu ugljenog filtra, a ne
u napi.
• Za skidanje filtra postupite u obratnom redoslijedu.
Zamjena Lampe
Slika 23
Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe provjerite jesu li se
ohladile.
• Uz pomoć malog odvijača, pritisnite rubni dio lampe da
biste je izvadili.
• Izvadite lampu koja se treba zamijeniti i postavite novu
od 12V 20W MAKS 30° Ø35 12V GU4.
• Montirajte novu lampu postupajući na obrnuti način u
odnosu na onaj koji smo gore naveli.
Ako vam ne bude funkcionirala rasvjeta, kontrolirajte jeste li
pravilno stavili lampu prije nego što pozovete tehnički servis
Produktspecifikationer
| Varumärke: | Turbo Air |
| Kategori: | Fläktkåpa |
| Modell: | PANAREA LX/IX/A/43 |
| Inbyggd display: | Nej |
| Bredd: | 430 mm |
| Djup: | 430 mm |
| Höjd: | 886 mm |
| Motor ingår: | Ja |
| Antal motorer: | 1 |
| Antal lampor: | 2 lampor |
| Antal hastigheter: | 3 |
| Modell: | Väggmonterad |
| Produktens färg: | Rostfritt stål |
| Kontrolltyp: | Knappar |
| Löstagbart filter: | Ja |
| Tryck (Pa): | 450 |
| Lamptyp: | halogen |
| Ljudnivå Lc IEC: | 65 dB |
| Lampor: | 20 W |
| Ansluten effekt: | 290 W |
| Typ av fläkt: | Bedrivs |
| Maximal flödeskapacitet: | 670 m³/h |
| Intensiv hastighet: | Nej |
| Exhaust plats: | Sida |
Behöver du hjälp?
Om du behöver hjälp med Turbo Air PANAREA LX/IX/A/43 ställ en fråga nedan och andra användare kommer att svara dig
Fläktkåpa Turbo Air Manualer
16 September 2024
16 September 2024
16 September 2024
16 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
9 September 2024
9 September 2024
Fläktkåpa Manualer
- Esatto
- ARC
- Ariston
- James
- Carrefour Home
- Café
- PKM
- Hoffman
- Euromaid
- Friac
- Ilve
- AYA
- De Dietrich
- Lamona
- Prima
Nyaste Fläktkåpa Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
