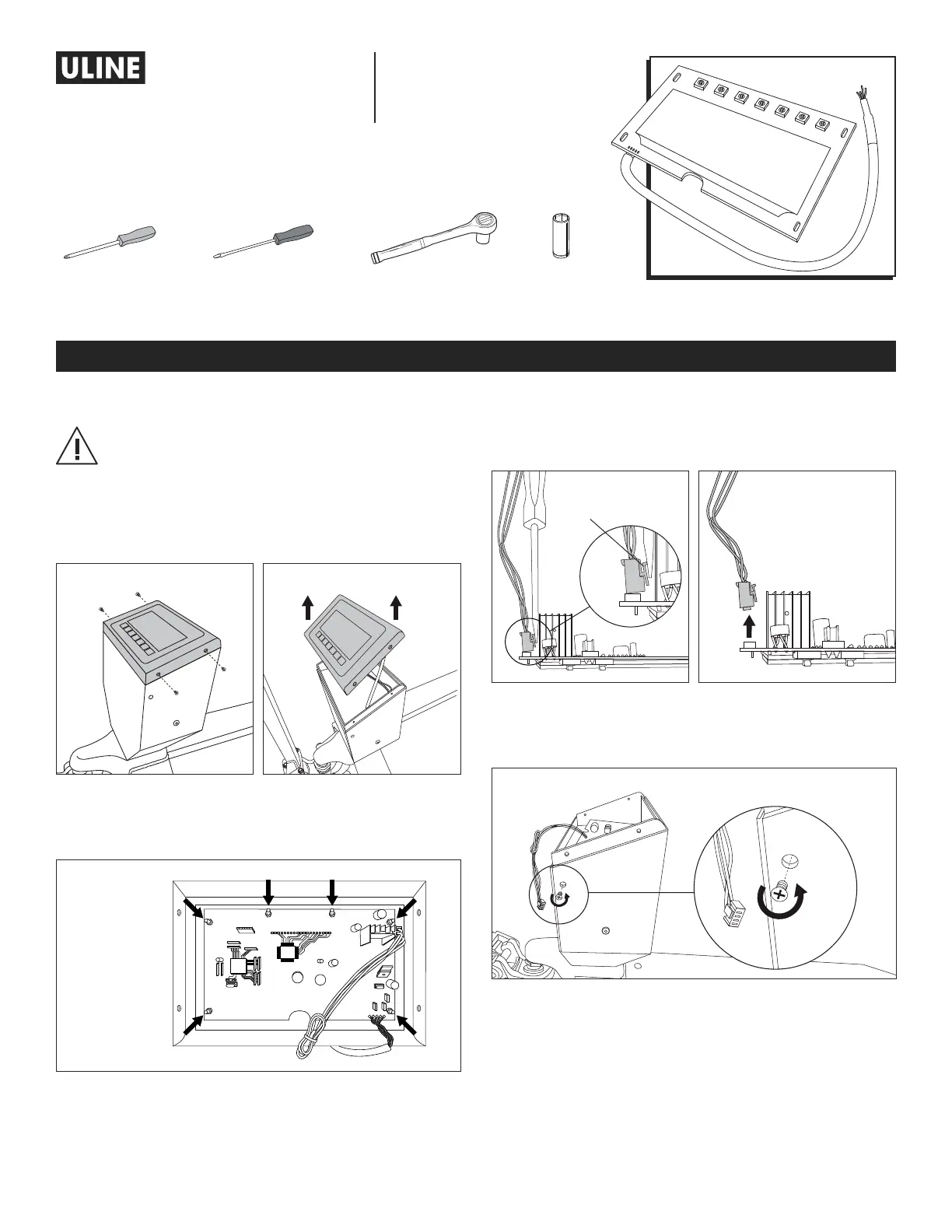

PAGE 1 OF 12 0922 IH-1679-MNBRD

1-800-295-5510

uline.com

MAINBOARD FOR

PALLET TRUCK SCALES

H-1679-MNBRD

INSTRUCTIONS

MAINBOARD REMOVAL

IMPORTANT! Set all screws, nuts, caps and

magnets aside after removal as they will be

used for installation.

1. Remove four screws connecting indicator

faceplate to housing using a Phillips screwdriver.

(See Figures 1-2)

2. Turn faceplate over. Remove six nuts from

mainboard using wrench with 7 mm socket.

(See Figure 3)

Figure 3

3. Lift mainboard to remove from faceplate.

4. Remove red caps from front of mainboard.

5. Disconnect white four-pin connector. Depress tab

with flathead screwdriver to remove. (See Figures 4-5)

6. Remove screws on side of indicator housing (one on

each side) with Phillips screwdriver to release front

panel. (See Figure 6)

TOOLS NEEDED

Phillips ScrewdriverSocket Wrench7 mm SocketFlathead Screwdriver

3 mm Flathead Screwdriver

Figure 1Figure 2

Figure 6

Para Español, vea páginas 5-8.

Pour le français, consulter les pages 9-12.

Figure 4Figure 5

Tab
