Vaddio AV Bridge MATRIX PRO Bruksanvisning

Vaddio Inte kategoriserad AV Bridge MATRIX PRO

Läs gratis den bruksanvisning för Vaddio AV Bridge MATRIX PRO (2 sidor) i kategorin Inte kategoriserad. Guiden har ansetts hjälpsam av 11 personer och har ett genomsnittsbetyg på 4.5 stjärnor baserat på 6 recensioner. Har du en fråga om Vaddio AV Bridge MATRIX PRO eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/2

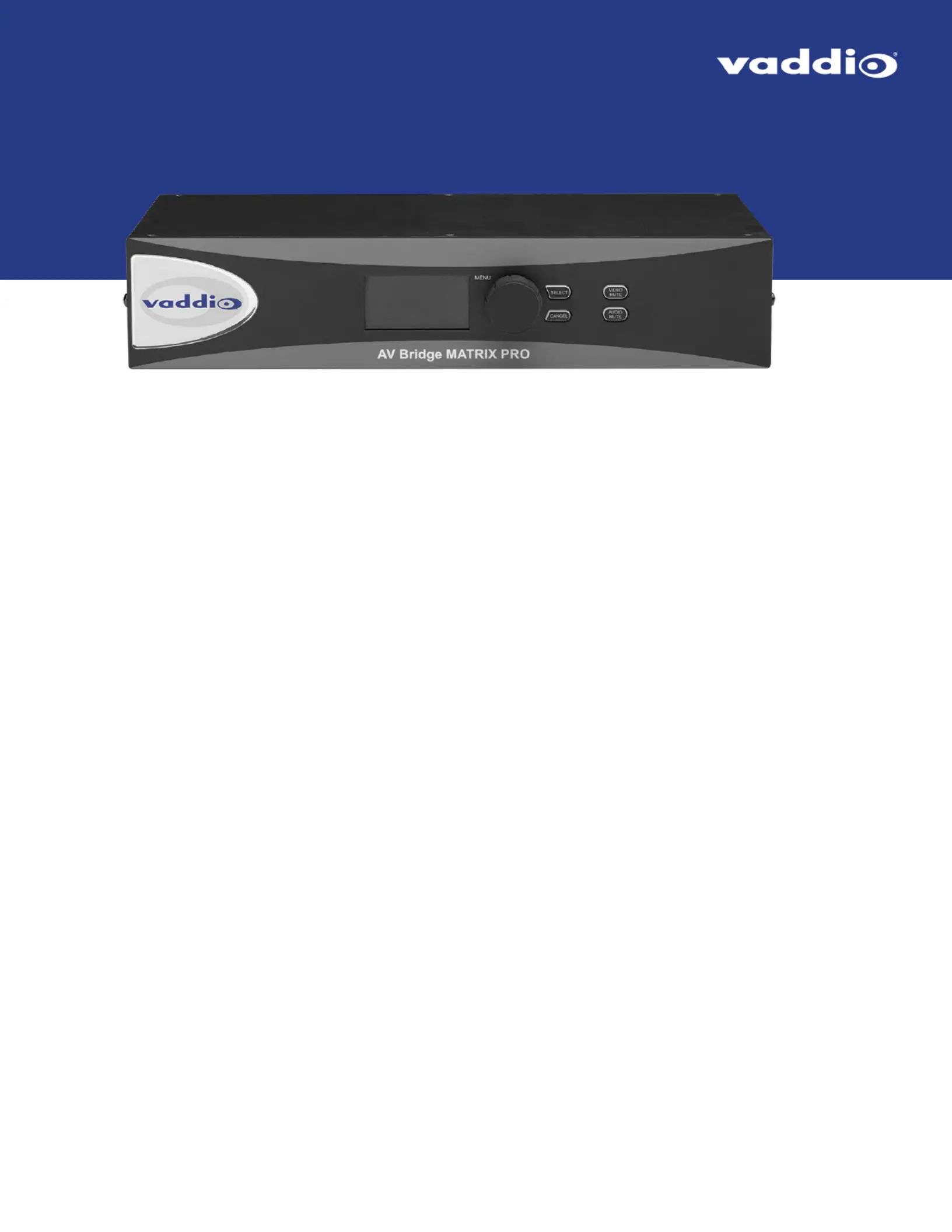

Installation Guide for the

AV Bridge MATRIX PRO

AV Encoder

Document 411-0020-31 Rev B

March 2021

Contents

Overview 1

About this Guide 1

Features 1

A Quick Look at the AV Encoder 2

Front Panel 2

Connector Panel 3

Installation 4

Don’t Void Your Warranty! 4

Cabling Notes 4

Basic Connections 5

About Echo Cancellation 6

RS-232 Serial Communication Settings and Port Pin-outs 7

Powering Up 8

Ensuring Compatibility 8

Next Steps 8

Operation, Storage, and Care 8

Photo Credits 9

Installation Guide for the AV Bridge MATRIX PRO AV Encoder

Produktspecifikationer

Varumärke:	Vaddio
Kategori:	Inte kategoriserad
Modell:	AV Bridge MATRIX PRO
Inbyggd display:	Ja
Vikt:	2520.3543 g
Bredd:	480.8 mm
Djup:	203.2 mm
Höjd:	88.14 mm
Ljudformat som stöds:	AAC, PCM
Videoformat som stöds:	H.264, M-JPEG
Videolägen som stöds:	720p, 1080p
Maximal upplösning:	1440 x 900 pixlar
Antal HDMI-portar:	5
RS-232 port:	1
Ljudutgång:	4 x Line-out
Grafikupplösningar som stöds:	1024 x 768 (XGA), 1280 x 720 (HD 720), 1280 x 768 (WXGA), 1280 x 800 (WXGA), 1360 x 768 (WXGA), 1440 x 900 (WXGA+)
VGA (D-Sub) ingångsportar:	1
Rackmontering:	Ja
Rackkapacitet:	2U
Produktens färg:	Svart
Typ av ethernet-gränssnitt:	Snabb Ethernet
Antal LAN (RJ-45) anslutningar:	12
Equalizer:	Ja
Kabel inkluderad:	AC, USB
Bildfrekvens:	60 fps
Nätverksansluten (Ethernet):	Ja
Stöd för nätverksprotokoll:	RTSP, HLS, Telnet
Likströmsingång:	Ja
AC-adapter inkluderad:	Ja
Antal USB 2.0 anslutningar:	1
Ingående ström:	3.75 A
Ljudanslutning:	4 x Line-in
Likströmsdriftspänning:	24 V
