Sida 1/16

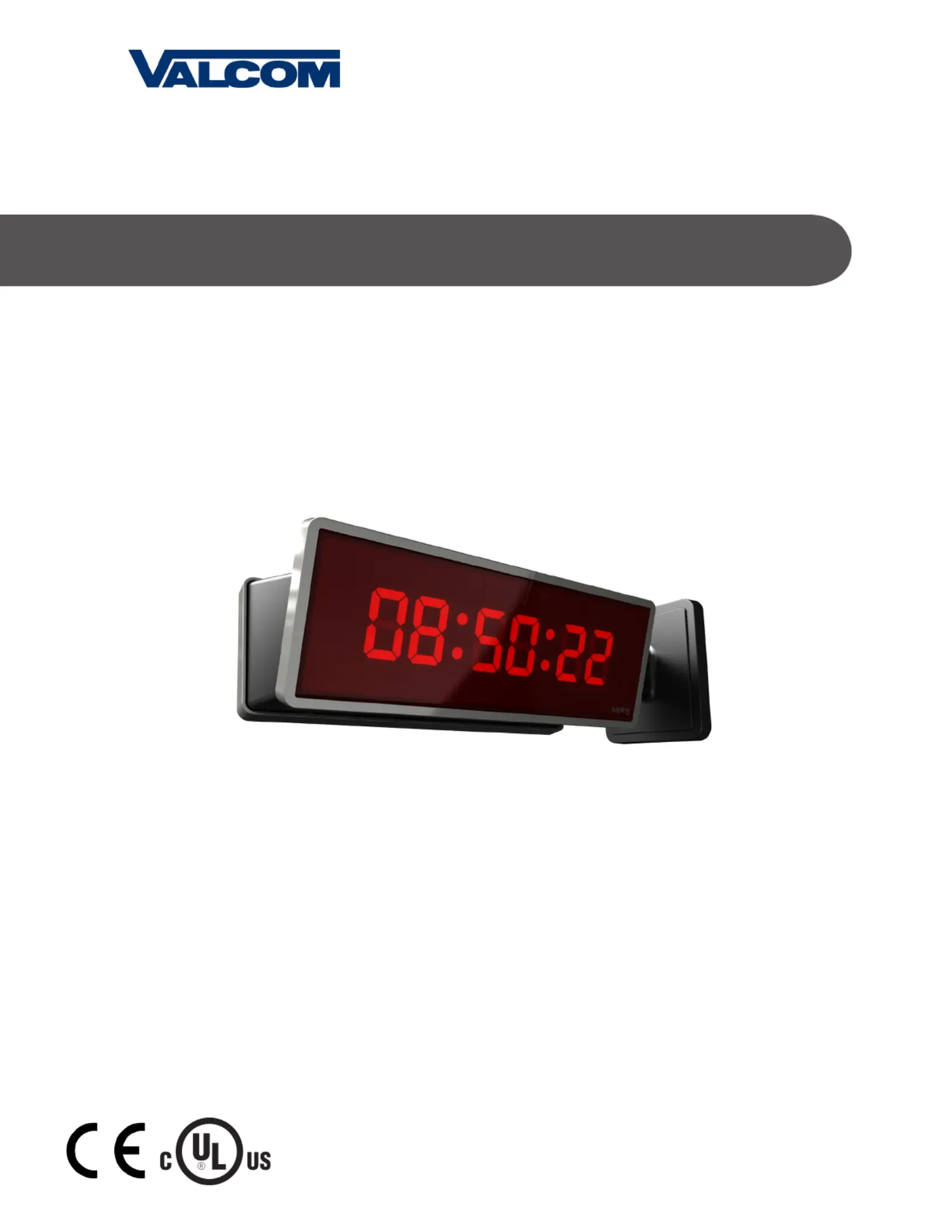

V-D2425 and V-D2440 Digital Clock

Installation Manual V1.03

Valcom, Inc.

5614 Hollins Road

Roanoke, VA 24019

540-563-2000 P.

540-362-9800 F.

www.valcom.com

Valcom, Inc.

5614 Hollins Road

Roanoke, VA 24019

540-563-2000 P.

540-362-9800 F.

www.valcom.com

Table of Contents

V-D2425 and V-D2440 Wired Clock

Table of Contents—2

Flush Mount Installation—3

Surface (Wall) Mount Installation—4

Metal Double Mount Installation—5

Plastic Surface (Wall) Mount Installation—6

Plastic Surface (Wall) Mount Installation—7

Plastic Double Mount Installation—8

Plastic Double Mount Installation—9

Plastic Double Mount Installation—10

Wiring and Jumper Settings—11

2 Wire Digital Communication Wiring Information—12

Troubleshooting—13

Frequently Asked Questions—14

Compliances—15

*manuals may change without prior notice

Valcom, Inc.

5614 Hollins Road

Roanoke, VA 24019

540-563-2000 P.

540-362-9800 F.

www.valcom.com

1. Mount the flush mount box into the wall.

2. Connect the ground wire into the flush mount box using the tooth lockwasher and the machine screw nut (included in the

kit).

3. Disconnect the red filter from the display panel.

4. Connect the wiring as shown on the wiring diagram.

5. IMPORTANT: If using a low voltage system (24 volt) make sure that the transformer is an transformer.isolated

6. Mount the display panel into the flush mount box using the four (4) black machine screws (#6, included in the kit). Make

sure the switches are on the right side.

7. Snap the red filter into the display panel.

Installation Instructions

Flush Mount Installation

Produktspecifikationer

Varumärke:	Valcom
Kategori:	klocka
Modell:	V-D2440
Produkttyp:	Bord
Bredd:	338.1 mm
Djup:	88.9 mm
Höjd:	171.4 mm
Modell:	Digitalt bordsur
Bakgrundsbelysning:	Ja
Produktens färg:	Svart
Skärmtyp:	LED
Vikt inkl. förpackning:	1580 g
Antal per förpackning:	1 styck
Formfaktor:	Torg
Placeringar som kan användas:	Bord
Färg på bakgrundsbelysning:	Röd
