Sida 1/76

Model:WM-3

Installation Manual

It is imperative that the installation instructions within this manual are followed for ●

safety reasons. Vivitek Corporation is not responsible for damages resulting from

incorrectly installed mounts or projectors on to the mount.

Sufcient expertise is required for installing this projector wall mount.●

Do not use the projector wall mount for purposes other than for which it is designed.●

Please contact Vivitek at 1-855-885-2378 with any questions pertaining to the correct ●

installation of this projector mount.

46101 FREMONT BLVD, FREMONT, CA. 94538 - TEL 855.885.2378 - EMAIL: - WWW.VIVITEKUSA.COMPROAV@VIVITEKCORP.COM

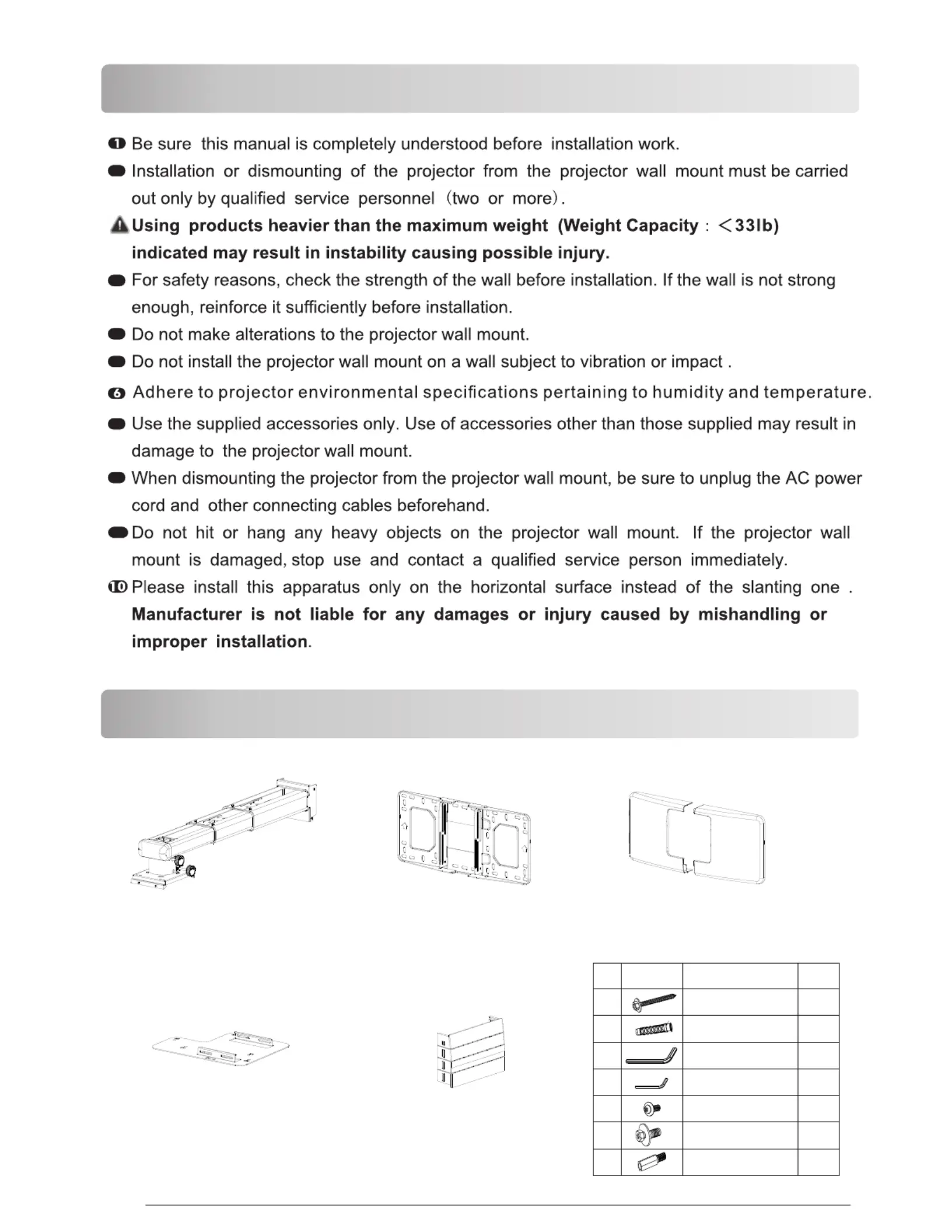

Important Safety

Checking The Supplied Accessories

Wall Plate X 1

Fixed Support Arm X 1

Wall Cover X 1

Projector Mounting

Plate X 1

Screw( )M6X55

Φ10mm Anchor bolt

L5 Allen key

Screw( )M4X10

diagrammatic

presentation

designation

quantity

L3 Allen key

Screw( )M6X15

Wall Plate Cover X 1

Pg.2

M4 connecting

screw

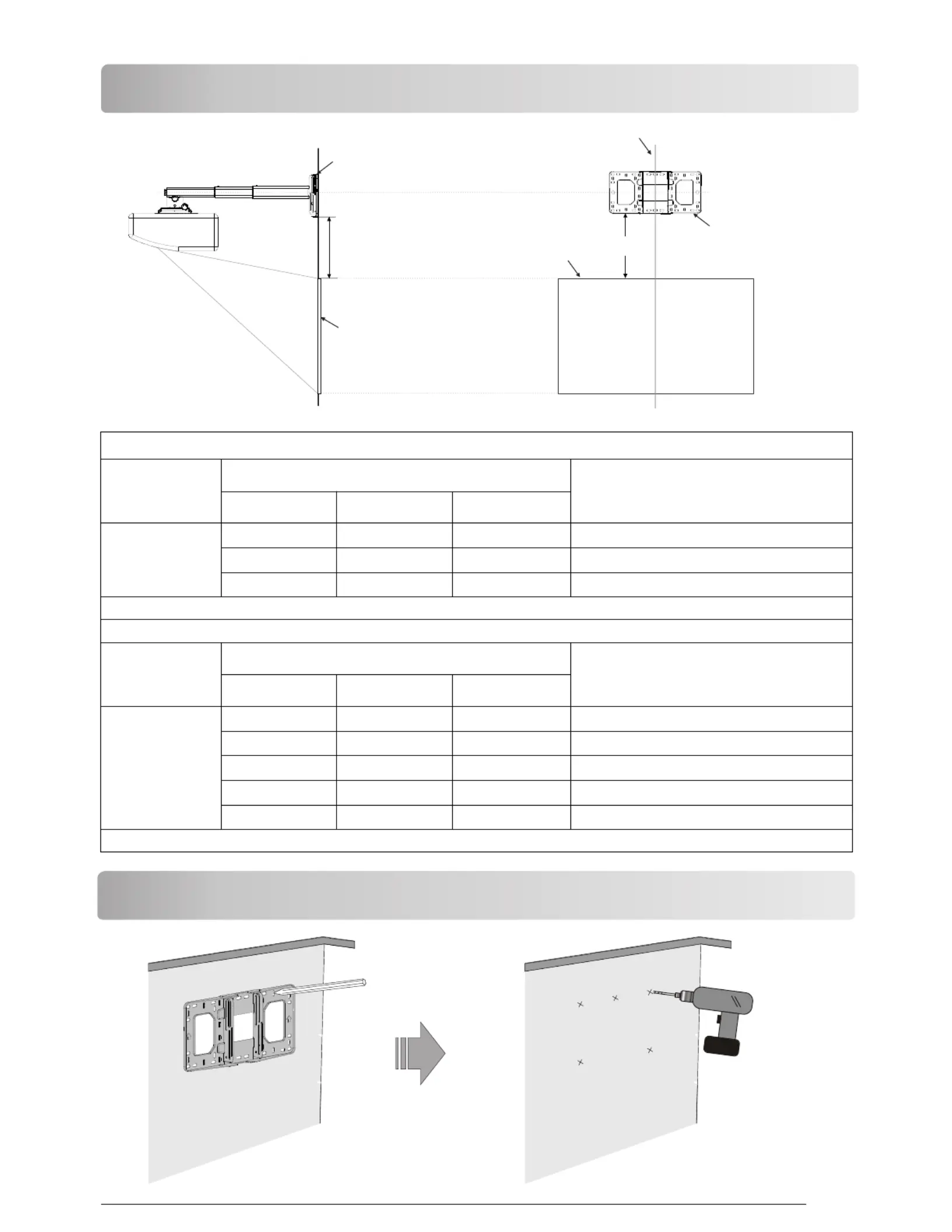

To Set The Projector Wall Mount On The Wall

Checking The Installation Position

Projection screen

V-Offset

Wall plate

Projection screen

Bottom of

mounting plate

Top of image

V-Offset

Wall plate must be aligned to center of screen

Pg.3

WM-3 Mount

Projector

Resolution

V-Offset

(Distance between bottom of wall plate to top of image)

Note: WXGA V-Offset can be calculated for different screen sizes. V-Offset= [screen width/2 (0.351)]

(221cm)87”

(33cm)13”

WXGA

(1280x800)

Image Size

Diagonal Width Height

(35.5cm)14”

(37.8cm) 14.9”

(188cm) (117cm)74” 46”

(239cm) (203cm) (127cm)94” 80” 50”

(254cm) (216cm) (135cm)100” 85” 53”

Projector

Resolution

V-Offset

(Distance between bottom of wall plate to top of image)

(221cm)87”

Image Size

Diagonal Width Height

1080P

(1920x1080P)

(193cm) (109cm) (31.75cm) 76” 43” 12.5”

(234cm) (203cm) (114cm) (33.34cm)92” 80” 45” 13.125”

(239cm) (208cm) (117cm) (34cm)94” 82” 46” 13.375”

(254cm) (221cm) (125cm) (26.2cm)100” 87” 49” 14.25”

(279cm) (244cm) (137cm) (39.37cm)110” 96” 54” 15.5”

Note: V-Offset= [screen width/2 (0.327)] 1080P V-Offset can be calculated for different screen sizes.

Produktspecifikationer

Varumärke:	Vivitek
Kategori:	Beamer
Modell:	DH759USTi
Produkttyp:	Ultra short throw-projektor
Inbyggd display:	Nej
Vikt:	5000 g
Bredd:	287.7 mm
Djup:	374.5 mm
Höjd:	122.6 mm
Antal lampor:	1 lamp(or)
Placering:	Skrivbord
Wi-Fi:	Nej
Videolägen som stöds:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Fast brännvidd:	5.1 mm
Snabbstartsguide:	Ja
Projektorns ljusstyrka:	3500 ANSI-lumen
Projektionsteknik:	DLP
Keystone-korrigering, vertikal:	± 40 °
Matrisstorlek:	0.65 "
Antal HDMI-portar:	2
DVI-port:	Nej
Ljuskällans livslängd:	3000 h
Typ av ljuskälla:	Lampa
Inbyggda högtalare:	Ja
Antal inbyggda högtalare:	2
Certifiering:	FCC, UL, cUL, CB, CE, CCC, KC, PSB, CU, CECP, NOM, ICES-003, C-TICK
Full HD:	Ja
RS-232 port:	1
Grafikupplösningar som stöds:	640 x 480 (VGA), 800 x 600 (SVGA), 1024 x 768 (XGA), 1280 x 1024 (SXGA), 1600 x 1200 (UXGA)
Mobile High-Definition Link (MHL):	Ja
Horisontell synkronisering (min):	15.3 kHz
Horisontell synkronisering (max):	91.4 kHz
Vertikal synkronisering (min):	24 kHz
Vertikal synkronisering (max):	120 kHz
Fjärrkontroll ingår:	Ja
Seriellt gränssnitt:	RS-232
Produktens färg:	Vit
bruksanvisning:	Ja
Analogt signalformatsystem:	NTSC 3.58, NTSC 4.43, NTSC M, PAL B, PAL G, PAL H, PAL I, PAL M, PAL N, SECAM B, SECAM D, SECAM G, SECAM K, SECAM K1, SECAM L
Inbyggd kortläsare:	Nej
Uteffekt (RMS):	20 W
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	380 W
Temperatur vid drift:	0 - 40 ° C
AC-inspänning:	100 - 240 V
Ljuskällans livslängd (ekonomiläge):	7000 h
PC-ljud in:	Ja
Kabel inkluderad:	AC, VGA
Brännviddsintervall:	- mm
Nätverksansluten (Ethernet):	Ja
PC-ljud ut:	Ja
Växelström Frekvens:	50 - 60 hz
Batterier medföljer:	Ja
Strömkälla:	AC
Ljudnivå Lc IEC:	37 dB
Antal USB 2.0 anslutningar:	3
Strömförbrukning i vänteläge:	0.5 W
Kontrastförhållande (medel):	100000:1
Native bildförhållande:	16:9
Garantisedel:	Ja
Produktvikt (oz):	Ja
Typ av kabellåsanslutning:	Kensington
Kvalitet på VGA (D-Sub) porten:	3
Uttag för mikrofon/linje in:	Ja
Lampeffekt:	280 W
Antal S-Video-ingångar:	1
Ingående kompositvideo:	1
Strömförbrukning i PowerSave läge:	320 W
Ljudingång (vänster och höger):	1
Bländarintervall (F-F):	2.5 - 2.5
Projektorns naturliga upplösning:	WUXGA (1920x1200)
Skärmavstånd:	- m
Kompatibla skärmstorlekar:	88 - 110 "
Avståndsförskjutning:	0.33:1
Ljudnivå (strömsparläge):	33 dB
Lampans effekt (strömsparläge):	230 W
3D Ready:	Ja
Förskjutning:	124 %
matristyp:	DMD
