BEDIENUNGSANLEITUNG
VERSION 03/13
AM-39X14/TEMP
EINBAU-MESSGERÄT
BEST.-NR.: 10 30 72
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Produkt verfügt über eine Skala von -50 °C bis +50 °C und ist ideal zum Bau eines
Temperaturanzeigegerätes. Je nach Anwendung ist eine externe Beschaltung notwendig. Das
Produkt darf nur im eingebauten Zustand in Betrieb genommen werden. Die entsprechenden
Vorschriften müssen beachtet werden. Der Skalenzeiger kann an der Schraube feinjustiert
werden. Das Produkt ist nur für den Anschluss an Gleichstrom-Stromkreise vorgesehen.
Beachten Sie die entsprechenden technischen Daten!
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• Messgerät
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Das Einbaumessgerät darf nicht für medizinische Zwecke eingesetzt werden.
• Seien Sie besonders vorsichtig beim Umgang mit Spannung >35 V/DC. Bereits
bei dieser Spannung können Sie bei Berührung elektrischer Leitungen einen
lebensgefährlichen elektrischen Schlag erhalten.
• Eine Verwendung in Feuchträumen oder im Freien ist nicht zulässig.
• Überschreiten Sie auf keinen Fall den maximal zulässigen Messbereich. Beachten
Sie unbedingt die technischen Daten.
• Schalten Sie vor dem Einbau des Messgerätes die elektrische Anlage
spannungslos.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,oderdieErfassungin
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2013 by Voltcraft® V1_0313_02-KV
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

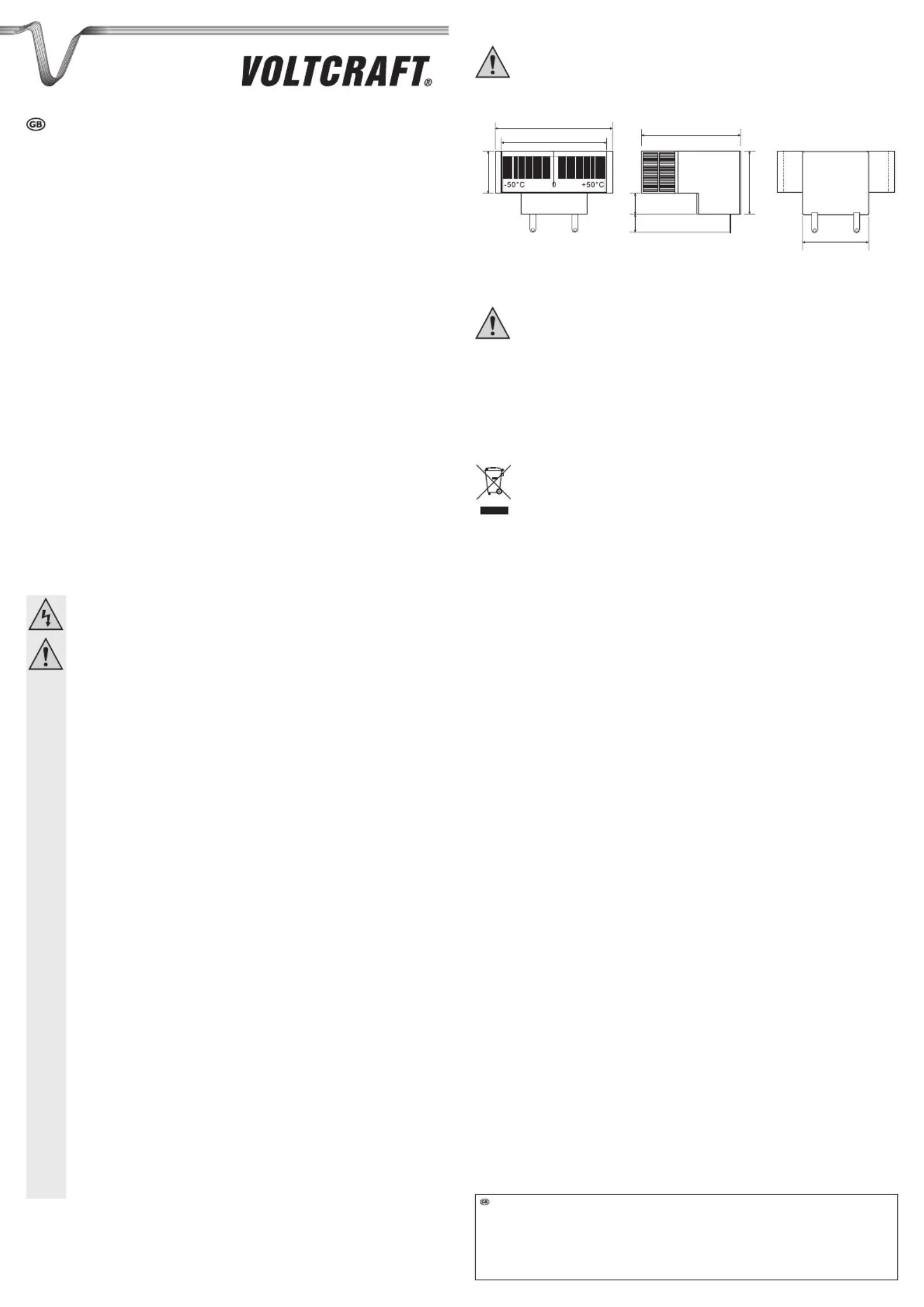

EINBAU
Der Einbau und die Installation darf nur durch eine Fachkraft erfolgen, welche
mit den erforderlichen Vorschriften und möglichen Gefahren vertraut ist.

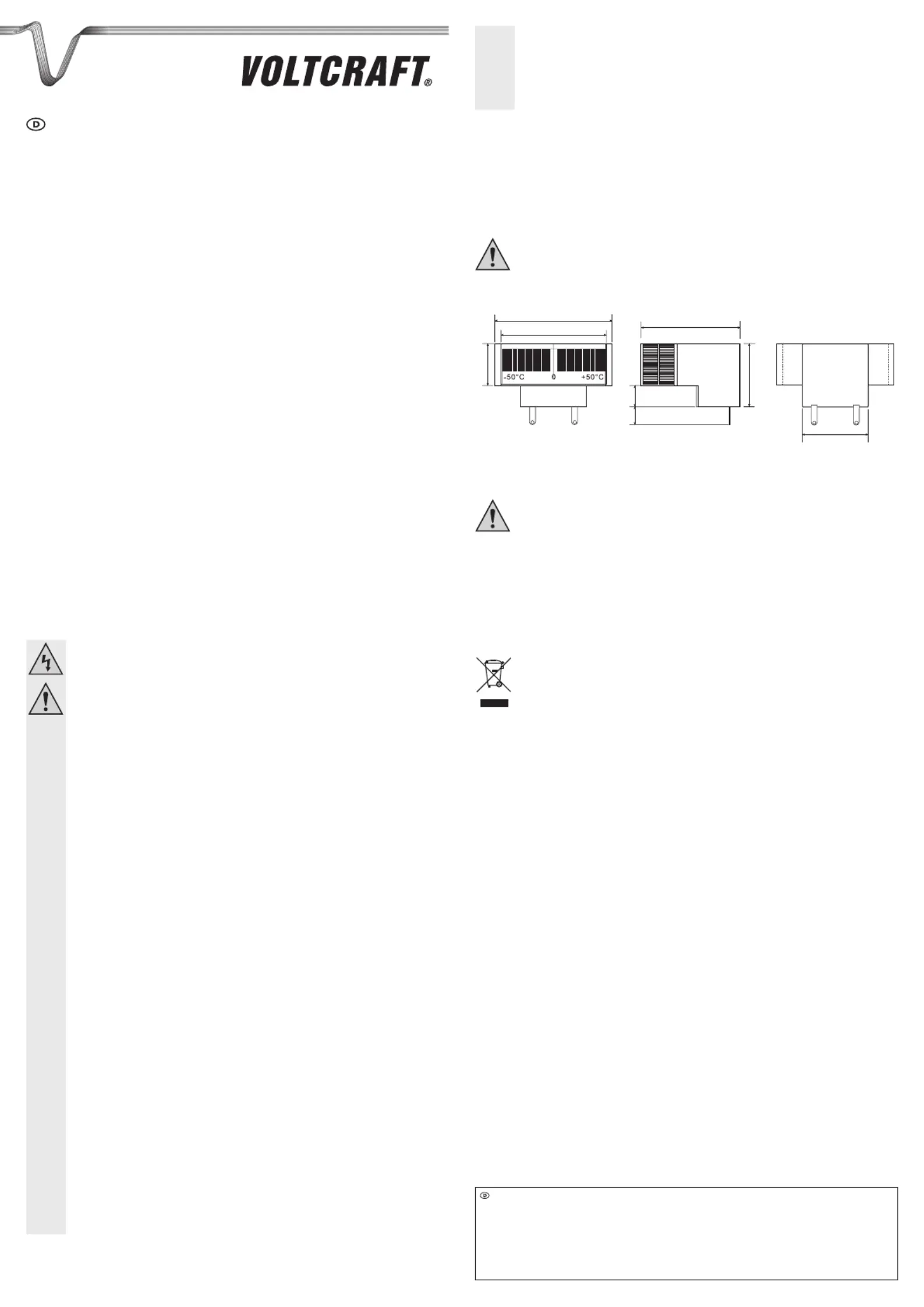

Befestigen Sie das Einbaumessgerät sorgfältig. Die entsprechenden Abmessungen (in mm)
können Sie folgender Skizze entnehmen.
22,0
39,0
35,0
33,0
20,0
14,0
6,0 5,5
ANSCHLUSS
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen
Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den
Sicherheitshinweisen vollständig und aufmerksam durch!
Stellen Sie keinen Anschluss her, wenn die Leitungen unter Spannung stehen.
Der Anschluss des Einbaumessgeräts muss mittels Reihenschaltung erfolgen. Schließen
Sie das Einbaumessgerät an den beiden rückseitigen Lötanschlüssen und an. Achten Sie + -
unbedingt auf korrekte Polariät, um Beschädigungen des Produkts zu vermeiden.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzum
Umweltschutz.
TECHNISCHE DATEN
Skala ..............................................
-50 °C bis +50 °C mit Null-Mittelstellung
Messbereich (Vollausschlag) ......... ±250 µA
Innenwiderstand ............................ 650Ω
Max. zulässige Stromstärke .......... 1 mA
Genauigkeit ................................... ±5 %
Messwerk ...................................... Drehspule
Einbaumaße 35 x 14 mm ..................................
Elektrischer Anschluss ................... Lötanschluss
Gewicht ca. 11 g ..........................................
