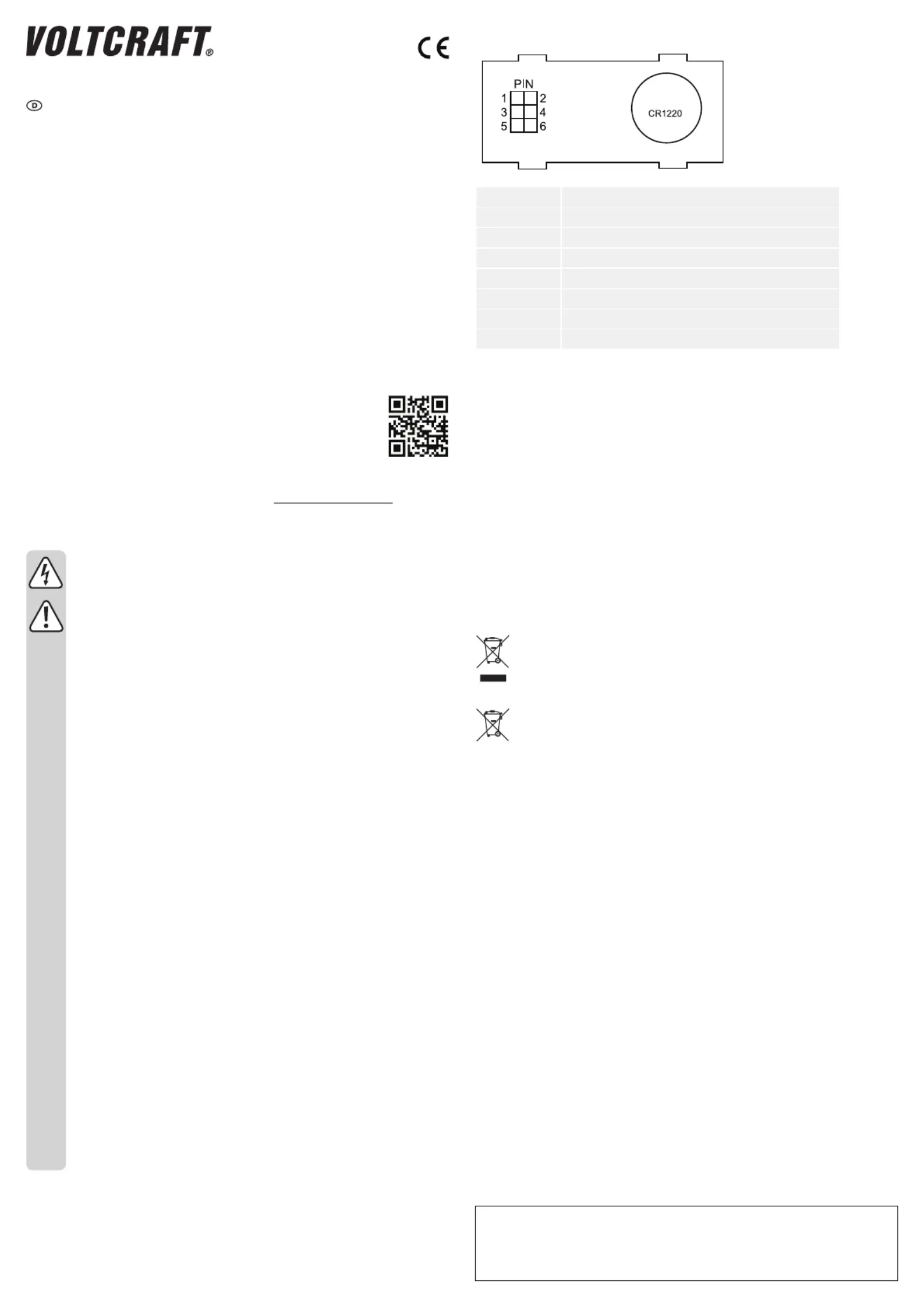

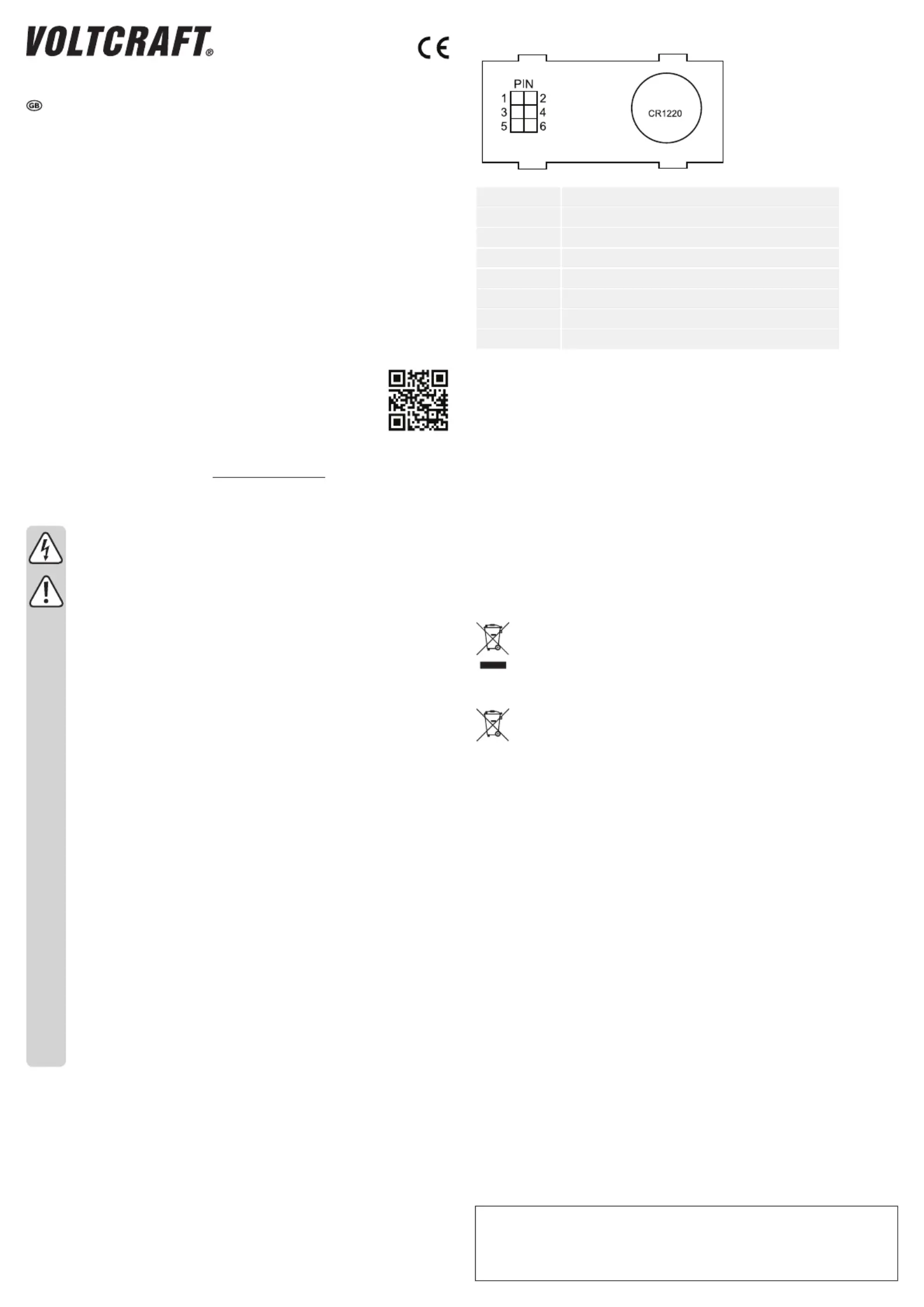

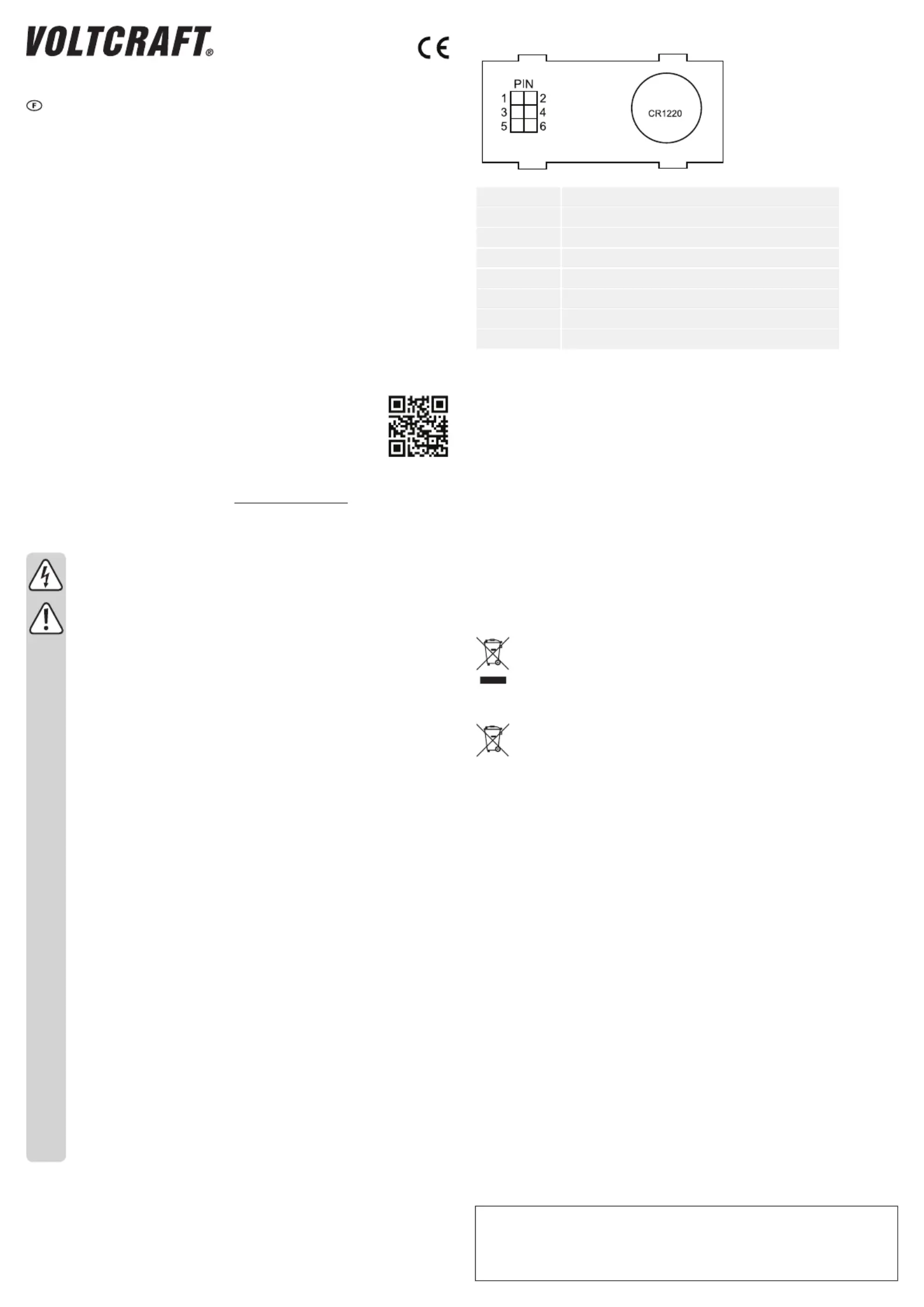

Bedienelemente
Pin Beschreibung
PIN 1 Aufwärtszähler (Count-up)
PIN 2 Erde (GND)
PIN 3 Reset
PIN 4 18 Hz Frequenz
PIN 5 Display Beleuchtung (BL+) 9 V/DC
PIN 6 Display Beleuchtung (BL-)
CR 1220 Batterie 3 V/DC
Inbetriebnahme
Stecken Sie die Batterie mit der richtigen Polung in den Batteriehalter und das Produkt ist automatisch in
Betrieb.
a) Aufwärtszähler
• Der Zähler wird mittels potentialfreien Kontakt von PIN 1 (Count-up) mit PIN 2 (GND) um eine Zahl erhöht.
b) Reset
• Um den Zähler zurückzusetzen, verbinden Sie PIN 3 (Reset) und PIN 2 (GND).
c) Up-count Frequenz einstellen (maximale Anzahl an Zählimpulsen pro Sekunde)
• Die normale und maximale Up-count Frequenz beträgt 4 Hz.
• Um die Frequenz auf 18 Hz zu erhöhen, verbinden Sie PIN 4 mit PIN 2 (GND).
d) Display-Beleuchtung „BL+”, „BL-”
• Um die Display-Beleuchtung zu aktivieren, verbinden Sie eine 9 V/DC Spannung mit PIN 5 (BL+) und
PIN 6 (BL-).
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.
b) Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-
Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung 3 V/DC ............................................................
Betriebsspannung (Display) 9 V/DC) ............................................
Stromaufnahme ...............................................................ca. 30 μA
Betriebstemperatur 0 bis +50 °C ..........................................................
Lagertemperatur -20 bis +70 °C ..............................................................
Bertriebsluftfeuchtigkeit <80 % ...................................................
Lagerluftfeuchtigkeit <80 % ........................................................
Abmessungen (B x H x T) 48 x 24 x14 mm ...............................................
Gewicht 20 g ............................................................................
Bedienungsanleitung
Zählermodul
Best.-Nr. 126565
Bestimmungsgemäße Verwendung
Das Zählermodul ist ein Messgerät in DIN-Größe, welches für die Installation in Stromversorgungen,
Laborgeräten, Regelkonsolen, usw. konzipiert ist.
Das Zählermodul hat eine Aufwärts-Zählfunktion (Count-up) von bis . Der Zähler wird um eine Zahl 0 999999
erhöht, wenn PIN 1 (Count-up) mit PIN 2 (GND) Kontakt schliesst.
Das Modul darf nur dann betrieben werden, wenn es in ein entsprechendes Gehäuse, eine Gerätekonsole
oder ähnlichem eingebaut ist.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Zählermodul
• Batterie (CR1220)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Batterien
• Achten Sie beim Einlegen der Batterie auf die richtige Polung.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien
können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten
Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. Lassen Sie die Batterie
nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnte.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie
nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht
Explosionsgefahr!
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2017 by Conrad Electronic SE. *126565_v2_0217_02_jh_m_de_(2)
