BEDIENUNGSANLEITUNG

VERSION 11/12

TEMPERATUR-SCHALTMODUL

BEST.-NR.: 12 66 09 TCM 220

BEST.-NR.: 12 66 96 TCM 320

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist ein Temperaturmessgerät in DIN-Größe, welches für die Installation in

Stromversorgungen, Laborgeräten, Regelkonsolen, usw. konzipiert ist. Es kann Temperaturen

von -30 bis 70 ºC messen. Betreiben Sie dieses Produkt nur über 3 V/DC (Gleichspannung).

Dieses Produkt ist nur für den Gebrauch in Innenräumen zugelassen. Kontakt mit Feuchtigkeit

muss unter allen Umständen vermieden werden.

Das Schaltmodul darf nur dann betrieben werden, wenn es in ein entsprechendes Gehäuse,

eine Gerätekonsole oder ähnlichem eingebaut ist.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/

oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich

die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt

nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

LIEFERUMFANG

Temperatur-Schaltmodul•

Bedienungsanleitung•

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die

Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht

befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden

keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/

Garantie.

Personen / Produkta)

Bohren Sie keine zusätzlichen Löcher oder zusätzliche Schrauben in das Gehäuse, •

um das Produkt zu installieren.

Der Lieferant oder Hersteller übernimmt keinerlei Verantwortung für •

Unannehmlichkeiten oder Probleme, die aufgrund falscher Anzeigen dieses

Gerätes entstehen.

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.•

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder •

zu einem gefährlichen Spielzeug werden.

Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, •

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen

und Lösungsmitteln.

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.•

Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer •

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb

ist nicht mehr gewährleistet, wenn das Produkt:

sichtbare Schäden aufweist, -

nicht mehr ordnungsgemäß funktioniert, -

über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen -

gelagert wurde oder

erheblichen Transportbelastungen ausgesetzt wurde. -

Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall •

aus bereits geringer Höhe wird es beschädigt.

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der •

übrigen Geräte, an die das Produkt angeschlossen wird.

Sonstigesb)

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die •

Sicherheit oder den Anschluss des Produktes haben.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von •

einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich

Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie

sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

INSTALLATION

Machen Sie eine rechteckigen Frontplattenausschnitt mit den folgenden Abmessungen: 1.

B45.5mm x H22 mm für TCM220 oder B68.5mm x H33 mm für TCM320.

Stecken Sie das Schaltmodul durch die Öffnung und schieben Sie es vorsichtig am vorderen 2.

Gehäuse, nicht am LC-Display, in die richtige Position. Stellen Sie sicher, dass das Modul

fest sitzt.

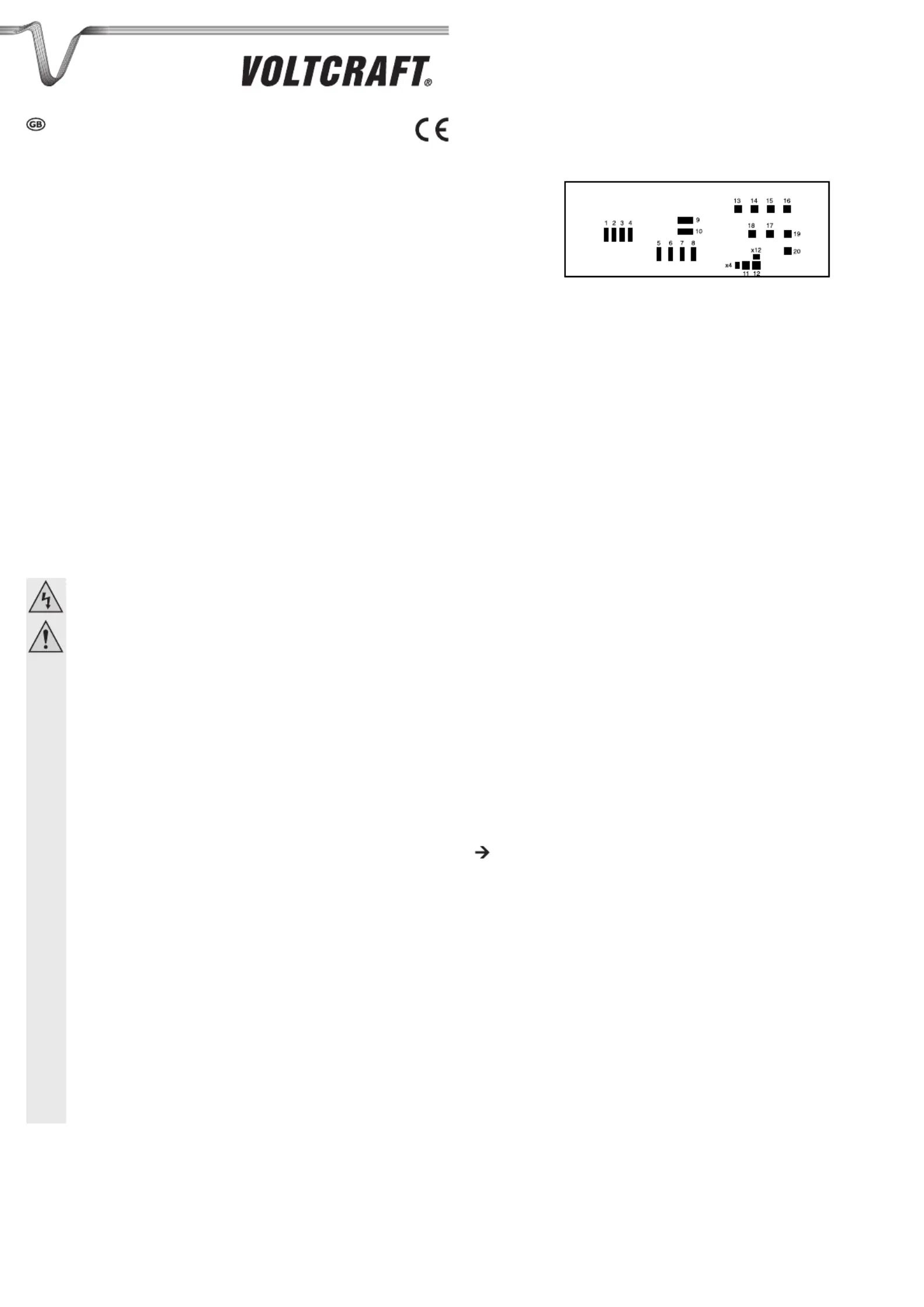

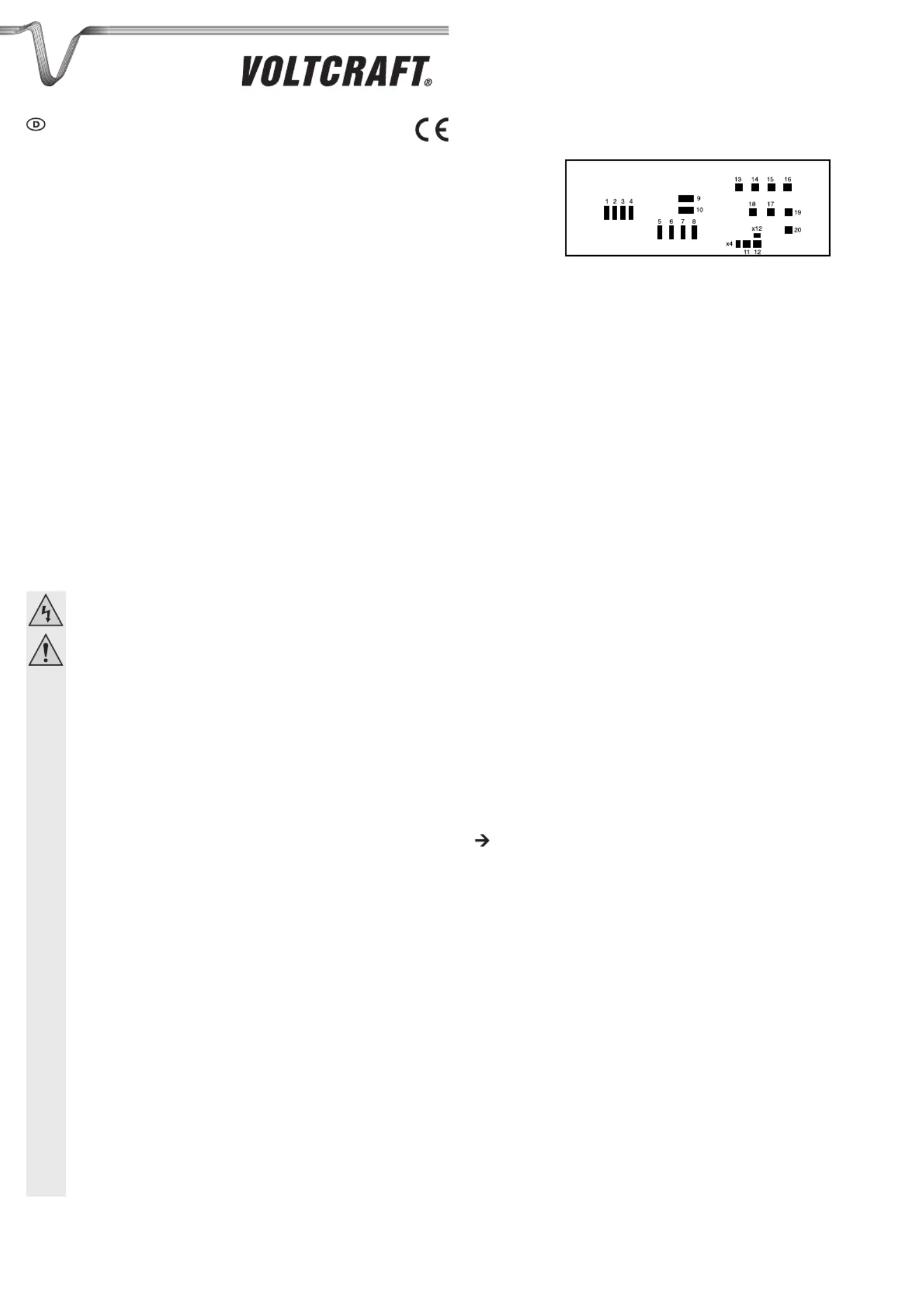

LÖTSTELLEN-ANORDNUNG

1. TH 1.1 1. Anschluss der Temperatursonde für Kanal 1

2. TH 1.2 2. Anschluss der Temperatursonde für Kanal 1

3. TH 2.1 1. Anschluss der Temperatursonde für Kanal 2

4. TH 2.2 2. Anschluss der Temperatursonde für Kanal 2

5. VDD-Tasten Gemeinsamer Eingang für alle Tasten

6. MIN/MAX positiver Eingang für Taste „MIN/MAX“

7. PLUS positiver Eingang für Taste „PLUS“

8. ALARM positiver Eingang für Taste „ALARM“

9. GND Masseanschluss Spannungsversorgung

10. VDD positiver Eingang für Spannungsversorgung, 3V

11. LED+ LED externe Spannung, positiv (3 V, 50 mA)

12. LED–LED externe Spannung, negativ

13. AL_HI_CH1 Hochtemperatur-Alarmsignal für Kanal 1 (3 V; 2 mA)

14. AL_HI_CH2 Hochtemperatur-Alarmsignal für Kanal 2 (3 V; 2 mA)

15. AL_LO_CH1 Tieftemperatur-Alarmsignal für Kanal 1 (0,2 V; 2 mA)

16. AL_LO_CH2 Tieftemperatur-Alarmsignal für Kanal 2 (0,2 V; 2 mA)

17. DATA_OUT serieller Datenausgang aktuelle Temperatur

18. Clock Taktgeber-Ausgang

19. BUZ–Negativer Ausgang Alarm-Summer

20. BUZ+ Positiver Ausgang Alarm-Summer

x4 4 Plus-Lötbrücke, beim Schließen erfolgt Anschluss der

Hintergrundbeleuchtung an die interne Spannungsversorgung VDD

x12 12 Masse-Lötbrücke, beim Schließen erfolgt Anschluss der

Hintergrundbeleuchtung an die interne Spannungsversorgung VDD

ANSCHLUSS

Löten Sie die stromlos geschalteten Drähte der Stromversorgung des Batteriepacks (3 V/DC)

andieLötanschlussächen„VDD“(10)und„GND“(9).

Schließen Sie das Modul an ein geeignetes Tastenfeld an. Verbinden Sie hierzu geeignete

Anschlussdrähte mit dem positiven Eingang der Tasten „MIN/MAX“ (6), „PLUS“ (7) und

„ALARM“(8),verbindenSiedieanderenEndenderDrähtemitderLötanschlussäche„VDD-

Tasten“ (5).

FürdieLED,lötenSieeinenAnschlussdrahtvon“VDD”(10)zurLötanschlussäche„LED+“(11)

und von „GND“ (9) an „LED–“ (12).

Zum Anschluss an einen Computer, verbinden Sie „GND“ (9) mit der Erdungsklemme

des Steckers, „DATA_OUT“ (17) an die Datensendeklemme und „CLOCK“ (18) an die

Datenempfangsklemme.

BEDIENUNG

Wenn Sie keine Tasten an das Modul angeschlossen haben, können sie die

Einstellungen auch vornehmen, indem Sie eine 3 V/DC-Spannung entsprechend lang an

dieLötanschlussächenanlegen.

Durch Betätigen einer beliebigen Taste nach Anlegen der Spannung wird der automatisch •

auf 10 Sekunden gestellte Messzyklus für die Temperaturen beider Kanäle auf 2 Sekunden

gekürzt.

Um zwischen Kanal 1 (CH1) und Kanal 2 (CH2) zu schalten, drücken Sie kurz die „PLUS“ •

-Taste.

Um die gespeicherte Minimal- und Maximaltemperatur des ausgewählten Kanals •

anzuzeigen, drücken Sie die „MIN/MAX“-Taste. Wenn Sie die „MIN/MAX“-Taste 3s drücken

und halten, stellt sich der interne MIN/MAX-Wert auf die tatsächliche Temperatur des

ausgewählten Kanals ein.

ALARM EINSTELLEN

Wählen Sie den gewünschten Kanal mit der „PLUS“-Taste aus.1.

Drücken und halten Sie die „ALARM“-Taste 3s lang, um in den Alarm-Einstellmodus zu 2.

gelangen.

Drücken Sie die „PLUS“-Taste, um die Tieftemperaturgrenze einzustellen. Die Temperatur 3.

wird in 1°C -Schritten von -30 bis 70 °C erhöht.

Drücken Sie die „ALARM“-Taste, um zur Einstellung der Hochtemperaturgrenze zu gehen. 4.

Gehen Sie wie bei der Tieftemperaurgrenze vor.

Drücken Sie erneut die „ALARM“-Taste, um die Alarm-Einstellung zu beenden. Um den 5.

Alarm-Einstellmodus vorzeitig zu beenden, drücken Sie die „MIN/MAX“-Taste. Das Gerät

verlässt automatisch den Alarm-Einstellmodus, wenn 8 Sekunden lang keine Aktionen

erfolgen.
