DECLARATION OF CONFORMITY (for USA)

Responsible Party : KORG USA INC.

Address : 316 SOUTH SERVICE ROAD, MELVILLE

Telephone : 1-631-390-6500

Equipment Type : Audio Interface with Tuner

Model : amPlug I/O

This device complies with Part 15 of FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference,and (2) this device must accept

any interference received, including interference that may cause undesired operation.

IMPORTANT NOTICE TO CONSUMERS

This product has been manufactured according to strict specications and voltage

requirements that are applicable in the country in which it is intended that this product

should be used. If you have purchased this product via the internet, through mail order,

and/or via a telephone sale, you must verify that this product is intended to be used in

the country in which you reside.

WARNING: Use of this product in any country other than that for which it is intended

could be dangerous and could invalidate the manufacturer’s or distributor’s warranty.

Please also retain your receipt as proof of purchase otherwise your product may be

disqualied from the manufacturer’s or distributor’s warranty.

Précautions

Emplacement

L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais

fonctionnement.

• En plein soleil

• Endroits très chauds ou très humides

• Endroits sales ou fort poussiéreux

• Endroits soumis à de fortes vibrations

• A proximité de champs magnétiques

Alimentation

Lorsque vous n’utilisez pas l’appareil, n’oubliez pas de le mere hors tension. Retirez

les piles pour éviter toute fuite lorsque l’appareil ne sera pas utilisé pendant de longues

périodes de temps.

Interférences avec d’autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent sourir

d’interférences à la réception. Veuillez dès lors faire fonctionner cet appareil à une distance

raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument

avec soin.

Entretien

Lorsque l’instrument se salit, neoyez-le avec un chion propre et sec. Ne vous servez

pas d’agents de neoyage liquides tels que du benzène ou du diluant, voire des produits

inammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Evitez toute intrusion d’objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l’instrument. Si le liquide

se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une

électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier

(trombones, par ex.).

Note concernant les dispositions (Seulement EU)

Si ce symbole apparait sur le produit, le manuel, les piles ou les packs de

piles, cela signie que vous devez le recycler d’une manière correcte an de

prévenir les dommages pour la santé humaine et les dommages potentiels

pour l’environnement. Contactez votre administration locale pour de plus

amples renseignements concernant la bonne méthode de recyclage. Si la pile

contient des métaux lourds au-delà du seuil réglementé, un symbole chimique

est aché en dessous du symbole de la poubelle barrée d’une croix sur la pile

ou le pack de piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécications sévères et des besoins en tension

applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via

l’internet, par vente par correspondance ou/et vente par téléphone, vous devez vérier

que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L’utilisation de ce produit dans un pays autre que celui pour lequel il a été

conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez

bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque

de ne plus être couvert par la garantie du fabricant ou du distributeur

Apple, iPad, iPhone et iPod sont des marques de Apple Inc. déposées aux États-Unis

et dans d’autres pays.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées

de leur détenteur respectif.

Les caractéristiques et l’aspect du produit sont susceptibles d’être modifiés sans avis

préalable en vue d’une amélioration.

Precautions

Location

Using the unit in the following locations can result in a malfunction.

• In direct sunlight

• Locations of extreme temperature or humidity

• Excessively dusty or dirty locations

• Locations of excessive vibration

• Close to magnetic fields

Power supply

Be sure to turn the power switch to OFF when the unit is not in use. Remove the baery in

order to prevent it from leaking when the unit is not in use for extended periods.

Interference with other electrical devices

Radios and televisions placed nearby may experience reception interference. Operate this

unit at a suitable distance from radios and televisions.

Handling

To avoid breakage, do not apply excessive force to the switches or controls.

Care

If the exterior becomes dirty, wipe it with a clean, dry cloth. Do not use liquid cleaners such

as benzene or thinner, or cleaning compounds or ammable polishes.

Keep this manual

After reading this manual, please keep it for later reference.

Keeping foreign matter out of your equipment

Never set any container with liquid in it near this equipment. If liquid gets into the

equipment, it could cause a breakdown, re, or electrical shock. Be careful not to let metal

objects get into the equipment.

Notice regarding disposal (EU only)

If this symbol is shown on the product, manual, baery, or package, you must

dispose of it in the correct manner to avoid harm to human health or damage

to the environment. Contact your local administrative body for details on the

correct disposal method. If the baery contains heavy metals in excess of the

regulated amount, a chemical symbol is displayed below the symbol on the

baery or baery package.

THE FCC REGULATION WARNING (for USA)

NOTE: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by turning the equipment

o and on, the user is encouraged to try to correct the interference by one or more of

the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

•

Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

If items such as cables are included with this equipment, you must use those included

items.

Unauthorized changes or modication to this system can void the user’s authority to

operate this equipment.

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

CAN ICES-3 B / NMB-3 B

* Apple, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in the U.S.

and other countries.

* All product names and company names are the trademarks or registered trademarks of

their respective owners.

* Specifications and appearance are subject to change without notice for improvement.

VOX amPlug I/O Owner’s Manual

Thank you for purchasing the VOX amPlug I/O Audio Interface with Tuner.

To take full advantage of this product and to ensure trouble-free operation,

please read this owner’s manual carefully and use the product as directed.

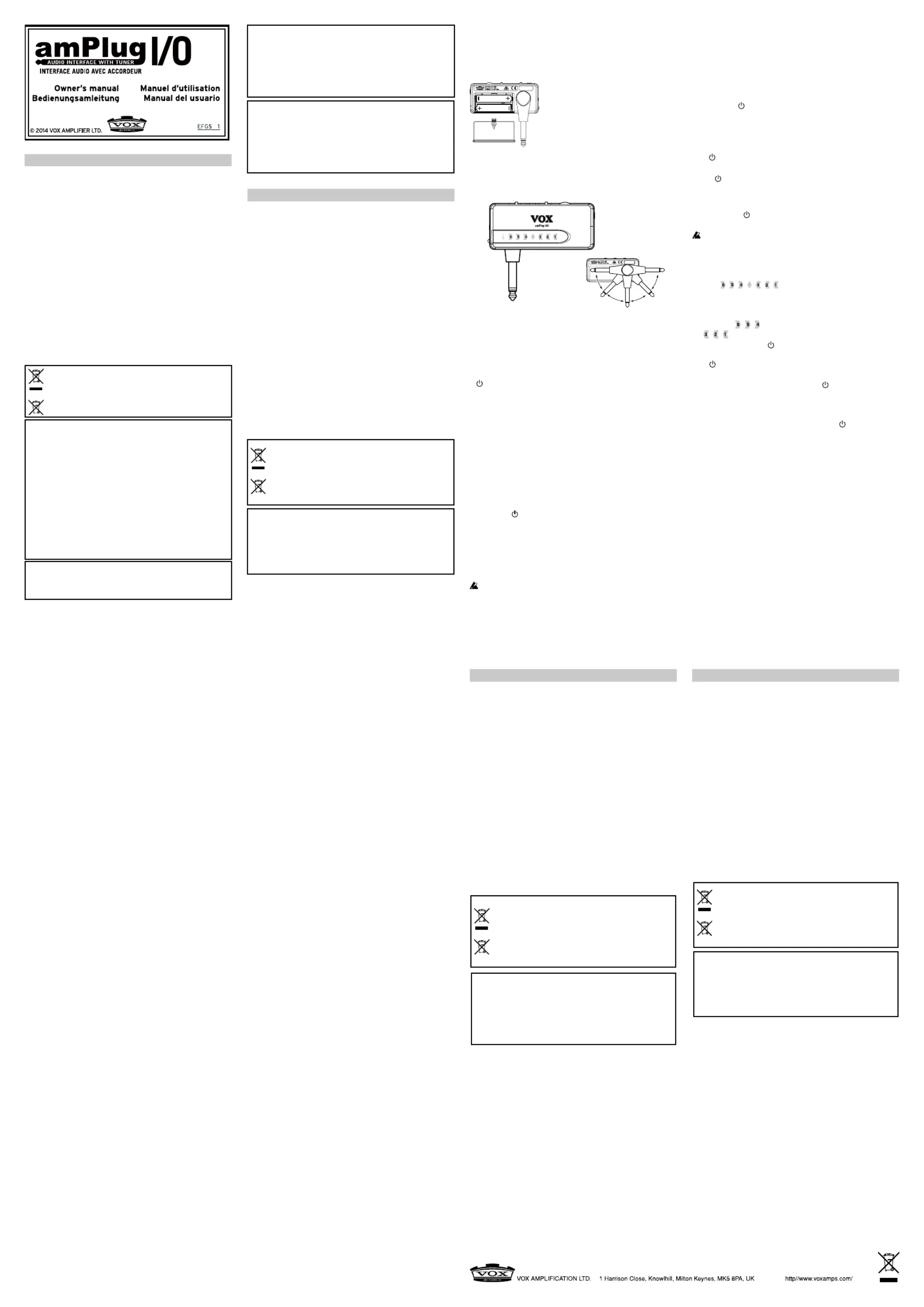

Installing Batteries

Remove the battery compartment cover. Insert

two AAA batteries as shown in the figure to

the left. Be sure to observe the correct polarity

when installing the batteries.Replace the bat-

teries when the power indicator becomes blink.

Note: Depleted batteries must be removed

from the amPlug I/O immediately. If you leave

them in, malfunctions such as battery leakage

may occur. You should also remove the batteries if you will not be using

the amPlug I/O for an extended period of time.

Guided Panel Tour

4 5 6 7

1. Input plug: Connect your guitar. Swivel the plug as shown. Adjust the

plug angle according to the guitar being used.

2. Power indicator: This indicates whether amPlug I/O is bus-powered or

self-powered (batteries) when it is turned on.

Lights up in green: Bus powered

Lights up in red: Self powered (batteries)

button (tuner power): This turns on/off amPlug I/O when it is self-

powered, or turns on/off the tuner. (→ “Tuning”)

4. USB port: This is where you would use the included USB cable to connect

amPlug I/O to a computer.

5. Battery/bus power switch: This switches the power being used.

(→

“Connecting to the Computer”)

6. GUITAR switch: Adjust according to the output level of the guitar.

7. VOLUME control: This adjusts the output level of the PHONES jack.

8. PHONES jack: This is where you would connect headphones, a mixer

or a recording device.

9. LED meter: As with a meter on a tuner, this shows the shift in pitch

of each string.

Tip: When the

button is held down for approximately one second, the

remaining battery level is shown on the LED meter.

Connecting to the Computer

By connecting amPlug I/O to a computer running Windows 7 or later or

Mac OS 10.8 or later, audio can be recorded and played back. amPlug I/O

can also be used with an Apple iOS device (iOS 7 or later) by using the

Apple USB camera adapter (sold separately).

When connecting to an iOS device, use amPlug I/O on self-powered

(Batteries) mode.

About the VOX USB-ASIO driver (Windows only)

Before using the amPlug I/O, we recommend that you install the VOX

USB-ASIO driver. Download the VOX USB-ASIO driver from the VOX

website (www.voxamps.jp).

Vorsichtsmaßnahmen

Aufstellungsort

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;

• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;

• Staub oder Schmutz in großen Mengen vorhanden sind;

• das Gerät Erschütterungen ausgesetzt sein kann.

• in der Nähe eines Magnetfeldes.

Stromversorgung

Stellen Sie den Neschalter auf OFF, wenn das Gerät nicht benut wird. Wenn Sie das

Gerät über einen längeren Zeitraum nicht benuen, nehmen Sie die Baerien heraus,

damit sie nicht auslaufen.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten

Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten

Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmuung können Sie das Gehäuse mit einem trockenen, sauberen Tuch

abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin,

Verdünnungs- oder Spülmiel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit

in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag

die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem

Produkt, der dazugehörigen Bedienungsanleitung, der Baerie oder der

Verpackung sehen, müssen Sie das Produkt in der vorgeschriebenen Art

und Weise entsorgen um Schäden an der menschlichen Gesundheit und der

Umwelt zu vermeiden. Baerien oder Akkus, die Schadstoe enthalten, sind

auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In

der Nähe zum Mülltonnensymbol bendet sich die chemische Bezeichnung

des Schadstoes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für

Quecksilber.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezikationen und

Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses

Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft

haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für

das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des

Herstellers oder Importeurs hinfällig lassen werden. Bie bewahren Sie diese Quiung

als Kaueleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder

Importeurs ausgeschlossen werden kann.

* Apple, iPad, iPhone, und iPod touch sind in den USA und anderen Ländern registrierte

Markenzeichen von Apple Inc.

* Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen

der betreffenden Eigentümer.

Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung

vorbehalten.

Precauciones

Ubicación

El uso de la unidad en las siguientes ubicaciones puede dar como resultado un mal

funcionamiento:

• Expuesto a la luz directa del sol

• Zonas de extremada temperatura o humedad

• Zonas con exceso de suciedad o polvo

• Zonas con excesiva vibración

• Cercano a campos magnéticos

Fuente de alimentación

Apague la unidad cuando no la use la batería. Retire las baterías si no va a usar la unidad

durante un tiempo largo.

Interferencias con otros aparatos

Las radios y televisores situados cerca pueden experimentar interferencias en la recepción.

Opere este dispositivo a una distancia prudencial de radios y televisores.

Manejo

Para evitar una rotura, no aplique excesiva fuerza a los conmutadores o controles.

Cuidado

Si exterior se ensucia, límpiese con un trapo seco. No use líquidos limpiadores como

disolvente, ni compuestos inflamables.

Guarde este manual

Después de leer este manual, guárdelo para futuras consultas.

Mantenga los elementos externos alejados del equipo

Nunca coloque ningún recipiente con líquido cerca de este equipo, podría causar un

cortocircuito, fuero o descarga eléctrica. Cuide de que no caiga ningún objeto metálico

dentro del equipo.

Nota respecto a residuos y deshechos (solo UE)

Si aparece el símbolo del cubo de basura tachado sobre un producto, su

manual de usuario, la batería, o el embalaje de cualquiera de éstos, significa

que cuando tire dichos artículos a la basura, p1-ha de hacerlo en acuerdo con la

normativa vigente de la Unión Europea para prevenir daños a la salud pública

y al medioambiente. Le rogamos que se ponga en contacto con su oficina o

ministerio de medioambiente para más detalles. Si la batería contiene metales

pesados por encima del límite permitido, habrá un símbolo de un material

químico, debajo del símbolo del cubo de basura tachado.

NOTA IMPORTANTE PARA EL CONSUMIDOR

Este producto p1-ha sido fabricado de acuerdo a estrictas especificaciones y requerimientos

de voltaje aplicables en el país para el cual está destinado. Si p1-ha comprado este producto

por internet, a través de correo, y/o venta telefónica, debe usted verificar que el uso de

este producto está destinado al país en el cual reside.

AVISO: El uso de este producto en un país distinto al cual está destinado podría resultar

peligroso y podría invalidar la garantía del fabricante o distribuidor.

Por favor guarde su recibo como prueba de compra p1-ya que de otro modo el producto

puede verse privado de la garantía del fabricante o distribuidor.

* Apple, iPad, iPhone y iPod touch son marcas comerciales de Apple Inc., registradas

en EE. UU. y en otros países.

* Todos los nombres de productos y compañías son marcas comerciales o marcas

registradas de sus respectivos propietarios.

* Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por

mejora.

Using amPlug I/O Bus-Powered

Set the battery/bus power switch on amPlug I/O to “USB”, and then connect

amPlug I/O to the computer using the included USB cable. The power indi-

cator lights up in green, and amPlug I/O will operate as an audio interface.

When the USB cable is disconnected from the computer, amPlug I/O turns off.

Using amPlug I/O Self-Powered (Batteries)

Set the battery/bus power switch on amPlug I/O to “BATTERY”, and then

hold down the button for approximately one second. The power indicator

lights up in red, and amPlug I/O will operate as an audio interface/tuner.

Connect amPlug I/O to the iOS device or computer using the included USB cable.

When the USB cable is disconnected from the connected device, the audio

interface function turns off. To turn off the tuner function, hold down

the button for approximately one second.

Tip: If amPlug I/O is not connected to an iOS device or a computer when

the

button is held down for approximately one second, amPlug I/O

turns off (the audio interface and tuner functions turn off).

Tuning

1. Hold down the button for approximately one second.

The tuner function turns on, and the LED meter lights up.

When using amPlug I/O as a tuner, set the battery/bus power switch

to “BATTERY”. If amPlug I/O is not connected to a computer when

the battery/bus power switch is set to “USB” (bus powered), the tuner

function cannot be turned on, even if batteries are installed.

2. Play a single tone with the string that you want to tune.

From “

” in the LED meter, the LED for the string

number closest to the played tone will flash. Tune the string until the

LED for the string being tuned flashes.

3. Tune the string until “ ” at the center of the LED meter lights up. If the 

note is flat, “

” on the left side will light up. If the note is sharp,

“ ” on the right side will light up.

For flat tuning, press the

button while the tuner function is turned on.

“ b ” will light up, and the guitar can be tuned down a semitone. When

the button is pressed again, “ ” will turn off, and amPlug I/O will b

return to regular tuning.

To turn off the tuner function, hold down the button for approximately

one second. The LED meter turns off.

If there is no sound input for approximately 5 minutes while the tuner

function is turned on, amPlug I/O automatically turns off (power save

function). To use the tuner function again, press the button to turn it on.

Caution

•

When disconnecting amPlug I/O from your guitar, you must grasp

amPlug I/O near the base of its Input plug. If you grasp it at the end, you

risk breaking amPlug I/O.

•

Disconnect amPlug I/O from your guitar before leaning your guitar

against a wall or laying it on the floor. If you fail to do so, amPlug I/O or

your guitar may strike the floor and be damaged.

•

When connecting the USB cable to amPlug I/O, do not operate its

switches or the VOLUME control. Otherwise, the connected device may

be incorrectly detected.

Specifications

 Power supply: two AAA batteries (alkaline or nickel-metal hydride

are supported) hours (alkaline)  Battery life: approximately 8

 Dimensions (W x D x H): 86 x 38 x 36 (mm)/3.39" x 1.50" x 1.42" (with

the plug in the storage position)  Weight: 40 g/1.41 oz. (Not including

batteries)  Included items: two AAA batteries, USB cable

VOX amPlug I/O Manuel d’utilisation

Nous vous remercions d’avoir choisi l’interface audio amPlug I/O avec

accordeur de VOX. Afin de pouvoir exploiter au mieux toutes les possibilités

offertes par votre nouvel instrument, veuillez lire attentivement ce manuel.

Installation des piles

Retirez le couvercle du compartiment à piles.

Insérez deux piles AAA comme illustré. Veillez

à loger chaque pile en respectant la polarité.

Remplacez les piles quand le témoin s’éteint.

Remarque: Ne tardez jamais à retirer des

piles usées du amPlug I/O. Elles pourraient

en effet se mettre à couler et ainsi endom-

mager l’unité. Remplacez les piles quand le

témoin d’alimentation commence à clignoter.

Visite guidée du panneau avant

4 5 6 7

1. Fiche d’entrée: Branchez cette fiche à votre guitare. Faites pivoter la fiche

comme illustré. Réglez l’angle de la fiche en fonction de l’instrument utilisé.

2. Témoin d’alimentation: Ce témoin indique à la mise sous tension si

l’interface amPlug I/O est alimentée via le bus ou sur piles.

Le témoin s’allume en vert: Alimentation via le bus

Le témoin s’allume en rouge: Alimentation sur piles

3. Bouton (alimentation de l’accordeur): Ce bouton met l’interface

amPlug I/O sous/hors tension quand elle est alimentée sur piles, ou active/

coupe l’accordeur. (→ “Accordage”)

4. Port USB: Branchez-y le câble USB fourni pour relier l’interface amPlug

I/O à un ordinateur.

5. Sélecteur d’alimentation (piles/bus): Permet de choisir la source d’ali-

mentation. ( “Connexion à un ordinateur”)→

6. Commutateur GUIT

AR: Réglez ce commutateur en fonction du niveau

de sortie de votre guitare.

7. Commande VOLUME: Règle le volume de sortie de la prise PHONES.

8. Prise PHONES: Vous pouvez y brancher un casque, un mélangeur ou

un enregistreur.

9. Affichage d’accordeur: Tout comme sur un accordeur conventionnel, les

diodes de cet affichage indiquent la hauteur de chaque corde.

Astuce:

Quand vous maintenez le bouton enfoncé pendant environ une

seconde, les diodes de l’affichage indiquent le niveau résiduel des piles.

Connexion à un ordinateur

Combinée à un PC (système Windows 7 ou plus récent) ou Macintosh (système

Mac OS 10.6 ou plus récent), l’interface amPlug I/O permet d’enregistrer et

de reproduire le signal de l’instrument connecté. Vous pouvez aussi utiliser

l’interface amPlug I/O avec un dispositif Apple iOS (iPad ou iPhone) en vous

procurant l’adaptateur pour appareil photo USB de Apple (disponible en option).

Quand vous utilisez l’interface amPlug I/O avec un dispositif iOS,

choisissez le mode d’alimentation sur piles (“BATTERY”).

À propos du pilote VOX USB-ASIO (Windows uniquement)

Avant d’utiliser l’interface amPlug I/O, nous vous recommandons d’installer

le pilote VOX USB-ASIO. Téléchargez le pilote VOX USB-ASIO sur le site

internet de VOX (www.voxamps.jp).

VOX amPlug I/O Bedienungsanleitung

Vielen Dank, dass Sie sich für eine VOX amPlug I/O Audioschnittstelle

mit Stimmgerät entschieden haben. Bitte lesen Sie sich diese Anleitung

vollständig durch, um bei der Bedienung alles richtig zu machen.

Einlegen der Batterien

Entnehmen Sie die Blende des Batteriefachs.

Legen Sie zwei AAA-Batterien wie in

der Abbildung gezeigt ein. Beachten

Sie beim Einlegen die Polarität. Wenn

die Betriebsanzeige blinkt, müssen die

Batterien ausgewechselt werden.

ACHTUNG: Erschöpfte Batterien müssen

so schnell wie möglich aus dem amPlug I/O

entfernt werden, weil sie sonst eventuell

auslaufen und Schäden verursachen. Entfernen Sie die Batterien außerdem,

wenn Sie den amPlug I/O längere Zeit nicht verwenden möchten.

Führung entlang der Bedienoberfläche

4 5 6 7

1. Input-Stecker: Zum Anschluss an Ihre Gitarre. Wie in der Abbildung

gezeigt, ist der Stecker drehbar. So können Sie den Winkel des Steckers

an Ihre Gitarre anpassen.

2. Betriebsanzeige: Anhand der Betriebsanzeige sehen Sie, ob Ihr amPlug

I/O Bus-gespeist oder im Batteriebetrieb läuft.

Leuchtet grün: Bus-gespeist

Leuchtet rot: Batteriebetrieb

-Taste (Stimmgerät ein/aus): Hiermit schalten Sie den amPlug I/O im

Batteriebetrieb ein und aus oder aktivieren das Stimmgerät. ( „Stimmen“)→

4. USB-Port: Hierüber können Sie mithilfe des beiliegenden USB-Kabels

Ihren amPlug I/O an einen Computer anschließen.

5. Batterie/Bus-Speisung-Schalter: Zur Auswahl der Art der

Stromversorgung. ( „Anschluss an einen Computer“)→

6. GUITAR-Schalter: Zur Anpassung an den Ausgangspegel Ihrer Gitarre.

7. VOLUME-Regler: Regelt den Pegel am Kopfhörerausgang (PHONES-Buchse).

8. PHONES-Buchse: Hier kann ein Kopfhörer, ein Mischpult oder ein

Aufnahmegerät angeschlossen werden.

9. LED-Anzeige: Zeigt wie die Anzeige eines Stimmgeräts die

Tonhöhenabweichung jeder Saite.

Tipp:

Wenn Sie die -Taste etwas eine Sekunde lang gedrückt halten, zeigt

die LED-Anzeige die verbleibende Batteriekapazität an.

Anschluss an einen Computer

Wenn Sie den amPlug I/O an einen Computer mit Windows 7 oder später bzw. Mac

OS 10.6 oder später anschließen, können Sie Audioaufnahmen machen und diese

wiedergeben. Sie können den amPlug I/O auch mithilfe des separat erhältlichen Apple

USB Kameraadapters mit einem Apple iOS-Gerät (iPad oder iPhone) verwenden.

Schalten Sie den amPlug I/O auf Batteriebetrieb, wenn Sie ihn an ein

iOS-Gerät anschließen.

Zum VOX USB-ASIO Treiber (nur Windows)

Bevor Sie den amPlug I/O verwenden, empfehlen wir die Installation des

VOX USB-ASIO Treibers. Laden Sie hierzu den VOX USB-ASIO Treiber

VOX amPlug I/O Manual del usuario

Muchas gracias por la adquisición de la interfaz de audio con afinador VOX

amPlug I/O. Para ayudarte a sacar el máximo partido de tu nuevo instrumento,

lee detenidamente este manual.

Instalando las pilas

Quita la tapa del compartimento de las pilas. Inserta dos pilas tamaño AAA

como se muestra en la figura. Asegúrate de que

la polaridad es la correcta. Reemplaza las pilas

cuando el indicador parpadee.

Nota: las pilas agotadas deben ser reemplazadas

del amPlug I/O inmediatamente. Si las dejas

dentro, puede ocurrir una avería debido a

pérdidas del ácido que contienen. Igualmente,

es conveniente que quites las pilas si no lo vas

a usar durante un largo periodo de tiempo.

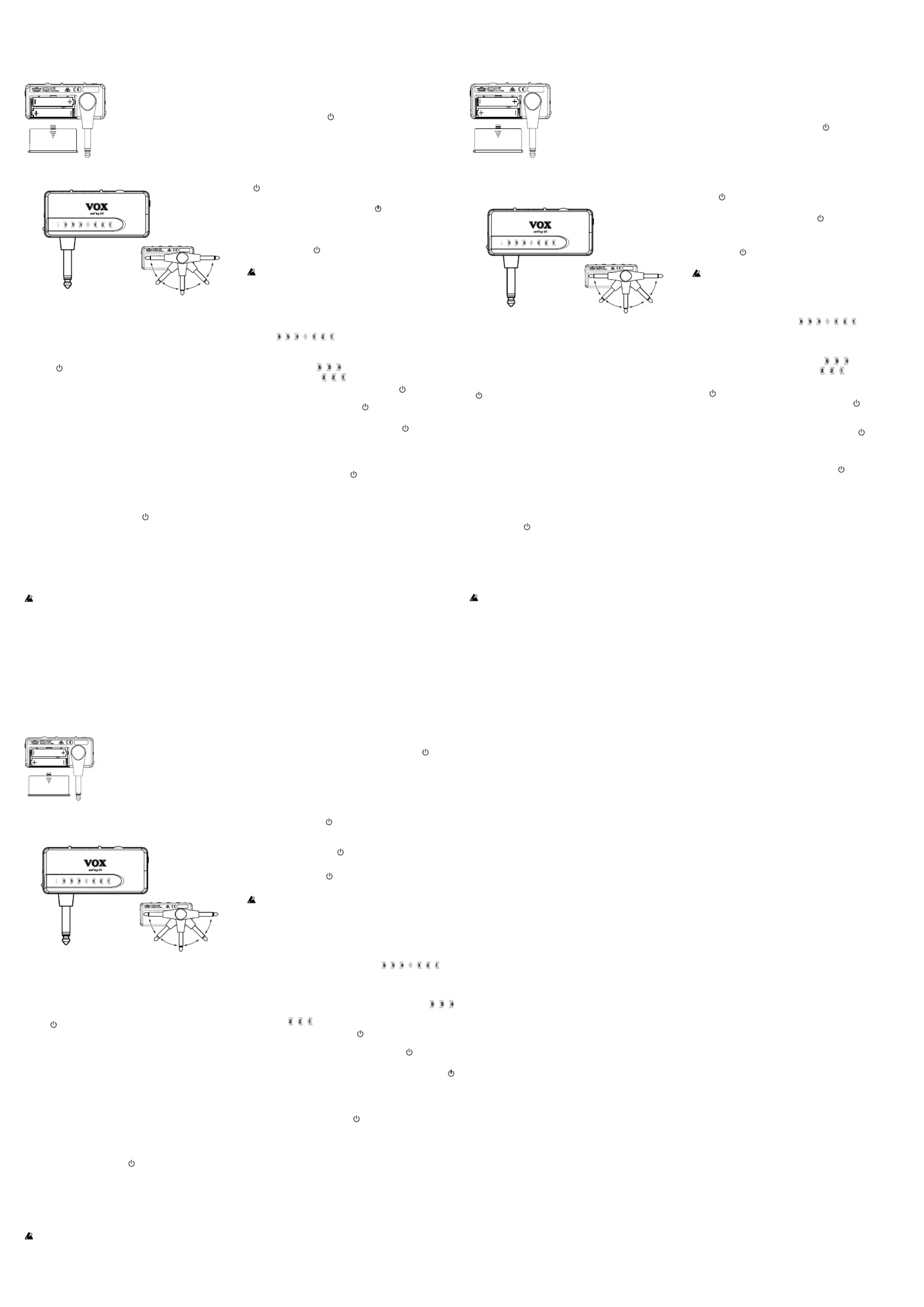

Explicación del panel

4 5 6 7

1. Conector de entrada: Conéctalo a tu guitarra. Gira el conector como se mues-

tra en la figura. Ajusta el ángulo del conector según la guitarra que utilices.

2. Indicador de alimentación: Indica si el amPlug I/O se está alimentando

por bus o por pilas cuando está encendido.

Si se ilumina en verde: alimentación por bus.

Si se ilumina en rojo: alimentación por pilas.

3. Botón

(activación del afinador): Aquí se enciende/apaga el amPlug

I/O cuando está alimentado por pilas, y también se activa/desactiva el

afinador. (→ “Afinación”)

4. Puerto USB: Aquí se conecta el cable USB incluido para conectar el

amPlug I/O a un ordenador.

5. Interruptor de alimentación por pilas/bus: Con este interruptor se selec-

ciona la alimentación que se va a utilizar. (→ “Conexión a un ordenador”)

6. Interruptor GUITAR: Ajústalo de acuerdo al nivel de salida de la guitarra.

7. Control VOLUME: Aquí se ajusta el nivel de salida del jack PHONES.

8. Jack PHONES: Aquí puedes conectar unos auriculares, un mezclador

o un grabador.

9. Medidor de leds: Funciona igual que el medidor de un afinador, mos-

trando la variación de tono (afinación) de cada cuerda.

Consejo:

Si mantienes pulsado el botón durante aproximadamente un segun-

do, en el medidor de leds se mostrará el nivel de carga que queda en las pilas.

Conexión a un ordenador

Si conectas el amPlug I/O a un ordenador con sistema operativo Windows 7 o

posterior, o Mac OS 10.6 o posterior, podrás grabar y reproducir audio. El amPlug

I/O también se puede utilizar con dispositivos iOS de Apple (iPad o iPhone) conec-

tándolo mediante el adaptador para cámara USB de Apple (se vende por separado).

Cuando lo conectes a un dispositivo iOS de Apple, utiliza el amPlug

I/O con alimentación por pilas.

Acerca del controlador (driver) VOX USB-ASIO (solo para Windows)

Antes de utilizar el amPlug I/O, te recomendamos que instales el controlador VOX

USB-ASIO. Puedes descargarlo desde el sitio web de VOX (www.voxamps.jp).

Alimentation de l’interface amPlug I/O via bus USB

1. Réglez le sélecteur d’alimentation de l’interface amPlug I/O sur “USB”,

puis branchez l’interface à l’ordinateur avec le câble USB fourni. Le témoin

d’alimentation s’allume en vert et l’amPlug I/O fonctionne comme une

interface audio conventionnelle.

2. Quand vous débranchez le câble USB de l’ordinateur, l’interface amPlug

I/O est mise hors tension.

Alimentation sur piles de l’interface amPlug I/O

Réglez le sélecteur d’alimentation de l’interface amPlug I/O sur “BATTERY”,

puis maintenez le bouton enfoncé pendant environ une seconde. Le

témoin d’alimentation s’allume en rouge et l’amPlug I/O fonctionne

comme une interface audio conventionnelle combinée à un accordeur.

2. Branchez l’interface amPlug I/O à un dispositif iOS ou ordinateur avec le

câble USB fourni.

3. Quand vous débranchez le câble USB du dispositif, la fonction d’interface

audio est désactivée. Pour couper la fonction accordeur, maintenez le bouton

enfoncé pendant environ une seconde.

Astuce: Si l’interface amPlug I/O n’est reliée ni à un dispositif iOS ni à un

ordinateur quand vous maintenez le bouton enfoncé pendant environ

une seconde, elle se met alors hors tension (les fonctions d’interface audio

et d’accordeur sont désactivées).

Accordage

1. Maintenez le bouton enfoncé pendant environ une seconde.

La fonction accordeur est activée et les diodes de l’affichage s’allument.

Pour utiliser la fonction accordeur de l’interface amPlug I/O, réglez son

sélecteur d’alimentation sur “BATTERY”. Si l’interface amPlug I/O n’est pas

connectée à un ordinateur quand vous réglez son sélecteur d’alimentation

sur “USB” (alimentation via le bus USB), la fonction accordeur ne sera

pas disponible, même si des piles sont logées dans l’interface.

2. Jouez une note isolée sur la corde à accorder.

Le numéro de la corde la plus proche de la note jouée clignote alors dans les

diodes “ ” de l’affichage d’accordeur. Accordez la corde

jusqu’à ce que la diode correspondant à la corde jouée se mette à clignoter.

3. Accordez la corde de sorte que “ ” s’allume au centre de l’affichage. 

Si la

note est trop basse, “ ” s’illumine à gauche de l’affichage. Si

la note est trop haute, “ ” s’illumine à droite de l’affichage.

Pour activer l’accord en bémol, appuyez sur le bouton quand la fonction

accordeur est active. “ b ” s’allume et vous pouvez abaisser l’accord d’un demi-ton.

Une nouvelle pression sur le bouton éteint “ ” et active le mode b

d’accordage standard de l’interface amPlug I/O.

4. Pour couper la fonction accordeur, maintenez le bouton enfoncé pendant

environ une seconde. Les diodes de l’affichage d’accordeur s’éteignent.

Si vous ne produisez aucun son sur l’instrument pendant environ 5 minutes

en mode d’accordeur, l’interface amPlug I/O est automatiquement mise

hors tension (fonction d’économie d’énergie). Pour réactiver la fonction

accordeur, appuyez sur le bouton de sorte qu’il s’allume.

Attention

•

Pour débrancher amPlug I/O de la guitare, tenez amPlug I/O près de

la base de sa fiche d’entrée. Si vous le tenez à l’extrémité, vous risquez

d’endommager amPlug I/O.

• Débranchez amPlug I/O de la guitare avant de la poser contre un mur ou

de la déposer par terre. Faute de quoi, amPlug I/O ou la guitare risque

de heurter le sol et de s’endommager.

• Quand vous connectez le câble USB à l’interface amPlug I/O, ne mani-

pulez jamais ses commutateurs ou sa commande VOLUME. Sans cela, le

dispositif connecté ne pourra pas être détecté correctement.

Fiche technique

 Alimentation: deux piles de type “AAA” (alcalines ou au nickel-hydrure

métallique).  Autonomie de la pile:

Env. 8

heures(alkalines)  Dimensions

(L x P x H): 86 x 38 x 36 mm (fiche rétractée)  Poids: 40 g (sans les piles)

Accessoires fournis: deux piles AAA, Câble USB.

von der Vow-Website (www.voxamps.jp) herunter.

Den amPlug I/O mit Bus-Speisung betreiben

Stellen Sie denn Batterie/Bus-Speisung-Schalter des amPlug I/O auf

„USB“ und schließen Sie ihn mithilfe des beiliegenden USB-Kabels an

einen Computer an. Die Betriebsanzeige leuchtet grün und der amPlug

I/O arbeitet als Audioschnittstelle.

Wenn Sie die USB-Verbindung trennen, schaltet sich der amPlug I/O aus.

Den amPlug I/O im Batteriebetrieb betreiben

Stellen Sie denn Batterie/Bus-Speisung-Schalter des amPlug I/O auf

„BATTERY“ und halten Sie anschließend die -Taste etwa eine Sekunde

lang gedrückt. Die Betriebsanzeige leuchtet rot und der amPlug I/O

arbeitet als Audioschnittstelle/Stimmgerät.

2. Schließen Sie den amPlug I/O mithilfe des beiliegenden USB-Kabels an

ein iOS-Gerät oder einen Computer an.

3. Wenn Sie die USB-Verbindung trennen, wird die Audioschnittstellen-

Funktion deaktiviert. Um die Stimmfunktion zu deaktivieren, halten

Sie die -Taste etwa eine Sekunde lang gedrückt.

Tipp: Wenn der amPlug I/O als Standalone-Stimmgerät verwendet wird,

können Sie ihn ausschalten, indem Sie die

-Taste etwa eine Sekunde

lang gedrückt halten.

Stimmen

1. Halten Sie die -Taste etwa eine Sekunde lang gedrückt.

Die Stimmfunktion wird aktiviert, und die LED-Anzeige leuchtet auf.

Wenn Sie den amPlug I/O als Stimmgerät verwenden wollen, stellen Sie

den Batterie/Bus-Speisung-Schalter auf „BATTERY“. Falls der Batterie/

Bus-Speisung-Schalter auf „USB“ steht, können Sie den amPlug I/O nicht

als Standalone-Stimmgerät einschalten, selbst wenn Batterien eingelegt sind.

2. Schlagen Sie die Saite an, die Sie stimmen möchten.

In der LED-Anzeige blinkt unter „

“ die LED auf,

deren Nummer am ehesten dem gespielten Ton entspricht. Stimmen Sie

gegebenenfalls die Saite, bis die dieser Saite entsprechende LED blinkt.

3. Stimmen Sie die Seite, bis „“ in der Mitte der LED-Anzeige leuchtet.

Ist die Saite zu tief gestimmt, leuchten die „

“ links davon. Ist

die Saite zu hoch gestimmt, leuchten die „

“ rechts davon.

Um die Gitarre tiefer zu stimmen, drücken Sie bei aktivierter Stimmfunktion

die -Taste. In der Anzeige erscheint ein „ “, und Sie können die b

Gitarre einen Halbton tiefer stimmen. Wenn Sie die -Taste erneut

drücken, erlischt das „ “, und der amPlug I/O kehrt wieder zur norb -

malen Stimmung zurück.

4. Um die Stimmfunktion zu deaktivieren, halten Sie die

-Taste etwa

eine Sekunde lang gedrückt. Die LED-Anzeige erlischt.

Falls bei aktivierter Stimmfunktion etwa 5 Minuten lang kein

Eingangssignal anliegt, schaltet sich der amPlug I/O automatisch ab

(Energiesparfunktion). Schalten Sie ihn mit der -Taste ein, um die

Stimmfunktion wieder zu aktivieren.

Vorsicht

•

Beim Lösen der Verbindung zwischen dem amPlug I/O und der Gitarre sollten Sie

vor allem am Sockel in der Nähe des Input-Steckers am amPlug I/O ziehen. Wenn

Sie beim Ziehen die Seiten festhalten, könnten Sie den amPlug I/O beschädigen.

•

Ziehen Sie den amPlug I/O aus der Gitarrenbuchse, bevor Sie letztere an eine Wand

lehnen oder flach auf den Boden legen. Wenn Sie das nämlich vergessen, könnte

entweder der amPlug I/O oder die Gitarre beim Abstellen beschädigt werden.

•

Wenn Sie das USB-Kabel am amPlug I/O anschließen, bedienen Sie weder

Schalter noch VOLUME-Regler. Andernfalls könnte das angeschlossene

Gerät nicht richtig erkannt werden.

Technische Daten

 Stromversorgung: zwei „AAA“-Batterien (

Alkalibatterien oder Nickel-

Metallhydrid-Akkus) 

Batterielebensdauer:

Ca. 8

Stunden (Alkalibatterien)



Abmessungen (B x T x H): 86 x 38 x 36 mm (bei eingeklapptem Stecker)

 Gewicht: 40 g (ohne Batterien)  Lieferumfang: zwei „AAA“-Batterien,

USB-Kabel.

Utilización del amPlug I/O con alimentación por bus

Pon el interruptor de alimentación por pilas/bus del amPlug I/O en “USB”

y a continuación conecta el amPlug I/O al ordenador utilizando el cable

USB que viene incluido. El indicador de alimentación se iluminará en

verde y el amPlug I/O funcionará como interfaz de audio.

Cuando se desconecta el cable USB del ordenador, el amPlug I/O se apaga.

Utilización del amPlug I/O con alimentación por pilas

Pon el interruptor de alimentación por pilas/bus del amPlug I/O en

“BATTERY” y a continuación mantén pulsado el botón durante

aproximadamente un segundo. El indicador de alimentación se iluminará

en rojo y el amPlug I/O funcionará como interfaz de audio/afinador.

2. Conecta el amPlug I/O a un dispositivo iOS de Apple o a un ordenador

mediante el cable USB incluido.

Cuando se desconecta el cable USB del ordenador, se desactiva la función

de interfaz de audio del amPlug I/O. Para desactivar la función de afinador,

mantén pulsado el botón durante aproximadamente un segundo.

Consejo:

Si el amPlug I/O no está conectado a un dispositivo iOS de Apple

o a un ordenador, se apaga (las funciones de interfaz de audio y de afinador

se desactivan) pulsando el botón durante aproximadamente un segundo.

Afinación

1. Mantén pulsado el botón durante aproximadamente un segundo.

La función de afinador se activa y se ilumina el medidor de leds.

Cuando utilices el amPlug I/O como afinador, pon el interruptor de

alimentación por pilas/bus en “BATTERY”. Si no conectas el amPlug

I/O a un ordenador cuando el interruptor de alimentación por pilas/

bus está puesto en “USB” (alimentación por bus), no es posible activar

la función de afinador, incluso aunque haya pilas instaladas.

2. Toca la cuerda que quieras afinar, pulsándola al aire una sola vez.

El led correspondiente al número de la cuerda más cercana al tono tocado

se iluminará intermitentemente en la escala “ ” del

medidor de leds. Afina la cuerda hasta que se ilumine intermitentemente

el led de la cuerda que estás afinando.

Afina la cuerda hasta que se ilumine “ ”, situado en el centro del medidor 

de leds. Si la nota está baja (tiende hacia bemol), se iluminará “

” en la parte izquierda. Si la nota está alta (tiende hacia sostenido), se

iluminará “ ” en la parte derecha.

Para afinar en bemol, pulsa el botón

mientras la función de afinador

está activada. Se iluminará “

b ” y entonces la guitarra puede afinarse

un semitono más abajo. Si vuelves a pulsar el botón otra vez, “ b ”

se apagará y el amPlug I/O volverá a su función de afinación normal.

Para desactivar la función de afinador, mantén pulsado el botón

durante aproximadamente un segundo. Se apagará el medidor de leds.

Si no hay ninguna entrada de sonido durante aproximadamente 5 minutos

mientras está activada la función de afinador, el amPlug I/O se apagará

automáticamente (función de ahorro de energía). Para volver a utilizar

otra vez el afinador, pulsa el botón para activarlo.

Atención

• Cuando desconectes el amPlug I/O de tu guitarra, debes sujetarlo por la

base del conector de entrada.

• Desconecta el amPlug I/O de tu guitarra antes de apoyar la guitarra contra

la pared o dejarla en el suelo. Si no lo haces, el amPlug I/O podría golpear

el suelo y dañarse.

•

Cuando conectes el cable USB al amPlug I/O, no hagas nada con los

interruptores ni con el control VOLUME, p2-ya que el dispositivo conectado

podría no detectarse correctamente.

Especificaciones

 Alimentación: 2 pilas AAA (se admiten alcalinas o de níquel-hidruro

metálico)  Duración de las pilas: aproximadamente 8 horas (alcalinas)

 Dimensiones: 86 x 38 x 36 mm (con el conector en posición recogida)

 Peso: Artículos incluidos:40 g (sin pilas)  dos pilas AAA, cable USB

Produktspecifikationer

Varumärke:	Vox
Kategori:	mottagare
Modell:	amPlug I/O
Färg på produkten:	Blue, Brown, White
Vikt:	- g
Bredd:	109 mm
Djup:	117 mm
Höjd:	129 mm
Förpackningens bredd:	136 mm
Djuppackning:	145 mm
Förpackningshöjd:	166 mm
LED-indikatorer:	Ja
Blåtand:	Ja
USB-kontakttyp:	Micro-USB
Anslutningsteknik:	Bedraad en draadloos
Typ av strömkälla:	Batterij/Accu
Medföljande kablar:	USB
Ursprungsland:	China
Antal USB 2.0-portar:	1
Genomsnittlig effekt:	8 W
Antal högtalare:	1
Antal per paket:	1 stuk(s)
Rekommenderad användning:	Tablet/smartphone
3,5 mm-kontakt:	Ja
USB-anslutning:	Ja
Ljudutgångskanaler:	- kanalen
Antal förare:	2
AUX ingång:	Ja
Bluetooth-räckvidd:	10 m
Handsfree stativ:	Ja
Produktdesign:	Overige
Wifi:	Nee
Typ produkt:	Mono draadloze luidspreker
Batteriteknik:	Lithium-Polymeer (LiPo)
Batterityp:	Ingebouwde accu
Produktens färg:	Svart
Anslutningsteknologi:	Kabel
Batterier medföljer:	Ja
Antal USB 2.0 anslutningar:	1
