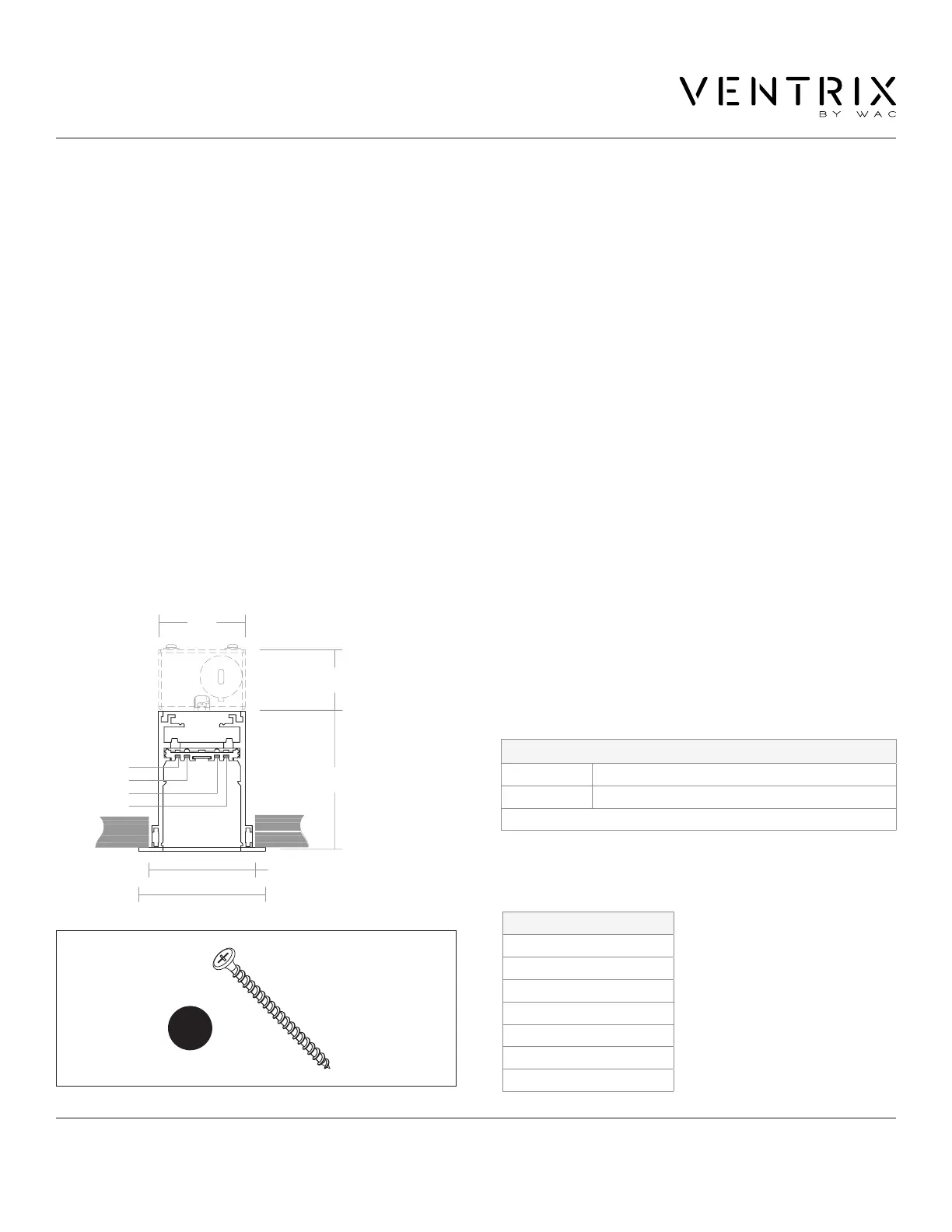

INSTALLATION INSTRUCTIONS

Recessed Trim Channel

S2CT01, S2CT01.5, S2CT04, S2CT06, S2CT08, S2CT12

CAUTION: TO PREVENT ELECTRICAL SHOCK, ENSURE ELECTRICITY HAS BEEN TURNED OFF AT THE CIRCUIT BREAKER BEFORE

BEGINNING.

- Read all instructions before installing.

- System is intended for installation by a licensed electrician in accordance with the National Electrical Code (NEC) and local regulations.

- Retain installation instructions for future reference.

- VENTRIX xtures and channels feature separate data and power conductor systems. During installation and use, do not short the data or

power conductors together by any means or damage may occur.

WARNING: All parts must be used as indicated in these instructions. This product is designed for use only with the supplied parts and/or

accessories designated for use by WAC Lighting. Substitution of parts or accessories not designated for use with this product by WAC Lighting

could result in personal injury or property damage, and will void the warranty. Contact an authorized dealer or the manufacturer if any parts are

damaged or missing.

MISE EN GARDE: POUR ÉVITER TOUT CHOC ÉLECTRIQUE, ASSUREZ-VOUS QUE LE DISJONCTEUR SOIT MIS HORS TENSION AVANT DE

COMMENCER.

- Lisez toutes les instructions avant l’installation.

- Le système doit être installé par un électricien licensié conformément au code national de l’électricité (NEC), et également aux règlements

locaux.

- Lors de la manipulation du luminaire, n’appuyez pas sur les LED. Tenez-le uniquement par la base.

ATTENTION: Toutes les pièces doivent être utilisées comme indiqué dans ces instructions. Ce produit est conçu pour être utilisé seulement avec

les pièces et/ou accessoires fournis pour être utilisés avec les produits WAC Lighting. Remplacer des pièces ou accessoires non conçus pour ce

produit WAC Lighting pourrait causer des dommages corporels ou matériels et pourrait également causer l’annulation de la garantie. Veuillez

contacter un revendeur autorisé ou le fabricant si des pièces manquent ou sont endommagées.

SPECIFICATIONS

Input:48 VDC (Maximum 12.5A), Data via VENTRIX CPU

Installation:IC, Dry Location, Drywall Ceiling and Wall.

*Do not install concealed or extended through building walls.

A1

VENTRIX Channels are intended for use with WAC Lighting’s

VENTRIX system. Reference specic VENTRIX components

instructions for complete system installation.

Included Hardware

Mounting Screw

3 pcs (1 ft channel)

3 pcs (1.5 ft channel)

4 pcs (4 ft channel)

5 pcs (6 ft channel)

8 pcs (8 ft channel)

12 pcs (12ft channel)

(For FE

models only)

Data “B”

-48 VDC

+48 VDC

Data “A”

2d”

14”

24” (Ceiling Cutout)

2s” (Flange to Flange)

1w”
