Sida 1/4
E-Mail: info@whd.de
Web: www.whd.de
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Verpackungsinhalt
1 X VoiceBridge Bluetooth / externe Sprechstelle (Kundenseite)
1 X Bluetooth Headset (Personalseite)
1 X Netzteil mit Anschlusskabel (2m)
1 X Ladekabel (Micro USB)
1 X Bedienungsanleitung
Einführung
Das VoiceBridge Bluetooth Set besteht aus einem Headset und
einer externen Sprechstelle, zur Erleichterung von Gesprächen von
Personen, die durch eine Wand, eine Glas-/Plexiglasscheibe, etc.
getrennt sind (z.B. an Kassen oder Serviceschaltern).
Technische Daten VoiceBridge Bluetooth
Stomversorgung
12V DC
3 W
Mikrofon mit AEC + NR
Arbeitstemperatur
-20~50
Luftfeuchtigkeit 5%~90% RH
Lagertemperatur
-30~60
Schutzklasse IP 33
Gehäusematerial ABS
Abmessungen 110.5 x 86 x 26mm
Bluetooth Version V3.1
Bedienungsanleitung VoiceBridge Set BT
Passend zu: 111-020-04-300-00
VoiceBridge Bluetooth
Vielen Dank für den Kauf unserer VoiceBridge Bluetooth Gegensprechanlage mit Headset.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Betrieb & Bedienung
Sicherheitshinweise
Bei unsachgemäßer Behandlung entfällt die Garantie!
Stellen Sie sicher, dass die Spannungsversorgung vollständig
ausgeschaltet ist, bevor Sie Verkabelungsarbeiten durchführen.
Legen Sie keine 110 VAC oder 230 VAC an. Verwenden Sie nur
das in der Bedienungsanleitung angegebene Netzteil.
Das Gerät darf nur von qualifiziertem Personal installiert und in
Betrieb genommen werden.
Bei der Verwendung dieses Produkts sollten stets grundlegende
Sicherheitsvorkehrungen getroffen werden, um das Risiko eines
Brandes oder einer Körperverletzung zu verringern. Verwenden Sie
dieses Produkt nicht in der Nähe von Wasser.
LED Anzeige / Status
(ext. Sprechstelle)
BLAU
(Bluetooth)
ROT
(Kunde)
Blinkt schnell (60 sec.) Pairing -
Blinkt langsam BT StandBy -
AN Verbunden Aus
AUS
Keine
Verbindung
Aktiv
Daten des Schaltnetzteils:
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
1
2
3
4
5
6
7
9
8
10
1 … Lautstärke
2 … Lautsprecher
3 … Bluetooth Taste
4 … BlaueLED
5/6 … Grüne/rote LED
7 … Mikrofon
8 … Schalter AN/AUS
9 ...Anschluss Netzteil
10 … IR Sensor
11
11 … Micro USB Ladeanschluss
12 … Mikrofon
13 … Multi Funktions Taste (MFT)
14 … Lautstärke +
15 … LED Anzeige
16 … Lautstärke -
12
16
15
14
13
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
22.10.2020
- Seite 1 -
Technische Daten Bluetooth Headset
Bluetooth Version V5.0, Class II
Reichweite 10 Meter
Batterie-Kapazität 180 mAh / 3.7V
Ladedauer Ca. 2 Stunden
Betriebsbereitschaft Ca. 60 Stunden
Gesprächszeit Ca. 11 Stunden
Betriebstemperatur
-10~55
Abmessungen 151 x 49 x 51 mm
LED Anzeige / Status Bluetooth Headset
Eingeschaltet blinkt 3x Blau
Ausgeschaltet für 1 Sek. an Rot
Pairing Mode und blinken abwechselnd Rot blau
STANDBY blinkt 1x alle 10 Sek. Blau
Aktiv / Gespräch blinkt 2x alle 10 Sek. Blau
Ladevorgang an Rot
Ladevorgang beendet an Blau
Gerät bitte laden! blinkt Rot
MFT
Lang drücken (3 sec.): AN
Lang drücken (5 sec.): AUS
Wenn AUS, lang drücken (5 sec.), Pairing
Betrieb: 2x kurz drücken für Stumm-/
wiedereinschalten des Mikrofons
Vol +/-: kurz drücken für Lautstärke
Bluetooth Taste
Kurz drücken: Bluetooth AN/AUS
Lang drücken: Pairing
Externe Sprechstelle (Kunde)
Bluetooth Headset (Personal)
E-Mail: info@whd.de
Web: www.whd.de
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Schritt 5. Passen Sie die
Lautstärke bei Bedarf vorsichtig mit einem Mini-
Kreuzschlitzschraubendreher an und beachten Sie dabei den
Endanschlag .
Hinweis:
Die externe Sprechstelle für den Kunden ist mit einem Infrarot-
Sensor ausgestattet, der das Mikrofon aktiviert, wenn er eine Per-
son in einer Entfernung von ca. 80-100 cm erkennt.
Bedienungsanleitung VoiceBridge Set BT
Passend zu: 111-020-04-300-00
VoiceBridge Bluetooth
Vielen Dank für den Kauf unserer VoiceBridge Bluetooth-Gegensprechanlage mit Headset.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Betrieb & Bedienung
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
22.10.2020
- Seite 2 -

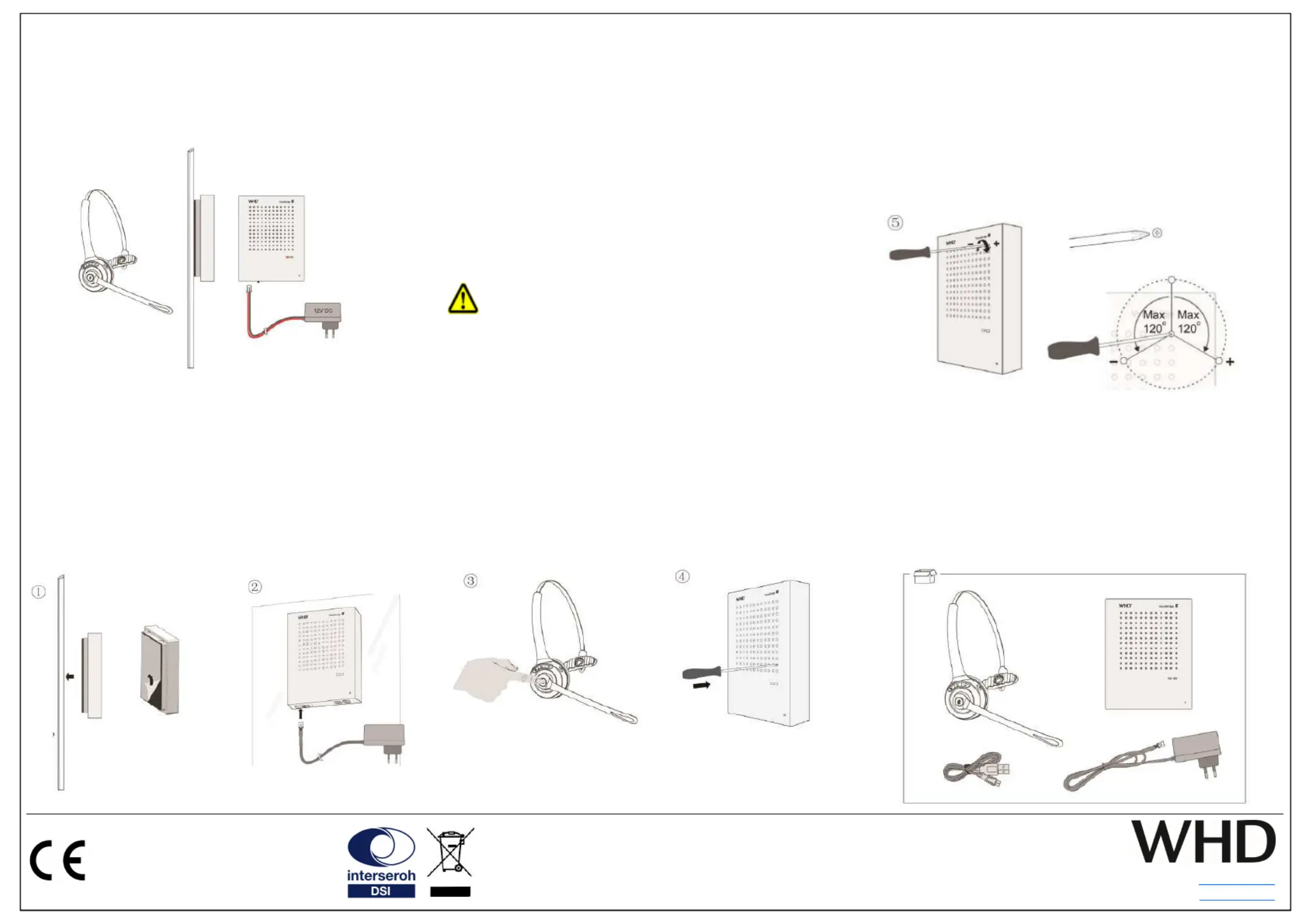

Übersicht
Schritt 3. Da das mitgelieferte Headset bereits werkseitig mit
dem externen Gerät gekoppelt wurde, ist es nach dem Einschal-
ten über die mittlere Taste am Ohrhörer sofort einsatzbereit. Ein
doppelter Tastendruck schaltet das Mikrofon stumm bzw. wie-
der an und es ertönt eine akustische Rückmeldung.
Die Lautstärke kann über die "+/- Tasten" am Headset einge-
stellt werden.
Hinweise:
Bitte laden Sie das Headset mindestens alle 2 Monate,
auch wenn Sie es nicht benutzen.
Stecken Sie das Ladekabel zum Aufladen ein.
Schritt 4. Wenn ein anderes Bluetooth-Headset mit der externen
Einheit gekoppelt werden muss, drücken Sie lang die Bluetooth-
Taste an der externen Einheit. Die blaue LED blinkt schnell
(bereit für Pairing).
Nachdem das neue Bluetooth-Gerät gefunden und verbunden
wurde, leuchtet die blaue LED konstant und die grüne LED
erlischt.
Hinweis:
Insgesamt können 7 zusätzliche Bluetooth-Headsets gekoppelt
und in der externen Einheit gespeichert werden.
Schritt 2. Verbinden Sie die externe Sprechstelle mit dem beili-
genden Netzteil.
Verpackungsinhalt
Schritt 1. Ziehen Sie die Schutzfolie von der Rückseite der
Sprechstelle ab. Bringen Sie dann das Gerät in die gewünschte
Position (möglichst nahe an den Sprecher) und drücken Sie es
leicht auf die Oberfläche an.
Anschlüsse und Installation
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
KundePersonal
Kunde
This product supports all CE-
marking criteria. The declaration
of conformity certificate can be
obtained from WHD.
WHD are members of the INTERSEROH association.
We participate in the dual system as well as other
industry-specific solutions. Therefore, plastic, metal
and electronic parts can all be recycled.
Thank you for buying our VoiceBridge Bluetooth Intercom Kit with headset.
Please read this manual carefully, especially the safety and security information.
Manual VoiceBridge Set BT
Applicable for 111-020-04-300-00
VoiceBridge Bluetooth
Technical Parameters VoiceBridge Bluetooth
Power Supply
12V DC
3 W
Microphone with AEC + NR
Operation Temperature
-20~50
Operation Humidity 5%~90% RH
Storage Temperature
-30~60
Protection class IP 33
Housing Material ABS
Dimensions 110.5 x 86 x 26mm
Bluetooth Version V3.1
Safety Instructions
Improper handling may void warranty!
Make sure turn off all power at the breaker before performing any
wiring work.
Do not apply 110VAC or 230VAC. Use only the power supply
unit indicated in document requirement.
The device must only be installed and put into service by qualified
electrical personnel.
When using this product, basic safety precautions should always
be followed to reduce the risk of fire electric shock or personal
injury. Do not use this product near water.
Switching power Supply description:
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
Operation
Brief Introduction
The VoiceBridge Bluetooth Kit consists of one headset and one
external unit, mainly used to facilitate conversations when the
speakers are separated by a wall, a piece of glass/plexiglass sheet, …
etc., for example at cashier or service counters.
Scope of delivery
1 X VoiceBridge Bluetooth (customer)
1 X Bluetooth Headset (staff)
1 X Switching power Supply with 2m cable
1 X Micro USB Charging Cable
1 X Manual
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
D-78652 Deißlingen
Support +49 74 20 / 8 89-800
Fax +49 74 20 / 8 89-51
E-Mail: info@whd.de
Web: www.whd.de
1
2
3
4
5
6
7
9
8
10
1 … Volume Adjust
2 … Speaker
3 … Bluetooth Key
4 … Blue LED
5/6 … Green/Red LED
7 … Microphone
8 … Power Switch
9 ...12VDC
10 … IR Sensor
11
12
16
15
14
13
11 … Micro USB Charge Port
12 … Microphone
13 … Multi Function Button (MFB)
14 … Volume +
15 … LED Indicator
16 … Volume -
Technical Parameters Bluetooth Headset
Bluetooth Version V5.0, Class II
Operation Range 10 meters
Battery Capacity 180 mAh / 3.7V
Charging Time About 2 hours
Standby Time About 160 hours
Talking Time About 11 hours
Operating Temperature
-10~55
Dimensions 151 x 49 x 51 mm
LED Indicator / Mode Bluetooth Headset
Power ON flashes 3 times Blue
Power OFF on for 1 sec. Red
Pairing Mode and flashes alternately Red Blue
Connected STANDBY flashes once every 10 sec. Blue
Active / Talking flashes twice every 10 sec. Blue
Charging on Red
Full charged on Blue
Low battery flashes Red
MFB
Press long (3 sec.), Power ON
Press long (5 sec.), Power OFF
When Off, Press long (5 sec.), Pairing
When Call: double press for MIC MUTE
(on/off)
Vol +/-: Press short
Bluetooth Key
Press short, Bluetooth ON/OFF
Press long, pairing
External Intercom (Customer)
Bluetooth Headset (Staff)
Version
(Technical and optical
modifications reserved)
22.10.2020
- Page 1 -
LED / Status
(Ext. Intercom)
BLUE
(Bluetooth)
RED
(Customer)
Fast blinking (60 sec.) Pairing -
Slow blinking BT StandBy -
ON Connected OFF
OFF
Not con-
nected
Active
