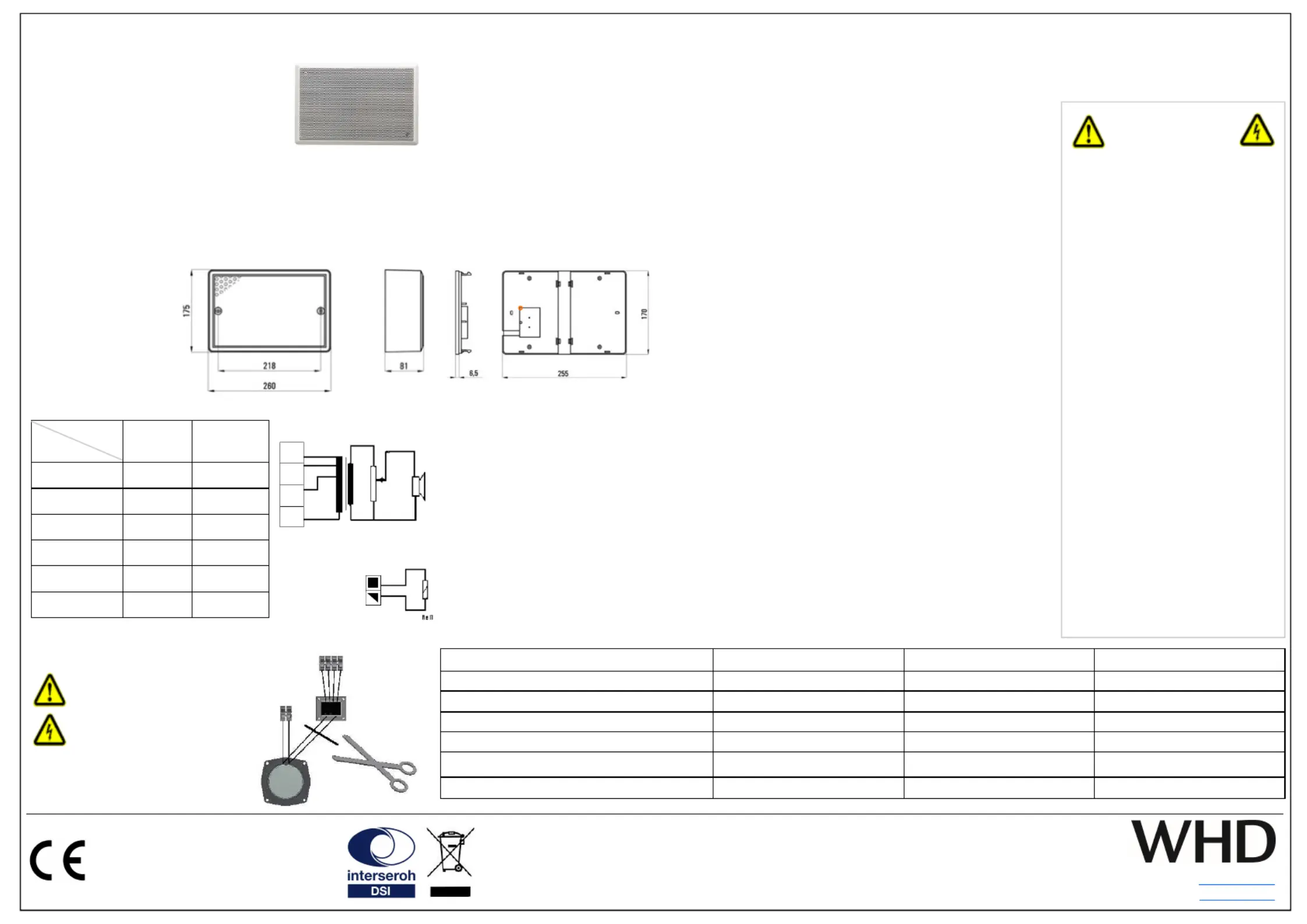

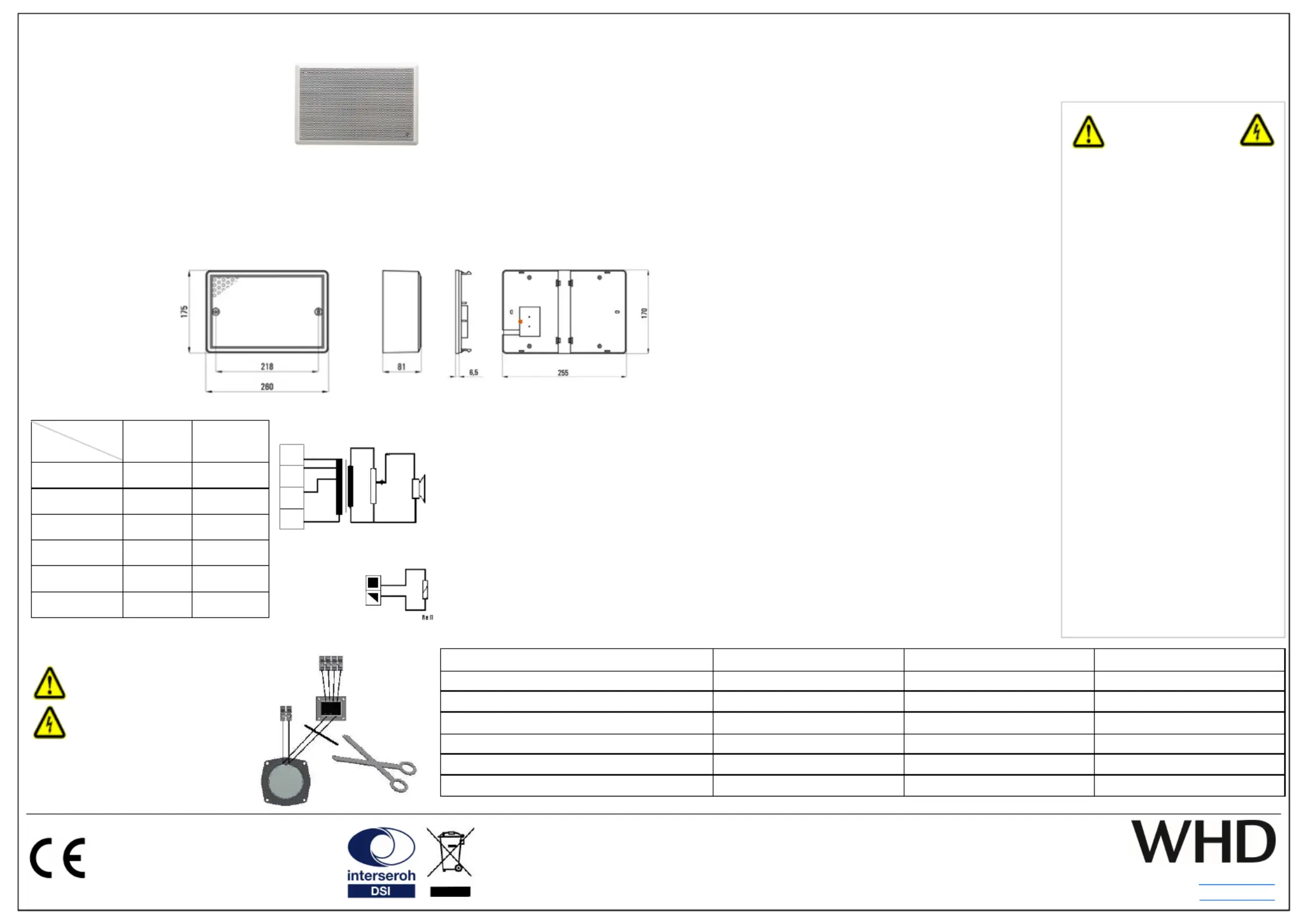

Sida 1/2
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
E-Mail: info@whd.de
Web: www.whd.de
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
08.02.2021
Montage des Lautsprechers
- Halten Sie den Lautsprecher an die Wand.
- Markieren Sie mit einem Stift die Löcher an der Wand.
- Bohren Sie die Löcher und setzen die beiliegenden Dübel ein.
- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
- Schrauben Sie nun den Lautsprecher mit den beiden beiliegenden Langschrauben an die Wand.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Wandlautsprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Technische Daten ZL 135 G-8 / -8 Re ZL 135 G-T6 / -T6 Re ZL 135 BWS-T6
Nenn- / Musikbelastbarkeit 6 / 8 W 6 W 6 W
Impedanz (ohne Übertrager) 8 Ohm - -
Schalldruckpegel 1W/1m 91 dB 91 dB 91 dB
Übertragungsbereich (-3 dB) 100-20000 Hz 100-20000 Hz 100-20000 Hz
Abstrahlwinkel 1/2/4/8 kHz (-6 dB)
180/-/90/40 ° 180/-/90/40 ° 180/-/90/40 °
Abmessungen (H/B/T) 175/260/81 mm 175/260/81 mm 175/260/81 mm
Sicherheits-
Informationen
Bei unsachgemäßer Behandlung
entfällt die Garantie!
Beachten Sie zusätzlich zu den Hin-
weisen dieser Anleitung die landes-
spezifischen Sicherheitsvorschriften.
Verwendung:
Im Innenbereich, Wandmontage
Einsatztemperatur: -20 bis + 60 °C.
! Das Gerät ist nicht geeignet zum
Betrieb im Außenbereich.
Hinweise:
- Stellen Sie sicher, dass die resultie-
rende Impedanz und die Leistung
der angeschlossenen Lautsprecher
auf den Ausgang des Verstärkers
richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers
Verstärker abschalten.
Belegung der Anschlussklemmen
Version
Farbe
8 Ohm -T6/-ReR
Braun - 6 W
Gelb - 3 W
Grün - 1,5 W
Blau - 0
Rot 8 Ohm -
Weiß/Rot 0 -
Bedienungsanleitung passend zu
ZL 135 G Serie
Art.Nr.:
103-135-03-008-00 (-8)
103-135-03-008-01 (-8 Re)
103-135-03-041-01 (-T6)
103-135-03-042-01 (-T6 Re)
103-135-03-041-09 (BWS, -T6)
103-135-03-041-16 (-T6-Re, vorne)
103-135-03-042-04 (-T6-ReR/mit Pflichtrufrelais)
Abmessungen
100 V
Übertrager
! Achtung:
Bei Anschluss an 8 Ohm
(niederohmig) unbedingt
die Zuleitung zum Über-
trager (Trafo) trennen!
Optional: Montage der Rückwand RW ZL 135
- Führen Sie die Kabel aus dem Gehäuse (Vertiefung (1)) heraus.
- Klipsen Sie die Rückwand auf den Lautsprecher.
- Schrauben Sie die Rückwand von vorne fest.
- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Lautsprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der Lautsprecher (ggf. sind Kabel abgeknickt)
- prüfen Sie, ob Verstärker/Tonquelle eingeschaltet ist und auf entsprechende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang am Verstärker beschaltet ist.
Sonst handelt es sich um ein Masseproblem durch Erdung/Schirmung von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verkabelung den EMV-Richtlinien entspricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich geschirmte Kabel zum Einsatz kommen.
Überprüfen Sie die Leitungsführung auf Kabelkreuzungen oder Parallelverlegung zu 230V-Kabel und
beseitigen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie die Montage und fixieren Sie den Lautsprecher.
(1)
-T6 ReR: 2polige Klemme
100 Ω
-T6 Re: 4-polige Klemme
Schwarz … 24V
Schw./Weiss … 0
