PCA-6114P12X-A1 Manual,ed.21PN:200K611420
PCA-6114P12X-A1:
14 slot 64-bit BP, 1ISA, 11PCI, 1PICMG, 1 PICMG/PCI, Rev. A1
1.
Connectors
ConnectorDescription
ISA216 Bit ISA Bus connector
ISA1,ISA3ISA connector for PICMG slot
PICMG1,PICMA3PICMG connector (PCI slot is PICMGA1,PICMGA3)
S1PCI1~S1PCI464 Bit/ 66/33 MHz PCI Bus connector (Secondary_A)
S2PCI1 ~ S2PCI864 Bit/ 33 MHz PCI Bus connector (Secondary_B)
VKB1KB-In, from CPU card K/B connector (180´Þ)
VKB2KB-Out, 5 pin external K/B connector (180´Þ)
HKB3KB-Out, 5 pin external K/B connector(90´Þ)
KB4KB-Out, 5 PS/2 external K/B connector
HBIG1Big 4 Pin Power connector (90´Þ)
VAT1AT Power connector (180´Þ)
VATX1ATX Power (180´Þ)
HCN1PS-ON Function, to CPU card for ATX Power signal, 3 pin connector (90´Þ)
HCN28 pin Alarm Board Power connector (90´Þ)
HCN33 pin +5V and +12V Power connector (90´Þ)
HCN43 pin +12V DC Fan connector (reserved) (90´Þ)

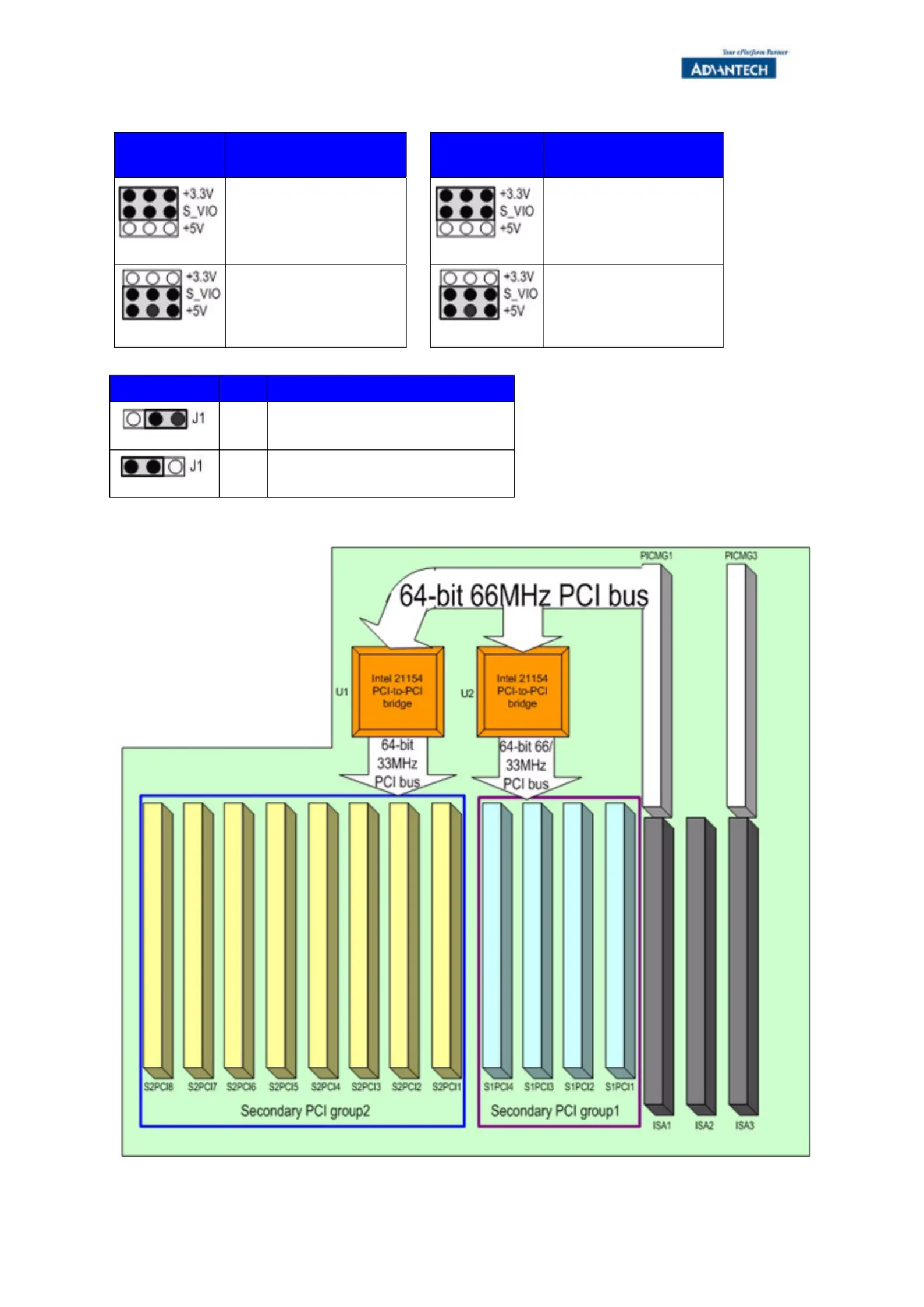

ISA3
ISA2ISA1
S1PCI1
S1PCI2S1PCI4
S1PCI3S2PCI3
S2PCI2
S2PCI1
S2PCI4
S2PCI7
S2PCI6
S2PCI5
S2PCI8
KB4
VKB1
VKB2
VATX1
VAT1
HBIG1
HCN2
PICMG3PICMG1HKB3HCN1HCN4HCN3
