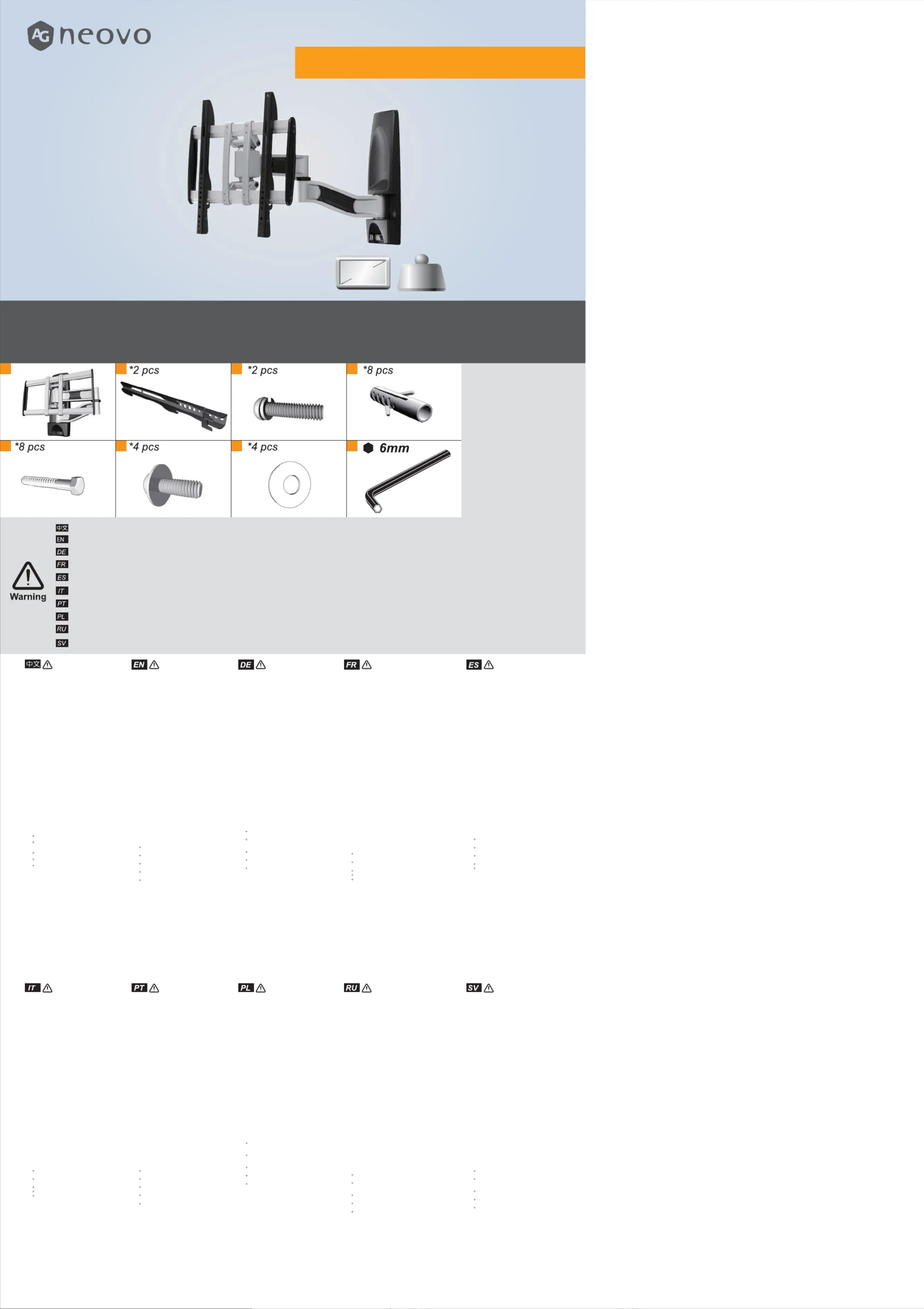

1. Read this manual completely and carefully before

installation and follow the instructions herein.

2. Keep this manual well for further reference.

3. Use original parts only, any other unapproved

components may result in the falling off of TV and this

bracket.

4. Check all the parts as shown on the manual. If parts

are missed or damaged, please keep it out of use and

also return it to local retailer.

5. After wall mount bracket was installed, please check

the anchors and all fastening devices every 3 months,

and please dismantle the TV immediately and keep it

out of use and also return it to local retailer if it gets

loose, rusty or lost.

6. This wall mount is intended for home use with the

maximum weight indicated only, any overloading will

lead to falling hazards.

7. This wall mount is applicable for vertical, even solid

masonries, concrete or brick wall only, for other

application, shall be evaluated by licensed

construction specialist.

8. Do not disassemble the product to repair by yourself.

Warranty for electricity is void after disassembled!

9. According to the illustrations, use cable binder or

other similar clamper to fix the cable in order to

prevent from unintentional shear risk and electric

shock.

10. The manufacturer shall not be legally responsible for

any equipment damage or personal injury caused by

incorrect installation or operation other than that

covered in this manual.

11. The wall mount is designed for easy installation and

removal. The manufacturer shall not be liable for

damage to equipment or personnel injuries arising out

of human factors or acts of God, such as earthquake

or typhoon.

12. It is recommended that the wall mount bracket be

installed by qualified personnel with using attached

anchors only.

13. At least two persons are needed to install or remove

the product to avoid hazard of falling objects.

14. Please carefully inspect the area where the wall

mount is to be installed:

● Avoid places that are subject to high temperatures,

humidity, or contact with water.

● Do not install the product near air conditioning vents

or areas with excess dust and fumes.

● Only install on vertical walls and avoid slanted

surfaces.

● Do not install in places subject to any shock or

vibration.

● Do not install in places subject to direct exposure to

bright light, as it may cause eye fatigue when

viewing the display panel.

15. Maintain sufficient space around the display to ensure

adequate ventilation.

16. To ensure safe installation, first check the structure of

the wall and select a secure mounting location.

17. The wall should be strong enough to sustain a weight

of at least four times of the display and wall mount

bracket combined. The mounting location must be

able to withstand earthquake or other strong shock.

18. Do not modify any accessories or use broken parts.

Contact your dealer with any questions.

19. Tighten all screws (do not exert excessive force to

avoid breaking the screw or damaging its thread).

20. Drill holes and bolts will be left in the wall once the

display and Wall mount bracket are removed. Stains

may occur after extended use.

21. Since the manufacturer has no way to control the wall

type and installation of wall mount, the warranty of the

product shall only cover the body of the wall mount.

The warranty period of the product is 3 years.

22. Please consult the English language manual for any

dispute on conditions.

Caution

1. 為確保安全，在安裝前，請先詳細閱讀本安裝說明書並

遵守內容，妥善保存本安裝說明書於安全的地方，以便

日後參考。

2. 安裝完成後，請好好地保存這本操作手冊，以便日後參

考。

3. 僅能使用包裝內的配件，任何其他未經承認的零組件都

可能導致電視掉落及損壞。

4. 請確認在手冊上顯示的零件以及全部部品。如果部分被

遺漏或者損壞，請不要使用並保持原狀後，把它送回

給本地零售商。

5. 3在安裝本壁掛架之後，請每個月檢查錨和全部扣拴物

設備，如果有脫落和遺失，請立即拆卸電視並且不再使

用保持它以及把它返回給本地零售商。

6. 本壁掛架所表明的最大承載重量主要設計為家用，任何

超載將導致脫落危險。

7. 即使固體混凝土或者磚牆，本壁掛架均適用為垂直安裝。

對其他應用來說，必須請專家評論及安裝。

8. 請不要自行拆卸或是修理本產品。一旦自行拆卸之後，

保證是無效的。

9. 根據操作說明書，為了防止觸電或是剪斷的危險。安裝

工人在安裝中或是修理理線裝置，必須使用絕緣或是其

他相似的工具安裝。

10. 因錯誤的安裝及操作方法所造成的設備毀損及人員傷害，

本製造商將完全不承擔所衍生的相關法律責任。

11. 本壁掛架之設計為容易安裝及拆卸，若因人為或天然災

害：如地震、颱風等，所造成之設備損毀及人員傷害，…

本製造商將完全不承擔所衍生的相關法律問題。

12. 安裝面板顯示器壁掛架需由專業人員執行安裝。

13. 無論安裝或移除本產品，至少需由2人執行，以避免沉

重的物品掉落造成人員傷害或物品損毀。

14. 安裝前請先確認壁掛處周圍的環境：

● 避免安裝在溫度或濕度過高及任何會碰觸到水的地方。

● 請勿安裝於空調設備的出入口附近及避免大量灰塵及

油煙處。

● 只能安裝於垂直的牆面，避免傾斜的牆面。

● 請勿安裝於振動及撞擊處。

● 請勿安裝於強光直射，強光會對使用者於觀看面板顯

示器時造成眼睛疲勞。

15. 安裝時請於面板顯示器周圍預留足夠的空間，以確保空

氣的流通。

16. 為了安全及防止意外發生，安裝前，需檢查牆面的結構

及選擇耐久性高的適當位置。

17. 牆面需能支撐面板顯示器及壁掛架總重量4倍以上，且

需確保有足夠的強度能承受地震及其它外力的振動。

18. 請勿自行變更任何零件，勿使用已破損的零件，若有任

何問題請與你的經銷商聯絡

19. 鎖緊螺絲(切勿以過大的扭力鎖付螺絲，以免造成螺絲

斷裂或螺牙的損害)。

20. 日後移除面板顯示器及壁掛架時，會在牆面留下螺絲孔

及螺栓，且因長期使用會在牆上留下污漬。

21. 因牆壁種類及壁掛安裝施工品質非本製造商所能控制，

本產品所保固範圍只限壁掛架本體，本產品保固期限3

年。

22. 若有任何條文爭議，請以英文說明書為主。

安全警告

1. Afin d’assurer votre sécurité, nous vous prions de bien lire le manuel

avant l’installation et de suivre attentivement les instructions qui y sont

incluses. Conservez ce manuel dans un endroit sûr comme référence.

2. Conservez ce manuel en lieu sûr de façon à pouvoir vous y reporter

plus tard.

3. Utilisez exclusivement des pièces d’origine; l’utilisation de tout

composant non approuvé risque de provoquer la chute du téléviseur et

de son support.

4. Vérifiez tous les éléments ainsi qu’indiqué dans le manuel. Si des

éléments sont manquants ou endommagés, veuillez ne pas les utiliser

et les renvoyer à votre détaillant.

5. Une fois le support de montage mural installé, vérifiez tous les

équipements de fixation et vis une fois tous les trois mois ; si les

éléments de fixation sont desserrés, rouillés ou perdus, démontez

immédiatement le téléviseur, arrêtez d’utiliser les éléments concernés et

renvoyez-les à votre détaillant.

6. Ce dispositif de montage rural est destiné à une utilisation domestique

et uniquement pour le poids maximum indiqué ; toute surcharge induit

un risque de chute.

7. Ce dispositif de montage mural est destiné à être utilisé sur les murs

verticaux pleins en maçonnerie solide, en béton ou en brique

uniquement! Pour tout autre application, veuillez demander le conseil

d’un spécialiste du bâtiment agréé.

8. Ne démontez pas le produit pour essayer de le réparer vous-même.

Tout démontage annule la garantie pour la partie électrique!

9. Selon l’installation, utilisez un attache-câble ou un dispositif de fixation

similaire pour prévenir tout risque de déchirement accidentel ou

d’électrocution.

10. Le fabricant ne sera tenu légalement responsable d’aucun dommage à

l’équipement ou de blessure corporelle causés par une mauvaise

installation ou utilisation de l’équipement autre que celle décrite au sein

du présent manuel.

11. Le support de fixation murale est conçu de façon à faciliter l’installation

et le déplacement. Le fabricant ne sera tenu responsable d’aucun

dommage à l’équipement ou de blessure corporelle découlant d’erreur

humaine ou de cas de force majeure, tels un tremblement de terre ou un

typhon.

12. Il est recommandé de ne permettre qu’au personnel qualifié d’installer le

support de fixation murale.

13. L’installation ou le déplacement du produit doit être accompli par un

minimum de deux personnes afin d’éviter les dangers potentiels causés

par une chute.

14. Nous vous prions d’inspecter soigneusement l’emplacement où le

support de fixation murale sera installé :

● Eviter les endroits sujets à l'humidité, de fortes températures ou en

contact avec l'eau.

● N’installez pas le produit près de bouches d’air climatisé ou dans des

endroits avec beaucoup de poussière ou de vapeurs toxiques.

● N’installez que sur des murs verticaux et évitez les surfaces inclinées.

● N’installez pas aux endroits avec des chocs ou des vibration.

● N’installez pas aux endroits exposés à des lumières fortes, cela

pourrait causer la fatigue visuelle lors de l’observation du panneau

d’affichage.

15. Laissez un espace suffisant autour de l’écran pour une ventilation

adéquate.

16. Afin d’assurer la sécurité et la prévention des accidents, il est impératif

de vérifier la structure du mur et de choisir un endroit solide avant de

l’installer.

17. Le mur devrait être assez suffisamment fort pour soutenir un poids

quatre fois supéreiur au poids combiné de l’écran et du suppport de

fixation murale ensemble. L’emplacement du montage doit pouvoir

survivre à un tremblement de terre ou autre choc intense.

18. Ne modifiez aucun accessoire ni n'utilisez une pièce deffectueuse ou

cassée. Contactez votre revendeur pour toute question eventuelle.

19. Resserrez tous les vis (n’utilisez pas de force excessive pour éviter

d’abîmer les vis ou le filetage).

20. Les trous de perçage et les écrous resteront dans le mur lorsque vous

déplacez l’écran et le support de fixation murale. Des taches peuvent

apparaître après une longue utilisation.

21. Puisque le fabricant ne peut en aucun cas contrôler le type de mur et la

qualité de l’installation du support de fixation murale, la garantie du

produit ne couvre que le support de fixation murale. La durée de la

garantie du produit est de 3 ans.

22. Veuillez consulter le manuel Anglais pour tout disaccord quant aux

termes.

Attention

1. Lesen Sie bitte vor der Installation das Handbuch sorgfältig durch

und befolgen alle Anweisungen, um die Sicherheit zu gewähren.

Heben Sie das Handbuch auf, damit Sie später darin nachlesen

können.

2. Bewahren Sie das Handbuch gut auf.

3. Verwenden Sie nur Originalteile. Ungeprüfte Komponenten können

dazu führen, dass der Fernseher herunter fällt.

4. Überprüfen Sie alle Teile wie im Handbuch gezeigt. Bei

beschädigten oder fehlenden Teilen wenden Sie sich an Ihren

Händler.

5. Nachdem die Wandhalterung installiert ist sollten die Schrauben alle

3 Monate auf festen Halt überprüft werden. Bitte nehmen Sie den

Fernseher ab wenn Sie sich lockern oder rosten sollten und wenden

sie sich an Ihren Händler.

6. Diese Wandhalterung ist für die Privatnutzung bis zur angegebenen

Maximalbelastung konzipiert. Jegliche Überschreitung der

Maximalbelastung wird zu Beschädigungen führen.

7. Die Wandhalterung ist zur vertikalen Montage an soliden

Untergründen (Beton- oder Steinmauerwerk) konzipiert. Für die

Befestigung an anderen Untergründen suchen Sie bitte einen

erfahrenen Handwerker auf.

8. Bitte zerlegen Sie kein Produkt um es selbst zu reparieren. Das

Zerlegen führt zum erlöschen der Garantie bei Elektrogeräten.

9. Verwenden Sie Kabelbinder oder andere Fixierungen um ungewollte

Beschädigung oder Stromschläge zu vermeiden.

10. Der Hersteller haftet für keine Geräte- oder Personenschäden, die

durch unsachgemäße Installation oder Bedienung, die nicht in

diesem Handbuch beschrieben ist, entstanden sind.

11. Die Wandmontage ist für eine einfache Installation und Demontage

ausgelegt. Der Hersteller haftet nicht für Geräte- oder

Personenschäden, die durch menschliche Faktoren oder höhere

Gewalt wie z.B. Erdbeben oder Orkan entstanden sind.

12. Wir empfehlen Ihnen die Wandhalterung nur von einem

qualifizierten Techniker installieren zu lassen.

13. Die Installation oder Demontage des Produkts muss von

mindestens zwei Personen ausgeführt werden, um die Gefahr, dass

Gegenstände herunterfallen, zu vermeiden.

14. Bitte überprüfen Sie sorgfältig die Stelle, wo das Wandmontageset

installiert wird:

● Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit

bzw. Stellen, die mit Wasser in Kontakt kommen können.

● Installieren Sie das Produkt nicht in der Nähe von

Klimaanlagenöffnungen oder an einer Stelle, wo es übermäßig

Staub und Rauch gibt.

● Montieren Sie das Produkt nur an eine vertikale Wand. Vermeiden

Sie schräge Oberfläche.

● Installieren Sie das Produkt nicht an einer Stelle, an denen es

Erschütterungen oder Schwingungen ausgesetzt ist.

● Installieren Sie das Produkt nicht an einer Stelle mit direkter

Sonneneinstrahlung bzw. starkem Licht. Dies fördert beim

Anschauen der Bildschirmanzeige das Ermüden der Augen.

15. Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine

gute Belüftung zu gewähren.

16. Um die Sicherheit zu gewähren und Unfälle zu vermeiden, ist es

notwendig, vor der Installation die Wandstruktur zu überprüfen bzw.

eine sichere Stelle auszuwählen.

17. Die Wand muss stark genug sein, um ein Gewicht von mindestens

dem Vierfachen des Gesamtgewichts des Anzeigegerätes und des

Wandmontagesets zu tragen. Der Montageort muss in der Lage

sein, Erdbeben oder sonstige starke Erschütterungen

standzuhalten.

18. Modifizieren Sie keine Zubehörteile. Verwenden Sie keine

beschädigten Teile. Wenden Sie sich an Ihren Händler, wenn Sie

Fragen haben.

19. Ziehen Sie alle Schrauben fest. (Wenden Sie nicht zu viel Kraft an,

um ein Brechen der Schraube oder Beschädigen des Gewindes zu

vermeiden.).

20. Die Bohrungen und die Schrauben bleiben an der Wand sichtbar,

wenn das Anzeigegerät und das Wandmontageset entfernt wird.

Nach längerem Gebrauch kann ein Fleck an der Wand bleiben.

21. Der Hersteller hat keinen Einfluss auf den Wandtyp und die

Installation des Wandmontagesets. Deshalb deckt die Garantie des

Produkts nur das Wandmontageset selbst ab. Die Garantie des

Produkts gilt für 3 Jahre.

22. Bitte ziehen Sie die englische Version des Handbuchs zu Rate, falls

es Unstimmigkeiten hinsichtlich der Bedingungen gibt.

Vorsicht

1. Przed przystą ę żpieniem do instalacji prosz uwa nie

przeczyta za czon Instrukcj .ć łą ą ę

2. Zachowaj Instrukcję ł ść na przysz o .

3. Do zainstalowania uchwytu prosz u y wy cznie ę ż ć łą

oryginalnych cz ci za czonych do kompletu.ęś łą

4. Uż ęś ćyte przy instalacji cz ci powinny by identyczne

jak na rysunkach zamieszczonych w instrukcji. W

razie braku cz ci lub ich uszkodzenia nale y ęś ż

skontaktowa si z ze sprzedawc .ć ę ą

5. W czasie u ytkowania nale y kontrolowa uchwyt co ż ż ć

3 miesi ce, sprawdzaj c elementy mocowania.ą ą

6. Uchwyt przeznaczony jest wy cznie do u ytku łą ż

domowego. Nie mo na przekracza okre lanego ż ć ś

przez producenta maksymalnego ud wigu uchwytu.ź

7. Uchwyt moż ć śna montowa wyłącznie na cianach

pionowych, równych murach z betonu lub z ceg y! ł

Inne mo ci zastosowania powinny by żliwoś ć

uzgodnione z licencjonowanym specjalist ą

budownictwa.

8. Nie

należ ćy samodzielnie naprawia uchwytu.

9. Zgodnie z ilustracj nale y u y spinki do kabli lub ą ż ż ć

podobnego zacisku do zamocowania kabla.

10. Producent nie ponosi prawnej odpowiedzialno ci za ś

jakiekolwiek uszkodzenia lub obra enia osobiste, ż

spowodowane nieprawid ow instalacj .ł ą ą

11. Wytrzymał ść ś ćo ciany powinna by co najmniej

czterokrotnie wy sza od ci aru wy wietlacza i ż ęż ś

wspornika monta owego. Miejsce monta u powinno ż ż

by odporne na trz sienia ziemi i inne silne wstrz sy.ć ę ą

12. Zaleca się ł skorzystanie z us ug specjalisty przy

monta u uchwytu.ż

13. Aby uniknąć ń niebezpiecze stwa upadku obiektów, do

zainstalowania lub demonta u produktu wymagane ż

jest uczestnictwo dwóch osoby.

14. Należ ć śy starannie wybra miejsce na cianie, gdzie

dokonany b dzie monta :ę ż

● ż ć Nie nale y montowa uchwytu w miejscu o zbyt

wysokiej temperaturze, wilgotno ci lub maj cych ś ą

kontakt z wod . ą

● ż ć ż Nie nale y instalowa produktu w pobli u szczelin

klimatyzacji lub w miejscach o nadmiernej ilości

py ów lub spalin.ł

● ż ć Produkt nie nale y instalowa na nachylonych

powierzchniach.

● ż ć ż Nie nale y instalowa w miejscach nara onych na

drgania lub wibracje.

● ż ć ż Nie nale y instalowa w miejscach nara onych na

bezpo rednie oddzia ywanie jasnego wiat a, mo e ś ł ś ł ż

ono powodowa zm czenie oczu, podczas ć ę

ogl dania panela wy wietlacza.ą ś

15. Należ ć ę ł śy zachowa odst p dooko a wy wietlacza, aby

zapewnie w a wentylacj .ł ściwą ę

16.

W celu profesjonalnej instalacji nale y najpierw ż

sprawdzi struktur ciany i wybra bezpieczne ć ę ś ć

miejsce na monta .ż

17. Wytrzymał ść ś ćo ciany powinna by co najmniej

czterokrotnie wy sza od ci aru wy wietlacza i ż ęż ś

montowanego uchwytu.

18. Nie

należ ćy modyfikowa załączonych akcesoriów.

19. Po zakoń ż ż ę ćczeniu monta u uchwytu nale y dokr ci

wszystkie ruby bez u ywania nadmiernej si y, aby ś ż ł

unikn urwania ruby lub uszkodzenia gwintu.ąć ś

20. Wywiercone otwory i ruby pozostan w cianie po ś ą ś

od czeniu wy wietlacza i wspornika monta owego. łą ś ż

Po d ugotrwa ym u ywaniu mog pozosta ł ł ż ą ć

przebarwienia.

21. Gwarancja produktu obejmuje wy cznie g ówn łą ł ą

cz zestawu do monta u na cianie. Okres ęść ż ś

gwarancji na produkt wynosi 3 lat.

22. Sprawdź ę ę angielskoj zyczny podr cznik w celu

sprawdzenia warunków

Przestroga

1. Para garantizar su seguridad, lea este manual detenidamente

antes de la instalación y siga sus instrucciones. Conserve este

manual en un lugar seguro para futuras consultas.

2. Guarde este manual por si tuviera que consultarlo en otro

momento.

3. Utilice únicamente las piezas originales. Cualquier otro

componente no aprobado puede provocar la caída del televisor y

de su soporte.

4. Compruebe todas las piezas mostradas en el manual. Si las

piezas faltan o están dañadas, no las utilice y devuélvalas al

proveedor local.

5. Después de instalar el soporte para pared, compruebe los

anclajes y todos los dispositivos de sujeción cada 3 meses.

Asimismo, desmonte el televisor inmediatamente, deje de utilizarlo

y devuélvalo a su distribuidor local si se afloja, oxida o pierde.

6. Este soporte está destinado solamente al uso doméstico con el

peso máximo indicado y su sobrecarga supondrá un riesgo de

caída.

7. ¡Este soporte para pared está destinado solamente para obras de

mampostería verticales y sólidas, y paredes de hormigón o ladrillo!

Para otras aplicaciones, se debe realizar una evaluación por un

especialista en construcción cualificado.

8. No desmonte ni repare el producto por sí mismo. ¡La garantía de

electricidad quedará invalidada si se desmonta el producto!

9. Conforme a las ilustraciones, utilice una brida para cables o

abrazadera similar para fijar el cable y evitar así el riesgo de

cortes accidentales y descargas eléctricas.

10. El fabricante no será legalmente responsable de ningún daño

producido sobre el equipo o lesión personal causada por una

instalación o uso no mencionado explícitamente en este manual.

11. El soporte de pared p1-ha sido diseñado para instalar y retirar

fácilmente el dispositivo. El fabricante no se hace responsable de

los daños provocados sobre el equipo o las lesiones personales

que se deriven de factores humanos o actos de fuerza mayor,

como un terremoto o un tifón.

12. Se recomienda que el soporte de pared sea instalado por personal

cualificado.

13. Para evitar que se caiga el producto, la instalación o retirada

deberá ser realizada por al menos dos personas.

14. Inspeccione detenidamente el área en el que desee instalar el

soporte de pared:

● Evite los lugares sometidos a altas temperaturas, alto nivel de

humedad, o que se encuentren en contacto con el agua.

● No instale el producto cerca de un orificio de aire acondicionado,

o en zonas con gran cantidad de polvo o humos.

● Instale el producto en una pared vertical. Evite las superficies

sesgadas.

● No instale el producto en lugares sujetos a golpes o vibraciones.

● No instale el producto en lugares en los que se encuentre

expuesto a luces muy brillantes. Ello podría provocar fatiga

ocular al mirar el panel de pantalla.

15. Mantenga espacio libre suficiente alrededor de la pantalla para

asegurar su adecuada ventilación.

16. Para garantizar su seguridad y evitar accidentes, compruebe la

estructura de la pared y seleccione un emplazamiento seguro

antes de la instalación.

17. La pared debe tener fuerza suficiente para soportar un peso de al

menos cuatro veces la pantalla y el soporte en conjunto. El lugar

de montaje debe ser capaz de aguantar terremotos u otros golpes

fuertes.

18. No modifique ningún accesorio ni utilice componentes

deteriorados. Póngase en contacto con su distribuidor si tiene

alguna duda.

19. Apriete todos los tornillos (no ejerza demasiada fuerza para evitar

que se rompa el tornillo o se dañe la rosca).

20. Mantenga los orificios y los pernos en la pared después de retirar

la pantalla y el soporte de pared. Podrían quedar manchas

después de un uso prolongado.

21. Dado que el fabricante no dispone de ningún método para

comprobar el tipo de pared e instalación del soporte, la garantía

del producto cubre únicamente el soporte de pared en sí. El

período de garantía de este producto es de 3 años.

22. Consulte el manual en inglés si tiene alguna duda acerca de las

condiciones.

Precaución

1. Para garantir a segurança, queira ler atentamente este manual,

antes da instalação e seguir as instruções aqui contidas.

Guarde este manual num local seguro, para consulta posterior.

2. Preserve adequadamente esse manual para uma consulta

posterior.

3. Utilize somente peças originais. Quaisquer outros componentes

não autorizados poderão resultar na queda da TV e do suporte.

4. Verifique todas as partes apresentadas no manual. Caso

alguma delas estiver faltando ou avariada, não a utilize e

devolva-a ao revendedor local.

5. Após a instalação do suporte, verifique, a cada 03 meses, se as

partes e as peças de fixação estão em bom estado. Caso tais

partes estejam soltas, enferrujadas ou faltando, remova a TV e

o suporte da parede imediatamente.

6. Este suporte de parede foi concebido para o uso residencial,

dentro das condições de carga máxima suportada indicada no

manual. Qualquer carga adicional acarretará em risco de queda

do conjunto (suporte + TV).

7. Este suporte de parede deve ser instalado somente em paredes

verticais, sejam elas de alvenaria, de concreto ou de tijolo

instalação em outros tipos de parede ou outras aplicações, um

especialista licensiado em construção deve ser consultado.

8. Não abra ou desmonte o produto para consertá-lo por sua

conta. A garantia por defeitos eléctricos perderá a validade,

nesse caso.

9. A fim de evitar riscos de rompimentos dos cabos e choques

eléctricos, utilize aglutinadores de cabos adequados para

conectar e/ou preservar os cabos.

10. O fabricante não será legalmente responsável por quaisquer

danos no equipamento ou lesões pessoais decorrentes da

instalação ou funcionamento incorrectos, para além do

abordado neste manual.

11. O suporte para parede é concebido para fácil instalação e

remoção. O fabricante não será responsável por danos no

equipamento ou lesões pessoais decorrentes de factores

humanos ou eventos de força maior, tais como um sismo ou um

tufão.

12. Recomenda-se que o suporte para parede seja instalado

apenas por pessoal qualificado.

13. São necessárias, pelo menos, duas pessoas para instalar ou

remover o produto, para evitar o perigo de queda de objectos.

14. Queira inspeccionar cuidadosamente a área onde o suporte

para parede vai ser instalado:

● Evite locais que estejam sujeitos a altas temperaturas,

humidade ou contacto com a água.

● Não instale o produto perto de ventiladores de ar

condicionado ou áreas com excesso de pó e fumos.

● Instale apenas em paredes verticais e evite superfícies

oblíquas.

● Não instale em locais sujeitos a qualquer impacto ou

vibração.

● Não instale em locais com exposição directa a luz forte, pois

poderá causar fadiga ocular ao visualizar o painel do visor.

15. Mantenha um espaço suficiente à volta do visor, para assegurar

uma ventilação adequada.

16. Para assegurar uma instalação segura, verifique primeiro a

estrutura da parede e seleccione um local de montagem

seguro.

17. A parede deve ser resistente o suficiente para suportar um peso

de, pelo menos, o quádruplo do peso da combinação do visor

com o suporte para parede. O local de montagem deve ser

capaz de resistir a um sismo ou a qualquer outro impacto forte.

18. Não modifique quaisquer acessórios, nem utilize peças

partidas. Se tiver quaisquer dúvidas , contacte o seu

revendedor.

19. Aperte todos os parafusos (não exerça força excessiva, para

ev7ar partir o parafuso ou danificar o seu eixo).

20. Os orifícios de efectuados e os parafusos ficarão na parede,

quando o visor e o suporte para parede forem removidos. Após

utilização prolongada, podem aparecer manchas.

21. Visto que o fabricante não tem qualquer forma de controlar o

tipo de parede, nem a instalação do suporte para parede, a

garantia do produto só cobrirá a estrutura do suporte para

parede . O período de garantia do produto é de 3 anos.

22. Para qualquer contenda sobre as condições, queira consultar o

manual em língua inglesa.

Cuidado

Various displays have different screw hole specifications. Please check that the Screws (F) fit the specifications for the display to be mounted. Please contact your dealer

with any questions.

Des écrans différents possèdent des caractéristiques différentes pour les trous de vis. Veuillez vérifier que les vis (F) correspondent bien au modèle de l’écran que vous

voulez installer. Contactez votre revendeur si vous avez des questions.

Die Spezifikationen der Befestigungslöcher verschiedener Anzeigegeräte sind unterschiedlich. Bitte prüfen Sie, ob die Schrauben (F) den Spezifikationen Ihres

Anzeigegerätes entsprechen. Bitte wenden Sie sich an Ihren Händler, wenn Sie Fragen haben.

Las distintas pantallas poseen diferentes orificios. Compruebe que los tornillos (F) sean adecuados para la pantalla a montar. Póngase en contacto con su distribuidor si

tiene alguna duda.

As várias exposições têm especificações diferentes do furo do parafuso. Certifique-se de por favor que os parafusos (F) caibam as especificações para a exposição a ser

montada. Contate por favor seu negociante com todas as perguntas.

Rozmaite pokazy maj ró ne specyfikacje dziury ruby. Sprawia przyjemno sprawdzaj co ruby (F) dostosowuje specyfikacje dla pokazu by umieszczany. Sprawia ą ż ś ć ść ą Ś ć ć

przyjemno kontaktuj si z waszym handlarzem z wszelkimi pytaniami.ść ą ę

Различные индикации имеют по разному спецификации отверстия винта Пожалуйста проверите что винты приспосабливают спецификации для индикации - . (F) ,

котор . нужно установить Пожалуйста свяжитесь ваш торговец с еми вопросами VS .

Diversi monitor hanno diverse specifiche riguardanti i fori per le viti. Controllare che le viti (F) siano adeguate alle specifiche del monitor da montare. Contattare il rivenditore

per qualsiasi domanda.

Olika väggar har olika skruvhålsspecifikationer. Kontrollera att skruvarna (F) passar specifikationerna för den skärm som ska monteras. Kontakta din återförsäljare om du

har några frågor.

由於面板顯示器後殼壁掛螺絲孔規格不同，安裝前必須先確認本配件包所附的螺絲規格及長度，是否適用你所要安裝的面板顯示器，若有問題請與你的經銷商聯絡。(F)

1. Для обеспечения безопасности внимательно прочтите данное

руководство перед установкой и следуйте его инструкциям .

Держите данное руководство в доступном месте для того чтобы в ,

случае необходимости быстро получить справку

2. .Сохраните данное руководство для дальнейшего использования

3. ; Используйте только оригинальные детали любые другие не

одобренные компоненты могут привести к падению телевизора или

данного кронштейна .

4. , Проверьте наличие всех деталей показанных в данном

руководстве Если какие либо детали отсутствуют или повреждены. - ,

не .пользуйтесь устройством и верните его продавцу

5. После установки кронштейна проверяйте крепления и все

крепежные приспособления каждые месяца Если крепления 3 .

шатаются поржавели или отсутствуют сразу снимите телевизор, , же

с кронштейна используйте кронштейн и верните его продавцу . Не .

6. Данное крепление к стене предназначено для использования в

домашних условиях только для устройств вес которых , не

превышает указанный в описании крепления любая перегрузка ;

может привести к падению .

7. Данное крепление предназначено только для установки только на

вертикальных бетонных или кирпичных стенах В других каменных, !

случаях требуется консультация лицензированного специалиста по

строительным работам .

8. . Не разбирайте изделие для самостоятельного ремонта Гарантия

на !электрические элементы после разборки аннулируется

9. В соответствии с иллюстрациями используйте стяжку для кабеля

или аналогичный зажим для крепления кабеля чтобы ,

предотвратить опасность непреднамеренного обрыва и поражения

электрическим током

10. Производитель не несет юридической ответственности за

повреждения оборудования или травмы неправильной , вызванные

установкой или управлением несоответствующим данному ,

руководству.

11. Стенное крепление разработано для обеспечения простой

установки и удаления Производитель ответственности за . не несет

повреждение оборудования или травмы обусловленные ,

человеческим фактором или природными катаклизмами такими как ,

землетрясение или ураган .

12. Устанавливать кронштейн стенного крепления должен только

квалифицированный персонал .

13. 2 Для установки или удаления продукта требуется как минимум

человека во избежание опасности от падающих предметов .

14. , Внимательно проверьте область где будет выполняться настенная

установка.

● Избегайте мест с высокими температурами влажностью или где , ,

возможен контакт с водой .

● устанавливайте продукт рядом с вентиляционными Не

отверстиями или в местах с сильным запылением либо

задымлением.

● Устанавливайте только вертикальных стенах и избегайте на

наклонных .поверхностей

● устанавливайте в местах подверженных ударам или Не ,

вибрации.

● устанавливайте в местах подверженных яркому свету Не , ,

поскольку при работе за монитором могут уставать глаза .

15. Оставьте достаточно места вокруг дисплея для соответствующей

вентиляции.

16. Для обеспечения безопасной установки сначала проверьте

структуру стены и выберите безопасное место для крепления .

17. , Стена должна быть достаточно прочной чтобы как минимум

выдерживать вес вчетверо превышающий вес дисплея вместе со ,

стенным должно . креплением Место для установки выдерживать

землетрясение или прочие сильные нагрузки .

18. Не изменяйте любые аксессуары и не используйте поврежденные

элементы В случае вопросов обращайтесь к дилеру. .

19. ( , Затяните все винты но не прилагайте излишних усилий чтобы не

сломать винт или повредить его резьбу не ).

20. После удаления дисплея со стенным креплением в стене останутся

просверленные отверстия и болты продолжительного . После

использования могут оставаться пятна .

21. Поскольку производитель не может контролировать тип стены и

установки гарантия продукт охватывает только корпус стенного, на

крепления Период действия гарантии продукт составляет лет на 3 .

22. . В случае сомнений в отношении условий см версию руководства

на .английском языке

Предостережение

1. Per garantire la sicurezza, leggere attentamente questo

manuale prima di effettuare l’installazione e seguire le

istruzioni qui contenute. Conservare questo manuale in un

luogo sicuro per riferimenti futuri.

2. Conservare questo manuale con cura per riferimenti futuri.

3. Usare solo le parti originali, qualsiasi componente non

approvato può provocare la caduta del televisore e del suo

supporto.

4. Controllare tutte le parti mostrare nel manuale. Se delle parti

mancano o sono danneggiate, non usarle e riportarle al

rivenditore locale.

5. Dopo avere installato la staffa, controllare gli ancoraggi e

tutti i dispositivi di fissaggio ogni 3 mesi; in caso di

allentamenti, ruggine o mancanza di qualsiasi elemento,

rimuovere immediatamente il televisore e riportare il prodotto

al rivenditore locale.

6. Questo sistema di montaggio su parete è inteso per uso

domestico e solo per l’uso col peso indicato; qualsiasi

sovraccarico provocherà il pericolo di cadute.

7. Questo sistema di montaggio su parete è idoneo solo per

l’installazione su pareti verticali e di muratura, cemento o

mattoni! Per tutte le altre installazioni deve essere consultato

un professionista dell’industria edilizia.

8. Non smontare il prodotto, né ripararlo da sé. La garanzia

delle parti elettriche si annulla quando il prodotto è smontato!

9. In base alle illustrazioni, usare fascette o simili per bloccare i

cavi e proteggerli dal pericolo di tagli accidentali e

conseguenti scariche elettriche.

10. Il produttore non deve essere ritenuto responsabile

legalmente per qualsiasi danno all’apparecchio o lesione alla

persona provocati da installazione non corretta o

funzionamento diverso da quello riportato nel seguente

manuale.

11. Il montaggio a parete è stato ideato per una facile

installazione e rimozione. Il produttore non sarà responsabile

per danni all’apparecchio o per lesioni alla persona derivanti

da fattori umani o eventi naturali, come tifoni e terremoti.

12. Si consiglia di fare installare la staffa per il montaggio a

parete solo da personale qualificato.

13. Per installare o rimuovere il prodotto sono necessarie

almeno due persone per evitare rischi o la caduta di oggetti.

14. Controllare attentamente l’area dove va effettuato il

montaggio:

●

Evitare luoghi soggetti a temperature alte, umidità o

contatto con l’acqua.

●

Non installare il prodotto accanto a uscite di ventilazione di

aria condizionata o aree con polvere o fumi eccessivi.

●

Installare solo su pareti verticali, evitare superfici inclinate.

● Non installare in luoghi soggetti a urti o vibrazioni.

●

Non installare in luoghi soggetti a esposizione diretta alla

luce, in quanto si potrebbe provocare affaticamento agli

occhi durante la visualizzazione del pannello.

15. Mantenere spazio sufficiente intorno al monitor per garantire

una adeguata ventilazione.

16. Per garantire la sicurezza e per prevenire incidenti, è

necessario, prima di eseguire l’installazione, controllare la

struttura della parete e scegliere un posizionamento sicuro.

17. La parete deve essere abbastanza forte per sostenere

almeno quattro volte il peso del monitor e della staffa per il

montaggio insieme. Il punto di montaggio deve essere in

grado di sopportare terremoti o urti forti.

18. Non modificare gli accessori o utilizzare parti rotte.

Contattare il rivenditore per qualsiasi domanda.

19. Stringere tutte le viti (non applicare forza eccessiva per

evitare la rottura delle viti o il danneggiamento della

filettatura).

20. Fori e bulloni possono essere lasciati sulla parete una volta

rimossi la staffa e il monitor.

21. Dato che il produttore non p1-ha alcun modo di controllare il tipo

di parete e l’installazione, la garanzia del prodotto coprirà

esclusivamente il corpo della struttura per il montaggio. Il

periodo di garanzia del prodotto è di 3 anni.

22. Consultare il manuale in lingua inglese per eventuali

controversie sulle condizioni.

Attenzione

1. För säkerhets skull bör du läsa igenom den här manualen

noggrant innan installation och följa anvisningarna häri.

Förvara den här manualen på ett säkert ställe för framtida

användning.

2. Spara denna manual för kommande referens

3. Använd endast originaldelar, andra icke godkända

komponenter kan resultera i att TV:n och konsolen faller

ned.

4. Kontrollera alla delarna som visas i manualen. Om någon

del saknas eller är skadad, använd den inte utan returnera

den till den lokala återförsäljaren.

5. När väggmonteringskonsolen installerats, kontrollera

förankringen och alla fästenheter var tredje månad och

montera ned TV:n omedelbart och använd inte konsolen

utan returnera den till den lokala återförsäljaren och den blir

lös, rostig eller inte fungerar.

6. Denna väggmontering är avsedd för hemmabruk endast

med angiven vikt, all överbelastning kommer att leda till

fallolyckor.

7. Denna väggmontering är endast till för vertikal montering på

jämna solida mur-, betong- eller tegelväggar, annan

användning bör bedömas av licensierad

konstruktionsspecialist.

8. Demontera inte produkten för att reparera den själv.

Elektriska garantier är ogiltiga efter demontering!

9. Använd kabelbindare enligt illustrationen eller annan

likvärdig fastspänning för att fästa kabeln för att förhindra

oavsiktlig risk för kabelbrott och elektriska stötar.

10. Tillverkaren kan inte hållas juridiskt ansvarig för skada på

utrustningen eller personskada som har orsakats av en

inkorrekt installation eller användning, annan än vad som

beskrivs i den här manualen.

11. Väggmonteringen är utformad för enkel installation och

borttagande. Tillverkaren kan inte hållas ansvarig för skada

på utrustning eller personskada som kommer sig av den

mänskliga faktorn eller naturkrafter, som jordbävning eller

tornado.

12. Det rekommenderas att väggmonteringsstället installeras

endast av kvalificerad personal.

13. Minst två personer krävs för att installera eller ta bort

produkten för att undvika fara med fallande objekt.

14. Inspektera noggrannt området där väggmonteringen ska

installeras:

● Undvik platser som utsätts för höga temperaturer,

fuktighet eller kontakt med vatten.

● nstallera inte produkten i närheten av

luftkonditioneringsventiler eller områden med mycket

damm och rök.

● Installera endast på vertikala väggar och undvik sluttande

ytor

● Installera inte på platser som kan utsättas för stötar eller

vibrationer.

● Installera inte på platser som är föremål för direkt

exponering av skarpt ljus då det kan leda till att ögonen

tröttas ut när man tittar på skärmen.

15. Sörj för tillräckligt med utrymme runt skärmen för att

tillförsäkra lämplig ventilation.

16. För att tillförsäkra säkerjet och förebygga olyckor måste

väggstrukturen kontrolleras och ett säkert ställe väljas ut för

installation.

17. Väggen ska vara tillräckligt starkt för att hålla en vikt som är

minst fyra gånger skärmens och väggmonteringsstället

kombinerat. Monteringsstället måste kunna motstå

jordbävning och andra kraftiga stötar.

18. Ändra inte på tillbehör eller använd trasiga delar. Kontakta

din återförsäljare om du har några frågor.

19. Dra åt alla skruvar (använd inte överdriven styrka för att

undvika att bryta av skruven eller skada dess huvud).

20. Borrade hål och bultar lämnas kvar i väggen när väl

skärmen och väggmonteringsstället är borttagna. Fläckar

kan uppstå efter långvarig använding .

21. Då tillverkaren inte kan kontrollera väggtypen och

väggmonteringsinstallationen täcker produktgarantin endast

väggmonteringskroppen. Produktens garantiperiod är 3 år.

22. Titta i manualen på engelska om frågor om villkor uppstår.

Fara

LMA-01

Large Mounting Kit

Installation Manual

安裝說明書

Manuel d’installation

Installationsanleitung

Manual de instalación

Manual da instalação

Instalacja r cznyę

Руководство установки

Manuale di installazione

Installationsmanual

包裝零件 / Enclosed Parts /

Mitgelieferte Teile

/ Pièces incluses / Componentes suministrados

Parti incluse / Peças incluídas / Za czane Człą ęście / Enclosed части / Medföljande delar

≥ 32”

≥

≥ 32

32”

”

”≥ 32”

MAX 35 kg

MAX 35 kgMAX 35 kg

(77 lbs)

(77 lbs)(77 lbs)

外觀尺寸圖(單位：公厘) / Physical Dimensions (mm) / Außenabmessungen (mm) / Dimensions externes (mm) / Dimensiones exteriores (mm)

Dimensioni esterne (mm) / Dimensões físicas (milímetros) / Paramety Fizyczne (Milimetrach) / ( ) / Utsidedimensioner (mm)Физические размеры миллиметры

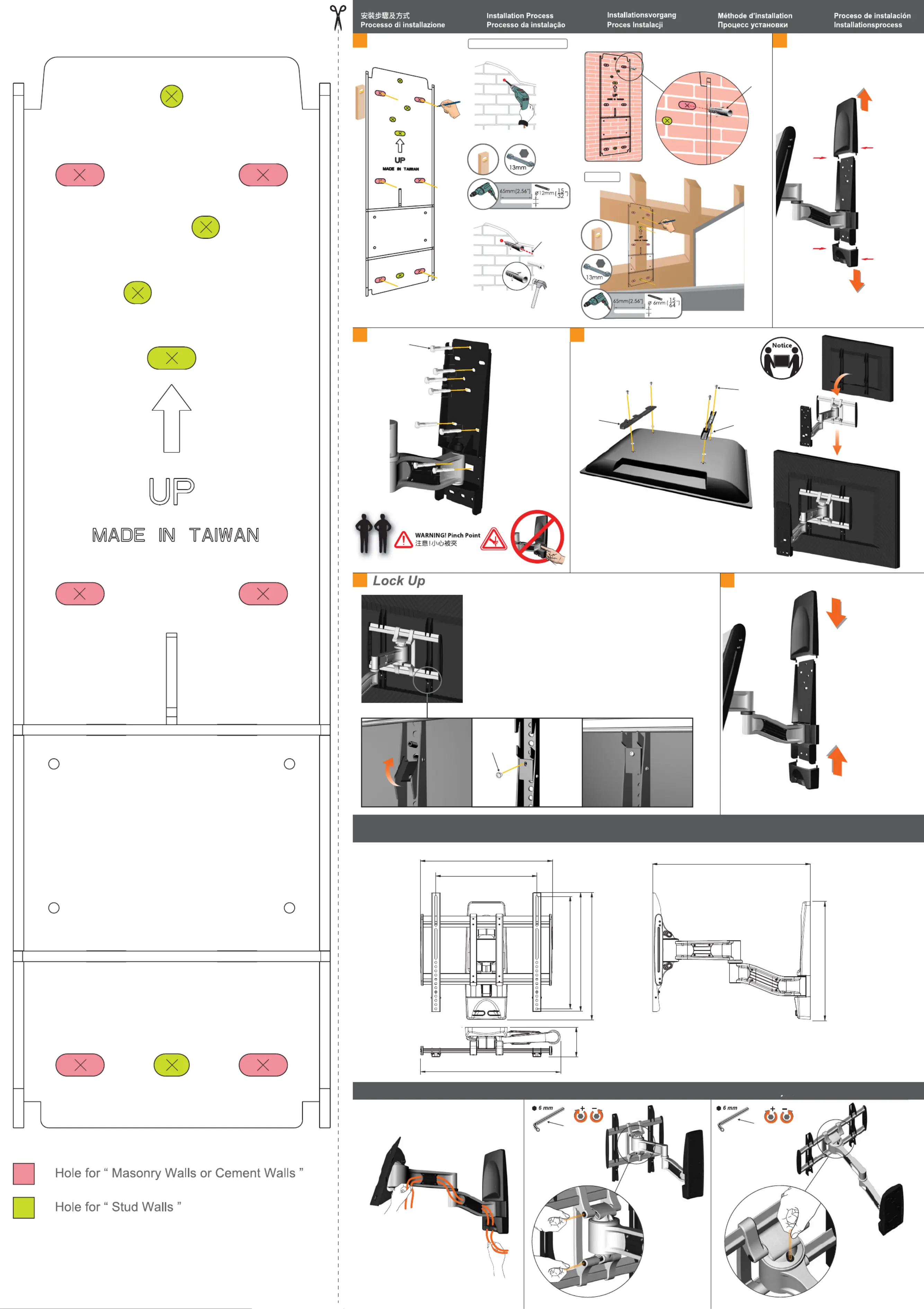

1:1 drawing for Drilling Measurement

Masonry Walls or Cement Walls

Stud Walls

3 4

Cable Management Swivel Torque AdjustTilt Torque Adjust

Max.562(D) Min.105

470

420

Max.400

422

105

Max.400

500(W)

450(H)

Produktspecifikationer

Varumärke:	Ag Neovo
Kategori:	väggfäste
Modell:	LMA-01
Vikt:	8300 g
Bredd:	500 mm
Djup:	105 mm
Höjd:	450 mm
Förpackningens bredd:	624 mm
Skärm diagonal:	35 "
Hållare:	-90 - 90 °
Maximal skärmstorlek:	32 "
Minsta skärmstorlek:	- "
Avstånd till väggen (min):	105 mm
Lutningsvinkel:	-15 - 15 °
Maxvikt:	35 kg
Produktens färg:	Svart, silver
bruksanvisning:	Ja
Lutningsjustering:	Ja
Monteringssats:	Ja
Låddjup:	460 mm
Vikt inkl. förpackning:	9300 g
Material, hölje:	Aluminium, Plastic, Steel
Monteringssätt:	Vägg
Harmonized System (HS)-kod:	85299097
Gränsssnitt för panelmontering:	400 x 400 mm
Bildstorlek vertikalt:	32 mm
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	400 x 400 mm
Monteringsgränssnitt kompatibilitet (max):	400 x 400 mm
Vridningsvinkel:	180 °
Avstånd till väggen (max):	562 mm
Färgdjup (max):	105 mm
