Sida 1/40

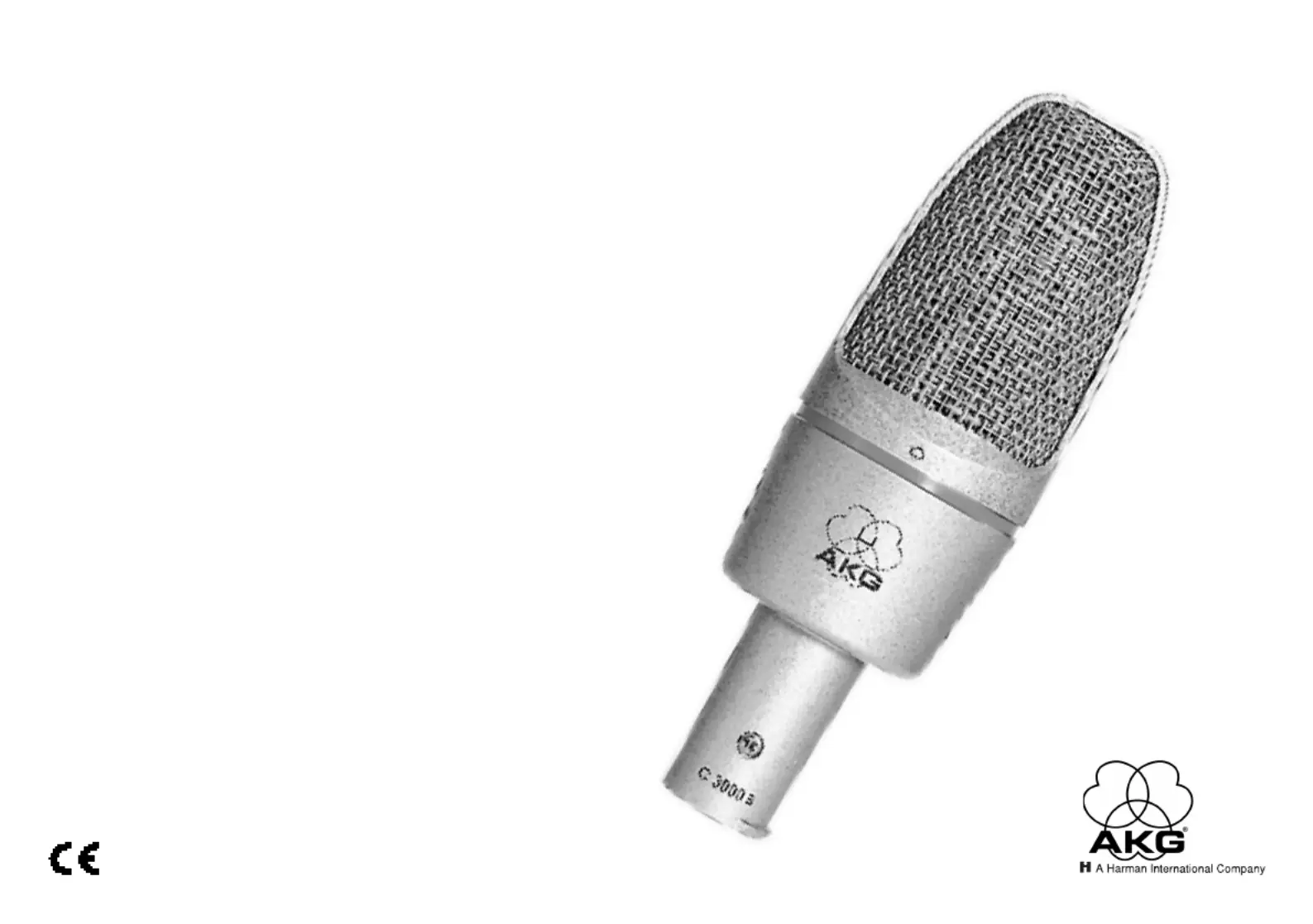

C 3000 B
Bedienungshinweise
User Instructions
Mode d’emploi
Istruzioni d’uso
Modo de empleo
Instruções de uso

Beschreibung
Die Konstruktion dieses Großmembran-Kondensatormikrofons stützt sich
auf die Erfahrungen, die AKG und ihre Kunden seit Jahrzehnten mit den
Modellen C 12 und C 414B weltweit gemacht haben. Basierend auf moder-
nen und zuverlässigen Bauteilen wird das Mikrofon höchsten professionel-
len Anforderungen gerecht und wird auch einen langzeitigen, anspruchs-
vollen Studio- und Live-Einsatz standhalten.
Nachfolgend sei auf die Konstruktionsmerkmale im Detail hingewiesen:
Das Großmembransystem ist akustisch auf eine Niere abgestimmt, um
das Mikrofon sowohl für das Aufnahmestudio als auch für den Live-
Einsatz verwenden zu können.
Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie
gefertigt und verhindert auch bei höchsten Schalldrücken örtliche
Kurzschlüsse zur Gegenelektrode.
Eine einschaltbare Vorabschwächung erlaubt es, die Aussteuergrenze
um 10 dB hinaufzusetzen, um gegebenenfalls auch im Nahbereich von
Schallquellen verzerrungsfreie Aufnahmen machen zu können. Es wird
mit dieser schaltungstechnischen Maßnahme verhindert, dass beson-
ders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von
Kleinsttransformatoren - die oft in Mischpulteingangsstufen verwendet
werden - überschritten werden können.
Die am Mikrofon hilft zusätzlich,einschaltbare Bassabschwächung
Verzerrungen bei tiefsten Frequenzen hintanzuhalten, die in unkontrol-
lierter Weise z. B. durch Rumpel- oder Windgeräusche auftreten kön-
nen. Weiters wird durch Einschalten des Filters der bei Richtmikrofonen
auftretende Naheffekt (Mikrofonabstand unter 10 cm) ausgeglichen.
Die Steilheit des Filters beträgt 6 dB/Oktave, wobei die Eckfrequenz bei
500 Hz liegt.
Das Ganzmetall-Druckgussgehäuse wirkt sehr gut gegen mögliche HF-
Einstreuung bei Verwendung des Mikrofons in Sendernähe oder
gemeinsamer Verwendung mit drahtlosen Mikrofonen oder sonstigen
Kommunikationsanlagen und schützt das Mikrofon vor den Unbilden
des oft rauhen Live-Betriebs.
Der eingebaute Popschutz ist ideal für Vokalanwendungen.
Eine innenliegende, elastische Spinnenlagerung für die Großmembran-
kapsel unterdrückt sehr wirkungsvoll Hand- und Kabelgeräusche.
Die Anschlussnase am Steckerhals ist für die sichere Befestigung in der
Spinnenhalterung bzw. im Stativanschluß – auch im hängenden
Betrieb – vorgesehen.
Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und
der temperatur- und feuchtesicheren Konstruktion bietet das Mikrofon
einmalige universelle Anwendbarkeit.
Die mitgelieferte elastische Spinnenhalterung H 100 kann trotz der gut
wirksamen internen elastischen Lagerung der Mikrofonkapsel nützlich
gegen störende Vibrationen vom Stativ, o. ä. sein. Bei der Verwendung
der H 100 sollte auch nicht vergessen werden, eine der beiden unter-
schiedlich großen Nuten am hinteren Ende des äusseren Rings als
Kabelzugentlastung zu benützen. Dies dient sowohl als zusätzliche
mechanische Sicherheit, als auch gegen Vibrationsgeräusche, die u. U.
über das Kabel auf das Mikrofon störend einwirken könnten.
Stromversorgung
Das C 3000B kann aus Phantomspeisequellen nach DIN 45 596 /
IEC 268-15 gespeist werden. Diese Norm schreibt eine positive Spannung
von 12, 24 oder 48 Volt an beiden NF-Leitungen gegen die
Kabelabschirmung vor. Darüberhinaus kann dieses Mikrofon mit allen
Spannungen zwischen 9 und 52 Volt gemäß der standardisierten
Beschaltung betrieben werden.
2

Folgende Anschlussschemata werden empfohlen:
Schaltung mit Eingangsübertrager Mittenanzapfung (erdfrei):mit
Schaltung mit Eingangsübertrager Mittenanzapfung (erdfrei):ohne
Normwerte für Rv (oder 2 x Rv):
U = R
v
2 x R
v
12 V ±2 V 330 Ohm 680 Ohm
24 V ±2 V 680 Ohm 1200 Ohm
48 V ±4 V 3300 Ohm 6800 Ohm
Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5%
Toleranz haben.
Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager vor-
handen, müssen entweder Kondensatoren oder zusätzliche Transforma-
toren in die NF-Leitung eingefügt werden, um eine Beeinträchtigung der
Eingangsstufen durch Leckströme zu verhindern.
Phantomspeisung bei unsymmetrischen Verstärkereingängen
Reinigungshinweise
Alle Metalloberflächen können von Zeit zu Zeit problemlos mit (Industrie-)
Spiritus oder Alkohol gereinigt werden.
Mitgeliefertes Zubehör
H 100 Elastische Spinnenhalterung
Empfohlenes Zubehör
B 18 Batteriespeisegerät
MK 9/10 10 m NF-Kabel mit XLR-3 Anschlusssteckern
N 62E Netzgerät zum Betrieb von zwei Mikrofonen
N 66E Netzgerät zum Betrieb von sechs Mikrofonen
PF 100 Studio-Popschutzfilter
SA 41/1 Stativadapter
ST 102A Bodenstativ
ST 200 schweres Bodenstativ
W 414 Außenwindschutz (beim C 414B-ULS beigepackt)
3
