Sida 1/12
T19058 / 第一版 / 2021 年 10 月
© 華碩電腦股份有限公司保留所有權利
使 用 手 冊
15060-15Q03000

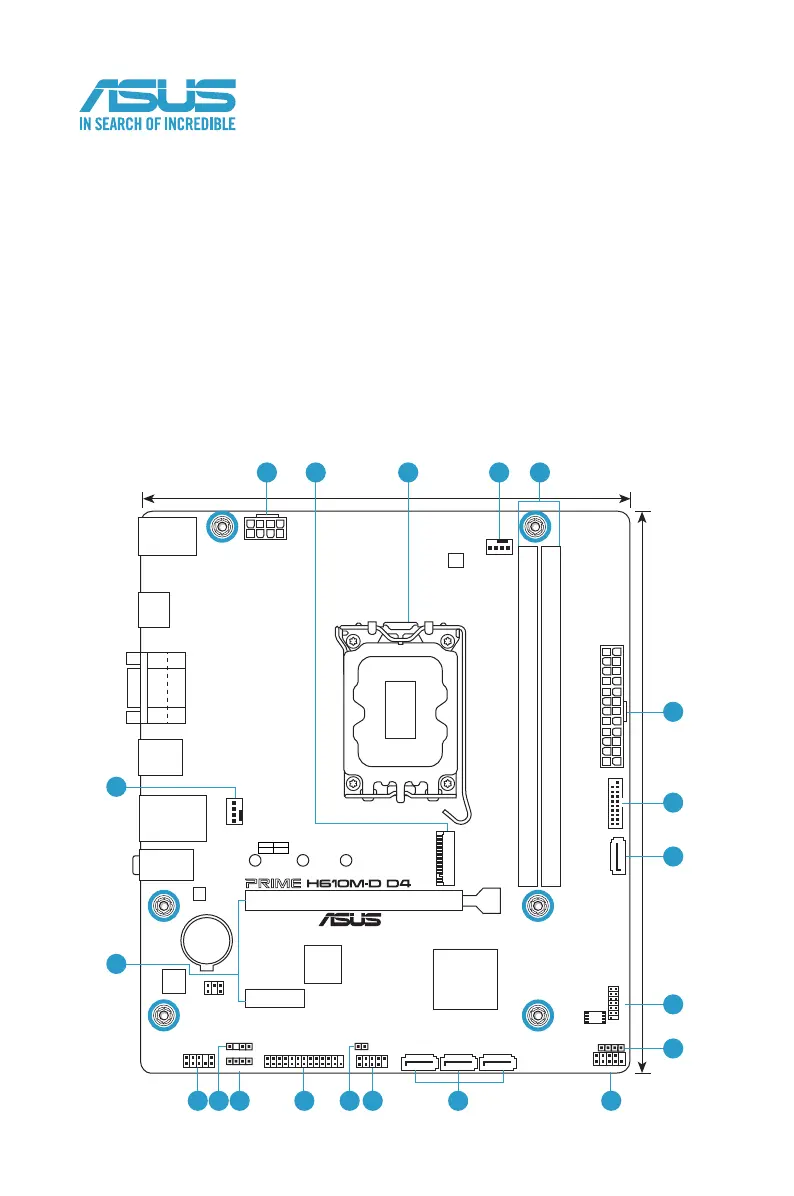

PRIME H610M-D D4
ATX_12V
PCIEX16(G4)
PCIEX1(G3)
SPEAKER
TPM
128Mb
BIOS
CLRTC
F_PANEL
SPDIF_OUT
RGB_HEADER
LPT
USB_914
COM_DEBUG
U32G1_12
AAFP
ATX_PWR
CPU_FAN
BATTERY
CHA_FAN
Super
I/O
23.4cm(9.2in)
DDR4 DIMM_A1 (64bit, 288-pin module)
2280 2260 2242
DDR4 DIMM_B1 (64bit, 288-pin module)
AUDIO
KBMS_USB_56
LAN_USB_78
U32G1_34
HDMI
VGA
COM
20.3cm(8.0in)
SATA6G_1 SATA6G_2 SATA6G_3
SATA6G_4
Intel
®
H610
M.2(SOCKET3)
M.2(SOCKET3)
Audio
Codec
DIGI+
VRM
LGA1700
Ethernet
PCIE SATA
3.0 X4 V
65 1
2
4
1711 712 14 10
8
15
16
5
3
4
13 9
7
2
DDR4 記憶體插槽
本主機板配備兩組 DDR4（Double Data Rate，雙倍資料傳輸率）記憶體插槽。您可以任意選擇使
用 4GB、8GB、16GB 與 32GB Non-ECC、Un-buffered 記憶體模組至本主機板的 DDR4 DIMM 插
槽上。
欲了解更多詳細介紹，請參考「系統記憶體」章節的介紹。
主機板
華碩PRIMEH610M-DD4主機板
配件
2xSATA6Gb/s排線
1xI/O擋板
1xM.2塑膠固定零件
公用程式光碟 驅動程式與公用程式光碟
相關文件 使用手冊
包裝內容物
內部連接埠
主機板電源插槽
這些電源插槽用來連接到一個電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能
以一個特定方向插入主機板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即
可。
如果您的系統會搭載相當多的周邊裝置，請使用較高功率的電源以提供足夠的裝置用電需
求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。
風扇接頭
將風扇電源接頭連接到風扇電源插槽，確定每一條黑線與這些插槽的接地端（GND）相匹配。
•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，
那麼很容易因為主機內部溫度逐漸升高而導致當機，甚至更嚴重
者會燒毀主機板上的電子元件。注意：這些插槽並不是單純的排
針！不要將跳線帽套在它們的針腳上。
•CPU_FAN插槽支援處理器風扇達1安培（12瓦）的風扇電源。
欲了解更多詳細介紹，請參考「中央處理器（CPU）」章節的介紹。
擴充插槽
本主機板配備一個PCIe4.0 x16 與一個 PCIe3.0x1插槽，可支援符合 PCI Express 規格的功能
擴充卡。
請務必連接8-pin電源插頭，否則系統可能無法順利啟動。
GND
FAN PWR
FAN IN
FAN PWM
FAN PWM
FAN IN
FAN PWR
GND
FAN PWM
FAN IN
FAN PWR
GND
中央處理器插槽
本主機板配備一組LGA1700處理器插槽，本插槽是專為第十二代Intel
®
Core™、Pentium
®
Gold以
及Celeron
®
處理器所設計。
3
SATA 6Gb/s 裝置連接插槽
這些插槽可支援使用SATA6Gb/s排線來連接SATA裝置。
M.2 插槽（Key M）
這個插槽用來安裝M.2裝置，如M.2固態硬碟。
•M.2插槽支援MKey的2242/2260/2280類型儲存裝置（支援PCIe3.0x4與SATA模
式）。
•M.2插槽與SATA6G_4插槽共享頻寬。當M.2插槽運作於SATA模式時，SATA6G_4插
槽無法使用。
USB 3.2 Gen 1 擴充套件排線接頭
這個接頭用來連接USB3.2Gen1模組，可擴充USB3.2Gen1模組。USB
3.2Gen1的資料傳輸率最高可達5Gb/s。
USB 2.0 擴充套件排線接頭
這個接頭用來連接USB2.0模組，可在前面板或後側連接埠擴充USB2.0模組。
USB2.0的資料傳輸率最高可達480Mb/s。
USB3.2Gen1模組為選購配備，請另行購買。
USB2.0模組為選購配備，請另行購買。
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
RGB 燈條接頭
這個接頭用來連接RGB指示燈條（LEDStrips）。
RGBLED接頭支援5050RGB多彩LED燈條（+12V/G/R/B），燈條總輸出電流限制為3安
培（12伏特），總長度不超過3公尺。
在您安裝或移除任何元件之前，請確認電源供應器的電源開關是切換到關閉（OFF）的位
置，而最安全的做法是先暫時拔出電源供應器的電源線，等到安裝 / 移除工作完成後再將
之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主機板、周邊裝置、元件等。
•實際的亮度與色彩會依LED燈條的不同而異。
•若您的指示燈條未亮起，請檢查RGB指示燈延長線與指示燈條是否連接在正確位置、插
座（12V）是否與接頭（12V）對齊至主機板上。
•LED燈帶會在系統運作時亮起。
•LED燈帶為選購配備，請另行購買。
PIN 1
USB+5V
USB_P9-
USB_P9+
GND
NC
USB+5V
USB_P14-
USB_P14+
GND
