Sida 1/27

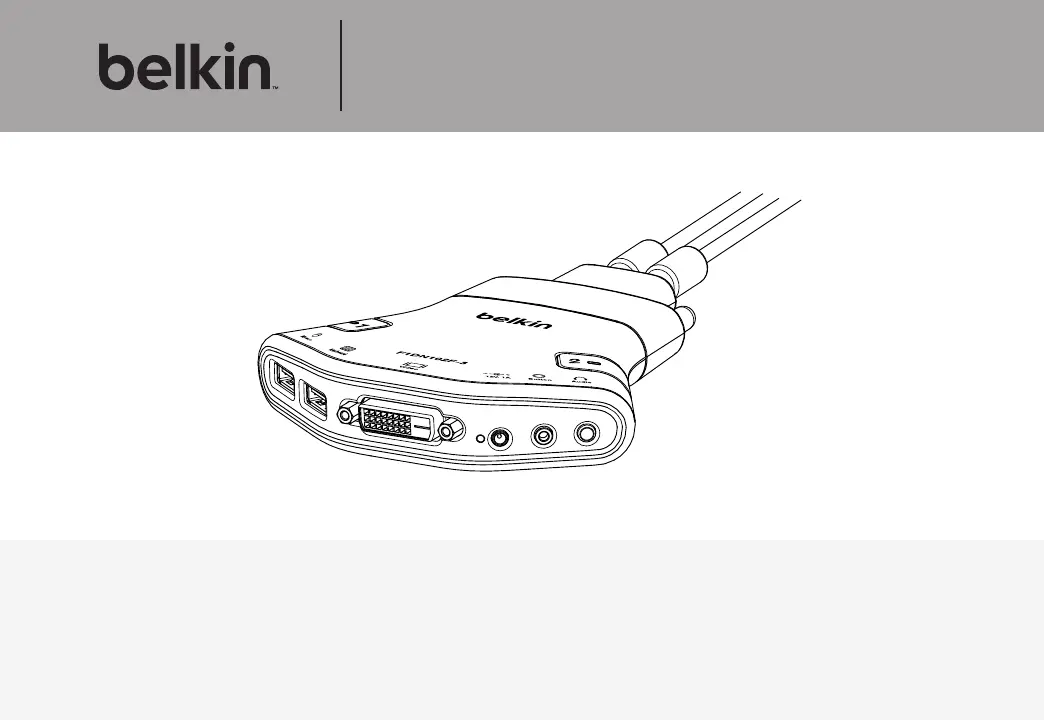

Advanced Secure 2-port

Flip KVM Switches

User Manual

F1DN102F-3 – Secure 2-port Flip DVI-D KVM with Audio, PP 3.0

F1DN102N-3 – Secure 2-port Flip DP KVM with Audio, PP 3.0

F1DN102V-3 – Secure 2-port Flip VGA KVM with Audio, PP 3.0

Document Number HDC10383 Rev.C

Belkin Advanced Secure 2-port Flip KVM Switch User Manual

TABLE OF CONTENTS

SEC TIONS 123456

Table of Cont e nt s

Introduct ion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Package Contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Security Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Operational Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Flip KVM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Equipment Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

User Guidance & Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tamper Evident Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Product Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

F1DN102F-3 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

F1DN102V-3 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

F1DN102N-3 Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Before Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Operating the Belkin Secure Flip KVM Switch . . . . . . . . . . . . . . . . . 18

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Belkin Advanced Secure 2-port Flip KVM Switch User Manual

INTRODUCTION

SEC TIONS

Table of Cont ent s 234561

Thank you for purchasing this Belkin Advanced Secure 2-port Flip

KVM Switch. This Switch is designed for use in secure environments

comprised of sources with different security levels. Providing the

highest security safeguards and features, this product meets all

required cyber prevention requirements.

This User Manual provides all the details you’ll need to install and

operate your new product and to troubleshoot it in the unlikely event

of a problem.

Why use the Belkin Secure Flip KVM Switch?

Belkin’s Advanced Secure DVI-D 2-port Flip KVM Switch is the first

secure KVM in the industr y specifically designed for 2-computer

scenarios.

Many users in large organizations are required to switch between two

isolated networks and call for a KVM solution that is both secure and

cost-effective.

Most secure KVMs are high cost and require a lot of desktop space.

Belkin’s Flip KVM Switch addresses both the form factor and the price

level issues. It is both compact and low cost and arrives with all cables

integrated.

It is designed and tested to integrate seamlessly with systems and

peripherals used by government, agencies, defense, intelligence,

finance and any other high-security profile company.

Package Contents

• Belkin Advanced Secure Flip KVM Switch

• 12V 1A DC Power Supply

• Remote Control Unit

• User Manual

Please note: Belkin Secure KVM Products cannot be upgraded,

serviced or fixed.

Import ant Security Note: If you are aware of potential security

vulnerability while installing or operating this product, we encourage

you to contact us immediately at the following email address:

gov_securit y@belkin.com

Important: This product is equipped with an always-on active anti-

tamper system. Any attempt to open the enclosure may activate the

anti-tamper system and render the unit permanently inoperable. If

the unit’s enclosure appears disrupted or if all the port LEDs flash

continuously, please call Belkin Technical Support at 1 (800) 282-2355

Revision

A – Initial Release, 23 Feb 2015

B – Updates to User Guidance, 26 April 2015

C – User Guidance changes, 16 June 2015
