RP81665 -Extension Kit For T60P Series

RP81665- Juego de extensión T60P

RP81665 - T60P Kit de rallonge

4/20/201793093 Rev. A1

93093

1

2

C.

C.

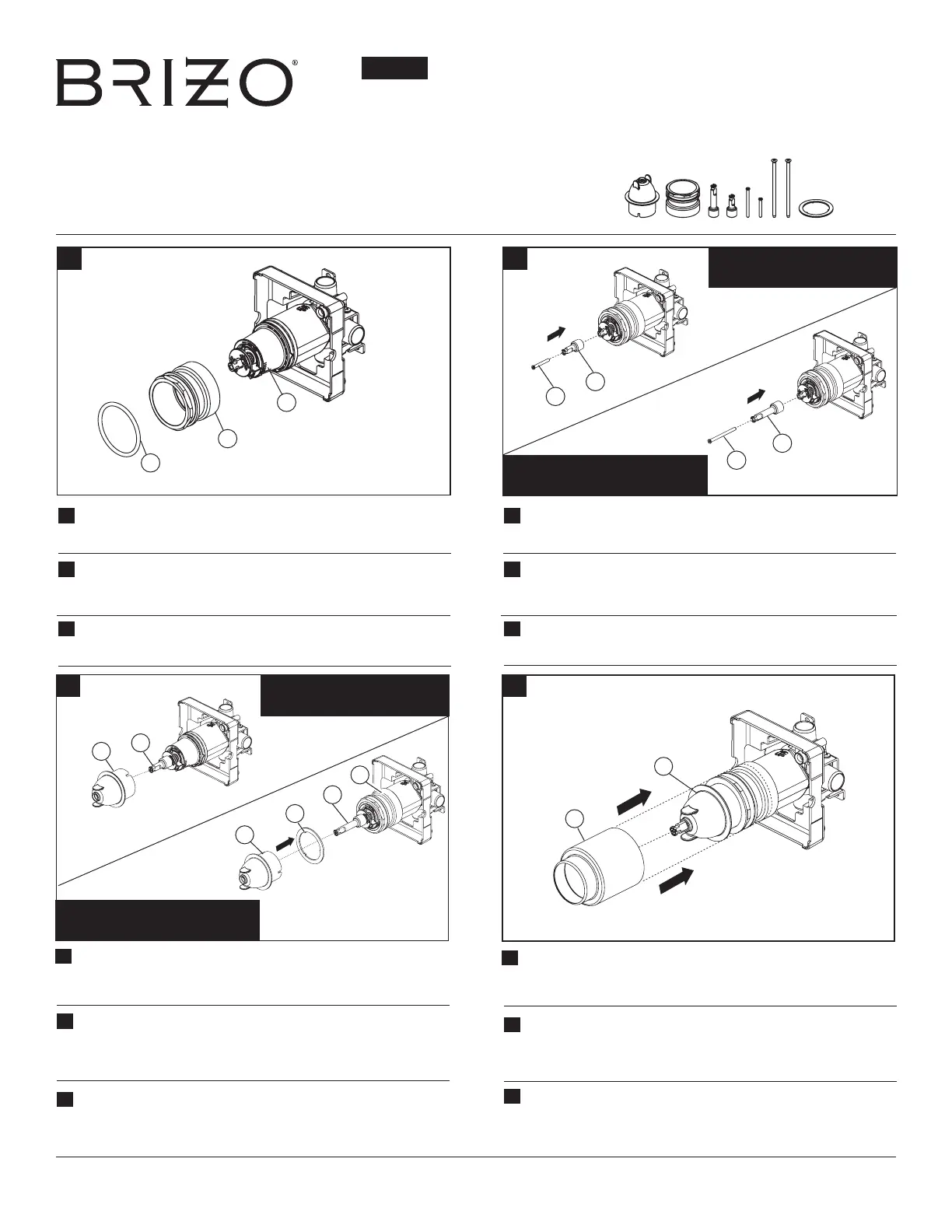

If you are using the 1 3/4" stem extender (1), slide the adapter ring (2) into the

grooves at the bottom of the guide (3). Slide the guide (3) over the stem until the

ring rests on the bonnet (4). If you are using the 1" stem extender (5), you will not

need the adapter ring.

3

5

3

1

D.

D.

Slide trim sleeve (1) over the guide (2) so that it goes past the o-ring on the bonnet.

A.

Press cartridge (1) into rough and secure using provided bonnet nut (2). Slide

O-ring (3) from trim kit into the narrow groove at the top of the bonnet (2).

A.

Presioneelcartucho(1)enlaranurayjeusandolatuercacubierta

proporcionada(2).Deslicelajuntatórica(3)delkitdeajusteenlaranura

estrecha en la parte superior de la cubierta (2).

A.

Pousserlacartouche(1)dansl’élémentrugueuxetxeràl’aidedel’écroudu

capotfourni(2).Faireglisserlejointtorique(3)delatroussedegarniture

danslarainureétroiteausommetducapot(2).

1

3

2

A.B.

3

1

2

4

D.

Deslicelafundadeajuste(1)sobrelaguía(2)paraquepasemásalládela

juntatóricadelacubierta.

D.

Faireglisserlemanchondegarniture(1)au-dessusduguide(2)desortequ’il

passeau-delàdujointtoriquesurlecapot.

C.

Siestáutilizandounextendedordevástagode13/4"(1),desliceelanillo

adaptador(2)enlasranurasenlaparteinferiordelaguía(3).Deslicelaguía

(3)sobreelvástagohastaqueelanillosequedeapoyadoenlacubierta.Siestá

utilizandounextendedordevástagode1"(4),noseránecesariousarelanillo

adaptador.

C.

Sivousutilisezlarallongedelatigede13/4"(1),faireglisserlabague

d’adaptation(2)danslesrainuresenbasduguide(3).Faireglisserleguide(3)

surlatigejusqu’àcequelabaguereposesurlecapot.Sivousutilisezlarallonge

detigede1"(4),vousn’aurezpasbesoindelabagued’adaptation.

This kit can accommodate additional 1" or 1 3/4" of wall thickness.

Este kit puede acomodar 1" y 1 3/4

"

adicionales de espesor de pared.

Ce kit peut accueillir 1 po et 1 3/4 po d’épaisseur de paroi supplémentaire.

For additional 1" of wall thickness

Para 1" adicional del espesor de la pared

Pour 1" d’épaisseur de paroi supplémentaire

For additional 1" of wall thickness

Para 1" adicional del espesor de la pared

Pour 1" d’épaisseur de paroi supplémentaire

For additional 1 3/4" of wall thickness

Para 1 3/4" adicional del espesor de la pared

Pour 1 3/4" d’épaisseur de paroi supplémentaire

For additional 1 3/4" of wall thickness

Para 1 3/4" adicional del espesor de la pared

Pour 1 3/4" d’épaisseur de paroi supplémentaire

B.

Determine if 1" extension (1) or 1 3/4" extension (2) is required. Place

corresponding extension piece (1) or (2) onto end of cartridge stem and secure

in place using appropriate screw length- 1" (3) or 1 3/4" (4).

B.

Determine si se necesita una extensión de 1" (1) o una extensión de 1 3/4" (2).

Coloque la pieza de extensión correspondiente (1) o (2) en el extremo

del vástago del cartucho y asegúrela en su lugar utilizando la longitud

apropiada del tornillo: 1" (3) o 1 3/4" (4).

B.

Déterminez si 1 po extension (1) ou 1 3/4 po extension (2) est requise. Placez

la pièce d’extension correspondante (1) ou (2) sur l’extrémité de la tige de la

cartouche et xez-la avec la longueur de vis appropriée: 1 po (3) or 1 3/4 po (4).

4

2
