SAFETY INSTURUCTIONS

WARNING: if the surface is cracked, do not touch

the glass and switch off the appliance to avoid the

possibility of electric shock.

It is strongly recommended to keep children away

from the cooking zones while they are in operation

or when they are switched off, so long as the

residual heat indicator is on, in order to prevent

the risks of serious burns.

We recommend you keep the instructions for

installation and use for later reference, and before

installing the hob, note its serial number in case

you need to get help from the after sales service.

WARNING: the appliance and its accessible parts

become hot during use. Care should be taken to

avoid touching heating elements. Children under

8 years of age must be kept away from the

appliance unless they are continuously

supervised.

WARNING: unattended cooking on a hob with fat

or oil can be dangerous and may result in fire.

NEVER try to extinguish a fire with water, but

switch off the appliance and then cover flame e.g.

with a lid or a fire blanket.

WARNING: danger of fire: do not store items on

the cooking surfaces.

WARNING: use only hob guards designed by the

Manufacturer of the cooking appliance or

indicated by the Manufacturer of the appliance in

the instructions for use as suitable or hob guards

incorporated in the appliance. The use of

inappropriate guards can cause accidents.

This appliance can be used by children aged from

8 years and above and people with reduced

physical, sensory or mental capabilities or lack of

experience and knowledge if they have been

given supervision or instruction concerning use of

the appliance in a safe way and understand the

hazards involved. Children should be supervised

to ensure that they do not play with the appliance.

Cleaning and user maintenance shall not be

made by children without supervision.

CAUTION: the cooking process must be

supervised. A short term cooking process has to

be supervised continuously.

This appliance is not intended to be operated by

means of an external timer or separate remote

control system.

If present do not to stare into halogen lamp hob

elements.

Connect a plug to the supply cable that is able to

bear the voltage, current and load indicated on the

tag and having the earth contact. The socket must

be suitable for the load indicated on the tag and

must be having the earth contact connected and

in operation. The earth conductor is yellow-green

in color. This operation should be carried out by a

suitably qualified professional. In case of

incompatibility between the socket and the

appliance plug, ask a qualified electrician to

substitute the socket with another suitable type.

The plug and the socket must be conformed to the

Aluminum foil and plastic pans must not be

placed on heating zones.

current norms of the installation country.

Connection to the power source can also be

made by placing an omnipolar breaker between

the appliance and the power source that can bear

the maximum connected load and that is in line

with current legislation.

The yellow-green earth cable should not be

interrupted by the breaker. The socket or

omnipolar breaker used for the connection

should be easily accessible when the appliance is

installed.

The disconnection may be achieved by having

the plug accessible or by incorporating a switch in

the fixed wiring in accordance with the wiring

rules.

If the supply cord is damaged, it must be replaced

by Manufacturer, its service agent or similarly

qualified people in order to avoid a hazard. The

earth conductor (yellow-green) must be longer

than 10 mm on the terminal block side. The

internal conductors section should be

appropriate to the power absorbed by the hob

(indicated on the tag). The type of power cable

must be for 60-75cm hobs or H05-

V2V2-F for 75cm hobs.

H05 GG-F

Do not put metallic objects such as knives, forks,

spoons or lids on the hob. They could heat up.

Never use a steam or high pressure spray to

clean the appliance.

Do not touch the heat zones during operation or

for a while after use.

Never cook food directly on the glass ceramic

hob.

Always use the appropriate cookware.Always

place the pan in the center of the unit that you are

cooking on.

Do not place anything on control panel.

Do not use the hob as a working surface.

After every use, some cleaning of the hob is

necessary to prevent the build-up of dirt and

grease. If left, this is recooked when the hob is

used and burns giving off smoke and unpleasant

smells, not to mention the risks of fire

propagation.

Do not use the surface as a cutting board.

Do not store heavy items above the hob. If they

drop onto the hob, they may cause damage.

Do not use the hob for storage of any items.

No additional operation/setting is required in

order to operate the appliance at the rated

frequencies.

In case of hotplate glass breakage:

Do not use the appliance.

Shut immediately off all burners and electrical

heating element and isolate the appliance from

the power supply.

Do not slide cookware across the hob.

Do not touch the appliance surface.

03 GB

The hob may be installed in any worktop which is heat resistant to a

temperature of 100°C, and has a thickness of 25-45 mm. The

dimensions of the insert to be cut out of the worktop are in shown in

Figure 2.

If the Hob is fitted next to a cabinet on either side, the distance between

the Hob and the cabinet must be at least

; while the distance between the hob and the rear

wall must be at least .

17 cm (60cm) or 25 cm

(75cm) (see Figure 2)

70 mm

When there is an accessible space between the built-in hob and the

cavity below, a dividing wall made of insulating material should be

inserted (wood or a similar material) (Figure 3).

The distance between the hob and any other unit or appliance above it

(e.g.An extractor hood) must be no less than 70 cm .(Figure 4)

Metal objects in the drawer may reach high temperatures due to

air recirculation. It is therefore recommended to use an

intermediate wood panel.

Important - The diagram in figure 1 shows how the sealant should

be applied.

The Hob unit is fitted by attaching the Fixing Clamps supplied, using

the holes at the base of the unit.

When a 60 cm hob or a 75 cm hob is fitted over a built in oven, the latter

must be fan cooled.

1.1 BUILDING IN

1.2. SUITABLE LOCATION

This appliance must be installed in accordance with the regulations in

force and only used in a well ventilated space. Read the instructions

before installing or using this appliance.

If a hood can not be installed, an electric fan should be fitted to an

outside wall or window to ensure that there is adequate ventilation.

A gas-powered cooking appliance produces heat and humidity in the

area in which it is installed. For this reason you should ensure good

ventilation either by keeping all natural air passages open or by

installing an extractor hood with an exhaust flue. Intensive and

prolonged use of the appliance may require extra ventilation, such as

the opening of a window or an increase in speed of the electric fan, if

you have one.

The electric fan should be able to carry out a complete change of air in

the kitchen 3-5 times every hour. The installer should follow the

relevant national standards.

2. ELECTRICAL CONNECTION (FOR U.K. ONLY)

CONNECT TO SPUR TERMINAL

Brown Wire Live Connection

This appliance is designed for domestic use only. Connection to the main

supply must be made by a competant electrician, ensuring that all current

regulations concerning such installations are observed.

Note: We do not advocate the use of earth leakage devices with

electric cooking appliances installed to spur points because of the

«nuisance tripping» which may occur. You are again reminded that the

appliance must be correctly earthed, the manufacturer declines any

responsibility for any event occurring as a result of incorrect electrical

installation.

Warning - this appliance must be earthed

The wiring must be connected to the mains supply as follows:

The appliance must only be connected to a suitably rated spur point, a

3 pin 13 amp plug/socket is not suitable. Adouble pole switch must be

provided and the circuit must have appropriate fuse protection.

Further details of the power requirement of the individual product will

be found in the users’ instruction and on the appliance rating plate. In

the case of built-in product you are advised, should you wish to use a

longer cable than the one supplied, that a suitably rated heat resistant

type must be used.

Blue Wire Neutral Connection

Green & Yellow Wire Earth Connection

2.1. ELECTRICAL CONNECTION

Where the Hob is connected direct to the electricity supply, a circuit

breaker must be fitted.

Check the data on the rating plate, located on the outside of the unit, to

ensure that the supply and input voltage are suitable.

If the power supply cord is damaged this is to be replaced by a qualified

engineer so as to prevent any potential risk.

Before connection, check the earthing system.

The section of the cable used must be of the correct size in relation to

the absorbed power of the hob.

Please check rating plate for the power details and ensure that the

power supply cord is of the type 3x0.75 mm² for 60-75cm

hobs or H05-V2V2-F for 75cm hobs.

H05 GG-F

By Law, this appliance must be earthed. If this regulation is not complied

with, the Manufacturer will not be responsible for any damage caused to

persons or property. If a plug is not already attached, fit a plug

appropriate to the load indicated on the rating plate. The earth wire is

coloured yellow/green. The plug should always be accessible.

The earth wire ( green and yellow coloured ) must be at least 10 mm

longer than the live and neutral wires.

LIVE

EARTH

NEUTRAL

Power Cable

Brown Wire

Green/Yellow Wire

Blue Wire

Mains Supply

If an appliance is not fitted with a supply cord and a plug, or with other

means for disconnection from the supply mains having a contact

separation in all poles that provide full disconnection under overvoltage

category III conditions, the instructions shall state that means for

disconnection must be incorporated in the fixed wiring in accordance with

the wiring rules.

1. INSTRUCTIONS FOR THE INSTALLER

INSTALLING A DOMESTIC APPLIANCE CAN BE A COMPLICATED OPERATION WHICH IF NOT CARRIED OUT CORRECTLY, CAN SERIOUSLY

AFFECT CONSUMER SAFETY. IT IS FOR THIS REASON THAT THE TASK SHOULD BE UNDERTAKEN BY A PROFESSIONALLY QUALIFIED

PERSON WHO WILL CARRY IT OUT IN ACCORDANCE WITH THE TECHNICAL REGULATIONS IN FORCE. IN THE EVENT THAT THIS ADVICE IS

IGNOREDAND THE INSTALLATION IS CARRIED OUT BYAN UNQUALIFIED PERSON, THE MANUFACTURER DECLINES ALL RESPONSIBILITY

FORANY TECHNICALFAILURE OF THEPRODUCT WHETHER OR NOT ITRESULTS IN DAMAGE TO GOODS OR INJURY TO INDIVIDUALS.

The flexible tube shall be fitted in such a way that it cannot come into

contact with a moveable part of the housing unit (e.g. a drawer) and does

not pass through any space where it may become crushed/ kinked or

damaged in any way.

Cylindirical-Cylindirical

C: 1/2 Female Gas Adaptor Conical-Cylindirical or

1)As illustrated, assemble parts in sequence:

For some models a conic link is furnished to outfit for the installation in

the countries where this type of link is obligatory; in picture 8 it is

pointed out how to recognize the different types of links (CY =

cylindrical, CO = conic). In every case the cylindrical part of the link

has to be connected to the hob.

When connecting the hob to the gas supply via use offlexible hoses

please ensure that the maximum distance covered by the hose does

not exceed 2 metres.

The rating plate on the hob shows the type of gas with which it is

designed to be used. Connection to the mains gas supply or gas

cylinder should be carried out after having checked that it is regulated

for the type of gas with which it will be supplied. If it is not correctly

regulated see the instructions in the following paragraphs to change

gas setting.

For liquid gas (cylinder gas) use pressure regulators which comply

with the relevant national standards.

These instructions are for qualified personnel, installation of

equipment must be in line with the relevant national standard. (For

U.K. only: by law the gas installation\commissioning must be

carried out by a "Gas Safe" installer)

All work must be carried out with the electricity supply disconnected.

Use only pipes,washers and sealing washers which comply with the

relevant national standards.

To prevent any potential damage to the hob please carry out the

installation following this sequence (picture 6):

A: 1/2 Male Adaptor Cylindirical

B: 1/2 Seal

2)Tighten the joints with the spanner, remembering to twist the

pipes into position.

3)Attach fitting C to mains gas supply using rigid copper pipe or

flexible steel pipe.

2.2. GAS CONNECTION

04 GB

2.3. ADAPTING THE HOB TO DIFFERENT

TYPES OF GAS

To adapt the Hob for use with different types of gas, carry out the

following instructions:

•Remove the grids and burners

•Insert on hexagonal spanner (7 mm) into the burner support

(Figure7)

•Unscrew the injector and replace it with one suitable for the gas to be

used (see gas type table)

2.4. REGULATING THE MINIMUM FLAME

When you have carried out the new gas regulation, replace the old gas

rating plate on your appliance with one (supplied with hob) suitable for

the type of gas for which it has been regulated.

After lighting the burners, turn the control knob to the minimum setting

and then remove the knob (this can easily be removed by applying

gentle pressure).

Using a small «Terminal» type screwdriver the regulating screw can

be adjusted as in Turning the screw clockwise reduces the

gas flow, whilst turning it anticlockwise increases the flow – Use this

adjustment to obtain a flame of approximately 3 to 4 mm in length and

then replace the control knob.

Figure 9.

When the gas supply available is LPG - the screw to set the idle flame

must be turned (clockwise) to the end stop.

3. USE OF HOB - USER INSTRUCTIONS

This appliance must only be used for the purpose for which it is

intended, domestic cooking, and any other use will be considered

improper and could therefore be dangerous. The Manufacturer will

not be responsible for any damage or loss resulting from improper

use.

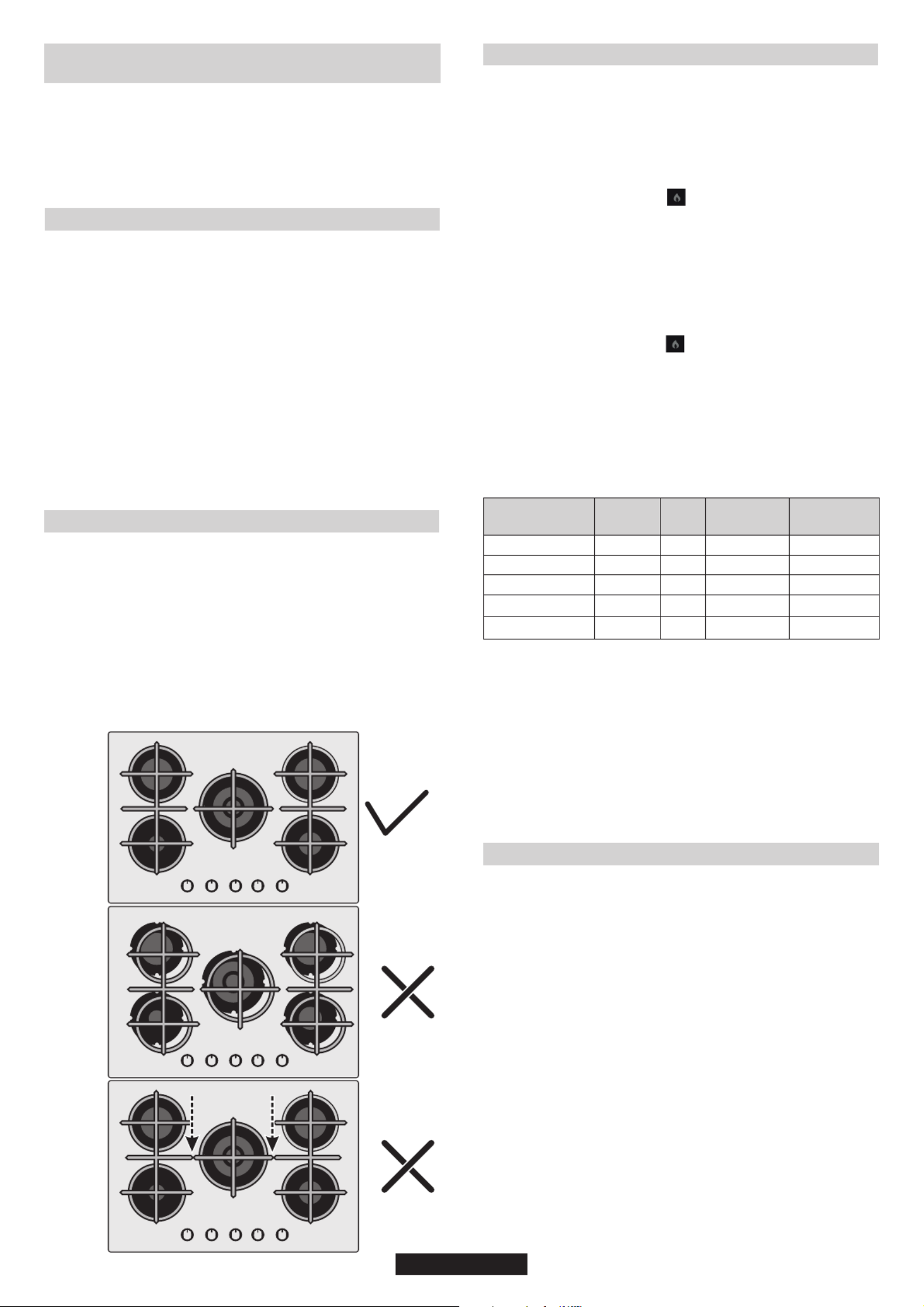

If you are using Cast Iron Grids; underneath the grid, position of it is

stated. Be sure for the exact grid is used in correct position.

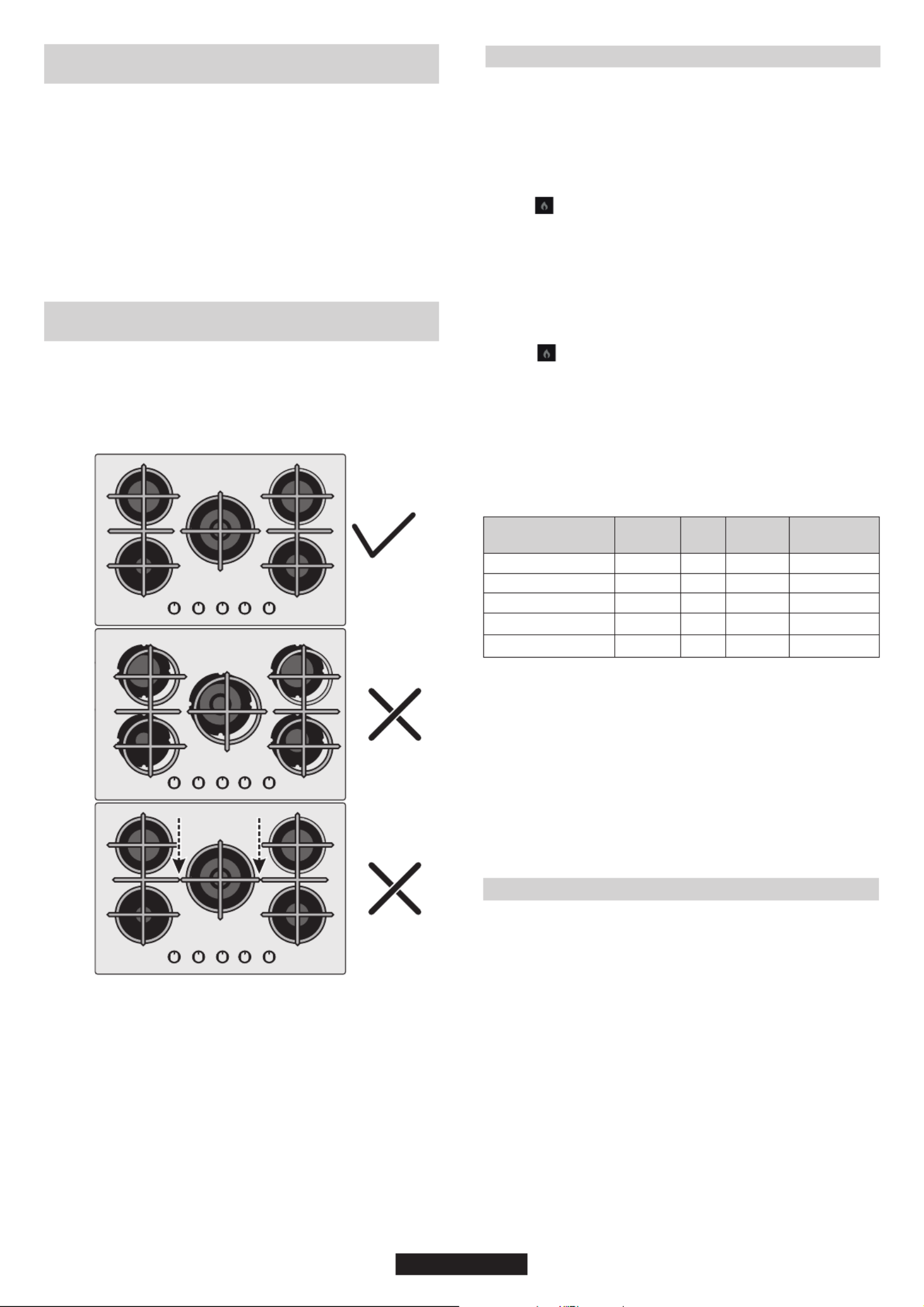

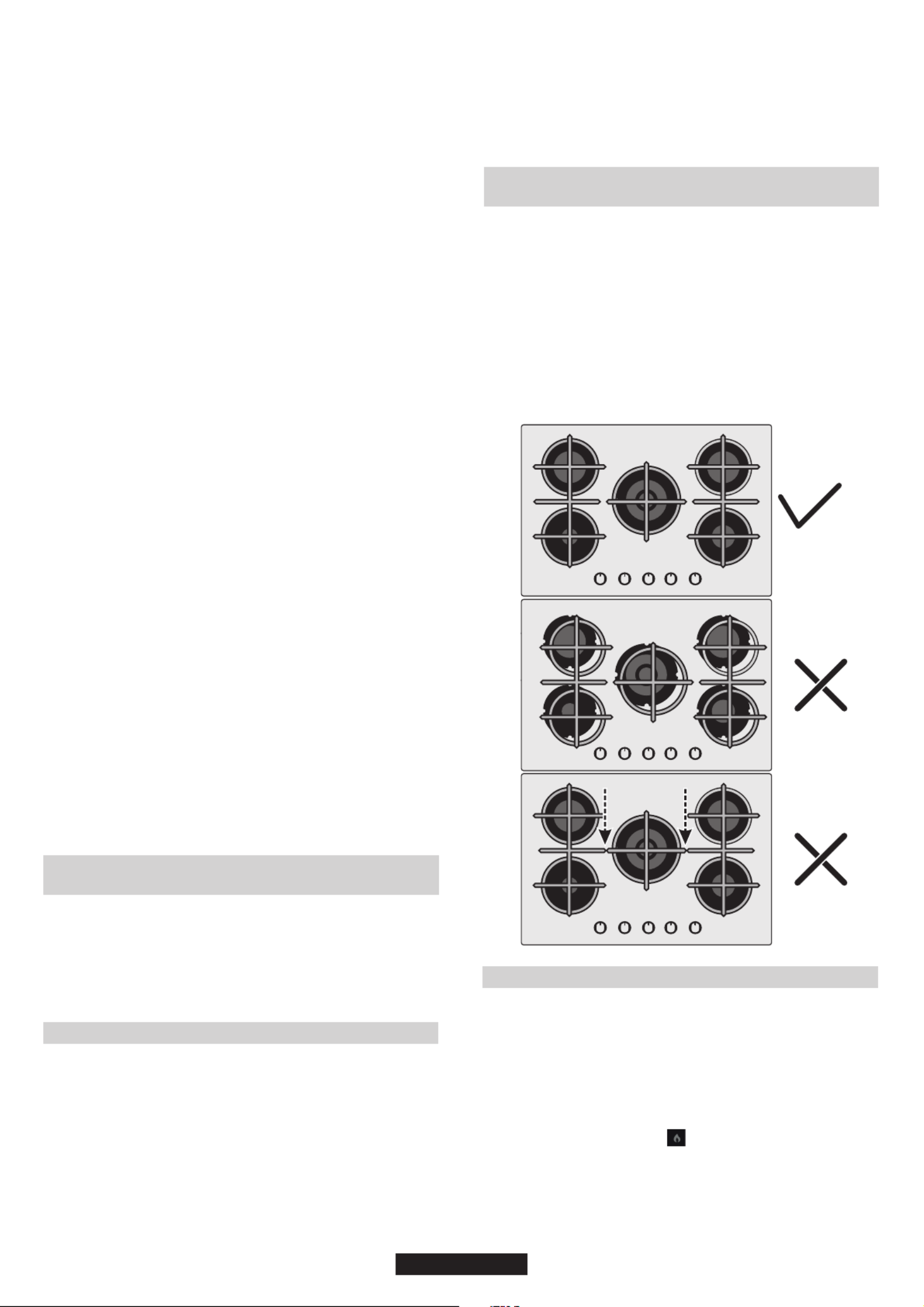

Before using burner, be sure, grid perimeters center the burner as

below figure.

Table A

Burner Type Ø pan/pot

(cm)

AUX

UR Ultra Rapid

10 - 18

12 - 22

16 - 26

Auxiliary

Semi Rapid

Rapid

Power

(kW)

1,00

1,75

2,70

3,50

G20 20 mbar

(methane)

95 l/h

167 l/h

257 l/h

334 l/h

G30 28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

255 g/h

4. MAINTENANCE AND CLEANING

When cleaning the enamelled, varnished or chrome sections, use

warm soapy water or a non caustic detergent. For stainless steel use

an appropriate cleaning solution.

Cleaning and user maintenance shall not be made by children without

supervision

Never use abrasives, corrosive detergents, bleaching agents or

acids. Avoid any acid or alkaline substances (lemon, juice, vinegar

etc.) on the enamelled, varnished or stainless steel sections.

It is important the Burners are replaced correctly.

The burners can be cleaned with soapy water. To restore their original

shine, use a household stainless steel cleaner. After cleaning, dry the

burners and replace.

Before cleaning the hob, ensure the appliance has cooled down.

Remove the plug from the socket or (if connected directly) switch off

the electricity supply.

Such operation must be carried out only by qualified Service

Engineers.

If over the years the gas taps become stiff to turn it is necessary to

lubricate them.

WARNING: If a flame is accidentally extinguished, turn the knob

to the off position and do not attempt to re-ignite if for at least 1

minute.

The gas burner should be regulated so that the flame does not overlap

the base of the pan. Vessels with a concave or convex base should not

be used.

Warning: If gas can be smelt in the vicinity of this appliance turn off

the gas supply to the appliance and call the engineer directly. Do not

search for a leak with a naked flame.

IMPORTANT: carry out a final check for leaks on the pipe

connections using a soapy solution.

Also, make sure that the flexible pipe cannot come into contact

with a moving part of the cabinet (eg.adrawer) and that it is not

situated where it could be damaged.

NEVER USE A FLAME.

3.1. USING THE GAS BURNER

To ignite the burners carry out the following:

Prior to switching on the gas hob ensure that the burners and burner

caps are correctly placed within their position.

Warning: In any case If after 5 s the burner has not lit, stop operating

the device and wait at least 1 min before attempting a further ignition

of the burner.

Warning: If there is no electricity on appliance to ignite the burner a

match or a lighter should be used carring out the following:

°Push in and turn the knob anticlockwise to the larger flame symbol

GENERAL ADVISE

This hob is fitted with electronic ignition to ignite the burner.

° push in and turn the knob anticlockwise to the larger flame symbol

and keep pushed 5 s after ignition.

The ignition system will continue to generate sparks as long as the

control knob is being pressed

and keep pushed 5 s after ignition.

°place a lighted match or lighter close to the burner

For best results, use cooking vessels with a flat surface. The size of

the surface should match the gas burner side as follows. Table A.

DC 4 kW Mono 16 - 26 4,00 381 l/h 291 g/h

05 GB

This appliance has been designed for non-professional, i.e. domestic, use.

Table 1

This appliance is labelled in accordance with

European Directive 2012/19/EU regarding electric

and electronic appliances (WEEE). The WEEE

contain both polluting substances (that can have a

negative effect on the environment) and base

elements (that can be reused). It is important that the

WEEE undergo specific treatments to correctly

remove and dispose of the pollutants and recover all

the materials. Individuals can play an important role in ensuring that

the WEEE do not become an environmental problem; it is essential to

follow a few basic rules:

- The WEEE should not be treated as domestic waste;

- The WEEE should be taken to dedicated collection areas managed

by the town council or a registered company.

In many countries, domestic collections may be available for large

WEEEs. When you buy a new appliance, the old one can be returned

to the vendor who must accept it free of charge as a one-off, as long as

the appliance is of an equivalent type and has the same functions as

the purchased appliance.

6. PROTECTION OF THE ENVIRONMENT

5. AFTERCARE

• that the gas supply is not faulty.

Before calling out a Service Engineer please check the following:

• that the plug is correctly inserted and fused;

If the fault cannot be detected:

Switch off the appliance and call the After Service Centre. DO NOT

TAMPER WITH THE APPLIANCE.

Our After Sales Service Centre can provide spare parts if required.

Chromed grids and burners

Chromed grids and burners have a tendency to discolour with use.

This does not jeopardize the functionality of the hob.

Burner Plate

Burner

Type

FFD

AUX 1kW

SR 1,75 kW

R 2,7 kW

DC 4 kW Mono

Nominal Heat Input

G20 20 mbar

G30 28-30 mbar

Installation Class

Voltage V/Frequency Hz

Electrical Input Power

Electric Ignition

Product Dimension

YES

595x505x42

YES

595x505x42

PVUH60MF

YES

PVUH60MF

YES

4 Gas - L1

AUX/SR/2R

4 Gas - L2, L6

1 1

8,15 kW 9,45 kW

900 l/h

688 g/h

YES

745x505X42

PVUH75MF

YES

5 Gas - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

SAVING AND RESPECTING THE ENVIRONMENT

Where possible use lid to cover the pan. Regulate the flame to not

overlap the diameter of the pan.

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

The appliance complies with European Directive 2009/142/EC (GAD)

and starting from 21/04/2018 with Gas Appliances Regulation

2016/426 (GAR).

By placing the mark on the product, we are confirming

compliance to all relevant European safety, health and environmental

requirements which are applicable in legislation for this product.

7. DECLARATION OF COMPLIANCE

YES

745x505X42

PVUH75MF

YES

5 Gas - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

UR 3,5 kW -- - 1

YES

745x505X42

PVUH75MF

YES

5 Gas - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

YES

595x505x42

PVUH60MF

YES

3 Gas - L7

7,7 kW

733 l/h

AUX/R/DC

560 g/h

220-240V 50/60Hz

06 FR

Nous vous recommandons de conserver les

instructions d'installation et d'utilisation pour

pouvoir les consulter ultérieurement. Avant

d'installer la table de cuisson, notez son numéro

de série, au cas où vous auriez besoin de l'aide du

service après-vente.

AVERTISSEMENT : l'appareil et ses parties

accessibles chauffent pendant l'utilisation. Évitez

de toucher les éléments chauffants. Les enfants

de moins de 8 ans doivent être tenus hors de

portée de l'appareil, sauf s'ils sont surveillés en

permanence.

AVERTISSEMENT : n'utilisez qu'un dispositif de

protection de votre table de cuisson conçu par le

fabricant de votre appareil ou indiqué, dans le

manuel d'utilisation, comme étant compatible, ou

bien le dispositif de protection fourni avec

l'appareil. L'utilisation d'un dispositif de protection

non approprié peut causer des accidents.

AVERTISSEMENT : si la surface est fissurée, ne

touchez pas le verre de la table et éteignez

l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT, risque d'incendie : ne stockez

pas d'éléments sur les surfaces de cuisson.

AVERTISSEMENT : l'utilisation de la table de

cuisson sans surveillance avec manipulation de

graisse ou d'huile peut être dangereux et

provoquer un incendie. N'essayez JAMAIS

d'éteindre un feu avec de l'eau, mais éteignez

l'appareil, puis couvrez la flamme avec un

couvercle ou une couverture anti-feu, par exemple.

Cet appareil peut être utilisé par des enfants âgés

de 8 ans et plus, par des personnes dont les

capacités physiques, sensorielles ou mentales

sont réduites ou par des personnes dénuées

d'expérience et de connaissances, mais qui ont

été informées sur la manière d'utiliser l'appareil

en toutesécurité, si elles comprennent les risques

impliqués. Surveillez les enfants afin qu'ils ne

jouent pas avec l'appareil. L'entretien et le

nettoyage ne doivent pas être effectués par des

enfants sans surveillance.

ATTENTION : la cuisson demande d'être surveillée.

Les cuissons de courte durée doivent être

surveillées en permanence.

Il est chaudement recommandé d'éloigner les

enfants de la zone de cuisson lorsqu'elle

fonctionne ou même quand elle est éteinte, mais

que l'indicateur de chaleur résiduelle est encore

visible, afin d'éviter toutrisque de brûlures graves.

Si votre table de cuisson est dotée d'éléments

halogènes, n'en fixez pas la lumière.

Brancher le câble d'alimentation sur une prise de

courant qui supporte le voltage (le courant et la

charge sont indiqués sur l'étiquette) et vérifier la

présence d'une mise à la terre. La prise

d'alimentation doit supporter la charge indiquée

sur l'étiquette et être dotée d'une mise à la terre en

état de fonctionnement. Le câble conducteur de

mise à la terre est jaune et vert. Cette opération

doit être exécutée par du personnel qualifié. En

cas d'incompatibilité entre la prise d'alimentation

et la fiche du câble de l'appareil, demander à un

électricien professionnel de remplacer la prise

d'alimentation par un dispositif compatible. La

fiche du câble d'alimentation et la prise

d'alimentation doivent être conformes aux

normes en vigueur dans le pays d'installation.

Cet appareil n'est pas conçu pour être actionné

par un temporisateur externe ou un système

séparé de commande à distance.

CONSIGNES DE SÉCURITÉ

Ne touchez pas les zones chauffantes pendant

qu'elles fonctionnent, ni pendant un certain temps

après leur utilisation.

Ne touchez pas la surface de l’électroménager.

Ne rangez pas d'objets lourds sur votre table de

cuisson. S'ils tombaient sur la table de cuisson, ils

risqueraient de l'endommager.

Étegnez mmédatement tous les foyers et

l'élément chauffant électrque, pus solez

l’électroménager du secteur.

Il est possible de brancher l'appareil à la prise

d'alimentation en installant un disjoncteur

multipolaire qui supporte la charge électrique

maximale, conformément aux lois en vigueur,

entre l'appareil et la prise d'alimentation.

Ne déposez jamais d'objets en métal, tels que des

couteaux, fourchettes, cuillersou couvercles sur la

table decuisson. Ils pourraientdevenir brûlants.

N'utilisez jamais votre table de cuisson comme

plan de travail.

Ne faites pas glisser d'ustensiles de cuisine sur la

table de cuisson.

N’utlsez pas l’électroménager.

N'utilisez pas la surface de la table de cuisson

comme planche à découper.

Utilisez toujours des ustensiles de cuisson

adéquats.

N'utilisez pas la table de cuisson pour ranger des

objets.

H05 GG-F pour les tables de cusson de 60 à 75

cm ou H05-V2V2-F pour les tables de 75 cm.

Placez toujours votre casserole au centre du

foyer que vous utilisez. Ne déposez jamais aucun

objetsur le panneau de commande.

Après chaque utilisation, il convient de nettoyer la

table de cuisson, afin d'éviter l'accumulation de

saleté et de graisse. Dans le cas contraire, les

résidus risquent de brûler lors de la prochaine

utilisation de la table de cuisson, causant fumées

et odeurs déplaisantes, pour ne pas mentionner

les risques d'incendie.

Si le câble d'alimentation est endommagé, il doit

être remplacé par le fabricant, son agent

d'entretien ou des personnes dotées du même

type de qualification, afin d'éviter tout risque. Le

conducteur de mise à la terre (jaune et vert) doit

être plus long de 10 mm du côté de la plaque à

bornes. Le diamètre interne du câble conducteur

doit être proportionné à la puissance absorbée

par la table de cuisson (indiquée sur l'étiquette).

Le câble d'alimentation requis est le suivant :

Ne posez jamais de papier aluminium ou de

récipients en plastique sur les zones chauffantes.

Ne faites jamais cuire d'aliments directement sur

la table de cuisson vitrocéramique.

N'utilisez jamais de vaporisateur, ni de jet à haute

pression pour nettoyer l'appareil.

Aucun réglage/opératon supplémentare n’est

requs pour fare fonctonner l’apparel aux

fréquences nomnales.

Sle verre de la plaque chaude se casse :

Le conducteur jaune et vert de mise à la terre ne

doit pas être bloqué par le disjoncteur. La prise

d'alimentation ou le disjoncteur multipolaire utilisé

pour le branchement doit rester à tout moment

accessible lors de l'installation de l'appareil.

Le débranchement doit se faire en accédant à la

prise d'alimentation ou en prévoyant un interrupteur

sur le circuit électrique fixe, conforme aux normes

électriques.

07 FR

Attention : Lors de la mise en place, un soin particulier doit être

porté au joint entourant le bord de la table afin d'éviter toute

infiltration dans le meuble support ( ).schéma 1

Si, en fonction de l'installation de la table, la partie inférieure de son

caisson se trouve à proximité d'une zone normalement accessible lors

de manipulations et/ou de rangements, placer une cloison (bois ou

similaire) pour éviter tous risques de brûlure ou de détérioration

( ).schéma 3

Les dimensions d'encastrement sont indiquées sur le .schéma 2

Si la table est installée entre deux meubles de cuisine, la distance entre

la table et les meubles doit être au moins de 17 cm (60 cm) ou 25 cm

(75 cm) ( ); tandis que la distance entre la table et le mur

du fond doit être au moins de 70 mm. La distance entre la table et tout

autre appareil ou meuble situé au dessus (par exemple une hotte) doit

être au moins de 70 cm ( ).

voir schéma 2

voir schéma 4

Les objets en métal contenus dans le tiroir peuvent atteindre une

température très élevée, à cause du système de recirculation d'air.

Il est donc recommandé d'interposer un panneau en bois.

Lors de la mise en place du joint sur la partie arrière, veiller à ne pas

obstruer les passages d'air nécessaires à la combustion.

Le meuble ou le support dans lequel doit être encastrée la table, ainsi

que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être

d'une matière résistant à une température élevée (jusqu'à 100°C) et

d'une épaisseur comprise entre 25 et 45 mm.

Si c'est une table de 60cm de ou table de 75cm de large qui est installée

au-dessus du four, ce dernier doit être équipé d'une ventilation

tangentielle.

1.1. ENCASTREMENT

1.2. CARACTERISTIQUES REQUISES

Cet appareil doit être installé en conformité avec la réglementation en

vigueur et utilisé uniquement dans un espace ventilé. Lisez les

instructions avant d'installer ou utiliser cet appareil.

Une utilisation intensive et prolongée de l'appareil peut requérir une

ventilation plus importante, telle que l'ouverture d'une fenêtre ou une

puissance d'aspiration plus intense de la VMC si vous en êtes

équipés.

La VMC devrait être en mesure d'apporter un changement complet de

l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC

conformément aux règles en vigueur dans le pays d'installation.

S'il n'est pas possible d'installer une hotte, une VMC devrait être

installée sur un mur donnant sur l'extérieur ou sur une fenêtre.

1. INSTALLATION

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement

effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à

un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur

réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non

des dommages aux biens et/ou aux personnes.

2.1. RACCORDEMENT ELECTRIQUE

Si une prise n'est pas déjà fournie, installer une prise appropriée pour

la charge indiquée sur la plaque signalétique.

Si le cordon d'alimentation est endommagé, il doit être remplacé par

un technicien qualifié afin d'éviter tout risque potentiel.

La prise devrait toujours être accessible.

Le fil de terre est de couleur jaune / vert.

Lorsque la table de cuisson est reliée directement à

l'approvisionnement en électricité, un disjoncteur doit être installé.

Attention : vérifier la continuité de la terre de l'installation avant

de procéder au raccordement. Notre responsabilité ne saurait

être engagée pour tout incident ou ses conséquences

éventuelles qui pourraient survenir à l'usage d'un appareil non

relié à la terre, ou relié à une terre dont la continuité serait

défectueuse.

Vérifier les données sur la plaque signalétique, située à l'extérieur de

l'unité, pour assurer que l'alimentation et le voltage conviennent.

Avant le branchement, vérifier le système de mise à la terre.

"L'installation recevant l'appareil cité en référence doit être

conforme à la norme en vigueur dans le pays d'installation".

Le constructeur décline toute responsabilité en cas de non

respect de cette disposition.

Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus long

que les fils de phase et neutre.

La section du câble utilisé doit être de la bonne taille par rapport à la

puissance absorbée de la table de cuisson.

Veuillez vérifier la plaque signalétique pour les détails de puissance et

veiller à ce que le cordon d'alimentation électrique soit de type 3x0.75

mm² H05 GG-F pour les tables de cuisson de 60 à 75 cm ou H05-

V2V2-F pour les tables de 75 cm.

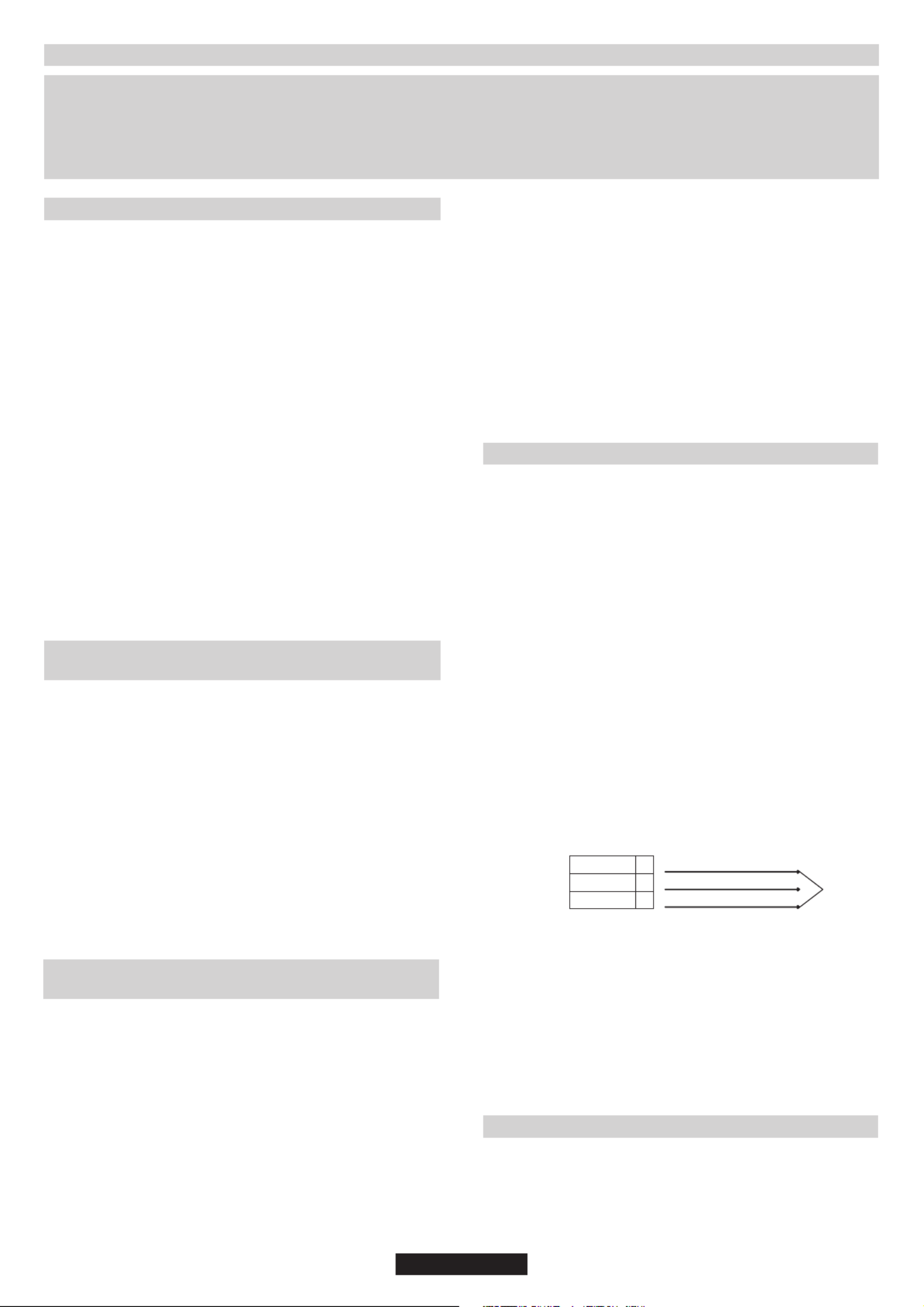

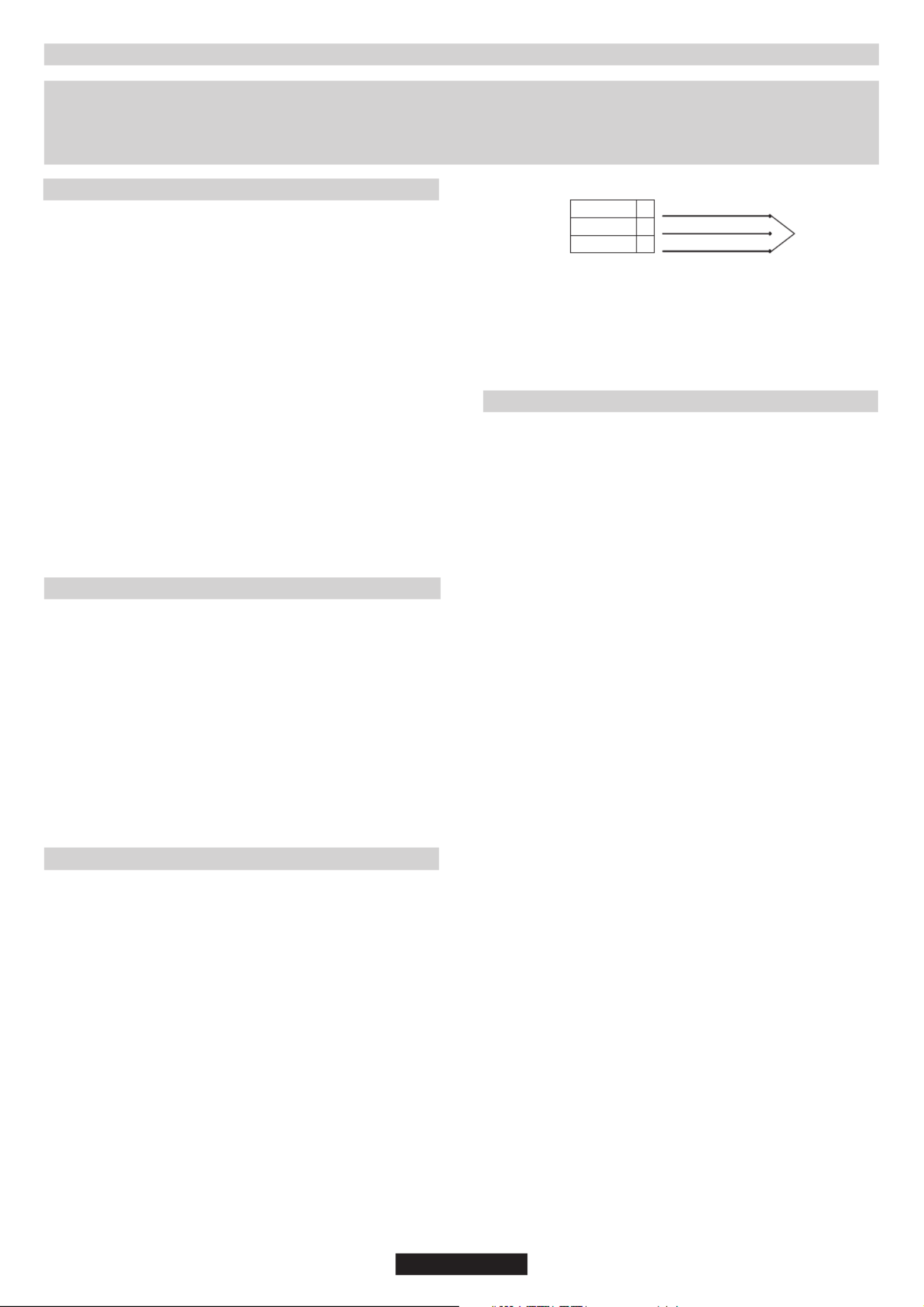

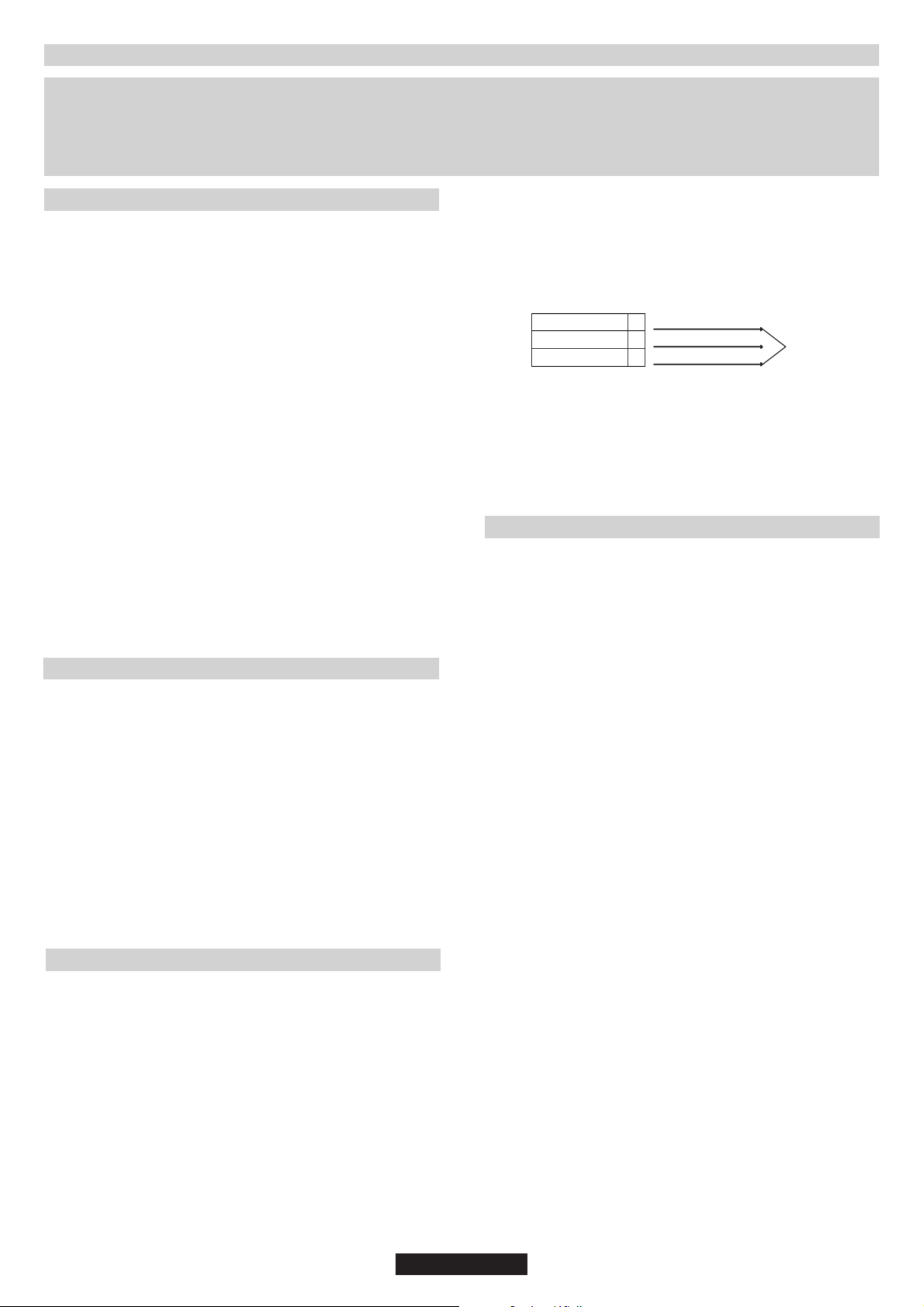

PHASE

TERRE

NEUTRE

Câble

lectrique

d’alim

Fil Marron

Fil Vert/jaune

Fil Bleu

Alimentation

Un système de déconnexion doit être incorporé dans le compteur

conformément aux règles de câblage.

2.2. RACCORDEMENT GAZ

L'appareil doit être installé et raccordé conformément aux règles

particulière sera accordée aux dispositions applicables en matière

Tous les travaux d'installation doivent être effectués avec l'électricité

déconnectée.

Utilisez uniquement des tuyaux, des rondelles et des rondelles

d'étanchéité conformes aux normes en vigueur.

Pour certains modèles un lien conique est fourni pour installation

l'appareil, dans les pays où ce type de lien est obligatoire ; sur le

schéma 8, il est indiqué comment reconnaître les différents types de

liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie

cylindre du lien doit être connecté à la table.

Lorsque vous connectez la table de cuisson à l'alimentation du gaz via

l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance

maximum couverte par le tuyau ne dépasse pas 2 mètres.

La plaque signalétique sur la plaque indique le type de gaz qui doit

être utilisé. Le raccordement au réseau d'approvisionnement en gaz

cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé

pour le type de gaz avec lequel il sera distribué. S'il n'est pas

correctement réglementé, voir les instructions dans les paragraphes

suivants pour modifier les paramètres du gaz.

Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de

pression conformes aux normes en vigueur.

Le tube flexible doit être installé de manière à ne pas entrer en contact

avec un élément mobile de la cuisine (par exemple un tiroir) et à ne

pas passer dans un espace pouvant être encombré.

En vigueur dans le pays d'installa-tion. Une attention

Pour éviter tout dommage potentiel à la table de cuisson, veuillez

effectuer l'installation suivant les indications du schéma 6.

1) Comme illustré dans le schéma, assembler les pièces en

séquence :

De ventilation.

A: ½ Adaptateur Cylindrique mâle

B: ½ Obturation

C: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindrique-

cylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les

tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à

l'aide tuyau rigide ou en acier flexi-ble.

Attention: Si vous sentez des émanations de gaz en provenance de

l'appareil, coupez immédiatement l'alimentation en gaz et appelez

directement une personne qualifiée. Ne cherchez pas une fuite à

l'aide d'une flamme.

IMPORTANT: effectuer une dernière vérification pour détecter

les fuites sur les raccords de tuyauterie en utilisant une solution

savonneuse. Ne jamais utiliser une flamme. Aussi, assurez vous

que le tuyau flexible ne peut pas entrer en contact avec une

partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il

ne se trouve pas à un endroit où il pourrait être endommagé.

Table A

Type de brûleurs Ø

(cm)

casserole

AUX

10 - 18

12 - 22

16 - 26

Brûleur auxiliaire

Brûleur semi-rapide

Brûleur rapide

Puissance

totale

(kW)

1,00

1,75

2,70

G20/20 mbar

(Gaz de naturel:

Méthane)

95 l/h

167 l/h

257 l/h

G30/28-30 mbar

(Butane/Propane)

73 g/h

127 g/h

196 g/h

08 FR

2.3. ADAPTER LA TABLE A DIFFERENTS

TYPES DE GAZ

• Enlever les grilles, chapeaux et corps de brûleurs

• Visser le/les injecteurs à fond

• Régler la bague d'air

Pour adapter la table de cuisson à différents types de gaz, veuillez

• .Replacer les corps de brûleurs, le chapeau de brûleur et les grilles

exécuter les instructions suivantes:

• Insérez une clé à pipe (7 mm) dans le support du brûleur ( )schéma 7

• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs

adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)

2.4. REGULER LA FLAMME AU MINIMUM

Lorsque l'approvisionnement en gaz disponible est du

butane/propane (gaz de bouteilles), la vis pour régler la flamme au

ralenti doit être tournée dans le sens des aiguilles d'une montre,

jusqu'à la butée.

Lorsque vous avez effectué la régulation du gaz, remplacer

l'ancienne plaque signalétique de votre appareil avec celle adaptée

au type de gaz installé (fournie avec plaque de cuisson).

En utilisant un petit «Terminal » type tournevis, la vis de réglage peut

être ajustée (cf Schéma 9). En tournant la vis dans le sens des

aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en

tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage

pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis

replacer la manette de commande.

Après l'allumage du brûleur, tourner le bouton de commande au

réglage minimum, puis enlever la manette de commande (ce qui

peut facilement être enlevé par appliquer une légère pression).

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est

destiné : la cuisson domestique. Toute autre utilisation sera

considérée comme abusive et peut donc être dangereuse. Le

fabricant ne sera pas responsable pour tout dommage ou perte

découlant d'une utilisation abusive.

4. MAINTENANCE ET ENTRETIEN

Si besoin, des pièces de rechange sont disponibles dans notre centre

de service après-vente.

Avant de nettoyer la table de cuisson, assurez-vous que cet appareil

est refroidi. Retirez la fiche de la prise ou (s'il est connecté

directement), éteindre l'alimentation d'électricité.

Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des

enfants sans surveillance.

Lors du nettoyage de l'émail, vernis ou des sections chromées,

utilisez de l'eau chaude savonneuse ou un détergent non corrosif.

Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

Il est important que les brûleurs soient remplacés correctement

à leur position.

Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour

restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier

inoxydable.Après nettoyage, séchez les brûleurs et les replacer.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à foncer à

l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne

compromet pas la fonctionnalité de la table de cuisson.

Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents

de blanchiment ou d'acides. Éviter les substances acides ou alcalines

(citron, jus, vinaigre etc…) sur l'émail ou l'acier.

ATTENTION: Si un brûleur est accidentellement éteint, tournez le

bouton vers la position fermée et ne pas tenter de relancer

pendant au moins 1 minute.

Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de

telle manière que la flamme ne chevauche pas le fond de la casserole.

Les récipients à fond concave ou convexe ne doivent pas être utilisés.

Si au fil des années les robinets de gaz deviennent raides, il est

nécessaire de les lubrifier.

Cette opération doit être effectuée que par un technicien agréé.

Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille

centrent le brûleur tel qu'illustré à la figure ci-dessous.

Si vous utilisez des grilles en fonte; sous la grille, leur position est

indiquée. Assurez-vous que la grille adéquate est utilisée dans la

bonne position.

3.1. UTILISATION DU BRÛLEUR À GAZ

Avant d’allumer la plaque de cuisson à gaz, assurez-vous que les

brûleurs et les chapeaux de brûleurs sont positionnés correctement.

° placer une allumette ou un briquet allumés à proximité du brûleur,

Pour allumer les brûleurs, suivre la procédure suivante :

Le système d’allumage continuera de produire des étincelles tant que

le bouton est enfoncé.

° pousser et tourner la molette dans le sens inverse des aiguilles

d’une montre vers le symbole de flamme le plus grand et le

maintenir enfoncé pendant 5 secondesaprès l’allumage.

Les brûleurs du plan de cuisson s’allument de manière électronique.

° pousser et tourner la molette dans le sens inverse des aiguilles

d’une montre vers le symbole de flamme le plus grand et le

maintenir enfoncé pendant 5 secondesaprès l’allumage.

Avertissement : S’il n’y a pas d’électricité pour allumer le brûleur, une

allumette ou un briquet peuvent être utilisés comme suit :

Avertissement : En tout état de cause, si après 5 secondes le brûleur

ne s’est pas allumé, arrêter l’opération et attendre au moins 1 minute

avant d’essayer d’allumer à nouveau le brûleur.

CONSEIL

Pour de meilleurs résultats, la taille de casseroles à fond plat doit

correspondre à la taille des brûleurs comme suit :

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

UR Ultra Rapid 16 - 26 3,50 334 l/h 255 g/h

Le présent appareil est marqué conformément à la

directive 2012/19/UE relative aux déchets

d'équipements électriques et électroniques

(DEEE). Les DEEE contiennent à la fois des

substances polluantes (qui peuvent avoir des

conséquences négatives sur l'environnement) et des

éléments de base (réutilisables). Il est important de

soumettre les DEEE à des traitements spécifiques, en

vue d'extraire et d'éliminer de façon appropriée toutes les substances

polluantes, puis de récupérer et recycler tous les matériaux.

Chacun peut jouer un rôle important quant à la protection de

l'environnement contre les DEEE. Pour atteindre cet objectif, il est

impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets

ménagers.

• Lorsque vous achetez un nouvel appareil, vous devez retourner

l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à

condition que l'équipement soit de type équivalent et possède les

mêmes fonctions que celui fourni.

• Ils doivent être remis aux points de collecte appropriés gérés par la

municipalité ou par des sociétés immatriculées. Dans plusieurs pays,

il est possible de collecter à domicile les DEEE volumineux.

6. PROTECTION DE L'ENVIRONNEMENT

09 FR

Table 1

Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement

5. ASSISTANCE TECHNIQUE

Éteignez l'appareil (ne pas l'utiliser) et appeler le Service d'Assistance

Technique.

• La prise est bien insérée ;

Si la panne ne peut être identifiée:

Avant d'appeler le Service d'Assistance Technique, vérifier les points

suivants:

• L'approvisionnement en gaz n'est pas défectueux.

SAUVER ET RESPECTER L'ENVIRONNEMENT

Si possible, utilisez un couvercle pour couvrir la casserole. Réglez la

flamme pour ne pas chevaucher le diamètre de la casserole.

7. DÉCLARATION DE CONFORMITÉ

L'appareil est conforme à la Directive européenne 2009/142/CE

(GAD) et à partir du 21/04/2018, à la Réglementation sur les appareils

à gaz 2016/426 (GAR).

En utilisant le symbol sur ce produit, nous déclarons sur notre

propre responsabilité que ce produit est conforme à toutes les normes

Européennes relatives à la sécurité, la santé et à l’environnement.

Oui

595x505x42

Oui

595x505x42

PVUH60MF

Oui

PVUH60MF

Oui

4 Gas - L1

AUX/SR/2R

4 Gas - L2, L6

1 1

8,15 kW 9,45 kW

900 l/h

688 g/h

Oui

745x505X42

PVUH75MF

Oui

5 Gas - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

Oui

745x505X42

PVUH75MF

Oui

5 Gas - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

Oui

745x505X42

PVUH75MF

Oui

5 Gas - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW

MONO

Entrée de chaleur nominale

G20/20 mbar

G30/28-30 mbar

Classe d'installation

Voltage / Frequency V / Hz

Puissance électrique

Allumage électronique intégré

Dimensions appareil (LxP) mm

Plaque de brûleur

Brûleur

Type

FFD

UR 3,5 kW

10 CZ

Doporučujeme vám, abyste si uchovali pokyny

pro instalaci a použití pro pozdější potřebu, a před

instalací varné desky si poznamenejte její sériové

číslo pro případ, že byste potřebovali pomoc

poprodejního servisu.

UPOZORNĚNÍ: Spotřebič a jeho příse během

používání zahřívají na vysokou teplotu. Dávejte

pozor, abyste se nedotkli topných článků. Děti do 8

let věku musejí být mimo dosah spotřebiče, pokud

nejsou pod neustálým dohledem.stupné části

UPOZORNĚNÍ: Používejte pouze ochrannou

zábranu varné desky navrženou výrobcem

varného spotřebiče nebo zábranu, kterou výrobce

spotřebiče označí v návodu k použití za vhodnou,

nebo zábranu zabudovanou do spotřebiče.

Použití nevhodných ochranných zábran může

způsobit nehody.

UPOZORNĚNÍ: Vaření bez dozoru na varné

desce s tukem nebo olejem může být nebezpečné

a způsobit požár. Nikdy se nepokoušejte uhasit

požár vodou; vypněte spotřebič, a potom zakryjte

plamen např. pokličkou nebo protipožární dekou.

UPOZORNĚNÍ: Nebezpečí požáru: na varném

povrchu nic neskladujte.

UPOZORNĚNÍ:Pokud je povrch prasklý, nedotýkejte

se skla a spotřebič vypněte, aby nedošlo k úrazu

elektrickým proudem.

Tento spotřebič smějí používat děti starší 8 let a

osoby se sníženými fyzickými, smyslovými nebo

duševními schopnostmi nebo bez patřičných

zkušeností a znalostí, pokud jsou pod dohledem

osoby odpovědné za jejich bezpečnost, případně

byly poučené o bezpečném používání spotřebiče

a rozumějí možným nebezpečím. Děti by měly být

dohledem, aby se zajistilo, že si se spotřebičem

nebudou hrát. Děti nesmějí bez dozoru dospělých

spotřebič čistit, ani provádět činnosti údržby.

POZOR: Vaření musí probíhat pod dohledem. Na

krátký proces vaření je nutné dohlížet neustále.

Důrazně doporučujeme, aby se děti nepřibližovaly

k varným zónám v době, kdy jsou v provozu nebo

jsou vypnuté, ale indikátor zbytkového tepla svítí,

aby se zabránilo riziku vážných popálenin.

Tento spotřebič není určen k používání pomocí

externího časovače nebo samostatného dálkového

ovládání.

Je-li jimi varná deska vybavena, nedívejte se po

delší dobu na prvky varné desky s halogenovými

žárovkami

Připojte zástrčku k napájecímu kabelu, který je

schopen vydržet napětí, proud a zátěž uvedené

na štítku a který je opatřen uzemňovacím

kontaktem. Zásuvka musí být vhodná pro zatížení

uvedené na štítku a musí mít zapojený a funkční

uzemňovací kontakt. Uzemňovací vodič má

žlutozelenou barvu. Tuto operaci by měl provádět

odborník s vhodnou kvalifikací. V případě

neslučitelnosti mezi zásuvkou a zástrčkou

spotřebičů požádejte kvalifikovaného elektrikáře,

aby zásuvku nahradil jiným vhodným typem.

BEZPEČNOSTNÍ OPATŘENÍ

Zástrčka i zásuvka musejí odpovídat platným

normám země instalace.

Připojení k napájecímu zdroji lze provést také tak,

že mezi spotřebičem a zdrojem energie, který

zvládne maximální připojenou zátěž a který je v

souladu se stávajícími právními předpisy, je

umístěn omnipolární vypínač.

Žlutozelený uzemňovací kabel by neměl být

přerušen vypínačem. Zásuvka nebo omnipolární

vypínač používaný pro připojení by měl být při

instalaci spotřebiče snadno přístupný.

Odpojení lze zajistit přístupnou zástrčkou nebo

začleněním spínače v pevném zapojení v

souladu s pravidly elektroinstalace.

Je-li napájecí kabel poškozen, musí jej vyměnit

výrobce, jeho autorizovaný servis nebo podobně

kvalifikované osoby, aby nedošlo ke vzniku

nebezpečných situací. Zemnící vodič (žlutozelený)

musí být na straně svorkovnice delší než 10 mm.

Vnitřní část vodičů by měla odpovídat výkonu

absorbovanému varnou deskou (uvedeno na

štítku). Typ napájecího kabelu musí být H05 GG-F

pro sporáky 60-75cm nebo H05-V2V2-F pro

sporáky 75cm.

Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky.

Mohly by se zahřát na velmi vysokou teplotu.

Na zóny ohřevu se nesmějí umisťovat hliníkové

fólie ani plastové nádoby.

Po každém použití je nutné varnou desku vyčistit,

aby se zabránilo hromadění nečistot a mastnoty.

Pokud se tyto nečistoty a mastnota na varné desce

ponechají, jsou při jejím používání znovu zahřívány

a spalovány za vzniku kouře a nepříjemných

zápachů, nemluvě o riziku šíření požáru.

K čištění spotřebiče nikdy nepoužívejte páru ani

vysokotlaký postřik.

Nedotýkejte se tepelných zón během provozu a

po nějakou dobu po použití

Jídlo nepřipravujte nikdy přímo na sklokeramické

varné desce.

Vždy používejte odpovídající nádobí.

Nádobu vždy umístěte do středu jednotky, na

které vaříte. Nic nepokládejte na ovládací panel.

Varnou desku nepoužívejte jako pracovní plochu.

Povrch desky nepoužívejte jako krájecí prkénko.

Nad varnou deskou neukládejte těžké předměty.

Pokud by na desky spadly, mohly by způsobit její

poškození.

Na varnou desku neodkládejte žádné předměty.

Nádobí po varné desce neposunujte.

K provozování spotřebče př jmenovtých

frekvencích nejsou nutné žádné další úkony an

nastavování.

V případě rozbtí skla plotýnky:

Ihned vypněte všechny hořáky a elektrcké topné

těleso a odpojte spotřebč od napájení.

Nedotýkejte se povrchu spotřebče.

Nepoužívejte spotřebč.

Tabulka A

Typ hořáku Ø pánev

(cm)

AUX

10 - 18

12 - 22

16 - 26

Pomocný hořák

Půlrychlý hořák

Silný hořák

Výkon

(kW)

1,00

1,75

2,70

3,50

G20/20 mbar

(Metan)

95 l/h

167 l/h

257 l/h

334 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

255 g/h

2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH

PLYNU

Pro úpravu varné desky na jiný typ plynu proveďte následující kroky:

• sejměte mřížky a hořáky

• vložte klíč (7 mm) do podložky hořáku (obrázek 7)

• vyšroubujte trysku a nahraďte vhodnou pro daný typ

používaného plynu (viz tabulku typů Plynu)

2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE

Po zapálení hořáků, otočte ovládacím knoflíkem na minimální

nastavení a poté sejměte ovládací knoflík (můžete jej sejmout

jemným potažením).

Pomocí malého šroubováku nastavte regulační šroub podle obrázku

9. Otočením šroubu ve směru hodinových ručiček snížíte plamen,

otočením proti směru hodinových ručiček plamen zvětšíte. Pomocí

tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté

nasaďte ovládací knoflík.

Pokud je dodávaný plyn LPG (plyn v láhvích) - šroub pro nastavení

počátečního plamene musíte otočit ve směru hodinových ručiček do

konce.

Po dokončení nastavení plynu nahraďte výrobní štítek s typem plynu

za nový, podle instalovaného Plynu.

3. POUŽITÍ VARNÉ DESKY

Tento spotřebič se musí používat pouze k účelům, pro které byl

navržený a to pro vaření v domácnosti. Jakékoli jiné použití je

nesprávné a může být nebezpečné. Výrobce nenese žádnou

odpovědnost za poškozené vyplývající z nesprávného použití tohoto

spotřebiče.

3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU

Před zapnutím varné desky se ujistěte, že hořáky a víčka hořáků jsou

umístěny správně na místě.

Tato varná deska je vybavena elektronickým zapalováním k zapálení

hořáku.

Při zapálení hořáků postupujte následovně:

° zatlačte a otočte knoflík proti směru hodinových ručiček k většímu

symbolu plamene a po zapálení jej 5 s podržte stisknutý.

Systém zapalování bude generovat jiskry, dokud podržíte stisknutý

ovládací knoflík.

Varování: Pokud do spotřebiče neproudí elektřina, na zapálení

hořáku použijte zápalku nebo zapalovač, přičemž zajistěte

následující:

° přiložte zapálenou zápalku nebo zapalovač blízko hořáku

° zatlačte a otočte knoflík proti směru hodinových ručiček k většímu

symbolu plamene a po zapálení jej 5 s podržte stisknutý.

Varování: Jestliže se hořák po 5 sekundách nezapálí, v každém

případě přestaňte používat zařízení a před dalším pokusem o

zapálení počkejte alespoň 1 minutu.

VŠEOBECNÉ POKYNY

Pro nejlepší výsledky používejte nádobí s rovným dnem, které

vyhovují průměru hořáků. Tabulka A.

12 CZ

Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za

okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.

UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte

knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do

1 minuty.

Pokud se knoflík po letech použití otáčí těžko, je nutné jej namazat.

Tuto činnost smí provádět pouze kvalifikovaný technik.

4. ÚDRŽBA A ČIŠTĚNÍ

Před čištěním varné desky se ujistěte, zda dostatečně vychladla.

Odpojte zástrčku od elektrické zásuvky nebo vypněte jistič.

Čištění a údržbu nesmí provádět děti bez dohledu.

K čištění nepoužívejte drsné, korosivní prostředky, bělidla, nebo

kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.)

Na smaltovaném nebo nerezovém povrchu.

Pokud čistíte smaltovaný, lakovaný nebo chrómový povrch, použijte

roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí

prostředek.

Hořáky můžete čistit vodou se saponátem. K obnovení původního

lesku použijte čistič na nerezovou ocel. Po vyčistění nechte hořáky

vysušit a vraťte na své místo.

Je důležité nasadit hořáky správně.

Chromové mřížky a hořáky

Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto

je normální a neodvratný fenomén, ale nemá vliv na funkčnost varné

desky. V případě potřeby jsou náhradní díly dostupné v servisním

středisku.

Před použitím hořáku se ujistěte, že obvod mřížky je na středu

hořáku, jak ukazuje obrázek. Pokud používáte litinovou mřížku, je ve

spodní poloze. Ujistěte se, že je použitá mřížka je ve správné pozici.

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

13 CZ

Tento spotřebič je navržený pro nekomerční použití v domácnosti.

Tabulka 1

Tento spotřebič je označen v souladu s evropskou

směrnicí 2012/19/EU o odpadních elektrických a

elektronických zařízeních (OEEZ). OEEZ obsahují jak

znečišťující látky (které mohou mít negativní vliv na

životní prostředí), tak i základní prvky (které mohou

být znovu použity). Je důležité, aby OEEZ podstoupily

zvláštní zacházení pro správné odstranění a likvidaci

znečišťujících látek a obnovení všech materiálů.

Jednotlivci mohou hrát významnou roli při ochranně životního

prostředí před OEEZ; je nutné dodržovat některá základní pravidla:

- S odpadními elektrickými a elektronickými zařízeními se nesmí

zacházet jako s domovním odpadem;

- OEEZ by měly být odvezeny do speciálních sběrných dvorů

spravovaných místním úřadem nebo registrovanou společností.

V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u

zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat

obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za

jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se

stejnými funkcemi, jaké má nový zakoupený spotřebič.

Šetrnost a ohleduplnost k životnímu prostředí Kdykoli je to možné,

vyhněte se předehřátí trouby a vždy se ji snažte naplnit. Otevírejte

dvířka trouby co možná nejméně často, protože při každém otevření

uniká teplo z dutiny. Pro významnou úsporu energie vypněte troubu 5

až 10 minut před plánovaným koncem doby pečení a využijte

zbytkové teplo, které trouba nadále generuje. Udržujte těsnění v

čistotě a v pořádku, aby nedocházelo k unikání tepla z trouby. Máte-li

hodinový tarif, program „zpožděné pečení“ usnadňuje úspory energie

přesunutím doby vaření na dobu s nižší sazbou.

6. ODPADOVÉ HOSPODÁŘSTVÍ A OCHRANA

ŽİVOTNÍHO PROSTŘEDÍ

ÚSPORA A DOKONČENÍ ŽIVOTNÍHO PROSTŘEDÍ

Pokud je to možné, zakryjte pánev víkem. Regulujte plamen tak, aby

nepřekrýval průměr pánve.

5. SERVIS

Dříve než zavoláte servis, zkontrolujte následující:

• je připojená zástrčka k síťové zásuvce;

• není problém v přípojce plynu.

Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte

jej a kontaktujte autorizované servisní středisko.

Deska hořáku

Hořák

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Jmenovitý tepelný vstup

G20/20 mbar

G30/28-30 mbar

Instalační třída

Napětí/frekvence V / Hz

Příkon

Elektrické zapalování

Rozměry spotřebiče

UR 3,5 kW

ANO

595x505x42

ANO

595x505x42

PVUH60MF

ANO

PVUH60MF

ANO

4 Plyn - L1

AUX/SR/2R

4 Plyn - L2, L6

2 1

8,15 kW 9,45 kW

900 l/h

688 g/h

ANO

745x505X42

PVUH75MF

ANO

5 Plyn - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

ANO

745x505X42

PVUH75MF

ANO

5 Plyn - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

ANO

745x505X42

PVUH75MF

ANO

5 Plyn - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

15 DE

Die Arbeitsplatte, in der diese Kochmulde eingebaut werden soll, kann

aus beliebigem Material sein, vorausgesetzt, es ist hitzebeständig

und kann eine Temperatur von 100°C aushalten. Die Arbeitsplatte

kann zwischen 25 und 45 mm dick sein. Die Einbaumaße entnehmen

Sie bitte der .Abb. 2

Wenn unter der Kochmulde ein zugängliches Möbelteil vorhanden ist,

muss zwischen der Kochmulde und der unteren Möbelnische eine

Trennplatte aus isolierendem, hitzebeständigem Material (Holzplatte

o.Ä.) dazwischen gebaut werden ( ).s. Abb. 3

Falls an einer Seite der Kochmulde die Wand eines Möbels ist, muss

der Abstand der Mulde zur Möbelwand mindestens 17 cm (60 cm)

oder 25 cm (75 cm) betragen ( ). Zwischen Küchenwand und

Mulde muss ein Abstand von mindestens 70 mm eingehalten werden.

Der Abstand zwischen der Kochmulde und einem eventuell darüber

befindlichen Element (z.B. Dunstabzugshaube) muss mindestens 70

cm betragen ( ).

s. Abb. 2

s. Abb. 4

Metallgegenstände in der Schublade können hohe

Temperaturen aufgrund der Luftzirkulierung erreichen. Es wird

daher empfohlen, eine Abtrennung aus Holz einzusetzen.

Wichtig: Entnehmen Sie der Abb. 1, wie die Dichtungsstreifen

angebracht werden müssen.

Die Befestigung an das Möbel erfolgt mit Fixierbügel, die als Zubehör

zur Mulde mitgeliefert werden. Am Geräteboden sind die Bohrungen

zum Verschrauben der Fixierbügel bereits vorhanden.

Unter der Kochmulde mit 60 cm oder 75 cm Breite kann nur ein

Backofen mit Kühlungsventilator installiert werden.

1.1. EINBAU

1.2. GEEIGNETER STANDORT

Beim Gebrauch eines Gasherdes entstehen Hitze und Feuchtigkeit,

die sich im Raum verbreiten. Daher ist es wichtig, eine ausreichende

Belüftung des Raumes zu gewährleisten, entweder durch

Lüftungsöffnungen oder durch eine Dunstabzugshaube mit

Außenanschluss. Bei einem längeren Gebrauch des Gerätes ist es

ratsam, die Belüftung zu fördern, z.B. durch zusätzliches Öffnen eines

Fensters oder durch Erhöhung der Dunstabzugsleistung.

Das Gerät sollte gemäß den Installationsanweisungen installiert

werden und genügend Belüftung gewährleistet werden. Lesen Sie

bitte dieAnweisungen, bevor Sie das Gerät installieren.

Sollte der Einbau einer Dunstabzugshaube nicht möglich sein, ist die

Verwendung eines Elektroventilators vonnöten, der entweder an der

Außenwand oder am Fenster angebracht wird, sofern der Raum über

ausreichend Lufteinlassöffnungen verfügt. Der Elektroventilator muss

eine Leistung aufweisen, die ausreicht, um den 3- bis 5- fachen

Luftvolumen der Küche pro Stunde auszutauschen.

Beachten Sie bitte die im jeweiligen Land geltenden Standardregeln

für Gasinstallationen.

1. INSTALLATIONSANWEISUNG

Die Installation eines Haushaltsgeräts kann unter Umständen eine komplexe Arbeit sein; wenn diese nicht korrekt ausgeführt wird,

könnte es zu schweren Beeinträchtigungen der Sicherheit des Benutzers kommen. Das ist der Grund, warum sie von einem

qualifizierten Fachmann unter Einhaltung der geltenden technischen Regeln durchgeführt werden soll. Falls diese Empfehlung nicht

beachtet und die Installation des Gerätes durch eine nicht qualifizierte Person durchgeführt werden sollte, lehnt der Hersteller jede

Verantwortung für eventuelle technische Fehler des Produktes ab, gleichviel, ob es zu Schäden an Personen oder Sachen führt.

2.1. ELEKTRISCHER ANSCHLUSS

Überprüfen Sie die auf dem Matrikelschild angegebenen Daten. Das

Matrikelschild befindet sich auf der unteren Seite des

Gerätegehäuses. Notieren Sie alle Daten wie Matrikel- und

Seriennummer am besten direkt auf dem Deckblatt der

Bedienungsanleitung, da diese Angaben in einem eventuellen

Servicefall vom Kundendienst benötigt werden. Überprüfen Sie, dass

die Netzspannung und die Leistung für den Betrieb des Gerätes

geeignet sind.

Vor dem elektrischen Anschluss ist die einwandfreie Erdung der

elektrischen Hausinstallation zu prüfen. Die Erdung des Gerätes ist

gesetzlich vorgeschrieben. Der Hersteller weist jede Verantwortung

für Sach- oder Personenschäden zurück, die auf fehlende bzw.

mangelhafte Erdung zurückzuführen sind. Bei den Modellen, die

ohne Stecker geliefert werden, ist ein genormter Stecker an das Kabel

zu montieren, welcher für die auf das Matrikelschild angegebene

Belastung geeignet ist. Der Erdleiter ist durch das gelb-grüne Kabel

gekennzeichnet. Der Stecker muss in jedem Fall zugänglich sein.

Soll das Gerät an einer festen Anschlussdose angeschlossen

werden, ist zwischen dem Gerät und dem Versorgungsnetz eine der

Der gelb-grüne Erdleiter muss mindestens 10 mm länger sein als die

Phasenleiter. Der Querschnitt der Kabel muss der Leistung der

Kochmulde entsprechen (s. Matrikelschild). Benutzen Sie

ausschließlich ein Netzkabel des Typs 3x0.75 mm² H05 GG-F für 60-

75 cm Kochfelder oder H05-V2V2-F für 75 cm Kochfelder.

Last entsprechende, genormte Abschaltvorrichtung einzubauen.

Sollte das Netzkabel beschädigt sein, muss dieser durch einen

qualifizierten Fachmann ausgewechselt werden.

PHASE

ERDE

NULL

Netzkabel

Broun

Gelb/Grün

Blau

Strom-

versorgungs-

netz

Die Abschaltung muss mit einer festen Verdrahtung im Einklang mit den

Verkabelungsregeln durchgeführt werden.

Um das Gerät direkt an das Stromnetz anzuschließen, beachten Sie bei

der Verkabelung die elektronischen Vorschriften sowie die Bedingungen

eines Überspannungsschutz Klasse3.

2.2. GASANSCHLUSS

Diese Anweisung richtet sich an das für die Installation autorisierte

Fachpersonal und muss lt. geltenden Richtlinien ausgeführt werden.

Jeder Eingriff am Gerät muss bei ausgeschalteter Stromversorgung

erfolgen.

Auf dem Gerät finden SieAufkleber, auf denen der Gastyp angegeben

ist, für den die Kochmulde eingestellt ist. Der Anschluss am

Gasversorgungsnetz bzw. an der Gasflasche muss unter

Berücksichtigung der geltenden Vorschriften durchgeführt werden.

Stellen Sie sicher, dass das Gerät für das von Ihnen verwendete Gas

eingestellt ist.

Benutzen Sie ausschließlich genormte Schläuche und Dichtungen,

die den nationalen Standards entsprechen.

Sollte das Gerät mit Flüssiggas aus Gasflaschen betrieben werden,

benutzen Sie bitte nur vorschriftsmäßige Druckregler, die den

geltenden Normen entsprechen.

B: 1/2 Dichtung

A: 1/2Anschlussstutzen zylindrisch

2) S chraube n Sie das Ver bindungsstück mit dem

Sechskantschlüssel fest an. Richten Sie dabei die bewegliche

Verbindung in die gewünschte Position.

Um den Installationsvorgang zu erleichtern und um Undichtigkeiten

am Gasrohr zu vermeiden, empfiehlt es sich, den Anschluss des

Gasversorgungsrohres in der untenstehenden Reihenfolge

vorzunehmen (s.Abb. 6)

Werden bei der Installation biegsame Rohre benutzt, achten Sie bitte

darauf, dass sie nicht länger als 2 Meter sind.

C: 1/2 Gasadapter konisch-zylindrisch bzw. zylindrisch-zylindrisch

3) Verbinden Sie den Rohrbogen C mit dem Gasversorgungsnetz

entweder mit einem starren Rohr aus Kupfer oder mit einem

biegsamen aus Stahl.

1. Montieren Sie die Teile in der abgebildeten Reihenfolge:

Bei einigen Modellen wird ein konischer Anschlussadapter

mitgeliefert, da die Gasinstallation in einigen Ländern diesen Adapter

vorschreibt. In der Abb. 8 werden die zwei unterschiedlichen

Adaptertypen dargestellt (CY: zylindrisch, CO: konisch). In jedem

Fall muss die zylindrische Seite des Anschlussadapters an die

Gaskochmulde angeschlossen werden.

Achtung: Nach der Montage überprüfen Sie die Verbindungen

auf ihre Dichtigkeit durch Beschmieren mit einfachem

Seifenwasser. Benutzen Sie hierzu niemals eine offene Flamme!

Versichern Sie sich außerdem, dass das biegsame Rohr nicht

eingeklemmt oder beschädigt werden kann (z.B. durch eine

Schublade des Einbauschrankes).

Der Schlauch soll so eingebaut werden, so dass er nicht mit einem

beweglichen Teil des Gehäuses in Berührung kommen kann (z.B.

einer Schublade). Der Schlauch darf nicht durch Räumlichkeiten

verlegt werden indem er Überlastungen standhalten muss.

Tabelle A

Brennertyp Topfdurch-

messer (cm)

AUX

10 - 18

12 - 22

16 - 26

Hilfsbrenner

Normalbrenner

Schnellbrenner

Leistung

(kW)

1,00

1,75

2,70

3,50

G20/20 mbar

(Erdgas)

95 l/h

167 l/h

257 l/h

334 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

255 g/h

16 DE

2.3. UMSTELLUNG AUF EINE ANDERE GASART

• Brennerdeckel und Brennerköpfe entfernen

Anmerkung: In Deutschland und Österreich ist der Betrieb nur für

Erdgas vorgesehen.

• Topfträger entfernen

Für die Länder, für die das Gerät für den Betrieb mit einer anderen

Gasart zugelassen ist, kann das Gerät von der werkseitigen

Einstellung auf eine andere Gasart umgestellt werden. Gehen Sie

dabei wie folgt vor:

• Schrauben Sie die Düsen ab und ersetzen Sie diese mit einer für

die gewünschte Gasart geeigneten Düse ( )s. Tabelle der Gasarten

2.4. EINSTELLEN DER GASMINDESTZUFUHR

Zünden Sie jeden Brenner und drehen Sie den entsprechenden

Drehschalter auf die kleinste Stufe, ziehen Sie dann den Drehschalter

durch leichte Kraftanwendung heraus.

Nach der Einstellung der Gasflamme ersetzen Sie das Matrikelschild

mit der alten Gasart durch ein neues (mitgeliefertes) Matrikelschild

entsprechend der neuen Gasart.

Mithilfe eines Schraubendrehers regulieren Sie die Einstellschraube

wie in der dargestellt. Durch Drehen der Einstellschraube im

Uhrzeigersinn wird die Gaszufuhr reduziert, in die andere Richtung

dagegen erhöht. Stellen Sie die Schraube so ein, dass die Flamme

ca. 3-4 mm lang ist und setzen Sie schließlich den Drehschalter

wieder ein.

Abb. 9

3. BEDIENUNGSANLEITUNG

Dieses Gerät ist ausschließlich für den Gebrauch gedacht, Speisen

zuzubereiten. Jede andere Verwendung wäre zweckentfremdend

und gegebenenfalls gefährlich. Der Hersteller kann für eventuelle

Schäden, die auf einen ungeeigneten, fehlerhaften und

unvernünftigen Einsatz zurückzuführen sind, nicht haftbar gemacht

werden.

3.1. INBETRIEBNAHME DER BRENNER

Stellen Sie vor dem Einschalten des Kochfelds sicher, dass sich die

Brenner und Brennerkappen ordnungsgemäß in ihrer Position

befinden.

°Halten Sie das Streichholz oderFeuerzeug dicht an den Brenner

° Drücken Sie den Knopf hinein und drehen Sie ihn gegen den

Uhrzeigersinn auf das größere Flammensymbol ; halten Sie ihn

nach dem Entzünden 5 Sekunden lang gedrückt.

Warnung: Falls das Gerät keinen Strom hat, um den Brenner zu

entzünden,benutzen Sie ein Streichholzoder Feuerzeug wie folgt:

Dieses Kochfeld hat eine elektronische Zündung, um den Brenner zu

entzünden.

Soentzünden Sie die Brenner:

Warnung: Falls der Brenner nach 5 Sekunden noch nicht entzündet

ist, unterbrechen Sie den Vorgang und warten mindestens 1 Minute,

bevor Sie erneut versuchen, den Brenner zu entzünden.

Drücken Sie den Knopf hinein und drehen Sie ihn gegen den

Uhrzeigersinn auf das größere Flammensymbol ; halten Sie ihn

nach dem Entzünden 5 Sekunden lang gedrückt.

Das Zündsystem erzeugt solange Funken, wie der Regler gedrückt

wird

ALLGEMEINER HINWEIS

Um die Flamme optimal und energiesparend auszunutzen, benutzen

Sie nur Töpfe und Pfannen, deren Durchmesser für den jeweiligen

Brenner geeignet ist. Vergleichen Sie dazu folgende TabelleA:

4. WARTUNG UND REINIGUNG

Reinigen Sie die Gasbrenner mit Seifenwasser. Um den ursprünglichen

Glanz zu bewahren, verwenden Sie einen handelsüblichen

Reinigen Sie die emaillierten, verchromten oder lackierten Teile mit

lauwarmem Seifenwasser oder mit nicht scheuernden Flüssigmitteln.

Für die Edelstahlteile verwenden Sie bitte die handelsüblichen Mittel

zur Pflege von Edelstahl.

Verwenden Sie bitte niemals scheuernde oder korrosive

Reinigungsmittel, auch kleine Bleichmittel oder Säuren. Achten Sie

darauf, dass keine säurehaltigen bzw. ätzenden Substanzen

(Zitronensäure, Essig. o.Ä.) auf die emaillierten bzw.lackierten Flächen

liegen bleiben.

Vor jedem Vorgang zur Reinigung des Gerätes schalten Sie den Strom

durch Ziehen des Steckers aus der Steckdose oder durch Ausschalten

der Haussicherung ab. Bevor Sie das Gerät reinigen, warten Sie, bis es

vollständig abgekühlt ist.

Die Reinigung und Wartung des Gerätes darf nicht durch Kinder ohne

Aufsicht durchgeführt werden.

Bei Pfannen oder Töpfen mit kleinem Durchmesser regulieren Sie die

Leistung des Brenners so, dass die Flamme den Topf- bzw.

Pfannenboden nicht überlappt.

Verwenden Sie bitte nur Pfannen oder Töpfe mit flachem Boden!

Sollten die Gashähne mit der Zeit schwergängig werden, müssen sie

mit einem geeigneten Schmierstoff neu geschmiert werden. Dieser

Vorgang darf ausschließlich durch den Werkskundendienst

durchgeführt werden.

HINWEIS: Sollte die Flamme ungewollt ausgehen, schalten Sie die

Gaszufuhr durch Drehen des Schalterknopfes aus und warten Sie

mindestens eine Minute, bevor Sie den Brenner wieder anzünden.

Vor der Verwendung der Kochstellen müssen Sie darauf achten, dass

die Kochstellen sich mittig zur Gitterrosteingrenzung befinden, wie

unten in der Abbildung gezeigt. Wenn Sie Gitterroste aus Gusseisen

verwenden, ist die Position unter dem Gitter markiert.Achten Sie darauf,

dass der richtige Gitterost in der richtigen Position verwendet wird.

Achtung: Sollten Sie Gasgeruch in der Nähe des Gerätes

wahrnehmen, schalten Sie die Gasversorgung umgehend ab und

rufen Sie den Kundendienst. Suchen Sie Gasleckagen niemals mit

offener Flamme!

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

G20/20 mbar

G30/28-30 mbar

17 DE

Dieses Gerät ist für die nichtprofessionelle Benutzung, d.h. Für Haushaltsnutzung, vorgesehen

Dieses Gerät ist im Einklang mit der Europäischen Richtlinien

2 0 0 9 / 1 4 2 / E C ( G A D ) g ü l t i g a b 2 1 . 0 4 . 2 0 1 8

Gasverbrauchseinrichtungen 2016/426 (GAR).

Durch das Zeichen auf diesem Produkt wird seine Einhaltung

a l l e r g e l t e n d e n S i c h e r h e i t s - , G e s u n d h e i t s - u n d

Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt

vorgeschrieben sind.

6. UMWELTGERECHTE ENTSORGUNG

Tabelle 1

5.TECHNISCHER KUNDENDIENST

• überprüfen Sie, dass das Gerät stromversorgt ist

Sollte Ihr Gerät einmal nicht ordnungsgemäß funktionieren,

kontrollieren Sie bitte folgendes, bevor Sie den technischen

Kundendienst rufen:

Sollte die Ursache für die Funktionsstörung nicht ermittelt werden

können, trennen Sie das Gerät vom Stromnetz und rufen Sie den

Kundendienst.Unternehmen Sie nichts auf eigene Faust!

• überprüfen Sie, dass die Gaszufuhr in Ordnung ist.

Spezialreiniger für Aluminiumlegierungen. Nach der Reinigung sind die

Brenner sorgfältig zu trocken, bevor sie wieder aufgesetzt werden.

Gitterroste und Chromteile

Dies ist ein natürliches Phänomen, das sich zwar nicht vermeiden lässt,

jedoch in keiner Weise die Funktion des Gerätes beeinträchtigt. Auf

Wunsch sind entsprechende Ersatzteile erhältlich. Fragen Sie bitte bei

beim Werkskundendienst nach.

Die Gitterroste und die verchromten Teile neigen mit der Zeit dazu, sich

zu verfärben.

Kontrollieren Sie bitte unbedingt, dass die Brenner wieder richtig

aufliegen, da eine fehlerhafte Montage der Brenner zur

mangelhaftenVerbrennung desGases führen kann.

Brennerplatte

Brenner

Nennwärmebelastung

Installationsklasse

Spannung/Frequenz V/Hz

Gesamtanschlusswert

Elektrische Zündung

Gerätemaße

Verwenden Sie nach Möglichkeit einen Deckel, um die Pfanne

abzudecken. Stellen Sie die Flamme so ein, dass der Durchmesser

der Pfanne nicht überschritten wird.

DIE UMWELT SCHONEN UNDACHTEN

In vielen Ländern wird für die Entsorgung großer Elektro- und

Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines

neuen Geräts wird das alte möglicherweise vom Händler

zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät

von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das

Altgerät.

- Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen

Hausmüll entsorgt werden.

- Elektro- und Elektronik-Altgeräte müssen bei zugelassenen

Sammelstellen abgegeben werden, die von der Stadtverwaltung

oder anderen zuständigen Stellen verwaltet werden.

Dieses Elektrohaushaltsgerät ist in Einklang mit der

EU-Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro-

u n d E l e k t r o n i k - A l t g e r ä t e e n t h a l t e n

umweltschädigende Substanzen, aber auch

Grundkomponenten, die wiederverwendet werden

können. Daher ist es wichtig, Elektro- und Elektronik-

Altgeräte spezifisch zu entsorgen, um alle schädlichen

Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.

Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung,

dass Elektro- und Elektronik-Altgeräte nicht zu einem

Umweltproblem werden. Halten Sie sich daher bitte an die folgenden

Grundregeln:

7. KONFORMİTÄTSERKLÄRUNG

UR 3,5 kW

595x505x42

PVUH60MF

4 Gas - L1

AUX/SR/2R

4 Gas - L2, L6

2 1

8,15 kW 9,45 kW

900 l/h

688 g/h

745x505X42

PVUH75MF

5 Gas - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

745x505X42

PVUH75MF

5 Gas - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

745x505X42

PVUH75MF

5 Gas - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

18 ES

Recomendamos mantener las instrucciones de

instalación y uso para consultas futuras.Antes de

instalar la placa de cocción, anote el número de

serie por si fuese necesario solicitar asistencia al

servicio posventa.

Este electrodoméstico no está diseñado para

funcionar con un temporizador externo ni con

ningún sistema de control remoto separado.

ADVERTENCIA: Dejar desatendida la placa de

cocción mientras se cocina con grasa o aceite

puede ser peligroso y originar un incendio.

NUNCA intente apagar el fuego con agua;

apague la placa de cocción y cubra la llama con

una tapa o una manta ignífuga, por ejemplo.

ADVERTENCIA: Uti l i ce solamente las

protecciones que incorpora el electrodoméstico,

las protecciones diseñadas por el fabricante del

equipo de cocina o las protecciones que indica el

fabricante en las instrucciones de uso, según

corresponda. El uso de protecciones inadecuadas

puede causar accidentes.

Pueden utilizarlo niños a partir de 8 años de edad

y personas con facultades físicas, sensoriales o

mentales reducidas, o con falta de experiencia y

conocimiento, si lo emplean bajo supervisión o se

les instruye acerca de la seguridad del producto y

entienden los riesgos que comporta. Es preciso

vigilar a los niños para asegurarse de que no

jueguen con el electrodoméstico. Los niños no

deben limpiar ni mantener el producto sin

supervisión.

ADVERTENCIA: Si la superficie se agrieta, no

toque el cristal y apague el electrodoméstico para

evitar la posibilidad de sufrir una descarga eléctrica.

ADVERTENCIA: Peligro de incendio; no coloque

objetos en las superficies de cocción.

ADVERTENCIA: El electrodoméstico y las partes

accesibles de este se calientan durante el

funcionamiento. Debe prestarse atención para no

tocar los elementos térmicos. Los niños de menos

de 8 años deben mantenerse alejados del

electrodoméstico, a menos que estén

constantemente vigilados.

PRECAUCIÓN: El proceso de cocción debe

supervisarse. Los procesos de cocción breves

deben vigilarse de manera continua.

Con el fin de evitar el riesgo de quemaduras

graves, es muy recomendable mantener a los

niños alejados de las zonas de cocción mientras

estén funcionado, pero también cuando se

apaguen mientras el indicador de calor residual

siga encendido.

No mire fijamente a las lámparas halógenas de la

placa de cocción.

Conecte un enchufe en el cable que transporta la

tensión, la corriente y la carga indicadas en la

etiqueta y que tiene el contacto de masa. La toma

de corriente debe adecuarse a la carga indicada

en la etiqueta y disponer de un contacto de masa

conectado y operativo. El conductor de tierra es

de color amarillo verdoso. Esta operación debe

realizarla un profesional debidamente cualificado.

Si la toma de corriente es incompatible con el

enchufe del electrodoméstico, pida a un

electricista profesional que sustituya la toma por

otra adecuada. El enchufe y la toma deben

cumplir las normas actuales del país donde se

INSTRUCCIONES DE SEGURIDAD

En las superficies calientes no deben colocarse

recipientes de plástico y papel de aluminio.

En la conexión con la fuente de alimentación

también puede utilizarse un contactor omnipolar

entre la fuente y el electrodoméstico. Este debe

soportar la carga conectada máxima y cumplir la

legislación vigente.

El contactor no debe interrumpir el cable de tierra

de color amarillo verdoso. La toma de corriente o

el contactor omnipolar empleados deben estar

fácilmente accesibles cuando se instala el

electrodoméstico.

La desconexión puede realizarse mediante el

enchufe accesible o mediante la incorporación de

un interruptor en el cableado fijo con arreglo a las

normativas de cableado.

Para evitar riesgos, el fabricante, su representante

de servicio o cualquier otra persona cualificada

deben cambiar los cables de alimentación que

estén dañados. El conductor de tierra (amarillo

verdoso) debe tener una longitud superior a 10

mm por el lado del bloque de conexión. La sección

de los conductores internos debe adecuarse al

consumo de potencia de la placa de cocción

(indicado en la etiqueta). El cable de alimentación

debe ser de tipo H05 GG-F para placas de 60-75

cm o H05-V2V2-F paraplacas de 75 cm.

instala el electrodoméstico.

No coloque objetos metálicos, como cuchillos,

tenedores, cucharas o tapas, en la placa de

cocción. Podrían calentarse.

Después de cada uso, es preciso limpiar un poco

la placa de cocción para evitar que se acumule

suciedad y grasa. La suciedad y la grasa que no

se eliminen se recalentarán y se quemarán

cuando se utilice de nuevo la placa de cocción,

con lo que se generará humo y se desprenderán

olores desagradables, sin olvidar el riesgo de

propagación del fuego.

Nunca utilice vapor o aerosoles a alta presión

para limpiar el electrodoméstico.

No toque las superficies calientes durante el

funcionamiento o inmediatamente después deluso.

Nunca cocine los alimentos directamente sobre la

placa vitrocerámica.

Utilice siempre utensilios de cocina adecuados.

Coloque siempre el recipiente en el centro de la

zona en la que esté cocinando. No coloque nada

en el panel de control.

No deslice los utensilios de cocina por la placa de

cocción.

Apaga nmedatamente todos los fogones y la

resstenca eléctrca y aísla el electrodoméstco de

la fuente de almentacón.

En caso de rotura del crstalde la plancha:

No acumule objetos en la placa de cocción.

No utilice la placa de cocción como superficie de

trabajo.

No uses el electrodoméstco.

No utilice la superficie como tabla para cortar.

No se requere nnguna operacón/ajuste adconal

para hacer funconar el aparato a las frecuencas

nomnales.

No coloque objetos pesados encima de la placa

de cocción. Podrían ocasionar daños si se

cayesen en la placa de cocción.

No toques la superfce del electrodoméstco.

19 ES

Si la placa se coloca entre dos armarios, la distancia entre la misma y

el armario ha de ser de al menos 17 cm (60 cm) o 25 cm (75 cm)

( ); mientras que la distancia entre la placa y la pared

posterior tiene que ser de al menos 70 mm.

véase Figura 2

Importante el diagrama de la figura 1 muestra cómo ha de

aplicarse el sellado.

Cuando se coloque una placa de 60 cm o 75 cm sobre un horno, el

honro ha de tener un sistema de refrigeración por ventilador.

La distancia entre la placa y otra unidad o electrodoméstico que tenga

encima (por ejemplo, el extractor) tiene que ser superior a 70 cm

( ).Figura 4

En caso de haber espacio entre la placa incrustada y la cavidad

inferior, ha de colocarse una separación divisoria hecha de un

material aislante (madera o similar) ( ).Figura 3

La placa se encaja con las sujeciones proporcionadas utilizando los

agujeros de la base de la unidad.

La placa puede instalarse en cualquier superficie que sea resistente

al calor a 100ºC y cuyo grosor sea de entre 25 y 45 mm. Las

dimensiones para el corte de la superficie y la inclusión de la placa se

muestran en la .Figura 2

Los objetos metálicos del cajón pueden alcanzar temperaturas

elevadas debido a la recirculación del aire. Por consiguiente, se

recomienda utilizar un panel de madera intermedio.

1.1. INTEGRACIÓN

1.2. UBICACIÓN IDEAL

Este aparato debe ser instalado según normativa vigente y utilizado

en un espacio lo suficientemente ventilado. Lea las instrucciones

antes de instalar o de utilizar este aparato.

Un electrodoméstico que funciona con gas produce calor y humedad

en la zona en la que se coloca. Por ello ha de asegurarse una buena

ventilación así como conductos de ventilación natural o extractores

de gran potencia. La utilización intensa y prolongada del

electrodoméstico puede requerir una ventilación adicional tal como

abrir una ventana o aumentar la velocidad del ventilador eléctrico si

dispone de uno.

Si no puede instalar una campana extractora debe disponerse de un

ventilador eléctrico en la pared exterior o en la ventana para que se

formen corrientes de aire en la zona.

El ventilador eléctrico tiene que poder cambiar el aire de la cocina

entre 3 y 5 veces en una hora. El instalador ha de tener en cuenta los

estándares nacionales pertinentes.

2.1. CONEXIÓN ELÉCTRICA

Comprobar la placa informativa situada en la parte exterior de la

unidad para asegurar que el voltaje de entrada es el adecuado.

Antes de la conexión compruebe la toma de tierra.

Por ley este electrodoméstico tiene que tener toma de tierra. En caso

de no cumplirse ese requisito el Fabricante no se responsabiliza de

daños personales o materiales. Si no se adjunta enchufe alguno

conecte un enchufe adecuado con la carga indicada en la placa de

información. El cable de la toma de tierra es verde/amarillo. El

enchufe tiene que estar siempre accesible.

Cuando la Cocina se conecta directamente a la corriente eléctrica ha

de instalarse también un cortacircuitos.

Si el cable está dañado le corresponde a una persona autorizada su

sustitución para evitar posibles riesgos.

El cable de la toma de tierra (verde o amarillo) tiene que tener una

longitud mínima de 10 mm más que los cables neutro y de corriente.

La sección del cable utilizada tiene que tener la dimensión correcta

según la potencia que requiera la placa.

Compruébese la placa de información para información sobre

suministro eléctrico y asegúrese de que el cable eléctrico es del

tipo3x0.75 mm² H05 GG-F para placas de 60-75 cm o H05-V2V2-F

para placas de 75 cm.

1. INSTRUCCIONES PARA EL INSTALADOR

LA INSTALACIÓN DE UN ELECTRODOMÉSTICO PUEDE SER UNA OPERACIÓN QUE PUEDE AFECTAR GRAVEMENTE A LA

SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREA QUE HA DE REALIZAR UNA PERSONA

AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACIÓN DE ACUERDO CON LA NORMATIVA TÉCNICA EN VIGOR. EN

CASO DE DESATENDER ESTA ADVERTENCIA Y QUE QUIEN REALICE LA INSTALACIÓN NO SEA UNA PERSONA CUALIFICADA, EL

FABRICANTE NO ASUME RESPONMSABILIDAD ALGUNA POR POSIBLES FALLOS TÉCNICOS DEL PRODUCTO DERIVEN O NO EN

DAÑOS MATERIALES O PERSONALES.

CORRIENTEL

TOMA DE TIERRA

NEUTRON

Cable de

corriente

Cable Marrón

Cable verde/Amarillo

Cable Azul

Suministro

eléctrico

Los medios de desconexión deben ser incorporados en el cableado

fijo en conformidad con las reglas del cableado.

Si una unidad no dispone de cable eléctrico y un enchufe, y no

dispone de otros medios de desconexión de la red eléctrica como por

ejemplo una separación de contacto de los polos que proporcione

una desconexión total según las condiciones de sobrecarga de

voltaje de la categoría III, las instrucciones han de indicar que han de

incorporarse al cableado fijo medios de desconexión de acuerdo con

las normas de cableado.

2.2. CONEXIÓN DEL GAS

A: Adaptador cilíndrico macho ½

Utilícense sólo tuberías, lavadores y lavadores de sellado que

cumplan los estándares nacionales pertinentes.

Advertencia: si huele a gascerca de la unidad corte el suministro

de gas y llámese directamente al técnico. No busque la fuga

mediante llama directa.

Para el caso de gas líquido (gas en cilindro) utilícense reguladores de

presión que cumplan los estándares nacionales pertinentes.

Estas instrucciones son para el personal cualificado, la instalación del

equipo ha de hacerse de acuerdo con los estándares nacionales de

aplicación. (Sólo para el Reino Unido: por leu la

instalación/conexión del gas tiene que realizarlo un instalador

“Corgi” autorizado).

En algunos modelos se proporciona una conexión cónica para

colocar en el momento de la instalación en países en los que este tipo

de conexión es obligatoria; en la imagen 8 se señala cómo reconocer

los diferentes tipos de conexiones (CY= cilíndrica; CO= cónica). En

cada caso la parte cilíndrica de la conexión tiene que conectarse a la

placa.

1) Como se muestra, montaje de las piezas en la secuencia

B: Sello ½

IMPORTANTE: realícese una comprobación final de posibles

péridas en las conexiones de las tuberías ustilzando una

solución jabonosa. No utilice jamás llamas para dicha

comprobación. Asegúrese también que la tubería flexible no

puede tocar pieza móvil alguna de la caldera (por ejemplo, la

parte inferior) y que no se encuentra en un lugar donde pueda

dañarse.

La placa de información de la placa muestra el tipo de gas para el que

está diseñada. La conexión con el suministro de gas o el cilindro de

gas debe realizarse una vez comprobada la regulación del tipo de gas

suministrado. Si no está correctamente regulado véanse las

instrucciones en los apartados siguientes para cambiar la

configuración del gas.

Todos los trabajos han de realizarse con la corriente desconectada.

C: Adaptador de Gas Cónico-Cilíndrico Hembra ½ o Cilíndrico-

Cilíndrico

El tubo flexible se deberá instalar de tal forma que no pueda entrar en

contacto con alguna parte móvil de la unidad de la vivienda (por

ejemplo, un cajón) y no atraviese algún espacio susceptible de

bloqueo.

3) Adjuntar la pieza C al gas utilizando una tubería rígida de cobre

o unatubería flexible de acero.

2) Ajustar las juntas con la llave inglesa, recuérdese colocar las

tuberías.

Cuando se conecte la placa al gas mediante los latiguillos flexibles

asegúrese de que la distancia máxima que abarca el latiguillo no

excede los dos metros.

Para evitar posibles daños en la placa proceda con la instalación

como se indica en la secuencia (imagen 6):

21 ES

Este electrodoméstico está pensado para aquellos que no son profesionales, es decir, uso casero.

Tabla 1

- Los dispositivos WEEE no deben tratarse como residuos

domésticos;

- Los dispositivos WEEE deben llevarse a los puntos de recogida

específicos gestionados por el municipio o por una sociedad

registrada.

En muchos países, para los WEEE de grandes dimensiones, puede

haber disponible un servicio de recogida a domicilio. Cuando se

compra un nuevo aparato, el viejo puede entregarse al vendedor, que

debe adquirirlo gratuitamente siempre que el aparato sea de tipo

equivalente y tenga las mismas funciones que el que se ha adquirido.

Este aparato está certificado conforme a la directiva

europea 2012/19/EU sobre aparatos eléctricos y

electrónicos (WEEE). Los dispositivos WEEE

contienen sustancias contaminantes (que pueden

provocar consecuencias negativas en el medio

ambiente) o componentes básicos (que pueden

reutilizarse). Es importante que dichos dispositivos

estén sujetos a tratamientos especíﬁcos para eliminar

y desechar correctamente todos los contaminantes y recuperar todos

los materiales. Cada individuo puede desempeñar un papel

importante a la hora de asegurar que los dispositivos WEEE no se

conviertan en un problema medioambiental; es esencial seguir

algunas reglas básicas:

6. PROTECCIÓN DEL MEDIOAMBIENTE

5. SERVICIO TÉCNICO

Antes de llamar al Servicio Técnico compruebe lo siguiente:

• que el enchufe está correctamente insertado y que el fusible

funciona;

• que no hay problema con el suministro de gas.

Si no puede identificarse el fallo:

Desenchufe la placa no intente averiguarlo- llame al Servicio

Técnico.

Placa del quemador

Quemador

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Entrada nominal de calor

G20/20 mbar

G30/28-30 mbar

Clase de instalación

Voltaje / Frecuencia V / Hz

Potencia de entrada

Ignición eléctrica

Dimensión del producto

AHORRANDO Y RESPETANDO EL MEDIO AMBIENTE

Siempre que sea posible, use la tapa para cubrir la sartén. Regule la

llama para que no se superponga al diámetro de la sartén.

7. DECLARACIÓN DE CUMPLIMIENTO:

El aparato cumple con la Directiva Europea 2009/142/CE (GAD) y, a

partir del 21/04/2018, con el Reglamento para Aparatos de Gas

2016/426 (GAR).

Al mostrar el logo marcado en este producto, declaramos, bajo

nuestra propia responsabilidad, el cumplimiento de todos los

requisitos europeos en términos de seguridad, salud y medio

ambiente, establecidos en la legislación de este producto.

En todo caso en nuestro centro de servicio de post-venta pueden

encontrarse piezas de recambio.

Rejillas cromadas y quemadores

Las rejillas cromadas y los quemadores tienen tendencia a ponerse

oscuros con el uso. Es algo normal e inevitable, pero es algo que no

altera en absoluto el funcionamiento de la placa de cocina.

UR 3,5 kW

595x505x42

PVUH60MF

4 Gas - L1

AUX/SR/2R

4 Gas - L2, L6

1 1

8,15 kW 9,45 kW

900 l/h

688 g/h

745x505X42

PVUH75MF

5 Gas - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

745x505X42

PVUH75MF

5 Gas - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

745x505X42

PVUH75MF

5 Gas - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

22 PL

PRZESTROGA: proces gotowania powinien być

nadzorowany. Krótki proces gotowania powinien

być stale nadzorowany.

Urządzenie to nie powinno być sterowane przez

zewnętrzny regulator czasowy lub osobny system

sterowania zdalnego.

Urządzenie to może być obsługiwane przez dzieci

powyżej 8 roku życia oraz osoby o ograniczonej

zdolności fizycznej, czuciowej lub psychicznej bądź

nieposiadające doświadczenia i wiedzy, jeśli są one

pod nadzorem lub poinstruowano je w zakresie

bezpiecznej obsługi urządzenia i zrozumiały one

ewentualne zagrożenia. Dzieci powinny być pod

nadzorem osoby dorosłej, która zapewni, że nie

będą się one bawić tym urządzeniem. Czyszczenie

i konserwacja urządzenia nie powinny być

przeprowadzane przez dzieci bez nadzoru.

W przypadku urządzeń z wbudowanymi lampami

halogenowymi nie należy się w lampy te wpatrywać.

Zalecamy zachowanie instrukcji instalacji i obsługi

na przyszłość, a przed zainstalowaniem płyty

odnotowanie numeru seryjnego urządzenia,

gdyby konieczne było skorzystanie z pomocy

obsługi posprzedażowej.

OSTRZEŻENIE: urządzenie i niektóre z jego

elementów nagrzewają się w trakcie działania.

Należy zachować ostrożność, aby nie dotknąć

elementów grzejnych. Dzieci poniżej 8 roku życia

powinny przebywać z dala od urządzenia, chyba

że są one pod stałym nadzorem osoby dorosłej.

OSTRZEŻENIE: należy korzystać wyłącznie z

osłon płyty kuchennej zaprojektowanych przez

producenta urządzenia lub wskazanych przez

niego w instrukcji obsługi jako odpowiednie lub z

osł on płyty kuchennej wbudowanych w

urządzenie. Stosowanie nieprawidłowych osłon

może doprowadzić do wypadków.

OSTRZEŻENIE: niebezpieczeństwo pożaru:

powierzchnie płyty kuchennej nie służą do

przechowywania przedmiotów.

OSTRZEŻENIE: przyrządzanie na płycie potraw z

u ż y c i e m t ł u s z c z u l u b o l e j u m o ż e b y ć

niebezpieczne i może skutkować pożarem. NIGDY

nie należy próbować gasić pożaru wodą. Należy

wyłączyć urządzenie, a następnie zakryć płomień,

na przykład pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta,

nie dotykaj szyby i wyłącz urządzenie, aby

uniknąć ryzyka porażenia prądem.

Aby uniknąć ryzyka mocnych oparzeń, dzieci

powinny przebywać z dala od działających

powierzchni grzejnych, również tuż po wyłączeniu

ich, dopóki świeci się lampka informująca o

gorącej jeszcze powierzchni.

Podłączyć wtyczkę do kabla zasilającego

odpowiedniego do wymaganego napięcia, prądu i

obciążenia wskazanego na tabliczce oraz

posiadającego styk uziemiający. Gniazdko musi

być odpowiednie do obciążenia wskazanego na

tabliczce i musi posiadać podłączony oraz

działający styk uziemiający. Przewód uziemiający

jest koloru żółto-zielonego. Czynność tę powinien

przeprowadzić odpowiednio wykwalifikowany

specjalista. W razie niekompatybilności pomiędzy

gniazdkiem a wtyczką urządzenia należy poprosić

wykwalifikowanego elektryka o wymianę gniazdka

na inne odpowiedniego typu. Wtyczka oraz

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Podłączenie do źródła zasilania można wykonać

również poprzez umieszczenie pomiędzy

urządzeniem a źródłem zasilania wielobiegunowego

wyłącznika, który wytrzyma maksymalne

podłączone obciążenie i który będzie zgodny z

obowiązującymi przepisami.

Żółto-zielony kabel uziemiający nie powinien być

przerwany przez ten wyłącznik. Gniazdko oraz

wyłącznik wielobiegunowy zastosowany do

podłączenia powinien być po zainstalowaniu

urządzenia łatwo dostępny.

Rozłączania można dokonywać dzięki dostępnej

wtyczce lub wbudowanemu przełącznikowi w

stałym okablowaniu, zgodnie z obowiązującymi

przepisami w zakresie okablowania.

gniazdko powinny być zgodne z obowiązującymi w

danym kraju przepisami w zakresie instalacji

elektrycznej.

W razie uszkodzenia kabla zasilającego powinien

go wymienić producent, serwisant lub inna

wykwalifikowana osoba, aby uniknąć zagrożenia.

Przewód uziemiający (żółto-zielony) na stronie

zacisku musi być dłuższy niż 10 mm. Przekrój

przewodów wewnętrznych musi być dostosowany

do wartości mocy pobieranej przez płytę

kuchenną (podanej na tabliczce znamionowej).

Kabel zasilający musi być typu H05 GG-F dla płyt

grzewczych 60-75 cm lub H05-V2V2-F dla płyt

grzewczych 75 cm.

Nie umieszczać na strefach grzejnych folii

aluminiowej i naczyń plastikowych.

Nigdy nie używać do czyszczenia urządzenia pary

lub wody rozpylanej pod wysokim ciśnieniem.

Nie dotykać stref grzejnych podczas ich działania

lub tuż po wyłączeniu ich.

Nigdy nie gotować jedzenia bezpośrednio na

szklano-ceramicznej płycie kuchennej.

Zawsze korzystać z odpowiednich garnków.

Zawsze umieszczać patelnię na środku strefy, na

której zamierza się gotować. Nie umieszczać nic

na panelu sterowania.

Po każdym użyciu płytę kuchenną należy

przynajmniej w pewnym stopniu wyczyścić, aby

zapobiec nawarstwianiu się brudu i tłuszczu.

Pozostawiony brud lub tłuszcz przy kolejnym

użyciu płyty kuchennej będzie się przypalał,

powodując nieprzyjemny zapach, a także mogąc

doprowadzić do ryzyka powstania pożaru.

Nie umieszczać na płycie kuchennej przedmiotów

metalowych, takich jak noże, widelce, łyżki lub

pokrywki. Mogą się one nagrzać.

Nie używać płyty kuchennej jako blatu roboczego.

Nie używać powierzchni jako deski do krojenia.

Nie przechowywać nad płytą kuchenną ciężkich

przedmiotów. Jeśli spadną one na płytę kuchenną,

mogą spowodować uszkodzenia.

Nie używać płyty kuchennej do przechowywania

jakichkolwiek elementów.

Nie przesuwać garnków/patelni po płycie kuchennej.

Do obsługurządzena na częstotlwoścach

znamonowych ne jest wymagane wykonane

żadnej dodatkowej operacj/ustawena.

Ne używaj urządzena.

Ne dotykaj powerzchnurządzena.

W przypadku stłuczena szkła płyty grzejnej:

Natychmast wyłączyć wszystke palnkelektryczny

element grzewczy odłączyć urządzene od zaslana.

25 PL

Niniejsze urządzenie przeznaczone jest do użytku domowego.

Tabela 1

5. OBSŁUGA SERWISOWA

Jeżeli nie można zidentyfikować źródła usterki:

• nie ma awarii zasilania gazowego.

• wtyczka jest prawidłowa umieszczona w gniazdku;

urządzenie należy wyłączyć - nie próbować go samodzielnie

naprawiać - zadzwonić do centrum serwisowego.

Przed zadzwonieniem do pracownika serwisu, należy upewnić się,

że:

6. GOSPODARKA ODPADAMI I OCHRONA

ŚRODOWISKA

Poprzez umieszczenie oznaczenia na tym produkcie

poświadczamy na własną odpowiedzialność przestrzeganie

wszystkich wymogów europejskich dotyczących bezpieczeństwa,

ochrony zdrowia i środowiska określonych w przepisach dla tego

produktu.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142 / WE

(GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie

urządzeń spalających paliwa gazowe 2016/426 (GAR).

Płyta palnika

Palnik

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Nominalne ciepło wejściowe

G20/20 mbar

G30/28-30 mbar

Klasa instalacji

Napięcie / Częstotliwość V / Hz

Moc elektryczna pobierana

Zapłon elektryczny

Wymiary produktu

Jeśli to możliwe, użyj pokrywki, aby przykryć patelnię. Wyreguluj

płomień, aby nie zachodził na średnicę patelni.

OSZCZĘDNOŚĆ I SZACUNEK ŚRODOWISKA

Poszczególne osoby odgrywają ważną rolę w zapobieganiu

szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i

elektronicznego na środowisko, ważne aby przestrzegać kilku

podstawowych zasad:

Urządzenie to jest oznaczone zgodnie z Dyrektywą

Europejską 2012/19 / UE w sprawie zużytego sprzętu

elektrycznego i elektronicznego (WEEE). Zużyty

sprzęt elektryczny i elektroniczny zawiera zarówno

substancje zanieczyszczające (o negatywnym

oddziaływaniu na środowisko naturalne), jak i

podstawowe elementy (które można użytkować

wielokrotnie). Ważne, aby zużyty sprzęt elektryczny i

elektroniczny poddawać specjalnej obróbce w celu bezpiecznego

usunięcia i pozbycia się wszystkich środków zanieczyszczających i

odzyskania wszystkich surowców wtórnych.

• gdy kupuje się nowe urządzenie, zużyte można zwrócić do

sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany

jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma

takie same funkcje, jak urządzenie dostarczone.

• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany

jako odpad komunalny.

• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do

właściwych punktów zbiórki prowadzonych przez gminy lub

koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego

sprzętu elektrycznego i elektronicznego, odbiera się go z domów.

7. DEKLARACJA ZGODNOŚCI

4. CZYSZCZENIE I KONSERWACJA

Do czyszczenia płyty nigdy nie należy używać środków ściernych,

środków zawierających substancje żrące, wybielające lub kwasy.

Należy również unikać stosowania substancji kwaśnych lub

alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych,

lakierowanych lub wykonanych ze stali nierdzewnej.

Istotne jest, aby palniki były umieszczone dokładnie na swoim

miejscu.

Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta

wystygła. Wyjąc wtyczkę z gniazdka zasilania lub (w przypadku

podłączenie bezpośredniego) wyłączyć zasilanie elektryczne.

W każdym bądź razie, są one dostępne w naszym centrum

serwisowym jako części zamienne.

Podczas czyszczenia emaliowanych, lakierowanych lub

chromowanych części, należy używać ciepłej wody z mydłem lub

detergentu nie zawierającego substancji żrących. Do czyszczenie

części ze stali nierdzewnej, należy używać odpowiedniego roztworu

czyszczącego.

Chromowane ruszty i palniki maja tendencję do ciemnienia w miarę

ich używania. Jest to zjawisko normalne i nieuchronne, w żadnym

stopniu jednak nie pogarszające funkcjonalności płyty gazowej.

OSTRZEŻENIE Do czyszczenia płyt gazowych nie wolno używać

oczyszczaczy parowych.”

Chromowane ruszty i palniki

Palniki można czyścić wodą z mydłem. Aby przywrócić ich oryginalny

blask, należy stosować domowy płyn do czyszczenia stali

nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić

na płycie.

UR 3,5 kW

TAK

595x505x42

TAK

595x505x42

PVUH60MF

TAK

PVUH60MF

TAK

4 Gaz - L1

AUX/SR/2R

4 Gaz- L2, L6

1 1

8,15 kW 9,45 kW

900 l/h

688 g/h

TAK

745x505X42

PVUH75MF

TAK

5 Gaz - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

TAK

745x505X42

PVUH75MF

TAK

5 Gaz - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

TAK

745x505X42

PVUH75MF

TAK

5 Gaz - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

26 TR

UYARI: Cihaz ve erişilebilir parçaları kullanım

sırasında sıcak olur. Isıtma elemanlarına

dokunmamaya dikkat edilmelidir. 8 yaşından

küçük çocuklar, sürekli olarak gözetim altında

olmadıkları sürece cihazdan uzak tutulmalıdır.

UYARI: Yalnızca pişirme cihazının Üreticisi

tarafından tasarlanmış veya kullanım talimatlarında

Üretici tarafından belirtilen ocak korumalarını ya da

cihazla birlikte verilen ocak korumalarını kullanın.

Uygun olmayan korumaların kullanılması kazalara

neden olabilir.

UYARI: Gözetimsiz bir şekilde, katı veya sıvı yağ

ile ocağın üzerinde yapılan pişirme işlemleri

tehlikeli olabilir ve yangına neden olabilir. Yangını

HİÇBİR ZAMAN suyla söndürmeyi denemeyin;

bunun yerine cihazı kapatın ve kapak ya da

yangın battaniyesi gibi bir aletle alevlerin üzerini

örtün.

Bu cihaz, gözetim altında veya cihazın güvenli bir

şekilde kullanımına ilişkin talimatların verilmesi ve

ilgili tehlikelerin anlaşılması halinde 8 yaşından

büyük çocuklar ve fiziksel, duyusal ya da zihinsel

engeli bulunan veya yeterli deneyim ve bilgiye

sahip olmayan kişiler tarafından kullanılabilir.

Çocuklar, cihaz ile oynamadıklarından emin olmak

amacıyla gözetim altında tutulmalıdır. Temizlik ve

kullanıcı bakımı işlemleri, gözetim altında olmayan

çocuklar tarafından yapılmamalıdır.

DİKKAT: Pişirme işlemi gözetim altında yapılmalıdır.

Kısa süreli bir pişirme işlemi sürekli olarak gözetim

altında tutulmalıdır.

Kurulum ve kullanım talimatlarını daha sonra

başvurmak üzere saklamanızı ve ocağın

kurulumunu gerçekleştirmeden önce, satış

sonrası servis almanız gerektiğinde kullanmak

üzere seri numarasını not etmenizi tavsiye ederiz.

Ciddi yanık riskini önlemek için pişirme bölgeleri

çalışır durumdayken veya kapalıyken, kalıntı ısı

göstergesi açık olduğu sürece çocukların bu

bölgelerden uzak tutulmaları önemle tavsiye

edilir.

Besleme kablosuna etikette belirtilen gerilimi,

akımı ve yükü kaldırabilecek, toprak bağlantısı

olan bir fiş takın. Prizin etikette belirtilen yüke

uygun, toprak bağlantısı yapılmış ve çalışır

durumda olması gerekir. Topraklama iletkeni sarı-

yeşil renklidir. Bu işlem yalnızca uygun yetkinliğe

sahip personel tarafından gerçekleştirilmelidir.

Prizle cihazın fişi arasında uyumsuzluk olması

durumunda, yetkin bir elektrik ustasından prizi

Bu cihaz, harici zamanlayıcı veya ayrı bir uzaktan

kumanda sistemi yoluyla kullanılmak için değildir.

UYARI: Yangın tehlikesi: Pişirme yüzeylerinde

eşya bırakmayın.

UYARI: Yüzeyde çatlak varsa cama dokunmayın

ve elektrik çarpması olasılığını önlemek için

cihazı kapatın.

Varsa, halojen lambalı ocak elemanlarına

doğrudan bakmayın.

GÜVENLİK TALİMATLARI

Cihazı temizlemek için hiçbir zaman buhar veya

yüksek basınçlı sprey kullanmayın.

uygun tipte bir prizle değiştirmesini isteyin. Fiş ve

priz kurulumun yapıldığı ülkede geçerli olan

normlara uygun olmalıdır.

Bağlantı, fişin erişilebilir durumda tutulması veya

kablolama kurallarına uygun şekilde sabit kablo

tesisatına bir anahtarın eklenmesi yoluyla kesilebilir.

Besleme kablosu hasarlıysa tehlikeyi önlemek

amacıyla Üretici, Üreticinin servis temsilcisi veya

benzeri bir yetkin kişi tarafından değiştirilmelidir.

Toprak iletkeni (sarı-yeşil) uç bloğu tarafında 10

mm'den uzun olmalıdır. İç iletkenler bölümü,

ocağın aldığı güce uygun olmalıdır (alınan güç

etikette belirtilir). Güç kablosu 60-75cm ocaklar

için H05 GG-F veya 75cm ocaklar için H05-V2V2-

F tipi olmalıdır.

Bıçak, çatal, kaşık veya kapak gibi metal nesneleri

ocağın üzerine koymayın. Bu gibi nesneler ısınabilir.

Sarı-yeşil topraklama kablosu devre kesici

tarafından kesintiye uğratılmamalıdır. Priz veya

bağlantı için kullanılan omnipolar devre kesici,

cihazın kurulumu yapıldığında kolayca erişilebilir

durumda olmalıdır.

Alüminyum folyo ve plastik kaplar ısıtma bölgelerine

yerleştirilmemelidir.

Güç kaynağı bağlantısı, cihazla güç kaynağı

arasına maksimum bağlı yükü kaldırabilecek ve

geçerli mevzuata uygun olan omnipolar bir devre

kesici yerleştirilerek de yapılabilir.

Her kullanımdan sonra kir ve yağ birikimini

önlemek için ocağın temizlenmesi gerekir. Bu gibi

kalıntılar, ocağın üzerinde bırakılırsa ocak

kullanıldığında tekrar pişerek duman ve hoş

olmayan kokuların oluşmasına, ayrıca alevin

yayılması riskine neden olur.

Her zaman uygun pişirme gereçleri kullanın.

Tencereyi her zaman yemek pişirmek için üzerine

koyduğunuz birimin ortasına yerleştirin. Kontrol

panelinin üzerine hiçbir şey koymayın.

Ocağı çalışma yüzeyi olarak kullanmayın.

Ocağın üst kısmında ağır eşyalar saklamayın.

Ocağın üzerine ağır bir şeyin düşmesi hasara

neden olabilir.

Ocağı hiçbir eşyayı saklamak için kullanmayın.

Pişirme gereçlerini ocağın üzerinde kaydırmayın.

Cihazı anma frekanslarından çalıştırmak için ek

işlem/ayarlama gerekli değildir.

Derhal tüm kazanları ve elektrikli ısıtma elemanını

kapatın ve cihazın güç kaynağıyla bağlantısını

kesin.

Hiçbir zaman yemekleri doğrudan cam seramik

ocağın üzerinde pişirmeyin.

Cihazın yüzeyine dokunmayın.

Cihazı kullanmayın.

Portatif ısıtıcının camının kırılması durumunda:

Çalışma sırasında veya kullanımdan kısa bir süre

sonra ısıtma bölgelerine dokunmayın.

Ocağı çalışma kesme tahtası olarak kullanmayın.

27 TR

Ocak 100 °C sıcaklığa dayanıklı ve 25-45 mm kalınlıkta bir tezgah

içine yerleştirilebilir. Tezgah içinde oluşturulacak bölmenin boyutları

Şekil 2'de verilmiştir.

Ankastre ocak ile aşağıdaki boşluk arasındaki erişilebilir bir mesafe

olduğunda, izole bir malzemeden yapılmış bir bölme duvarı

yerleştirilmelidir (ahşap malzeme veya benzeri bir başka malzeme)

(Şekil 3).

Ocak bir kabinin yanına yerleştirilecekse, Ocak ile kabin arasındaki

mesafe en az 17 cm (60 cm) veya 25 cm (75 cm) olmalıdır (Şekil 2'e

bakın); ocak ile arkasındaki duvar arasındaki mesafe de en az

olmalıdır.

70 mm

Ocak ile diğer herhangi bir ünite veya cihaz (örn, hava tahliye

aspiratörü) arasındaki mesafe 70 cm'den az olmamalıdır ( ).Şekil 4

Çekmecedeki metal objeler hava devridaimi nedeniyle yüksek

sıcaklıklara ulaşabilir. Bu nedenle ahşap bir ara panel

kullanılması tavsiye edilir.

Önemli Şekil 1'deki diyagram dolgu malzemesinin nasıl

uygulanacağını göstermektedir.

Ocak ünitesi, ünite kaidesindeki delikler kullanılarak Sabitleme

Kelepçeleriyle yerleştirilir.

Ankastre fırın üzerinde 60 cm ya da 75 cm'lik bir ocak

yerleştirilecekse, fırının fan soğutucusu olmalıdır.

1.1. ANKASTRE MONTAJ

1.2. UYGUN YER TESPİTİ

Gazla çalışan bir pişirme cihazı, monte edildiği mekanda ısı ve nem

üretimine yol açar. Bu nedenle, tüm doğal hava yolları açık tutarak

veya bir bacalı aspiratör kullanılarak havalandırma sağlamalısınız.

Cihazın yoğun ve uzun süreli kullanımı pencereyi açmak gibi ilave

havalandırmayı veya varsa elektrikli soğutucunun hızını artırmayı

gerektirebilir.

Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece

iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya

kullanmadan önce talimatları okuyun.

Aspiratör kurulamıyorsa, mekanda hava çıkışı olduğu sürece, duvarın

veya pencerenin dışına bir elektrikli soğutucu yerleştirilmelidir.

Elektrikli soğutucu saatte 3-5 kez havayı tamamen sirküle edebilecek

kapasitede olmalıdır. Montaj uzmanı ilgili ulusal standartları

izlemelidir.

2.1. ELEKTRİK BAĞLANTISI

Kullanılan kablo bölümü, ocağın çektiği elektriğe göre uygun

ölçülerde olmalıdır.

Lütfen güç bilgileri için değer plakasını kontrol edin ve güç kaynağı

kablosunun 3x0.75 mm² 60-75cm ocaklar için H05 GG-F veya 75cm

ocaklar için H05-V2V2-F, tipinde olmasını sağlayın.

Ünitenin dışına yerleştirilmiş olan değer plakasındaki verilerin, güç

kaynağı ve giriş voltajı değerlerine uygun olduğunu kontrol edin.

Bağlantı öncesinde, topraklama sistemini kontrol edin. Kanun

gereğince, bu cihaz topraklanmalıdır. Bu düzenlemeye uyulmadığı

taktirde, Üretici kişilere veya mülkiyete verilecek zararlardan sorumlu

olmayacaktır. Fiş henüz takılmadıysa, değer plakasında gösterilen

yüke uygun bir fiş takınız. Topraklama teli sarı/yeşil renklidir. Fiş her

zaman erişilebilir durumda olmalıdır.

Ocağın doğrudan bir elektrik kaynağına bağlandığı yerde, bir devre

kesicisi (şalter) tesis edilmelidir.

Güç kaynağı kablosu zarar görürse, potansiyel bir riski önlemek için

ehliyetli bir mühendis tarafından değiştirilmelidir. Topraklama kablosu

(yeşil veya sarı renkli) aktif ve nötr kablolardan en az 10 mm daha

uzun olmalıdır.

AKTİF

TOPRAK

NOTR

Güç

Kablosu

Kahverengi Kablo

Yeşil/Sarı Kablo

Mavi Kablo

Ana Güç

Kaynağı

Bağlantının sağlanamaması kablolama kurallarına göre kabloların

bağlanmamasından kaynaklanmıştır.Eğer ocak, kablo veya fiş

bağlantısına sahip değilse veya diğer bir deyişle aşırı voltaj kategorisi

şartları altında bütün kutuplar ana şebeke bağlantısından ayrılma

durumu varsa yönergelerce belirlenen kablolama kurallarına uygun

bağlantı sağlanmalıdır.

1. KURULUM TALİMATLARI

EVDE KULLANIMA YÖNELİK BİR CİHAZIN KURULUMU, DOĞRU ŞEKİLDE YAPILMAZSA MÜŞTERİNİN GÜVENLİĞİNİ CİDDİ BİÇİMDE

ETKİLEYEBİLECEK KARMAŞIK BİR İŞLEM OLABİLİR. BU NEDENLE, BU İŞLEM MESLEKİ YETERLİLİĞE SAHİP BİR KİŞİ

TARAFINDAN, YÜRÜRLÜKTEKİTEKNİK MEVZUATA UYGUN OLARAK GERÇEKLEŞTİRİLMELİDİR. BU ÖNERİNİN GÖZARDIEDİLMESİ

VE KURULUMUN YETKİSİZ BİR KİŞİ TARAFINDAN YAPILMASI DURUMUNDA ÜRETİCİ, İSTER ÜRÜNLERİN, İSTER KİŞİLERİN ZARAR

GÖRMESİYLE SONUÇLANSIN, ÜRÜNÜN HİÇBİR TEKNİKARIZASINDASORUMLULUK KABUL ETMEZ.

Tüm işler elektrik bağlantısı kesilmiş durumda yapılmalıdır.Ocak

üzerindeki değer plakası, ocakla birlikte kullanılması tasarlanmış olan

gaz türünü göstermektedir. Ana gaz kaynağına veya gaz tüpüne

yapılan bağlantı, cihazın verilecek gaz türüne göre ayarlandığı kontrol

edildikten sonra, gerçekleştirilmelidir.

Doğru şekilde ayarlanmamışsa, gaz ayarını değiştirmek için

aşağıdaki paragraflardaki talimatlara bakın.

Likit gaz için (tüp gaz), geçerli ulusal standartlara uyumlu olan basınçlı

regülatörleri kullanın.

Sadece ulusal standartlara uyumlu olan boru, pul veya conta pulu

kullanın.

Bu talimatlar sadece ehliyet sahibi uzman personel için

hazırlanmıştır, ekipmanın kurulumu geçerli ulusal standartlara uygun

olmalıdır.

3) Sert bakır boru veya esnek çelik boru kullanarak ana gaz

kaynağına C rakoru takın.

ÖNEMLİ: Sabunlu bir çözelti yardımıyla son kez borularda sızıntı

olup olmadığını kontrol edin. Asla ateş kullanmayın. Ayrıca

esnek boruyu, kabinin hareket eden bir parçasıyla (örn çekmece)

ile temas etmeyecek şekilde ayarlayın veya borunun zarar

görebilecek bir konumda olmamasını temin edin.

Ocağın herhangi bir şekilde zarar görmesinin önüne geçmek için,

lütfen aşağıdaki adımları sırayla takip ederek montaj işlemini

gerçekleştirin (Resim 6)

2) Boruları pozisyona sokmak için, anahtarlarla bağlantı yerlerini

sıkın.

Esnek hortum, ocağın yerleştirildiği mobilyanın çekmece gibi

hareketli parçalarına temas etmeyecek şekilde montajlanmalı ve

tıkanıklık yaratabilecek hassas bölümlerden geçmemelidir.

A: 1/2 ErkekAdaptör Silindirik,

C: 1/2 Dişi GazAdaptörü Konik-Silindirik veya Silindirik-Silindirik

Ocağı gaz kaynağına esnek hortumlarla bağlayacaksanız, lütfen

hortumun kaplayacağı maksimum mesafenin 2 metreyi geçmemesini

temin edin.

1) Gösterildiği şekilde, parçaları sırayla birleştirin:

B: 1/2Conta,

Bazı modeller için, konik bağlantı tipinin zorunlu olduğu ülkelerde,

montaj için konik bir bağlantı verilmektedir; Resim 8'de farklı bağlantı

türlerinin nasıl tanınacağı anlatılmaktadır (CY= silindirik, CO = konik).

Her tür durumda, bağlantının konik parçası ocağa bağlanmalıdır.

Uyarı: Bu cihazın yanında herhangi bir gaz kokusu aldığınız zaman,

cihaza giden gaz kaynağını kapatın ve doğrudan mühendisi arayın.

Sızıntıyı tespit etmek için çıplak ateş kullanmayın.

2.2. GAZ BAĞLANTISI

29 TR

Bu cihaz, profesyonel kullanım için değil yalnızca evde kullanılmak üzere tasarlanmıştır.

Tablo 1

Birçok ülkede, büyük WEEE'ler için şehir içinde toplama noktaları

bulunmaktadır. Yeni bir cihaz satın aldığınızda, eski cihazın satın

alınan cihazla aynı tipte olması ve aynı işlevlere sahip olması

durumunda eski cihazı ücretsiz olarak bire bir kabul etmesi gereken

satıcıya iade edebilirsiniz.

- WEEE evsel atık olarak işlem görmemelidir;

- WEEE belediyeler veya tescilli bir firma tarafından yönetilen

belirlenmiş toplama alanlarına götürülmelidir.

Bu cihaz, 2012/19/EU Atık Elektrikli ve Elektronik

Cihazlar (WEEE) hakkında Avrupa Yönergesine göre

etiketlenmiştir. WEEE hem kirletici maddeleri (çevreye

olumsuz bir etkisi olabilecek), hem de baz elemanları

(yeniden kullanılabilir olan) içermektedir. Kirletici

maddelerin bertaraf edilmesi ve tüm malzemelerin geri

dönüştürülebilmesi için WEEE'lerin doğru bir şekilde

tasnif edilmesi önemlidir. WEEE'lerin çevre açısından

bir sorun oluşturmaması için bireyler önemli bir rol oynayabilir; birkaç

temel kurala uyulması son derece önemlidir:

6. ATIK YÖNETİMİ VE ÇEVRENİN KORUNMASI

Cihaz, 2009/142/EC (GAD)AvrupaYönergesi ve 21/04/2018 itibariyle

2016/426 (GAR) Gaz Yakan Cİhazlar Yönetmeliği ile uyumludur.

Bu ürüne işaretinin yerleştirilmesi ile cihazın bu ürün için

yürürlükte olan tüm ilgili Avrupa güvenlik, sağlık ve çevre

standartlarına uygun olduğunu doğruluyoruz.

ÇEVRETASARRUFUVE ÇEVREYE SAYGI

Mümkünse, tavayı örtmek için kapak kullanın. çapınıPişirme kabının

geçmeyecek şekilde alevi düzenleyin.

7. UYGUNLUK BEYANI5. SATIŞ SONRASI SERVİS

Bir Servis Teknisyeni çağırmadan önce, lütfen aşağıdaki kontrolleri

yapın:

• fiş doğru şekilde takılmış ve yerine oturmuş;

•gaz kaynağı hatalı değil.

Arıza belirlenemiyorsa:

cihazı kapatın -kurcalamayın- ve Satış Sonrası Servis Merkezini

arayın.

EVET

595x505x42

EVET

595x505x42

PVUH60MF

EVET

PVUH60MF

EVET

4 Gaz - L1

AUX/SR/2R

4 Gaz - L2, L6

2 1

8,15 kW 9,45 kW

900 l/h

688 g/h

EVET

745x505X42

PVUH75MF

EVET

5 Gaz - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

EVET

745x505X42

PVUH75MF

EVET

5 Gaz - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

EVET

745x505X42

PVUH75MF

EVET

5 Gaz - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

Gaz Plakası

Gaz

Tür

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Normal Isı Girişi

G20/20 mbar

G30/28-30 mbar

Montaj Sınıfı

Voltaj / Frekans V/Hz

Elektrik Giriş Gücü

Elektrikli Ateşleme

Ürün Boyutları

UR 3,5 kW

ÜRETİCİ FİRMA:

CANDY HOOVER GROUP

Via Privata E. Fumagalli 20861 Brugherio (MB) - ITALY

Tel: 039.2086.1 • Fax: 039.2086.403

www.candy-group.com

İTHALATCI FİRMA:

CANDY HOOVER EUROASIA EV GEREÇLERİ SAN. VE TİC. A.Ş.

Barbaros Mh. Begonya Sk. Nidakule Kuzey Ataşehir

No: 3/96 34746 Ataşehir / İSTANBUL/ TÜRKİYE

Tel: 0216 466 42 42 • Fax: 0216 466 15 45

www.hoover.com.tr • servis@hoover.com.tr

ANKASTRE OCAK

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin

yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

b) Satılanı alıkoyup ayıp oranında satış bedelinde indirim isteme,

Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi

tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde

giderilememesi halinde, üretici veya ithalatçı; malın tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması

durumunda, tamirde geçen süre garanti süresine eklenir.

Tüketicinin, Kanunun 11. maddesinde yer alan seçimlik haklarından ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen

parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onırımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz

onarım hakkını üretici veya ithalatçıya karşı da kullanılabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel

Müdürlüğüne başvurabilir.

• Tamiri için gereken azami sürenin aşılması,

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi ve bu yükümlülüğün yerine getirildiğinin ispatı satıcıya aittir.

tüketici malın bedel iadesini alıp, ayıp oranında beden indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı,

tüketicinin talebini reddetmez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

ç) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir.

• Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

• Garanti süresi içinde tekrar arızalanması,

Satılan mala ilişkin olarak düzenlenen faturalar garanti belgesi yerine geçmez.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Malın kullanma kılavuzunda yer alan hususlara uykırı kullanılmasından kaynaklanın arızalar garanti kapsamı dışındadır.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını istem,

Ankastre ocak kullanma kılavuzunda gösterildiği şekilde kullanılması ve yetkili kıldığımız servis elemanları dışındaki şahıslar tarafından bakımı, onarımı

veya başka bir nedenle müdahale edilmemiş olması şartıyla bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına karşı

ürünün teslim tarihinden itibaren 3 ( ÜÇ ) YIL SÜRE İLE CANDY HOOVER EUROASIA A.Ş. TARAFINDAN GARANTİ EDİLMİŞTİR.

Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.

Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

Bu garanti belgesi ile kesilen fatura garanti süresi boyunca garanti belgesi ile muhafaza edilmesi önerilir.

CANDY-HOOVER-EUROASIA EV GEREÇLERİ SAN VE TİC. A.Ş.

Yetkili servislerimizden hizmet talebiniz olduğunda veya ürünlerimizle ilgili genel öneri ve talepleriniz için aşağıdaki numaradan ulaşabilirsiniz.

Ürününüzü kullanmadan önce montaj ve kullanma kılavuzunu mutlaka okuyunuz. Ürünün montaj ve kullanım kılavuzunda yer alan hususlara aykırı

kullanılması, kullanım hataları ve cihazın standart kullanım şartları / amaçları haricinde kullanılması halinde ürün garanti kapsamı dışında kalacaktır.

Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayınız.

Ürünün standart ve sorunsuz çalışma koşullarının sağlanması için gerekli / zorunlu olan montaj ve kullanım kılavuzunda belirtilen teknik özelliklerinin (su

basıncı, voltaj değeri, gaz besleme basıncı, sigorta değeri, topraklama, yakıt cinsi, yakıt kalitesi vb.) uygun olmaması, sabit olmaması ve/veya değişken

olması halinde, cihazda meydana gelebilecek arızalar ve sorunlar garanti kapsamı dışında kalacaktır.

Candy Hoover Euroasia tarafından sağlanan garanti şartları aşağıdaki koşullarda geçersiz olacaktır.

• Kullanım hatalarından dolayı oluşan arıza ve hasarlar, elektrik-gaz -su tesisatı ve / veya tesisat ekipmanları nedeniyle meydana gelebilecek arızalar garanti

kapsamı dışındadır.

• Ürüne, yetkili servis dışındaki kişiler tarafından müdahale edilmesi, elektrik-su kesintisi ve üründen kaynaklanmayan kaçaklar garanti kapsamı dışındadır.

•Ürünün, müşteriye ulaştırılması sonrası yapılan taşıma işlemine bağlı arıza ve hasarlar, tüketici tarafından yapılan yanlış depolama ve ortam koşulları

nedeniyle cihazda meydana gelen hasarlar ve arızalar garanti kapsamı dışındadır.

• Kullanım kılavuzunda belirtilen hususlara aykırı kullanılmasından kaynaklanan arızalar ve hasarlar.

Yukarıda belirtilen arızaların giderilmesi ücret karşılığı yapılır.

Ürünün kullanım ömrü 10 (on) yıldır. Bu ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

Üretim yeri Türkiye 'dir.

• Hatalı elektrik tesisatı, ürünün üzerinde belirtilen voltajdan farklı voltajda kullanılması veya şebeke voltajındaki dalgalanmalar sonucu oluşan arıza ve

hasarlar, doğal afetler, üründen kaynaklanmayan harici/fiziki dış etkenler, mevsimsel hava şartları ve çevresel etkenler (deprem, yangın, sel, su basması,

şiddetli rüzgar, yıldırım düşmesi, kireç, nem, rutubet, toz, nakliye, taşıma, ürünün dona maruz kalması, susuz çalışma vb.) nedeniyle oluşan arızalar garanti

kapması dışında kalacaktır.

TÜKETİCİ HİZMETLERİ

TÜKETİCİ HATTI: 444 03 98

GARANTİ BELGESİ

Model:...............................................

Bandrol ve Seri No:............................

Teslim Tarihi Yeri: ...............................

Fatura Tarihi No: ..............................................

Satıcı Firma Ünvanı: ........................................

Adres: .........................................................

...................................................................

Tel - Fax: .....................................................

Satıcı Firma (Kaşe ve İmza):........................

Genel Müdür:

31 RU

ВНИМАНИЕ: в случае образования трещин на

поверхности, запрещается дотрагиваться до

стеклянных поверхностей. Выключите прибор из

сети, чтобы предупредить возможность поражения

электрическим током.

В случае его наличия, не рекомендуется смотреть

на галогенные элементы.

ВНИМАНИЕ: прибор и его доступные части

нагреваются во время использования. Будьте

осторожны и не прикасайтесь к нагревательным

элементам. Детям младше 8 лет запрещается

находиться рядом с прибором, если только за

ними не обеспечивается постоянный контроль со

стороны взрослых.

Рекомендуем Вам сохранить это руководство по

установке и эксплуатации и обращаться к нему по

мере необходимости в будущем. Перед тем, как

приступить к установке варочной панели,

запишите ее серийный номер в случае, если Вам

придется обратиться в центр послепродажного

обслуживания.

ВНИМАНИЕ: угроза пожара: не складируйте вещи

на варочной поверхности.

ПРЕДУПРЕЖДЕНИЕ: процесс приготовления

пищи не должен протекать без контроля.

Краткосрочный процесс приготовления пищи

должен находиться под постоянным контролем.

Данным прибором могут пользоваться дети в

возрасте 8 лет и старше, лица с ограниченными

физическими, сенсорными и умственными

способностями, а также с недостаточным опытом

и знаниями, если они находятся под присмотром

или получили надлежащий инструктаж по

безопасному пользованию прибором и осознают

связанные с ним риски. Необходимо обеспечить

наблюдение за детьми с тем, чтобы убедиться,

что они не играют с прибором. Детям без

надлежащего присмотра запрещается выполнять

операции по очистке и обслуживанию изделия.

ВНИМАНИЕ: При приготовлении пищи с

использованием жиров или масла всегда следите

за процессом приготовления пищи, так как жиры

или масло могут внезапно загореться.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ тушить огонь

водой. Выключите прибор, после чего накройте

пламя, например, крышкой или противопожарным

одеялом.

ВНИМАНИЕ: допускается использование только

тех защитных устройств, которые были

разработаны с этой целью Производителем

кухонного прибора, или тех, которые были

указаны Производителем кухонного прибора в

инструкции в качестве допустимых, а также

защитных устройств, входящих в комплект

варочной панели. Использование неподходящих

защитных устройств может стать причиной

несчастного случая.

Настоятельно рекомендуется не допускать детей

к работающим или выключенным зонам нагрева

до тех пор, пока включен индикатор остаточного

тепла, во избежание риска получения серьезных

ожогов. В изделие не было предусмотрено

управление посредством внешнего таймера или

внешней системы дистанционного управления.

Подсоедините вилку к шнуру питания, способному

выдержать напряжение, ток и нагрузку, указанные

на табличке данных, и имеющему проводник

заземления. Розетка должна быть подходящей для

нагрузки, указанной на табличке, и должна иметь

исправный контакт заземления. Проводник

заземления является желто-зеленым. Данную

операцию должен проводить специалист,

имеющий соответствующую квалификацию. В

ПРАВИЛА БЕЗОПАСНОСТИ

После каждого использования необходимо

проводить очистку варочной панели с тем, чтобы

на ней не оставались грязь и жир. В противном

случае при следующем включении варочной

панели могут выделяться дым и неприятный

запах. Кроме того, это может привести к пожару.

Не используйте поверхность варочной панели в

качестве разделочной доски.

Запрещается прикасаться к зонам нагрева во время

работы и некоторое время после завершения

работы.

Не используйте варочную панель в качестве

места складирования предметов.

В случае повреждения шнура электропитания,

последний должен быть заменен Производителем,

его сервисным агентом или лицом, выступающем

в схожем качестве, во избежание рисков.

Заземляющий провод (желто-зеленый) должен

быть длиннее на 10 мм со стороны клеммной

колодки. Внутреннее сечение проводников должно

соответствовать мощности, потребляемой

варочной панелью (указана на табличке данных).

Шнур питания должен быть типа H05 GG-F для

плит диаметром 60-75 см или H05-V2V2-F для

плит диаметром 75 см.

Запрещается помещать на варочную панель

металлические предметы, такие, как ножи, вилки,

ложки или крышки, поскольку они могут нагреваться.

Для отключения можно либо разместить розетку в

з о н е д о с я г а е м о с т и , л и б о у с т а н о в и т ь

переключатель на фиксированном проводе

согласно правилам устройства электроустановок.

Всегда используйте для этого подходящую посуду.

Не используйте варочную панель в качестве

рабочей поверхности.

Желто-зеленый проводник заземления не должен

размыкаться выключателем. Используемые для

соединения розетка или автоматический

выключатель должны находиться в удобной зоне

досягаемости при монтаже прибора.

Не кладите на зоны нагрева алюминиевую фольгу

и не ставьте на них пластмассовую посуду.

Никогда не готовьте пищу непосредственно на

стеклокерамической варочной панели.

случае несовместимости между розеткой и вилкой,

попросите электрика заменить розетку на другую

приемлемого типа. Вилка и розетка должны

отвечать нормам, действующим в стране монтажа.

Подключение к источнику питания также можно

выполнить путем установки автоматического

выключателя между прибором и источником

питания, способным выдержать максимальную

подключенную наг рузку и от вечаю щим

требованиям действующего законодательства.

Запрещается использовать пар или струи под

высоким давлением для очистки изделия.

Всегда помещайте посуду по центру нагревательного

элемента, на котором Вы готовите пищу. Не

помещайте на панель управления какие-либо

предметы.

Не храните над варочной панелью тяжелые

предметы. В случае падения они могут повредить

варочную панель.

Не двигайте посуду по варочной панели.

Для эксплуатации прибора с номинальными

частотами не требуются дополнительные

действия/настройки.

В случае разбивания стекла варочной панели:

Немедленно выключите все конфорки и

электрические нагревательные элементы, а также

отсоедините прибор от сети электропитания.

Не пользуйтесь прибором.

Не прикасайтесь к поверхности прибора.

1.2. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ

ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный бытовой прибор должен устанавливаться в соответствии с

действующими правилами, и только в хорошо проветриваемых

помещениях. Перед установкой или использованием бытового

прибора прочтите инструкцию.

Вытяжной вентилятор должен иметь мощность, достаточную для

того, чтобы воздух в кухне полностью заменялся 3-5 раз в час.

Установка должна выполняться в соответствии с требованиями

национальных правил и норм.

Если нет возможности установить вытяжной колпак, то в стене или в

оконном проеме нужно установить электрический втяжной

вентилятор.

В местах, где установлены газовые плиты, выделяется тепло и влага.

Поэтому вы должны обеспечить хорошую вентиляцию в помещении

либо с помощью отверстий для естественной вентиляции, либо с

помощью электрической вытяжки. При интенсивной и

продолжительной эксплуатации плиты может потребоваться

дополнительная вентиляция, обеспечиваемая, например, с помощью

открывания окна, и проветривания помещения или с помощью

увеличения скорости вращения электрического вентилятора системы

принудительной вентиляции (если он установлен).

Внимание данный электроприбор должен быть заземлен

Данный электроприбор предназначен только для бытовых

применений. Подключение к электросети должно выполняться

только опытным электриком с соблюдением всех действующих

привил и норм электробезопасности.

Данный электроприбор должен подключаться к ответвлению

электросети с достаточной нагрузочной способностью. 3-

штырьковая вилка/розетка на 13 А не подходит для данного

подключения. В линии электропитания должен быть установлен

двухполюсный выключатель, и цепь должна быть защищена с

помощью плавкого предохранителя соответствующего номинала.

Более подробная информация относительно требований,

предъявляемых к электропитанию для конкретного изделия,

представлена в инструкции по эксплуатации и в паспортной

табличке, закрепленной на изделии. Если длина кабеля питания,

поставляемого в комплекте с варочной поверхностью, является

2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

(ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ)

2.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Данный электроприбор обязательно должен быть заземлен. В

случае несоблюдения этого требования производитель снимает с

себя ответственность за нанесение вреда здоровью людей и

повреждение имущества. Если к кабелю питания не подсоединена

вилка, подсоедините к кабелю питания вилку, нагрузочная

способность которой соответствует указанной в паспортной

табличке. Провод заземления имеет желто-зеленый цвет. К

электрической розетке должен всегда обеспечиваться свободный

доступ.

Для предотвращения опасностей замена поврежденного кабеля

питания должна выполняться только квалифицированным

специалистом.

Проверьте данные, приведенные в паспортной табличке,

закрепленной снаружи на варочной поверхности, для того, чтобы

убедиться в том, что входное напряжение варочной поверхности

соответствует напряжению электросети.

Провод заземления (желто-зеленый) должен быть приблизительно

на 10 мм длиннее проводов фазы и нейтрали.

Сечение проводников кабеля питания должно соответствует

мощности,потребляемой варочной поверхностью.

Перед подключением варочной поверхности к электросети

проверьте систему заземления.

Если варочная поверхность подключается к электросети напрямую,

то должен быть установлен автоматический выключатель.

Проверьте значение мощности, потребляемой электроприбором,

указанное в паспортной табличке, а также проверьте, что

используется кабель питания типа 3x0.75 mm² H05 GG-F для плит

диаметром 60-75 см или H05-V2V2-F для плит диаметром 75 см.

32 RU

ФАЗА

ЗЕМЛЯ

НЕЙТРАЛЬ

Кабель

питания

Коричневый провод

Желто-зеленый провод

Синий провод

Линия

электропитания

I класс защиты от поражения током.

Электрическое подключение бытовой прибора должно быть

выполнено с использованием разъединительного устройства в

соответствии с действующими правилами и нормами

электробезопасности.

Если электроприбор поставляется без кабеля питания с вилкой,

или без других устройств для отсоединения от электросети с

отсоединением всех фаз, что обеспечивает полное отсоединение

электроприбора от электросети в случае возникновения

перенапряжения категории III, то электроприбор должен

подключаться через разъединяющее устройство с жесткой

электропроводкой, смонтированной в соответствии с правилами

прокладки электропроводки.

Металлические предметы в ящике могут достигать высоких

температур из-за рециркуляции воздуха. Рекомендуется

использовать промежуточную деревянную панель.

Варочная поверхность крепится с помощью фиксирующих

зажимов, которые вставляются в отверстия, расположенные на

основании варочной поверхности.

Варочная поверхность может устанавливаться на любой рабочей

поверхности кухонного стола, которая выдерживает нагрев до

температуры 100 °С, и имеет толщину от 25 до 4 мм. Размеры

отверстия, которое должно быть вырезано в рабочей поверхности

кухонного стола, показаны на рис.2.

Если под варочной поверхностью имеется свободное

пространство, то под варочной поверхностью нужно установить

разделительную панель, изготовленную из теплоизоляционного

материала(например, из дерева) (см. рис.3).

Если варочная поверхность устанавливается так, что по обе ее

стороны располагаются шкафы, то расстояние между варочной

поверхностью и шкафом должно быть не меньше 17 см (60 см) или

25 см (75 см) (см. рис. 2), а расстояние между варочной

поверхностью и расположенной сзади стеной должно быть не

меньше .70 mm

Расстояние между варочной поверхностью и другим

электроприбором (например, вытяжной колпак) должно быть не

меньше 70 см (см. рис. 4).

Важная информация На рис. 1 показано, как наносится

герметик

Если варочная поверхность см 75 см крепится над духовкой,

то в духовке должна быть система охлаждения с вентилятором.

60 или

1.1. ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ

ПОДСОЕДИНИТЕ К КЛЕММЕ ОТВОДА ЭЛЕКТРОСЕТИ

Синий провод Нейтраль

недостаточной, то следует использовать более длинный

теплостойкий кабель питания с достаточной нагрузочной

способностью. Подключение к электросети должно быть

выполнено следующим образом:

Зелено-желтый провод Земля

Примечание: Не подключайте варочную поверхность через

устройство обнаружения утечки тока на землю, так как это может

привести к "ложным отключениям". Еще раз напоминаем, что

электроприбор должен быть правильно заземлен, и что

производитель не принимает никаких претензий в случае

повреждений и несчастных случаев, возникших в результате

неправильногоподключения электроприбора к электросети.

Коричневый провод Фаза

2.2. ПОДКЛЮЧЕНИЕ К ЛИНИИ ГАЗОСНАБЖЕНИЯ

Данные инструкции предназначены для специалистов, имеющих

достаточную квалификацию для выполнения установки

оборудования в соответствии с требованиями национальных

правил и норм.

Только для Ве ликобрит ании. Согл асно закону,

установка/ввод в эксплуатацию должны выполняться

только сотрудником службы "Gas Safe".

УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ЯВЛЯЕТСЯ СЛОЖНОЙ РАБОТОЙ, НЕПРАВИЛЬНОЕ ВЫПОЛНЕНИЕ КОТОРОЙ МОЖЕТ

ОТРИЦАТЕЛЬНО СКАЗАТЬСЯ НА БЕЗОПАСНОСТИ ПОЛЬЗОВАТЕЛЯ. ПО ЭТОЙ ПРИЧИНЕ УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ДОЛЖНА

ВЫПОЛНЯТЬСЯ ВЫСОКОКВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ, КОТОРЫЕ ВЫПОЛНЯТ УСТАНОВКУ С СОБЛЮДЕНИЕМ ВСЕХ

ДЕЙСТВУЮЩИХ ПРАВИЛ И НОРМ. В ТОМСЛУЧАЕ, ЕСЛИ ЭТО ПРЕДОСТЕРЕЖЕНИЕ БУДЕТ ПРОИГНОРИРОВАНО, И УСТАНОВКА БУДЕТ

ВЫПОЛНЕНА ЛИЦОМ, НЕ ИМЕЮЩИМ ДОСТАТОЧНОЙ КВАЛИФИКАЦИИ, ПРОИЗВОДИТЕЛЬ НЕ БУДЕТ ПРИНИМАТЬ НИКАКИХ

ПРЕТЕНЗИЙ ОТНОСИТЕЛЬНО ВЫХОДА ОБОРУДОВАНИЯ ИЗ СТРОЯ И НАНЕСЕННОГО ПРИ ЭТОМ УЩЕРБА ИМУЩЕСТВУ ИЛИ

ЗДОРОВЬЮ ЛЮДЕЙ.

1. ИНСТРУКЦИИ ПО ВЫПОЛНЕНИЮ УСТАНОВКИ

2.3. АДАПТАЦИЯ ВАРОЧНОЙ ПОВЕРХНОСТИ

НА ДРУГИЕ ТИПЫ ГАЗА

Для адаптации варочной поверхности для работы с другими газами

выполните описанные ниже инструкции:

•снимите решетки и конфорки

•Выверните форсунку и замените ее форсункой, соответствующей

тому типу газа, который будет использоваться (см. таблицу типов

газа).

•вставьте шестигранный ключ(7 мм) в основание конфорки (рис. 7)

2.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО ПЛАМЕНИ

После зажигания конфорки установите ручку регулятора высоты

пламени в положение, соответствующее минимальному

пламени, а затем снимите ручку регулятора, приложив

небольшое усилие.

Регулировка минимального пламени выполняется с помощью

винта и маленькой отвертки, как показано на . Поворот

винта по часовой стрелке уменьшает поток газа, а поворот винта

против часовой стрелки увеличивает поток газа. С помощью этой

регулировки получите пламя высотой 3-4 мм, а затем установите

на место ручку регулятора.

рис. 9

Если используется сжиженный нефтяной газ (СНГ), поверните

винт до упора по часовой стрелке.

3. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный электроприбор предназначен только для использования

по его прямому назначению, то есть, для приготовления пищи в

домашних условиях. Любое другое применение варочной

поверхности считается неправильным, и поэтому может быть

опасным. Производитель не несет ответственности за

повреждения и потери, являющиеся следствием неправильного

использования варочной поверхности.

3.1. ИСПОЛЬЗОВАНИЕ ГАЗОВОЙ КОНФОРКИ

33 RU

Система поджига продолжает создавать искру, пока ручка

конфорки прижата.

Внимание:Если прибор не подключен к системе электроснабжения,

используйте спички или зажигалку для поджига конфорок

следующим образом:

Перед включением газовой варочной поверхности, убедитесь,

что конфорки и крышки конфорок правильно размещены на

своих местах.

Чтобы разжечь конфорку, выполните следующие действия:

Варочная поверхность оснащена системой электрического

поджига.

° прижмите и поверните ручку против часовой стрелки до

символа сильного пламени и удерживайте ее нажатой в

течение 5 секунд после зажигания.

В закрепленной на варочной поверхности паспортной табличке

указан тип газа, на котором должна работать варочная

поверхность. Перед подключением варочной поверхности к

линии газоснабжения или к газовому баллону необходимо

проверить, что варочная поверхность отрегулирована на тот тип

газа, который будет в нее подаваться. Если варочная

поверхность не отрегулирована на нужный тип газа, обратитесь к

инструкциям, приведенным в последующих параграфах, где

описано, как изменить регулировки.

При работе на сжиженном газе (газ в баллоне) следует

пользоваться регулятором давления, отвечающего требованиям

национальных стандартов.

Трубы, шайбы и уплотнительные прок ладки должны

соответствовать требованиям национальных стандартов.

Некоторые модели поставляются с коленом (переходником),

имеющим коническую резьбу. В некоторых странах

использование таких переходников является обязательным. На

рис. 8 показано, как отличить переходник с цилиндрической

резьбой от переходника с конической резьбой =

цилиндрическая, СО = коническ ая). В любом случае

цилиндрическая резьба должна быть

(CY

В любом случае, конец переходника с цилиндрической резьбой

должен подсоединяться к варочной поверхности.

Гибкая трубка монтируется таким образом, чтобы она не

контактировала с подвижными частями мебели (например,

ящиком) и не пролегала в местах, где может быть пережата.

Все работы должны выполняться с отсоединенным

электропитанием.

Если подключение варочной поверхности к линии газоснабжения

осуществляется с помощью гибкого шланга, проверьте, что

длина гибкого шланга не превышает 2 м.

ВАЖНОЕ ЗАМЕЧАНИЕ: После подсоединения варочной

поверхности к линии газоснабжения проверьте на отсутствие

утечек газа все трубные соединения с помощью мыльного

раствора. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ПРОВЕРКИ УТЕЧЕК

ГАЗА ПЛАМЯ. Проверьте также, что гибкий шланг не

соприкасается с движущимися частями кухонной мебели

(например, выдвижной ящик) и не проходит в таком месте, где

он можетбыть поврежден.

1) Подсоедините детали, как показано на рисунке:

Чтобы не повредить варочную поверхность, выполните ее

установку, как описано (см. рис. 6).

А) Переходник с наружной цилиндрической резьбой 1/2 дюйма

Предупреждение: Если вблизи варочной поверхности вы

почувствуете запах газа, перекройте подачу газа на варочную

поверхность и вызовите специалиста. Не ищите место утечки газа с

помощью открытого пламени.

С) Газовый переходник с внутренней резьбой 1/2 дюйма, коническая

цилиндрическая, или цилиндрическая цилиндрическая.

2) Затяните соединение с помощью гаечных ключей. Перед тем

как затянутьсоединениеустановите трубыв нужное положение.

3) Подсоедините колено С к линии подачи газа с помощью

жесткой медной трубы илигибкой стальнойтрубы.

В) Прокладка 1/2 дюйма

После выполнения регулировок для адаптации варочной

поверхности на другой тип газа замените старую табличку,

закрепленную на варочной поверхности, в которой указан тип

газа, на новую (поставляется в комплекте с варочной

поверхностью), в которой указан тип газа, на который переведена

варочная поверхность.

Перед использованием конфорки убедитесь, что внешние

границы решетки расположены по центру относительно

конфорки, как показано на рисунке ниже. Если вы используете

чугунные решетки; под решеткой указано ее положение.

Убедитесь, что соответствующая решетка используется в

правильном положении.

Таблица A

Тип конфорки

Ø сковороды/

кастрюли (cm)

AUX

10 - 18

12 - 22

16 - 26

Маленькая конфорка

Полубыстрая конфорка

Быстрая конфорка

Мощность

( )кВт

1,00

1,75

2,70

3,50

G20/20 мбар

(метан)

95 л/час

167 л/час

257 л/час

334 л/час

G30/28-30 мбар

(СНГ)

73 л/час

127 л/час

196 л/час

255 л/час

При использовании сковороды или кастрюли меньшего размера

пламя должно быть отрегулировано таким образом, чтобы оно не

выходило за пределы дна сковороды или кастрюли. Не следует

пользоваться посудой с выпуклым или вогнутым дном.

Если через несколько лет работы варочной поверхности газовые

краны будут туго поворачиваться, то их необходимо смазать.

Эта работа должна выполняться только квалифицированным

специалистом по обслуживанию.

ПРЕДУПРЕЖДЕНИЕ: Если горелка случайно погаснет,

установите ручку регулировки в положение ВЫКЛ., и не

пытайтесь зажечь пламя в течение, по крайней мере, одной

минуты.

4. ОБСЛУЖИВАНИЕ И ЧИСТКА

Проследите за тем, чтобы конфорки были собраны

правильно.

Чистка и обслуживание бытового прибора не должны

выполняться детьми без надзора взрослых.

Очистка эмалированных, лакированных и хромированных

поверхностей должна выполняться с помощью мыльной воды

или нейтрального моющего средства. Для очистки поверхностей

из нержавеющей стали необходимо пользоваться подходящим

чистящим раствором.

Хромированные решетки и конфорки

Перед тем как приступить к выполнению чистки варочной

поверхности, проверьте, что она остыла. Выньте вилку из

розетки, или (если варочная поверхность подсоединена к

электросети напрямую), выключите питающее напряжение.

Это нормальное и неизбежное явление, которое не оказывает

негативного влияния на работу варочной поверхности.

Вы можете приобрести запасные части в отделе послепродажного

обслуживаниянашей компании.

Хромированные решетки и конфорки со временем темнеют.

Запрещается использовать абразивные и коррозирующие

чистящие средства, отбеливающие вещества, или кислоты. Не

пользуйтесь для чистки эмалированных и лакированных

деталей, а также деталей из нержавеющей стали кислотами и

щелочами (лимонный сок, уксус и т. п.)

Конфорки можно очищать с помощью мыльной воды. Для

восстановления их первоначального блеска используйте

бытовое чистящее средство для нержавеющей стали. После

чистки горелок высушите их и установите на место.

5. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как вызвать специалиста по техническому

обслуживанию для выполнения ремонта варочной поверхности,

выполните следующие проверки:

Выключите варочную поверхность и обратитесь в центр

по сл е про да ж но го об сл у жи ва ни я. НЕ ПЫ ТАЙТЕ СЬ

ОТРЕМОНТИРОВАТЬ ЭЛЕКТРОПРИБОР САМОСТОЯТЕЛЬНО.

Серийный номер состоит из 16 цифр. Первые 8 цифр – код

модели. Следующие 4 цифры – дата производства (год, неделя).

Последние 4 цифры – заводские номера.

• Проверьте, что вилка кабеля питания правильно вставлена в

электрическую розетку, и что не перегорел плавкий предохранитель.

Если вы не можете самостоятельно определить причину

неисправности:

• Проверьте, что газ подается.

6. Утилизация отходов и защита

окружающей среды

- С отходами электрического и электронного оборудования

нельзя обращаться как с обычными бытовыми отходами.

- Отходы электрического и электронного оборудования должны

сдаваться в специальные пункты приема под управлением

городской администрации или официально зарегистрированной

компании.

Во многих странах крупные компании по утилизации

электрического и электронного оборудования могут производить

вывоз оборудования из дома. При приобретении нового

электробытового оборудования, старое оборудование,

относящееся к тому же классу и предназначенное для

выполнения тех же функций, что и приобретаемый прибор,

можно вернуть продавцу,который обязан бесплатно принять его.

Да нный п ри бо р м арк иро ван с о гл ас но

требованиям директивы ЕС 2012/19/EU об

утилизации электрического и электронного

оборудования (WEEE). Отходы электрического и

электронного оборудования содержат как

загрязняющие вещества (которые могут

оказывать вредное воздействие на окружающую

среду), так и основные элементы (которые могут

быть использованы повторно). Важно, чтобы

отходы электрического и электронного оборудования проходили

правильную процедуру утилизации с уничтожением всех

загрязняющих веществ и переработкой всех материалов. Даже

отдельные люди могут играть важную роль в обеспечении

экологической безопасности утилизируемого электрического и

электронного оборудования; важно лишь выполнять некоторых

основные правила:

Размещая маркировку на этой продукции, мы заявляем,

под нашу ответственность, о соответствии всем Европейским

нормам безопасности, охраны здоровья и экологическим

требованиям, изложенным в законодательстве для данного вида

продукции.

Устройство соответствует Директиве Европейского Союза

2009/142/EC (GAD), а с 21/04/2018 г. – Регламенту по газовым

приборам 2016/426 (GAR).

Это изделие соответствует техническим регламентам

Таможенного Союза:

- ТР ТС 016/2011 О безопасности аппаратов,

работающих на газообразном топливе

“

”

РУС. Изделие сертифицировано в органе по сертификации

продукции и услуг «РОСТЕСТ-МОСКВА», г. Москва.

Копию сертификата соответствия Вы можете получить в

магазине, где приобретался товар или, написав запрос на

электронную почту candymow@candy.ru.

- ТР ТС 020/2011 Электромагнитная совместимость технических

средств

“

”

- ТР ТС 004/2011 О соответствии низковольтного

оборудования

“

”

34 RU

°прижмите и поверните ручку против часовой стрелки до символа

сильного пламени и удерживайте ее нажатой в течение

5 секунд после зажигания.

Внимание: В любом случае, если в течение 5 секунд пламя не

появляется, отключите прибор и подождите не менее 1 минуты,

прежде чем повторять попытку розжига.

ПОЛЕЗНЫЕ СОВЕТЫ

Для получения наилучших результатов пользуйтесь сковородами

и кастрюлями с плоским дном, размеры которых соответствуют

размерам газовыхконфорок (см. Табл. А).

°поднесите зажигалку или горящую спичку как можно ближе к

конфорке;

СОХРАНЕНИЕ И УВАЖЕНИЕ СРЕДЫ

По возможности используйте крышку, чтобы накрыть кастрюлю.

Регулируйте пламя, чтобы не перекрывать диаметрсковороды.

7. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

DC 4 kW MONO 16 - 26 4,00 381 л/час 291 л/час

ДА

595x505x42

ДА

595x505x42

PVUH60MF

ДА

PVUH60MF

ДА

4 - L1газ

AUX/SR/2R

4 - L2, L6газ

2 1

8,15 kW 9,45 kW

900 l/h

688 g/h

ДА

745x505X42

PVUH75MF

ДА

5 - L3газ

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

ДА

745x505X42

PVUH75MF

ДА

5 - L4газ

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

ДА

745x505X42

PVUH75MF

ДА

5 - L5газ

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

Данное изделие предназначено только для бытовых применений.

35 RU

Таблица 1

Пластина горелки

горелка

Тип

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Номинальный вход тепла

G20/20 mbar

G30/28-30 mbar

Класс установки

Напряжение/Частота В/Гц

Входная электрическая мощность

Электроподжиг

Размеры варочной поверхности

UR 3,5 kW

36 SI

To napravo lahko uporabljajo otroci od osmega

leta naprej in osebe z zmanjšanimi telesnimi,

senzoričnimi ali razumskimi sposobnostmi

oziroma osebe s pomanjkanjem izkušenj ter

znanja lahko uporabljajo napravo samo pod

nadzorom ali če so dobili ustrezna navodila glede

varne uporabe naprave in če se zavedajo

nevarnosti, ki jih njena uporaba prinaša.

Zagotovite ustrezen nadzor otrok in preprečite

igranje z napravo. Čiščenja in vzdrževanja otroci

ne smejo izvajati brez nadzora.

OPOZORILO: Nevarnost požara: na kuhalnih

površinah ne hranite predmetov.

Zelo priporočljivo je, da se otroci zadržujejo proč

od območja kuhanja medtem, ko so kuhalne cone

v uporabi ali ko so izklopljene, dokler indikator

preostale toplote sveti, da se prepreči tveganje

resnih opeklin.

OPOZORILO: Naprava in dostopni deli se med

uporabo segrejejo. Pazite, da se ne dotikate

grelnih elementov. Otroci mlajši od 8 let ne smejo

uporabljati naprave, razen če so pod stalnim

nadzorom.

OPOZORILO: Uporabljajte samo zaščite

kuhalnih plošč, ki jih je izdelal proizvajalec

naprave za kuhanje ali ki jih je proizvajalec

navedel v uporabniških navodilih kot primerne, ali

zaščite, ki so vgrajene v napravi. Uporaba

neustreznih zaščit lahko povzroči nesreče.

Priporočamo vam, da navodila za namestitev in

uporabo shranite za poznejšo uporabo in pred

namestitvijo kuhalne plošče zabeležite njeno

serijsko številko v primeru, če potrebujete pomoč

poprodajnega servisa.

OPOZORILO: Če je površina počena se ne

dotikajte stekla in izklopite napravo, da bi se

izognili morebitnemu električnemu udaru.

OPOZORILO: Nenadzorovano kuhanje na plošči

z mastjo ali oljem je lahko nevarno in lahko

privede do požara. NIKOLI ne poskušajte gasiti

požara z vodo, temveč izklopite napravo in nato

pokrijte ogenj, npr. s pokrovom ali požarno odejo.

POZOR: Postopek kuhanja mora biti pod

nadzorom. Kratkotrajni postopek kuhanja mora

biti pod stalnim nadzorom.

Ta naprava ni namenjena za upravljanje z

zunanjim časovnikom ali ločenim sistemom

daljinskega upravljanja.

Ne zrite v elemente halogenskih luči kuhalne

plošče, če so prisotni.

Vtikač napajalnega kabla priklopite v vtičnico, ki

izpolnjuje zahteve glede napetosti, toka in moči, ki

so navedene na oznaki naprave, vtičnica pa mora

biti tudi ustrezno ozemljena. Vtičnica mora

zagotavljati ustrezno moč, ki je navedena na

oznaki naprave, biti mora ozemljena in v

brezhibnem stanju. Kabel za ozemljitev je

rumeno-zelene barve. Priklop naprave mora

izvesti ustrezno usposobljena oseba. Če vtičnica

in vtikač nista združljiva, naj ustrezno

usposobljeni elektro-serviser zamenja vtičnico s

takšno, ki se bo prilegala vtikaču. Vtičnica in

vtikač morata izpolnjevati veljavne norme v

NAVODILA ZA VARNO UPORABO

Priklop v električno omrežje je možno izvesti tudi

tako, da je napajanje urejeno prek ustrezne

varovalke, vgrajene med napravo in vir napajanja,

ki zagotavlja, da obremenitev omrežja ne presega

predpisane zakonodaje.

Aluminijaste folije in plastičnih posod ni dovoljeno

polagati na ogrevano območje.

Kuhalne plošče ne uporabljajte kot delovno

površino.

Ne hranite težkih stvari nad kuhalno ploščo. Če le-

te padejo na kuhalno ploščo, lahko povzročijo

poškodbe.

Kuhinjske posode ne vlecite po kuhalni plošči.

Rumeno-zelenega kabla ni dovoljeno prekinjati z

varovalko. Vtičnica ali varovalka, ki sta vgrajeni

med vtičnico in napravo, morata po namestitvi

naprave ostati enostavno dostopni.

Če je napajalni kabel poškodovan, ga mora

zamenjati predstavnik proizvajalca, pooblaščene

servisne službe ali druga strokovno usposobljena

oseba, kajti menjava je lahko nevarna. Kabel za

ozemljitev (rumeno-zelen) mora na strani

priključka biti daljši od 10 mm. Odsek notranjih

prevodnikov mora ustrezati moči, ki jo absorbira

kuhalna plošča (označena na oznaki). Napajalni

kabel mora biti vrste H05 GG-F za kuhalne plošče

60-75cm alH05-V2V2-F za kuhalne plošče 75cm.

Na kuhalno ploščo ne polagajte kovinskih

predmetov, kot so noži, vilice, žlice ali pokrovi. Ti

se lahko segrejejo.

državi, kjer bo naprava priklopljena v omrežje.

Prekinitev napajanja mora biti možna bodisi z

odklopom vtikača iz vtičnice, oziroma prek

dodatno vgrajenega stikala, nameščenega

skladno s pravili elektro-stroke.

Po vsaki uporabi je potrebno kuhalno ploščo

nekoliko očistiti, da se prepreči nabiranje

umazanije in maščobe. Če le-to pustite, se bo ta

ponovno segrevala pri naslednji uporabi kuhalne

plošče ter se smodila ter oddajala dim in

neprijetne vonjave, poleg nevarnosti širjenja

požara.

Za čiščenje aparata nikoli ne uporabljajte pare ali

visokotlačnega pršila.

Med uporabo in še nekaj časa po uporabi se ne

dotikajte ogrevanih površin.

Hrane nikoli ne kuhajte neposredno na

steklokeramični kuhalni plošči.

Vedno uporabljajte ustrezno kuhinjsko posodo.

Posodo vedno položite na sredino enote, na

kateri kuhate. Na upravljalno ploščo ne polagajte

ničesar.

Površine ne uporabljajte kot rezalno ploščo.

Kuhalne plošče na uporabljajte za shranjevanje

kakršnih koli predmetov.

Za delovanje aparata na nazvnfrekvencnso

potrebne dodatne operacje oz.

V prmeru, da steklo na kuhalnploščpoč:

Takoj ugasnte vse gorlnke n zklopte vse

elektrčne grelne elemente ter napravo zključte

z elektrčnega omrežja.

Ne dotkajte se površne naprave.

Naprave ne uporabljajte.

Kuhalna plošča je namenjena vgradnji v kuhinjski pult debeline med

25 in 45 mm, ki so odporne na temperature do 100ºC. Mere izreza v

kuhinjskem pultu so prikazane na .sliki 2

Če je pod vgradno kuhalno ploščo prazen prostor, mora biti dostop do

nje s spodnje strani onemogočen z vgradnjo predelne stene iz

izolacijskega materiala (les ali podoben material) .(slika 3)

Če namestite kuhalno ploščo ob visoko kuhinjsko omarico na eni

strani, mora biti razdalja med kuhalno ploščo in stranico omarice vsaj

17 cm (60 cm) ali 25 cm (75 cm) , kuhalna plošča pa mora(gl. sliko 2)

biti na zadnji strani od zidu oddaljena vsaj .70 mm

Razdalja med kuhalno ploščo in elementom nad njo (npr. kuhinjsko

napo) mora znašati vsaj 70 cm .(slika 4)

Kovinski objekti v predalu lahko dosegajo visoko temperaturo

kot posledica pretoka zraka. Zato se priporoča uporaba vmesnih

lesenih panelov.

Pomembno: Na sliki 1 je prikazano nameščanje tesnila.

Kuhalna plošča je opremljena s sponkami za pritrditev, ki jih namestite

v za to predvidene luknje na spodnji strani kuhalne plošče.

Če vgradite nad pečico kuhalno ploščo širine 75 cm, mora

biti pečica opremljena z ventilatorjem za hlajenje.

60 cm ali

37 SI

1.1. VGRADNJA

1.2. USTREZEN PROSTOR

Aparat mora biti inštaliran skladno z vsemi veljavnimi predpisi in

uporabljan samo v ustrezno zračnih prostorih. Pred inštalacijo in

uporabo preberite navodila za uporabo.

Upoštevajte, da plinski kuhalniki v prostoru, kjer se uporabljajo,

ustvarjajo toploto in vlago. Zato morate poskrbeti za primerno

zračenje ali s pomočjo odprtin, ki omogočajo izmenjavo zraka, ali s

pomočjo kuhinjske nape, ki odvaja zrak na prosto. Ob intenzivni ali

dolgotrajni raba kuhalne plošče bo morda potrebno dodatno zračenje,

na primer z odpiranjem okna na prosto ali povečanjem stopnje hitrosti

delovanja električnega ventilatorja, če je prostor z njim opremljen.

Če v kuhinji ni možno namestiti kuhinjske nape, lahko na zunanji zid ali

na okno namestite električni ventilator, če je prostor opremljen z

odprtinami za zračenje.

Električni ventilator mora biti tako zmogljiv, da omogoča izmenjavo

zraka v prostoru v celoti 3- do 5-krat na uro. Pri priključitvi je potrebno

upoštevati vse veljavne predpise.

2.1 PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE.

Kuhalna plošča mora biti ozemljena. Proizvajalec ne prevzema

odgovornosti za morebitno škodo ali poškodbe v primeru

neupoštevanja teh navodil. Če kuhalna plošča ni opremljena z

vtikačem, uporabite ustrezen vtikač za obremenitev, navedeno na

tablici s podatki. Ozemljitveni vod je obarvan rumeno/zeleno. Vtikač

mora biti dosegljiv tudi po vgradnji.

Če je priključni električni kabel poškodovan, ga mora zamenjati

ustrezno usposobljen strokovnjak pooblaščenega servisa, da se

izognete morebitnemu tveganju.

Ozemljitveni vod (obarvan rumeno/zeleno) mora biti vsaj 10 mm daljši

od faze in nule.

Prepričajte se, da vrednosti v hišnem električnem omrežju ustrezajo

predpisanemu napajanju in napetosti. Podatki so navedeni na tablici

na zunanji strani kuhalne plošče.

Presek kabla mora po velikosti ustrezati odvzemni moči kuhalne

plošče.

V primeru fiksne priključitve je potrebno vgraditi prekinjalo.

Prosimo, da preverite vrednosti, navedene na tablici s podatki, in se

prepričate, da je uporabljen kabel tipa 3x0.75 mm H05 GG-F za

kuhalne plošče 60-75cm ali H05-V2V2-F za kuhalne plošče 75cm.

Faza

Ozemljitev

Nula

priključni kabel

rjava žica

zelena/rumena žica

modra žica

Napajanje

Če aparat ni opremljen s priključnim električnim kablom in vtikačem,

ali z drugo napravo za izključitev iz električnega omrežja z ločenimi

kontakti na vseh polih, ki zagotavlja popolno izključitev v primeru

preobremenjenosti v pogojih kategorije III, mora biti v navodilih za

priključitev navedeno, da mora biti naprava za izključitev vgrajena v

fiksni priklop skladno z vsemi veljavnimi predpisi.

Pri fiksni priključitvi mora biti zagotovljena možnost izklopa iz

električnega omrežja skladno z veljavnimi predpisi.

1. VGRADNJA IN PRIKLJUČITEV

VGRADNJA IN PRIKLJUČITEV GOSPODINJSKEGA APARATA JE DOKAJ ZAPLETEN POSTOPEK, KI MORA BITI OPRAVLJEN

BREZHIBNO, SICER OBSTAJA TVEGANJE ZA VARNOST UPORABNIKA. ZATO PRIPOROČAMO, DA DELO PREPUSTITE USTREZNO

USPOSOBLJENIM STROKOVNJAKOM, KI BODO PRI TEM UPOŠTEVALI TUDI VSE VELJAVNE PREDPISE. PROIZVAJALEC NE

PREVZEMAODGOVORNOSTI ZAŠKODOALI POŠKODBE ZARADINEPRAVILNE VGRADNJE IN PRIKLJUČITVE.

2.3. PRILAGAJANJE

ZA DRUGO VRSTO PLINA

KUHALNE PLOŠČE

• odvijte šobo in jo nadomestite z ustrezno za izbrano vrsto plina (gl.

vrsto plina na tablici s podatki)

Kuhalno ploščo prilagodite za drugo vrsto plina na naslednji način:

• odstranite mreže za posodo in gorilnike

• namestite šesterokotni ključ (7 mm) na nosilec gorilnika (slika 7)

2.2. PRIKLJUČITEV PLINA

Vsa potrebna dela morajo opraviti ustrezno usposobljene strokovne

osebe skladno z vsemi veljavnimi predpisi.

Med priključevanjem mora biti kuhalna plošča izklopljena iz

električnega omrežja.

Če kuhalno ploščo priključite na tekoči plin (v jeklenki), uporabite

regulatorje tlaka skladno z vsemi veljavnimi predpisi.

Uporabiti smete samo take cevi, podložke in tesnila, ki so skladni z

vsemi veljavnimi predpisi.

Na tablici s podatki je navedena vrsta plina, za katero je kuhalna

plošča tovarniško prirejena. Pred priključitvijo na dovod plina ali

plinsko jeklenko preverite, da je kuhalna plošča prirejena za izbrano

vrsto plina. V nasprotnem primeru morate opraviti v nadaljevanju

opisane prilagoditve.

Opozorilo: Če zavohate plin v bližini kuhalne plošče, takoj zaprite

dovod plina do kuhalne plošče ter pokličite strokovnjaka. Ne

poskušajte ugotoviti mesta puščanja z odprtim plamenom!

Če za priključitev plina uporabite gibljivo cev, dolžina cevi ne sme

presegati 2 m.

Da bi preprečili morebitno poškodbo kuhalne plošče, pri

priključevanju upoštevajte spodaj navedeno zaporedje (slika 6):

1) Kot je to prikazano na skici, sestavite dele v naslednjem

zaporedju:

Gibljivo cev namestite tako, da ne more priti v stik s premičnimi deli

ohišja (npr. predalom). Pazite, da je ne napeljete mimo mest, kjer

obstaja možnost, da bi prišlo do oviranja pretoka zaradi stisnjenosti.

C: ½ ženski adaptor za plin, konusni-cilindrični ali cilindrični-cilindrični

POMEMBNO: Preverite, da spoji ne puščajo; uporabite milnico.

Nikoli ne preverjajte tesnosti z odprtim plamenom! Prepričajte se

tudi, da gibljiva cev ne more priti v stik s premičnimi deli omarice

(npr. Predalom) ter da je napeljana tako, da se ne more

poškodovati.

3) Priključek C namestite na cev za dovod plina; uporabite togo

bakreno cev ali gibljivo cev iz nerjavečega jekla.

A: ½ moški cilindrični adaptor

2) Zategnite spoje s pomočjo ključa; ne pozabite pravilno

namestiti cevi.

Nekaterim modelom je priložen konusni priključek, ki je v določenih

državah predpisani način priključitve. Na sliki 8 so prikazani različni

načini priključevanja (CY cilindrični, CO konusni). V vsakem primeru

pa mora biti cilindrični del priključka priključen na kuhalno ploščo.

B: ½ tesnilo

gl. Razpredelnico

Vrsta gorilnika Ø posode

(cm)

AUX

10 - 18

12 - 22

16 - 26

Pomožni gorilnik

Srednje hitri gorilnik

Hitri gorilnik

(kW)

1,00

1,75

2,70

3,50

G20/20 mbar

(Metan)

95 l/h

167 l/h

257 l/h

334 l/h

G30/28-30 mbar

(LPG-propan)

73 g/h

127 g/h

196 g/h

255 g/h

3.1. UPORABA GORILNIKOV

Vžigalni sistem bo ustvarjal iskre toliko časa, kolikor boste držali

gumb za upravljanje.

° pritisnite na gumb in ga obrnite v nasprotni smeri urinega kazalca do

simbola za večji plamen in ga neprekinjeno držite 5 sekund po

vžigu.

Za vžig gorilnikov izvedite naslednje:

Opozorilo: če naprava nima električne energije za vžig gorilnika,

morate uporabiti vžigalico ali vžigalnik, tako da upoštevate naslednja

navodila:

Opozorilo: če se gorilnik po 5 sekundah ne prižge, morate v vsakem

primeru zaustaviti delovanje naprave in počakati vsaj 1 minuto,

preden poskusite ponovno prižgati gorilnik.

KORISTEN NASVET

° postavite prižgano vžigalico ali vžigalnik blizu gorilnika

Priporočamo, da uporabljate posodo z ravnim dnom in ustrezne

velikosti za izbrani gorilnik (gl. Razpredelnico):

Pred vklopom plinske kuhalne plošče se prepričajte, da so gorilniki in

njihove kapice pravilno nameščeni na svoj položaj.

Ta kuhalna plošča je opremljena z elektronskim vžigom za vžig

gorilnika.

° pritisnite na gumb in ga obrnite v nasprotni smeri urinega kazalca do

simbola za večji plamen in ga neprekinjeno držite 5 sekund po

vžigu.

38 SI

3. UPORABA KUHALNE PLOŠČE NAVODILA

ZA UPORABNIKA

Dovoljena je samo namenska uporaba kuhalne plošče, tj. za kuhanje

v gospodinjstvih. Drugačna uporaba ni dovoljena in predstavlja

tveganje za uporabnika. Proizvajalec ne prevzema odgovornosti za

poškodbe ali škodo zaradi nenamenske uporabe.

2.4. NASTAVLJANJE MINIMALNEGA PLAMENA

GORILNIKA

Po vžiganju gorilnikov obrnite gumb na minimalno stopnjo, nato pa

odstranite gumb (povsem enostavno, z rahlim pritiskom).

Z majhnim izvijačem lahko regulirate vijak, kot je to prikazano na sliki

9. Z obračanjem vijaka na desno dotok plina zmanjšate, z obračanjem

vijaka na levo pa dotok plina povečate. Na ta način nastavite velikost

plamena na približno 3 do 4 mm, nato pa ponovno namestite gumb.

Če uporabljate plin LPG (v jeklenkah), vijak za nastavljanje

minimalnega plamena obrnite do konca na desno.

Ko prilagodite kuhalno ploščo za drugo vrsto plina, nadomestite tudi

tablico s podatki o vrsti plina z ustrezno (priložena kuhalni plošči), tako

da se bodo podatki ujemali z vrsto plina, za katero je kuhalna plošča

prilagojena.

4. VZDRŽEVANJE IN ČIŠČENJE

Kromirane mreže in gorilniki z uporabo potemnijo. To je običajen

pojav, ki se mu ni mogoče izogniti, ki pa na delovanje kuhalne plošče

ne vpliva.

Otroci lahko sodelujejo pri čiščenju in vzdrževalnih delih le pod

nadzorom odraslih.

Za čiščenje emajliranih, lakiranih ali kromiranih površin uporabljajte

toplo milnico in blagi detergent. Površine iz nerjavečega jekla čistite z

namenskim čistilom.

Gorilnike čistite z milnico; lesk jim lahko povrnete z namenskim

čistilom za nerjaveče jeklo. Po čiščenju jih obrišite do suhega in

ponovno namestite.

Pri pooblaščenem servisu lahko naročite nadomestne dele.

Pomembno je, da so gorilniki pravilno sestavljeni.

Pred čiščenjem počakajte, da se vsi deli ohladijo. Potegnite vtikač iz

vtičnice ali odvijte varovalko, da izključite kuhalno ploščo iz

električnega omrežja.

Kromirane mreže in gorilniki

Nikoli ne uporabljajte grobih čistil ali čistilnih pripomočkov; korozivnih

detergentov, belil ali kislin. Izogibajte se tudi kislim ali alkalnim

snovem (limonin sok, kis ipd.) na emajliranih ali lakiranih površinah ali

površinah iz nerjavečega jekla.

Če uporabite manjšo posodo, zmanjšajte plamen, tako da ne sega

izpod dna posode. Ne uporabljajte posodo s konkavnim ali

konveksnim dnom.

OPOZORILO: Če plamen slučajno ugasne, obrnite gumb v

izklopljeni položaj in počakajte vsaj 1 minuto, šele nato ponovno

prižgite gorilnik.

Če po večletni uporabi opazite, da se gumbi težje obračajo, je to znak,

da jih je treba podmazati. Obrnite se na najbližji pooblaščeni

servis.

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

40 IT

AVVERTENZA: pericolo di incendio: non appoggiare

nulla sulle superfici di cottura.

Si consiglia di conservare le istruzioni di uso e

montaggio per riferimento successivo e, prima di

montare il piano di cottura, annotare il suo numero

di serie per richiedere assistenza al Servizio post-

vendita.

Collegare al cavo di alimentazione una spina

dimensionata per la tensione, la corrente e la

potenza indicate nella targhetta e dotata del contatto

di terra. La presa deve essere dimensionata per la

potenza indicata sulla targhetta e deve avere il

contatto di terra collegato e funzionante. Il conduttore

di terra è giallo-verde. Questa operazione deve

essere eseguita solo da un tecnico adeguatamente

addestrato. In caso di incompatibilità tra presa e

spina dell'elettrodomestico, richiedere ad un tecnico

specializzato di sostituire la presa con un'altra di tipo

compatibile. La spina e la presa devono essere

conformi alle normative attuali del paese di

Si consiglia vivamente di tenere i bambini a

distanza dalle zone di cottura quando queste

sono in funzione o quando sono spente, per tutto il

tempo durante il quale l'indicatore di calore

residuo rimane attivo, per evitare il rischio di

ustioni gravi.

L'elettrodomestico può essere utilizzato da bambini

di età superiore a 8 anni e da persone con ridotte

capacità fisiche, sensoriali o mentali, oppure prive

di esperienza e conoscenza, se supervisionate o

istruite riguardo all'uso dell'elettrodomestico in

sicurezza, e se comprendono i rischi che derivano

dall'uso dello stesso. I bambini dovrebbero essere

supervisionati per assicurarsi che non giochino con

l'elettrodomestico. La pulizia e la manutenzione da

parte dell'utente non possono essere effettuate da

bambini senza supervisione.

ATTENZIONE: il processo di cottura deve essere

supervisionato. Un processo di cottura di breve

termine deve essere supervisionato in continuo.

AVVERTENZA: l'elettrodomestico e le sue parti

accessibili diventano calde durante l'uso.

Prestare attenzione ad evitare qualsiasi contatto

con le resistenze di riscaldamento. Mantenere

lontani dall'elettrodomestico i bambini di età

inferiore agli 8 anni, a meno che non siano

continuamente supervisionati.

Se è presente, non guardare direttamente gli

elementi riscaldati della lampada alogena.

AVVERTENZA: se la superficie è crepata, non

t o c c a r e l a v e t r o c e r a m i c a e s p e g n e r e

l'elettrodomestico per evitare la possibilità di

elettrocuzioni.

AVVERTENZA: utilizzare unicamente protezioni per

piani di cottura progettate dal produttore della cucina

o indicate dal produttore dell'elettrodomestico nelle

istruzioni d'uso come adatte, o ancora protezioni

incorporate nell'elettrodomestico. L'utilizzo di

protezioni non adatte può provocare incidenti.

Questo elettrodomestico non è concepito per

funzionare con temporizzatori esterni o con

sistemi di comando a distanza separati.

AVVERTENZA: la cottura senza sorveglianza su

un piano di cottura in presenza di grasso o olio nella

pentola può essere pericolosa, con rischio di

incendi. NON cercare MAI di spegnere un incendio

con acqua, bensì spegnere l'elettrodomestico e

coprire la fiamma con un coperchio o una coperta

antifiamma.

ISTRUZIONI DI SICUREZZA

Non utilizzare mai un getto di vapore o ad alta

pressione per la pulizia dell'elettrodomestico.

Mai utilizzare il piano di cottura come superficie di

lavoro.

Non appoggiare oggetti pesanti al di sopra del

piano di cottura. Se cadono sul piano possono

danneggiarlo.

Non fare scivolare i recipienti sul piano di cottura.

installazione.

Non appoggiare sulle zone riscaldanti pellicole di

alluminio e padelle in plastica.

Se il cavo di alimentazione dell'elettrodomestico

dovesse essere danneggiato, farlo sostituire dal

produttore, dal suo servizio tecnico o da tecnici

qualificati, per evitare rischi. Il conduttore di terra

(giallo-verde) deve essere più lungo di 10 mm sul

lato della morsettiera. La sezione dei conduttori

interni deve essere adatta alla potenza assorbita

dal piano di cottura (come indicato sulla

targhetta). Il cavo di alimentazione deve essere di

tipo H05 GG-F per pancottura da 60-75 cm o

H05-V2V2-F per pancottura da 75 cm.

Dopo ogni utilizzo è necessario pulire il piano di

cottura per evitare l'accumulo di sporcizia e grasso.

Se ci sono accumuli di questo tipo vengono cotti

nuovamente quando il piano di cottura viene

acceso, creando fumo e odori sgradevoli per non

parlare del rischio di propagazione di incendi.

Non toccare le zone riscaldanti durante il

funzionamento o per un breve periodo dopo l'uso.

Non cuocere mai gli alimenti direttamente sul

piano di cottura in vetroceramica.

Il collegamento alla rete di alimentazione può

essere effettuato anche collocando un interruttore

automatico onnipolare tra l'elettrodomestico e la rete

di alimentazione, in grado di supportare il carico

massimo collegato, in linea con la legislazione

corrente.

Il cavo di terra giallo-verde non deve essere

interrotto dall'interruttore automatico. La presa o

l'interruttore automatico onnipolare utilizzati per il

collegamento devono essere facilmente accessibili

al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la

spina accessibile o aggiungendo un interruttore

sul cablaggio fisso, nel rispetto delle normative

relative ai cablaggi.

Non appoggiare sul piano di cottura oggetti

metallici come coltelli, forchette, cucchiai o

coperchi. Potrebbero scaldarsi eccessivamente.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul

quale si sta effettuando la cottura. Non appoggiare

nulla sul pannello di comando.

Mai utilizzare il piano di cottura come tagliere.

Non utilizzare il piano di cottura per riporvi oggetti.

Il funzonamento dell'elettrodomestco alle

frequenze nomnalnon rchede alcuna operazone

o mpostazone.

Non toccare la superfce dell'elettrodomestco.

Non utlzzare l'elettrodomestco.

In caso drottura del vetro del pano cottura:

Spegnere mmedatamente tuttbrucatore le

resstenze elettrche e staccare l'almentazone

elettrca dell'elettrodomestco.

Il plano cottura può essere Installato In qualsiasi top che sia resistente

ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La

dimensione del vano di Inserimento del plano cottura è mostrata In

Figura 2.

Qualora sotto II plano cottura vi sia un vano accessibile bisogna

predisporre un parete di divisione In materiale Isolante (legno o slmili)

(Figura 3).

Qualora II plano venga Incassato In modo che sul suo lato sinistro o

destro ci sia una parete, la distanza non dev'essere Inferiore a 117 cm

(60 cm) o 25 cm (75 cm) ; mentre la distanza tra la(vedere Figura 2)

parete posteriore e II plano deve essere di almeno .70 mm

La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di

esso (es. una cappa) non deve essere Inferiore a 70 cm .(Figura 4)

Quando un piano cottura da 75 cm viene posizionato sopra un

forno, la parte posteriore deve essere raffreddata ad aria.

60 cm o

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla

base.

Importante - Il diagramma In figura 1 mostra come deve essere

applicatoil sigillante.

Oggetti metallici nel cassetto possono raggiungere temperature

elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di

utilizzare una separazione intermedia in legno.

1.1 INSTALLAZIONE.

1.2 LOCAZIONI CONSIGLIATE.

Una ventola elettrica è in grado di assicurare un cambio d'aria

completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire

gli standard nazionali pertinenti.

Un piano gas produce umidità e calore nell'area in cui è installato. Per

questa ragione bisogna garantire una buona ventilazione sia tramite

passaggio di aria naturale sia grazie all'installazione di una cappa

d'aspirazione. Un uso intensivo e prolungato dell'apparecchio

richiede una ventilazione maggiore, come l'apertura di una finestra o

aumentando la velocità di ventole di raffreddamento, se possibile. Se

non vi è la possibilità di installare una cappa,un aspiratore può essere

installato su una parete esterna o su una finestra affinché ci siano

delle correnti d'aria nell'area.

Questo apparecchio può essere installato in accordo con il

regolamento vigente e solo in un ambiente ben ventilato. Leggere le

istruzzioni prima dell'installazione o l'uso dell'apparecchio.

41 IT

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUÒ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUÒ

COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA

DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO

VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI

RESPONSABILITÀ PER OGNI PROBLEMA TECNICO DEL PRODOTTO SIA IN CASO DI DANNI A COSE OPERSONE SIA IN ASSENZADI ESSI.

2.1 CONNESSIONE ELETTRICA.

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per

assicurarsi che il collegamento elettrico sia corretto. Prima della

connessione, controllare l'impianto di messa a terra. Per legge,

quest'apparecchio deve avere la messa a terra. Se questa

operazione non viene eseguita, il produttore non sarà responsabile di

eventuali danni occorsi a persone o proprietà. Se non è già applicata

una spina, applicarne una appropriata come indicato sulla placca

segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina

deve essere posizionata in modo tale che sia sempre accessibile.

Qualora il piano cottura sia connesso direttamente all'alimentazione

principale, bisognerà predisporre anche un salvavita. Se il cavo di

alimentazione è danneggiato dovrà essere sostituito da personale

qualificato in modo da prevenire qualsiasi potenziale rischio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la

potenza dell'aparecchio e assicurare che il cavo di connessione sia

dei tipi 3x0.75 mm² H05 GG-F per piani cottura da 60-75 cm o H05-

V2V2-F per piani cottura da 75 cm.

Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di

almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo

usato deve essere delle giuste dimensioni in base all'assorbimento

dell'apparecchio.

FASE

TERRA

NEUTRA

Cavo di

alimentazione

Cavo Marrone

Cavo Verde/Giallo

Cavo Blu

Alimentazione

principale

Il mezzo di disconnessione deve essere incorporato nel cablaggio

fisso in accordo con le leggi di cablaggio.

Per il collegamento diretto alla rete, è necessario prevedere un

dispositivo che assicuri la disconnessione dalla rete, con una

distanza di apertura dei contatti che consenta la disconnessione

completa nelle condizioni della categoria di sovratensione III,

conformemente alle regole di installazione.

2.2 CONNESSIONE GAS.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio

spegnere l'alimentazione e chiamare il tecnico. Non cercare

un'eventuale perdita con una fiamma.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli

standard nazionali.

C:1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

B: ½ Sigillante

3) Attaccare l'elemento C all'alimentazione gas usando tubi di

rame omanicotti flessibili in acciaio.

Il tubo flessibile deve essere sistemato in modo tale che non possa

entrare in contatto con parti mobile dell'unità abitativa (ad esempio un

cassetto) e non passi attraverso alcuno spazio che sia suscettibile a

congestionamento.

Quando la connessione del piano all'alimentazione gas verrà

effettuata utilizzando manicotti flessibili assicurarsi che la distanza

massima coperta dal tubo non superi i 2 metri.

Per il gas liquido GPL usare dei regolatori di pressione che siano

conformi con gli standard nazionali.

Per prevenire qualsiasi danno al piano seguire l'installazione

seguendo questa sequenza :(Figura 6)

1) Come illustrato, assemblare le parti insequenza:

Queste istruzioni sono per personale qualificato, l'installazione

dell'apparecchio deve seguire le direttive standard nazionali. (Solo

per U.K.: per legge l'installazione deve essere commissionata ad

unoperatore "Corgi")

Per alcuni modelli viene fornito in dotazione una raccordo conico,

come attrezzatura per l'installazione, nei paesi dove è obbligatorio per

legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di

raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte

cilindrica del raccordo sarà connessa al piano cottura.

La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui

bisogna allacciare l'apparecchio. La connessione all'alimentazione

gas principale deve essere apportata dopo aver controllato che sia

regolata in base al tipo di gas previsto dall'apparecchio. Se non è

regolata correttamente guardare le istruzioni nei paragrafi seguenti

per cambiare le impostazioni gas.

Qualsiasi operazione deve essere svolta staccando la corrente

elettrica.

A: 1/2 Adattatore cilindrico maschio

2) Stringere le giunture con la chiave inglese, ricordando di

mettere le tubature in posizione.

IMPORTANTE: eseguire un ultimo controllo con una soluzione a

base di sapone per controllare che le tubature non perdano. Non

usare mai una fiamma. Inoltre assicurarsi che il manicotto

flessibile non venga a contatto con una parte mobile della cucina

(es. cassetto) e che non sia situato dove possa essere

danneggiato.

Tabella A

Tipo di bruciatore Ø / (cm)

AUX

10 - 18

12 - 22

16 - 26

Ausiliario

Semi rapido

Rapido

Potenza

(kW)

1,00

1,75

2,70

3,50

G20/20 mbar

(Metano)

95 l/h

167 l/h

257 l/h

334 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

255 g/h

2.3 ADATTARE IL PIANO COTTURA CON.

DIVERSI TIPI DI GAS

• inserire una chiave esagonale a tubo (7 mm) dentro il supporto

bruciatore ( )Figura 7

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le

seguenti istruzioni:

• rimuovere le griglie e i bruciatori

• svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas

che verrà utilizzato (vedere la tabella tipi di gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

Usare una piccola estermità come un cacciavite per regolare la vite

come mostrato in Figura 9. Girando la vite in senso orario si riduce il

flusso di gas, viceversa in senso antiorario si aumenta il flusso - Usate

questi aggiustamenti per ottenere una fiamma approssimativamente

di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel

caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la

fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

L'apparecchio può essere usato da bambini dagli 8 anni in su e

persone con ridotte capacità fisiche, sensoriali o mentali o senza

esperienza e conoscenza del prodotto se supervisionate o dando loro

istruzioni riguardo al funzionamento dell'apparecchio in maniera

sicura e coscente del rischio possibile.

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo

quindi rimuovere la manopola (può esere rimossa con una leggera

pressione).

Una volta che si è impostata la nuova regolazione, sostituire la

vecchia placca segnaletica sull'apparecchio con una adatta al tipo di

alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

I bambini devono essere supervisionati per assicurare che non

giochino con l'apparecchio.

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è

stato pensato, qualsiasi altro utilizzo può essere considerato

improprio e quindi pericoloso. Il produttore non è responsabile per

qualsiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persone

(inclusi bambini) con handicap fisici, sensoriali o capacità mentali

limitate, con mancanza di esperienza e conoscenza, a meno che non

siano supervisionati o istruiti all'uso dell'apparecchio da una persona

responsabile della loro incolumità.

3. USO DEL BRUCIATORE GAS1.

Prima di accendere il piano di cottura a gas, accertarsi che i bruciatori

e i relativi cappellotti siano posizionati correttamente.

Questo piano di cottura è dotato di accensione elettronica per

accendere il bruciatore.

Per accendere i bruciatori, procedere come segue:

° premere all'interno e ruotare in senso antiorario la manopola verso il

simbolo della fiamma più alta e tenere premuto per 5 secondi

dopo l'accensione.

Avvertenza: In ogni caso, se il bruciatore non si accende dopo 5

secondi, smettere di azionare l'accensione e attendere almeno un

minuto prima del successivo tentativo di accensione.

° premere all'interno e ruotare in senso antiorario la manopola verso il

simbolo della fiamma più alta e tenere premuto per 5 secondi

dopo l'accensione.

° mettere un fiammifero acceso o un accendisigari vicino al bruciatore

AVVISI GENERICI:

Avvertenza: Se non c'è elettricità nell'elettrodomestico per accendere

il bruciatore utilizzare un fiammifero o un accendisigari, procedendo

come segue:

Il sistema di accensione continua a generare delle scintille per tutto il

tempo in cui la manopola viene premuta

Per risultati migliori, la dimensione delle pentole deve seguire la

dimensione del bruciatore come mostrato qui a seguito. Tabella A.

42 IT

4. MANUTENZIONE E PULIZIA

La pulizia e la manutenzione non dovrebbero essere fatte da bambini

senza supervisione.

Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o

acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.)

per pulire le parti smaltate, laccate o in acciao inox.

Rimuovere la spina dalla presa corrente o (se connessa direttamente

all'alimentazione generale) togliere la corrente dall'impianto generale.

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia

raffreddato.

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua

calda con sapone o un detergente non corrosivo. Per l'acciaio

antimacchia usare una soluzione appropriata.

I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la

loro brillantezza originale, usare un comune prodotto di pulizia per

superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loro posto.

È importante che i bruciatori vengano riposizionati correttamente.

Griglie cromate e bruciatori

Le griglie cromate e i bruciatori tendono a diventare scuri con l'uso.

Questo è un fenomeno normale ed inevitabile, che tuttavia non

compromette assolutamente il buon funzionamento del piano cottura. In

ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi di

ricambio.

Per contenitori più piccoli il bruciatore gas può essere regolato in

modo che la fiamma non superi la pase della pentola. Recipienti con

una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente,

riportare la monopola sulla posizione spenta e non tentare di

riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario

lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale

qualificato.

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

sì

595x505x42

sì

595x505x42

PVUH60MF

sì

PVUH60MF

sì

4 Gas - L1

AUX/SR/2R

4 Gas - L2, L6

8,15 kW 9,45 kW

900 l/h

688 g/h

sì

745x505X42

PVUH75MF

sì

5 Gas - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

sì

745x505X42

PVUH75MF

sì

5 Gas - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

- - - 1

sì

745x505X42

PVUH75MF

sì

5 Gas - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

43 IT

Questo apparecchio è stato progettato per uso domestico e non professionale.

In molti paesi, per i WEEE di grandi dimensioni, potrebbe essere

presente la raccolta domestica. Quando si acquista un nuovo

apparecchio, quello vecchio potrebbe essere restituito al rivenditore

che deve acquisirlo gratuitamente su base singola, sempre che

l’apparecchio sia del tipo equivalente e abbia le stesse funzioni di

quello acquistato.

Questo apparecchio è contrassegnato in conformità alla

Direttiva europea 2012/19/EU sulle apparecchiature

elettriche ed elettroniche (WEEE). I WEEE contengono

sia sostanze inquinanti (che possono provocare

conseguenze negative sull’ambiente) che componenti

di base (che possono essere riutilizzati). E’ importante

che i WEEE siano soggetti a trattamenti speciﬁci per

rimuovere e smaltire correttamente tutti gli inquinanti e recuperare

tutti i materiali. I singoli possono giocare un ruolo importante

nell’assicurare che i WEEE non diventino un problema ambientale; è

essenziale seguire alcune regole di base:

- i WEEE devono essere portati ai punti di raccolta appositi gestiti dal

comune o da società registrate.

- i WEEE non devono essere trattati come riﬁuti domestici;

6. RISPETTO DELL'AMBIENTE

L'elettrodomestico è conforme alla Direttiva Europea 2009/142/CE

(GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas

Appliances Regulation) 2016/426.

Piastra del bruciatore

Bruciatore

Genere

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Ingresso nominale di calore

G20/20 mbar

G30/28-30 mbar

Classe di installazione

Voltaggio / Frequenza (V / Hz)

Potenza elettrica in ingresso

Iniezione elettrica

Dimensione prodotto (mm)

5. RIPRISTINO

• he l'alimetazione gas non sia difettosa.C

• he la spina sia ben inserita e collegata;C

Se il malfunzionamento non è identificabile:

spegnere l'apparecchio - non manometterlo e chiamare il Centro

Assistenza.

Prima di contattare un tecnico del Centro Assistenza si prega di

controllare:

8. GARANZIE

Il prodotto è garantto, oltre che asensdlegge, alle condzone ne

termnrportatsul certfcato dgaranza convenzonale nserto nel

prodotto. Il certfcato dovrà essere conservato e mostrato al nostro

Centro dAssstenza Tecnca Autorzzato, n caso dnecesstà,

nseme allo scontrno comprovante l’acqusto dell’elettrodomestco.

Puoconsultare le condzondgaranza anche sul nostro sto

nternet.

Per ottenere assstenza compla l’apposto form on-lne oppure

contattacal numero che trovndcato nella pagna dassstenza del

nostro sto nternet.

SALVARE E RISPETTARE L'AMBIENTE

Ove possibile, utilizzare il coperchio per coprire la padella. Regolare

la fiamma per non superare il diametro della padella.

7. DICHIARAZIONE DI CONFORMITÀ

Tabella 1

UR 3,5 kW

44 PT

AVISO: deixar alimentos com gordura ou com óleo

a cozinhar sem supervisão pode ser perigoso e

pode provocar incêndios. NUNCA tente apagar

um fogo com água! Desligue o equipamento e

tape a chama com, por exemplo, uma tampa ou

um cobertor de fogo.

Ligue uma ficha com contacto de terra ao cabo de

alimentação que suporte a tensão, corrente e

carga indicadas na etiqueta. A tomada deve ser

adequada para a carga indicada na etiqueta e

deve ter um contacto de terra ligado e operacional.

O condutor de terra é de cor amarelo-verde. Esta

operação deve ser realizada por um profissional

qualificado. Em caso de incompatibilidade entre a

tomada e a ficha do equipamento, peça a um

eletricista qualificado para substituir a tomada por

É altamente recomendável manter as crianças

afastadas das zonas de cozedura durante o

período de funcionamento ou quando estão

desligadas mas enquanto o indicador de calor

residual estiver ligado, para evitar risco de

ocorrência de queimaduras graves.

Recomendamos que conserve as instruções de

instalação e utilização para referência futura e

que, antes de instalar o fogão, anote o número de

série para o caso de precisar de obter ajuda do

serviço pós-venda.

AVISO: perigo de incêndio - não coloque nada

sobre as superfícies de cozedura.

Este equipamento não foi desenhado para ser

operado através de um temporizador externo ou

sistema de controlo remoto separado.

AVISO: se a superfície estiver rachada, não toque

no vidro e desligue o equipamento para evitar a

possibilidade de ocorrência de choque elétrico.

AVISO: o equipamento e as partes acessíveis

estão quentes durante a utilização. Cuidado para

evitar tocar os elementos de aquecimento. As

crianças com menos de 8 anos de idade devem

ser mantidas afastadas do equipamento, exceto

quando supervisionadas continuamente.

CUIDADO: o processo de cozedura deve ser

supervisionado. Um processo de cozedura curto

deve ser supervisionado continuamente.

Se presentes, não olhe fixamente para a lâmpada

de halogéneo da placa.

AVISO: use apenas os resguardos de placa

desenhados pelo fabricante do equipamento de

cozinha ou os indicados pelo fabricante do

equipamento nas instruções de utilização ou os

incluídos na entrega do equipamento. O uso de

resguardos errados pode provocar acidentes.

Este equipamento pode ser usado por crianças a

partir dos 8 anos de idade e por pessoas com

incapacidade física, sensorial ou mental, ou sem

experiência e conhecimentos para o fazer, desde

que supervisionadas ou devidamente orientadas

relativamente ao uso seguro do equipamento e

sobre os perigos envolvidos. As crianças devem

ser supervisionadas para garantir que não

brincam com o equipamento. A limpeza e a

manutenção não deve ser realizada por crianças

sem a supervisão de um adulto.

INSTRUÇÕES DE SEGURANÇA

Folhas de alumínio e panelas plásticas não devem

ser colocadas sobre as zonas de aquecimento.

Não cozinhar alimentos diretamente sobre a placa

vitrocerâmica.

Não deslize utensílios de cozinha sobre a placa.

No caso de quebra do vidro da placa:

outro do tipo correto. A ficha e a tomada devem

estar em conformidade com as normas de

corrente do país de instalação do forno.

A ligação da fonte de potência também pode ser

realizada colocando um disjuntor omnipolar entre

o equipamento e a fonte de potência que possa

aguentar a carga máxima ligada e que cumpra a

legislação atual.

Depois de cada utilização, é necessário limpar a

placa para evitar a acumulação de sujidade e

gordura. Caso contrário, a sujidade e a gordura

são cozinhadas novamente quando o fogão é

usado, provocando fumo e cheiros desagradáveis,

sem mencionar o risco de incêndio.

Não toque nas zonas de calor durante o

funcionamento ou algum tempo após a utilização.

O cabo de terra amarelo-verde não deve ser

interrompido pelo disjuntor. A tomada ou o

disjuntor omnipolar usado deve ser facilmente

acessível quando o equipamento está instalado.

A desconexão deve ser conseguida colocando a

ficha acessível ou incorporando um interruptor na

cablagem fixa de acordo com as regras de

cablagem.

Se o cabo de alimentação estiver danificado, deve

ser substituído pelo fabricante, pelo seu agente de

serviço ou por pessoas qualificadas, para evitar

perigo. O condutor de terra (amarelo-verde) deve

ter mais de 10 mm do lado do bloco de terminais.A

secção de condutores internos deve ser

apropriada para a potência absorvida pela placa

(indicada na etiqueta). O cabo de potência deve

ser do tipo H05 GG-F para placas de 60-75 cm ou

H05-V2V2-F para placas de 75 cm.

Use sempre o utensílio apropriado.

Não coloque objetos metálicos, como facas,

garfos, colheres ou tampas sobre a placa. Podem

ficar quentes.

Coloque sempre o recipiente no centro do disco

onde vai cozinhar. Não coloque nada sobre o

painel de controlo.

Não use a placa como superfície de trabalho.

Não use a placa como tábua de corte.

Nunca use vapor ou sprays de alta pressão para

limpar o equipamento.

Não use a placa para armazenar itens.

Não coloque itens pesados por cima da placa. Se

caírem sobre a placa, podem causar danos.

Não é necessária qualquer operação/definição

adicional de forma a operar o aparelho nas

frequências indicadas.

Desligue imediatamente todos os bicos e a

resistência elétrica e isole o eletrodoméstico da

corrente elétrica.

Não toque na superfície do eletrodoméstico.

Não utilize o eletrodoméstico.

45 PT

Objetos metálicos na gaveta podem atingir altas temperaturas

devido à recirculação de ar. Por isso, é recomendável usar um

painel de madeira intermediário.

Se a placa for instalada numa bancada ficando com um armário de

qualquer um dos lados, a distância entre a placa e o armário tem de

ser de, pelo menos, 17 cm (60 cm) ou 25 cm (75 cm) (vide a );

já a distância entre a placa e a parede traseira tem de ser de, pelo

menos, 70 mm.

Figura 2

A placa pode ser instalada em qualquer bancada que seja resistente

até uma temperatura de 100°C e que tenha uma espessura de 25-45

mm. As dimensões da abertura para o encastre, a ser feita na

bancada, estão indicadas na .Figura 2

Sempre que houver um espaço que seja acessível entre a placa

encastrada e a cavidade por baixo dela, tem de ser instalada uma

divisória feita de material isolante, como, por exemplo, madeira ou um

material semelhante, entre ambas ( ).Figura 3

A placa deve sempre ficar a uma distância de, pelo menos, 70 cm de

qualquer unidade ou aparelho instalado sobre ela (como, por

exemplo, um extractor). ( )Figura 4

Importante O diagrama apresentado na figura 1 mostra a forma

de aplicação do vedante.

Sempre que uma placa de 60 cm ou 75 cm for instalada sobre um

forno encastrado, esse forno tem de estar equipado com um sistema

de refrigeração por ventoinha.

Para poder encastrar a placa tem de instalar os grampos de fixação,

inserindo-os nos orifícios existentes na base da placa.

1.1 PREPARAÇÃO

1. INSTRUÇÕES PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERAÇÃO COMPLICADA QUE, SE NÃO FOR EFECTUADA

CORRECTAMENTE, PODE AFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZÃO, ESTA TAREFA DEVE SER

EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS

TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO

QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUTO, QUE PROVOQUE

OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.2 LOCALIZAÇÃO ADEQUADA

A ventoinha eléctrica tem de estar apta a renovar completamente o ar

no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir

todos os regulamentos e normas nacionais aplicáveis.

Um fogão ou placa a gás produzem calor e humidade na zona em que

são instalados. Por isso, deve sempre certificar-se de que a ventilação

nesse local é boa, seja mantendo todas as passagens para o ar natural

abertas, seja instalando um extractor com um tubo de evacuação. Se o

electrodoméstico for submetido a uma utilização intensa e prolongada,

poderá ser necessária uma ventilação adicional, como, por exemplo, a

abertura de uma janela ou o aumento da velocidade da ventoinha de

exaustão eléctrica, caso esteja instalada uma.

Este aparelho tem de ser instalado de acordo com as normas e

regulamentos em vigor e só pode ser utilizado num local bem ventilado.

Leia as instruções antes de instalar ou de utilizar este aparelho.

Se não puder ser instalado um extractor, deve ser instalada uma

ventoinha eléctrica numa parede exterior ou numa janela, conquanto a

zona disponha de aberturas para ventilação e passagem de ar.

2.2. LIGAÇÃO À REDE DE GÁS

C:Adaptador cónico-cilíndrico fêmea de gás 1/2 ou cilíndricocilíndrico

Utilize apenas tubos, anilhas e juntas que estejam em conformidade

com as normas nacionais relevantes.

Estas instruções destinam-se a pessoal qualificado, a instalação do

equipamento deve estar de acordo com as normas nacionais

relevantes. (Apenas para o Reino Unido: por lei, a

instalação/fornecimento de gás deve ser efectuada por um

instalador registado “Corgi”)

Para evitar danos potenciais na placa, execute a instalação seguindo

esta sequência ( ):figura 6

B:Junta 1/2,

Nalguns modelos, é fornecida uma peça de ligação cónica para

colocar na instalação em países onde este tipo de ligação é

obrigatório; na figura 8 está indicado como reconhecer os diferentes

tipos de ligação (CY = cilíndrica, CO = cónica). Em todos os casos, a

peça cilíndrica da ligação tem de ser ligada à placa.

O trabalho deve ser efectuado com a alimentação eléctrica desligada.

Quando liga a placa à alimentação de gás com mangueiras flexíveis,

assegure que a distância máxima coberta pela mangueira não

ultrapassa os 2 metros.

3) Ligue o encaixe C na alimentação de gás utilizando um tubo

rígido de cobre ou um tubo de aço flexível.

A:Adaptador cilíndrico macho 1/2,

O tubo flexível deve ser montado de forma a não estar em contacto

com uma parte móvel da unidade (por exemplo, uma gaveta), e não

passar por espaços que possam ficar bloqueados.

Para gás líquido (botija de gás), utilize reguladores de pressão que

estejam em conformidade com as normas nacionais relevantes.

A placa de classificação na placa indica o tipo de gás que deve ser

utilizado. A ligação à alimentação de gás ou à botija de gás deve ser

executada depois de ter verificado que é adequada para o tipo de gás

que vai ser fornecido. Se não estiver regulado correctamente,

consulte as instruções dos parágrafos seguintes para alterar a

configuração do gás.

2)Aperte as justas com as chaves, recordando que deve colocar

os tubos em posição.

1) Tal como é ilustrado, monte as peças pela sequência:

2.1. LIGAÇÃO ELÉCTRICA

Antes de proceder à ligação do aparelho, verifique o sistema de ligação

à terra.

Por lei, esta placa tem de ser ligada à terra. Se este requisito não for

cumprido, o fabricante declina toda e qualquer responsabilidade por

eventuais danos materiais ou lesões pessoais. Se o aparelho não

estiver equipado com uma ficha, instale uma ficha adequada para a

carga indicada na placa de características.O fio de ligação à terra é o fio

amarelo/verde.A ficha tem de estar sempre acessível.

Verifique os dados indicados na placa de características do aparelho,

afixada do lado de fora da placa, para se certificar de que tanto a

alimentação de energia como a tensão de entrada são as adequadas.

Sempre que a placa for directamente ligada à rede eléctrica, tem de ser

instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificado

deverá o mesmo ser substituído por um técnico devidamente

qualificado, de modo a evitar qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm

mais comprido do que os fios condutor e neutro.

CONDUTORL

TERRA

NEUTRO

Cabo de

alimentação

Fio castanho

Fio verde/amarelo

Fio azul

Rede

O sistema de desligamento tem de estar integrado na instalação fixa,

de acordo com as regras aplicáveis à instalação e ligação eléctrica.

Se um equipamento não estiver equipado com um cabo de

alimentação e uma ficha, ou com outros meios para desligar da

alimentação, precisa de uma separação de contacto em todos os

pólos que permita a desconexão total em condições de sobretensão

de categoria III, e as instruções devem indicar que devem ser

incorporados meios para desligar na cablagem fixa de acordo com os

regulamentos de ligação.

O cabo de alimentação de energia deve ter uma secção transversal

adequada à potência máxima absorvida pela placa.

O fabricante recomenda que consulte a placa de características do

aparelho para se informar sobre as características eléctricas do mesmo

e ainda que se assegure de que o cabo de alimentação de energia seja

do tipo 3x075 mm² H05 GG-F para placas de 60-75 cm ou H05-V2V2-F

para placas de 75 cm.

Tabele A

Tipo di queimador Ø recipiente

(cm)

AUX

10 - 18

12 - 22

16 - 26

Auxiliar

Semi r pido- á

R pidoá

Energia

(kW)

1,00

1,75

2,70

3,50

G20/20 mbar

(Metano)

95 l/h

167 l/h

257 l/h

334 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

255 g/h

46 PT

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES

TIPOS DE GÁS

• remova as grelhas e os queimadores

Para adaptar a placa aos diferentes tipos de gás deverá executar as

operações que passamos a descrever em seguida:

• insira uma chave hexagonal (7 mm) no suporte do queimador

( )Figura 7

• Desenrosque o injector e substitua-o por um que seja adequado ao

tipo de gás que vai ser utilizado (consulte a tabela dos tipos de gás.)

2.4. REGULAÇÃO DA ALTURA MÍNIMA

DA CHAMA

Servindo-se de uma chave de fendas pequena, pode ajustar a

posição do parafuso da forma indicada na Figura 9.

Sempre que o gás disponível for o gás GPL (gás de garrafa), o

parafuso de regulação da chama piloto tem de ser rodado (para a

direita) até prender.

Depois de acender os queimadores, rode o botão de comando para a

posição correspondente ao mínimo e remova o botão da placa (basta

aplicar uma pressão ligeira).

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o

rodar para a esquerda está a aumentá-lo. Ajuste o parafuso desta

forma até obter uma chama com uma altura aproximada de 3 a 4 mm

e, em seguida, volte a montar o botão de comando.

Depois de ter regulado a placa para o tipo de gás que vai ser utilizado,

substitua a placa de características antiga, com os dados relativos ao

gás para que a placa estava preparada, pela placa adequada ao tipo

de gás para que a placa foi regulada (esta placa é fornecida com a

placa).

IMPORTANTE: faça uma verificação final de fugas nas ligações

dos tubos utilizando uma saponária. Nunca utilize uma chama.

Igualmente, certifique-se que o tubo flexível não está em

contacto com uma peça móvel do armário (por exemplo, gaveta)

e que não está situado onde possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, desligue a

alimentação de gás do equipamento e contacte directamente o

técnico. Não procure a fuga com uma chama viva.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

O sistema de ignição continuará a gerar faíscas enquanto o botão de

controlo estiver a ser pressionado

° pressione e rode o botão para a esquerda no sentido do símbolo de chama

maior e mantenha pressionado durante 5s depois da ignição.

Para acender os queimadores:

° coloque um fósforo ou um isqueiro aceso próximo do queimador e

pressione e rode o botão para a esquerda no sentido do símbolo de chama

maior e mantenha pressionado durante 5s depois da ignição.

Aviso: Se não houver eletricidade no aparelho para acender o queimador,

deve-se usar um fósforo ou um isqueiro da seguinte forma:

Antes de ligar a placa de gás, verifique se os queimadores e as tampas dos

queimadores estão colocadas corretamente na sua posição.

CONSELHOS GERAIS

Esta placa está equipada com ignição eletrónica para acender o queimador.

Para assegurar os melhores resultados possíveis, deverá ter o cuidado de

ajustar o tamanho dos recipientes de fundo plano ao tamanho dos

queimadores de gás, conforme pode ver na tabela abaixo. TabelaA.

Aviso: Se após 5s o queimador não acender, deixe de operar o dispositivo e

aguarde pelo menos 1 minuto antes de tentar acender o quaiemador

novamente.

Sempre que utilizar recipientes pequenos, regule o queimador de modo a

que a chama não saia pelos lados do recipiente. Nunca utilize recipientes

com um fundo concaveou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão

para a posição de desligado e espere pelo menos 1 minuto antes de o

voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é

necessário lubrificá-las.

Trata-se de uma operação que só deve ser levada a cabo por um

técnicodevidamente qualificado.

3. UTILIZAÇÃO DA PLACA INSTRUÇÕES

PARA O UTILIZADOR

Esta placa só pode ser utilizada para o fim para que foi concebida, ou seja,

para uma utilização doméstica, sendo qualquer outra utilização

considerada imprópria e, por conseguinte, perigosa. O fabricante declina

toda e qualquer responsabilidade por danos decorrentes de uma

utilização imprópria da placa.

Se estiver a usar grelhas de ferro fundido; por baixo da grelha é

indicada a posição. Assegurar que a grelha exata é usada na posição

correta.

Antes de usar o queimador, assegurar que os contornos da grelha se

centram com o queimador como na figura abaixo.

DC 4 kW MONO 16 - 26 4,00 381 l/h 291 g/h

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou seja, doméstica.

47 PT

4. MANUTENÇÃO E LIMPEZA

Antes de limpar a placa, certifique-se de que ela já está fria. Desligue

a ficha do cabo de alimentação da tomada de rede ou, no caso de a

placa estar directamente ligada à rede, corte a alimentação de

energia à placa.,

Crianças sem supervisão não devem nem limpar, nem manter este

aparelho.

Nunca utilize abrasivos, detergentes corrosivos, produtos de

branqueamento ou ácidos. Evite quaisquer produtos ácidos ou

alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas,

envernizadas ou de aço inoxidável.

Quando limpa as zonas esmaltadas, envernizadas ou cromadas,

utilize uma saponária quente ou um detergente não cáustico. No aço

inoxidável, utilize uma solução de limpeza apropriada.

Os queimadores podem ser limpos com uma saponária. Para

restaurar o seu brilho original, utilize um produto doméstico para aço

inoxidável. Depois de limpar, seque os queimadores e coloque-os de

novo.

É importante que os queimadores sejam colocados

correctamente.

Grelhas e queimadores cromados

As grelhas e os queimadores cromados têm tendência para

escurecer com o passar do tempo. Isto é perfeitamente normal,

inevitável até, e não prejudica o bom funcionamento da placa.

No entanto, se quiser proceder à substituição das grelhas e dos

queimadores escurecidos, basta entrar em contacto com a nossa

assistência técnica, à qual poderá adquirir as peças sobressalentes

em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

• de que o gás está a ser devidamente alimentado à placa.

Se não conseguir detectar o problema:

Antes de solicitar a comparência de um técnico do Serviço de

Assistência Técnica, agradecemos que proceda às seguintes

verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e

de que o fusível tem a amperagem correcta e não disparou;

desligue o aparelho, não o tente reparar, e entre em contacto com a

Assistência Técnica.

Os cidadãos individualmente podem desempenhar um papel

importante no sentido de garantir que os REEE não se tornam num

problema ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como lixo doméstico.

• quando compra um novo aparelho, o antigo pode ser devolvido ao

comerciante que terá a obrigação de o transportar gratuitamente

numa base de um-para-um, desde que o equipamento seja de tipo

equivalente e tenha as mesmas funções que o equipamento

fornecido.

• Os REEE deverão ser entregues nos pontos de recolha relevantes

geridos pelo município ou por empresas registadas. Em muitos

países, no caso de grande REEE, poderão existir serviços de recolha

ao domicílio.

Este aparelho está classificado de acordo com a

Diretiva Europeia 2012/19/UE relativa aos Resíduos

de Equipamentos Elétricos e Eletrónicos (REEE). Os

REEE incluem substâncias poluentes (que podem

provocar consequências negativas no meio

ambiente) e componentes básico (que podem ser

reutilizados). É importante que os REEE sejam

submetido a tratamentos específicos, a fim de

remover e eliminar corretamente todos os poluentes e recuperar e

reciclar todos os materiais.

6. PROTECÇÃO DO AMBIENTE

Ao colocar o símbolo neste produto declaramos, sob nossa

responsabilidade, a conformidade com todas as exigências de

segurança europeia, para com a saúde e os requisitos ambientais

estabelecidos na legislação em relação a este produto.

Depois de ter retirado o seu forno da embalagem, certifiquese de que

ele não apresenta qualquer tipo de danos. Se tiver qualquer dúvida,

não o utilize e entre em contacto com um técnico qualificado.

O aparelho está em conformidade com a Diretiva Europeia

2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo

aos aparelhos a gás 2016/426 (GAR).

Mantenha os materiais utilizados na embalagem, como, por exemplo,

sacos de plástico, poliestireno ou pregos, fora do alcance das

crianças; estes materiais podem constituir fontes de perigo para as

crianças.

Tabela 1

SALVAR E RESPEITAR O MEIO AMBIENTE

Sempre que possível, use a tampa para cobrir a panela. Regule a

chama para não sobrepor o diâmetro da panela.

7. DECLARATION OF COMPLIANCE

SIM

595x505x42

SIM

595x505x42

PVUH60MF

SIM

PVUH60MF

SIM

4 Gás - L1

AUX/SR/2R

4 Gás - L2, L6

1 1

8,15 kW 9,45 kW

900 l/h

688 g/h

SIM

745x505X42

PVUH75MF

SIM

5 Gás - L3

12,15 kW

1158 l/h

AUX/SR/R/DC AUX/SR/2R/DC

884 g/h

776 l/h

593 g/h

220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

SIM

745x505X42

PVUH75MF

SIM

5 Gás - L4

11,65 kW

1109 l/h

AUX/SR/2R/UR

847 g/h

220-240V 50/60Hz

-- - 1

SIM

745x505X42

PVUH75MF

SIM

5 Gás - L5

11,2 kW

1066 l/h

AUX/2SR/R/DC

814 g/h

220-240V 50/60Hz

Chapa de Queimador

Queimador

Tipo

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Entrada Nominal de Calor

G20/20 mbar

G30/28-30 mbar

Classe de instalação

Tensão/frequência V/Hz

Potência absorvida

Isqueiro (ignição eléctrica)

Dimensões do produto

UR 3,5 kW

48 HU

FIGYELMEZTETÉS: csak olyan főzőlap

védőrácsot használjon, amelyet a készülék

gyártója készít, illetve javasol a készülék

használati utasításában, vagy ami a készülékkel

egybe van építve. A nem megfelelő védőrácsok

használata balesetet okozhat.

FIGYELMEZTETÉS: tűzveszély: ne tároljon

semmilyen tárgyat a főzőlap felületén.

Ajánlatos megtartani az útmutatót a beszereléshez

és a későbbi hivatkozások céljából, valamint a

főzőlap beszerelését megelőzően jegyezze fel

annak sorozatszámát, hogy szükség esetén fel

tudja venni a kapcsolatot az értékesítés utáni

szolgáltatással.

FIGYELMEZTETÉS: a készülék és annak

hozzáférhető részei használat közben

felforrósodnak. Ne érintse meg a fűtőelemeket. 8

éven aluli gyermekek csak folyamatos felnőtt

felügyelet mellett tartózkodhatnak a készülék

közelében.

FIGYELMEZTETÉS: a főzőlapon őrizetlenül

hagyott zsír vagy olaj veszélyes lehet, és tüzet

okozhat. Tűz esetén SOHA ne próbálja azt vízzel

oltani. Kapcsolja ki a készüléket, majd pl. egy

edényfedővel vagy tűzálló takaróval fojtsa el a

tüzet.

FIGYELMEZTETÉS: ha a főzőlap felülete

megrepedt, az áramütés elkerülése érdekében

kapcsolja ki a készüléket.

A készüléket 8 év fölötti gyermekek, csökkent

fizikai, érzékszervi és mentális képességekkel

rendelkező, illetve kellő tapasztalattal nem

rendelkező személyek, csak felügyelet mellett,

illetve akkor használhatják, ha már rendelkeznek

a készülék biztonságos használatára és a

kockázatokra vonatkozó tudással. Felügyelje a

gyermekeket, hogy azok ne játsszanak a

készülékkel. A tisztítást és a karbantartást

gyermekek nem végezhetik felügyelet nélkül.

Ne nézzen bele a főzőlap halogén lámpáiba,

amennyiben van ilyen.

A készülék nem használható külső időzítővel

vagy távirányító rendszerrel.

VIGYÁZAT: főzés során ne hagyja felügyelet

nélkül a készüléket. A rövid ideig tartó főzési

folyamatokat folyamatosan felügyelni kell.

A súlyos égési sérülések kockázatának

megelőzése érdekében erősen ajánlott távol

tartani a gyermekeket a főzőzónától azok

működése alatt, vagy kikapcsolt állapotukban,

amíg a maradékhő jelző bekapcsolt állapotban

van.

A tápkábelre olyan dugaszt kell felszerelni, amely

képes elviselni az adattáblán feltüntetett

feszültséget, áramerősséget és terhelést,

valamint földelt. Az aljzatnak alkalmasnak kell

lennie az adattáblán feltüntetett terhelés

elviselésére, és bekötött földelővezetékkel kell

rendelkeznie. A védőföldelés vezetéke sárga-

zöld színű. A bekötési műveletet csak szakember

végezheti el. Ha a készülék dugasza nem illik a

táphálózati aljzatba, akkor a dugaszt képzett

villanyszerelővel kell kicseréltetni a megfelelő

típusúra. Mind a dugasznak, mind az aljzatnak

BIZTONSÁGI UTASÍTÁSOK

Atáphálózathoz történő csatlakoztatás elvégezhető

egy olyan kétsarkú megszakító beiktatásával a

készülék és az áramforrás közé, amely elbírja a

maximális csatlakoztatott terhelést és megfelel a

hatályos jogszabályoknak.

A sárga-zöld földelőkábelt a megszakítónak nem

szabad megszakítania. A csatlakoztatáshoz

használt aljzatnak vagy kétsarkú megszakítónak

a készülék telepítésekor könnyen hozzáférhető

helyen kell lennie.

A tápellátás megszakíthatóságáról vagy úgy kell

gondoskodni, hogy a dugaszolóaljzatot

hozzáférhető helyen van, vagy a fix vezetékezésbe

a villanyszerelési szabályok betartásával be kell

kötni egy kapcsolót.

Ha a tápkábel megsérül, a kockázatok elkerülése

végett a gyártó által megadott márkaszerviznek

vagy megfelelően képzett szakembernek kell

gondoskodnia a cseréjéről.Avédőföldelés (sárga-

zöld) vezetékének 10 mm-nél hosszabbnak kell

lennie a sorkapocs oldalán. A vezetékek

keresztmetszete meg kell feleljen a főzőlap által

felvett teljesítménynek (lásd az adattáblát). H05

GG-F 60-75 cm-es főzőlapokhoz vagy H05-V2V2-

F 75 cm-es főzőlapokhoz típusú tápkábelt kell

használni.

Ne tegyen fémből készült tárgyakat, például kést,

villát, kanalat vagy fedőt a főzőlapra. Ezek

felmelegedhetnek.

Alumíniumfóliát és műanyag edényeket tilos a

fűtési zónákra helyezni.

Ne tisztítsa a készüléket gőzzel vagy magas

nyomású spray-vel.

Üzemelés közben, vagy azt követően ne érintse

meg a főzőzónákat.

Ne főzzön ételeket közvetlenül az üvegkerámia

főzőlapon.

Minden esetben használjon megfelelő főzőedényeket.

meg kell felelnie az adott országban érvényes

telepítési előírásoknak.

Használat után tisztítsa meg a főzőlapot a kosz és a

zsír felgyülemlésének megelőzése érdekében.

Ellenkező esetben a főzőlap ismételt használatakor

ezek füstöt és nemkívánatos szagokat hozhatnak

létre, továbbá fennáll a veszély, hogy elősegítik egy

esetleges tűz terjedését.

Minden esetben a főzésre használt egység

közepére helyezze az edényeket. Ne tegyen

semmit a vezérlőpanelre.

Ne használja a főzőlapot munkafelületként.

Ne használja a felületet vágódeszkaként.

Az üveg főzőlap eltörése esetén:

Ne érntse meg a készülék felületét.

Ne húzza keresztül a főzőedényeket a főzőlapon.

Ne tároljon nehéz tárgyakat a főzőlap felett.

Megkárosíthatják a főzőlapot, ha ráesnek.

A készülék névleges frekvencán történő

működtetéséhez nncs szükség tovább

műveletre/beállításra.

Azonnal kapcsolja le az összes égőfejet és

elektromos fűtőelemet, majd válassza le a

készüléket az áramellátásról.

Ne tároljon semmit a főzőlapon.

Ne használja a készüléket.

Produktspecifikationer

Varumärke:	Candy
Kategori:	Ugn
Modell:	CVG6DPB

Behöver du hjälp?

Om du behöver hjälp med Candy CVG6DPB ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Ugn Candy Manualer

Candy F CM955NRL/CA Bruksanvisning

4 Augusti 2025

Candy F CM955XRL/CN Bruksanvisning

3 Augusti 2025

Candy MIS1730BUK Bruksanvisning

4 Juli 2025

Candy HCT615X/E Bruksanvisning

9 Juni 2025

Candy UC CI2012/3W Bruksanvisning

9 Juni 2025

Candy FCP676XD/E Bruksanvisning

9 Juni 2025

Candy FCT825NXL Bruksanvisning

9 Juni 2025

Candy FCO 105/1 X Bruksanvisning

9 Juni 2025

Candy FCNE613X Bruksanvisning

9 Juni 2025

Candy FCLS605X/E Bruksanvisning

9 Juni 2025

Ugn Manualer

Nyaste Ugn Manualer

Bosch HUA736EA0M Bruksanvisning

21 Oktober 2025

IFB 656 MTC/E-RCT Bruksanvisning

20 Oktober 2025

LERAN EO 6474 BBG Bruksanvisning

20 Oktober 2025

LERAN EOE 6785 BBG Bruksanvisning

20 Oktober 2025

Samsung NQ5B4513IBK Bruksanvisning

19 Oktober 2025

Blaupunkt 5H36B0050 Bruksanvisning

19 Oktober 2025

Traeger Century 22/34 Bruksanvisning

18 Oktober 2025

Heinner HMW-25BIGBK Bruksanvisning

18 Oktober 2025

Fotile HZK-TS1.A Bruksanvisning

18 Oktober 2025

Whirlpool WOI68HU0SXA Bruksanvisning

17 Oktober 2025
