POLAR AXIS FINDERSCOPE CGX & CGX-L
INSTRUCTION SHEET
Model # 94239
What’s in the Box?
• Polar finderscope and bracket
• Plastic dust covers for both ends of finderscope
• Dovetail mounting bracket (attached to base
of bracket)
• Hex head screws (x2)
• Hex keys (x4)
• Phillips screwdriver
Solar Warning
• Never look directly at the Sun with the naked eye
or with a telescope (unless you have the proper
solar filter). Permanent and irreversible eye damage
may result.
• Never use your telescope to project an image of
the Sun onto any surface. Internal heat build-up
can damage the telescope and any accessories
attached to it.
• Never use an eyepiece solar filter or a Herschel
wedge. Internal heat build-up inside the telescope
can cause these devices to crack or break, allowing
unfiltered sunlight to pass through to the eye.
• Do not leave the telescope unsupervised, either
when children are present or adults who may not
be familiar with the correct operating procedures of
your telescope.
Installing the Polar Finder
1. Loosen the two thumb knobs on the base of the
finderscope and slide the dovetail base plate off
the bottom of the finder bracket.
2. Locate the polar finder bracket mount on the
CGX or CGX-L mount. This will be a rectangular
plate located on the right-side mount’s Right
Ascension axis, just below the declination motor
housing. Remove the two Phillips head screws
and the cover plate.
3. Install the dovetail bracket into these holes using
the two hex head screws provided with packaging.
Make sure the thinner part of the dovetail bracket is
facing the north side of the mount with the broader
side facing south.
4. Slide the polar finder and bracket assembly onto the
dovetail mount and tighten the two thumb knobs to
secure it in place.
5. The position of the polar finder can be adjusted to
make the polar finder more easily accessible. To
do this, loosen the large hand knob in the middle
of the bracket, set the angle of the finder to the
desired position and tighten the knob.
Focusing the Polar Finderscope
To focus the finderscope, simply look through the
finderscope and rotate the eyepiece clockwise or
counterclockwise until the reticle is sharp.
Aligning the Polar Finderscope
Before the polar finderscope can be used, you must
align the finderscope with the mechanical polar axis
of your CGX or CGX-L mount.
1. Set the mount up during the day, but without the
counterweight bar, counterweight or telescope
tube.
2. Locate a stationary object at least ¼ mile away or
as far away as possible.
3. Loosen the Right Ascension clutch lever and
rotate the mount in R. A. until you reach one of
the hard stops.
4. Center your chosen object in the crosshairs of the
polar finderscope reticle using the latitude and
azimuth adjustment knobs on the mount. These
are the knobs which you would normally use for
polar alignment.
5. Rotate the mount 180° in R.A. and tighten the
clutch levers.
6. Look through the finderscope for your target.
If the crosshair reticle is still on the same target after
the rotation, no further adjustment is required. If
the crosshairs have moved off your target, you will
need to adjust the three knobs surrounding the
finderscope’s objective lens.
1. Without moving the equatorial mount, start by
backing off the three hex head screws recessed
in the finder bracket next to the three finder
adjustment knobs.
2. Loosen one of the finder adjustment knobs by a
half turn, then tighten one or both of the remaining
finder adjustment knobs to keep even pressure on
the finderscope. As you adjust the knobs, the aiming
point of the finderscope will shift slightly.
3. Move the crosshairs back towards the target, but
do not center the crosshairs over the target.
Instead, only move the crosshairs halfway back
toward the target.
4. Gently tighten the three recessed hex head
screws until they are snug. Do not overtighten.
5. Use the latitude and azimuth adjustment knobs on
the equatorial mount to re-center the crosshairs
on your distant target.
6. Unlock the R.A. clutch knob on the mount and
rotate the mount 180° back the other direction.
7. Look through the finderscope for your target.
8. The alignment should be close. Repeat this procedure
as necessary until the crosshair stays on target
after rotating the mount 180°.
While a daytime alignment is easier, it is possible to
do this alignment at night. Simply use Polaris as your
target to center the crosshairs of the finderscope.
NOTE: You should only need to do this alignment
procedure once, unless the finderscope is
bumped or dropped. Your polar finderscope is
mounted to the CGX or CGX-L mount using a
dovetail bracket that will allow you to attach and
remove the finderscope for storage or travel. It
should maintain its alignment with repeated use.
If you adjust the angle of the finder bracket arm
after aligning the finder, you may want to check
the alignment once again before use to verify
the finder is still aligned to the polar axis of
the mount.

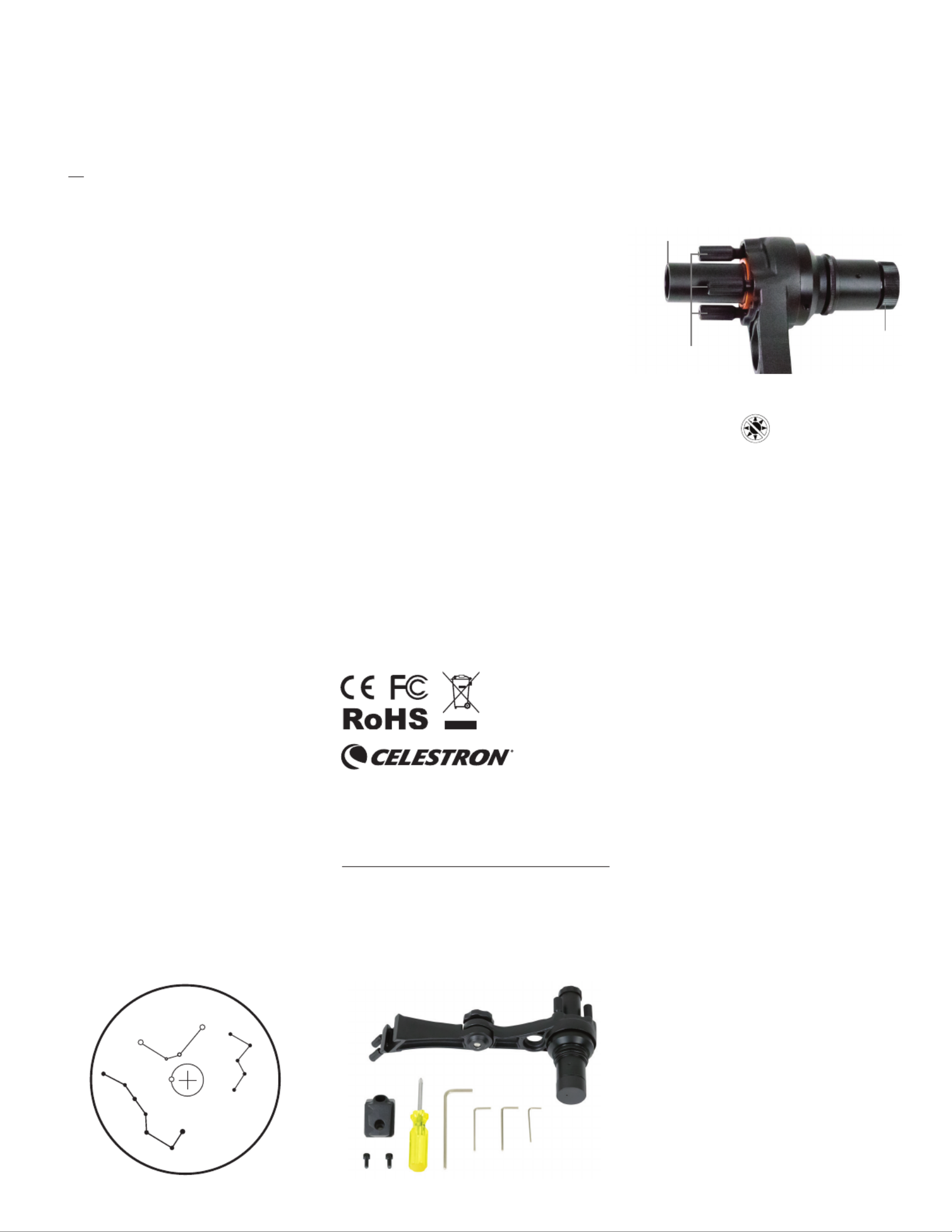

Alignment Knobs
Objective Lens
Eyepiece &
Focuser
1
Using the Polar Finder
1. Setup your mount outside at night, as you
normally would, for observing. Adjust the polar
axis of your CGX or CGX-L mount so the latitude
scale on the side of the mount is close to the latitude
of your observing site. Orient the mount so your
polar axis is roughly facing north. Use a compass
if necessary.
2. Remove the caps from the eyepiece and objective
lenses of the finderscope and look through the
polar finderscope.
3. The polar alignment reticle contains representations
of the constellations Cassiopeia, Octans, the Big
Dipper asterism, the North Celestial Pole (NCP) and
Polaris. While the constellations and the Big Dipper
are not in scale, they do show their correct relative
positions to the Celestial Pole.
4. For Northern Hemisphere observers, rotate the
finderscope within its bracket until Cassiopeia
and the Big Dipper match their current orientation
in the sky when seen with the unaided eye. Use
the latitude and azimuth polar adjustment knobs
on your mount until Polaris in the small circle labeled
“Polaris” in the reticle.
For Southern Hemisphere observers, rotate the reticle
until the stars of Octans match their orientation of the
reticle. Use the latitude and azimuth polar adjustment
knobs on your mount until the stars of Octans fit inside
the small circle labeled “Octans” in the reticle.
5. Make sure you tighten all of the knobs on the
mount to firmly lock the polar axis in position.
You are now polar aligned and ready to use your
mount for observing or imaging.
NOTE: The use of this polar finderscope requires
that you have a clear view of Polaris. If you have
trees or buildings blocking your view to the North,
you will need to relocate your mount or use a different
method of polar alignment.
While it is possible to do the alignment procedure
without telescope tube attached to the equatorial head,
it is recommended that the tube and counterweights
be attached before you begin polar alignment. Any
accidental bumping of the mount when installing the
tube and counterweights, or any settling of the tripod
into the ground as weight is added may throw off
your alignment.
Thank you for purchasing a quality Celestron
product. Please register your product by
visiting our website and registering online:
Celestron.com/register
Chercheur sur axe polaire CGX & CGX-L
Feuille d’instructions (Français)
Contenu de la boîte
• Chercheur polaire et support
• Caches anti-poussière pour chaque extrémité
du chercheur
• Monture à queue d’aronde (attachée à la base
du support)
• Vis à tête hexagonale (x2)
• Clefs Allen (x4)
• Tournevis cruciforme
Avertissement au sujet des rayons du soleil
• Ne jamais regarder directement vers le Soleil à
l’œil nu ou avec un télescope (à moins d’utiliser un
filtre adapté). Cela pourrait entraîner des lésions
oculaires permanentes et irréversibles.
• Ne jamais utiliser votre télescope pour projeter
une image du Soleil sur n’importe quelle surface.
L’augmentation de la température dans le
télescope peut endommager ce dernier et les
accessoires qui y sont attachés.
• Ne jamais utiliser un filtre solaire d’oculaire ou une
cale de Herschel. La concentration de chaleur au
sein du télescope peut entraîner des dommages à
ces accessoires, laissant la lumière du Soleil non
filtrée arriver directement à vos yeux.
• Ne laissez pas le télescope sans surveillance en
présence d’enfants ou d’adultes qui ne sont pas
familiarisés avec les procédures pour le faire
fonctionner correctement.
Installation du chercheur polaire
1. Desserrez les deux vis à main situées à la base du
chercheur et faites glisser la plaque de support de
la queue d’aronde hors de la section inférieure du
support du chercheur.
2. Localisez la monture du chercheur sur la monture
CGX ou CGX-L. Elle prend la forme d’une plaque
rectangulaire présente sur le côté droit de l’axe
d’Ascension droite de la monture, juste en-dessous
du boîtier du moteur de déclinaison. Retirez les
deux vis cruciformes et la plaque.
3. Installez la monture à queue d’aronde dans ces
trous en utilisant les deux vis hexagonales incluses
dans la boîte. Assurez-vous que la partie moins
épaisse de la monture à queue d’aronde soit
orientée vers le côté nord de la monture, le côté
plus épais oriénté vers le sud.
4. Faites glisser le chercheur polaire et son support
sur la monture à queue d’aronde et serrez les
deux vis à main pour les sécuriser.
5. La position du chercheur polaire peut être ajustée
pour faciliter son accès. Pour faire cela, desserrez
la grande molette située au milieu du support, réglez
l’orientation du chercheur comme désiré, puis
resserrez la molette.
Effectuer la mise au point du chercheur polaire
Pour mettre le chercheur au point, regardez simplement
dans le chercheur et faites pivoter l’oculaire dans le
sens horaire ou anti-horaire jusqu’à ce que le viseur
soit net.
B
i
g
D
i
p
p
e
r
Octans
Polaris
C
a
s
s
i
o
p
e
i
a
© 2017 Celestron • All rights reserved
www.celestron.com
2835 Columbia Street • Torrance, CA 90503
Telephone: 800.421.9649
Model # 94239
Molettes d’alignement
Lentille de l’objectif
Oculaire et
foyer
2
Warnung Vor Sonnenstrahlen
• Niemals mit bloßem Auge oder mit einem Teleskop
direkt in die Sonne schauen (außer bei Verwendung
eines vorschriftsmäßigen Sonnenfilters). Es könnte
zu permanenten und irreversible Augenschäden
führen.
• Das Teleskop keinesfalls zur Projektion eines
Sonnenbildes auf eine Oberfläche verwenden.
Durch die interne Wärmebildung können das
Teleskop und etwaiges daran angeschlossenes
Zubehör beschädigt werden.
• Niemals einen Okularsonnenfilter oder einen
Herschelkeil verwenden. Die interne Wärmeak-
kumulation im Teleskop kann zu Rissen oder
Brüchen dieser Instrumente führen. Dadurch
könnte ungefiltertes Sonnenlicht ins Auge gelangen.
• Das Teleskop niemals unbeaufsichtigt lassen.
Überzeugen Sie sich, dass immer ein Erwachsener,
der mit der richtigen Bedienung Ihres Teleskops
vertraut ist die Aufsicht hat, besonders wenn
Kinder dabei sind.
Polsucher Montieren
1. Die zwei Rändelschrauben auf der Unterseite des
Suchers und schieben Sie die Grundplatte der
Schwalbenschwanzklemme von der Unterseite
der Sucher-Halterung.
2. Setzen Sie die Polsucherhalterung auf die CGX
oder CGX-L Montierung. Hierbei handelt es
sich um eine rechteckige Platte, die sich auf
der rechten Seite auf der Rektaszensionsachse
der befindet, knapp unterhalb dem Gehäuse
des Deklinationsmotors. Lösen Sie die beiden
Kreuzschlitzschrauben und entfernen die
Abdeckplatte.
3. Schrauben Sie die Schwalbenschwanzhalterung
an diesen Löchern mit den beiden mitgelieferten
Sechskantschrauben fest. Vergewissern Sie sich, dass
der dünnere Teil der Schwalbenschwanzhalterung zur
Nordseite der Montierung weist und mit der breiteren
Seite nach Süden.
4. Schieben Sie den Polsucher und die Halterung
auf die Schwalbenschwanzhalterung und ziehen
Sie die beiden Rändelschrauben fest.
5. Die Position des Polsuchers kann so eingestellt
werden, dass er leichter zugänglich ist. Um dies zu
erreichen, lösen Sie den großen Handknauf in der
Mitte der Halterung, dann stellen Sie den Winkel
des Polsuchers auf die gewünschte Position und
ziehen Sie den Handknauf wieder fest.
Justieren des Polsucherfernrohrs
Um das Polsucherfernrohr zu fokussieren/justieren,
schauen Sie einfach durch das Polsucherfernrohr und
drehen das Okular im Uhrzeigersinn oder gegen den
Uhrzeigersinn, bis das Fadenkreuz scharf ist.
Ausrichten des Polsucherfernrohrs
Bevor das Polsucherfernrohr verwendet werden kann,
müssen Sie es mit der mechanischen Polachse
Ihrer CGX oder CGX-L-Montierung ausrichten.
1. Stellen Sie die Montierung während des Tages ein,
aber ohne Gegenwichtsstange, ohne Gegengewicht
und ohne Teleskoptubus.
2. Suchen Sie nach einem stationären Objekt mindestens
340 Meter entfernt oder so weit wie möglich weg.
3. Die Kupplung der Rektaszensionsachse lösen
und drehen die Montierung in der R. A. bis Sie
einen harten Anschlag spüren.
4. Zentrieren Sie Ihr ausgewähltes Objekt im
Fadenkreuz des Polsuchers mit den Breiten- und
Azimut-Einstellknöpfen der Montierung. Das sind
die Einstellknöpfe, die Sie normalerweise für die
polare Ausrichtung verwenden würden.
5. Drehen Sie die Montierung um 180° in
der Rektaszensionsachse und ziehen die
Kupplungshebel an.
6. Schauen Sie durch den Polsucher nach Ihrem Ziel.
Wenn das Fadenkreuz nach der Drehung immer
noch auf das gleichen Ziel fokussiert ist, ist
keine weitere Einstellung erforderlich. Wenn das
Fadenkreuz von Ihrem Ziel abgewichen ist, müssen
Sie mit den drei Knöpfen, die das Objektiv des
Suchers umgeben, Einstellungen vornehmen.
1. Ohne die äquatoriale Montierung zu bewegen,
drehen Sie an den drei Inbusschrauben, die im
Sucherhalter, neben den drei Sucher-Einstellknöpfen,
eingelassen sind.
2. Lösen Sie einen der Sucher-Einstellknöpfe, um
eine halbe Umdrehung, dann ziehen Sie einen
oder beide der anderen Einstellknöpfe an, bis das
Fadenkreuz genau auf dem Ziel zu liegen kommt.
So wie Sie an den Knöpfen drehen, verschiebt
sich der Zielpunkt des Sucherfernrohrs leicht.
3. Bewegen Sie das Fadenkreuz zurück zum Ziel,
aber zentrieren Sie das Fadenkreuz nicht über dem
Ziel. Stattdessen bewegen Sie das Fadenkreuz
nur den halbem Weg zum Ziel.
4. Ziehen Sie die drei vertieften Sechskantschrauben
vorsichtig an, bis sie fest sitzen. Nicht überdrehen.
5. Mithilfe der Breiten- und Azimuteinstellknöpfe
auf der Äquatorialmontierung können Sie das
Fadenkreuz auf dem entfernten Ziel neu zentrieren.
6. Lösen Sie den R.A. Kupplungsknopf an der
Montierung und drehen Sie die Montierung um
180° in die andere Richtung.
7. Schauen Sie durch den Polsucher nach Ihrem Ziel.
8. Die Ausrichtung sollte beinahe abgeschlossen
sein. Wiederholen Sie diesen Vorgang so oft, wie
nötig, bis das Fadenkreuz nach dem Drehen der
Montierung um 180° auf der richtigen Position
bleibt.
Während eine Tagesausrichtung einfacher ist,
ist es auch möglich, diese Ausrichtung nachts
durchzuführen. Verwenden Sie einfach Polaris als
Ihr Ziel, um das Fadenkreuz des Suchfernrohrs zu
zentrieren.
HINWEIS: Sie müssen diese Ausrichtung nur
einmal durchführen, es sei denn, der Polsucher
wird gestoßen oder wurde fallen gelassen.
Ihr Polsucher wird an die CGX- oder CGX-L
Montierung montiert, wobei eine Schwalben-
schwanzhalterung verwendet wird, mit der Sie
den Polsucher für die Lagerung oder den Transport
montieren und entfernen können. Es sollte seine
Ausrichtung bei wiederholter Verwendung
beibehalten.
Wenn Sie den Winkel des Polsucher-Haltearms
nach dem Ausrichten des Polsuchers einstellen,
können Sie die Ausrichtung noch einmal vor der
Verwendung überprüfen, um zu checken, ob der
Polsucher immer noch auf die Polarachse der
Montierung ausgerichtet ist.
Polsucher verwenden
1. Stellen Sie Ihre Montierung draußen und bei
Nacht auf, so wie Sie es normalerweise tun
würden. Stellen Sie die Polarachse Ihrer CGX-
oder CGX-L-Montierung so ein, dass die
Breitengradskala auf der Seite der Halterung
nahe dem Breitengrad Ihrer Beobachtungsstelle
liegt. Richten Sie die Montierung so aus, dass Ihre
Polarachse ungefähr in Richtung Norden liegt.
Verwenden Sie ggf. einen Kompass.
2. Entfernen Sie die Kappen von dem Okular und
den Objektiven des Suchers und schauen Sie
durch den Polsucher.
3. Im Fadenkreuz bei der Polarausrichtung sind
Darstellungen von Sternenkonstellationen wie
Kassiopeia, Oktant, der Große Wagen, Himmel-
snordpol (HNP) und Polaris (Polarstern) zu sehen.
Während die Konstellationen und der große Wagen
nicht im Maßstab sind, zeigen sie ihre korrekten
relativen Positionen zum Himmelsnordpol.
Einstellknöpfe zur
Ausrichtung
Objektivelinse
Okular und
Fokussierknopf
4
G
r
o
ß
e
r
W
a
g
e
n
Oktant
Polarstern
K
a
s
s
i
o
p
e
i
a
4. Für die Beobachter der nördlichen Hemisphäre
drehen Sie das Polsucherfernrohr in seiner Halterung,
bis Kassiopeia und der Große Wagen mit ihrer
aktuellen Orientierung im Himmel übereinstimmen,
wenn sie es mit bloßen Augen gesehen hätten.
Benutzen Sie die Breiten- und Azimut-Polar-
Einstellknöpfe auf Ihrer Montierung bis der
Polarstern im Fadenkreuz im kleinen Ring “Polaris”
genannt, ist.
Für die Beobachter der südlichen Hemisphäre drehen
Sie das Fadenkreuz, bis die Sterne von Oktan mit
ihrer Orientierung des Fadenkreuzes übereinstimmen.
Benutzen Sie die Breiten- und Azimut-Polar-
Einstellknöpfe auf Ihrer Montierung bis die Sterne
von Oktant im Fadenkreuz im kleinen Ring “Octans”
genannt, passen.
5. Vergewissern Sie sich, dass alle Knöpfe an der
Halterung angezogen sind, um die Polarachse
festzustellen.
Sie sind jetzt polar ausgerichtet und darauf
vorbereitet, Ihre Montierung für die Beobachtung
oder Bildgebung zu verwenden.
HINWEIS: Die Verwendung dieses Polsuchers
erfordert, dass Sie eine klare Sicht auf Polaris haben.
Wenn Sie Bäume oder Gebäude haben, die Ihre
Blick nach Norden blockieren, müssen Sie Ihre
Montierung wo anders aufstellen oder eine andere
Methode der Polarausrichtung verwenden.
Während es möglich ist, das Ausrichtungsverfahren
ohne den befestigten Teleskoptubus durchzuführen,
empfiehlt es sich, den Tubus und die Gegengewichte
anzubringen, bevor Sie mit der polaren Ausrichtung
beginnen. Jegliches versehentliches Stoßen der
Montierung bei der Montage des Tubus und der
Gegengewichte oder hartes Absetzen des Stativs
auf den Boden mit dem zusätzlichen Gewicht, kann
Ihre Ausrichtung zu nichte machen.
Vielen Dank für den Kauf eines Qualitätsprodukts
von Celestron. Registrieren Sie bitte Ihr Produkt,
indem Sie unsere Webseite besuchen und sich
online registrieren: Celestron.com/register
Localizador de eje polar CGX y CGX-L
Folleto de instrucciones (Español)
Contenido de la caja
• Localizador polar y soporte
• Tapas de plástico contra el polvo para ambos
extremos del localizador
• Soporte de montaje machihembrado (unido a la
base del soporte)
• Tornillos de cabezal hexagonal (x2)
• Llaves hexagonales (x4)
• Destornillador Phillips
Aviso solar
• No mire nunca directamente al sol con los ojos
descubiertos o un telescopio (a menos que tenga
un filtro solar adecuado). Puede producir daños
oculares permanentes e irreversibles.
• No use nunca su telescopio para proyectar una
imagen del Sol sobre ninguna superficie. La
acumulación interna de calor puede dañar el
telescopio y cualquier accesorio que tenga instalado.
• No use nunca un filtro solar de ocular ni una cuña
Herschel. La acumulación interna de calor en el
telescopio puede hacer que los dispositivos se
agrieten o rompan, permitiendo pasar la luz solar
sin filtrar hasta el ojo.
• No deje el telescopio sin supervisión si hay niños
presentes o adultos que no estén familiarizados
con los procedimientos operativos correctos de su
telescopio.
Instalación del localizador polar
1. Afloje los dos tornillos manuales en la base del
localizador y deslice la placa de la base del
machihembrado sacándola de la parte inferior
del localizador.
2. Localice el soporte del localizador polar en el soporte
CGX o CGX-L. Se trata de una placa rectangular
situada en el eje de ascensión derecha del lado
derecho del soporte, inmediatamente debajo del
chasis del motor de declinación. Saque los dos
tornillos de cabezal Phillips y la cubierta.
3. Instale el soporte machihembrado en los agujeros
usando los dos tornillos de cabezal hexagonal
incluidos en el embalaje. Asegúrese de que la
parte más delgada del soporte machihembrado
esté orientada hacia el lado norte del soporte, con
el lado más ancho orientado al sur.
4. Deslice el localizador polar con el soporte sobre el
soporte machihembrado y apriete los dos tornillos
manuales para asegurarlo en posición.
5. La posición del localizador polar puede ajustarse
para poder acceder más fácilmente al localizador.
Para hacerlo, afloje el mando manual grande del
centro del soporte, establezca el ángulo del
localizador a la posición deseada y apriete el mando.
Enfoque del localizador polar
Para enfocar el localizador, mire por él y gire el
ocular en el sentido de las agujas del reloj o en
sentido contrario hasta que la retícula quede definida.
Alineación del localizador polar
Antes de poder usar el localizador polar debe
alinearlo con el eje polar mecánico de su soporte
CGX o CGX-L.
1. Prepare el soporte de día, sin la barra de
contrapeso, el contrapeso ni el tubo del telescopio.
2. Localice un objeto estacionario al menos a 1/4 de
milla de distancia o lo más lejano posible.
3. Afloje la palanca de ascensión derecha y gire el
soporte en R.A. hasta llegar al final del recorrido.
4. Centre el objeto elegido en la mira de la retícula
del localizador polar usando los mandos de ajuste
de latitud y azimut del soporte. Son los mandos
que usaría normalmente para la alineación polar.
5. Gire el soporte 180º en R.A. y apriete las palancas.
6. Mire por el localizador para encontrar el objeto.
Si la retícula de la mira está en el mismo objeto
tras la rotación, no necesita realizar más ajustes.
Si la mira se p6-ha separado del objetivo, deberá
ajustar los tres mandos alrededor de la lente del
objetivo del localizador.
1. Sin mover el soporte ecuatorial, comience
retirando los tres tornillos de cabezal hexagonal
en el soporte del localizador, al lado de los tres
mandos de ajuste del localizador.
© 2017 Celestron • Alle Rechte vorbehalten
www.celestron.com
2835 Columbia Street • Torrance, CA 90503 U.S.A.
Telefon: 800.421.9649
Modell # 94239
Mandos de alineamiento
Lente de objetivo
Ocular y
enfoque
5
2. Afloje uno de los mandos de ajuste del localizador
media vuelta, y apriete uno o ambos mandos de
ajuste restantes para mantener una presión
homogénea en el localizador. A medida que ajuste
los mandos, el punto de mire del localizador se
moverá ligeramente.
3. Mueva la mira de nuevo hacia el objetivo, pero
no centre la mira en el objetivo. Por el contrario,
mueva la mira a medio camino hacia el objetivo.
4. Apriete suavemente los tres tornillos de cabezal
hexagonal retraídos hasta que queden ajustados.
No los apriete en exceso.
5. Use los mandos de ajuste de latitud y azimut del
soporte ecuatorial para volver a centrar la mira en
el objetivo distante.
6. Desbloquee el mando de R.A. del soporte y gire el
soporte 180º en la dirección contraria.
7. Mire por el localizador para encontrar el objeto.
8. La alineación debería estar cerca. Repita el proceso
tantas veces como sea necesario hasta que la
mira se mantenga en el objetivo tras girar el
soporte 180º.
Aunque una alineación de día es más sencilla, es
posible realizarla de noche. Use la estrella polar
como objetivo para centrar la mira en el localizador.
NOTA: Solamente debe realizar este procedimiento
de alineación una vez, a menos que se golpee
el localizador o caiga. Su localizador polar está
montado en el soporte CGX o CGX-L con un
soporte machihembrado que permitirá sacar e
instalar el localizador para el almacenamiento o
los desplaza mientos. Deberí a mantener su
alineación con uso repetido.
Si ajusta el ángulo del brazo del localizador tras
alinear el localizador, puede que quiera comprobar
de nuevo la alineación para comprobar que siga
alineado con el eje polar del soporte.
Uso del localizador polar
1. Instale el soporte en el exterior de noche, como
lo haría normalmente para la observación. Ajuste
el eje polar del soporte CGX o CGX-L de forma
que la escala de latitud en el lateral del soporte
quede cerca de la latitud del lugar de observación.
Oriente el soporte de forma que el eje polar esté
orientado aproximadamente al norte. Use una
brújula si es necesario.
2. Saque las tapas de las lentes del ocular y el objetivo
del localizador y mire por el localizador polar.
3. La retícula de alineación polar contiene
representaciones de las constelaciones Casiopea,
Octans, el asterismo de la Osa Mayor, el polo norte
celeste y la estrella polar. Aunque las constelaciones
y la Osa Mayor no están a escala, muestran sus
posiciones relativas correctas respecto al
polo celeste.
4. Para observadores en el hemisferio norte, gire el
localizador en el soporte hasta que Casiopea y la
Osa Mayor coincidan con su orientación actual en
el firmamento cuando se miren con el ojo
desnudo. Use los mandos de ajuste polar de latitud y
azimut del soporte hasta que la estrella polar en
el pequeño círculo etiquetado «Polaris» quede
en la retícula.
Para observadores del hemisferio sur, gire la retícula
hasta que las estrellas de Octans coincidan con su
orientación en la retícula. Use los mandos de ajuste
polar de latitud y azimut del soporte hasta que la
estrella polar en el pequeño círculo etiquetado
«Polaris» quede en la retícula.
5. Asegúrese de apretar todos los mandos del soporte
para encajar firmemente el eje polar en posición.
Tendrá la alineación polar y estaará preparado para
usar el soporte para observación o fotografía.
NOTA: El uso de este localizador polar precisa
de una vista clara de la estrella polar. Si existen
árboles o edificios que obstruyan la vista del norte,
deberá recolocar el soporte o usar un método distinto
de alineación polar.
Aunque es posible realizar el procedimiento de
alineación sin el tubo del telescopio fijado al
cabezal ecuatorial, se recomienda instalar el tubo
y los contrapesos antes de iniciar la alineación
polar. Cualquier golpe accidental en el soporte
cuando instale el tubo y los contrapesdos, o
cualquier asentamiento del trípode en el suelo al
añadir peso, puede descompensar la alineación.
Gracias por adquirir un producto Celestron
de calidad. Registre su producto visitando
nuestro sitio web y registrándolo en línea:
Celestron.com/register
Cercatore Polare di Asse CGX & CGX-L
Manuale di Istruzioni (Italiano)
Contenuto della Confezione
• Cercatore polare e staffa
• Rivestimenti in polvere di plastica per entrambe
le estremità del cercatore
• Staffa di montaggio a culla (attaccata alla
base della staffa)
• Viti testa esagonale (x2)
• Tasti esagonali (x4)
• Cacciavite Philips
Avvertimento Solare
• Non guardare mai direttamente al Sole con l’occhio
nudo o con un telescopio, a meno che tu non
abbia il corretto filtro solare. Può provocare danni
permanenti o irreversibili all’occhio.
• Non utilizzare mai il telescopio per proiettare
un’immagine del Sole su qualsiasi superficie.
L’accumulo di calore interno può danneggiare il
telescopio e tutti gli accessori ad esso collegati.
• Non utilizzare mai un filtro solare oculare o una
prisma di Herschel. L’accumulo interno di calore
all’interno del telescopio può causare la fessura o
la rottura di questi dispositivi, permettendo la luce
solare non filtrata per passare all’occhio.
• Non lasciare il telescopio senza sorveglianza, né
quando i bambini sono presenti né adulti che non
conoscono bene le procedure operative corrette
del vostro telescopo.
Installazione di Cercatore Polare
1. Allentare le due manopole del pollice sulla base
del cercatore e far scorrere la piastra di base a
coda di rondine dalla parte inferiore della staffa
del cercatore.
2. Individuare il supporto della staffa polarizzatore
sul supporto CGX o CGX-L. Questa sarà una
piastra rettangolare situata sul supporto sulla
destra di asse di Ascensione Destrorsa, appena
sotto l’alloggiamento del motore di declinazione.
Rimuovere le due viti di testa Phillips e la piastra
di copertura.
3. Installare la staffa a coda di rondine in questi fori
utilizzando le due viti testa esagonale fornite con
imballaggio. Assicurarsi che la parte più sottile
della staffa a coda di rondine sia rivolta verso il
lato nord del supporto con il lato più ampio rivolto
verso sud.
4. Far scorrere il cercatore polare e della staffa di
montaggio sul supporto a coda di rondine e serrare le
due manopole del pollice per fissarlo in posizione.
L
a
O
s
a
M
a
y
o
r
Octans
Estrella
polar
C
a
s
i
o
p
e
a
© 2017 Celestron • Todos los derechos reservados
www.celestron.com
2835 Columbia Street • Torrance, CA 90503
EE.UU.
Teléfono: 800.421.9649
Modelo #94239
Manopole di allineamento
Obiettivo
Oculare &
Focheggiatore
6
Produktspecifikationer
| Varumärke: | Celestron |
| Kategori: | Inte kategoriserad |
| Modell: | CGX-L Equatorial |
Behöver du hjälp?
Om du behöver hjälp med Celestron CGX-L Equatorial ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad Celestron Manualer
19 Oktober 2024
25 September 2024
25 September 2024
24 September 2024
20 September 2024
9 September 2024
8 September 2024
4 September 2024
3 September 2024
28 Augusti 2024
Inte kategoriserad Manualer
- Boss
- Kanto
- Rosieres
- Vaddio
- NEO Tools
- Bestgreen
- Princeton Tec
- A4 Tech
- Stinger
- Rexel
- RTS
- IVT
- MTM
- Aukey
- Sanofi
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
