Sida 1/2
BLACK / YELLOW FOR PARKING BRAKE OUTPUT
BLACK / YELLOW FOR PARKING BRAKE OUTPUT
Crux Interfacing Solutions • Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.01162025

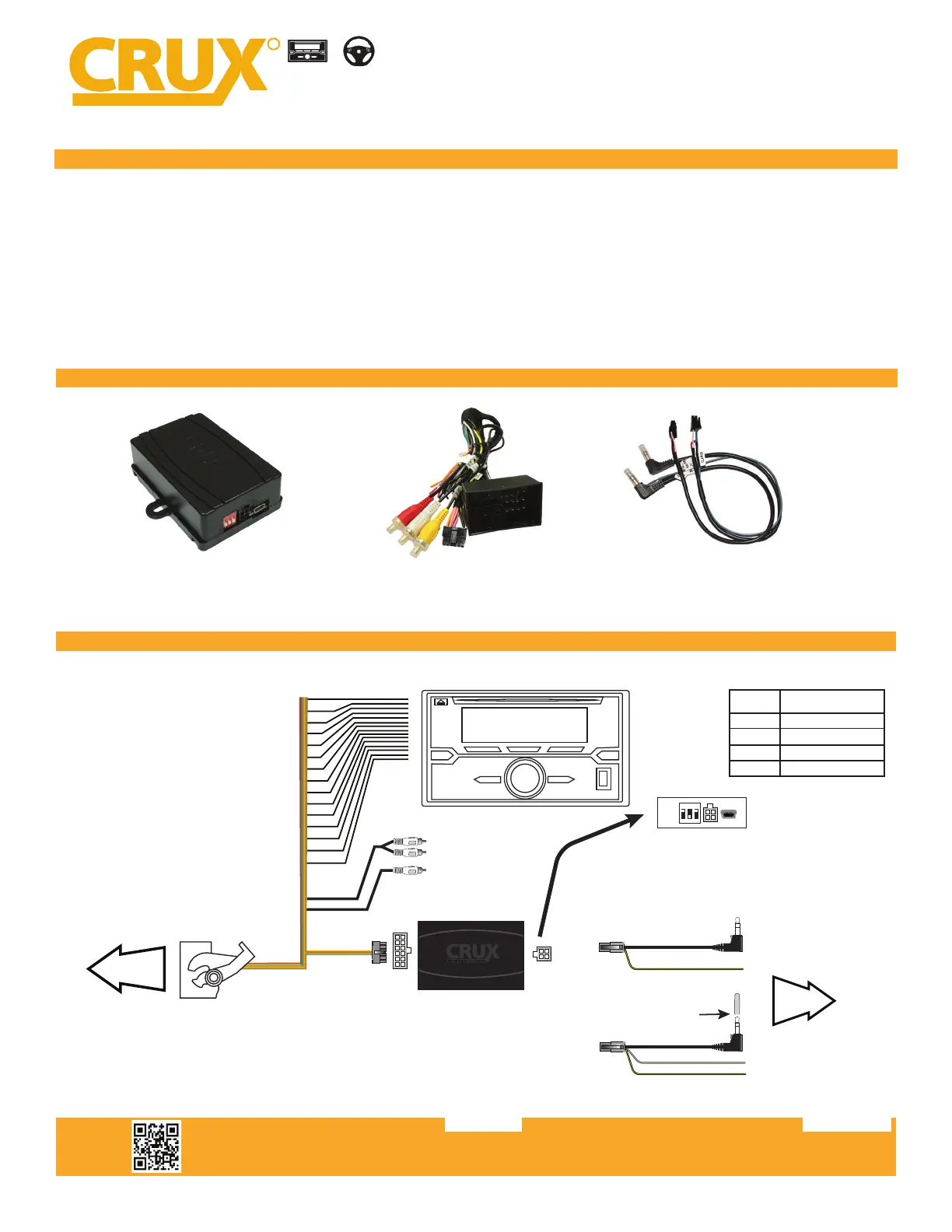

SWRCR-59D
Radio Replacement with Steering Wheel Control Retention
for Select Dodge, Fiat, Jeep and RAM Vehicles
1 of 3
RAD IO REPLACEMENT
SWC RE TENTION
+
R
INTERFACING SOLUTIONS
- Retains factory features in select Dodge, Fiat, Jeep and RAM vehicles while functioning with an aftermarket radio.
- Retains Steering Wheel Controls via built-in, pre-programmed interface.
- Provides accessory power (2A Max).
- Retains factory backup camera (non LVDS systems only).
- Retains factory Aux input in select vehicles.
- Retains factory SWC phone button functionality in select vehicles.
- Retains factory Digital (Alpine amplifier) and analog amplifier.
- EIA color coded wiring for easy installation.
PRODUCT FEATURES:
PARTS INCLUDED:
INSTALLATION DIAGRAM:
SWRCR-59D Module SWRCR-59D Harness SWC Cables
AFTERMARKET
RADIO
+12V Constant Yellow
Ground Black
+12V ACC Red
Reverse Trigger Red/White
VSS (Vehicle Speed Sense) Purple/White
Illumination (+) Orange
Amplifier Turn-on Blue/White
Right Front (+) Gray
Right Front (-) Gray/Black
Left Front (+) White
Left Front (-) White/Black
Right Rear (+) Violet
Right Rear (-) Violet/Black
Left Rear (+) Green
Left Rear (-) Green/Black
To Retain Factory Aux Input Red/White RCA
To Retain Factory Backup Camera Yellow RCA
12-Pin
Connector
1 2 3
ON
4-Pin
Connector
Option A:
Option B:
Cap or insulate if
not being used
BLUE / YELLOW
Insulate with tape
if not being used
3.5MM SWC CABLES (Option A or B)
Use the proper 3.5MM to 4-Pin cable for your radio.
Plug in the selected 3.5MM SWC cable to the 4-pin port
on the module. See “DIP SWITCH SETTINGS” section.
TO FACTORY
HARNESS
To the aftermarket
radio 3.5mm SWC
port or SWC wires
TROUBLESHOOTING
LED
LIGHT
LED MODULE FEEDBACK
Solid blue
Flashing blue
Solid red Module providing 12V ACC
CAN not recognized
CAN recognized
12V ACC OFFRed off
TO
AFTERMARKET
RADIO
