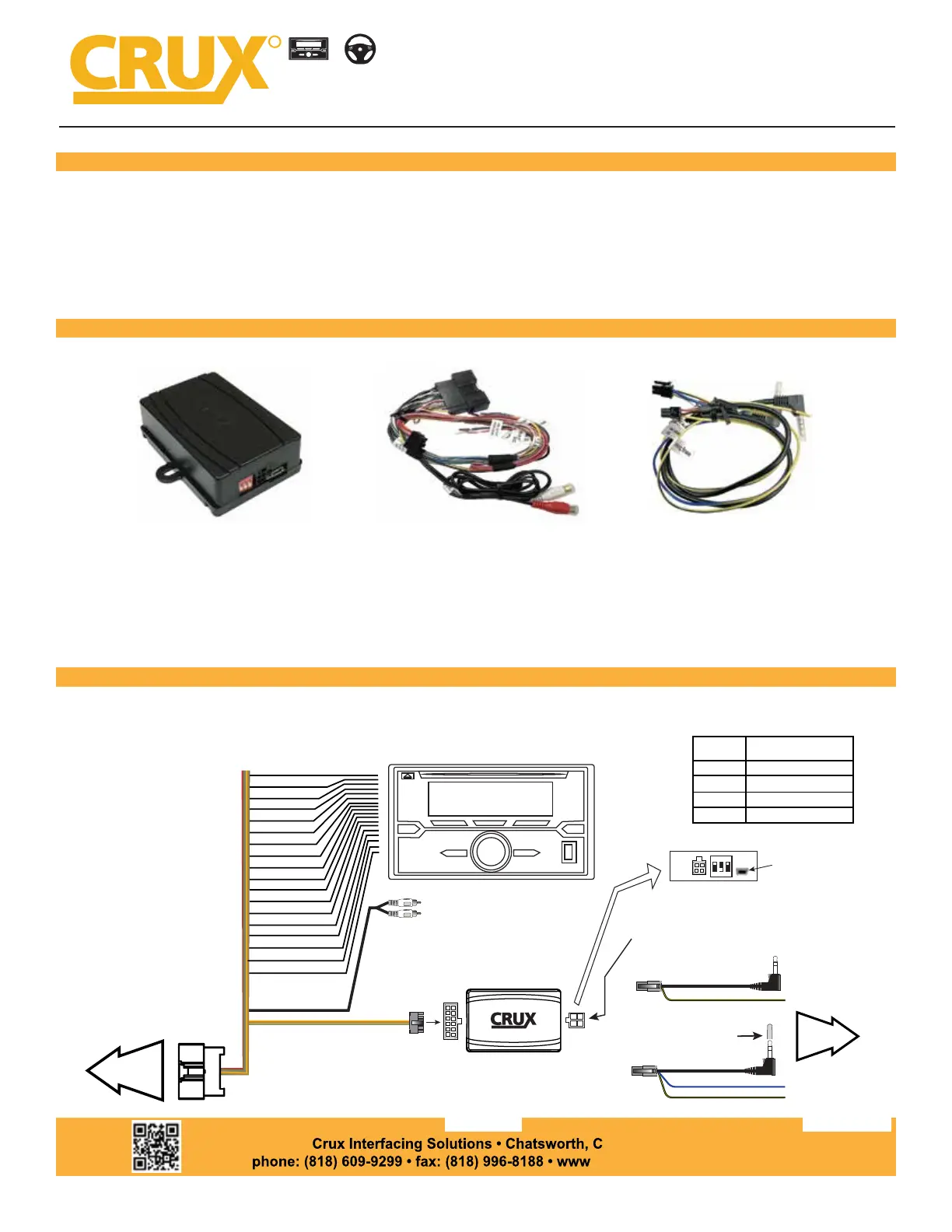

RADIO REPLACEMENT
SWC RETENTION
+
R
INTERFACING SOLUTIONS
A 91311
.cruxinterfacing.com
SWRFD-60B
Radio Replacement with Steering Wheel Control Retention for
Select Ford and Lincoln Vehicles
1 of 3
PRODUCT FEATURES:
PARTS INCLUDED:
-Retains factory features in select Ford and Lincoln vehicles.
-Retains steering wheel controls.
-Retains factory Aux input.
-Provides accessory power (2A max).
SWRFD-60B MODULESWRFD-60B HARNESSSWC Cables
INSTALLATION DIAGRAM:
AFTERMARKET
RADIO
Illumination (+)Orange
Vehicle Speed Sense Red/Black
Power Antenna Blue/White
+12V ConstantYellow
+12V ACCRed
GroundBlack
Reverse Gear Red/White
Right Front (+)Gray
Right Front (-) Gray/Black
Left Front (+)White
Left Front (-) White/Black
Right Rear (+)Violet
Right Rear (-) Violet/Black
Left Rear (+)Green
Left Rear (-) Green/Black
Aux Detect White/Red
(Connect to Ground)
Aux Input Retention
Red/White RCAs
TO FACTORY
HARNESS
3.5MM SWC CABLES (Option A or B)
12-Pin
Connector
Use the proper 3.5MM to 4-Pin cable for your
radio. Plug in the selected 3.5MM SWC cable
to the 4-pin port on the module. See “DIP
SWITCH SETTINGS” section.
1 2 3
ON
mini USB
Not Used
INTERFACING SOLUTIONS
To Aux Input
TROUBLESHOOTING
LED
LIGHT
LED MODULE FEEDBACK
Solid blue
Flashing blue
Solid red
Red off
CAN recognized
CAN not recognized
Module providing 12V ACC
12V ACC OFF
BLACK / YELLOW FOR PARKING BRAKE OUTPUT
BLACK / YELLOW FOR PARKING BRAKE OUTPUT
Cap or insulate if
not being used
TO
AFTERMARKET
RADIO
Option A:
BLUE / YELLOW
Option B:
To aftermarket
radio SWC wire
or 3.5mm port
Insulate with tape
if not being used
rev.072925
