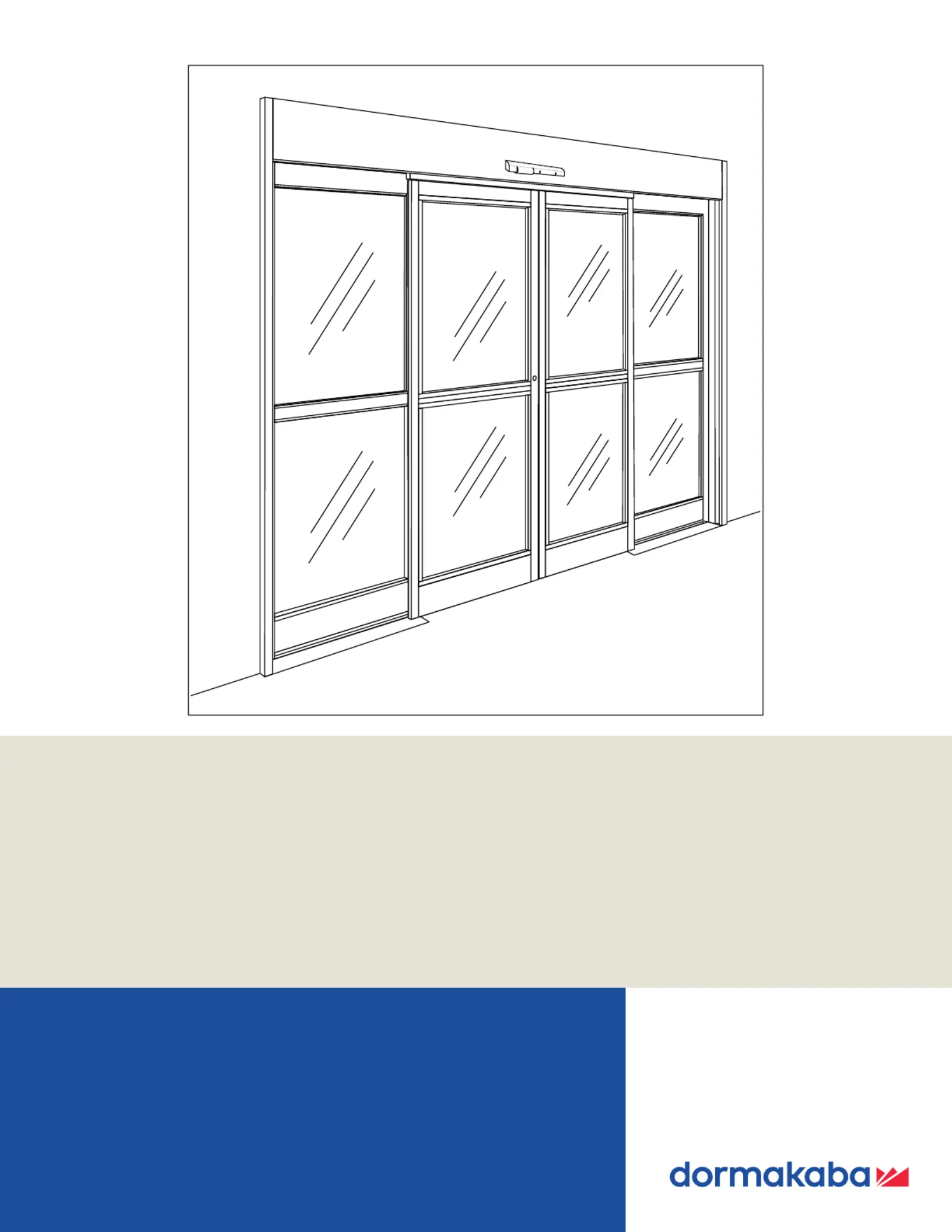

ESA100

Fixed sidelite/non breakout automatic sliding door

with ESA II controller

Installation Manual

DL2844-010 – 02-2022

| | EN

2 ESA100 02-2022DL2844-010

ESA100 Fixed Sidelite/Non Breakout Automatic Sliding Door

Installation Manual

Tools Required:

Suggested Fasteners Required - (Not supplied)

Screwdrivers

Small Straight (FlatBlade) - for Terminal Block wiring

#2 Phillips (Crosspoint) - for various #8, #10, and #14 screws

Wrenches / Sockets

7/16" - for #1/4-20 Hex Head bolts attaching header to jambs

1/2" (13mm) - for #5/16 Hex Head bolts attaching end stops and operator parts

15/16" wrench - for carrier and anti-rise roller adjustment

Allen Wrenches

3mm - for “SX” & “SO” roller catch adjustment

1/8” - for “SO” arm stop & “SX” bottom pivot

5/32” - for “SO” top pivot

5mm (3/16”) - for “SO” arm pivot screw

7/32" - for “SX” breakout adjustment

5/16" - for carrier and anti-rise roller adjustment

Electric Drill with the following drill bits

9/64" (or#28) - for installing sensors & “SO” bottom roller stop

5/32" (or#22) - for installing #10 sheet metal screws into adjacent storefront

13/64" (or#7) - for installing #14 sheet metal screws into adjacent storefront

1/4" - for clearance holes in jambs

82 degree Countersink

Impact Drill with the following masonry bits

1/4" - for #10 screw anchors

5/16" - for #14 screw anchors

Level - suggested 4' minimum

Step Ladder - 4' or 6’

Tape Measure

Caulking and Application Gun

Electrical Wire Strippers / Cutters - for sensor wiring

Grease [to hold “SX” bottom guide block on shaft]

BEA Universal Remote Control - for adjusting sensors

Jamb Attachment Screws

#14 X 2-1/2" PHSMS (Pocket Jambs)

#14 X 3" FHSMS (Tube Jambs)

Optional Anchors for masonry

Threshold Attachment Screws

#10 X 1-1/2" FHSMS

Optional Anchors for masonry

Header Attachment Screws

#14 X 1-1/2" HHSMS

#14 Flat Washer

Construction Shims - for squaring door frame in opening

3ESA100 02-2022DL2844-010

ESA100 Fixed Sidelite/Non Breakout Automatic Sliding Door

Installation Manual

Components - Overview

1 4 7

2 5

3 6

Header Unit Fixed Sidelight (”O” Panel) Program Switch

Jamb Sliding Panel (”SX” Panel)

Jamb Filler Sensor

5 5
