ZONE

VALVE PACK

WITH

LWC 1

WIRING

CENTRE

CONTENTS

Programmer

Zone V

alve Heating

Zone Valve

Hot Water

Room

Thermostat

Cylinder

Thermostat

LWC 1 Wiring

Centre

Heating Control Pack

with

Switchmaster, Lifestyle or Tempus Programmer

INSTALLATION

AND

WIRING GUIDE

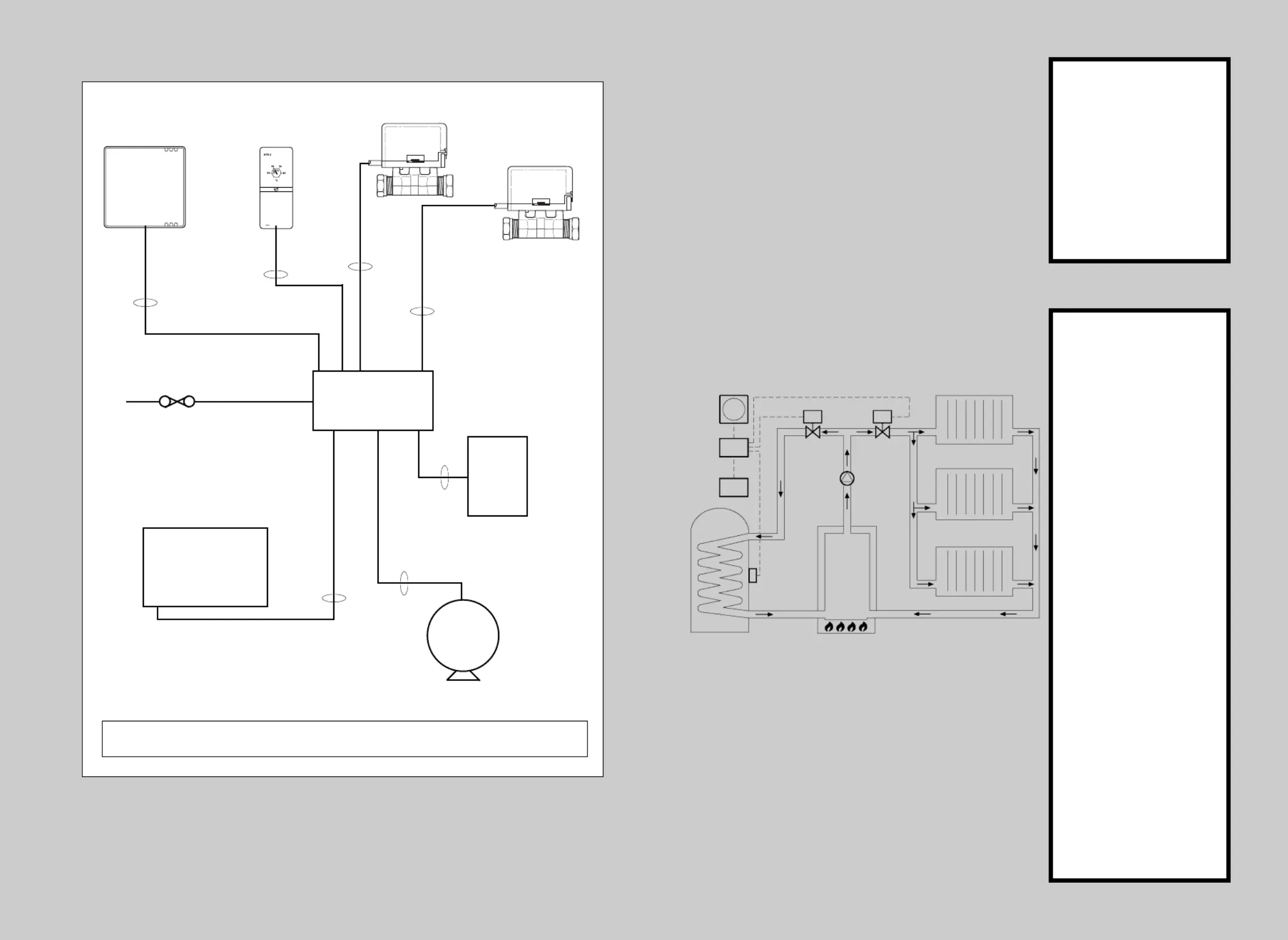

FIRST FIX DIAGRAM

LWC 1 WIRING

CENTRE

PROGRAMMER

BOILER

PUMP

ROOM STAT

HTS 3

CYLINDER

STAT

3 CORE

+ EARTH

2 CORE

2 CORE

+ EARTH

2 CORE

+ EARTH

MAINS 230V. AV

FUSED 3A

NOTE:1.The 2-port Zone Valves are supplied with 30" of cable

DHW

VALVE

090-667 Iss C

28mm

5 CORE

+ EARTH

22mm

4 CORE

+ EARTH

28mm

5 CORE

+ EARTH

22mm

4 CORE

+ EARTH

4 CORE

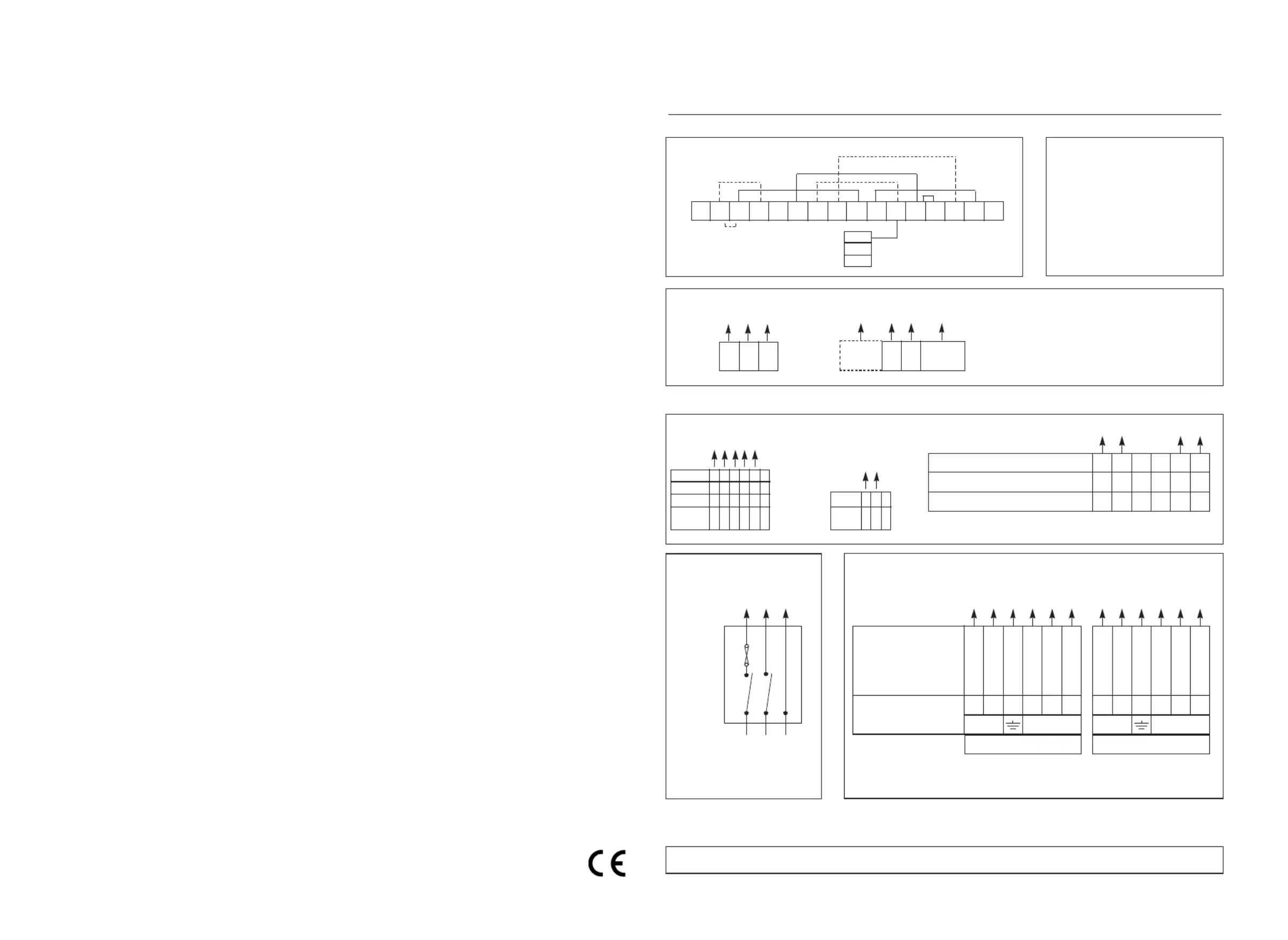

SM 400LP 112

SM 600LP 241

SM 805LP 522Tempus 6

SM 905LP 722Tempus 7

Lifestyle

Wiring Centre

Programmer

Cylinder

Thermostat

Boiler

Hot Water ValveHeating Valve

Pump

Room

Thermostat

B A

B A

HTG

VALVE

Invensys Controls Europe

Customer Service Tel: 0845 130 5522

Technical Helpline Tel: 0845 130 7722

Email: [email protected]

Website: www.draytoncontrols.co.uk
