Sida 1/26

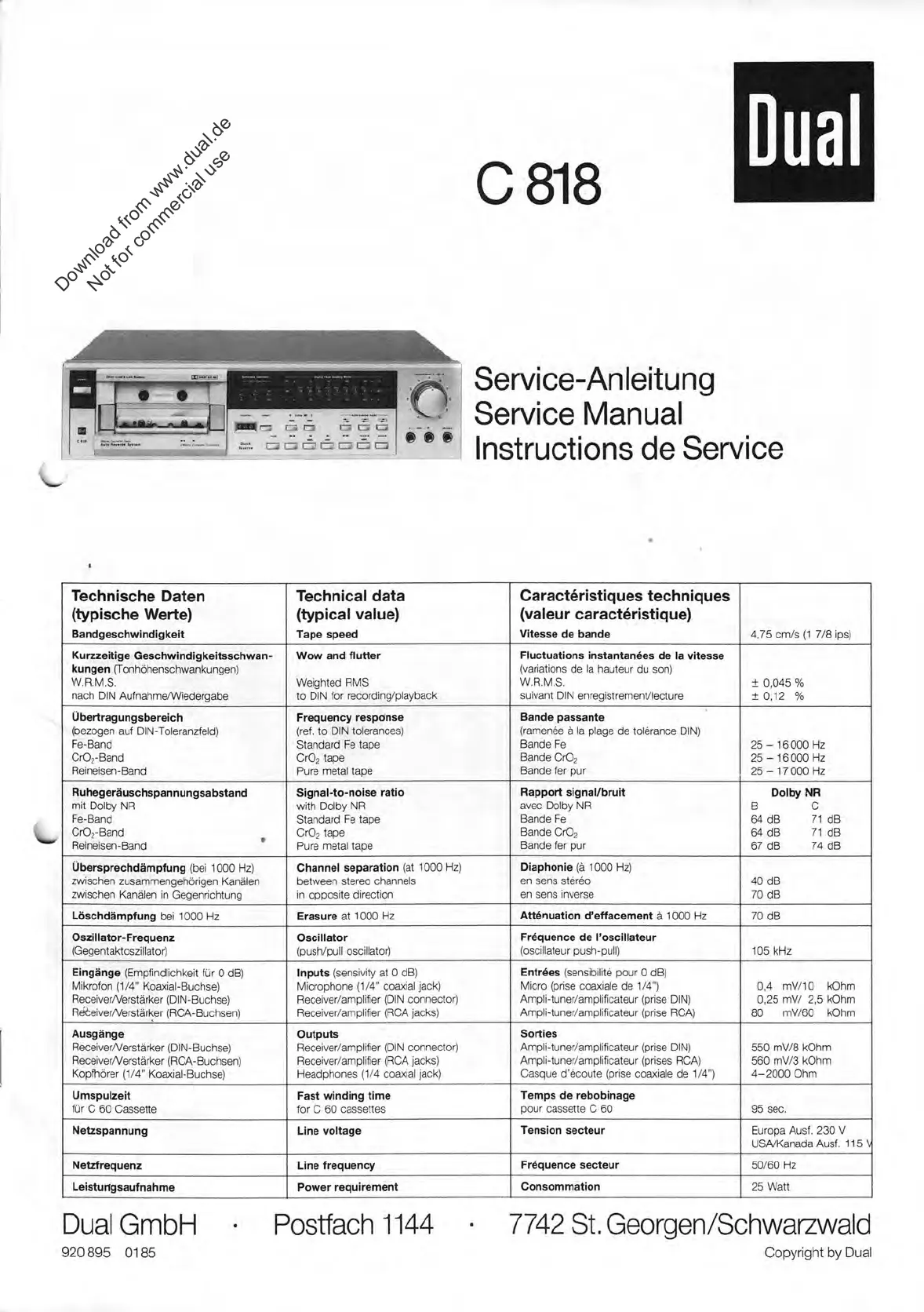

0818
Service
-Anleitung
-
Service
Manual
• •
lnstructions
de
Service
Dual
Technische
Daten
(typische
Werte)
Bandgeschwindigkeit
Technical
data
(typical
value)
Tape
speed
Caractöristiques
techniques
(valeur
caractöristique)
Vitesse
de
bande
4,75
cm/s
(1
7/8
ips)
Kurzzeitige
Geschwindigkeitsschwan-
kungen
(Tonhöhenschwankungen)
W.R.M.S.
nach
DIN
Aufnahme/Wiedergabe
Wow
and
flutter
Weighted
RMS
to
DIN
for
recording/playback
Fluctuations
instantanöes
de
la
vitesse
(variations
de
la
hauteur
du
son)
W.R.M.S.
suivant
DIN
enregistrement/lecture
±
0,045
%
±
0,12
%
Übertragungsbereich
(bezogen
auf
DIN
-Toleranzfeld)
Fe
-Band
Cr0
2
-Band
Reineisen-Band
Frequency
response
(ref.
to
DIN
tolerances)
.
Standard
Fe
tape
Cr0
2
tape
Pure
metal
tape
Bande
passante
(ramenae
ä
la
plage
de
tolärance
DIN)
Bande
Fe
Bande
Cr0
2
Bande
fer
pur
25
—
16
000
Hz
25
—
16
000
Hz
25
—
17
000
Hz
Ruhegeräuschspannungsabstand
mit
Dolby
NR
Fe
-Band
Cr0
2
-Band
•
Reineisen-Band
Signal-to-noise
ratio
with
Dolby
NR
Standard
Fe
tape
Cr0
2
tape
Pure
metal
tape
Rapport
signal/bruit
avec
Dolby
NR
Bande
Fe
Bande
Cr0
2
Bande
fer
pur
Dolby
NR
B
C
64
dB
71
dB
64
dB
71
dB
67
dB
74
dB
Übersprechdämpfung
(bei
1000
Hz)
zwischen
zusammengehörigen
Kanälen
zwischen
Kanälen
in
Gegenrichtung
Channel
separation
(at
1000
Hz)
between
stereo
channels
in
opposite
direction
Diaphonle
(ä
1000
Hz)
en
sens
störäo
en
sens
inverse
40
dB
70
dB
Löschdämpfung
bei
1000
Hz
Erasure
at
1000
Hz
Attonuation
d'effacement
ä
1000
Hz
70
dB
Oszillator-Frequenz
(Gegentaktoszillator)
Oscillator
(push/pull
oscillator)
Froquence
de
l'oscillateur
(oscillateur
push
-pull)
105
kHz
Eingänge
(Empfindlichkeit
für
0
dB)
Mikrofon
(1/4"
Koaxial
-Buchse)
ReceiverNerstärker
(DIN-Buchse)
RkeiverNerstärer
(RCA-Buchsen)
Inputs
(sensivity
at
0
dB)
Microphone
(1/4"
coaxial
jack)
Receiver/amplifier
(DIN
connector)
Receiver/amplifier
(RCA
jacks)
Entrdes
(sensibilitä
pour
0
dB)
Micro
(prise
coaxiale
de
1/4")
Ampli-tuner/amplificateur
(prise
DIN)
Ampli-tuner/amplificateur
(prise
RCA)
0,4
mV/10
kOhm
0,25
mV/
2,5
kOhm
80
mV/60
kOhm
Ausgänge
ReceiverNerstärker
(DIN-Buchse)
ReceiverNerstärker
(RCA-Buchsen)
Kopfhörer
(1/4"
Koaxial
-Buchse)
Outputs
Receiver/amplifier
(DIN
connector)
Receiver/amplifier
(RCA
jacks)
Headphones
(1/4
coaxial
jack)
Sorties
Ampli-tuner/amplificateur
(prise
DIN)
Ampli-tuner/amplificateur
(prises
RCA)
Casque
d'äcoute
(prise
coaxiale
de
1/4")
550
mV/8
kOhm
560
mV/3
kOhm
4-2000
Ohm
Umspulzeit
für
C
60
Cassette
Fast
winding
time
for
C
60
cassettes
Temps
de
rebobinage
pour
cassette
C
60
95
sec.
Netzspannung
Line
voltage
Tension
secteur
Europa
Ausf.
230
V
USA/Kanada
Ausf.
115
\d
Netzfrequenz
Line
frequency
Fröquence
secteur
50/60
Hz
Leistungsaufnahme
Power
requirement
Consommation
25
Watt
Dual
GmbH
•
Postfach
1144
•
7742
St.
Georgen/Schwarzwald
920
895
0185
Copyright
by
Dual
Download from www.dual.de
Not for commercial use
Abgleichanleitung
C
818
•
Adjustment
instructions
C
818
Signalquelle
Signal
source
Einstellung
Signalquelle
Signal
source
adjustment
Einstellung
Gerät
Unit
adjustment
Meßgerät
-Anschluß
Testgear
connection
Abgleichposition
Adjustment
position
Abgleich,
Bemerkung
Adjustment,
Remarks
Bandlauf
•
Tape
Run
Spiegelkassette
Mirror
cassette
Schrauben
A
u.
B
Screws
A
a.
B
Bandlauf
prüfen
Check
tape
run
Tape
Sensor
Meßkassette
2
Test
cassette
2
Play
Forward:
ON
DC-Voltmeter
an
DC-voltmeter
to
TP
2
(R
518)
VR
501
10-1,5V
DC
Bandzug
•
Tape
Tension
Bandzugmeßkassette
Torque
Meter
cassette
Play
Forward:
ON
VR
502
55
±
5
p/cm
Bandgeschwindigkeit
•
Tape
Speed
Meßkassette
1
Test
cassette
1
3150
Hz
Play
Forward:
ON
Frequenzzähler
an
Frequency
counter
to
OUTPUT
LJR
Steller
Motor
Motor
screw
3150
Hz,
—
0,5
%
Azimut
•
Azimuth
Meßkassette
21
Test
cassette
21
10
kHz
Play
Forward:
ON
NF-Voltmeter
an
AF-voltmeter
to
Output
LJR
Azimutschraube
F
Azimuth
screw
F
Maximum
mit
Lack
sichern
Lock
with
Lacquer
\
Play
Reverse:
ON
Azimutschraube
R
Azimuth
screw
R
Wiedergabepegel
•
Playback
Level
Meßkassette
21
Test
cassette
21
400
Hz
Dolby
Dolby
B:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
LJR
VR
101
VR
101'
560
mV
Oszillator,
HF-Sperrkrels
•
Oscillator,
RF-trap
IEC
IV-Kassette
IEC
IV-cassette
Met:
ON
Record:
ON
Frequenzzähler
an
Frequency
counter
to
TP
4
(R
307)
T
300
105
kHz
±
1
kHz
NF-Voltmeter
an
AF-voltmeter
to
TP
7
TP
8
L102
L102'
Minimum
HF
Minimum
RF
Aufnahmepegel
•
Record
Level
NF-Generator
an
AF-generator
to
INPUT
L/R
400
Hz
ca.
150
mV
BASF
S
4592
A
IEC
II
Cr:
ON
Record:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
L/R
Record
Level
560
mV
OUTPUT
UR,
Odb
LED
Meter
VR
102
VR
102'
560
mV
HF-Vormagnetisierung
•
RF-Magnetic-Biasing
Cr:
ON
Record:
ON
NF-Voltmeter
an
AF-voltmeter
to
TP
5
(R
120)
TP
6
(R
120)
VR
103
VR
103'
Vorpegel
ca.
60
mV
Pre
Level
appr.
60
mV
NF-Generator
an
AF-generator
to
INPUT
LJR
400
Hz,
10
kHz
100
mV
BASF
S
4592
A
IEC
II
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
L/R
Record
Level
56
mV
OUTPUT
1JR
VR
103
VR
103'
Bei
Wiedergabe
muß
der
10
kHz
Pegel
dem
400
Hz
Pegel
entsprechen.
Mehr
Höhen
=
gegen
den
Uhrzeigersinn
drehen.
Adjust
to
level
symmetrie
on
playback
test
frequency,
at
treble
emphasis:
tum
counter
clockwise
Meßkassette
1:
Gleichlaufkassette
3150
Hz
Meßkassette
2:
Schwarzes
Leergehäuse
ohne
Vorlauf-
und
Magnetband
Meßkassette
21:
400
Hz
Dolby-Pegel,
200
nWb/m
400
Hz
—
20
dB,
10
kHz
—
20
dB
Bezeichnung:
VR
103
=
linker
Kanal
VR
103'
=
rechter
Kanal
Test
cassette
1:
Tape
speed
test
cassette
3150
Hz
Test
cassette
2:
Empty
black
cassette
housing
without
Leader-
and
magnetic
tape
Test
cassette
21:
400
Hz
Dolby-Level,
200
nWb/m
400
Hz
—
20
dB,
10
,
kHz
—
20
dB
Signification:
VR
103
=
left
channel
VR
103'
=
right
channel
Bandsorten:
IEC
I
BASF
LH
Super
I
IEC
II
BASF
Cr
Super
II
IEC
IV
TDK
MA
2

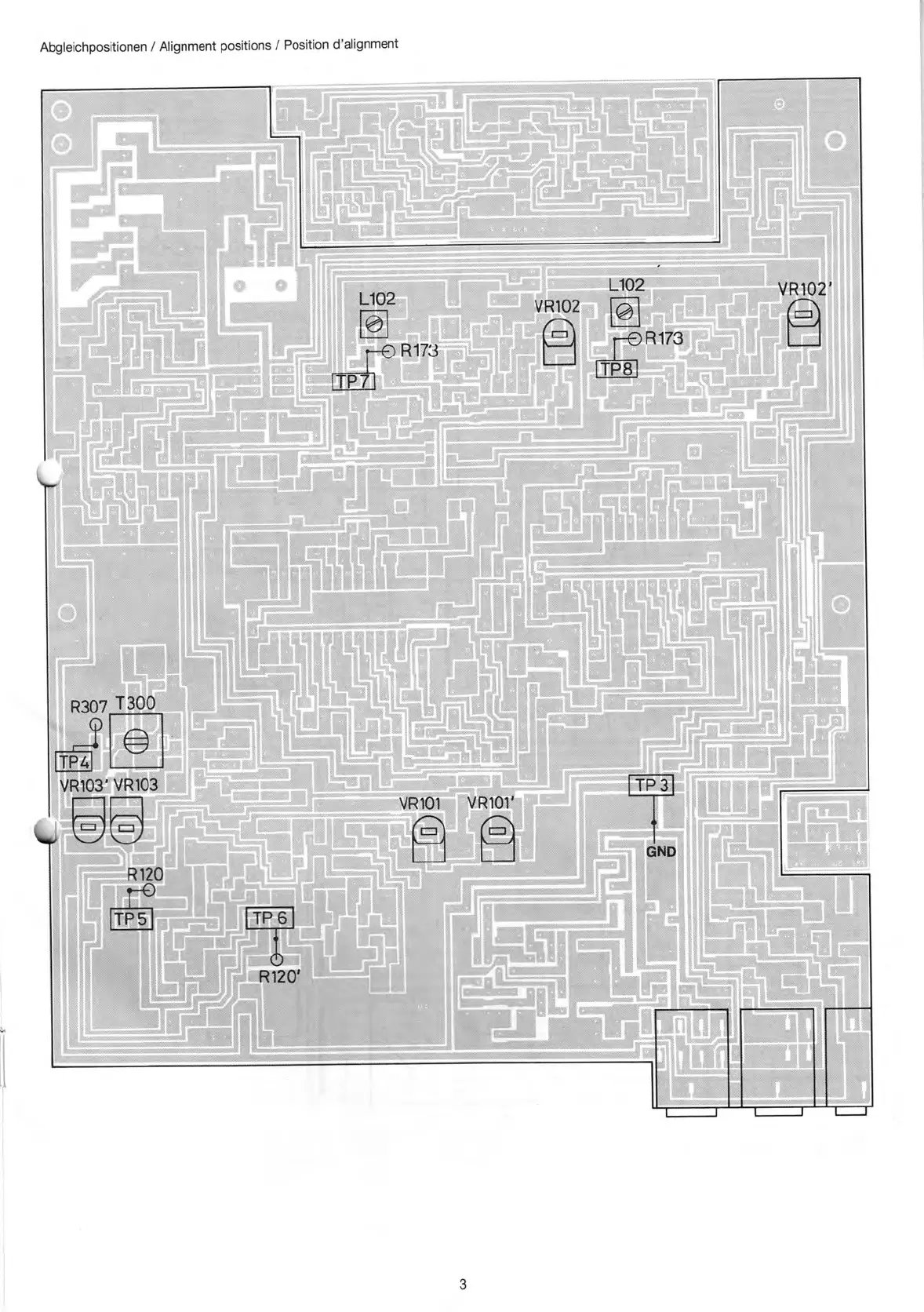

Abgleichpositionen
/
Alignment
positions
/
Position
d'alignment
VR103'
VR103
3
