Edimax IGS-5208 Bruksanvisning
Läs gratis den bruksanvisning för Edimax IGS-5208 (15 sidor) i kategorin brytare. Guiden har ansetts hjälpsam av 2 personer och har ett genomsnittsbetyg på 4.0 stjärnor baserat på 1.5 recensioner. Har du en fråga om Edimax IGS-5208 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/15

IGS- -5408P/ IGS-5416P 5208/ IGS
Quick Installation Guide
02-2019 / V1.0

1
Product Information
I-1. Overview
The Edimax Pro IGS- -5208, IGS 5408P and IGS-5416P industrial Gigabit web managed switch come
with 8 PoE+ ports (IGS 5408P and IGS 5416P only- - ) and 2 or 4 SFP slots for high-speed Gigabit,
long-range copper or optical connections and for enduring, reliable, flexible industrial network
deployment. Supporting the redundancy of network and power, IGS series industrial switch protects
the system with uninterrupted data transmission and damage to ensure the network connection
reliability.
Dedicated ruggedized IP30-rated housing with compact aluminum alloy case to use in the harsh
environment with -40~75°C to endure wide temperature & surges range, IEC certified vibrations,
shock and free fall, industrial-grade EMC S /EM tests. It is the ideal solution for industries networks
such as automotive, factory automation, oil and gas, mining, military, transportation, substation,
energy and outdoor applications of railways, roads, tunnels, smart cities, city surveillance and traffic
monitoring.
With smart and secure features in SNMP v1/v2c/v3, PoE PD Alive Check (IGS-5408P and IGS-5416P
only), IGMP Snooping v1/v2/v3, DHCP Snooping, QoS, CoS, STP, 802.1Q VLAN, Link Aggregation
Control Protocol (LACP), Rate Control, IPv4/IPv6, Port Trunk, Mirror and etc., the IGS 5416P web -
managed switch that makes managing your network easy and provides a cost effective, reliable,
scalable and secure switch solution for small to medium industrial networks.
I-2. Package Contents
1
IGS IGS- 5208 or - 5408P or
IGS- 5416P Switch
2
Wall-Mount Kit
3
Console Cable
4
DIN-Rail Kit
5
DC Power Terminal Block x 2
6
Quick Installation Guide

2
I-3. Hardware Overview

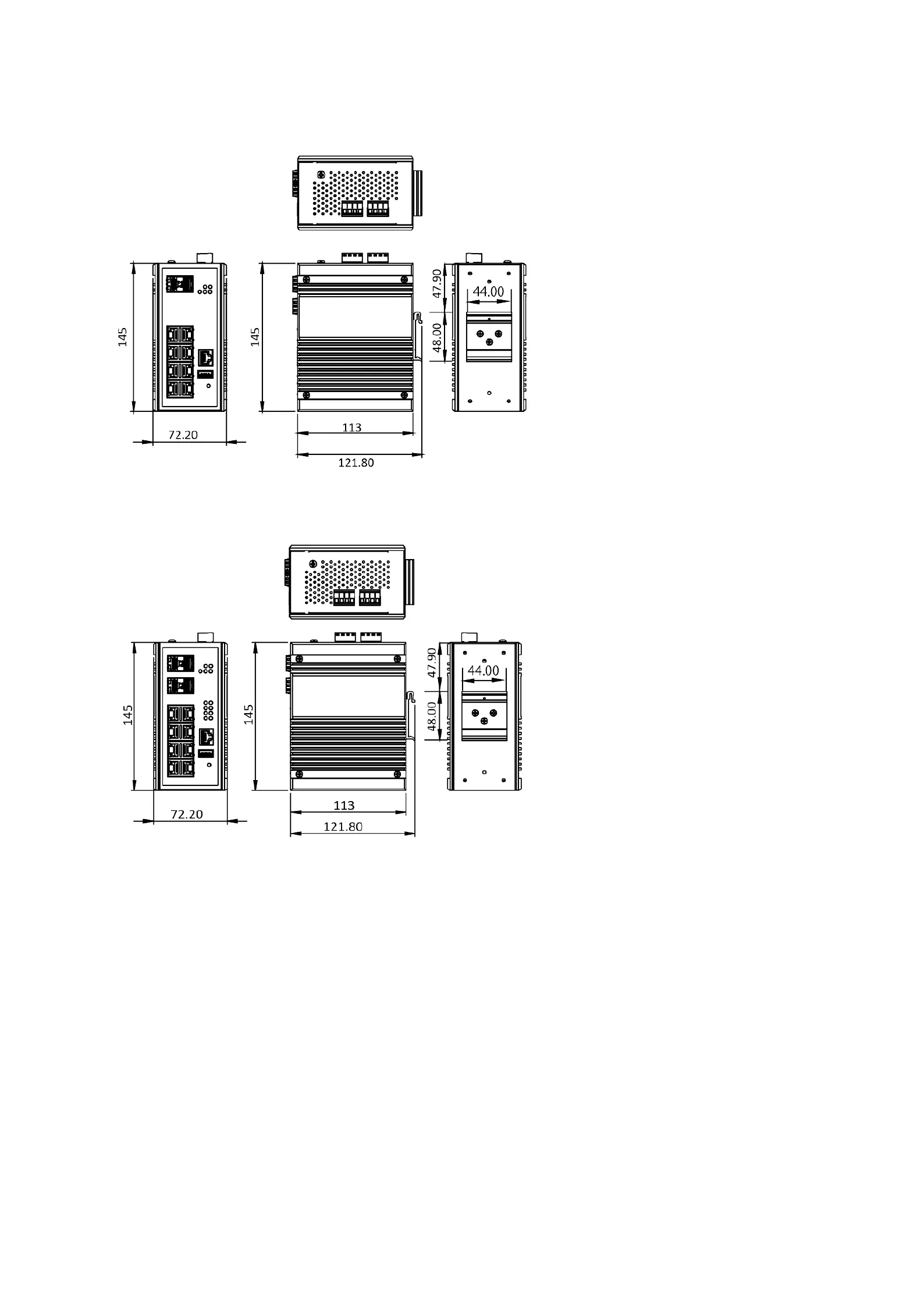

1. Dimension
IGS .20-5208: 145 mm (H) x 72 mm (W) x 113 mm (D)
IGS- 5408P: 2.20145 mm (H) x 7 mm (W) x 113 mm (D)
Produktspecifikationer
Varumärke: | Edimax |
Kategori: | brytare |
Modell: | IGS-5208 |
Vikt: | 850 g |
Bredd: | 145 mm |
Djup: | 72.2 mm |
Höjd: | 113 mm |
LED-indikatorer: | Activity, Link, Power |
Lösenordsskydd: | Ja |
Strömförbrukning (max): | 12.24 W |
Certifiering: | IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8; RoHS; FCC 15 B A, CE EN 55032 A; IEC60068-2-6; IEC60068-2-27; IEC60068-2-32 |
Återställningsknapp: | Ja |
Medeltid mellan fel (MTBF): | 100000 h |
Antal VLAN: | 4096 |
Konsolport: | RJ-45 |
Portspegling: | Ja |
Full duplex: | Ja |
DHCP-funktioner: | DHCP server, DHCP relay, DHCP client |
Reläutgångar: | 1 |
Telnet: | Ja |
Produktens färg: | Svart |
Strömförsörjning via Ethernet (PoE) stöd: | Nej |
Effekt skyddsfunktioner: | Overload, Reverse polarity |
Temperatur vid drift: | -40 - 75 ° C |
Temperaturintervall (förvaring): | -40 - 80 ° C |
Intervall för relativ operativ luftfuktighet: | 10 - 95 % |
Fuktighet (förvaring): | 10 - 90 % |
VLAN-stöd: | Ja |
Internationellt skydd (IP) kod: | IP30 |
Kryptering/säkerhet: | SNMP, SNMPv3, SSH-2, SSL/TLS |
Material, hölje: | Gjuten aluminium |
Firmware kan uppgraderas: | Ja |
Antal USB 2.0 anslutningar: | 1 |
Kommunikationsstandarder: | IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Stöd för garanterad tjänstekvalitet (QoS): | Ja |
Harmonized System (HS)-kod: | 85176990 |
VLAN-funktioner: | Tagged VLAN, Port-based VLAN |
IGMP-snooping: | Ja |
Åtkomstkontrollista (ACL): | Ja |
Multicast-stöd: | Ja |
Adresstabellstorlek: | 16000 poster |
Jumboramar: | 16000 |
Jumbo Frames stöd: | Ja |
Switch kapacitet: | 20 Gbit/s |
Hastighet vid vidarebefordran: | 14.88 Mpps |
Broadcast Storm-kontroll: | Ja |
STP (Spanning Tree Protocol): | Ja |
10G stöd: | Nej |
Flödeskontroll: | Ja |
Antal grundläggande RJ-45 Ethernet-portar: | 8 |
Typ av grundläggande RJ-45 Ethernet-portar: | Gigabit Ethernet (10/100/1000) |
Switch typ: | hanterad |
Lagra-och-vidarebefordra: | Ja |
Länkaggregering: | Ja |
Antal SFP-modulplatser: | 2 |
IPv4- och IPv6-funktioner: | Dual stack IPv4/IPv6 |
Fiberoptiska kontakten: | SFP |
Fiber Ethernet-kablar teknik: | 1000BASE‑LX, 1000BASE‑SX |
Elektromagnetisk kompatibilitet: | 61000-6-2, 61000-6-4 |
Koppar Ethernet-kablar teknik: | 10BASE-T, 100BASE-TX, 1000BASE-T |
DIN-skena: | Ja |
Likströmsdriftspänning: | 12 - 48 V |
Paketförmedlingshastighet (1 Gbps): | 1488000 pps |
Algoritmer för schemaläggning av köer: | SP, SPQ, WRR+SP, Weighted Round Robin (WRR) |
Paketförmedlingshastighet (10 Mbps): | 14880 pps |
Paketförmedlingshastighet (100 Mbps): | 148800 pps |
