Sida 1/126

CE-BC 4 M / CE-BC 6 M

CE-BC 10 M

Art.-Nr.: 10.022.25 (CE-BC 4 M) I.-Nr.: 11018

Art.-Nr.: 10.022.35 (CE-BC 6 M) I.-Nr.: 11018

Art.-Nr.: 10.022.45 (CE-BC 10 M) I.-Nr.: 11018

D Originalbetriebsanleitung

Batterie-Ladegerät

GB Original operating instructions

Battery charger

F Instructions d’origine

Chargeur de batterie

I Istruzioni per l’uso originali

Carica batteria

DK/ Original betjeningsvejledning

N Batterilader

S Original-bruksanvisning

Batteriladdare

CZ Originální návod k obsluze

Nabíje ka bateriíč

SK Originálny návod na obsluhu

Batériová nabíjačka

NL Originele handleiding

Batterijlader

E Manual de instrucciones original

Cargador de batería

FIN Alkuperäiskäyttöohje

Akkulaturi

SLO Originalna navodila za uporabo

Baterijski polnilec

H Eredeti használati utasítás

Akkumulátor-tölt készülékő

RO Instruc iuni de utilizare originale ţ

Aparat de înc rcat bateriiă

GR Πρωτότυπες Οδηγίες χρήσης

Φορτιστικο μπαταριας

Anl_CE_BC_4_10_M_SPK9.indb 1

Anl_CE_BC_4_10_M_SPK9.indb 1Anl_CE_BC_4_10_M_SPK9.indb 1 28.03.2019 10:26:45

28.03.2019 10:26:45

28.03.2019 10:26:4528.03.2019 10:26:45

- 2 -

Anl_CE_BC_4_10_M_SPK9.indb 2

Anl_CE_BC_4_10_M_SPK9.indb 2Anl_CE_BC_4_10_M_SPK9.indb 2 28.03.2019 10:26:51

28.03.2019 10:26:51

28.03.2019 10:26:5128.03.2019 10:26:51

- 3 -

80%

8 Ah 2 h

20 Ah 5 h

40 Ah 10 h

80 Ah 20 h

F G

A B C D

2 1

CE-BC 4 M

Anl_CE_BC_4_10_M_SPK9.indb 3

Anl_CE_BC_4_10_M_SPK9.indb 3Anl_CE_BC_4_10_M_SPK9.indb 3 28.03.2019 10:26:51

28.03.2019 10:26:51

28.03.2019 10:26:5128.03.2019 10:26:51

- 4 -

1 2 3

3,15A

80%

12 Ah 2 h

30 Ah 5 h

60 Ah 10 h

120 Ah 20 h

CE-BC 6 M

80%

20 Ah 2 h

50 Ah 5 h

100 Ah 10 h

200 Ah 20 h

CE-BC 10 M

k Vom Netz trennen, bevor Verbindungen zur Batterie geschlossen oder geöﬀ net werden.

ACHTUNG: Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für

ausreichende Belüftung sorgen.

t Disconnect from the mains supply before connecting or disconnecting the battery to or

IMPORTANT: Explosive gases. Avoid ﬂ ames and sparks. Provide good ventilation during

the charging process.

Anl_CE_BC_4_10_M_SPK9.indb 4

Anl_CE_BC_4_10_M_SPK9.indb 4Anl_CE_BC_4_10_M_SPK9.indb 4 28.03.2019 10:26:52

28.03.2019 10:26:52

28.03.2019 10:26:5228.03.2019 10:26:52

- 5 -

Gefahr!

Beim Benutzen von Geräten müssen einige Si-

cherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen

Sie diese Bedienungsanleitung / Sicherheitshin-

weise deshalb sorgfältig durch. Bewahren Sie die-

se gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an an-

dere Personen übergeben sollten, händigen Sie

diese Bedienungsanleitung / Sicherheitshinweise

bitte mit aus. Wir übernehmen keine Haftung für

Unfälle oder Schäden, die durch Nichtbeachten

dieser Anleitung und den Sicherheitshinweisen

entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden

Sie im beiliegenden Heftchen!

Gefahr!

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für

die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und

darüber sowie von Personen mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich

des sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden Gefah-

ren verstehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung dürfen

nicht von Kindern ohne Beaufsichtigung durchge-

führt werden.

Entsorgung

Batterien: Nur über KFZ-Werkstätten, spezielle

Annahmestellen oder Sondermüll-Sammelstellen.

Erkundigen Sie sich in der örtlichen Gemeinde.

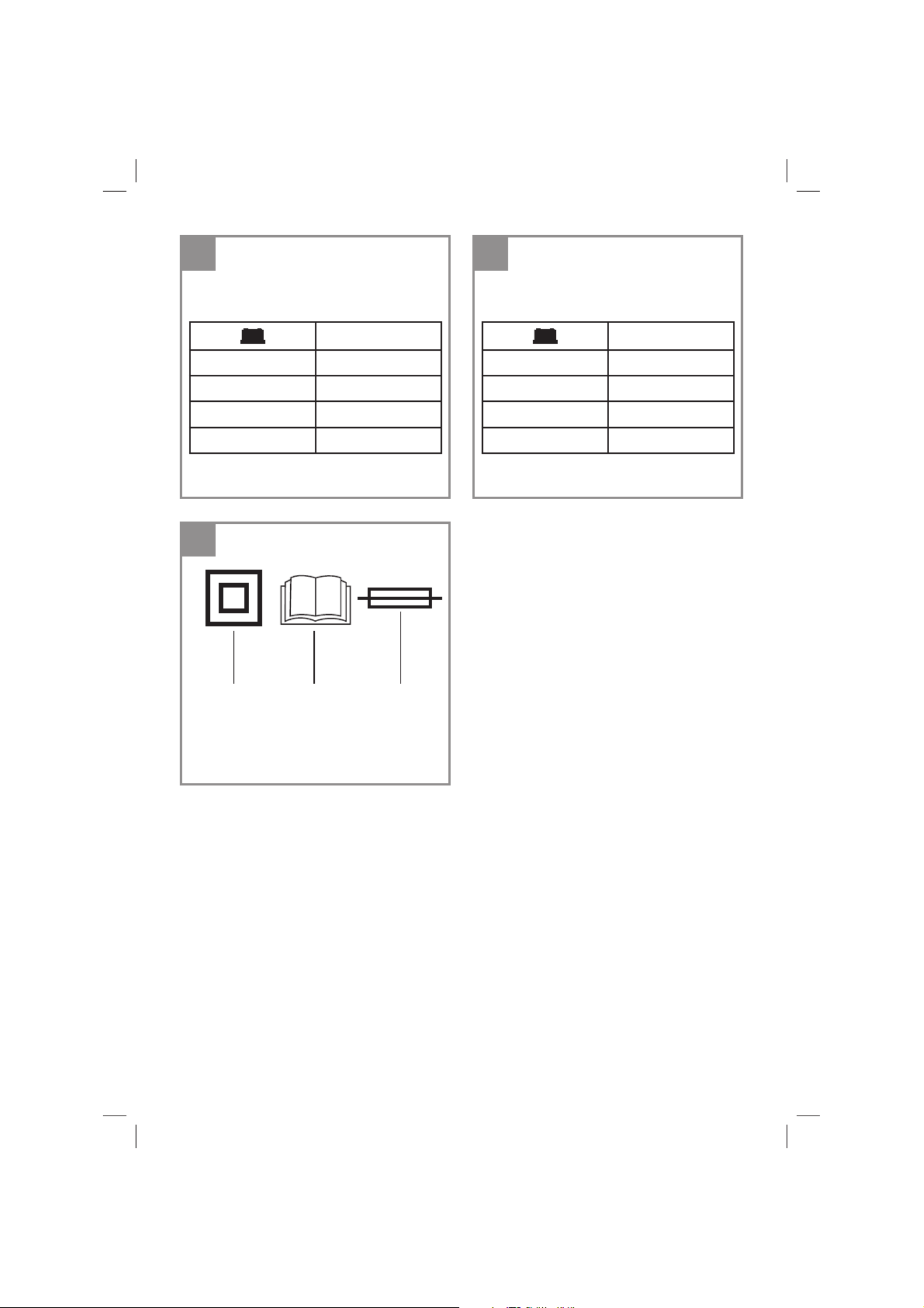

Erklärung des Hinweisschildes auf dem Ge-

rät (siehe Bild 4)

1 = Gerät ist schutzisoliert

2 = WARNUNG – Zur Verringerung eines

Verletzungsrisikos Bedienungsanleitung

lesen!

3 = Sicherungswert auf Elektronikplatine

4 = Vom Netz trennen, bevor Verbindungen zur

Batterie geschlossen oder geöﬀ net werden.

ACHTUNG: Explosive Gase. Flammen und

Funken vermeiden. Während des Ladens für

ausreichende Belüftung sorgen.

2. Gerätebeschreibung und

Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1 Funktionstaster

2 LCD-Anzeige

3 Ladekabel schwarz (-)

4 Ladekabel rot (+)

5 Aufhängeöse

6 Netzleitung

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie

das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial so-

wie Verpackungs-/ und Transportsicherungen

(falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollstän-

dig ist.

• Kontrollieren Sie das Gerät und die Zubehör-

teile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglich-

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein

Kinderspielzeug! Kinder dürfen nicht mit

Kunststoﬀ beuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Er-

stickungsgefahr!

• Originalbetriebsanleitung

• Sicherheitshinweise

3. Bestimmungsgemäße

Verwendung

Das Ladegerät ist zum Laden von nicht wartungs-

freien oder wartungsfreien 12V Bleisäurebatte-

rien (Nass- / Ca/Ca- / EFB- Batterien) sowie für

Bleigel- und AGM-Batterien, die bei Kraftfahrzeu-

gen eingesetzt werden, bestimmt.

Das 12V M Ladeprogramm ist zur Erhaltungsla-

dung und Ladung von Batterien mit kleiner Batte-

riekapazität geeignet. Mit der SUPPLY Funktion

kann das Gerät auch zur Puﬀ er-Stromversorgung

Anl_CE_BC_4_10_M_SPK9.indb 5

Anl_CE_BC_4_10_M_SPK9.indb 5Anl_CE_BC_4_10_M_SPK9.indb 5 28.03.2019 10:26:52

28.03.2019 10:26:52

28.03.2019 10:26:5228.03.2019 10:26:52

- 6 -

z.B. während eines Batteriewechsels oder zum

Betrieb von 12V d.c. Verbrauchern (max. Strom-

aufnahme beachten) verwendet werden. Das

RECOND Programm ist ausschließlich zur Wie-

derbelebung tiefentladener Bleisäurebatterien

(nicht für AGM und GEL Batterien) bestimmt.

Verwenden Sie dieses Programm nur kurzzeitig

und unter Aufsicht.

Das Gerät darf nicht zum Laden von Lithium-Ei-

senphosphat-Akkus (z.B. LiFePO4) oder anderen

Lithium Akkus verwendet werden. Das Gerät ist

nur für den mobilen Gebrauch und nicht für den

Einbau in Wohnwagen, Wohnmobil oder ähnli-

chen Fahrzeugen bestimmt. Das Ladegerät ist vor

Regen und Schnee zu schützen.

Das Gerät darf nur nach dessen Bestimmung ver-

wendet werden. Jede weitere darüber hinausge-

hende Verwendung ist nicht bestimmungsgemäß.

Für daraus hervorgerufene Schäden oder Verlet-

zungen aller Art haftet der Benutzer/Bediener und

nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim-

mungsgemäß nicht für den gewerblichen, hand-

werklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung,

wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

4. Technische Daten

CE-BC 4 M

Netzspannung: ........................220-240 V ~ 50Hz

Nenn-Aufnahmeleistung max.: .................... 70 W

Nenn-Ausgangsspannung: ....................12 V d.c.

Nenn-Ausgangsstrom: ...................................4 A

Batteriekapazität „STD/AGM/Winter“: .10-120 Ah

Batteriekapazität „12V M“ (max. 1A): .......2-32 Ah

Funktion “SUPPLY” Ausgang max.: ................ 3 A

Ladeprogramm “RECOND”: .....15,3 V d.c. / 1,5 A

Schutzklasse: .................................................... II

Schutzart: ..................................................... IP65

Umgebungstemperatur: .................- 20°C – 40°C

CE-BC 6 M

Netzspannung: ........................220-240 V ~ 50Hz

Nenn-Aufnahmeleistung max.: .................. 100 W

Nenn-Ausgangsspannung: ....................12 V d.c.

Nenn-Ausgangsstrom: ...................................6 A

Batteriekapazität „STD/AGM/Winter“: .20-150 Ah

Batteriekapazität „12V M“ (max. 1A): .......2-32 Ah

Funktion “SUPPLY” Ausgang max.: ................ 5 A

Ladeprogramm “RECOND”: .....15,3 V d.c. / 1,5 A

Schutzklasse: .................................................... II

Schutzart: ..................................................... IP65

Umgebungstemperatur: .................- 20°C – 40°C

CE-BC 10 M

Netzspannung: ........................220-240 V ~ 50Hz

Nenn-Aufnahmeleistung max.: .................. 160 W

Nenn-Ausgangsspannung: ....................12 V d.c.

Nenn-Ausgangsstrom: .................................10 A

Batteriekapazität „STD/AGM/Winter“: .30-200 Ah

Batteriekapazität „12V M“ (max. 2 A): ......3-60 Ah

Funktion “SUPPLY” Ausgang max.: ................ 8 A

Ladeprogramm “RECOND”: .....15,3 V d.c. / 2,5 A

Schutzklasse: .................................................... II

Schutzart: ..................................................... IP65

Umgebungstemperatur: .................- 20°C – 40°C

5. Bedienung

Überzeugen Sie sich vor dem Anschließen, dass

die Daten auf dem Datenschild mit den Netzdaten

übereinstimmen.

Gefahr! Laden Sie keine gefrorenen Batterien.

Beachten Sie bitte die Hinweise in den

Bedienungsanleitungen für Auto, Radio,

Navigationssystem usw.

Hinweis zur Automatikladung

(nur Ladeprogramme 12V STD, 12V AGM, 12V

Winter, 12 V M)

Das Ladegerät ist ein Microprozessor gesteu-

ertes Automatikladegerät, d.h. es ist besonders

zum Laden von wartungsfreien Batterien sowie

zur Langzeitladung und zur Ladeerhaltung von

Batterien, die nicht ständig in Gebrauch sind,

z.B. für Oldtimer, Freizeitfahrzeuge, Traktorrasen-

mäher und dergleichen, geeignet. Aufgrund des

integrierten Mikroprozessors erfolgt das Laden in

mehreren Stufen. Die letzte Ladestufe, die Erhal-

Anl_CE_BC_4_10_M_SPK9.indb 6

Anl_CE_BC_4_10_M_SPK9.indb 6Anl_CE_BC_4_10_M_SPK9.indb 6 28.03.2019 10:26:52

28.03.2019 10:26:52

28.03.2019 10:26:5228.03.2019 10:26:52

- 7 -

tungsladung, hält die Batteriekapazität bei 95 –

100 % und damit die Batterie immer vollgeladen.

Der Ladevorgang muss nicht überwacht werden.

Lassen Sie dennoch bei Ladung über einen län-

geren Zeitraum die Batterie nicht unbeaufsichtigt,

damit Sie bei einer Störung das Ladegerät per

Hand vom Stromnetz trennen können.

5.1 Erklärung der Symbole (Abb. 2)

A Laden einer 12V Batterie (Bleisäure Batterie

und GEL Batterie).

B Laden einer 12V AGM Batterie.

C Laden einer 12V Batterie (Bleisäure Batterie,

AGM Batterie und GEL Batterie) im

Wintermodus bei einer Umgebungstempe-

ratur von – 20°C bis +5°C. Gefahr! Laden Sie

keine gefrorenen Batterien.

D Laden einer 12V Batterie (Bleisäure Batterie,

AGM Batterie und GEL Batterie) im Ladeer-

haltungsmodus.

E Ladespannung in Volt, Batterie defekt (BAt)

/ vollgeladen (FUL) / verpolt angeschlossen

oder Kurzschluss an Klemmen (Err)

F Wiederherstellung der Ladefähigkeit entla-

dener Bleisäurebatterien mit erhöhter Lade-

spannung

G Klemmen falsch angeklemmt (verpolt) oder

Kurzschluss

H Spannungsversorgung z.B. bei Batteriewech-

sel

K Ladezustand der Batterie in Prozent (1 Teil-

strich = 25%) und Ladevorgang (Teilstrich

leuchtet = Batterie hat den Ladezustand

erreicht, Teilstrich im Batteriesymbol blinkt

= Batterie wird auf nächsten Ladezustand

geladen, alle Teilstriche leuchten = Batterie ist

vollgeladen).

5.2 Ladeprogramme einstellen (Abb. 2)

Hinweise:

• Durch Drücken der „Mode“-Taste (Abb. 1/Pos.

1) wird auf die verschiedenen Programme

umgeschaltet. Das dem Programm entspre-

chende Symbol erscheint im Display. Die

Batterien werden mit dem angezeigten Pro-

gramm geladen.

• Um zum RECOND Programm zu gelangen,

drücken Sie die „Mode“–Taste für 5 Sekun-

den.

• Um vom RECOND Programm oder der

SUPPLY Funktion zum 12V STD Programm

zurück zu gelangen drücken Sie die „Mode“–

Taste ebenfalls für 5 Sekunden.

• Ist die Spannung der Batterie kleiner 3,5 V

oder größer 15 V, ist die Batterie nicht zum

Laden geeignet oder defekt. Die Meldung

„BAt“ erscheint im LCD-Display. Das Symbol

„G“ blinkt. Auch andere Batteriefehler können

dazu führen, dass die Batterie nicht geladen

werden kann.

• Ist während der SUPPLY Funktion ein Kurz-

schluss zwischen den Ladeklemmen vorhan-

den, erscheint die Meldung „Lo V“ im LCD

Display. Das Symbol „G“ blinkt.

• Bei entfernen des Ladegerätes von der

Steckdose wird das zuletzt eingestellte Lade-

programm gespeichert (außer RECOND und

SUPPLY) und ist beim nächsten Benutzen

voreingestellt.

• Nur CE-BC 4M: Werden die Ladezangen mit

der Batterie verbunden, zieht das Ladegerät

einen sehr geringen Strom aus der Batterie

und es erscheint kurz das LCD Display. Dies

ist kein Fehler.

5.2.1 Standardladeprogramme

A) 12V STD: Ladeprogramm für Bleisäurebatteri-

en (Nass-, Ca/Ca-, EFB-Batterien) und Gel Batte-

rien. Nach Erstinbetriebnahme des Ladegerätes

erscheint 12V STD im Display.

B) 12V AGM: Ladeprogramm für AGM Batterien

„Mode“-Taste drücken –> umschalten von 12V

STD auf 12V AGM Ladeprogramm

5.2.2 Spezielle Ladeprogramme

C) Winter: Empfohlenes Ladeprogramm bei

kalter Witterung (-20°C - +5°C Umgebungstem-

peratur) für normale Bleisäurebatterien (Nass- /

Ca/Ca- Batterien)

„Mode“-Taste drücken –> umschalten von 12V

AGM auf „Winter“ Ladeprogramm

D) 12V M: Ladeprogramm für Batterien mit

kleiner Kapazität (s. Technische Daten) und zur

Erhaltungsladung aller unter 3. Bestimmungsge-

mäße Verwendung genannter Batterien.

„Mode“-Taste drücken –> umschalten von „Win-

ter“ auf „12 M“ Ladeprogramm

F) RECOND: Ladeprogramm mit erhöhter La-

deschlussspannung und Konstantstromladung,

ausschließlich zur Wiederherstellung der Ladefä-

higkeit tiefentladener Bleisäurebatterien.

Der RECOND-Vorgang muss halbstündlich kon-

trolliert werden und darf die Dauer von 4h nicht

überschreiten. Beachten Sie die Hinweise des

Batterieherstellers.

Anl_CE_BC_4_10_M_SPK9.indb 7

Anl_CE_BC_4_10_M_SPK9.indb 7Anl_CE_BC_4_10_M_SPK9.indb 7 28.03.2019 10:26:52

28.03.2019 10:26:52

28.03.2019 10:26:5228.03.2019 10:26:52

- 8 -

Wichtig! Um zu diesem Programm zu gelangen,

muss die „Mode“-Taste (Abb. 1/Pos. 1) 5 Sekun-

den lang gedrückt werden.

Warnung!

• Durch Gasung entsteht Knallgas – Explo-

sionsgefahr! Auf gute Belüftung achten.

• Das RECOND Programm nur bei einer Blei-

säurebatterie und nur so wie nachfolgend

beschrieben verwenden. Achten Sie darauf

keine Batteriesäure zu verschütten. Batterie-

säure ist ätzend. Sicherheitshinweise beach-

ten.

• Keinesfalls bei einer Batterie geschlossener

Bauart (VRLA Batterie wie z.B. AGM- oder

GEL Batterie) verwenden. Beachten Sie die

Hinweise des Batterieherstellers.

• Nur bei einer freistehenden, ausgebauten

Batterie und nicht im eingebauten Zustand

mit Verbindung zur Bordelektronik ihres Kfz

verwenden. Erhöhte Ladespannung kann die

Bordelektronik beschädigen. Beachten Sie

die Bedienungsanleitung Ihres Kfz bzw. wen-

den Sie sich an Ihren Kfz-Hersteller.

RECOND Ladeprogramm verwenden

• Schließen Sie das Ladegerät wie unter Ab-

schnitt 5.3 beschrieben an eine Bleisäurebat-

terie an und kontrollieren Sie den Ladevor-

gang halbstündlich.

• Nach spätestens 4h oder sobald die Batterie

hörbar gast (blubbert), entfernen Sie das La-

degerät wie unter Abschnitt 5.3 beschrieben.

• Überprüfen Sie, falls möglich, den Säures-

tand und füllen Sie, falls möglich, die Batterie-

zellen ggf. nur mit destilliertem Wasser nach.

Der Säurestand liegt idealerweise zwischen

dem aufgedruckten max. und min. Wert und

sollte für alle Zellen identisch sein. Schrauben

Sie die Batteriestopfen, falls vorhanden, wie-

der fest.

5.2.3 Zusätzliche Funktion

H) SUPPLY: Zur 12V Gleichspannungsversor-

gung z.B. bei Batterietausch oder zum Betrieb

von 12V d.c. Verbrauchern.

„Mode“-Taste drücken –> umschalten von RE-

COND auf SUPPLY Funktion

Warnung! Der Verpolungsschutz steht nicht zu

Verfügung. Bei Verpolung besteht die Gefahr

von Schäden am Ladegerät und an der Batterie

/ Bordnetz des Kfz bzw. am angeschlossenen

Verbraucher. Achten Sie unbedingt auf die richti-

ge Polarität beim Anschließen. Beachten Sie die

max. Stromaufnahme (s. Technische Daten) des

Verbrauchers.

Hinweise:

• Die zur Verfügung gestellte Gleichspannung

(im Display angezeigt) ist lastabhängig und

beträgt ohne Belastung ca. 14,5 V.

• Die Funktion ist für Verbraucher, die an einem

Kfz-Zigarettenanzünder betrieben werden,

nutzbar.

• Beachten Sie die Bedienungsanleitung Ihres

12 V Verbrauchers.

5.3 Laden der Batterie:

• Lösen oder entnehmen Sie die Batteriestop-

fen (falls vorhanden) von der Batterie.

• Überprüfen Sie den Säurestand Ihrer Batterie.

Falls notwendig füllen Sie destilliertes Wasser

ein (falls möglich). Achtung! Batteriesäure ist

ätzend. Säurespritzer sofort mit viel Wasser

gründlich abspülen, notfalls einen Arzt auf-

suchen.

• Schließen Sie zuerst das rote Ladekabel

an den Pluspol der Batterie an.

• Anschließend wird das schwarze Ladekabel

entfernt von Batterie und Benzinleitung an der

Karrosserie angeschlossen.

• Warnung! Im Normalfall ist der negative

Batteriepol mit der Karosserie verbunden und

Sie gehen zum Laden wie zuvor beschrieben

vor. Im Ausnahmefall kann es möglich sein,

dass der positive Batteriepol mit der Karosse-

rie verbunden ist (positive Erdung). In diesem

Fall schließen Sie das schwarze Ladekabel

am Minuspol der Batterie an. Anschließend

verbinden Sie das rote Ladekabel, entfernt

von Batterie und Benzinleitung, mit der Ka-

rosserie.

• Nachdem die Batterie an das Ladegerät an-

geschlossen ist, können Sie das Ladegerät

an eine Steckdose (s. Technische Daten)

anschließen. Sie können jetzt die Ladeein-

stellungen ändern (s. Abschnitt 5.2).

• Achtung! Durch das Laden kann gefährli-

ches Knallgas entstehen, daher während des

Ladens Funkenbildung und offenes Feuer

vermeiden. Explosionsgefahr! Achten Sie auf

gute Belüftung in den Räumen.

• Erscheint im LCD Display „FUL“ (und alle

Teilstriche Abb.2/Pos. K), so ist der Ladevor-

gang abgeschlossen. Das Ladegerät hält

die Batterie durch Impulsladung bei 95 – 100

% verfügbarer Batteriekapazität. Sollte das

Ladegerät dies bereits nach wenigen Minuten

anzeigen, so ist dies ein Hinweis darauf, dass

Anl_CE_BC_4_10_M_SPK9.indb 8

Anl_CE_BC_4_10_M_SPK9.indb 8Anl_CE_BC_4_10_M_SPK9.indb 8 28.03.2019 10:26:52

28.03.2019 10:26:52

28.03.2019 10:26:5228.03.2019 10:26:52

- 9 -

die Batteriekapazität gering ist. Die Batterie

ist zu ersetzen.

Berechnung der Ladezeit (Bild 3a-3c)

Die Ladezeit wird vom Ladezustand der Batterie

bestimmt. Bei einer leeren Batterie kann die un-

gefähre Ladezeit bis ca. 80% Ladung mit folgen-

der Formel berechnet werden:

Batteriekapazität in Ah

Ladezeit/h =

Amp. (Ladestrom)

Der Ladestrom sollte 1/10 bis 1/6 der Batterieka-

pazität betragen.

5.4 Fehleranzeige (Abb. 2 / Pos. G)

Die Fehleranzeige blinkt (leuchtet) in folgenden

Fällen:

• Wenn die Spannung der Batterie kleiner 3,5 V

oder größer 15 V ist. Die Batterie ist nicht zum

Laden geeignet oder defekt. Auch andere

Batteriefehler können dazu führen, dass die

Batterie nicht geladen werden kann.

• Wenn die Anschlussklemmen an den Bat-

terieanschlüssen mit falscher Polarität an-

geschlossen wurden. Der Verpolungsschutz

stellt sicher, dass Batterie und Ladegerät

nicht beschädigt werden. Entfernen Sie das

Ladegerät von der Batterie und beginnen Sie

den Ladevorgang noch einmal. Vorsicht! Im

SUPPLY Programm steht der Verpolungs-

schutz nicht zu Verfügung.

• Wenn ein Kurzschluss der beiden

Anschlussklemmen vorhanden ist

(Metallteile der Klemmen berühren sich). Der

Kurzschlussschutz stellt sicher, dass das

Ladegerät nicht beschädigt wird.

5.5 Laden der Batterie beenden

• Ziehen Sie den Netzstecker aus der Steck-

dose.

• Lösen Sie zuerst das schwarze Ladekabel

von der Karrosserie.

• Anschließend lösen Sie das rote Ladekabel

vom Pluspol der Batterie.

• Achtung! Bei positiver Erdung lösen Sie

zuerst das rote Ladekabel von der Karosse-

rie dann das schwarze Ladekabel von der

Batterie.

• Batteriestopfen wieder aufschrauben oder

aufdrücken (falls vorhanden).

Hinweis! Wird der Netzstecker gezogen, die

Ladekabel bleiben aber weiterhin an der Batterie,

so entnimmt das Ladegerät der Batterie einen

geringen Strom. Wir empfehlen daher, das Lade-

gerät bei Nichtgebrauch immer komplett von der

Batterie zu entfernen.

6. Überlastschutz

Das Ladegerät ist in den Ladeprogrammen 12V

STD, 12V AGM, 12V Winter und 12V M elekt-

ronisch gegen Überlastung, Kurzschluss und

Verpolung geschützt. Zusätzlich sind ein oder

mehrere Feinsicherungen eingebaut. Bei einem

Defekt der Sicherung muss diese ausgewechselt

werden und durch eine Sicherung mit gleichem

Amperewert ersetzt werden. Wenden Sie sich bei

Bedarf bitte an Ihre Kundendienststelle.

7. Wartung und Pﬂ ege der Batterie

• Achten Sie darauf, daß Ihre Batterie immer

fest eingebaut ist.

• Eine einwandfreie Verbindung an das Lei-

tungsnetz der elektrischen Anlage muss

gewährleistet sein.

• Batterie sauber und trocken halten. An-

schlussklemmen mit einem säurefreien und

säurebeständigen Fett

(Vaseline) leicht einfetten.

• Bei nicht wartungsfreien Batterien ca. alle 4

Wochen Höhe des Säurestandes prüfen und

bei Bedarf nur destilliertes Wasser nachfüllen.

Anl_CE_BC_4_10_M_SPK9.indb 9

Anl_CE_BC_4_10_M_SPK9.indb 9Anl_CE_BC_4_10_M_SPK9.indb 9 28.03.2019 10:26:53

28.03.2019 10:26:53

28.03.2019 10:26:5328.03.2019 10:26:53

- 10 -

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den

Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze

und Gehäuse so staub- und schmutzfrei wie

möglich. Reiben Sie das Gerät mit einem sau-

beren Tuch ab oder blasen Sie es mit Druck-

luft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt

nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Ver-

wenden Sie keine Reinigungs- oder Lösungs-

mittel; diese könnten die Kunststoffteile des

Gerätes angreifen. Achten Sie darauf, dass

kein Wasser in das Geräteinnere gelangen

kann. Das Eindringen von Wasser in ein Elek-

trogerät erhöht das Risiko eines elektrischen

Schlages.

• Das Ladegerät soll zur Aufbewahrung in ei-

nem trockenem Raum abgestellt werden. Die

Ladeklemmen sind von Korrosion zu reinigen.

8.2 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu

wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An-

gaben gemacht werden;

• Typ des Gerätes

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatz-

teils

Aktuelle Preise und Infos ﬁ nden Sie unter

www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpa-

ckung ist Rohstoﬀ und ist somit wieder verwend-

bar oder kann dem Rohstoﬀ kreislauf zurückge-

führt werden. Das Gerät und dessen Zubehör

bestehen aus verschiedenen Materialien, wie

z.B. Metall und Kunststoﬀ e. Defekte Geräte ge-

hören nicht in den Hausmüll. Zur fachgerechten

Entsorgung sollte das Gerät an einer geeigneten

Sammelstellen abgegeben werden. Wenn Ihnen

keine Sammelstelle bekannt ist, sollten Sie bei

der Gemeindeverwaltung nachfragen.

Anl_CE_BC_4_10_M_SPK9.indb 10

Anl_CE_BC_4_10_M_SPK9.indb 10Anl_CE_BC_4_10_M_SPK9.indb 10 28.03.2019 10:26:53

28.03.2019 10:26:53

28.03.2019 10:26:5328.03.2019 10:26:53

- 11 -

10. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die fol-

genden Möglichkeiten, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung

Gerät lädt nicht - Ladezangen falsch angeschlossen

- Kontakt der Ladezangen zueinan-

der

- Batterie ist schadhaft

- rote Ladezange an Pluspol,

schwarze Ladezange an Karosserie

anschließen

- Kontakt beseitigen

- Batterie von Fachmann prüfen las-

sen und ggf. austauschen

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer

umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der

sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür

auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen

Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte

Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,

auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Anl_CE_BC_4_10_M_SPK9.indb 11

Anl_CE_BC_4_10_M_SPK9.indb 11Anl_CE_BC_4_10_M_SPK9.indb 11 28.03.2019 10:26:53

28.03.2019 10:26:53

28.03.2019 10:26:5328.03.2019 10:26:53

- 12 -

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht

einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter

der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-

nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-

sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom

Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-

adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-

mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Anl_CE_BC_4_10_M_SPK9.indb 12

Anl_CE_BC_4_10_M_SPK9.indb 12Anl_CE_BC_4_10_M_SPK9.indb 12 28.03.2019 10:26:53

28.03.2019 10:26:53

28.03.2019 10:26:5328.03.2019 10:26:53

- 13 -

Sehr geehrte Kundin, sehr geehrter Kunde,

um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere

Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter

www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen

• Aktuelle Preisauskünfte

• Verfügbarkeiten der Ersatzteile

• Servicestellen Vorort für Benzingeräte

• Defekte Geräte anmelden

• Garantieverlängerungen (nur bei bestimmten Geräten)

• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Anl_CE_BC_4_10_M_SPK9.indb 13

Anl_CE_BC_4_10_M_SPK9.indb 13Anl_CE_BC_4_10_M_SPK9.indb 13 28.03.2019 10:26:53

28.03.2019 10:26:53

28.03.2019 10:26:5328.03.2019 10:26:53

- 14 -

Danger!

When using the equipment, a few safety pre-

cautions must be observed to avoid injuries and

damage. Please read the complete operating

instructions and safety regulations with due care.

Keep this manual in a safe place, so that the in-

formation is available at all times. If you give the

equipment to any other person, hand over these

operating instructions and safety regulations as

well. We cannot accept any liability for damage

or accidents which arise due to a failure to follow

these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be

found in the enclosed booklet.

Danger!

Read all safety regulations and instructions.

Any errors made in following the safety regula-

tions and instructions may result in an electric

shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions

in a safe place for future use.

This equipment can be used by children of 8 ye-

ars and older and by people with limited physical,

sensory or mental capacities or those with no ex-

perience and knowledge if they are supervised or

have received instruction in how to use the equip-

ment safely and understand the dangers which

result from such use. Children are not allowed

to play with the equipment. Unless supervised,

children are not allowed to clean the equipment

and carry out user-level maintenance work.

Waste disposal

Batteries: Only dispose of these items through

motor vehicle workshops, special collection

points or special waste collection points. Ask your

local council.

Explanation of the warning signs on the

equipment (see Fig. 4)

1 = The equipment is totally insulated

2 = CAUTION - Read the operating instructions to

reduce the risk of injury

3 = Fuse value on pcb

4 = Disconnect from the mains supply before

connecting or disconnecting the battery to or

from the charger.

IMPORTANT: Explosive gases. Avoid ﬂ ames

and sparks. Provide good ventilation during

the charging process.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1 Function key

2 LCD display

3 Charging cable, black (-)

4 Charging cable, red (+)

5 Suspension eye

6 Mains power cable

2.2 Items supplied

• Open the packaging and take out the equip-

ment with care.

• Remove the packaging material and any

packaging and/or transportation braces (if

available).

• Check to see if all items are supplied.

• Inspect the equipment and accessories for

transport damage.

• If possible, please keep the packaging until

the end of the guarantee period.

Danger!

The equipment and packaging material are

not toys. Do not let children play with plastic

bags, foils or small parts. There is a danger of

swallowing or suﬀ ocating!

• Original operating instructions

• Safety instructions

3. Proper use

The charger is designed for charging non-

maintenance-free or maintenance-free 12V lead

acid batteries (wet / Ca/Ca / EFB batteries) and

for lead gel and AGM batteries which are used in

motor vehicles.

The 12V M charging program is suitable for

trickle charging and charging of batteries with

small battery capacities. The SUPPLY function

enables the device to be used as a buﬀ er power

supply as well, e.g. while changing a battery or

for the operation of 12V d.c. consumers (observe

the max. power consumption). The RECOND

program is intended to be used only for bringing

lead acid batteries (not for AGM and GEL

batteries) which have undergone exhaustive

discharge back to life. Only use this program for a

Anl_CE_BC_4_10_M_SPK9.indb 14

Anl_CE_BC_4_10_M_SPK9.indb 14Anl_CE_BC_4_10_M_SPK9.indb 14 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 15 -

short time and under supervision.

The equipment must not be used for charging li-

thium iron phosphate rechargeable batteries (e.g.

LiFePO4) or other lithium rechargeable batteries.

The equipment is designed for mobile use only

and not for installation in caravans, mobile homes

or similar vehicles. Do not expose the charger to

rain or snow.

The equipment is to be used only for its prescri-

bed purpose. Any other use is deemed to be a

case of misuse. The user / operator and not the

manufacturer will be liable for any damage or inju-

ries of any kind caused as a result of this.

Please note that our equipment has not been de-

signed for use in commercial, trade or industrial

applications. Our warranty will be voided if the

machine is used in commercial, trade or industrial

businesses or for equivalent purposes.

4. Technical data

CE-BC 4 M

Mains voltage: .........................220-240 V ~ 50Hz

Max. power rating: ...................................... 70 W

Rated output voltage: ............................. 12 V DC

Rated output current: ..................................... 4 A

Battery capacity “STD/AGM/Winter”: ...10-120 Ah

Battery capacity “12V M” (max. 1A): ........2-32 Ah

“SUPPLY” function output max.: ..................... 3 A

“RECOND” charging program: . 15.3 V DC / 1.5 A

Protection class: ................................................ II

Protection type: ........................................... IP65

Ambient temperature: .....................- 20°C – 40°C

CE-BC 6 M

Mains voltage: .........................220-240 V ~ 50Hz

Max. power rating: .................................... 100 W

Rated output voltage: ............................. 12 V DC

Rated output current: ..................................... 6 A

Battery capacity “STD/AGM/Winter”: ...20-150 Ah

Battery capacity “12V M” (max. 1A): ........2-32 Ah

“SUPPLY” function output max.: ..................... 5 A

“RECOND” charging program: . 15.3 V DC / 1.5 A

Protection class: ................................................ II

Protection type: ........................................... IP65

Ambient temperature: .....................- 20°C – 40°C

CE-BC 10 M

Mains voltage: .........................220-240 V ~ 50Hz

Max. power rating: .................................... 160 W

Rated output voltage: ............................. 12 V DC

Rated output current: ................................... 10 A

Battery capacity “STD/AGM/Winter”: ...30-200 Ah

Battery capacity “12V M” (max. 2 A): .......3-60 Ah

“SUPPLY” function output max.: ..................... 8 A

“RECOND” charging program: . 15.3 V DC / 2.5 A

Protection class: ................................................ II

Protection type: ........................................... IP65

Ambient temperature: .....................- 20°C – 40°C

5. Operation

Before you connect the equipment to the power

supply make sure that the data on the speciﬁ ca-

tions label are identical to the supply voltage.

Danger! Do not charge any frozen batteries.

Please also refer to the instructions in the

owner’s manuals for the car, radio, navigation

system, etc.

Notes on automatic charging

(charging programs 12V STD, 12V AGM, 12V

Winter, 12 V M only)

The charger is a microprocessor controlled au-

tomatic charger, i.e. it is suitable in particular for

charging maintenance-free batteries and for the

long-term charging and maintenance-charging of

batteries which are not in constant use, e.g. for

classic cars, recreational vehicles, lawn tractors

and the like. The integrated microprocessor ena-

bles charging in several steps. The ﬁ nal charging

step, maintenance charging, maintains the batte-

ry capacity at 95–100% and therefore keeps the

battery fully charged at all times. The charging

operation does not need to be monitored. How-

ever, do not leave the battery unattended if you

charge it over an extended period of time, so that

you can disconnect it from the mains power sup-

ply in the event of a fault in the charger.

5.1 Explanation of the symbols (Fig. 2)

A Charging a 12V battery (lead acid battery and

GEL battery).

B Charging a 12V AGM battery.

C Charging a 12V battery (lead acid battery,

AGM battery and GEL battery) in winter mode

with an ambient temperature of – 20°C to

+5°C. Danger! Do not charge any frozen bat-

Anl_CE_BC_4_10_M_SPK9.indb 15

Anl_CE_BC_4_10_M_SPK9.indb 15Anl_CE_BC_4_10_M_SPK9.indb 15 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 16 -

teries.

D Charging a 12V battery (lead acid battery,

AGM battery and GEL battery) in charge

maintenance mode.

E Charging voltage in volts, faulty battery (BAt)

/ fully charged (FUL) / connected with reverse

polarity or short-circuit at the clamps (Err)

F Restoration of the charging capability of

discharged lead acid batteries with higher

charging voltage

G Clamps are wrongly connected (reverse pola-

rity) or there is a short-circuit

H Power supply, e.g. when changing a battery

K Charge status of the battery in percent (1 in-

crement = 25%) and charging process (incre-

ment lit = the battery has reached the charge

level shown; increment in the battery symbol

ﬂ ashes = the battery is being charged to the

next charge level; all increments are lit = the

battery is fully charged).

5.2 Setting the charging programs (Fig. 2)

Note:

• Press the “Mode” button (Fig. 1/Item 1) to

switch to the various programs. The symbol

for the applicable program will appear in the

display. The batteries will be charged using

the program which is displayed.

• To go to the RECOND program, press the

“Mode” button for 5 seconds.

• To get back to the 12V STD program from the

RECOND program or the SUPPLY function,

also press the “Mode” button for 5 seconds.

• If the voltage of the battery is less than 3.5 V

or more than 15 V, the battery is either not sui-

table for charging or it is faulty. The message

“BAt” will appear in the LCD display. The “G”

symbol will flash. It is also possible that other

battery errors or faults can mean that the bat-

tery cannot be charged.

• If there is a short-circuit between the charging

terminals while the SUPPLY function is on,

the message “Lo V” will appear in the LCD

display. The “G” symbol will flash.

• When the charger is disconnected from the

socket outlet, the last charging program to

have been set will be saved (apart from RE-

COND and SUPPLY) and will be the default

program the next time the charger is used.

• CE-BC 4M only: When the charger clamps

are connected to the battery, the charger

draws a very small amount of electricity from

the battery and the LCD display comes on

briefly. This is not a fault.

5.2.1 Standard charging programs

A) 12V STD: Charging program for lead acid

batteries (wet, Ca/Ca, EFB batteries) and gel bat-

teries. When the charger is used for the ﬁ rst time,

12V STD will appear in the display.

B) 12V AGM: Charging program for AGM batte-

ries Press the “Mode” button –> switch from the

12V STD to the 12V AGM charging program

5.2.2 Special charging programs

C) Winter: The recommended charging program

for cold weather conditions (ambient temperature

of -20°C to +5°C) for normal lead acid batteries

(wet / Ca/Ca batteries) Press the “Mode” button

–> switch from the 12V AGM to the “Winter” char-

ging program

D) 12V M: Charging program for batteries with a

low capacity (see “Technical data”) and for trickle

charging of all batteries listed in 3. “Proper use”.

Press the “Mode” button –> switch from the “Win-

ter” to the “12 M” charging program

F) RECOND: Charging program with higher end-

of-charge voltage and constant current charging,

used only for restoring the charging capability

of lead acid batteries which have undergone ex-

haustive discharge.

The RECOND process must be checked every

half an hour and must never exceed a time of 4

hours. Refer to the instructions supplied by the

battery manufacturer.

Important! To go to this program, the “Mode” but-

ton (Fig. 1/Item 1) must be pressed for 5 seconds.

Warning!

• Gassing generates explosive gas – risk of

explosion! Ensure that there is good ven-

tilation.

• Only use the RECOND program for lead acid

batteries and only as described below. Take

care to avoid spilling any battery acid. Battery

acid is aggressive. Read and observe the sa-

fety information.

• Never use for a battery which is of sealed de-

sign (VRLA battery such as, e.g. AGM or GEL

battery). Refer to the instructions supplied by

the battery manufacturer.

• Only use for batteries which are free-standing

and have been taken out of the car, not while

installed in your car with a connection to the

car’s electrical system. The higher charging

voltage could damage the electrical system.

Anl_CE_BC_4_10_M_SPK9.indb 16

Anl_CE_BC_4_10_M_SPK9.indb 16Anl_CE_BC_4_10_M_SPK9.indb 16 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 17 -

Refer to and observe the operating manual

for your car and/or contact the manufacturer

of your car.

Using the RECOND charging program

• Connect the charger to a lead acid battery as

described in section 5.3 and check the char-

ging process every half hour.

• After 4 hours at the latest or as soon as the

battery starts audibly gassing (bubbling), re-

move the charger as described in section 5.3.

• If possible, check the acid level and, if pos-

sible, top up the battery cells, if necessary

just with distilled water. The acid level should

ideally be between the marked max. and min.

level and should be identical for all the cells.

Screw the battery stoppers, if there are any,

tightly in place.

5.2.3 Additional function

H) SUPPLY: For supplying 12V d.c. voltage, e.g.

when changing a battery or for operating 12V d.c.

consumers.

Press the “Mode” button –> switch from the RE-

COND to the SUPPLY function

Warning! Protection against swapped poles will

not be available. If the poles are swapped there

is a risk of damaging the charger and the battery/

on-board vehicle power supply or a connected

consumer. It is imperative that you make sure the

polarity is correct when you connect up. Observe

the maximum power consumption (see “Technical

data”) of the consumer.

Note:

• The direct voltage which is provided (shown

in the display) is load-dependent and without

load it is approx. 14.5 V.

• This function can be used for consumers

which are operated from a vehicle’s cigarette

lighter.

• Refer to and observe the operating manual

for your 12 V consumer.

5.3 Charging the battery:

• Release or remove the battery stoppers (if

fitted) from the battery.

• Check the acid level in the battery. If neces-

sary, top up the battery with distilled water (if

possible). Important! Battery acid is aggres-

sive. Rinse off any acid splashes thoroughly

with lots of water and seek medical advice if

necessary.

• First connect the red charging cable to the

positive pole of the battery.

• Then connect the black charging cable to the

bodywork of the vehicle away from the battery

and the petrol pipe.

• Warning! Under normal circumstances the

negative battery pole is connected to the bo-

dywork and you proceed as described above.

In exceptional cases it is possible that the po-

sitive battery pole is connected to the body-

work (positive earthing). In this case, connect

the black charger cable to the negative pole

on the battery. Then connect the red charger

cable to the bodywork at a point away from

the battery and the petrol pipe.

• After the battery has been connected to the

charger, you can connect the charger to a

socket (see Technical Data). You can now

change the charging settings (see section

5.2).

• Important! Charging may create dangerous

explosive gas and therefore you should avoid

spark formation and naked flames whilst the

battery is charging. There is a risk of explosi-

on! It is essential that you ventilate the rooms

well.

• When “FUL” appears in the LCD display (and

all increments Fig. 2/Item K), charging has

been completed. The charger holds the bat-

tery at 95% – 100% available battery capacity

using pulsed charging. If the charger shows

this after just a few minutes, this indicates that

the battery capacity is low. The battery needs

replacing.

Calculating the charging time (Fig. 3a-3c)

The charging time depends on the charge status

of the battery. If the battery is fully discharged,

the approximate charging time up to approx. 80%

charged can be calculated using the following

formula:

Battery capacity in Ah

Charging time/h =

Amp. (charging current)

The charging current should be 1/10 to 1/6 of the

battery capacity.

5.4 Fault indicator (Fig. 2/Item G)

The fault indicator will ﬂ ash (light up) in the fol-

lowing cases:

• If the voltage of the battery is less than

3.5 V or more than 15 V. The battery is either

unsuitable for charging or is defective. It is

also possible that other battery errors or faults

Anl_CE_BC_4_10_M_SPK9.indb 17

Anl_CE_BC_4_10_M_SPK9.indb 17Anl_CE_BC_4_10_M_SPK9.indb 17 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 18 -

can mean that the battery cannot be charged.

• If the terminal clamps are connected to the

battery terminals with the wrong polarity. The

protection against swapped poles ensures

that the battery and charger do not get da-

maged. Remove the charger from the battery

and start the charging process from the

beginning again. Caution! Protection against

swapped poles is not available when the

SUPPLY program is used.

• If there is a short-circuit between the two ter-

minal clamps (the metal parts of the clamps

come into contact with each other). The pro-

tection against short-circuits ensures that the

battery and charger do not get damaged.

5.5 Finishing charging the battery

• Pull the plug out of the socket.

• First disconnect the black charging cable

from the bodywork.

• Then release the red charging cable from the

positive pole on the battery.

• Important! In case of positive earthing, first

disconnect the red charging cable from the

bodywork and then the black charging cable

from the battery.

• Screw or push the battery stoppers back into

position (if there are any).

Important! If the mains plug is pulled out but the

charger cables are still connected to the battery,

the charger will draw oﬀ a small amount of elec-

tricity from the battery. We therefore recommend

that you always completely remove the charger

from the battery when not in use.

6. Overload cut-out

The charger has electronic protection against

overloading, short-circuits and swapped poles

when the 12V STD, 12V AGM, 12V Winter and

12V M programs are used. One or more ﬁ ne

fuses are also ﬁ tted. If the fuse suﬀ ers a defect

it must be replaced by a new fuse with the same

amp value. If necessary, please contact our cus-

tomer service center.

7. Maintenance and care of the

battery

• Ensure that your battery is always fitted se-

curely.

• A perfect connection to the cable network of

the electrical system must be ensured at all

times.

• Keep the battery clean and dry. Apply a thin

coating of grease to the connection terminals

using an acid-free, acid-resistant grease

(Vaseline).

• Check the level of the acid in batteries that

are not maintenance-free versions approxi-

mately every 4 weeks and top up with distilled

water if necessary.

8. Cleaning, maintenance and

ordering of spare parts

Danger!

Always pull out the mains power plug before star-

ting any cleaning work.

8.1 Cleaning

• Keep all safety devices, air vents and the

motor housing free of dirt and dust as far as

possible. Wipe the equipment with a clean

cloth or blow it with compressed air at low

pressure.

• We recommend that you clean the device

immediately each time you have finished

using it.

• Clean the equipment regularly with a moist

cloth and some soft soap. Do not use

cleaning agents or solvents; these could at-

tack the plastic parts of the equipment. Ensu-

re that no water can seep into the device. The

ingress of water into an electric tool increases

the risk of an electric shock.

• The charger should be placed in a dry room

for storage. Any corrosion must be cleaned

off the charging terminals.

8.2 Maintenance

There are no parts inside the equipment which

require additional maintenance.

Anl_CE_BC_4_10_M_SPK9.indb 18

Anl_CE_BC_4_10_M_SPK9.indb 18Anl_CE_BC_4_10_M_SPK9.indb 18 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 19 -

8.3 Ordering replacement parts:

Please quote the following data when ordering

replacement parts:

• Type of machine

• Article number of the machine

• Identification number of the machine

• Replacement part number of the part required

For our latest prices and information please go to

www.isc-gmbh.info

9. Disposal and recycling

The equipment is supplied in packaging to pre-

vent it from being damaged in transit. The raw

materials in this packaging can be reused or

recycled. The equipment and its accessories are

made of various types of material, such as metal

and plastic. Never place defective equipment in

your household refuse. The equipment should

be taken to a suitable collection center for proper

disposal. If you do not know the whereabouts of

such a collection point, you should ask in your

local council oﬃ ces.

Anl_CE_BC_4_10_M_SPK9.indb 19

Anl_CE_BC_4_10_M_SPK9.indb 19Anl_CE_BC_4_10_M_SPK9.indb 19 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 20 -

10. Troubleshooting

If the equipment is operated properly you should experience no problems with malfunctions or faults.

In the event of any malfunctions or faults, please check the following before you contact your customer

services.

Fault Possible cause Remedy

Equipment does not

charge up

- Charger clamps connected incor-

rectly

- Contact between the charger

clamps

- Battery defective

- Connect the red clamp to the posi-

tive pole and the back clamp to the

bodywork

- Prevent contact

- Have the battery checked by an

expert and replace it if necessary

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and

its implementation in national laws, old electric power tools have to be separated from other waste and

disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:

As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment

must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.

The old equipment can be returned to a suitable collection point that will dispose of the equipment in

accordance with the national recycling and waste disposal regulations. This does not apply to any ac-

cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers

accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

Anl_CE_BC_4_10_M_SPK9.indb 20

Anl_CE_BC_4_10_M_SPK9.indb 20Anl_CE_BC_4_10_M_SPK9.indb 20 28.03.2019 10:26:54

28.03.2019 10:26:54

28.03.2019 10:26:5428.03.2019 10:26:54

- 21 -

Warranty certiﬁ cate

Dear Customer,

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the

unlikely event that your device develops a fault, please contact our service department at the address

shown on this guarantee card. You can also contact us by telephone using the service number shown.

Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty

terms regulate additional warranty services, which the manufacturer mentioned below promises to

buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee

claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of

said defects on the product or the replacement of the product, whichever we prefer.

Please note that our devices are not designed for use in commercial, trade or professional applica-

tions. A guarantee contract will not be created if the device has been used by commercial, trade or

industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect

installation, a failure to follow the operating instructions (for example connecting it to an incorrect

mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-

posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the

use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,

stones or dust, transport damage), the use of force or damage caused by external forces (for ex-

ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal

use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the

defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.

The original guarantee period remains applicable to the device even if repairs are carried out or

parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension

of the guarantee period, and no new guarantee will become active for the work performed or parts

ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.

Please keep your bill of purchase or other proof of purchase for the new device. Devices that are

returned without proof of purchase or without a rating plate shall not be covered by the guarantee,

because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee,

then the item in question will either be repaired immediately and returned to you or we will send you

a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by

the scope of this guarantee or for units which are no longer covered. To take advantage of this service,

please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as

set out in the service information in these operating instructions.

Anl_CE_BC_4_10_M_SPK9.indb 21

Anl_CE_BC_4_10_M_SPK9.indb 21Anl_CE_BC_4_10_M_SPK9.indb 21 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 22 -

Danger !

Lors de l’utilisation d’appareils, il faut respecter

certaines mesures de sécurité aﬁ n d’éviter des

blessures et dommages. Veuillez donc lire atten-

tivement ce mode d’emploi/ces consignes de

sécurité. Veillez à le conserver en bon état pour

pouvoir accéder aux informations à tout moment.

Si l’appareil doit être remis à d’autres personnes,

veillez à leur remettre aussi ce mode d’emploi/

ces consignes de sécurité. Nous déclinons toute

responsabilité pour les accidents et dommages

dus au non-respect de ce mode d’emploi et des

consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres-

pondantes dans le cahier en annexe.

Danger !

Veuillez lire toutes les consignes de sécurité

et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une

décharge électrique, un incendie et/ou des bles-

sures graves.

Conservez toutes les consignes de sécurité

et instructions pour une consultation ultéri-

eure.

Cet appareil peut être utilisé par les enfants à par-

tir de 8 ans et les personnes avec des capacités

physiques, sensorielles ou intellectuelles dimi-

nuées ou possédant un manque d’expérience

ou de connaissances à condition qu’elles soient

surveillées ou aient reçus les instructions rela-

tives à l’utilisation sûre de l’appareil et qu’elles

comprennent les risques résultant de cette uti-

lisation. Les enfants ne doivent pas jouer avec

l’appareil. Les enfants ne doivent pas eﬀ ectuer le

nettoyage et la maintenance de l’utilisateur sans

surveillance.

Elimination

Batteries : Exclusivement par l’intermédiaire

d’ateliers de véhicules automobiles, de points de

collecte spéciaux ou de points de collecte des

déchets nocifs. Veuillez vous renseigner auprès

de la commune locale.

Explication de la plaque signalétique sur

l‘appareil (voir ﬁ gure 4)

1 = L‘appareil est doté d‘une protection isolante

2 = AVERTISSEMENT – Lisez le mode d‘emploi

aﬁ n de diminuer le risque de blessure !

3 = Valeur de fusible sur la carte électronique

4 = Débranchez du réseau avant de fermer ou

d’ouvrir des raccords sur la batterie.

ATTENTION : Gaz explosifs. Évitez les ﬂ am-

mes et les étincelles. Pendant la charge, veil-

lez à une aération suﬃ sante.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (ﬁ gure 1)

1 Touche de fonctionnement

2 Aﬃ chage LCD

3 Câble de charge noir (-)

4 Câble de charge rouge (+)

5 Œillets de suspension

6 Câble réseau

2.2 Volume de livraison

• Ouvrez l’emballage et prenez l’appareil en le

sortant avec précaution de l’emballage.

• Retirez le matériel d’emballage tout comme

les sécurités d’emballage et de transport (s’il

y en a).

• Vérifiez si la livraison est bien complète.

• Contrôlez si l’appareil et ses accessoires ne

sont pas endommagés par le transport.

• Conservez l’emballage autant que possible

jusqu’à la fin de la période de garantie.

Danger !

L’appareil et le matériel d’emballage ne sont

pas des jouets ! Il est interdit de laisser des

enfants jouer avec des sacs et des ﬁ lms en

plastique et avec des pièces de petite taille.

Ils risquent de les avaler et de s’étouﬀ er !

• Mode d’emploi d’origine

• Consignes de sécurité

Anl_CE_BC_4_10_M_SPK9.indb 22

Anl_CE_BC_4_10_M_SPK9.indb 22Anl_CE_BC_4_10_M_SPK9.indb 22 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 23 -

3. Utilisation conforme à

l’aﬀ ectation

Le chargeur est conçu pour charger des batteries

plomb-acide de 12 V avec ou sans besoin

d’entretien (batteries humides / Ca/Ca / EFB)

ainsi que des batteries au gel de plomb et AGM

utilisées dans les véhicules automobiles.

Le programme de charge 12V M convient

à la charge de conservation et à la charge

de batteries de faible capacité. La fonction

SUPPLY permet également d‘utiliser l‘appareil

pour l‘alimentation électrique tampon par ex.

pendant un changement de batterie ou pour

le fonctionnement de consommateurs de 12V

d.c. (respectez le courant absorbé max.). Le

programme RECOND est exclusivement destiné

à la revitalisation de batteries plomb-acide

en décharge profonde (pas pour les batteries

AGM et GEL). N‘utilisez ce programme que

temporairement et sous surveillance.

L‘appareil ne doit pas être utilisé pour charger

des accumulateurs lithium-fer-phosphate (par

ex. LiFePO4) ou autres accumulateurs au lithium.

L‘appareil est uniquement destiné à une utili-

sation mobile et ne convient pas à un montage

dans une caravane, un camping-car ou véhicules

similaires. Protégez le chargeur de la pluie et de

la neige.

La machine doit exclusivement être employée

conformément à son aﬀ ectation. Chaque uti-

lisation allant au-delà de cette aﬀ ectation est

considérée comme non conforme. Pour les

dommages en résultant ou les blessures de tout

genre, le producteur décline toute responsabilité

et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément

à leur aﬀ ectation, n’ont pas été construits, pour

être utilisés dans un environnement profession-

nel, industriel ou artisanal. Nous déclinons toute

responsabilité si l’appareil est utilisé profession-

nellement, artisanalement ou dans des sociétés

industrielles, tout comme pour toute activité

équivalente.

4. Données techniques

CE-BC 4 M

Tension du réseau : ............... 220-240 V ~ 50 Hz

Puissance absorbée nominale max. : ......... 70 W

Tension de sortie nominale : .................. 12 V d. c.

Courant de sortie nominal : ............................ 4 A

Capacité de la batterie « STD/AGM/hiver » : .......

.............................................................10-120 Ah

Capacité de la batterie « 12V M » (max. 1A) : .....

.................................................................2-32 Ah

Fonction « SUPPLY » sortie max. : ................. 3 A

Programme de charge « RECOND » : ................

................................................. 15,3 V d. c. / 1,5 A

Catégorie de protection : .................................. II

Type de protection : .................................... IP65

Température ambiante : .................- 20°C – 40°C

CE-BC 6 M

Tension du réseau : ............... 220-240 V ~ 50 Hz

Puissance absorbée nominale max. : ....... 100 W

Tension de sortie nominale : .................. 12 V d. c.

Courant de sortie nominal : ............................ 6 A

Capacité de la batterie « STD/AGM/hiver » : .......

.............................................................20-150 Ah

Capacité de la batterie « 12V M » (max. 1A) : .....

.................................................................2-32 Ah

Fonction « SUPPLY » sortie max. : ................. 5 A

Programme de charge « RECOND » : ................

................................................. 15,3 V d. c. / 1,5 A

Catégorie de protection : .................................. II

Type de protection : .................................... IP65

Température ambiante : .................- 20°C – 40°C

CE-BC 10 M

Tension du réseau : ............... 220-240 V ~ 50 Hz

Puissance absorbée nominale max. : ....... 160 W

Tension de sortie nominale : .................. 12 V d. c.

Courant de sortie nominal : .......................... 10 A

Capacité de la batterie « STD/AGM/hiver » : .......

.............................................................30-200 Ah

Capacité de la batterie « 12V M » (max. 2 A) : ....

.................................................................3-60 Ah

Fonction « SUPPLY » sortie max. : ................. 8 A

Programme de charge « RECOND » : ................

................................................. 15,3 V d. c. / 2,5 A

Catégorie de protection : .................................. II

Type de protection : .................................... IP65

Température ambiante : .................- 20°C – 40°C

Anl_CE_BC_4_10_M_SPK9.indb 23

Anl_CE_BC_4_10_M_SPK9.indb 23Anl_CE_BC_4_10_M_SPK9.indb 23 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 24 -

5. Commande

Assurez-vous, avant de brancher la machine, que

les données se trouvant sur la plaque signalé-

tique correspondent bien aux données du réseau.

Danger ! Ne chargez pas de batteries gelées.

Veuillez respecter les consignes qui se trou-

vent dans les modes d’emploi des voitures,

de la radio, du système de navigation etc.

Remarque relative au chargement automa-

tique

(Seulement programmes de charge 12V STD,

12V AGM, 12V hiver, 12 V M)

Le chargeur est un chargeur automatique piloté

par un microprocesseur. Autrement dit, il convient

particulièrement bien au chargement de batteries

sans besoin d‘entretien tout comme au charge-

ment de longue durée et à la conservation de la

charge de batteries n‘étant pas constamment

utilisées, p. ex. les batteries pour les vieilles voitu-

res, les véhicules de loisir, les tondeuses à gazon

et autres appareils de ce type. En raison du mi-

croprocesseur intégré, le chargement s‘eﬀ ectue

en plusieurs étapes. La dernière étape de char-

gement, la charge de conservation, maintient la

capacité de la batterie à 95 – 100 %. Celle-ci est

ainsi toujours entièrement chargée. Le processus

de chargement n‘a pas besoin d‘être surveillé. Ne

laissez pas la batterie sans surveillance pendant

un chargement prolongé aﬁ n de pouvoir débran-

cher manuellement le chargeur du réseau en cas

de dérangement.

5.1 Explication des symboles (ﬁ g. 2)

A Charge d‘une batterie 12V (batterie plomb-

acide et batterie GEL).

B Charge d‘une batterie AGM 12V.

C Charge d‘une batterie 12V (batterie plomb-

acide, batterie AGM et batterie GEL) en

mode hiver avec une température ambiante

de – 20°C à +5°. Danger ! Ne chargez pas de

batteries gelées.

D Charge d‘une batterie 12V (batterie plomb-

acide, batterie AGM et batterie GEL) dans le

mode de conservation de charge.

E Tension de charge en volts, batterie défec-

tueuse (BAt) / entièrement chargée (FUL) /

branchée avec pôles inversés ou court-circuit

aux bornes (Err)

F Rétablissement de la capacité de charge de

batteries plomb-acide déchargées avec tensi-

on de charge accrue

G Bornes mal branchées (inversion des pôles)

ou court-circuit

H Alimentation en tension par ex. en cas de

changement de batterie

K État de charge de la batterie en pourcentage

(1 graduation = 25 %) et processus de char-

ge (la graduation est allumée = la batterie

a atteint l‘état de charge, la graduation du

symbole de batterie clignote = la batterie est

en charge jusqu‘au prochain état de charge,

toutes les graduations sont allumées = la bat-

terie est chargée).

5.2 Réglage des programmes de charge (ﬁ g.

Remarques :

• Appuyez sur la touche « Mode » (fig. 1/

pos. 1) pour commuter entre les différents

programmes. Le symbole correspondant au

programme apparaît sur l‘écran Les batteries

sont chargées avec le programme affiché.

• Pour accéder au programme RECOND,

appuyez sur la touche « Mode » pendant 5

secondes.

• Pour revenir du programme RECOND ou de

la fonction SUPPLY au programme 12V STD,

appuyez également pendant 5 secondes sur

la touche « Mode ».

• Si la tension de la batterie est inférieure à 3,5

V ou supérieure à 15 V, la batterie ne convi-

ent pas à la charge ou est défectueuse. Le

message « BAt » apparaît sur l‘écran LCD.

Le symbole « G » clignote. D‘autres erreurs

de batterie peuvent également avoir pour

conséquence que la batterie ne peut pas être

chargée.

• S‘il y a un court-circuit entre les bornes de

charge pendant la fonction SUPPLY, le mes-

sage « Lo V » apparaît sur l‘écran LCD. Le

symbole « G » clignote.

• Lors du retrait du chargeur de la prise de cou-

rant, le dernier programme de charge réglé

est enregistré (sauf RECOND et SUPPLY) et

préréglé lors de la prochaine utilisation.

• Uniquement CE-BC 4M : Si les pinces de

charge sont reliées à la batterie, le chargeur

tire un très faible courant de la batterie et

l‘écran LCD s‘affiche brièvement. Ceci n‘est

pas une défaillance.

5.2.1 Programmes de charge standards

A) 12V STD : Programme de charge pour batte-

ries plomb-acier (batteries humides, Ca/Ca, EFB)

et batteries Gel. Après la première mise en ser-

vice du chargeur, 12V STD apparaît sur l‘écran.

Anl_CE_BC_4_10_M_SPK9.indb 24

Anl_CE_BC_4_10_M_SPK9.indb 24Anl_CE_BC_4_10_M_SPK9.indb 24 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 25 -

B) 12V AGM : Programme de charge pour batte-

ries AGM Appuyez la touche « Mode » –> Passez

du programme de charge 12V STD à 12V AGM

5.2.2 Programmes de charge spéciaux

C) Hiver : Programme de charge recommandé

par temps froid (température ambiante -20°C -

+5°C) pour des batteries plomb-acier normales

(batteries humides / Ca/Ca) Appuyez la touche «

Mode » –> Passez du programme de charge 12V

AGM à « hiver »

D) 12V M : Programme de charge pour batteries

de faible capacité (voir caractéristiques tech-

niques) et pour la charge de conservation de

toutes les batteries indiquées au 3. Utilisation

conforme à l‘aﬀ ectation.

Appuyez sur la touche « Mode » –> Passez du

programme de charge « hiver » à « 12 M »

F) RECOND : Programme de charge avec tensi-

on de ﬁ n de charge accrue et charge de courant

constant, exclusivement pour le rétablissement

de la capacité de charge de batteries plomb-

acide en décharge profonde.

Le processus RECOND doit être contrôlé toutes

les demi-heures et ne doit pas durer plus de 4h.

Respectez les consignes du fabricant de la bat-

terie.

Important ! Pour accéder à ce programme, il

faut appuyer sur la touche « Mode » (ﬁ g. 1/pos. 1)

pendant 5 secondes.

Avertissement !

• Lors du bouillonnement, de

l‘oxyhydrogène se forme – Risque

d‘explosion ! Veillez à une bonne aérati-

on.

• Utilisez le programme RECOND uniquement

avec une batterie plomb-acier et uniquement

comme décrit ci-après. Veillez à ne pas ren-

verser l‘acide de batterie. L‘acide de batterie

est caustique. Respectez les consignes de

sécurité.

• À n‘utiliser en aucun cas avec une batterie de

type fermée (batterie VRLA par ex. batterie

AGM ou GEL). Respectez les consignes du

fabricant de la batterie.

• À utiliser uniquement avec une batterie in-

dépendante, démontée et non à l‘état monté

avec liaison à l‘électronique de bord de votre

automobile. Une tension de charge accrue

peut endommager l‘électronique de bord. Re-

spectez le mode d’emploi de votre véhicule

automobile ou adressez-vous à votre const-

ructeur automobile.

Utilisation du programme de charge RECOND

• Raccordez le chargeur comme décrit au

paragraphe 5.3 à la batterie plomb-acide et

contrôlez le processus de charge toutes les

demi-heures.

• Au plus tard après 4h ou dès que la batterie

bouillonne (gargouille) de manière audible,

retirez le chargeur comme décrit au paragra-

phe 5.3.

• Vérifiez, si possible, le niveau d‘acier et rem-

plissez, si possible, les éléments de batterie

le échéant seulement avec de l‘eau distillée.

Le niveau d‘acide se situe idéalement entre la

valeur max. et min. indiquée et doit être iden-

tique pour tous les éléments. Revissez à fond

les bouchons de la batterie, si présents.

5.2.3 Fonction supplémentaire

H) SUPPLY : Pour l‘alimentation en courant con-

tinu de 12V par ex. en cas d‘échange de batterie

ou pour le fonctionnement de consommateurs

12V d.c.

Appuyez sur la touche « Mode » –> Passez de

RECOND à la fonction SUPPLY

Avertissement ! La protection contre l‘inversion

des pôles n‘est pas disponible. En cas d‘inversion

des pôles, il y a un risque de dommages sur le

chargeur et sur la batterie / alimentation de bord

du véhicule automobile ou sur le consommateur

raccordé. Veillez impérativement à la bonne po-

larité lors du raccordement. Respectez le courant

absorbé max. (voir caractéristiques techniques)

du consommateur.

Remarques :

• La tension continue mise à disposition (affi-

chée sur l‘écran) dépend de la charge et est

sans sollicitation d‘env. 14,5 V.

• La fonction est utilisable pour les consomma-

teurs qui fonctionnent sur un allume-cigare

automobile.

• Respectez le mode d’emploi de votre con-

sommateur 12 V.

5.3 Charge de la batterie :

• Desserrez ou retirez les bouchons de la bat-

terie (si présents).

• Contrôlez le niveau d‘acier de votre batterie.

Si nécessaire, remplissez d‘eau distillée (si

possible). Attention ! L‘acide de batterie est

caustique. Rincez immédiatement toute éc-

Anl_CE_BC_4_10_M_SPK9.indb 25

Anl_CE_BC_4_10_M_SPK9.indb 25Anl_CE_BC_4_10_M_SPK9.indb 25 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 26 -

laboussure d‘acide à l‘eau en abondance, en

cas de besoin consultez un(e) médecin.

• Raccordez tout d‘abord le câble de charge

rouge au pôle plus de la batterie.

• Ensuite, retirez le câble de charge noir de la

batterie, et raccordez la conduite d‘essence à

la carrosserie.

• Avertissement ! Normalement, le pôle né-

gatif de la batterie est relié à la carrosserie et

pour charger la batterie, on procède comme

décrit précédemment. Dans des cas excep-

tionnels, il peut arriver que le pôle positif de

la batterie soit relié à la carrosserie (mise à

la terre positive). Dans ce cas, branchez le

câble de chargement noir sur le pôle négatif

de la batterie. Ensuite, reliez le câble de char-

gement rouge à la carrosserie à distance de

la batterie et de la conduite d‘essence.

• Une fois que la batterie est raccordée au

chargeur, vous pouvez brancher le chargeur

à une prise de courant (cf. caractéristiques

techniques). Vous pouvez modifier à présent

les réglages de chargement (cf. paragraphe

5.2).

• Attention ! Pendant le chargement, il peut

se dégager un gaz explosif, évitez donc toute

étincelle et toute flamme nue pendant la char-

ge. Risque d‘explosion ! Veillez à une bonne

aération dans les salles.

• Si « FUL » (et toutes les graduations fig. 2/

pos. K) apparaît sur l‘écran LCD, le processus

de charge est terminé. Le chargeur maintient

la batterie par charge par impulsion à 95 –

100 % de la capacité de batterie disponible.

Si le chargeur affiche ceci après quelques

minutes, cela indique que la capacité de la

batterie est faible. La batterie doit être rem-

placée.

Calcul du temps de charge (ﬁ gure 3a-3c)

Le temps de charge est déterminé par l‘état de

charge de la batterie. Si la batterie est vide, on

peut calculer le temps de charge approximatif

pour atteindre env. 80 % de charge grâce à la

formule suivante :

capacité de la batterie en Ah

Temps de charge/h =

Amp. (Courant de charge)

Le courant de charge doit s’élever à 1/10 – 1/6 de

la capacité de la batterie.

5.4 Aﬃ chage d‘erreur (ﬁ g. 2 / pos. G)

L‘aﬃ chage d‘erreur clignote (est allumé) dans les

cas suivants :

• Lorsque la tension de la batterie est inférieure

à 3,5 V ou supérieure à 15 V. La batterie ne

doit pas être chargée ou est défectueuse.

D’autres erreurs de batterie peuvent égale-

ment avoir pour conséquence que la batterie

ne peut pas être chargée.

• Lorsque les bornes de raccordement ont été

branchées sur les raccords de batterie avec

inversion de polarité. La protection contre

l‘inversion des pôles assure que la batterie et

le chargeur ne s‘endommagent pas. Retirez

le chargeur de la batterie et recommencez

le processus de charge. Attention ! Dans le

programme SUPPLY, la protection contre

l‘inversion des pôles n‘est pas disponible.

• Lorsqu’il y a un court-circuit des deux bornes

de raccordement (les pièces métalliques des

bornes se touchent). La protection contre

les courts-circuits assure que le chargeur ne

s’endommage pas.

5.5 Fin de la charge de la batterie

• Retirez la fiche de contact de la prise.

• Desserrez tout d’abord le câble noir de la

carrosserie.

• Ensuite, desserrez le câble rouge su pôle

plus de la batterie.

• Attention ! En cas de mise à la terre positive,

débranchez d‘abord le câble de chargement

rouge de la carrosserie puis le câble de char-

gement noir de la batterie.

• Revissez les bouchons de la batterie ou

enfoncez-les (si présents).

Remarque ! Si la ﬁ che de contact est débran-

chée, mais que les câbles de charge restent

branchés sur la batterie, le chargeur consomme

un faible courant de la batterie. Nous recomman-

dons donc de toujours retirer complètement le

chargeur de la batterie en cas de non utilisation.

6. Protection contre les surcharges

Le chargeur est protégé électroniquement contre

la surcharge, le court-circuit et l‘inversion des

pôles dans les programmes de charge 12V STD,

12V AGM, 12V hiver et 12V M. De plus, un ou plu-

sieurs fusibles ﬁ ns sont intégrés. En cas de défaut

du fusible, il convient de remplacer celui-ci en uti-

lisant un fusible ayant la même valeur d‘ampères.

Anl_CE_BC_4_10_M_SPK9.indb 26

Anl_CE_BC_4_10_M_SPK9.indb 26Anl_CE_BC_4_10_M_SPK9.indb 26 28.03.2019 10:26:55

28.03.2019 10:26:55

28.03.2019 10:26:5528.03.2019 10:26:55

- 27 -

Veuillez-vous adresser en cas de besoin à votre

service client.

7. Maintenance et entretien de la

batterie

• Veiller à ce que votre batterie soit toujours

bien montée de façon fixe.

• Il faut garantir un raccordement impeccable

au réseau de conduites de l’installation élec-

trique.

• Gardez la batterie propre et sèche. Graissez

légèrement les bornes de raccordement avec

une graisse sans acide et résistante aux aci-

des (vaseline).

• Pour les batteries n’étant pas sans mainte-

nance, contrôlez environ toutes les quatre

semaines la hauteur du niveau d’acide et

remplissez uniquement d’eau distillée en cas

de besoin.

8. Nettoyage, maintenance et

commande de pièces de

rechange

Danger !

Retirez la ﬁ che de contact avant tous travaux de

nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les

fentes à air et le carter de moteur aussi pro-

pres (sans poussière) que possible. Frottez

l’appareil avec un chiffon propre ou soufflez

dessus avec de l’air comprimé à basse pres-

sion.

• Nous recommandons de nettoyer l’appareil

directement après chaque utilisation.

• Nettoyez l’appareil régulièrement à l’aide d’un

chiffon humide et un peu de savon. N’utilisez

aucun produit de nettoyage ni détergeant;

ils pourraient endommager les pièces en

matières plastiques de l’appareil. Veillez à

ce qu’aucune eau n’entre à l’intérieur de

l’appareil. La pénétration de l’eau dans un

appareil électrique augmente le risque de

décharge électrique.

• Il faut stocker le chargeur dans un endroit

sec. Il faut nettoyer les bornes de charge tou-

te corrosion.

8.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin

de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,

veuillez indiquer les références suivantes:

• Type de l’appareil

• No. d’article de l’appareil

• No. d’identification de l’appareil

• No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à

l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per-

mettant d‘éviter les dommages dus au transport.

Cet emballage est une matière première et peut

donc être réutilisé ultérieurement ou être réin-

troduit dans le circuit des matières premières.

L‘appareil et ses accessoires sont en matériaux

divers, comme par ex. des métaux et matières

plastiques. Les appareils défectueux ne doivent

pas être jetés dans les poubelles domestiques.

Pour une mise au rebut conforme à la réglemen-

tation, l‘appareil doit être déposé dans un centre

de collecte approprié. Si vous ne connaissez pas

de centre de collecte, veuillez vous renseigner

auprès de l‘administration de votre commune.

Anl_CE_BC_4_10_M_SPK9.indb 27

Anl_CE_BC_4_10_M_SPK9.indb 27Anl_CE_BC_4_10_M_SPK9.indb 27 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 28 -

10. Consignes de dépannage

Lorsque l’appareil est correctement exploité, aucun dérangement ne devrait se produire. En cas de

dérangement, vériﬁ ez les possibilités suivantes avant d’appeler le service après-vente.

Dérangement Cause probable Remède

L‘appareil ne se

recharge pas

- Pinces de charge mal branchées

- Contact des pinces l‘une vers

l‘autre

- Batterie endommagée

- Connectez la prince de charge

rouge au pôle plus, la pince de

charge noire à la carrosserie

- Eliminer le contact

- Faites contrôler la batterie par un

ou une spécialiste ou remplacez-la

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques

usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à

part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-

er à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil

peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi

sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies

sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même

sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

Anl_CE_BC_4_10_M_SPK9.indb 28

Anl_CE_BC_4_10_M_SPK9.indb 28Anl_CE_BC_4_10_M_SPK9.indb 28 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 29 -

Bon de garantie

Chère cliente, cher client,

nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne

fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre

service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers

à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable

dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou

artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-

mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet

aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux

en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-

tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit

à l‘échange de l‘appareil.

Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-

lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de

garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-

dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation

incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la

tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance

et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-

males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge

de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets

étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation

de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à

l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines

après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée

de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-

rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce

de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du

service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justi catif

de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justi catifs correspondants ou

sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les

enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil

réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris

dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-

yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-

rantie conformément aux informations du service après-vente de ce mode d‘emploi.

Anl_CE_BC_4_10_M_SPK9.indb 29

Anl_CE_BC_4_10_M_SPK9.indb 29Anl_CE_BC_4_10_M_SPK9.indb 29 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 30 -

Pericolo!

Nell’usare gli apparecchi si devono rispettare

diverse avvertenze di sicurezza per evitare lesi-

oni e danni. Quindi leggete attentamente queste

istruzioni per l’uso/le avvertenze di sicurezza.

Conservate bene le informazioni per averle a

disposizione in qualsiasi momento. Se date

l’apparecchio ad altre persone, consegnate ques-

te istruzioni per l’uso/le avvertenze di sicurezza

insieme all’apparecchio. Non ci assumiamo al-

cuna responsabilità per incidenti o danni causati

dal mancato rispetto di queste istruzioni e delle

avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano

nell’opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le

istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau-

sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni

per eventuali necessità future.

Questo apparecchio può essere usato da bam-

bini a partire dagli 8 anni e da persone con ca-

pacità  siche, sensoriali o mentali ridotte o prive

di esperienza e conoscenze solo se vengono

sorvegliati o sono stati istruiti riguardo l’uso sicuro

dell’apparecchio e conoscono i rischi ad esso

connessi. I bambini non devono giocare con

l’apparecchio. Le operazioni di pulizia e di manu-

tenzione a carico dell’utilizzatore non devono ve-

nire eseguite dai bambini se non sono sorvegliati.

Smaltimento

Batterie: solo presso oﬃ cine auto, ecocentri o

centri di raccolta di ri uti speciali. Informatevi

presso gli uﬃ ci comunali del posto.

Spiegazione della targhetta di avvertenze

sull’apparecchio (vedi Fig. 4)

1 = L‘apparecchio possiede un isolamento di pro-

tezione

2 = AVVERTIMENTO – Per ridurre il rischio di

lesioni leggete le istruzioni per l‘uso!

3 = Valore del fusibile sulla scheda elettronica

4 = Staccate dalla rete prima di eseguire o inter-

rompere i collegamenti alla batteria.

ATTENZIONE: gas esplosivi. Evitate  amme

e scintille. Provvedete ad un‘aerazione suﬃ ci-

ente durante la ricarica.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1 Tasto funzione

2 Display LCD

3 Cavo di ricarica nero (-)

4 Cavo di ricarica rosso (+)

5 Occhiello di sospensione

6 Cavo di alimentazione

2.2 Elementi forniti

• Aprite l’imballaggio e togliete con cautela

l’apparecchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i

fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elemen-

ti forniti.

• Verificate che l’apparecchio e gli accessori

non presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio fino

alla scadenza della garanzia.

Pericolo!

L’apparecchio e il materiale d’imballaggio

non sono giocattoli! I bambini non devono

giocare con sacchetti di plastica, ﬁ lm e pic-

coli pezzi! Sussiste pericolo di ingerimento e

soﬀ ocamento!

• Istruzioni per l’uso originali

• Avvertenze di sicurezza

3. Utilizzo proprio

Il caricabatterie è destinato alla ricarica sia di

batterie al piombo-acido da 12V (a umido, Ca/Ca,

EFB) che richiedono manutenzione sia di batterie

senza manutenzione nonché di batterie al piombo

gel e AGM impiegate in veicoli a motore.

Il programma di ricarica 12V M è adatto per la

carica di mantenimento e la ricarica di batterie

con capacità ridotta. Con la funzione SUPPLY

l‘apparecchio può essere usato anche per

l‘alimentazione tampone di corrente, per es.

durante la sostituzione di una batteria o per

l‘esercizio di utenze da 12V DC (osservate la

corrente assorbita max.). Il programma RECOND

è destinato esclusivamente al ricondizionamento

Anl_CE_BC_4_10_M_SPK9.indb 30

Anl_CE_BC_4_10_M_SPK9.indb 30Anl_CE_BC_4_10_M_SPK9.indb 30 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 31 -

di batterie al piombo-acido che si sono scaricate

completamente (non è adatto per batterie AGM o

GEL). Utilizzate questo programma solo per breve

tempo e sotto sorveglianza.

L‘apparecchio non deve essere utilizzato per

ricaricare batterie al litio-ferro-fosfato (ad es.

LiFePO4) o altre batterie al litio. L‘apparecchio è

concepito soltanto per l‘impiego mobile e non per

l‘installazione  ssa in roulotte, camper o veicoli

simili. Il caricabatterie deve essere protetto da

pioggia e neve.

L’apparecchio deve venire usato solamente per

lo scopo a cui è destinato. Ogni altro tipo di uso

che esuli da quello previsto non è un uso confor-

me. L’utilizzatore/l’operatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo

che ne risultino.

Tenete presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigi-

anale o industriale. Non ci assumiamo alcuna

garanzia quando l’apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in

attività equivalenti.

4. Caratteristiche tecniche

CE-BC 4 M

Tensione di rete: ......................220-240 V ~ 50Hz

Potenza assorbita nominale max.: ............. 70 W

Tensione in uscita nominale: .................. 12 V DC

Corrente in uscita nominale: ...........................4 A

Capacità della batteria „STD/AGM/Inverno“: .......

.............................................................10-120 Ah

Capacità della batteria „12V M“ (max. 1A): ..........

.................................................................2-32 Ah

Funzione „SUPPLY“ uscita max.: .................... 3 A

Programma di ricarica „RECOND“: .....................

.................................................. 15,3 V DC / 1,5 A

Grado di protezione: .......................................... II

Tipo di protezione: ...................................... IP65

Temperatura ambiente: ..................- 20°C – 40°C

CE-BC 6 M

Tensione di rete: ......................220-240 V ~ 50Hz

Potenza assorbita nominale max.: ........... 100 W

Tensione in uscita nominale: .................. 12 V DC

Corrente in uscita nominale: ...........................6 A

Capacità della batteria „STD/AGM/Inverno“: .......

.............................................................20-150 Ah

Capacità della batteria „12V M“ (max. 1A): ..........

.................................................................2-32 Ah

Funzione „SUPPLY“ uscita max.: .................... 5 A

Programma di ricarica „RECOND“: .....................

.................................................. 15,3 V DC / 1,5 A

Grado di protezione: .......................................... II

Tipo di protezione: ...................................... IP65

Temperatura ambiente: ..................- 20°C – 40°C

CE-BC 10 M

Tensione di rete: ......................220-240 V ~ 50Hz

Potenza assorbita nominale max.: ........... 160 W

Tensione in uscita nominale: .................. 12 V DC

Corrente in uscita nominale: .........................10 A

Capacità della batteria „STD/AGM/Inverno“: .......

.............................................................30-200 Ah

Capacità della batteria „12V M“ (max. 2 A): .........

.................................................................3-60 Ah

Funzione „SUPPLY“ uscita max.: .................... 8 A

Programma di ricarica „RECOND“: .....................

.................................................. 15,3 V DC / 2,5 A

Grado di protezione: .......................................... II

Tipo di protezione: ...................................... IP65

Temperatura ambiente: ..................- 20°C – 40°C

5. Uso

Prima di inserire la spina nella presa di corrente,

assicuratevi che i dati sulla targhetta delle carat-

teristiche tecniche corrispondano a quelli di rete.

Pericolo! Non ricaricate batterie congelate.

Tenete comunque presenti le indicazioni

nelle istruzioni per l’uso dell’auto, della radio,

del sistema di navigazione ecc.

Avvertenza sulla ricarica automatica

(solo programmi di ricarica 12V STD, 12V

AGM, 12V Inverno, 12 V M)

Il caricabatterie è un apparecchio automatico,

controllato da un microprocessore, ed è quindi

particolarmente adatto a caricare le batterie sen-

za bisogno di manutenzione, ma è anche adatto

al mantenimento in carica di batterie che non ven-

gono utilizzate continuamente, come per es. in

auto d‘epoca, veicoli per il tempo libero, trattorini

rasaerba e simili. Data la presenza del micropro-

cessore integrato, la ricarica si eﬀ ettua in più fasi.

L‘ultima fase, la carica di mantenimento, manti-

Anl_CE_BC_4_10_M_SPK9.indb 31

Anl_CE_BC_4_10_M_SPK9.indb 31Anl_CE_BC_4_10_M_SPK9.indb 31 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 32 -

ene la capacità della batteria tra il 95 e il 100 % e

quindi la batteria è sempre completamente cari-

ca. La ricarica non deve essere controllata. Non

lasciate tuttavia la batteria incustodita per molto

tempo durante la ricarica in modo da poter scolle-

gare a mano il caricabatterie dalla rete elettrica in

caso di anomalia.

5.1 Spiegazione dei simboli (Fig. 2)

A Ricarica di una batteria da 12V (batteria

piombo-acido o batteria GEL).

B Ricarica di una batteria AGM da 12V.

C Ricarica di una batteria da 12V (batteria

piombo-acido, batteria AGM o batteria GEL)

in modalità invernale con una temperatura

ambiente tra – 20°C e +5°C. Pericolo! Non

ricaricate batterie congelate.

D Ricarica di una batteria da 12V (batteria

piombo-acido, batteria AGM o batteria GEL)

in modalità mantenimento di carica.

E Tensione di carica in volt, batteria difettosa

(BAt) / completamente ricaricata (FUL) / col-

legata con polarità errata o cortocircuito sulle

pinze (Err)

F Ripristino della capacità di carica di batterie

al piombo-acido scariche con tensione di ca-

rica elevata

G Pinze collegate in modo errato (polarità erra-

ta) o cortocircuito.

H Alimentazione di tensione, per es. durante la

sostituzione di una batteria

K Stato di carica della batteria in percentuale

(1 tacca = 25%) e processo di ricarica (una

tacca illuminata = la batteria ha raggiunto

quel livello di carica, una tacca del simbolo

della batteria lampeggia = la batteria viene

ricaricata al livello di carica successivo, tutte

le tacche sono illuminate = la batteria è com-

pletamente carica).

5.2 Impostare i programmi di ricarica (Fig. 2)

Avvertenze:

• Premendo il tasto „Mode“ (Fig. 1/Pos. 1) si

può passare ai diversi programmi. Il simbolo

corrispondente al programma appare sul

display. Le batterie vengono caricate con il

programma indicato.

• Per passare al programma RECOND preme-

te il tasto „Mode“ per 5 secondi.

• Premete il tasto „Mode“ per 5 secondi anche

per tornare al programma 12V STD dal pro-

gramma RECOND o dalla funzione SUPPLY.

• Se la tensione della batteria è inferiore a 3,5

V o superiore a 15 V, la batteria non è adatta

a essere ricaricata o è difettosa. Sul display

LCD appare il messaggio „BAt“. Il simbolo „G“

lampeggia. Anche altri difetti della batteria

possono fare in modo che questa non possa

essere ricaricata.

• Se durante la funzione SUPPLY si verifica

un cortocircuito tra le pinze di ricarica, sul

display appare il messaggio „Lo V“. Il simbolo

„G“ lampeggia.

• Staccando il caricabatterie dalla presa viene

memorizzato l‘ultimo programma di ricarica

impostato (tranne RECOND e SUPPLY) che

quindi è preimpostato all‘impiego successivo.

• Solo CE-BC 4M: quando le pinze di ricarica

vengono collegate alla batteria, il caricabat-

terie assorbe da essa una leggera quantità di

corrente e il display LCD si attiva brevemente.

Non si tratta di un‘anomalia.

5.2.1 Programmi di ricarica standard

A) 12V STD: programma di ricarica per batterie

al piombo-acido (a umido, Ca/Ca, EFB) e batterie

GEL. Dopo la prima messa in esercizio del carica-

batterie sul display appare 12V STD.

B) 12V AGM: programma di ricarica per batterie

AGM, premendo il tasto „Mode“ –> si passa dal

programma di ricarica 12V STD a 12V AGM.

5.2.2 Programmi di ricarica speciali

C) Inverno: programma di ricarica consiglia-

to in caso di temperature basse (temperatura

ambiente -20°C - +5°C) per normali batterie al

piombo-acido (a umido / Ca/Ca), premendo il tas-

to „Mode“ –> si passa dal programma di ricarica

12V AGM a „Inverno“.

D) 12V M: programma di ricarica per batterie con

capacità ridotta (vedi Caratteristiche tecniche) e

carica di mantenimento di tutte le batterie indicate

al punto 3. Utilizzo proprio.

Premendo il tasto „Mode“ –> si passa dal pro-

gramma di ricarica „Inverno“ a „12 M“.

F) RECOND: programma di ricarica con tensi-

one di carica  nale elevata e ricarica a corrente

costante, esclusivamente per il ripristino della

capacità di carica di batterie al piombo-acido

completamente scariche.

La procedura RECOND deve essere controllata

ogni mezz‘ora e non deve superare una durata

di 4 ore. Osservate le avvertenze del costruttore

della batteria.

Importante! Per passare a questo programma si

deve premere il tasto „Mode“ (Fig. 1/Pos. 1) per 5

Anl_CE_BC_4_10_M_SPK9.indb 32

Anl_CE_BC_4_10_M_SPK9.indb 32Anl_CE_BC_4_10_M_SPK9.indb 32 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 33 -

secondi.

Avvertimento!

• La gassificazione provoca la formazione

di gas tonante – pericolo di esplosione!

Provvedete a una buona aerazione.

• Impiegate il programma RECOND solo con

batterie al piombo-acido e solo secondo la

seguente descrizione. Fate attenzione a non

sversare l‘acido della batteria. L‘acido della

batteria è caustico. Osservate le avvertenze

di sicurezza.

• Non utilizzate il programma per una batteria

dalla struttura chiusa (batteria VRLA come

per es. AGM o GEL). Osservate le avvertenze

del costruttore della batteria.

• Utilizzate il programma solo per batterie

smontate e non collegate e non per batterie

montate e collegate al sistema elettronico di

bordo del vostro veicolo. La tensione di carica

elevata può danneggiare il sistema elettronico

di bordo. Tenete presenti le istruzioni per l‘uso

del veicolo o rivolgetevi al relativo costruttore.

Impiegare il programma di ricarica RECOND

• Collegate il caricabatterie a una batteria al

piombo-acido nel modo descritto al punto 5.3

e controllate ogni mezz‘ora il processo di rica-

rica.

• Togliete il caricabatterie nel modo descritto al

punto 5.3 al più tardi dopo 4 ore o non appe-

na sentite che la batteria gorgoglia.

• Se possibile controllate il livello di acido ed

eventualmente ricaricate le celle della batteria

solo con acqua distillata. Nel caso ideale il

livello di acido è compreso tra i valori max. e

min. indicati e dovrebbe essere identico per

tutte le celle. Avvitate di nuovo i tappi della

batteria, se presenti.

5.2.3 Ulteriore funzione

H) SUPPLY: per l‘alimentazione di tensione conti-

nua da 12V, per es. nel caso di sostituzione della

batteria o per l‘esercizio di utenze da 12V DC.

Premendo il tasto „Mode“ –> si passa dalla funzi-

one „RECOND“ a „SUPPLY“.

Avvertimento! Non è disponibile la protezione

contro l‘inversione di polarità. In caso di inversi-

one di polarità c‘è il rischio di danni al caricabat-

terie e alla batteria / alla rete del veicolo ovvero

all‘utenza collegata. Collegando la batteria, con-

trollate assolutamente la giusta polarità. Osser-

vate la corrente assorbita max. dell‘utenza (vedi

Caratteristiche tecniche).

Avvertenze:

• La tensione continua messa a disposizione

(indicata sul display) dipende dal carico, in

assenza di carico è pari a ca. 14,5 V.

• La funzione può essere utilizzata per utenze

che impiegano la presa accendisigari del vei-

colo.

• Tenete presenti le istruzioni per l‘uso della

vostra utenza da 12 V.

5.3 Ricaricare la batteria:

• Svitate o togliete i tappi dalla batteria (se pre-

senti).

• Controllate il livello di acido della batteria. Se

necessario aggiungete acqua distillata (se

possibile). Attenzione! L‘acido della batteria

è caustico. Lavate subito con abbondante ac-

qua eventuali spruzzi di acido, se necessario

consultate un medico.

• Collegate prima il cavo rosso al polo positivo

della batteria.

• Poi il cavo nero viene collegato alla carroz-

zeria, lontano da batteria e tubazione della

benzina.

• Avvertimento! Normalmente il polo negati-

vo della batteria è collegato alla carrozzeria

e, quindi, per la ricarica procedete come

descritto in precedenza. In casi eccezionali

è possibile che il polo positivo della batteria

sia collegato alla carrozzeria (messa a terra

positiva). In questo caso collegate il cavo di

ricarica nero al polo negativo della batteria.

Collegate poi il cavo di ricarica rosso alla car-

rozzeria, lontano da batteria e tubazione della

benzina.

• Dopo che la batteria è stata collegata al ca-

ricabatterie, potete collegare questo ad una

presa (vedi Caratteristiche tecniche). È ora

possibile cambiare le impostazioni di ricarica

(vedi punto 5.2).

• Attenzione! Con l‘operazione di ricarica si

può sviluppare del pericoloso gas tonante,

evitate perciò fiamme e scintille durante la ri-

carica. Pericolo di esplosione! Fate attenzione

ad una buona ventilazione dei locali.

• Se sul display appare „FUL“ (e tutte le tacche

come in Fig. 2/Pos. K), il processo di ricarica

è terminato. Il caricabatterie mantiene la bat-

teria a una capacità disponibile di 95 – 100 %

con una ricarica a impulsi. Se il caricabatterie

riporta queste indicazioni già dopo pochi mi-

nuti si tratta di un indizio che la capacità della

batteria è bassa. La batteria deve essere sos-

tituita.

Anl_CE_BC_4_10_M_SPK9.indb 33

Anl_CE_BC_4_10_M_SPK9.indb 33Anl_CE_BC_4_10_M_SPK9.indb 33 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 34 -

Calcolo del tempo di ricarica (Fig. 3a-3c)

Il tempo di ricarica viene determinato dallo stato

di carica della batteria. In caso di batteria scarica

il tempo approssimativo di ricarica ﬁ no all‘80%

può essere calcolato con la seguente formula:

capacità della batteria in Ah

Tempo di ricarica/h =

Amp. (corrente di ricarica)

La corrente di ricarica dovrebbe essere da 1/10 a

1/6 della capacità della batteria.

5.4 Segnalazione di errore (Fig. 2 / Pos. G)

La segnalazione di errore lampeggia (si illumina)

nei seguenti casi:

• Se la tensione della batteria è inferiore a

3,5 V o superiore a 15 V. La batteria non è

adatta alla ricarica o è difettosa. Anche altri

difetti della batteria possono fare in modo che

questa non possa essere ricaricata.

• Se le pinze sono state collegate ai terminali

della batteria con polarità errata. La protezi-

one contro l‘inversione di polarità assicura

che la batteria e il caricabatterie non vengano

danneggiati. Scollegate il caricabatterie dalla

batteria e ricominciate da capo le operazioni

di ricarica. Attenzione! Nel programma SUP-

PLY non è disponibile la protezione contro

l‘inversione di polarità.

• Se si verifica un cortocircuito tra i due mor-

setti di collegamento (le parti in metallo dei

morsetti entrano in contatto). La protezione

contro il cortocircuito assicura che il carica-

batterie non venga danneggiato.

5.5 Terminare la ricarica della batteria

• Staccate la spina dalla presa.

• Staccate prima il cavo nero di ricarica dalla

carrozzeria.

• Poi staccate il cavo rosso di ricarica dal polo

positivo della batteria.

• Attenzione! Nel caso di messa a terra po-

sitiva staccate prima il cavo di ricarica rosso

dalla carrozzeria e poi il cavo di ricarica nero

dalla batteria.

• Riavvitate o rimettete i tappi della batteria (se

presenti).

Avvertenza! Se viene staccata la spina, ma i cavi

di ricarica rimangono collegati alla batteria, il cari-

cabatterie preleva da questa una quantità ridotta

di corrente. Consigliamo quindi di scollegare

sempre completamente il caricabatterie dalla bat-

teria quando questo non viene utilizzato.

6. Protezione da sovraccarico

Nei programmi 12V STD, 12V AGM, 12V Inverno

e 12V M il caricabatterie è protetto elettronica-

mente da sovraccarico, cortocircuito e inversione

di polarità. Sono inoltre montati uno o più fusibili a

ﬁ lo sottile. In caso di fusibile difettoso questo deve

essere sostituito con un dispositivo dello stesso

amperaggio. In caso di necessità rivolgetevi al

centro assistenza clienti competente.

7. Manutenzione e cura della

batteria

• Fate attenzione che la batteria sia sempre

ben fissata.

• Deve essere garantito il collegamento corret-

to alla rete dell’impianto elettrico.

• Tenete la batteria pulita ed asciutta. Ingras-

sate leggermente i morsetti di collegamento

con un grasso neutro e resistente agli acidi

(vaselina).

• Nel caso di batterie che richiedono manuten-

zione controllate ca. ogni 4 settimane il livello

dell’acido e se necessario aggiungere solo

acqua distillata.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi-

na dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezio-

ne, le fessure di aerazione e la carcassa del

motore liberi da polvere e sporco. Strofinate

l’apparecchio con un panno pulito o soffiatelo

con l’aria compressa a pressione bassa.

• Consigliamo di pulire l’apparecchio subito

dopo averlo usato.

• Pulite l’apparecchio regolarmente con un

panno asciutto ed un po’ di sapone. Non usa-

te detergenti o solventi perché questi ultimi

potrebbero danneggiare le parti in plastica

dell’apparecchio. Fate attenzione che non

possa penetrare dell’acqua nell’interno

dell’apparecchio. La penetrazione di acqua

in un elettroutensile aumenta il rischio di una

scossa elettrica.

Anl_CE_BC_4_10_M_SPK9.indb 34

Anl_CE_BC_4_10_M_SPK9.indb 34Anl_CE_BC_4_10_M_SPK9.indb 34 28.03.2019 10:26:56

28.03.2019 10:26:56

28.03.2019 10:26:5628.03.2019 10:26:56

- 35 -

• Il caricabatteria deve essere conservato in un

ambiente asciutto. Le pinze di ricarica devono

essere pulite togliendo le tracce di corrosione.

8.2 Manutenzione

All’interno dell’apparecchio non si trovano altre

parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

• modello dell’apparecchio

• numero dell’articolo dell’apparecchio

• numero d’ident. dell’apparecchio

• numero del pezzo di ricambio del ricambio

necessitato.

Per i prezzi e le informazioni attuali si veda

www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita-

re i danni dovuti al trasporto. Questo imballaggio

rappresenta una materia prima e può perciò es-

sere utilizzato di nuovo o riciclato. L‘apparecchio

e i suoi accessori sono fatti di materiali diversi,

per es. metallo e plastica. Gli apparecchi difettosi

non devono essere gettati nei riﬁ uti domestici. Per

uno smaltimento corretto l‘apparecchio va con-

segnato ad un apposito centro di raccolta. Se non

vi è noto nessun centro di raccolta, rivolgetevi per

informazioni all‘amministrazione comunale.

Anl_CE_BC_4_10_M_SPK9.indb 35

Anl_CE_BC_4_10_M_SPK9.indb 35Anl_CE_BC_4_10_M_SPK9.indb 35 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

- 36 -

10. Avvertenze per l’eliminazione di anomalie

Se l’apparecchio viene fatto funzionare correttamente non si dovrebbero veriﬁ care anomalie. In caso di

anomalie veriﬁ cate le seguenti possibilitŕ prima di rivolgervi al servizio assistenza.

Anomalia Possibile causa Rimedio

L‘apparecchio non

ricarica.

- Pinze di ricarica collegate in modo

errato

- Contatto delle pinze di ricarica tra

loro

- Batteria difettosa

- Collegate la pinza rossa al polo po-

sitivo, quella nera alla carrozzeria

- Eliminate il contatto

- Fate controllare la batteria da un

tecnico ed eventualmente sostitui-

tela

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo

recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e

venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in

modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-

chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo

le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-

za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti

d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della

iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

Anl_CE_BC_4_10_M_SPK9.indb 36

Anl_CE_BC_4_10_M_SPK9.indb 36Anl_CE_BC_4_10_M_SPK9.indb 36 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

- 37 -

Certiﬁ cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia

funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti

all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al

numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività

di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-

tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi

apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.

Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-

mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione

dell‘apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-

nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato

usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-

posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per

un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-

gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle

norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni

ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio

o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei

nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della

forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro

tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-

ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza

del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del

periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-

mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un

servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti

come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti

o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono

essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-

zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-

trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-

do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Anl_CE_BC_4_10_M_SPK9.indb 37

Anl_CE_BC_4_10_M_SPK9.indb 37Anl_CE_BC_4_10_M_SPK9.indb 37 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

DK/N

- 38 -

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo-

ranstaltninger, der skal respekteres for at undgå

skader på personer og materiel. Læs derfor bet-

jeningsvejledningen / sikkerhedsanvisningerne

grundigt igennem. Opbevar betjeningsvejlednin-

gen et praktisk sted, så du altid kan tage den frem

efter behov. Husk at lade betjeningsvejledningen

/ sikkerhedsanvisningerne følge med værktøjet,

hvis du overdrager det til andre. Vi fraskriver

os ethvert ansvar for skader på personer eller

materiel, som måtte opstå som følge af, at anvis-

ningerne i denne betjeningsvejledning, navnlig

vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det

medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige

anvisninger. Følges anvisningerne, navnlig sik-

kerhedsanvisningerne, ikke nøje som beskrevet,

kan elektrisk stød, brand og/eller svære kvæstel-

ser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Dette produkt kan tages i brug af børn fra 8 år

samt personer med nedsatte fysiske, mentale

eller sensoriske evner samt personer, der ikke

har den nødvendige erfaring eller besidder det

fornødne kendskab, såfremt dette sker under

opsyn eller under forudsætning af, at disse perso-

ner har fået instruktion i sikker omgang med mas-

kinen og er bekendt med de hermed forbundne

risici. Børn må ikke bruge produktet som legetøj.

Renholdelse og vedligeholdelse må ikke overla-

des til børn, medmindre det sker under opsyn.

Bortskaﬀ else

Batterier: Via autoværksteder, særlige indsam-

lingssteder eller genbrugsstationer. Spørg din

kommune.

Oplysningsskiltets betydning på produktet

(se ﬁ g. 4)

1 = Produkt er beskyttelsesisoleret

2 = ADVARSEL – Læs betjeningsvejledningen for

at reducere risikoen for personskade!

3 = sikringsværdi på elektronikkort

4 = Kobles fra strømforsyningen, før forbindel-

ser til batteriet lukkes eller åbnes. VIGTIGT:

Eksplosive gasser. Undgå ﬂ ammer og gnister.

Sørg for god udluftning under opladningen.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1)

1 Funktionsknap

2 LCD-display

3 Ladekabel sort (-)

4 Ladekabel rødt (+)

5 Ring til ophængning

6 Netledning

2.2 Leveringsomfang

• Åbn pakken, og tag forsigtigt maskinen ud af

emballagen.

• Fjern emballagematerialet samt emballage-/

og transportsikringer (hvis sådanne forefin-

des).

• Kontroller, at der ikke mangler noget.

• Kontroller maskine og tilbehør for transports-

kader.

• Opbevar så vidt muligt emballagen indtil ga-

rantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke

legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og

kvælning!

• Original betjeningsvejledning

• Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Ladeaggregatet er beregnet til at lade ikke-ved-

ligeholdelsesfrie eller vedligeholdelsesfrie 12V

blysyrebatterier (våd- / Ca/Ca- / EFB-batterier)

samt til blygel- og AGM-batterier, der bruges til

motorkøretøjer.

12V M ladeprogrammet er egnet til

vedligeholdelsesladning og ladning af batterier

med lille batterikapacitet. Med SUPPLY

funktionen kan produktet også bruges til

buﬀ er-strømforsyning f.eks. under et batteriskift

eller til at køre 12V d.c. forbrugere (overhold

maks. strømforbrug). RECOND programmet er

udelukkende beregnet til at genoplive meget

aﬂ adte blysyrebatterier (ikke til AGM og GEL

batterier). Brug kun dette program i kort tid og

Anl_CE_BC_4_10_M_SPK9.indb 38

Anl_CE_BC_4_10_M_SPK9.indb 38Anl_CE_BC_4_10_M_SPK9.indb 38 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

DK/N

- 39 -

under opsyn.

Produktet må ikke bruges til at lade lithium-

jernfosfat-akkuer (f.eks. LiFePO4) eller andre

lithium-akkuer. Produktet er kun beregnet til mobil

brug og må ikke indbygges i campingvogne, auto-

campere eller lignende køretøjer. Ladeaggregatet

skal beskyttes mod regn og sne.

Saven må kun anvendes i overensstemmelse

med dens tiltænkte formål. Enhver anden form

for anvendelse er ikke tilladt. Vi fraskriver os eth-

vert ansvar for skader, det være sig på personer

eller materiel, som måtte opstå som følge af, at

maskinen ikke er blevet anvendt korrekt. Ansvaret

bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller indus-

triel brug. Vi fraskriver os ethvert ansvar, såfremt

produktet anvendes i erhvervsmæssigt, hånd-

værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

CE-BC 4 M

Netspænding: .........................220-240 V ~ 50Hz

Nominel optagen eﬀ ekt maks.: ................... 70 W

Nominel udgangsspænding: ..................12 V d.c.

Nominel udgangsstrøm: ................................. 4 A

Batterikapacitet „STD/AGM/vinter“: .....10-120 Ah

Batterikapacitet „12V M“ (maks. 1A): .......2-32 Ah

Funktion „SUPPLY“ udgang maks.: ................ 3 A

Ladeprogram „RECOND“: ........15,3 V d.c. / 1,5 A

Beskyttelsesklasse: .......................................... II

Beskyttelsesgrad: ....................................... IP65

Omgivelsestemperatur: ................- 20 °C – 40 °C

CE-BC 6 M

Netspænding: .........................220-240 V ~ 50Hz

Nominel optagen eﬀ ekt maks.: ................. 100 W

Nominel udgangsspænding: ..................12 V d.c.

Nominel udgangsstrøm: ................................. 6 A

Batterikapacitet „STD/AGM/vinter“: .....20-150 Ah

Batterikapacitet „12V M“ (maks. 1A): .......2-32 Ah

Funktion „SUPPLY“ udgang maks.: ................ 5 A

Ladeprogram „RECOND“: ........15,3 V d.c. / 1,5 A

Beskyttelsesklasse: .......................................... II

Beskyttelsesgrad: ....................................... IP65

Omgivelsestemperatur: ................- 20 °C – 40 °C

CE-BC 10 M

Netspænding: .........................220-240 V ~ 50Hz

Nominel optagen eﬀ ekt maks.: ................. 160 W

Nominel udgangsspænding: ..................12 V d.c.

Nominel udgangsstrøm: ............................... 10 A

Batterikapacitet „STD/AGM/vinter“: .....30-200 Ah

Batterikapacitet „12V M“ (maks. 2 A): ...... 3-60 Ah

Funktion „SUPPLY“ udgang maks.: ................ 8 A

Ladeprogram „RECOND“: ........15,3 V d.c. / 2,5 A

Beskyttelsesklasse: .......................................... II

Beskyttelsesgrad: ....................................... IP65

Omgivelsestemperatur: ................- 20 °C – 40 °C

5. Betjening

Inden produktet sluttes til strømforsyningsnettet,

skal det kontrolleres, at angivelserne på datapla-

den svarer til strømforsyningsnettets data.

Fare! Lad ikke frossede batterier.

Følg også anvisningerne i betjeningsvejled-

ninger til bil, radio, navigationssystem osv.

Information om automatisk opladning

(kun ladeprogrammer 12V STD, 12V AGM,

12V vinter, 12 V M)

Batteriladeren er en mikroprocessor-styret auto-

matisk oplader, hvilket gør den særligt velegnet til

opladning af vedligeholdelsesfrie batterier samt

til langtidsladning og til vedligeholdelsesladning

af batterier, der ikke er i konstant brug, f.eks. bat-

terier til oldtimere, fritidskøretøjer, traktordrevet

græsslåmaskine og lignende. Den integrerede

mikroprocessor gør, at opladningen gennemføres

i ﬂ ere trin. Det sidste opladningstrin, vedligehol-

delsesopladningen, holder batterikapaciteten ved

95 – 100%, hvorved batteriet altid er helt opladet.

Overvågningen af ladeprocessen er ikke nødven-

dig. Sørg for, at batteriet ikke er uden opsyn, hvis

det lades over et længere tidsrum, så batterilade-

ren kan afbrydes fra strømnettet, hvis der skulle

opstå en fejl.

5.1 Forklaring af symbolerne (ﬁ g. 2)

A Ladning af et 12V batteri (blysyre batteri og

GEL batteri).

B Ladning af et 12V AGM batteri.

C Ladning af et 12V batteri (blysyre batteri,

AGM batteri og GEL batteri) i vinterfunktion

ved en omgivelsestemperatur fra – 20 °C til

+5 °C. Fare! Lad ikke frossede batterier.

D Ladning af et 12V batteri (blysyre batteri,

Anl_CE_BC_4_10_M_SPK9.indb 39

Anl_CE_BC_4_10_M_SPK9.indb 39Anl_CE_BC_4_10_M_SPK9.indb 39 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

DK/N

- 40 -

AGM batteri og GEL batteri) i funktionen ved-

ligeholdelsesladning.

E Ladespænding i volt, batteri defekt (BAt) / helt

opladt (FUL) / tilsluttet forkert eller kortslut-

ning på klemmer (Err)

F Genetablering af ladeevnen for aﬂ adte blysy-

rebatterier med øget ladespænding

G Klemmer er klemt forkert på (forkert polarise-

ring) eller kortslutning

H Spændingsforsyning f.eks. ved batteriskift

K Batteriets ladetilstand i procent (1 delstreg =

25%) og opladning (delstreg lyser = batteri

har nået ladetilstanden, delstreg i batteri-

symbol blinker = batteri lades til næste lade-

tilstand, alle delstreger lyser = batteri er helt

opladt).

5.2 Indstilling af ladeprogrammer (ﬁ g. 2)

Bemærk:

• Trykkes på „mode“-taste (fig. 1/pos. 1), skiftes

til de forskellige programmer. Symbolet, der

svarer til programmet ses i displayet. Batteri-

erne lades med det viste program.

• Tryk på „Mode“–tasten i 5 sekunder for at

springe til RECOND programmet.

• Tryk på „Mode“–tasten i 5 sekunder for at

springe fra RECOND programmet eller SUP-

PLY funktionen tilbage til 12V STD program-

met.

• Er batterispændingen mindre end 3,5 V eller

større end 15 V, er batteriet ikke egnet til at

lade eller defekt. Meldingen „BAt“ ses i LCD-

displayet. Symbolet „G“ blinker. Også andre

batterifejl kan medføre, at batteriet ikke kan

lades.

• Konstateres en kortslutning mellem lade-

klemmerne under SUPPLY funktionen, ses

meldingen „Lo V“ i LCD-displayet. Symbolet

„G“ blinker.

• Fjernes ladeaggregatet fra stikdåsen, gem-

mes det sidst indstillede ladeprogram (und-

tagen RECOND og SUPPLY), og dette er så

forindstillet til næste brug.

• Kun CE-BC 4M: Forbindes ladetængerne

med batteriet, trækker ladeaggregatet meget

lidt strøm ud af batteriet, og LCD-displayet

ses kort. Dette er helt normalt.

5.2.1 Standardladeprogrammer

A) 12V STD: Ladeprogram til blysyrebatterier

(våd-, Ca/Ca-, EFB-batterier) og Gel batterier. Når

ladeaggregatet tages i brug første gang, ses 12V

STD i displayet.

B) 12V AGM: Til ladeprogram til AGM batterier

tryk på „Mode“-taste –> skift fra 12V STD til 12V

AGM ladeprogram

5.2.2 Specielle ladeprogrammer

C) Vinter: Anbefalet ladeprogram når det er koldt

(-20 °C - +5 °C omgivelsestemperatur) til normale

blysyrebatterier (våd- / Ca/Ca- batterier) tryk på

„Mode“-taste –> skift fra 12V AGM til „Vinter“

ladeprogram

D) 12V M: Ladeprogram til batterier med

lille kapacitet (se tekniske data) og til

vedligeholdelsesladning af alle batterier, der er

nævnt under 3. Tilsigtet brug.

Tryk på „Mode“-taste –> skift fra „Vinter“ til „12 M“

ladeprogram

F) RECOND: Ladeprogram med øget

ladeslutspænding og konstant strømladning,

udelukkende til genetablering af ladeevnen til

meget aﬂ adte blysyrebatterier.

RECOND-processen skal kontrolleres hver

30. minut og må ikke overskride 4 timer. Følg

batteriproducentens anvisninger.

Vigtigt! Der springes til dette program ved at

trykke på „Mode“-taste (ﬁ g. 1/pos. 1) i 5 sekunder.

Advarsel!

• Gasning fører til knaldgas – eksplosions-

fare! Sørg for god udluftning.

• RECOND programmet må kun bruges til

blysyrebatterier og kun iht. efterfølgende

beskrivelse. Sørg for, at batterisyre ikke

spildes. Batterisyre er ætsende. Læs og

overhold sikkerhedsanvisningerne.

• Må under ingen omstændigheder bruges

til batterier med lukket konstruktion (VRLA

batteri som f.eks. AGM- eller GEL batteri).

Følg batteriproducentens anvisninger.

• Må kun bruges til et fritstående, udbygget

batteri og ikke i indbygget tilstand med

forbindelse til bordelektronikken i din

bil. Øget ladespænding kan beskadige

bordelektronikken. Læs og overhold

betjeningsvejledningen til din bil eller kontakt

bilfirmaet.

RECOND ladeprogram bruges

• Forbind ladeaggregatet (iht. beskrivelse i

afsnit 5.3) til et blysyrebatteri og kontroller

opladningen hver halve time.

• Senest efter 4 timer eller så snart batteriet

begynder at klukke, fjernes ladeaggregatet

Anl_CE_BC_4_10_M_SPK9.indb 40

Anl_CE_BC_4_10_M_SPK9.indb 40Anl_CE_BC_4_10_M_SPK9.indb 40 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

DK/N

- 41 -

iht. beskrivelse i afsnit 5.3.

• Kontroller, hvis muligt, syreniveauet og fyld,

hvis muligt, battericellerne evt. kun med des-

tilleret vand. Syreniveauet skal helst ligge mel-

lem den påtrykte maks. og min. værdi og bør

være ens for alle celler. Skru batteripropperne

fast igen, hvis sådanne findes.

5.2.3 Yderligere funktion

H) SUPPLY: Til 12V jævnspændingsforsyning

f.eks. til batteriskift eller til drift af 12V d.c. forbru-

gere.

Tryk på „Mode“-taste –> skift fra RECOND til

SUPPLY funktion

Advarsel! Beskyttelsen mod forkert poling står

ikke til rådighed. Ved forkert poling kan der opstå

skader på ladeaggregatet og batteriet / bordnettet

i bilen eller på den tilsluttede forbruger. Kontroller

ubetinget, at batterierne tilsluttes rigtigt. Overhold

det maks. strømforbrug (se tekniske data) for for-

brugeren.

Bemærk:

• Den disponible jævnspænding (ses i display-

et) er lastafhængig og er uden belastning ca.

14,5 V.

• Funktionen er praktisk til forbrugere, der er

forbundet med en cigarettænder i bilen.

• Læs og overhold betjeningsvejledningen til

din 12 V forbruger.

5.3 Opladning af batteri:

• Løsn eller fjern eventuelle batteripropper på

batteriet.

• Kontroller batteriets syreniveau. Ved behov

fyldes destilleret vand på (om muligt). Pas på!

Batterisyre er ætsende. Syrestænk skal om-

gående vaskes af med masser af vand, opsøg

om nødvendigt en læge.

• Slut først det røde ladekabel til batteriets plus-

pol.

• Bagefter fjernes det sorte ladekabel fra batte-

riet, og benzinledningen sluttes til karosseriet.

• Advarsel! Normalt er den negative batteripol

forbundet med karosseriet, og opladningen

gennemføres som beskrevet ovenfor. I undta-

gelsestilfælde kan det være, at den positive

batteripol er forbundet med karosseriet (po-

sitiv jordforbindelse). I dette tilfælde tilsluttes

det sorte ladekabel til batteriets minuspol.

Herefter forbindes det røde ladekabel, på

afstand af batteri og benzinledning, med ka-

rosseriet.

• Når batteriet er blevet sluttet til

ladeaggregatet, kan ladeaggregatet sluttes

til en stikkontakt (se Tekniske data). Nu kan

ladeindstillingerne ændres (se afsnit 5.2).

• Pas på! Opladningen kan fremkalde farlig

knaldgas - undgå derfor gnistdannelse og

åben ild, mens opladning finder sted. Eksplo-

sionsfare! Sørg for god udluftning i lokalerne.

• Ses „FUL“ i LCD-displayet (og alle delstrege

fig. 2/pos. K), så er opladningen afsluttet.

Ladeaggregatet holder batteriet vha.

impulsladning ved 95 – 100 % disponibel

batterikapacitet. Viser ladeaggregatet dette

allerede efter få minutter, er det tegn på en

lille batterikapacitet. Batteriet skal udskiftes.

Beregning af ladetiden (ﬁ g. 3a-3c)

Ladetiden afhænger af batteriets ladetilstand.

Ved et tomt batteri kan den omtrentlige ladetid

indtil ca. 80% opladning beregnes ud fra følgende

formel:

Batterikapacitet i Ah

Ladetid/h =

Amp. (ladestrøm)

Ladestrømmen skal udgøre 1/10 til 1/6 af

batterikapaciteten.

5.4 Fejlvisning (ﬁ g. 2 / pos. G)

Fejlvisningen blinker (lyser) i følgende tilfælde:

• Hvis batterispændingen er under 3,5 V eller

over 15 V. Batteriet er ikke egnet til at lade

eller er defekt. Også andre batterifejl kan

medføre, at batteriet ikke kan lades.

• Hvis tilslutningsklemmerne er forbundet

forkert på batteriet (forkert poling).

Beskyttelsen mod forkert poling sikrer, at

batteri og ladeaggregat ikke beskadiges.

Fjern ladeaggregatet fra batteriet og start

opladningen igen. Forsigtig! I SUPPLY

programmet står der ingen beskyttelse mod

forkert poling til rådighed.

• Hvis der opstår en kortslutning på begge

tilslutningsklemmer (klemmernes metaldele

berører hinanden). Kortslutningsbeskyttelsen

sikrer, at ladeaggregatet ikke beskadiges.

5.5 Opladning af batteri afsluttes

• Træk stikket ud af stikkontakten.

• Frigør først det sorte ladekabel fra karosseriet.

• Bagefter frigør du det røde ladekabel fra

batteriets pluspol.

• Vigtigt! Ved positiv jordforbindelse løsnes

først det røde ladekabel fra karosseriet og så

det sorte ladekabel fra batteriet.

• Påskru/Påsæt eventuelle batteripropper.

Anl_CE_BC_4_10_M_SPK9.indb 41

Anl_CE_BC_4_10_M_SPK9.indb 41Anl_CE_BC_4_10_M_SPK9.indb 41 28.03.2019 10:26:57

28.03.2019 10:26:57

28.03.2019 10:26:5728.03.2019 10:26:57

DK/N

- 42 -

Bemærk! Trækkes stikket ud, og bliver

ladekablerne på batteriet, tapper ladeaggregatet

kun lidt strøm fra batteriet. Af den grund anbefales

det at fjerne ladeaggregatet helt fra batteriet, når

det ikke bruges.

6. Overbelastningssikring

Ladeaggregatet er beskyttet elektronisk mod

overbelastning, kortslutning og forkert poling i la-

deprogrammerne 12V STD, 12V AGM, 12V vinter

og 12V M. Desuden er der indbygget en eller ﬂ ere

ﬁ nsikringer. Er sikringen defekt, skal den skiftes

ud med en sikring med samme ampereværdi.

Kontakt vores kundeservice efter behov.

7. Vedligeholdelse og pleje af batteri

• Batteriet skal altid være fast indbygget.

• Der skal være etableret en fejlfri forbindelse til

det elektriske anlægs ledningsnet.

• Hold batteriet rent og tørt. Smør forbindelses-

klemmerne med lidt syrefri og syrefast fedt

(vaseline).

• Ved batterier, der ikke er vedligeholdelsesfri,

skal syreniveauet kontrolleres ca. hver 4. uge;

ved behov påfyldes destilleret vand.

8. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol-

delsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger,

luftsprækker og motorhuset fri for støv og

snavs. Gnid maskinen ren med en ren klud,

eller foretag trykluftudblæsning med lavt tryk.

• Vi anbefaler, at maskinen rengøres hver gang

efter brug.

• Rengør af og til maskinen med en fugtig klud

og lidt blød sæbe. Undgå brug af rengørings-

eller opløsningsmiddel, da det vil kunne

ødelægge maskinens kunststofdele. Pas på,

at der ikke kan trænge vand ind i maskinens

indvendige dele. Trænger der vand ind i et el-

værktøj, øger det risikoen for elektrisk stød.

• Opladeren skal opbevares i et tørt rum. Lade-

klemmerne skal frigøres for korrosion.

8.2 Vedligeholdelse

Der ﬁ ndes ikke yderligere dele, som skal

vedligeholdes inde i maskinen.

8.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply-

ses:

• Savens type.

• Savens artikelnummer.

• Savens identifikationsnummer.

• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger ﬁ nder du på

internetadressen www.isc-gmbh.info

9. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå trans-

portskader. Emballagen består af råmaterialer

og kan genanvendes eller indleveres på gen-

brugsstation. Produktet og dets tilbehør består af

forskelligartede materialer, f.eks. metal og plast.

Defekte produkter må ikke smides ud som almin-

deligt husholdningsaﬀ ald. For at sikre en fagmæs-

sig korrekt bortskaﬀ else skal produktet indleveres

på et aﬀ aldsdepot. Hvis du ikke har kendskab til

lokalt aﬀ aldsdepot, så kontakt din kommune.

Anl_CE_BC_4_10_M_SPK9.indb 42

Anl_CE_BC_4_10_M_SPK9.indb 42Anl_CE_BC_4_10_M_SPK9.indb 42 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

DK/N

- 43 -

10. Information om fejlafhjælpning

Hvis apparatet anvendes korrekt, skulle der ikke opstå forstyrrelser. I tilfælde af forstyrrelse skal du kont-

rollere følgende, inden du kontakter kundeservice.

Fejl Mulig årsag Afhjælpning

Apparat lader ikke - Ladetænger tilsluttet forkert

- Ladetængernes indbyrdes kontakt

- Batteri beskadiget

- Slut rød ladetang til pluspol, sort

ladetang til karosseri

- Afhjælp kontaktproblem

- Lad batteriet efterse af en fagmand,

skiftes evt. ud

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse

i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende

formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas-

kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation

– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med

maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er

kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Anl_CE_BC_4_10_M_SPK9.indb 43

Anl_CE_BC_4_10_M_SPK9.indb 43Anl_CE_BC_4_10_M_SPK9.indb 43 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

DK/N

- 44 -

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle

udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på

adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-

nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-

digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent

lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-

ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på

produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig

brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,

håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som

følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-

spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller

som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-

geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af

produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer

i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger

udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-

ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav

kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet

medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-

te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-

rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er

udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garanti-

en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-

tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-

hold til serviceinformationerne i nærværende betjeningsvejledning.

Anl_CE_BC_4_10_M_SPK9.indb 44

Anl_CE_BC_4_10_M_SPK9.indb 44Anl_CE_BC_4_10_M_SPK9.indb 44 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

- 46 -

litium-järnfosfatbatterier (t.ex. LiFePO4) eller an-

dra litiumbatterier. Apparaten är endast avsedd

för mobil användning och inte för montering i

husvagnar, husbilar eller liknande fordon. Skydda

laddaren mot regn och snö.

Maskinen får endast användas till sitt avsedda

ändamål. Användningar som sträcker sig utöver

detta användningsområde är ej ändamålsenliga.

För materialskador eller personskador som resul-

terar av sådan användning ansvarar användaren/

operatören själv. Tillverkaren påtar sig inget

ansvar.

Tänk på att våra produkter endast får användas

till ändamålsenligt syfte och inte har konstruerats

för yrkesmässig, hantverksmässig eller industriell

användning. Vi ger därför ingen garanti om pro-

dukten ska användas inom yrkesmässiga, hant-

verksmässiga eller industriella verksamheter eller

vid liknande aktiviteter.

4. Tekniska data

CE-BC 4 M

Nätspänning .......................... 220-240 V ~ 50 Hz

Nom. eﬀ ektbehov max. .............................. 70 W

Nom. utgångsspänning .......................... 12 V DC

Nom. utgångsström ........................................4 A

Batterikapacitet ”STD/AGM/Vinter” .....10-120 Ah

Batterikapacitet ”12V M” (max. 1 A) ......... 2-32 Ah

Funktion ”SUPPLY” utgång max. .................... 3 A

Laddningsprogram ”RECOND” 15,3 V DC / 1,5 A

Skyddsklass ...................................................... II

Kapslingsklass ........................................... IP 65

Omgivningstemperatur .................... - 20°C – 40°

CE-BC 6 M

Nätspänning .......................... 220-240 V ~ 50 Hz

Nom. eﬀ ektbehov max. ............................ 100 W

Nom. utgångsspänning .......................... 12 V DC

Nom. utgångsström ........................................6 A

Batterikapacitet ”STD/AGM/Vinter” .....20-150 Ah

Batterikapacitet ”12V M” (max. 1 A) ......... 2-32 Ah

Funktion ”SUPPLY” utgång max. .................... 5 A

Laddningsprogram ”RECOND” 15,3 V DC / 1,5 A

Skyddsklass ...................................................... II

Kapslingsklass ........................................... IP 65

Omgivningstemperatur .................... - 20°C – 40°

CE-BC 10 M

Nätspänning .......................... 220-240 V ~ 50 Hz

Nom. eﬀ ektbehov max. ............................ 160 W

Nom. utgångsspänning .......................... 12 V DC

Nom. utgångsström ......................................10 A

Batterikapacitet ”STD/AGM/Vinter” .....30-200 Ah

Batterikapacitet ”12V M” (max. 2 A) ......... 3-60 Ah

Funktion ”SUPPLY” utgång max. .................... 8 A

Laddningsprogram ”RECOND” 15,3 V DC / 2,5 A

Skyddsklass ...................................................... II

Kapslingsklass ........................................... IP 65

Omgivningstemperatur .................... - 20°C – 40°

5. Använda apparaten

Innan du ansluter apparaten ska du övertyga dig

om att informationen på märkskylten stämmer

överens med nätets data.

Fara! Ladda inga frusna batterier.

Beakta instruktionerna i användarmanualer-

na till fordonet, radion, navigationssystemet

osv.

Instruktioner för automatisk laddning

(endast laddningsprogram 12V STD, 12V

AGM, 12V Vinter, 12 V M)

Laddaren är en automatisk laddare som styrs av

en mikroprocessor, dvs. den är särskilt lämpad för

laddning av underhållsfria batterier samt för lång-

tidsladdning och underhållsladdning av batterier

som inte ständigt används, t ex för veteranbilar,

fritidsfordon, traktorgräsklippare och liknande

utrustning. Med den integrerade mikroprocessorn

laddas batteriet upp i ﬂ era olika steg. Den sista

laddningsnivån, underhållsladdningen, håller bat-

terikapaciteten på 95 – 100 %, vilket innebär att

batteriet alltid är fulladdat. Laddningen behöver

inte övervakas. Tänk ändå på att batteriet inte får

lämnas utan uppsikt under längre tid medan det

laddas. Om störning uppstår i laddaren måste du

kunna kopplas loss den manuellt från elnätet.

5.1 Förklaring av symbolerna (bild 2)

A Ladda ett 12 V-batteri (blysyrabatteri och

GEL- batteri).

B Ladda ett 12 V AGM-batteri.

C Ladda ett 12 V-batteri (blysyrabatteri, AGM-

batteri och GEL-batteri) i vinterläge med

omgivningstemperatur –20°C till +5°C. Fara!

Ladda inga frusna batterier.

D Ladda ett 12 V-batteri (blysyrabatteri, AGM-

Anl_CE_BC_4_10_M_SPK9.indb 46

Anl_CE_BC_4_10_M_SPK9.indb 46Anl_CE_BC_4_10_M_SPK9.indb 46 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

- 47 -

batteri och GEL-batteri) i underhållsladdning.

E Laddningsspänning i V, batteri defekt (BAt) /

fulladdat (FUL) / anslutits med polerna förv-

äxlade eller kortslutning vid klämmorna (Err)

F Återupprätta laddningsförmågan i urladdade

blysyrabatterier med högre laddningsspän-

ning

G Klämmorna har anslutits felaktigt (polerna

omkastade) eller kortslutning föreligger

H Spänningsförsörjning t.ex. vid batteribyte

K Batteriets laddningsnivå i procent (1 delstreck

= 25 %) och laddning (delstreck lyser = bat-

teriet har nått sin laddningsnivå, delstreck i

batterisymbolen blinkar = batteriet laddas till

nästa laddningsnivå, alla delstreck lyser =

batteriet fulladdat).

5.2 Ställa in laddningsprogram (bild 2)

Märk:

• Tryck på ”Mode”-knappen (bild 1/pos. 1) för

att skifta mellan olika program. Symbolen för

programmet visas på displayen. Batterierna

laddas med det program som visas.

• Håll ”Mode”-knappen intryckt i 5 sekunder om

du vill öppna RECOND-programmet.

• Håll ”Mode”-knappen intryckt i 5 sekunder om

du vill gå tillbaka från RECOND-programmet

eller SUPPLY-funktionen till 12V STD-pro-

grammet.

• Om spänningen i batteriet är under 3,5 V eller

över 15 V är batteriet antingen olämpligt för

att laddas eller defekt. Texten ”Bat” visas på

LCD-displayen. Symbolen ”G” blinkar. Även

andra batterifel kan leda till att batteriet inte

kan laddas.

• Om en kortslutning föreligger mellan ladd-

ningsklämmorna medan SUPPLY-funktionen

utförs, visas texten ”Lo V” på LCD-displayen.

Symbolen ”G” blinkar.

• När laddaren kopplas loss från stickuttaget

sparas det senast inställda laddningspro-

grammet (utom RECOND och SUPPLY). Näs-

ta gång laddaren används är detta program

förinställt.

• Endast CE-BC 4M: När laddningsklämmorna

ansluts till batteriet drar laddaren en mycket

låg ström ur batteriet. LCD-displayen tänds

kort. Detta är normalt.

5.2.1 Standardladdningsprogram

A) 12V STD: Laddningsprogram för blysyrabatte-

rier (våt-, Ca/Ca-, EFB-batterier) och gelbatterier.

Efter att laddaren har tagits i drift visas 12V STD

på displayen.

B) 12V AGM: Tryck på ”Mode”-knappen för ladd-

ningsprogram för AGM-batterier –> koppla om

från 12V STD till 12V AGM laddningsprogram

5.2.2 Särskilda laddningsprogram

C) Vinter: Tryck på ”Mode”-knappen för rekom-

menderat laddningsprogram vid kall väderlek

(omgivningstemperatur -20°C - +5°C) för normal

blysyrabatterier (våt- / Ca/Ca-batterier) –> koppla

om från 12V AGM till ”Vinter” laddningsprogram

D) 12V M: Laddningsprogram för batterier med

låg kapacitet (se Tekniska data) och under-

hållsladdning för alla batterier som anges under

3. Ändamålsenlig användning.

Tryck på ”Mode”-knappen –> koppla om från ”Vin-

ter” till ”12 M” laddningsprogram

F) RECOND: Laddningsprogram med högre

laddningsslutspänning och konstantströmladd-

ning, endast för att återställa laddningsförmågan i

djupurladdade blysyrabatterier.

RECOND-processen måste kontrolleras varje

halvtimme och får inte överskrida 4 tim. Beakta

informationen från batteritillverkaren.

Viktigt! Håll ”Mode”-knappen (bild 1/pos. 1) i 5

sekunder för att öppna detta program.

Varning!

• Knallgas bildas – Explosionsrisk! Sörj för

fullgod ventilation.

• RECOND-programmet får endast användas

vid ett blysyrabatteri och endast enligt nedan-

stående beskrivning. Var försiktig så att ingen

batterisyra spills ut. Batterisyra är frätande.

Beakta säkerhetsanvisningarna.

• Detta program får aldrig användas till ett

slutet batteri (VRLA-batteri, t.ex. AGM- eller

GEL-batteri). Beakta informationen från batte-

ritillverkaren.

• Får endast användas vid ett fristående,

demonterat batteri och inte i monterat skick

med anslutning till fordonselektroniken i ditt

motorfordon. Förhöjd laddningsspänning kan

skapa fordonselektroniken. Beakta bruksan-

visningen till ditt fordon eller kontakta fordons-

tillverkaren.

Använda RECOND-laddningsprogram

• Anslut laddaren till ett blysyrabatteri enligt

beskrivningen i avsnitt 5.3. Kontrollera ladd-

ningsprocessen varje halvtimme.

• Efter senast 4 tim eller när batteriet hörbart

avger gas (bubblar) kan du koppla lossa lad-

Anl_CE_BC_4_10_M_SPK9.indb 47

Anl_CE_BC_4_10_M_SPK9.indb 47Anl_CE_BC_4_10_M_SPK9.indb 47 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

- 48 -

daren enligt beskrivningen i avsnitt 5.3.

• Kontrollera om möjligt syranivån och fyll

vid behov på battericellerna med destillerat

vatten. I optimalfall ligger syranivån mellan

indikerat max. och min. värde och ska vara

detsamma för alla celler. Dra åt batteriplug-

gen (om förhanden) igen.

5.2.3 Extra funktion

H) SUPPLY: För matning av 12 V likspänning t.ex.

vid batteribyte eller för drift av förbrukare med 12

V DC.

Tryck på ”Mode”-knappen –> koppla om från RE-

COND till SUPPLY-funktion

Varning! Polförväxlingsskyddet är inte tillgängligt.

Om polerna förväxlas ﬁ nns det risk för skador på

laddaren och på batteriet / fordonselektroniken i

fordonet eller på anslutna förbrukare. Se tvunget

till att polariteten stämmer när batterierna ansluts.

Beakta max. strömförbrukning (se Tekniska data)

för förbrukaren.

Märk:

• Likspänningen som ställs till förfogande (vi-

sas på displayen) är beroende av aktuell last

och uppgår utan belastning till ca. 14,5 V.

• Funktionen kan användas till förbrukare som

drivs med cigarettuttaget i fordonet.

• Beakta bruksanvisningen för din förbrukare

för 12 V.

5.3 Ladda batteriet

• Lossa eller ta av batteripluggen (om förhan-

den) från batteriet.

• Kontrollera syranivån i batteriet. Fyll på de-

stillerat vatten vid behov (om möjligt). Obs!

Batterisyra är frätande. Spola genast av syra-

stänk med mycket vatten, uppsök läkare vid

allvarliga besvär.

• Anslut först den röda laddningskabeln till bat-

teriets pluspol.

• Anslut därefter den svarta laddningskabeln till

karossen, på tillräckligt avstånd från batteriet

och bensinledningen.

• Varning! I normalfall är den negativa batte-

ripolen ansluten till karossen. Ladda enligt

beskrivningen ovan. I undantagsfall kan det

vara möjligt att den positiva batteripolen är

ansluten till karossen (positiv jordning). I

sådana fall ska den svarta laddningskabeln

anslutas till batteriets minuspol. Anslut däref-

ter den röda laddningskabeln till karossen på

tillräckligt avstånd från batteriet och bensin-

ledningen.

• Efter att batteriet har anslutits till laddaren,

kan du ansluta laddaren till ett stickuttag (se

Tekniska data). Därefter kan laddningsinställ-

ningarna ändas (se avsnitt 5.2).

• Obs! När batteriet laddas finns det risk för att

farlig knallgas bildas. Undvik därför gnistbild-

ning och öppna lågor. Explosionsrisk! Se till

att rummet är tillräckligt ventilerat.

• Om ”FUL” (och alla delstreck, bild 2/pos. K)

visas på LCD-displayen är laddningen avs-

lutad. Med impulsladdning kan laddningen

behålla batterikapaciteten i batteriet på 95

– 100 %. Om laddaren indikerar detta redan

efter ett par minuter är detta ett tecken på att

batterikapaciteten är låg. Byt då ut batteriet.

Beräkna laddningstiden (bild 3a-3c)

Laddningstiden bestäms av batteriets laddnings-

nivå. Om batteriet är tomt kan den ungefärliga

laddningstiden upp till 80 % laddning beräknas

med följande formel:

Batterikapacitet i Ah

Laddningstid/h =

Amp. (laddningsström)

Laddningsströmmen bör uppgå till 1/10 till 1/6 av

batteriets kapacitet.

5.4 Felindikering (bild 2 / pos. G)

Felindikeringen blinkar (lyser) i följande situatio-

ner:

• Om spänningen i batteriet är lägre än 3,5 V

eller högre än 15 V. Batteriet är inte avsett för

att laddas eller är defekt. Även andra batterifel

kan leda till att batteriet inte kan laddas.

• Om anslutningsklämmorna vid batterianslut-

ningarna har anslutits till fel polaritet. Polför-

växlingsskyddet ska säkerställa att batteriet

och laddaren inte skadas. Koppla lossa

laddaren från batteriet och försök ladda igen.

Obs! I SUPPLY-programmet finns inget polför-

växlingsskydd.

• Om en kortslutning föreligger mellan de båda

anslutningsklämmorna (metalldelarna i kläm-

morna rör vid varandra). Kortslutningsskyddet

ska säkerställa att laddaren inte skadas.

5.5 Avsluta laddningen av batteriet

• Dra ut stickkontakten ur vägguttaget.

• Lossa först på den svarta laddningskabeln

från karosseriet.

• Lossa sedan på den röda laddningskabeln

från batteriets pluspol.

• Obs! Vid en positiv jordning ska först den

Anl_CE_BC_4_10_M_SPK9.indb 48

Anl_CE_BC_4_10_M_SPK9.indb 48Anl_CE_BC_4_10_M_SPK9.indb 48 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

- 49 -

röda laddningskabeln lossa från karossen.

Lossa därefter den svarta laddningskabeln

från batteriet.

• Skruva in eller tryck in batteripluggen igen

(om förhanden).

Märk Om stickkontakten dras ut men laddnings-

kabeln fortfarande är ansluten till batteriet, så

kommer laddaren att dra en mindre ström från

batteriet. Vi rekommenderar därför att laddaren

kopplas loss komplett från batteriet när laddnin-

gen har avslutats.

6. Överbelastningsskydd

I laddningsprogrammen 12V STD, 12V AGM,

12V Vinter och 12V M är laddaren elektroniskt

skyddad mot överbelastning, kortslutning och

förväxlade poler. Dessutom ﬁ nns en eller ﬂ era

ﬁ nsäkringar i apparaten. Om säkringen är defekt

ska den bytas ut och ersättas med en annan

säkring med samma amperevärde. Kontakta vår

kundtjänst vid behov.

7. Underhålla och sköta batteriet

• Se till att batteriet alltid är fast monterat.

• Kontakten mellan batteriet och det elektriska

systemet måste vara i fullgott skick.

• Håll batteriet rent och torrt. Fetta in anslut-

ningsklämmorna en aning med syrafritt och

syrabeständigt fett (vaselin).

• Vid icke underhållsfria batteriet ska syranivån

kontrolleras ungefär var 4:e vecka. Endast

destillerat vatten får fyllas på vid behov.

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings-

arbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöpp-

ningarna och motorkåpan i så damm- och

smutsfritt skick som möjligt. Torka av mas-

kinen med en ren duk eller blås av den med

tryckluft med svagt tryck.

• Vi rekommenderar att du rengör maskinen

efter varje användningstillfälle.

• Rengör maskinen med jämna mellanrum med

en fuktig duk och en aning såpa. Använd inga

rengörings- eller lösningsmedel. Dessa kan

skada maskinens plastdelar. Se till att inga

vätskor tränger in i maskinens inre. Om vatten

tränger in i ett elverktyg höjs risken för elekt-

riska slag.

• Laddaren måste förvaras i ett torrt utrymme.

Rengör laddningsklämmorna från korrosion.

8.2 Underhåll

I maskinens inre ﬁ nns inga delar som kräver un-

derhåll.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser-

vdelar:

• Maskintyp

• Maskinens artikel-nr.

• Maskinens ident-nr.

• Reservdelsnummer för erforderlig reservdel

Aktuella priser och ytterligare information ﬁ nns på

www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar

som skydd mot transportskador. Denna förpack-

ning består av olika material som kan återvinnas.

Lämna in förpackningen till ett insamlingsställe för

återvinning. Produkten och dess tillbehör består

av olika material som t ex metaller och plaster.

Defekta produkter får inte kastas i hushållssopor-

na. Lämna in produkten till ett insamlingsställe

i din kommun för professionell avfallshantering.

Hör efter med din kommun om du inte vet var

närmsta insamlingsställe ﬁ nns.

Anl_CE_BC_4_10_M_SPK9.indb 49

Anl_CE_BC_4_10_M_SPK9.indb 49Anl_CE_BC_4_10_M_SPK9.indb 49 28.03.2019 10:26:58

28.03.2019 10:26:58

28.03.2019 10:26:5828.03.2019 10:26:58

- 50 -

10. Åtgärder vid störningar

Om apparaten används på avsett vis bör inga störningar förekomma. Om störningar ändå skulle uppstå,

kontrollera nedanstående möjligheter innan du kontaktar kundtjänst.

Störning Möjlig orsak Åtgärder

Överbelastnings-

skyddet löser ut

- Laddningsklämmorna har anslutits

felaktigt

- Laddnings¬klämmorna har kontakt

med varandra

- Batteriet är skadat

- Anslut den röda laddningsklämman

till pluspolen, den svarta laddnings-

klämman till karosseriet.

- Åtgärda kontakten

- Låt en expert kontrollera batteriet

och ev. byta ut

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller

elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg

källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-

fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats

in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-

ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-

ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även

utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Anl_CE_BC_4_10_M_SPK9.indb 50

Anl_CE_BC_4_10_M_SPK9.indb 50Anl_CE_BC_4_10_M_SPK9.indb 50 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 51 -

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på

rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på

garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande

punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor

reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.

Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt

lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.

Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats

för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om

produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella

verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),

missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-

rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande

partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller

yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.

Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs

inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid

börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-

besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt

denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av

våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garan-

titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har

uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin

enligt serviceinformationen som anges i denna bruksanvisning.

Anl_CE_BC_4_10_M_SPK9.indb 51

Anl_CE_BC_4_10_M_SPK9.indb 51Anl_CE_BC_4_10_M_SPK9.indb 51 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 52 -

Nebezpe í! č

P i používání p ístroj musí být dodržována ur itá ř ř ů č

bezpe nostní opat ení, aby se zabránilo zran ním č ř ě

a škodám. P e t te si proto pe liv tento návod ř č ě č ě

k obsluze / bezpe nostní pokyny. Dob e si ho/č ř

je uložte, abyste m li tyto informace kdykoliv ě

po ruce. Pokud p edáte p ístroj jiným osobám, ř ř

p edejte s ním prosím i tento návod k obsluze/ř

bezpe nostní pokyny. Nep ebíráme žádné ru ení č ř č

za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpe nostních č

pokynů.

1. Bezpečnostní pokyny

P íslušné bezpe nostní pokyny naleznete v ř č

p iložené brožurce.ř

Nebezpe í! č

P e t te si všechny bezpe nostní poky-ř č ě č

ny a instrukce. Zanedbání p i dodržování ř

bezpe nostních pokyn a instrukcí mohou mít č ů

za následek úder elektrickým proudem, požár

a/nebo t žká zran ní. ě ě Všechny bezpe nostní č

pokyny a instrukce si uložte pro budoucí

použití.

Tento p ístroj sm jí používat d ti starší 8 let a ř ě ě

osoby se sníženými fyzickými, smyslovými nebo

duševními schopnostmi nebo s nedostate nými č

zkušenostmi a v domostmi, pouze pokud jsou ě

pod dohledem nebo byly pou eny ohledn č ě

bezpe ného používání p ístroje a rozum jí č ř ě

nebezpe ím, které mohou v d sledku použití vz-č ů

niknout. D ti si nesm jí s p ístrojem hrát. išt ní a ě ě ř Č ě

údržbu nesm jí provád t d ti bez dohledu.ě ě ě

Likvidace

Baterie: Pouze prost ednictvím autoservisu, spe-ř

ciálních sb ren nebo sb ren zvláštního odpadu. ě ě

Informujte se u místních ú ad .ř ů

Vysvětlení informa ního štítku na p ístroji č ř

(viz obr. 4)

1 = P ístroj je vybaven ochrannou izolacíř

2 = Varování – Za ú elem snížení rizika zran ní si č ě

p e t te návod k obsluze!ř č ě

3 = Hodnota jišt ní na elektronické desce ploš. ě

spojů

4 = Odpojte od sít p ed p ipojením nebo odpo-ě ř ř

jením baterie.

POZOR: Výbušné plyny. P edejd te vzniku ř ě

plamen a jisker. B hem nabíjení se postarej-ů ě

te o dostate né v trání.č ě

2. Popis přístroje a rozsah dodávky

2.1 Popis p ístroje (obr. 1)ř

1 Tlačítko funkce

2 LCD displej

3 Nabíjecí kabel černý (-)

4 Nabíjecí kabel ervený (+)č

5 Záv sné oě čko

6 Sí ové vedeníť

2.2 Rozsah dodávky

• Otevř řete balení a p ístroj opatrn vyjm te z ě ě

balení.

• Odstraňte obalový materiál a ochrany balení /

dopravní pojistky (jsou-li k dispozici).

• Překontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte př řístroj a p íslušenství, zda neby-

ly p i p eprav poškozeny.ř ř ě

• Balení si pokud možno uložte až do uplynutí

záru ní doby.č

Nebezpe í! č

P ístroj a obalový materiál nejsou d tská ř ě

hra ka! D ti si nesm jí hrát s plastovými č ě ě

sá ky, fóliemi a malými díly! Hrozí nebezpe í č č

spolknutí a udušení!

• Originální návod k obsluze

• Bezpečnostní pokyny

3. Použití podle ú elu ur eníč č

Nabíje ka je ur ena k nabíjení údržbu č č

vyžadujících nebo bezúdržbových olov ných ě

akumulátor s kyselinovým elektrolytem o nap tí ů ě

12 V (mokré baterie / baterie Ca/Ca- / EFB) a

rovněž pro gelové olov né baterie a baterie AGM ě

používané u motorových vozidel.

Nabíjecí program 12 V M je vhodný k

udržovacímu nabíjení a k nabíjení baterií s menší

kapacitou. Díky funkci SUPPLY lze p ístroj použít ř

také k p echodnému napájení nap hem ř ř. bě

vým ny baterie nebo k provozu spot ebi ě ř čů

využívajících stejnosm rné nap tí 12 V (dbejte ě ě

max. p íkonu). Program RECOND je ur en ř č

výhradn k oživení hluboce vybitých kyselino-ě

olov ných baterií (nepoužívat pro baterie AGM a ě

gelové baterie). Tento program používejte pouze

krátkodob a pod dohledem.ě

P ístroj se nesmí používat k nabíjení lithio-železo-ř

fosfátových akumulátor (nap . LiFePO4) nebo ů ř

Anl_CE_BC_4_10_M_SPK9.indb 52

Anl_CE_BC_4_10_M_SPK9.indb 52Anl_CE_BC_4_10_M_SPK9.indb 52 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 53 -

jiných lithiových akumulátor ístroj je ur en ů. Př č

pouze pro mobilní použití a není ur en pro montáž č

do obytných voz , karavan nebo jiných vozi-ů ů

del. Nabíje ku je nutno chránit p ed dešt m a č ř ě

sn hem.ě

P ístroj smí být používán pouze podle svého ř

ú elu ur ení. Každé další, toto p ekra ující č č ř č

použití, neodpovídá použití podle ú elu ur ení. č č

Za z toho vyplývající škody nebo zran ní všeho ě

druhu ru í uživatel/obsluhující osoba a ne č

výrobce.

Dbejte prosím na to, že naše p ístroje nebyly ř

podle svého ú elu ur ení konstruovány pro č č

živnostenské, emeslnické nebo pr myslové ř ů

použití. Nep ebíráme proto žádné ru ení, pokud ř č

je p ístroj používán v živnostenských, emeslných ř ř

nebo pr myslových podnicích a p i srovnatelných ů ř

činnostech.

4. Technická data

CE-BC 4 M

Sí ové nap tí: ..........................220-240 V ~ 50Hzť ě

Jmenovitý p íkon max.: .............................. 70 Wř

Jmenovité výstupní nap tí: .....................12 V d.c.ě

Jmenovitý výstupní proud: .............................. 4 A

Kapacita baterie „STD/AGM/zimní program“: ......

............................................................ 10–120 Ah

Kapacita baterie „12V M“ (max. 1A): ...... 2–32 Ah

Funkce „SUPPLY“, max. výstup: ..................... 3 A

Nabíjecí program „RECOND“: ..15,3 V d.c. / 1,5 A

T ída ochrany: ................................................... IIř

T ída ochrany: ............................................. IP65ř

Teplota okolního prost edí: ..........-20 °C až 40 °Cř

CE-BC 6 M

Sí ové nap tí: ..........................220-240 V ~ 50Hzť ě

Jmenovitý p íkon max.: ............................ 100 Wř

Jmenovité výstupní nap tí: .....................12 V d.c.ě

Jmenovitý výstupní proud: .............................. 6 A

Kapacita baterie „STD/AGM/zimní program“: ......

............................................................ 20–150 Ah

Kapacita baterie „12V M“ (max. 1A): ...... 2–32 Ah

Funkce „SUPPLY“, max. výstup: ..................... 5 A

Nabíjecí program „RECOND“: ..15,3 V d.c. / 1,5 A

T ída ochrany: ................................................... IIř

T ída ochrany: ............................................. IP65ř

Teplota okolního prost edí: ..........-20 °C až 40 °Cř

CE-BC 10 M

Sí ové nap tí: ..........................220-240 V ~ 50Hzť ě

Jmenovitý p íkon max.: ............................ 160 Wř

Jmenovité výstupní nap tí: .....................12 V d.c.ě

Jmenovitý výstupní proud: ............................ 10 A

Kapacita baterie „STD/AGM/zimní program“: ......

............................................................ 30–200 Ah

Kapacita baterie „12V M“ (max. 2 A): ......3-60 Ah

Funkce „SUPPLY“, max. výstup: ..................... 8 A

Nabíjecí program „RECOND“: ..15,3 V d.c. / 2,5 A

T ída ochrany: ................................................... IIř

T ída ochrany: ............................................. IP65ř

Teplota okolního prost edí: ..........-20 °C až 40 °Cř

5. Obsluha

P ed p ipojením se ujist te, zda údaje na dato-ř ř ě

vém štítku souhlasí s údaji sít .ě

Nebezpe í! čV žádném p ípad nenabíjejte zmrz-ř ě

lé baterie.

Dodržujte prosím pokyny v návodech k obs-

luze pro automobil, rádio, naviga ní systém č

atd.

Pokyn k automatickému nabíjení

(pouze nabíjecí programy 12V STD, 12V AGM,

12V zimní program, 12 V M)

Nabíje ka je automatický p ístroj ovládaný mik-č ř

roprocesorem, je tedy vhodná zvlášt k nabíjení ě

bezúdržbových baterií a k dlouhodobému

nabíjení a k udržování nabitých baterií, kte-

ré se nepoužívají trvale, nap . u historických ř

automobil , vozidel pro volný as, traktorových ů č

seka ek na trávu apod. Díky integrovanému mik-č

roprocesoru probíhá nabíjení v n kolika stupních. ě

Poslední stupe nabíjení, udržovací nabíjení, ň

udržuje kapacitu baterie na 95–100 % a díky

tomu je baterie vždy pln nabitá. Proces nabíjení ě

nevyžaduje dohled. P esto nenechávejte baterie ř

a nabíje ku p i nabíjení po delší dobu bez dozoru, č ř

abyste mohli v p ípad poruchy odpojit nabíje ku ř ě č

ru n od elektrické rozvodné sít .č ě ě

5.1 Vysvětlení symbol (obr. 2)ů

A Nabíjení 12V baterie (kyselinová baterie a

gelová baterie)

B Nabíjení 12V AGM baterie

C Nabíjení 12V baterie (kyselino-olov ná bate-ě

rie, AGM baterie a gelová baterie) v zimním

programu p i teplot okolí od -20 °C do +5 °C. ř ě

Anl_CE_BC_4_10_M_SPK9.indb 53

Anl_CE_BC_4_10_M_SPK9.indb 53Anl_CE_BC_4_10_M_SPK9.indb 53 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 54 -

Nebezpe í! V žádném p ípad nenabíjejte č ř ě

zmrzlé baterie.

D Nabíjení 12V baterie (kyselino-olov ná bate-ě

rie, AGM baterie a gelová olov ná baterie) v ě

režimu udržování nabití

E Nabíjecí nap tí ve V, baterie defektní (BAt) ě

/ pln nabitá (FUL) / p ipojená k opa ným ě ř č

pól m nebo zkrat na svorkách (Err)ů

F Obnovení nabíjitelnosti vybitých kyselino-

olov ných baterií se zvýšeným nabíjecím ě

nap tímě

G Špatn p ipojené svorky (zám na pól ) nebo ě ř ě ů

zkrat

H Napájení nap i vým n baterieř. př ě ě

K Stav nabití baterie v procentech (1 dílek = 25

%) a pr b h nabíjení (dílek na symbolu bate-ů ě

rie svítí = baterie dosáhla stavu nabití, dílek

na symbolu baterie bliká = baterie se nabíjí na

nejbližší stupe nabití, všechny dílky blikají = ň

baterie je pln nabitá).ě

5.2 Nastavení nabíjecích program (obr. 2)ů

Pokyny:

• Stisknutím tlačítka „Mode“ (obr. 1 / pol. 1)

p epínáte mezi r znými programy. Symbol ř ů

odpovídající danému programu se objeví na

displeji. Baterie se nabíjejí p i zobrazeném ř

programu.

• Pro zapnutí programu RECOND držte tla ítko č

„Mode“ stisknuté po dobu 5 sekund.

• Pro návrat z programu RECOND nebo z funk-

ce SUPPLY k programu 12 V STD stiskn te ě

tla ítko „Mode“ op t po dobu 5 sekund.č ě

• Pokud je nap tí baterie nižší než 3,5 V nebo ě

v tší než 15 V, není baterie vhodná k nabíjení ě

nebo je defektní. Na LCD displeji se zobrazí

hlášení „BAt“. Bliká symbol „G“. Také jiné

chyby baterie mohou vést k tomu, že ji není

možné nabít.

• Pokud během funkce SUPPLY nastal zkrat

mezi nabíjecími svorkami, zobrazí se na LCD

displeji hlášení „Lo V“. Bliká symbol „G“.

• Př či odpojení nabíje ky ze zásuvky se uloží

poslední nastavený nabíjecí program (vyjma

RECOND a SUPPLY) a p i dalším použití ř

bude p ednastaven.ř

• Pouze CE-BC 4M: Pokud jsou nabíjecí klešt ě

p ipojené k baterii, odebírá nabíje ka velice ř č

malý proud z baterie a krátce se zobrazí LCD

displej. Toto ovšem není žádná porucha.

5.2.1 Standardní nabíjecí programy

A) 12V STD: Nabíjecí program pro kyselino-

olov né baterie (mokré baterie / baterie Ca/Ca- / ě

EFB) a pro gelové olov né baterie. Po prvním ě

uvedení nabíje ky do provozu se na displeji obje-č

ví „12 V STD“.

B) 12V AGM: Nabíjecí program pro baterie AGM,

stiskn te tla ítko „Mode“–> p epnutí z nabíjecího ě č ř

programu „12V STD“ na „12V AGM“.

5.2.2 Speciální nabíjecí programy

C) Zimní program: Nabíjecí program

doporu ený p i chladném po así (teplota č ř č

okolního prost edí -20 °C až +5 °C) pro normální ř

kyselino-olov né baterie (mokré baterie / Ca/Ca); ě

stiskn te tla ítko „Mode“ –> p epnete z nabíjecího ě č ř

programu „12V AGM“ na „Zimní program“.

D) 12V M: Nabíjecí program pro baterie s menší

kapacitou (viz Technická data) a k udržovacímu

nabíjení všech baterií uvedených v bod 3. Použití ě

v souladu s ur ením.č

Stiskn te tla ítko „Mode“ –> p epnete z ě č ř

nabíjecího režimu „Zimní program“ na „12 M“.

F) RECOND: Nabíjecí program se zvýšeným kon-

covým nabíjecím nap tím a nabíjením konstant-ě

ním proudem, výlu n pro obnovu nabíjitelnosti č ě

hluboce vybitých kyselino-olov ných baterií.ě

Proces RECOND se musí každou p lhodinu kon-ů

trolovat a nesmí p ekro it celkovou dobu 4 hodin. ř č

Dodržujte pokyny výrobce baterie.

D ležité!ů Pro p epnutí do tohoto programu se ř

musí tla ítko „Mode“ (obr. 1 / pol. 1) držet stisknu-č

té po dobu 5 sekund.

Varování!

• V d sledku odpa ování vzniká t askavý ů ř ř

plyn – nebezpe í výbuchu! Dbejte na do-č

bré v trání.ě

• Program RECOND používejte pouze pro

kyselino-olov né baterie a pouze tak, jak je ě

popsáno dále. Dbejte na to, abyste z baterie

nevylili žádnou kyselinu. Kyselina obsažená v

autobaterii je žíravá. Dodržujte bezpe nostní č

pokyny.

• V žádném p ípad nepoužívejte baterie ř ě

uzav ené konstrukce (baterie VRLA, např ř.

AGM nebo gelové olov né baterie). Dodržujte ě

pokyny výrobce baterie.

• Používejte pouze u voln stojících vymonto-ě

vaných baterií, které nejsou p ipojeny k palu-ř

bní elektronice vašeho auta. Zvýšené nabíjecí

Anl_CE_BC_4_10_M_SPK9.indb 54

Anl_CE_BC_4_10_M_SPK9.indb 54Anl_CE_BC_4_10_M_SPK9.indb 54 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 55 -

nap tí m že poškodit palubní elektroniku. ě ů

Dbejte návodu k obsluze vašeho auta, p íp. ř

se obra te na výrobce svého auta.ť

Používání programu RECOND

• Nabíječ ř čku p ipojte tak, jak je popsáno v ásti

5.3, ke kyselino-olov né baterii a každou ě

p lhodinu kontrolujte proces nabíjení.ů

• Nejpozději po 4 hodinách, nebo jakmile v ba-

terii vzniká plyn (slyšiteln bublá), nabíje ku ě č

odpojte tak, jak je popsáno v ásti 5.3.č

• Pokud možno zkontrolujte stav hladiny kyse-

liny a pokud je to možné, dolijte k lánk m č ů

baterie p íp. jen destilovanou vodu. Stav ř

hladiny kyseliny je v ideálním p ípad mezi ř ě

natišt nými zna kami max. a min. a m l ě č ě

by být identický pro všechny lánky. Zátku č

baterie, pokud je instalována, op t pevn ě ě

p išroubujte.ř

5.2.3 P ídavná funkceř

H) SUPPLY: Pro napájení stejnosm rným prou-ě

dem o nap tí 12 V nap i vým n baterie nebo ě ř. př ě ě

p i provozu 12V spot ebi .ř ř čů

Stiskn te tla ítko „Mode“ –> p epnete z ě č ř

nabíjecího režimu „RECOND“ na funkci „SUP-

PLY“.

Varování! Není k dispozici ochrana proti

p epólování. P i p epólování vzniká nebezpe í ř ř ř č

poškození nabíje ky a baterie / palubní sítč ě vo-

zidla, resp. p ipojeného spot ebiř ř če. Př ři p ipojení

bezpodmíne n dbejte na správnou polaritu. č ě

Dbejte na maximální p íkon spotř ř ebi e (viz Tech-č

nická data).

Pokyny:

• Dostupné stejnosmě ěrné nap tí (zobrazené na

displeji) je závislé na zatížení a bez zatížení

činí cca 14,5 V.

• Tato funkce je využitelná pro spot ebiř če,

které se provozují p ipojené do cigaretového ř

zapalova e vozidla.č

• Dbejte návodu k obsluze vašeho 12V

spot ebiř če.

5.3 Nabíjení baterie:

• Uvolněte nebo odeberte zátky baterie (pokud

jsou na baterii) z baterie.

• Zkontrolujte stav kyseliny vaší baterie. Po-

kud je to nutné, nalijte dovnit destilovanou ř

vodu (pokud je to možné). Pozor! Kyselina

obsažená v autobaterii je žíravá. Vyst íknutou ř

kyselinu ihned d kladn opláchn te velkým ů ě ě

množstvím vody, v p ípad pot eby vyhledejte ř ě ř

lékaře.

• Nejdř ř číve p ipojte ervený nabíjecí kabel na

kladný pól baterie.

• Poté se odstraní erný nabíjecí kabel z bate-č

rie a benzínové vedení se p ipojí na karoserii.ř

• Varování! V normálním p ípad je záporný ř ě

pól baterie spojen s karoserií a proto postu-

pujte p i nabíjení tak, jak je popsáno výše. ř

Ve výjime ných p ípadech m že být s ka-č ř ů

roserií spojen kladný pól baterie (uzemn ní ě

kladného pólu). V takovém p ípad p ipojte ř ě ř

černý nabíjecí kabel na záporný pól baterie.

Následn spojte ervený nabíjecí kabel, od-ě č

pojený od baterie a benzínového potrubí, s

karoserií.

• Po př č ůipojení baterie na nabíje ku m žete

nabíje ku p ipojit do zásuvky (viz Technická č ř

data). Nyní m žete zm nit nastavení nabíjení ů ě

(viz ást 5.2).č

• Pozor! P i nabíjení m že vznikat nebezpe ný ř ů č

t askavý plyn, proto b hem nabíjení zabra te ř ě ň

tvorb jisker a výskytu otev eného ohně ř ě.

Nebezpe í výbuchu! Dbejte na dobré v trání č ě

v místnostech.

• Pokud se na displeji zobrazí „FUL“ (a všechny

dílky symbolu, obr. 2 / pol. K), pak je proces

nabíjení dokon en. Nabíje ka udržuje baterii č č

impulsním nabíjením na 95–100 % dostup-

né kapacity baterie. Pokud by to nabíječka

začala signalizovat už po n kolika minutách, ě

je to signál nízké kapacity baterie. Takovou

baterii je nutno nahradit novou.

Výpo et doby nabíjení (obr. 3a-3c)č

Doba nabíjení je ur ená stavem nabití baterie. U č

prázdné baterie lze p ibližnou dobu nabíjení až do ř

cca 80 % nabití vypo ítat pomocí následujícího č

vzorce:

kapacita baterie v Ah

Doba nabíjení/h =

amp. (nabíjecí proud)

Nabíjecí proud by m l init 1/10 až 1/6 kapacity ě č

baterie.

5.4 Signalizace chyb (obr. 2 / pol. G)

Signalizace chyb bliká (svítí) v následujících

p ípadech:ř

• Pokud je nap tí baterie nižší než 3,5 V nebo ě

vyšší než 15 V. Baterie není vhodná k nabíjení

nebo je defektní. Také jiné chyby baterie mo-

hou vést k tomu, že ji není možné nabít.

• Pokud jsou p ipojovací svorky p ipojeny ř ř

na nesprávné póly baterie. Ochrana proti

p epólování zajiš uje, že nedojde k poškození ř ť

Anl_CE_BC_4_10_M_SPK9.indb 55

Anl_CE_BC_4_10_M_SPK9.indb 55Anl_CE_BC_4_10_M_SPK9.indb 55 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 56 -

baterie a nabíje ky. Odpojte nabíje ku z ba-č č

terie a zahajte proces nabíjení znovu. Pozor!

V programu SUPPLY není k dispozici ochrana

proti p epólování.ř

• Pokud je na obou p ipojovacích svorkách in-ř

dikován zkrat (kovové díly svorky se dotýkají).

Ochrana proti zkratu zajiš uje, že nedojde k ť

poškození nabíje ky.č

5.5 Ukon ení nabíjení baterieč

• Vytáhn te zástr ku ze zásuvky. ě č

• Nejd íve uvoln te erný nabíjecí kabel z ka-ř ě č

roserie.

• Poté uvoln te ervený nabíjecí kabel z klad-ě č

ného pólu baterie.

• Pozor! P i uzemn ní kladného pólu nejprve ř ě

odpojte ervený kabel od karoserie a teprve č

poté erný nabíjecí kabel z baterie.č

• Zátky baterie op t našroubovat a p itla it (po-ě ř č

kud jsou na baterii).

Upozorn ní!ě Pokud se vytáhne sí ová zástrť čka

do baterie, ale nabíjecí kabely z stanou p ipojeny ů ř

k baterii, odebírá nabíje ka z baterie nízké č

množství proudu. Proto doporu ujeme nabíje ku č č

p i nepoužívání vždy kompletn odpojit od bate-ř ě

rie.

6. Ochrana proti p etíženíř

V nabíjecích programech 12V STD, 12V AGM,

12V zimní program a 12V M je nabíje ka elek-č

tronicky chrán na proti p etížení, zkratu a ě ř

p epólování. Navíc je v ní zabudována jedna nebo ř

více jemných pojistek. Pokud je pojistka defektní,

musí se provést její vým na a nahrazení pojist-ě

kou se stejnou ampérovou hodnotou. V p ípad ř ě

pot eby se obra te na náš zákaznický servis.ř ť

7. Údržba a pé e baterieč

• Dbejte na to, aby byla Vaše baterie vždy

pevn zabudovaná.ě

• Musí být zaru eno bezvadné p ipojení na č ř

rozvodnou sí elektrického za ízení.ť ř

• Baterii udržovat istou a suchou. P ipojovací č ř

svorky lehce namazat kyselin prostým a

odolným tukem (vazelínou).

• U baterií, které nejsou bezúdržbové, kontrolo-

vat cca každé 4 týdny výšku hladiny kyseliny

a v p ípad pot eby doplnit pouze destilova-ř ě ř

nou vodu.

8. išt ní, údržba a objednání Č ě

náhradních dílů

Nebezpe í! č

P ed všemi isticími pracemi vytáhn te sí ovou ř č ě ť

zástr ku. č

8.1 išt níČ ě

• Udržujte bezpeč řnostní za ízení, v trací otvory ě

a kryt motoru tak prosté prachu a ne istot, jak č

jen to je možné. Ot ete p ístroj istým hadrem ř ř č

nebo ho profoukn te stla eným vzduchem p i ě č ř

nízkém tlaku.

• Doporuč řujeme p ímo po každém použití

p ístroj vy istit. ř č

• Pravidelně ř č ě p ístroj ist te vlhkým hadrem

a trochou mazlavého mýdla. Nepoužívejte

č řisticí prost edky nebo rozpoušt dla; tyto ě

by mohly narušit plastové díly p ístroje. ř

Dbejte na to, aby se do p ístroje nedostala ř

voda. Vniknutí vody do elektrického p ístroje ř

zvyšuje riziko úderu elektrickým proudem.

• Nabíječka by m la být uložena v suché míst-ě

nosti. Nabíjecí svorky je t eba zbavit koroze.ř

8.2 Údržba

Uvnit p ístroje se nevyskytují žádné další díly ř ř

vyžadující údržbu.

8.3 Objednání náhradních díl :ů

P i objednávce náhradních díl je t eba uvést ř ů ř

následující údaje:

• Typ přístroje

• Č říslo artiklu p ístroje

• Identifikač č řní íslo p ístroje

• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na

www.isc-gmbh.info

9. Likvidace a recyklace

P ístroj je uložen v balení, aby bylo zabrán no ř ě

poškození p i p eprav . Toto balení je surovina a ř ř ě

tím znovu použitelné nebo m že být dáno zp t do ů ě

cirkulace surovin. P ístroj a jeho p íslušenství jsou ř ř

vyrobeny z rozdílných materiál , jako napů ř. kov

a plasty. Defektní p ístroje nepat í do domovního ř ř

odpadu. K odborné likvidaci by m l být p ístroj ě ř

odevzdán na p íslušném sb rném míst . Pokud ř ě ě

žádné takové sb rné místo neznáte, m li byste se ě ě

informovat na místním zastupitelství.

Anl_CE_BC_4_10_M_SPK9.indb 56

Anl_CE_BC_4_10_M_SPK9.indb 56Anl_CE_BC_4_10_M_SPK9.indb 56 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 57 -

10. Pokyny k odstran ní poruchě

Pokud je p ístroj správn provozován, nem ly by se vyskytnout žádné poruchy. P i poruchách ř ě ě ř

p ekontrolujte následující možnosti d íve, než budete informovat zákaznický servis.ř ř

Porucha Možná p í ina Odstran níř č ě

P nesprávn p ipojenyřístroj nenabíjí - Nabíjecí kleště ě ř

- Kontakt mezi nabíjecími klešt miě

- Baterie je poškozená

- Č ě řervené nabíjecí klešt p ipojit na

kladném pólu, erné na karoseriič

- Odstranit kontakt

- Baterii nechat zkontrolovat od-

borníkem a pop nitř. vymě

Jen pro zem EU ě

Elektrické ná adí a p ístroje neodhazujte do domovního odpadu!ř ř

Podle evropské sm rnice 2012/19/ES o odpadních elektrických a elektronických za ízeních (OEEZ) a ě ř

p i prosazování národního práva musí být spot ebované elektrické ná adí sbíráno samostatn a musí ř ř ř ě

být dopraveno do odpovídajícího ekologického recykla ního závodu.č

Alternativa recyklace k výzv na zp tné odeslání výrobku:ě ě

Vlastník elektrického p ístroje je povinen alternativn namísto zp tného odeslání za ízení spolup sobit ř ě ě ř ů

p i jeho správném zužitkování v p ípad , že se vzdá jeho vlastnictví. Starý p ístroj lze v takovém p ípad ř ř ě ř ř ě

odevzdat také ve sb rn , která provede odstran ní ve smyslu národního zákona o recyklaci a odpa-ě ě ě

dech. Tyto př ř ř čedpisy se nevztahují na díly p íslušenství a pomocné prost edky bez elektrických sou ástí

p idané ke starým p ístroj m.ř ř ů

Patisk nebo jiné rozmnožování dokumentace a pr vodních listin, také ve výtažcích, je p ípustný pouze s ů ř

výslovným souhlasem  rmy iSC GmbH.

Technické změny vyhrazeny

Anl_CE_BC_4_10_M_SPK9.indb 57

Anl_CE_BC_4_10_M_SPK9.indb 57Anl_CE_BC_4_10_M_SPK9.indb 57 28.03.2019 10:26:59

28.03.2019 10:26:59

28.03.2019 10:26:5928.03.2019 10:26:59

- 58 -

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají p ísné kontrole kvality. Pokud i p esto tento p ístroj bezvadn nefunguje, je ř ř ř ě

nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto

záru ním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním ísle. č č

Pro uplat ování požadavk poskytnutí záruky platí následující:ň ů

1. Tyto záruč č č ě řní podmínky jsou ur eny výlu n pro spot ebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výd le n inné aktivity. Tyto záru ní podmínky ě č ě č č

upravují dodate né záruky, které níže uvedený výrobce poskytuje kupujícím nových p ístroj navíc č ř ů

k zákonné záruce. Vaše zákonem stanovené nároky na záruku z stanou touto zárukou nedot eny. ů č

Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradn na nedostatky na vámi zakoupeném novém p ístroji níže uvedeného ě ř

výrobce, které jsou zp sobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je ů

omezena na odstran ní t chto nedostatk na p ístroji nebo vým nu p ístroje.ě ě ů ř ě ř

Dbejte prosím na to, že naše p ístroje nebyly podle svého ú elu ur ení konstruovány pro ř č č

živnostenské, emeslnické nebo odborné použití. Záru ní smlouva se proto nenaplní, pokud byl ř č

p ístroj b hem záru ní doby používán v živnostenských, emeslnických nebo pr myslových pod-ř ě č ř ů

nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou čeny:

- Škody na p ístroji, které vznikly nedodržením montážního návodu nebo na základ neoborné ř ě

instalace, nedodržením návodu k použití (jako nap ipojení na chybné sí ové nap tí nebo druh ř. př ť ě

el. proudu), nebo nedodržením pokyn k údržb a bezpe nostních pokyn , vystavením p ístroje ů ě č ů ř

nep irozeným pov trnostním podmínkám nebo nedostate nou pé í a údržbou. ř ě č č

- Škody na p ístroji, které vznikly neoprávn ným nebo nesprávným použitím (jako nap etížení ř ě ř. př

p ístroje nebo použití neschválených p ídavných nástroj nebo p íslušenství), vniknutím cizích t les ř ř ů ř ě

do přístroje (jako nap . písek, kameny nebo prach, škody p i p ), používáním násilí nebo cizím ř ř ř ěeprav

p sobením (jako nap . škody zp sobené pádem). ů ř ů

- Škody na p ístroji nebo na dílech p ístroje, které jsou zp sobeny b žným opot ebením ř ř ů ě ř

p im eného použití nebo jiným p irozeným opot ebením.ř ěř ř ř

4. Záruč č ění doba iní 24 m síc ů č a za íná datem koup p ístroje. Požadavky poskytnutí záruky musí ě ř

být uplat ovány p ed uplynutím záru ní doby b hem dvou týdn poté, co byla vada zjišt na. ň ř č ě ů ě

Uplat ování požadavk poskytnutí záruky po uplynutí záru ní doby je vylou eno. Oprava nebo ň ů č č

výměna přístroje nevede ani k prodloužení záru ní doby, ani nedojde tímto výkonem k zahájení nové č

záru ní doby pro tento p ístroj nebo pro jakékoli zabudované náhradní díly. To platí také p i využití č ř ř

místního servisu.

5. Pro uplatň ůování požadavk na poskytnutí záruky nahlaste prosím váš defektní p ístroj na: www.ř

isc-gmbh.info. M jte p ipravenu nákupní ú tenku nebo jiné doklady o vašem nákupu. P ístroje, které ě ř č ř

jsou zaslány bez odpovídajících doklad a bez typového štítku, jsou ze záru ního pln ní vylou eny ů č ě č

z d vodu nedostate né možnosti jednozna ného p i azení. Pokud je defekt p ístroje zahrnut v naší ů č č ř ř ř

záruce, obdržíte obratem zpátky opravený nebo nový p ístroj.ř

Samoz ejm Vám rádi odstraníme nedostatky na p ístroji na Vaše náklady, pokud tyto nedostatky nej-ř ě ř

sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém p ípad nám prosím zašlete p ístroj na naší ř ě ř

servisní adresu.

V p ípad rychle opot ebitelných díl , spot ebních díl a chyb jících díl poukazujeme na omezení této ř ě ř ů ř ů ě ů

záruky podle servisních informací uvedených v tomto návodu k obsluze.

Anl_CE_BC_4_10_M_SPK9.indb 58

Anl_CE_BC_4_10_M_SPK9.indb 58Anl_CE_BC_4_10_M_SPK9.indb 58 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 59 -

Nebezpe enstvo! č

Pri používaní prístrojov sa musia dodržiava ť

príslušné bezpe nostné opatrenia, aby bolo č

možné zabráni prípadným zraneniam a vecným ť

škodám. Preto si starostlivo pre ítajte tento ná-č

vod na obsluhu/bezpe nostné pokyny. Následne č

ich starostlivo uschovajte, aby ste mali vždy k

dispozícii potrebné informácie. V prípade, že

budete prístroj poži iava tretím osobám, prosím č ť

odovzdajte im spolu s prístrojom tento návod na

obsluhu/bezpe nostné pokyny. Nepreberáme č

žiadne ru enie za nehody ani škody, ktoré vz-č

niknú nedodržaním tohto návodu na obsluhu a

bezpe nostných pokynov.č

1. Bezpečnostné pokyny

Príslušné bezpe nostné pokyny nájdete v č

priloženej brožúrke.

Nebezpe enstvo! č

Pre ítajte si všetky bezpe nostné pred-č č

pisy a pokyny. Nedostatky pri dodržovaní

bezpe nostných predpisov a pokynov môžu č

ma za následok úraz elektrickým prúdom, vz-ť

nik požiaru a/alebo ažké poranenia. ť Všetky

bezpe nostné predpisy a pokyny si odložte č

pre budúce použitie.

Tento prístroj smie by používaný de mi vo veku ť ť

8 rokov a staršími, ako aj osobami so zníženými

psychickými, senzorickými alebo mentálnymi

schopnos ami alebo nedostatkami skúseností ť

a vedomostí, pokia budú pod doh adom alebo ľ ľ

budú pou ené oh adne bezpe ného používania č ľ č

prístroja a o príslušných z toho plynúcich rizi-

kách. Deti sa nesmú s prístrojom hra istenie ť. Č

a užívate skú údržbu nesmú vykonáva deti, ľ ť

pokia nie sú pod dozorom.ľ

Likvidácia

Batérie: Výlučne len prostredníctvom autoservi-

sov, špeciálnych zberných miest alebo zberov

zvláštneho odpadu. Informujte sa na miestnej

samospráve.

Vysvetlenie výstražného štítku na prístroji

(pozri obr. 4)

1 = Prístroj má ochrannú izoláciu

2 = VÝSTRAHA – Aby ste znížili riziko poranenia,

pre ítajte si návod na obsluhu!č

3 = Záložná hodnota na elektronickej doske

4 = Odpoji zo siete pred zapojením alebo odpo-ť

jením batérie.

POZOR: Explozívne plyny. Zabráni výskytu ť

oh a a iskier. Po as nabíjania sa postarajte o ň č

dostato né vetranie.č

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1 Funkč čné tla idlo

2 LCD displej

3 Nabíjací kábel ierny (-)č

4 Nabíjací kábel ervený (+)č

5 Závesné oko

6 Sie ové vedenieť

2.2 Objem dodávky

• Otvorte balenie a opatrne vyberte prístroj von

z balenia.

• Odstráňte obalový materiál ako aj obalové/

transportné poistky (pokia sú obsiahnuté).ľ

• Skontrolujte, či obsah dodávky kompletný.

• Skontrolujte, či nedošlo k poškodeniu prístro-

ja a príslušenstva transportom.

• Pokiaľ možno, uschovajte si obal až do konca

záru nej doby.č

Nebezpe enstvo! č

Prístroj a obalový materiál nie sú hra ky! Deti č

sa nesmú hra s plastovými vreckami, fóliami ť

ani malými dielmi! Hrozí nebezpe enstvo č

prehltnutia a udusenia!

• Originálny návod na obsluhu

• Bezpečnostné predpisy

3. Správne použitie prístroja

Táto nabíja ka je ur ená na nabíjanie bežných č č

(nie bezúdržbových) alebo bezúdržbových 12V

akumulátorov s kyselinou olovnatou (mokré

batérie Ca/Ca/EFB), ako aj olovených gélových

batérií a AGM batérií, ktoré sa používajú v

automobiloch.

Nabíjací program 12V M je ur ený na udržiavacie č

nabíjanie a nabíjanie akumulátorov s malou

kapacitou. Funkcia SUPPLY umož uje ň

používanie nabíja ky aj na napájanie riadiacej č

jednotky alebo na napájanie 12 V= spotrebičov

(dodržiavajte max. odber prúdu) napr. po as č

výmeny akumulátora. Program RECOND je

ur ený výlu ne na oživenie hlboko vybitých č č

elektrolytických akumulátorov (nie AGM

Anl_CE_BC_4_10_M_SPK9.indb 59

Anl_CE_BC_4_10_M_SPK9.indb 59Anl_CE_BC_4_10_M_SPK9.indb 59 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 60 -

alebo gélových akumulátorov). Tento program

používajte iba krátkodobo a pod doh adom.ľ

Nabíja ka sa nesmie používa na nabíjanie lítium-č ť

Fe-fosfátových akumulátorov (napr. LiFePO4)

alebo iných lítiových akumulátorov. Nabíjačka

je ur ená iba na mobilné používanie a nie pre č

montáž do karavanov, obytných automobilov ale-

bo podobných vozidiel. Nabíja ku chrá te pred č ň

daž om a snehom.ď

Prístroj smie by použitý len na ten ú el, na ktorý ť č

bol ur ený. Akéko vek iné odlišné použitie sa č ľ

považuje za nesp ajúce ú el použitia. Za škody ĺň č

alebo zranenia akéhoko vek druhu spôsobené ľ

nesprávnym používaním ru í používate / obslu-č ľ

hujúca osoba, nie však výrobca.

Prosím berte oh ad na skuto nos , že naše príst-ľ č ť

roje neboli svojim ur ením konštruované na profe-č

sionálne, remeselnícke ani priemyselné použitie.

Nepreberáme žiadne záru né ru enie, ak sa č č

prístroj bude používa v profesionálnych, reme-ť

selníckych alebo priemyselných prevádzkach ako

aj na innosti rovnocenné s takýmto použitím.č

4. Technické údaje

CE-BC 4 M

Sie ové napätie: .....................220-240 V~, 50 Hzť

Max. menovitý príkon: ................................ 70 W

Menovité výstupné napätie: ....................... 12 V=

Menovitý výstupný prúd: ................................ 4 A

Kapacita akumulátora „STD/AGM/zima“: ............

.............................................................10-120 Ah

Kapacita akumulátora „12 V M“ (max. 1 A): .........

.................................................................2-32 Ah

Max. výstup, funkcia „SUPPLY“: ..................... 3 A

Nabíjací program „RECOND“: ...... 15,3 V= / 1,5 A

Ochranná trieda: ............................................... II

Druh krytia: .................................................. IP65

Teplota prostredia: ........................-20 °C – 40 °C

CE-BC 6 M

Sie ové napätie: .....................220-240 V~, 50 Hzť

Max. menovitý príkon: .............................. 100 W

Menovité výstupné napätie: ....................... 12 V=

Menovitý výstupný prúd: ................................ 6 A

Kapacita akumulátora „STD/AGM/zima“: ............

.............................................................20-150 Ah

Kapacita akumulátora „12 V M“ (max. 1 A): .........

.................................................................2-32 Ah

Max. výstup, funkcia „SUPPLY“: ..................... 5 A

Nabíjací program „RECOND“: ...... 15,3 V= / 1,5 A

Ochranná trieda: ............................................... II

Druh krytia: .................................................. IP65

Teplota prostredia: ........................-20 °C – 40 °C

CE-BC 10 M

Sie ové napätie: .....................220-240 V~, 50 Hzť

Max. menovitý príkon: .............................. 160 W

Menovité výstupné napätie: ....................... 12 V=

Menovitý výstupný prúd: .............................. 10 A

Kapacita akumulátora „STD/AGM/zima“: ............

.............................................................30-200 Ah

Kapacita akumulátora „12 V M“ (max. 2 A): .........

.................................................................3-60 Ah

Max. výstup, funkcia „SUPPLY“: ..................... 8 A

Nabíjací program „RECOND“: ...... 15,3 V= / 2,5 A

Ochranná trieda: ............................................... II

Druh krytia: .................................................. IP65

Teplota prostredia: ........................-20 °C – 40 °C

5. Obsluha

Presved te sa pred zapojením prístroja do siete o č

tom, i údaje na údajovom štítku prístroja súhlasia č

s údajmi elektrickej siete.

Nebezpe enstvo! čNenabíjajte zamrznuté baté-

rie.

Prosím dodržiavajte pritom upozornenia

v návodoch na obsluhu automobilu, rádia,

naviga ného systému at .č ď

Upozornenie pre automatické nabíjanie

(iba nabíjacie programy 12V STD, 12V AGM, 12 V

zima, 12 V M)

Táto nabíja ka je mikroprocesorom riadená au-č

tomatická nabíja ka, t.j. je ur ená predovšetkým č č

na nabíjanie bezúdržbových batérií ako aj na

dlhodobé nabíjanie a udržovanie nabitého stavu

batérií, ktoré nie sú trvale v prevádzke, napr. pre

historické vozidlá, vozidlá na vo ný as, záhradné ľ č

traktory a podobne. Pomocou mikroprocesoru

sa uskuto uje nabíjanie vo viacerých stup och. čň ň

Posledný stupe nabitia, udržiavacie nabíjanie, ň

udržiava kapacitu batérie na 95 – 100 % a tým je

batérie stále plne nabitá. Proces nabíjania nie je

potrebné kontrolova . Pri nabíjaní po as dlhšej ť č

doby napriek tomu nenechávajte batériu bez do-

zoru, aby ste mohli v prípade poruchy nabíja ku č

Anl_CE_BC_4_10_M_SPK9.indb 60

Anl_CE_BC_4_10_M_SPK9.indb 60Anl_CE_BC_4_10_M_SPK9.indb 60 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 61 -

ru ne odpoji zo siete.č ť

5.1 Význam symbolov (obr. 2)

A Nabíjanie 12 V akumulátora (elektrolytický

olovený akumulátor a gélový akumulátor).

B Nabíjanie 12 V akumulátora AGM.

C Nabíjanie 12 V akumulátora (elektrolyti-

cký olovený akumulátor, akumulátor AGM

a gélový akumulátor) v zimnom režime

pri teplote prostredia od -20 °C do +5 °C.

Nebezpe enstvo! Nenabíjajte zamrznuté aku-č

mulátory.

D Nabíjanie 12 V akumulátora (elektrolytický

olovený akumulátor, AGM akumulátor a gélo-

vý akumulátor) v režime udržiavacieho nabíja-

nia.

E Nabíjacie napätie vo V, chybný (BAt) / úplne

nabitý akumulátor (FUL) / prepólovanie alebo

skrat na svorkách (Err)

F Obnovenie nabíjate nosti vybitých elektro-ľ

lytických olovených akumulátorov zvýšeným

nabíjacím napätím

G Nesprávne pripojené (prepólované) svorky

alebo skrat

H Napájanie napr. pri výmene akumulátora

K Stav nabitia akumulátora v percentách (1

dielik = 25 %) a postup nabíjania (dielik svieti

= akumulátor dosiahol stav nabitia, dielik v

symbole akumulátora svieti = akumulátor sa

nabil na nasledujúci stav nabitia, všetky dieli-

ky svietia = akumulátor je úplne nabitý).

5.2 Nastavenie nabíjacích programov (obr. 2)

Upozornenia:

• Stlač čením tla idla „Mode“ (obr. 1/pol. 1) sa

prepínajú rôzne programy. Na displeji sa zob-

razí symbol príslušného programu. Akumu-

látory sa nabíjajú zobrazeným programom.

• Pre prepnutie do programu RECOND, tla idlo č

„Mode“ podržte stla ené 5 sekúnd.č

• Pre návrat z programu RECOND alebo z

funkcie SUPPLY spä do programu 12 V ť

STD tla idlo „Mode“ opä podržte stla ené 5 č ť č

sekúnd.

• Ak je napätie akumulátora menšie ako 3,5

V alebo vä šie ako 15 V, akumulátor nie je č

vhodný na nabíjanie alebo je chybný. Na LCD

displeji sa zobrazí správa „BAt“. Symbol „G“

bliká. Aj iné chyby akumulátora môžu vies k ť

tomu, že akumulátor nie je možné nabi .ť

• Ak sa po as funkcie SUPPLY vyskytne skrat č

medzi nabíjacími svorkami, na LCD displeji sa

zobrazí správa „Lo V“. Symbol „G“ bliká.

• Po odpojení nabíja ky zo zásuvky sa na-č

posledy nastavený program nabíjania uloží

(okrem RECOND a SUPPLY) a pri jej nasle-

dujúcom použití sa prednastaví.

• Iba CE-BC 4M: Po pripojení nabíjacích

svoriek k akumulátoru nabíja ka odoberie z č

akumulátora ve mi nízky prúd, o sa krátko ľ č

zobrazí na LCD displeji. Nie je to žiadna chy-

ba.

5.2.1 Štandardné nabíjacie programy

A) 12 V STD: Nabíjací program pre elektrolytické

olovené akumulátory (mokré akumulátory, Ca/

Ca, EFB akumulátory) a gélové akumulátory. Pri

prvom použití nabíja ky sa na displeji zobrazí 12 č

V STD.

B) 12 V AGM: pre nabíjací program pre AGM

akumulátory stla te tla idlo „Mode“ -> prepnutie č č

z nabíjacieho programu 12 V STD do programu

12 V SGM

5.2.2 Špeciálne nabíjacie programy

C) Zima: Odporú aný program nabíjania pri č

chladnom po así (pri teplote prostredia -20 °C – č

+5°C) pre nabíjanie normálnych elektrolytických

olovených akumulátorov (mokrých akumulátorov

a akumulátorov Ca/Ca) stla te tla idlo „Mode“ -> č č

prepnutie z nabíjacieho programu 12 V AGM do

programu „Zima“

D) 12 V M: Nabíjací program pre akumulátory

s malou kapacitou (pozri technické údaje) a na

udržiavacie nabíjanie všetkých akumulátorov,

uvedených v odseku 3. Ur ený ú el používania.č č

Stla te tla idlo „Mode“ -> prepnutie z nabíjacieho č č

programu „Zima“ do programu „12 M“.

F) RECOND: Nabíjací program so zvýšeným

nabíjacím napätím na konci nabíjania a

konštantným prúdom, výlu ne pre obnovenie č

nabíjate nosti hlboko vybitých elektrolytických ľ

olovených akumulátorov.

Proces RECOND sa musí kontrolova každú pol-ť

hodinu a nesmie prekro i 4 hodiny. Dodržiavajte č ť

pokyny výrobcu akumulátora.

Dôležité! Pre prepnutie do tohto programu

sa tla idlo „Mode“ (obr. 1/pol. 1) musí podrža č ť

stla ené 5 sekúnd.č

Varovanie!

• Pri nabíjaní sa uvo uje výbušný plyn ľň

– nebezpe enstvo explózie! Dbajte na č

dostato né vetranie.č

• Program RECOND používajte iba pri elekt-

rolytických olovených akumulátoroch a iba

Anl_CE_BC_4_10_M_SPK9.indb 61

Anl_CE_BC_4_10_M_SPK9.indb 61Anl_CE_BC_4_10_M_SPK9.indb 61 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 62 -

pod a nasledujúceho opisu. Dávajte pritom ľ

pozor, aby sa elektrolyt (kyselina) nevylial.

Elektrolyt (kyselina) je žieravý. Dodržiavajte

bezpe nostné pokyny.č

• Program nikdy nepoužívajte na uzavreté typy

akumulátorov (akumulátor VRLA, napr. AGM

alebo gélový akumulátor). Dodržiavajte poky-

ny výrobcu akumulátora.

• Program používajte iba na vo ný, vymonto-ľ

vaný akumulátor, ktorý nie je namontovaný vo

vozidle a pripojený k palubnej elektronike vo-

zidla. Zvýšené nabíjacie napätie môže palub-

nú elektroniku poškodi . Dodržiavajte pokyny ť

návodu na používanie vášho vozidla alebo sa

obrá te na výrobcu vášho vozidla.ť

Používanie nabíjacieho programu RECOND

• Nabíjač ľku pod a opisu v odseku 5.3 pripojte

k elektrolytickému olovenému akumulátoru a

proces nabíjania kontrolujte každú polhodinu.

• Po max. 4 hodinách, alebo ak akumulátor

po ute ne uvo uje plyn (buble), nabíja ku č ľ ľň č

pod a opisu v odseku 5.3 odpojte.ľ

• Ak je to možné, skontrolujte hladinu elektro-

lytu, a ak je to možné, lánky akumulátora v č

prípade potreby dopl te iba destilovanou vo-ň

dou. Úrove hladiny elektrolytu sa má ideálne ň

nachádza medzi vyzna enými zna kami ť č č

max. a min. a vo všetkých lánkoch musí by č ť

rovnaká. Zátky akumulátora (ak existujú) opä ť

pevne zaskrutkujte.

5.2.3 Prídavná funkcia

H) SUPPLY: Na napájanie jednosmerným

napätím 12 V, napr. pri výmene akumulátora alebo

na napájanie 12 V= spotrebičov.

Stla te tla idlo „Mode“ -> prepnutie z funkcie RE-č č

COND do funkcie SUPPLY

Varovanie! Ochrana proti prepólovaniu nie je k

dispozícii. Pri prepólovaní hrozí riziko poškodenia

nabíja ky a akumulátora / palubnej siete vozid-č

la, resp. pripojeného spotrebi a. Pri pripájaní č

bezpodmiene ne dbajte na správnu polaritu. č

Dbajte na dodržiavanie max. odberu prúdu (pozri

technické údaje) spotrebi a.č

Upozornenia:

• Jednosmerné napätie, ktoré je k dispozícii

(zobrazené na displeji), závisí od za aženia a ť

bez za aženia má hodnotu cca 14,5 V.ť

• Táto funkcia je vhodná pre spotrebi e, ktoré č

sa pripájajú k zapa u cigariet vo vozidle.ľovač

• Dodržiavajte návod na používanie vášho 12 V

spotrebi a.č

5.3 Nabíjanie akumulátora:

• Z akumulátora uvo nite alebo odstrá te zátky ľ ň

(ak sú prítomné).

• Skontrolujte hladinu elektrolytu vášho akumu-

látora. V prípade potreby dopl te destilovanú ň

vodu (ak to je možné). Pozor! Elektrolyt (kyse-

lina) je žieravý. Ostreknutie kyselinou je pot-

rebné dôkladne opláchnu vodou, v prípade ť

potreby vyh ada lekára.ľ ť

• Zapojte najskôr červený nabíjací kábel na

plusový pól batérie.

• Potom z akumulátora a palivového potrubia,

pripojeného ku karosérii, odpojte ierny nabí-č

jací kábel.

• Varovanie! V normálnom prípade je záporný

pól akumulátora pripojený ku karosérii a pri

nabíjaní postupujte pod a vyššie uvedeného ľ

opisu. Vo výnimoč ťných prípadoch môže by

ku karosérii pripojený kladný pól akumulátora

(kladné ukostrenie). V takomto prípade ierny č

nabíjací kábel pripojte k zápornému pólu

akumulátora. Potom ervený nabíjací kábel, č

odstránený z akumulátora a palivového potru-

bia, pripojte ku karosérii.

• Po pripojení akumulátora k nabíja ke môžete č

nabíja ku pripoji do zásuvky (pozri technické č ť

údaje). Teraz môžete zmeni nastavenia nabí-ť

jania (pozri odsek 5.2).

• Pozor! Pri nabíjaní sa môže uvo ľňovať

nebezpe ný výbušný plyn, preto je potrebné č

po as nabíjania zabráni vzniku iskier a ot-č ť

vorenému oh u. Nebezpe enstvo výbuchu! ň č

Dbajte na riadne vetranie v miestnosti.

• Ak sa na displeji zobrazí „FUL“ (a všetky

dieliky, obr. 2/pol. K), je nabíjanie ukon ené. č

Nabíja ka impulzným nabíjaním udržiava č

akumulátor na úrovni 95 – 100 % dostupnej

kapacity akumulátora. Ak sa to na nabíjačke

zobrazí už po nieko kých minútach, znamená ľ

to, že kapacita akumulátora je nízka. Akumu-

látor sa musí vymeni .ť

Výpo et doby nabíjania (obr. 3a-3c)č

Doba nabíjania závisí od stavu nabitia batérie. V

prípade prázdnej batérie sa môže približná doba

nabíjania do stavu cca 80 % nabitia vypo íta po-č ť

mocou tohto vzorca:

kapacita batérie v Ah

Doba nabíjania/h =

amp. (nabíjací prúd)

Nabíjací prúd by mal by v rozsahu 1/10 až 1/6 ť

kapacity batérie.

Anl_CE_BC_4_10_M_SPK9.indb 62

Anl_CE_BC_4_10_M_SPK9.indb 62Anl_CE_BC_4_10_M_SPK9.indb 62 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 63 -

5.4 Indikátor chýb (obr. 2 / pol. G)

Indikátor chýb bliká (svieti) v nasledujúcich prí-

padoch:

• Ak je nabitie batérie menšie ako 3,5 V alebo

vä šie ako 15 V. Batéria nie je vhodná na č

nabíjanie alebo je poškodená. Aj iné chyby

batérie môžu spôsobi , že sa batéria nedá ť

nabi .ť

• Ak boli pripájacie svorky pripojené k pólom

akumulátora s nesprávnou polaritou. Ochra-

na proti prepólovaniu chráni akumulátor a

nabíja ku pred poškodením. Nabíja ku od-č č

pojte od akumulátora a nabíjanie zopakujte.

Opatrne! Ochrana proti prepólovaniu v pro-

grame SUPPLY nie je k dispozícii.

• Ak dôjde ku skratu medzi oboma svorkami

(kovové asti svoriek sa dotýkajú). Ochrana č

proti skratu zabezpe í, aby sa nabíjač čka

nepoškodila.

5.5 Ukončenie nabíjania batérie

• Vytiahnite elektrickú zástr ku von zo zásuvky.č

• Uvo nite najskôr ierny nabíjací kábel z ka-ľ č

rosérie.

• Potom uvo nite ervený nabíjací kábel z plu-ľ č

sového pólu batérie.

• Pozor! V prípade pozitívneho uzemnenia

uvo nite najskôr ervený nabíjací kábel z ľ č

karosérie a potom ierny nabíjací kábel z č

batérie.

• Znovu naskrutkujte alebo založte zátky baté-

rie (ak sú na batérii).

Upozornenie! Ak je sie ová zástr ka vytiahnu-ť č

tá, nabíjacie káble však na alej zostanú v ď

batérii, odoberá nabíja ka z batérie malý prúd. č

Preto odporú ame, aby ste nabíja ku, ke ju č č ď

nepoužívate, kompletne odpojili od batérie.

6. Ochrana proti pre aženiuť

Nabíja ka je v nabíjacích programoch 12 V STD, č

12 V AGM, 12 V zima a 12 V M elektronicky chrá-

nená proti pre aženiu, skratu a prepólovaniu. Ok-ť

rem toho obsahuje jednu alebo nieko ko jemných ľ

poistiek. Chybná poistka sa musí vymeni za novú ť

s rovnakou hodnotou prúdu (v A). V prípade pot-

reby sa obrá te na váš zákaznícky servis.ť

7. Údržba a starostlivos o batériuť

• Dbajte na to, aby bola Vaša batéria vždy pev-

ne zabudovaná.

• Musí by zaru ené bezchybné zapojenie na ť č

sie ové rozvody elektrického zariadenia.ť

• Batériu udržiava v istom a suchom stave. ť č

Prípojné svorky z ahka namažte tukom neob-ľ

sahujúcim kyseliny a odolným kyselinám

(vazelínou).

• V prípade batérií, ktoré nie sú bezúdržbové,

kontrolujte cca každé 4 týždne výšku hladiny

kyseliny a v prípade potreby dolejte destilo-

vanú vodu.

8. istenie, údržba a objednanie Č

náhradných dielov

Nebezpe enstvo! č

Pred všetkými údržbovými a istiacimi prácami č

vytiahnite kábel zo siete.

8.1 istenieČ

• Udržujte ochranné zariadenia, vzduchové

otvory a kryt motora vždy v istom stave bez č

prachu a ne istôt. Utrite prístroj istou utier-č č

kou alebo ho vy istite vyfúkaním stla eným č č

vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj istili priamo po č

každom použití.

• Čistite prístroj pravidelne pomocou vlhkej

utierky a malého množstva tekutého mydla.

Nepoužívajte žiadne agresívne istiace pros-č

triedky ani riedidlá; tieto prostriedky by mohli

napadnú umelohmotné diely prístroja. Dbajte ť

na to, aby sa do vnútra prístroja nedostala

voda. Vniknutie vody do elektrického prístroja

zvyšuje riziko úrazu elektrickým prúdom.

• Nabíjačku uschovajte pri skladovaní v suchej

miestnosti. Nabíjacie svorky sa musia isti č ť

od korózie.

8.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne alšie ď

diely vyžadujúce údržbu.

8.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné

uvies nasledovné údaje:ť

• Typ prístroja

• Výrobné číslo prístroja

• Identifikač čné íslo prístroja

• Číslo potrebného náhradného dielu

Anl_CE_BC_4_10_M_SPK9.indb 63

Anl_CE_BC_4_10_M_SPK9.indb 63Anl_CE_BC_4_10_M_SPK9.indb 63 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 65 -

10. Pokyny k odstra ovaní porúchň

Keď sa s prístrojom správne zaobchádza, nemali by sa vyskytnú žiadne poruchy. V prípade výskytu ť

poruchy preverte nasledujúce možnosti ešte predtým, ako budete kontaktova zákaznícky servis.ť

Porucha Možná prí ina Pomoc pri odstra ovaní č ň

Spúš a sa ochrana ť

proti pre aženiu ť

- Nesprávne zapojené nabíjacie

kliešte

- Kontakt medzi nabíjacími klieš amiť

- Batéria je poškodená

- Č ťervené nabíjacie kliešte zapoji na

plusový pól, ierne nabíjacie kliešte č

na karosériu

- Odstrániť kontakt

- Nechajte batériu skontrolova od-ť

borníkovi, prípadne vymeni ť

Len pre krajiny EÚ

Neodstra ujte elektrické prístroje ako domový odpad!ň

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v

súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzda do triedeného ť

zberu a musí sa zabezpe i ich špecič ť ﬁ cké spracovanie v súlade s ochranou životného prostredia (recy-

klácia).

Recykla ná alternatíva k výzve na spätné zaslanie výrobku:č

Majite elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracova pri riad-ľ ť

nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže by za týmto ú elom ť č

taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii

a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-

mocných prostriedkov bez elektronických komponentov.

Dodato ná tla alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich č č

č častí, je prípustná len s výslovným súhlasom spolo nosti iSC GmbH.

Technické zmeny vyhradené

Anl_CE_BC_4_10_M_SPK9.indb 65

Anl_CE_BC_4_10_M_SPK9.indb 65Anl_CE_BC_4_10_M_SPK9.indb 65 28.03.2019 10:27:00

28.03.2019 10:27:00

28.03.2019 10:27:0028.03.2019 10:27:00

- 66 -

Záručný list

Vážená zákazní ka, vážený zákazník,č

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne

fungova , je nám to ve mi úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese ť ľ ľ

uvedenej na tomto záru nom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-č

visnom telefónnom ísle. Pre uplatnenie nárokov na záru né plnenie platia nasledujúce podmienky:č č

1. Tieto záruč č ľné podmienky sa týkajú výlu ne štandardných spotrebite ov, t.j. takých osôb, ktoré tento

výrobok nechcú používa na ú ely v rámci svojich remeselníckych inností ani na iné samostatne ť č č

zárobkové činnosti. Tieto záručné podmienky upravujú dodato né záru né plnenia, ktoré nižšie č č

uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodato ne k zákonnej záruke. Vaše č

zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záru né plnenie je pre Vás zadarmo.č

2. Záruč ť čné plnenie sa vz ahuje výlu ne len na nedostatky na Vami zakúpenom novom prístroji nižšie

uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a pod a ľ

nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-

roja. Prosím, dbajte na to, že naše prístroje neboli svojim ur ením konštruované na profesionálne, č

remeselnícke ani odborné použitie. Táto záru ná zmluva sa preto neuzatvára, ak sa prístroj po as č č

záru nej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo č

ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylú ené: č

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sie ové ť

napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpe nostných pokynov č

alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostato nou č

starostlivos ou a údržbou. ť

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

pre aženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), ť

vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné

poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na astiach prístroja, ktoré zodpovedajú príslušnému pracovnému, č

bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a za ína plynú od dátumu zakúpenia prístroja. Nároky na záruku sa č ť

musia uplatni pred koncom uplynutia záru nej doby do dvoch týždť č ňov od zistenia nedostatku.

Uplatnenie nárokov na záruku po uplynutí záru nej doby je vylú ené. Oprava alebo výmena príst-č č

roja nevedie k pred ženiu záru nej doby ani nedochádza na základe tohto plnenia ku vzniku novej ĺ č

záru nej doby pre prístroj ani pre akéko vek inštalované náhradné diely. To platí taktiež pri použití č ľ

miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.

Prosíme, aby ste mali k dispozícii ú tenku alebo iné doklady o zakúpení nového prístroja. Príst-č

roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylú ené zo č

záru ného plnenia kvôli nedostato nej možnosti identič č ﬁ kácie. Ak spadá defekt prístroja pod naše

záru né plnenie, dostanete obratom naspä opravený alebo nový prístroj.č ť

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú

alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú

adresu.

Oh adne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto ľ

záruky pod a servisných informácií uvedených v tomto návode na obsluhu.ľ

Anl_CE_BC_4_10_M_SPK9.indb 66

Anl_CE_BC_4_10_M_SPK9.indb 66Anl_CE_BC_4_10_M_SPK9.indb 66 28.03.2019 10:27:01

28.03.2019 10:27:01

28.03.2019 10:27:0128.03.2019 10:27:01

- 69 -

5.1 Verklaring van de symbolen (afb. 2)

A Laden van een 12V accu (loodzuur accu en

gel accu).

B Laden van een 12V AGM accu.

C Laden van een 12V accu (loodzuur accu,

AGM accu en gel accu) in de wintermodus

bij een omgevingstemperatuur van -20°C tot

+5°C. Gevaar! Laad geen bevroren accu´s.

D Laden van een 12V accu (loodzuur accu,

AGM accu en gel accu) in de behoudmodus.

E Laadspanning in volt, accu defect (BAt) / vol

geladen (FUL) / verkeerd gepoold aangeslo-

ten of kortsluiting aan klemmen (Err).

F Herstellen van het laadvermogen van ont-

laden loodzuur accu’s met verhoogde laad-

spanning.

G Klemmen verkeerd aangesloten (verkeerd

gepoold) of kortsluiting.

H Spanningsvoeding bijv. bij vervanging van

een accu.

K Laadtoestand van de accu in procent (1 deel-

streepje = 25%) en laadproces (deelstreepje

brandt = accu heeft de laadtoestand bereikt,

deelstreepje in het accusymbool knippert

= accu wordt tot de volgende laadtoestand

geladen, alle deelstreepjes branden = accu is

vol geladen).

5.2 Laadprogramma’s instellen (afb. 2)

Instructies:

• Door de ‘Mode’ toets (afb. 1, pos. 1) in

te drukken wordt omgeschakeld naar de

verschillende programma’s. Het bij het pro-

gramma horende symbool verschijnt op het

display. De accu’s worden geladen met het

weergegeven programma.

• Om naar het RECOND programma te gaan

drukt u de ‘Mode’ toets 5 seconden in.

• Om van het RECOND programma of de SUP-

PLY functie terug te gaan naar het 12V STD

programma drukt u de ‘Mode’ toets eveneens

5 seconden in.

• Als de spanning van de accu lager is dan

3,5V of hoger dan 15V, dan is de accu niet

geschikt om te laden of defect. De melding

‘BAt’ verschijnt op het LCD-display. Het sym-

bool ‘G’ knippert. Ook andere accufouten

kunnen ertoe leiden dat de accu niet kan wor-

den geladen.

• Als er tijdens de SUPPLY functie sprake is

van een kortsluiting tussen de laadklemmen,

dan verschijnt de melding ‘Lo V’ op het LCD-

display. Het symbool ‘G’ knippert.

• Als de lader uit de contactdoos wordt getrok-

ken, dan wordt het als laatste ingestelde laad-

programma opgeslagen (behalve RECOND

en SUPPLY) en is bij het volgende gebruik

vooringesteld.

• Alleen CE-BC 4M: Als de laadtangen wor-

den verbonden met de accu, dan ontneemt

de lader een zeer geringe stroom uit de accu

en verschijnt kort het LCD-display. Dit is geen

fout.

5.2.1 Standaard laadprogramma’s

A) 12V STD: Laadprogramma voor loodzuur

accu’s (natte, Ca/Ca-, EFB-accu’s) en gel accu’s.

Na eerste inbedrijfstelling van de lader verschijnt

12V STD op het display.

B) 12V AGM: Laadprogramma voor AGM accu’s,

‘Mode’ toets indrukken –> omschakelen van 12V

STD op 12V AGM laadprogramma.

5.2.2 Speciale laadprogramma’s

C) Winter: Aanbevolen laadprogramma bij koud

weer (-20°C - +5°C omgevingstemperatuur) voor

normale loodzuur accu’s (natte, Ca/Ca-accu’s),

‘Mode’ toets indrukken –> omschakelen van 12V

AGM op ‘Winter’ laadprogramma.

D) 12V M: Laadprogramma voor accu’s met klei-

ne capaciteit (z. Technische gegevens) en voor

het behoud van lading van alle onder 3. Doelma-

tig gebruik genoemde accu’s.

‘Mode’ toets indrukken –> omschakelen van ‘Win-

ter’ op ‘12 M’ laadprogramma.

F) RECOND: Laadprogramma met verhoogde

laadeindspanning en constante stroomlading,

uitsluitend voor het herstellen van het laadvermo-

gen van diep ontladen loodzuur accu’s.

Het RECOND proces moet elk half uur worden

gecontroleerd en mag een duur van 4h niet over-

schrijden. Neem de instructies van de fabrikant

van de accu in acht.

Belangrijk! Om naar dit programma te gaan

moet de ‘Mode’ toets (afb. 1, pos. 1) 5 seconden

lang worden ingedrukt.

Waarschuwing!

• Door vrijkomende gassen ontstaat knal-

gas – explosiegevaar! Voor goede ventila-

tie zorgen.

• Het RECOND programma alleen gebruiken

bij een loodzuur accu en alleen zoals hieron-

der beschreven. Let erop geen accuzuur te

morsen. Accuzuur is bijtend. Veiligheidsins-

tructies in acht nemen.

Anl_CE_BC_4_10_M_SPK9.indb 69

Anl_CE_BC_4_10_M_SPK9.indb 69Anl_CE_BC_4_10_M_SPK9.indb 69 28.03.2019 10:27:01

28.03.2019 10:27:01

28.03.2019 10:27:0128.03.2019 10:27:01

- 70 -

• In geen geval gebruiken bij een accu met

gesloten bouwwijze (VRLA accu zoals bijv.

AGM of gel accu). Neem de instructies van de

fabrikant van de accu in acht.

• Alleen gebruiken bij een vrijstaande, gede-

monteerde accu en niet in ingebouwde toe-

stand met verbinding met de boordelektroni-

ca van uw voertuig. Verhoogde laadspanning

kan de boordelektronica beschadigen. Neem

de handleiding van uw voertuig in acht of

wend u tot de fabrikant.

RECOND laadprogramma gebruiken

• Sluit de lader zoals beschreven in hoofdstuk

5.3 aan aan een loodzuur accu en controleer

het laadproces om het half uur.

• Na ten laatste 4h of zodra de accu hoorbaar

gast (blubbert), verwijdert u de lader zoals

beschreven in hoofdstuk 5.3.

• Controleer indien mogelijk de zuurstand en

vul, indien mogelijk, de accucellen evt. alleen

met gedestilleerd water bij. De zuurstand ligt

idealiter tussen de opgedrukte max. en min.

waarde en moet voor alle cellen gelijk zijn.

Schroef het accudeksel, indien voorhanden,

weer vast.

5.2.3 Aanvullende functie

H) SUPPLY: Voor de 12V gelijkspanningsvoeding,

bijv. bij vervanging van een accu of het bedrijf van

12V DC verbruikers.

‘Mode’ toets indrukken –> omschakelen van RE-

COND op SUPPLY functie.

Waarschuwing! De beveiliging tegen verkeerde

poling staat niet ter beschikking. Bij verkeerde

poling bestaat het gevaar van schade aan de la-

der en aan de accu/het boordnet van het voertuig

resp. aan de aangesloten verbruiker. Let absoluut

op de juiste polariteit bij het aansluiten. Houd

rekening met de max. krachtontneming (z. Techni-

sche gegevens) van de verbruiker.

Aanwijzingen:

• De geleverde gelijkspanning (weergegeven

op het display) is van de last afhankelijk en

bedraagt zonder belasting ca. 14,5V.

• De functie kan worden gebruikt voor verbru-

ikers die zijn aangesloten aan een sigaret-

tenaansteker in het voertuig.

• Neem de handleiding van uw 12V verbruiker

in acht.

5.3 Laden van de accu

• Maak het accudeksel (indien voorhanden) los

of haal het van de accu af.

• Controleer de zuurstand van uw accu. Indien

nodig giet u er gedestilleerd water in (indien

mogelijk). Opgelet! Accuzuur is bijtend. Zuur-

spetters meteen grondig afspoelen met veel

water, indien nodig een arts raadplegen.

• Sluit eerst de rode laadkabel aan op de

pluspool van de accu.

• Daarna wordt de zwarte laadkabel, op af-

stand van accu en benzineleiding, aangeslo-

ten aan de carrosserie.

• Waarschuwing! Normaal gezien is de nega-

tieve accupool verbonden met de carrosserie

en gaat u om te laden te werk zoals hierboven

beschreven. In uitzonderingsgevallen kan

het mogelijk zijn dat de positieve accupool is

verbonden met de carrosserie (positieve aar-

ding). In dit geval sluit u de zwarte aardkabel

aan op de minpool van de accu. Vervolgens

verbindt u de rode laadkabel, op afstand van

accu en benzineleiding, met de carrosserie.

• Nadat de accu is aangesloten aan de lader

kunt u de lader aansluiten aan een contact-

doos (z. Technische gegevens). U kunt nu de

laadinstellingen wijzigen (z. hoofdstuk 5.2).

• Opgelet! Door het laden kan gevaarlijk

knalgas ontstaan; daarom tijdens het laden

vonkvorming en open vuur vermijden. Explo-

siegevaar! Zorg voor een goede beluchting in

de ruimtes.

• Als op het LCD-display ‘FUL’ verschijnt (en

alle deelstreepjes (afb. 2, pos. K)), dan is het

laadproces afgesloten. De lader houdt de

accu door impulslading op 95 – 100% be-

schikbare capaciteit. Mocht de lader dit al na

enkele minuten aangeven, dan wijst dit erop

dat de accucapaciteit gering is. De accu moet

worden vervangen.

Berekening van de laadtijd (afbeelding 3)

De laadtijd wordt bepaald door de laadtoestand

van de accu. Bij een lege accu kan de laadtijd bij

benadering tot ca. 80% lading met de volgende

formule worden berekend:

batterijcapaciteit in Ah

laadtijd/h =

amp. (laadstroom)

De laadstroom moet 1/10 tot 1/6 van de batterij-

capaciteit bedragen.

Anl_CE_BC_4_10_M_SPK9.indb 70

Anl_CE_BC_4_10_M_SPK9.indb 70Anl_CE_BC_4_10_M_SPK9.indb 70 28.03.2019 10:27:01

28.03.2019 10:27:01

28.03.2019 10:27:0128.03.2019 10:27:01

- 73 -

10. Aanwijzingen omtrent het verhelpen van fouten

Als het apparaat naar behoren wordt gebruikt zouden er zich geen storingen mogen voordoen. In geval

van problemen gelieve eerst de volgende mogelijkheden na te gaan alvorens de klantendienst te verwit-

tigen.

Storing Mogelijke oorzaak Verhelpen

Apparaat laadt niet - Laadtangen fout aangesloten

- Onderling contact van de laadtan-

gen

- Batterij is defect

- Rode laadtang op de pluspool,

zwarte laadtang op de carrosserie

aansluiten

- Contact opheﬀ en

- Batterij door een vakman laten na-

zien en, indien nodig, vervangen

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en

omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-

zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te

werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel

kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de

wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen

gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-

deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

Anl_CE_BC_4_10_M_SPK9.indb 73

Anl_CE_BC_4_10_M_SPK9.indb 73Anl_CE_BC_4_10_M_SPK9.indb 73 28.03.2019 10:27:01

28.03.2019 10:27:01

28.03.2019 10:27:0128.03.2019 10:27:01

- 74 -

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit

niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-

dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via

het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen

gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-

noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor

u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,

en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-

ging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-

mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als

het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd

ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op

grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing

(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming

van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale

omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-

belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-

dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),

gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg

van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-

stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van

de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een

verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor

het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter

plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat

bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,

worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van

de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen

wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-

helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres

op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen

van deze garantie conform de service-informatie van deze handleiding.

Anl_CE_BC_4_10_M_SPK9.indb 74

Anl_CE_BC_4_10_M_SPK9.indb 74Anl_CE_BC_4_10_M_SPK9.indb 74 28.03.2019 10:27:01

28.03.2019 10:27:01

28.03.2019 10:27:0128.03.2019 10:27:01

- 75 -

Peligro!

Al usar aparatos es preciso tener en cuenta una

serie de medidas de seguridad para evitar le-

siones o daños. Por este motivo, es preciso leer

atentamente este manual de instrucciones/adver-

tencias de seguridad. Guardar esta información

cuidadosamente para poder consultarla en cual-

quier momento. En caso de entregar el aparato

a terceras personas, será preciso entregarles,

asimismo, el manual de instrucciones/advertenci-

as de seguridad. No nos hacemos responsables

de accidentes o daños provocados por no tener

en cuenta este manual y las instrucciones de

seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres-

pondientes en el prospecto adjunto.

Peligro!

Lea todas las instrucciones de seguridad e

indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar-

gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio-

nes para posibles consultas posteriores.

Este aparato podrá ser utilizado por niños a partir

de 8 años y personas cuyas capacidades estén

limitadas física, sensorial o psíquicamente, o que

no dispongan de la experiencia y/o los conoci-

mientos necesarios siempre y cuando estén vigi-

ladas o hayan recibido formación o instrucciones

sobre el funcionamiento seguro del aparato y de

los posibles peligros. Está prohibido que los niños

jueguen con el aparato. Los niños no podrán re-

alizar los trabajos de limpieza y mantenimiento a

no ser que estén vigilados por un adulto.

Eliminación de residuos:

Baterías: Deben eliminarse llevándolas a un taller

de automóviles, a un lugar de recogida especial o

a una entidad de recolección o cial de desechos

industriales. Informarse en cualquier entidad

local.

Explicación de la placa de advertencia del

aparato (véase ﬁ g. 4)

1 = El aparato está protegido a prueba de sacudi-

das eléctricas

2 = AVISO - Leer el manual de instrucciones para

reducir cualquier riesgo de sufrir daños.

3 = Valor del fusible en platina electrónica

4 = Desenchufar de la red antes de conectar o

desconectar de batería.

ATENCIÓN: Gases explosivos. Evitar llamas

y chispas. Asegurar que haya ventilación su -

ciente durante el proceso de carga.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1)

1 Botón de funcionamiento

2 Display LCD

3 Cable de carga negro (-)

4 Cable de carga rojo (+)

5 Anilla para colgar

6 Cable de red

2.2 Volumen de entrega

• Abrir el embalaje y extraer cuidadosamente

el aparato.

• Retirar el material de embalaje, así como los

dispositivos de seguridad del embalaje y para

el transporte (si existen).

• Comprobar que el volumen de entrega esté

completo.

• Comprobar que el aparato y los accesorios

no presenten daños ocasionados durante el

transporte.

• Si es posible, almacenar el embalaje hasta

que transcurra el periodo de garantía.

Peligro!

¡El aparato y el material de embalaje no son

un juguete! ¡No permitir que los niños jue-

guen con bolsas de plástico, láminas y pie-

zas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

• Manual de instrucciones original

• Instrucciones de seguridad

3. Uso adecuado

El cargador ha sido concebido para baterías

de ácido de plomo que requieren o no

mantenimiento de 12V (baterías húmedas/ Ca/

Ca/ EFB), así como para baterías de plomo-gel y

AGM que se utilizan en vehículos.

El programa de carga 12V M está indicado para

mantener la carga y para cargar baterías con

capacidad reducida. Con la función SUPPLY,

el aparato se puede utilizar como fuente de

Anl_CE_BC_4_10_M_SPK9.indb 75

Anl_CE_BC_4_10_M_SPK9.indb 75Anl_CE_BC_4_10_M_SPK9.indb 75 28.03.2019 10:27:02

28.03.2019 10:27:02

28.03.2019 10:27:0228.03.2019 10:27:02

- 76 -

alimentación de reserva, por ejemplo mientras

se cambia una batería, o para dispositivos

consumidores de 12 V CC (tener en cuenta el

consumo máximo de corriente). El programa

RECOND ha sido concebido exclusivamente

para recuperar baterías de ácido de plomo muy

descargadas (no para baterías AGM y de GEL).

Utilizar este programa solo brevemente y bajo

vigilancia.

El aparato no se puede utilizar para cargar ba-

terías de litio-ferrofosfato (p. ej. LiFePO4) u otras

baterías de litio. El aparato ha sido concebido

exclusivamente para su uso portátil y no para

ser montado en caravanas, roulottes o vehículos

similares. Proteger el cargador de la lluvia y la

nieve.

Utilizar la máquina sólo en los casos que se indi-

can explícitamente como de uso adecuado. Cual-

quier otro uso no será adecuado. En caso de uso

inadecuado, el fabricante no se hace responsable

de daños o lesiones de cualquier tipo; el respon-

sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no

está indicado para un uso comercial, industrial o

en taller. No asumiremos ningún tipo de garantía

cuando se utilice el aparato en zonas industria-

les, comerciales o talleres, así como actividades

similares.

4. Características técnicas

CE-BC 4 M

Tensión de red: ........................220-240 V ~ 50Hz

Consumo nominal máx.: ............................. 70 W

Tensión de salida nominal: ..................... 12 V CC

Corriente de salida nominal: ........................... 4 A

Capacidad de la batería „STD/AGM/invierno“: ....

.............................................................10-120 Ah

Capacidad de la batería „12V M“ (máx. 1A): .......

.................................................................2-32 Ah

Función “SUPPLY” salida máx.: ...................... 3 A

Programa de carga “RECOND”: 15,3 V CC / 1,5 A

Clase de protección: ......................................... II

Tipo de protección: ..................................... IP65

Temperatura ambiente: ...................- 20°C – 40°C

CE-BC 6 M

Tensión de red: ........................220-240 V ~ 50Hz

Consumo nominal máx.: ........................... 100 W

Tensión de salida nominal: ..................... 12 V CC

Corriente de salida nominal: ........................... 6 A

Capacidad de la batería „STD/AGM/invierno“: ....

.............................................................20-150 Ah

Capacidad de la batería „12V M“ (máx. 1A): .......

.................................................................2-32 Ah

Función “SUPPLY” salida máx.: ...................... 5 A

Programa de carga “RECOND”: 15,3 V CC / 1,5 A

Clase de protección: ......................................... II

Tipo de protección: ..................................... IP65

Temperatura ambiente: ...................- 20°C – 40°C

CE-BC 10 M

Tensión de red: ........................220-240 V ~ 50Hz

Consumo nominal máx.: ........................... 160 W

Tensión de salida nominal: ..................... 12 V CC

Corriente de salida nominal: ......................... 10 A

Capacidad de la batería „STD/AGM/invierno“: ....

.............................................................30-200 Ah

Capacidad de la batería „12V M“ (máx. 2 A): .......

.................................................................3-60 Ah

Función “SUPPLY” salida máx.: ...................... 8 A

Programa de carga “RECOND”: 15,3 V CC / 2,5 A

Clase de protección: ......................................... II

Tipo de protección: ..................................... IP65

Temperatura ambiente: ...................- 20°C – 40°C

5. Manejo

Antes de conectar la máquina, asegurarse de

que los datos de la placa de datos coincidan con

los datos de la red eléctrica.

¡Peligro! No cargar baterías que estén conge-

ladas.

Es preciso observar las advertencias que se

hallan en los manuales del vehículo, de la

radio, del GPS, etc.

Advertencia sobre la carga automática

(solo programas de carga 12V STD, 12V

AGM, 12V invierno, 12 V M

El cargador es un aparato automático controlado

por microprocesador, con lo que resulta espe-

cialmente adecuado para cargar baterías que no

requieren mantenimiento, así como para cargar

de forma duradera o mantener cargadas baterías

Anl_CE_BC_4_10_M_SPK9.indb 76

Anl_CE_BC_4_10_M_SPK9.indb 76Anl_CE_BC_4_10_M_SPK9.indb 76 28.03.2019 10:27:02

28.03.2019 10:27:02

28.03.2019 10:27:0228.03.2019 10:27:02

- 77 -

que no están en uso de forma continua, como por

ejemplo para coches antiguos, vehículos recrea-

tivos, tractores cortacésped y similares. Debido

al microprocesador integrado, la carga se realiza

en varios niveles. El último nivel de carga, la

carga de mantenimiento, mantiene la capacidad

de la batería a 95 a 100 % y, con ello, la batería

siempre totalmente cargada. No es necesario

controlar el proceso de carga. No obstante, si se

va a cargar la batería durante mucho tiempo, no

dejarla sin vigilancia para que, en caso de que

se produzca alguna avería en el cargador, se

pueda desenchufar manualmente de la toma de

corriente.

5.1 Explicación de los símbolos ( g. 2)

A Cargar una batería 12 V (batería de ácido de

plomo y de GEL).

B Cargar una batería 12 V AGM.

C Cargar una batería 12 V (de plomo, AGM y de

GEL) en el modo invierno a una temperatura

ambiente de – 20°C a +5°C. ¡Peligro! No car-

gar baterías que estén congeladas.

D Cargar una batería 12 V (batería de ácido de

plomo, AGM y de GEL) en el modo de mante-

nimiento de la carga.

E Tensión de carga en voltios, batería defec-

tuosa (BAt) / completamente cargada (FUL)

/ polaridad incorrecta o cortocircuito en los

bornes (Err)

F Restablecer la capacidad de carga de ba-

terías de ácido de plomo descargadas subi-

endo la tensión de carga

G Conexión incorrecta de los bornes (polaridad

incorrecta) o cortocircuito

H Alimentación de tensión, p. ej. al cambiar de

batería

K Estado de carga de la batería en % (1 divisi-

ón = 25%) en proceso de carga (la división

se enciende = la batería ha alcanzado el

estado de carga, la división en el símbolo de

la batería parpadea = la batería se carga al

siguiente estado de carga, todas las divisio-

nes se encienden = la batería está totalmente

cargada).

5.2 Cómo ajustar los programas de carga

( g. 2)

Advertencias:

• Si se pulsa la tecla „Mode“ (fig. 1/pos. 1), se

cambia a los distintos programas. El símbolo

que corresponde al programa aparece en el

display. Las baterías se cargan con el progra-

ma que se muestra.

• Para acceder al programa RECOND, pulsar

la tecla „Mode“ durante 5 segundos.

• Para volver del programa RECOND o de

la función SUPPLY al programa 12 V STD,

pulsar la tecla „Mode“ también durante 5 se-

gundos.

• Si la tensión de la batería es inferior a 3,5 V

o mayor a 15 V, la batería ya no es apta para

ser cargada o está defectuosa. El mensaje

„BAt“ aparece en el display LCD. El símbolo

„G“ parpadea. También otros fallos de la

batería pueden provocar que no se pueda

cargar.

• Si durante la función SUPPLY se produce un

cortocircuito entre los bornes de carga, apa-

rece el mensaje „Lo V“ en el display LCD. El

símbolo „G“ parpadea.

• Cuando se desenchufa el cargador de la

toma de corriente, se guarda el último pro-

grama de carga usado (excepto RECOND y

SUPPLY) y viene prefijado la próxima vez que

se use el cargador.

• Solo CE-BC 4M: Si las pinzas de carga

están conectadas a la batería, el cargador

absorbe de la batería un poco de corriente y

se enciende brevemente el display LCD. Eso

no significa que haya una avería.

5.2.1 Programas de carga estándar

A) 12V STD: Programa de carga para baterías de

ácido de plomo (baterías húmedas/ Ca/Ca/ EFB)

y de gel. Después de la primera puesta en mar-

cha del cargador, aparece 12V STD en el display.

B) 12V AGM: Programa de carga para baterías

AGM, pulsar la tecla „Mode“ –> cambiar del

programa de carga 12V STD a 12V AGM

5.2.2 Programas de carga especiales

C) Invierno: Programa de carga recomendado

cuando hace frío (temperatura ambiente entre

-20°C y +5°C), para baterías de ácido de plomo

normales (baterías húmedas/Ca/Ca), pulsar tecla

„Mode“ -> cambiar del programa de carga 12V

AGM a „invierno“

D) 12V M: Programa de carga para baterías

con poca capacidad (véanse las Características

técnicas) y para mantener la carga de todas las

baterías mencionadas en 3. Uso adecuado.

Pulsar la tecla „Mode“ -> cambiar del programa

de carga „invierno“ a „ 12 M“

F) RECOND: Programa de carga con tensión de

 n de carga aumentada y carga de corriente de

contacto, exclusivamente para restablecer la cap-

Anl_CE_BC_4_10_M_SPK9.indb 77

Anl_CE_BC_4_10_M_SPK9.indb 77Anl_CE_BC_4_10_M_SPK9.indb 77 28.03.2019 10:27:02

28.03.2019 10:27:02

28.03.2019 10:27:0228.03.2019 10:27:02

- 78 -

acidad de carga de baterías de ácido de plomo.

El proceso RECOND se tiene que controlar cada

media hora y no puede superar 4 h de duración.

Observar las advertencias del fabricante de ba-

terías.

¡Importante! Para acceder a este programa,

se tiene que pulsar durante 5 segundos la tecla

„Mode“ ( g. 1/pos. 1).

¡Aviso!

• Durante el gaseado se produce un gas

detonante - ¡Peligro de explosión! Asegu-

rar que haya buena ventilación.

• Utilizar el programa RECOND solo en caso

de una batería de ácido de plomo y solo

como se describe a continuación. Asegurarse

de no verter ácido de la batería. El ácido de la

batería es corrosivo. Observar las instruccio-

nes de seguridad.

• No utilizarlo nunca con una batería de tipo

cerrado (batería VRLA, como p. ej. AGM o de

GEL). Observar las advertencias del fabrican-

te de baterías.

• Utilizar solo con una batería independiente y

desmontada y no montada con conexión al

sistema electrónico de a bordo del vehículo.

Una tensión de carga alta puede dañar el sis-

tema electrónico de a bordo. Tener en cuenta

el manual de instrucciones del vehículo y

ponerse en contacto con el fabricante del

mismo.

Utilizar el programa de carga RECOND

• Conectar el cargador como se describe en el

apartado 5.3 a una batería de ácido de plomo

y controlar el programa de carga cada media

hora.

• Transcurridas al menos 4 h o en cuento se

perciba que la batería gasea (burbujeo),

retirar el cargador como se describe en el

apartado 5.3.

• Comprobar, de ser posible, el nivel de ácido y

rellenar, de ser posible, las células de batería,

de ser necesario solo con agua destilada. Lo

ideal es que el nivel de ácido se encuentre

entre el valor impreso máx. y mín. y debería

ser idéntico para todas las células. Volver a

apretar los tapones de la batería (de existir).

5.2.3 Función adicional

H) SUPPLY: Para alimentación de tensión conti-

nua de 12 V, p. ej. si se cambia la batería o para

dispositivos consumidores de 12 V CC.

Pulsar la tecla „Mode -> cambiar de la función

RECOND a SUPPLY

¡Aviso! La protección contra una polaridad in-

correcta no está disponible. Si la polaridad es

incorrecta, existe el peligro de que se dañe el

cargador y la batería/red de a bordo del vehículo

o el dispositivo consumidor conectado. Al realizar

la conexión, asegurarse de que la polaridad sea

correcta. Tener en cuenta el consumo máximo

(véanse las Características técnicas) del disposi-

tivo consumidor.

Advertencias:

• La corriente continua disponible (mostrada

en el display) depende de la carga y es, sin

carga, de aprox. 14,5 V.

• La función es útil para dispositivos consumi-

dores que se operan en un encendedor de

coche.

• Observar el manual de instrucciones de su

dispositivo consumidor de 12 V.

5.3 Cómo cargar la batería:

• Soltar o quitar los tapones de la batería (en

caso de existir).

• Comprobar el estado de ácido de la batería.

De ser necesario, llenarla de agua destilada

(siempre y cuando sea posible). ¡Atenci-

ón! El ácido de la batería es corrosivo. Las

salpicaduras de ácido se deben aclarar de

inmediato con abundante agua y en caso de

emergencia consultar a un médico.

• Conectar primero el cable de carga rojo al

polo positivo de la batería.

• A continuación, quitar el cable de carga neg-

ro de la batería y cargar el cable de gasolina

a la carrocería.

• ¡Aviso! Por lo general, el polo negativo de la

batería está conectado a la carrocería y se

carga según se ha explicado previamente.

Excepcionalmente es posible conectar el

polo positivo a la carrocería (puesta a tierra

positiva). En este caso, conectar el cable de

carga negro al polo negativo de la batería. A

continuación, conectar el cable de carga rojo

a la carrocería alejándolo de la batería y del

conducto de la gasolina.

• Tras conectar la batería al cargador, se puede

enchufar el cargador a una toma de corriente

(ver características técnicas). Ahora se puede

proceder a cambiar los ajustes de carga (ver

apartado 5.2).

• ¡Atención! De la carga puede emanar un

gas detonante peligroso, por lo tanto se re-

comienda evitar la formación de chispas y el

Anl_CE_BC_4_10_M_SPK9.indb 78

Anl_CE_BC_4_10_M_SPK9.indb 78Anl_CE_BC_4_10_M_SPK9.indb 78 28.03.2019 10:27:02

28.03.2019 10:27:02

28.03.2019 10:27:0228.03.2019 10:27:02

- 79 -

fuego abierto durante la carga. ¡Peligro de ex-

plosión! Asegurarse de que en las salas haya

una ventilación suficiente.

• Si en el display LCD aparece „FUL“ (y todas

las divisiones fig. 2/pos. K), el proceso de

carga ha terminado. El cargador detiene la

batería mediante carga en pulsos cuando la

capacidad de la batería disponible es de 95

– 100%. Si el cargador ya lo muestra trans-

curridos pocos minutos, quiere decir que la

capacidad de la batería es reducida. En tal

caso es preciso cambiar la batería.

Cálculo del tiempo de carga ( g. 3a-3c)

El tiempo de carga depende del estado de carga

de la batería. En el caso de una batería vacía, el

tiempo de carga hasta aprox. el 80% de carga se

puede calcular con ayuda de la siguiente fórmula:

Capacidad de la batería en Ah

Tiempo de carga/h =

Amp. (Corriente de carga)

La corriente de carga debería oscilar entre un

1/10 y un 1/6 de la capacidad de la batería.

5.4 Indicador de fallos ( g. 2/pos. G)

El indicador de fallos parpadea (se enciende) en

los siguientes casos:

• Si la tensión de la batería es inferior a 3,5 V

o superior a 15 V. La batería no está indicada

para ser cargada o es defectuosa. También

otros fallos de la batería pueden provocar que

no se pueda cargar.

• Si los bornes están mal conectados a la

batería (polaridad incorrecta). La protección

contra la polaridad incorrecta asegura que no

se puedan dañar ni la batería ni el cargador.

Quitar el cargador de la batería y empezar de

nuevo el proceso de carga.

• Si se ha producido un cortocircuito de los dos

bornes de conexión (las piezas metálicas de

los bornes se tocan). La protección contra

circuito asegura que el cargador no se dañe.

5.5 Cómo  nalizar la carga de la batería

• Desenchufar el aparato.

• Soltar primero el cable de carga negro de la

carrocería.

• A continuación, soltar el cable de carga rojo

del polo positivo de la batería.

• ¡Atención! En caso de puesta a tierra positi-

va, soltar primero el cable de carga rojo de la

carrocería y luego el cable de carga negro de

la batería.

• Volver a enroscar o poner los tapones de la

batería (en caso de existir).

¡Advertencia! Si se retira el enchufe de la toma

de corriente pero el cargador sigue conectado a

la batería, el cargador absorbe de la batería un

poco de corriente. Por este motivo, si no se utiliza

el cargador recomendamos quitarlo completa-

mente de la batería.

6. Protección contra sobrecarga

En los programas de carga 12V STD, 12V AGM,

12V invierno y 12V M, el cargador está protegido

electrónicamente contra sobrecarga, cortocircuito

y polaridad incorrecta. Adicionalmente se han

montado uno o varios fusibles para corriente

débil. Si el fusible está defectuoso, cambiarlo y

sustituirlo por un fusible con el mismo valor de

amperios. De ser necesario, ponerse en contacto

con el servicio de atención al cliente.

7. Mantenimiento y cuidado de la

batería

• Asegurar que la batería esté siempre bien

montada.

• Es preciso asegurar que la conexión a la red

del equipo eléctrico sea correcta.

• Mantener la batería limpia y seca. Engrasar

ligeramente las pinzas de conexión con una

grasa sin ácido y resistente al ácido (vaseli-

na).

• En el caso de baterías que precisan de man-

tenimiento comprobar cada 4 semanas el

nivel del ácido y, de ser necesario, rellenar

con agua destilada.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra-

bajo de limpieza.

8.1 Limpieza

• Reducir al máximo posible la suciedad y

el polvo en los dispositivos de seguridad,

las rendijas de ventilación y la carcasa del

motor. Frotar el aparato con un paño limpio o

Anl_CE_BC_4_10_M_SPK9.indb 79

Anl_CE_BC_4_10_M_SPK9.indb 79Anl_CE_BC_4_10_M_SPK9.indb 79 28.03.2019 10:27:02

28.03.2019 10:27:02

28.03.2019 10:27:0228.03.2019 10:27:02

Produktspecifikationer

Varumärke:	Einhell
Kategori:	Batteriladdare
Modell:	CE-BC 4 M

Behöver du hjälp?

Om du behöver hjälp med Einhell CE-BC 4 M ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Batteriladdare Einhell Manualer

Einhell BT-BC 2 D Bruksanvisning

8 December 2024

Einhell BT-BC 4 P Bruksanvisning

7 December 2024

Einhell BT-BC 7 PE Bruksanvisning

7 December 2024

Einhell BT-BC 4 D Bruksanvisning

7 December 2024

Einhell BT-PS 1000 Bruksanvisning

7 December 2024

Einhell BT-PS 700 Bruksanvisning

7 December 2024

Einhell BT-PS 1000/1 Bruksanvisning

7 December 2024

Einhell BT-PS 800 Bruksanvisning

7 December 2024

Einhell EGS 1200 Bruksanvisning

14 September 2024

Einhell EGS 1800 Bruksanvisning

14 September 2024

Batteriladdare Manualer

Nyaste Batteriladdare Manualer

ORNO OR-ZL-1629 Bruksanvisning

15 Oktober 2025

Makita DC18WB Bruksanvisning

12 Oktober 2025

Makita PDC1500A01 Bruksanvisning

12 Oktober 2025

Makita DC18WC Bruksanvisning

12 Oktober 2025

Makita BCC01 Bruksanvisning

12 Oktober 2025

Makita BCC02 Bruksanvisning

12 Oktober 2025

Makita ADP03 Bruksanvisning

9 Oktober 2025

Alpha Tools A-ES 700/1 Bruksanvisning

5 Oktober 2025

Alpha Tools A-ES 1700/1 Bruksanvisning

5 Oktober 2025

Schumacher Instant Power IP-180 Bruksanvisning

3 Oktober 2025
