Sida 1/4

S P E A K E R S Y S T E M S

Q X 5 . 2 C / Q X 6 . 2 C

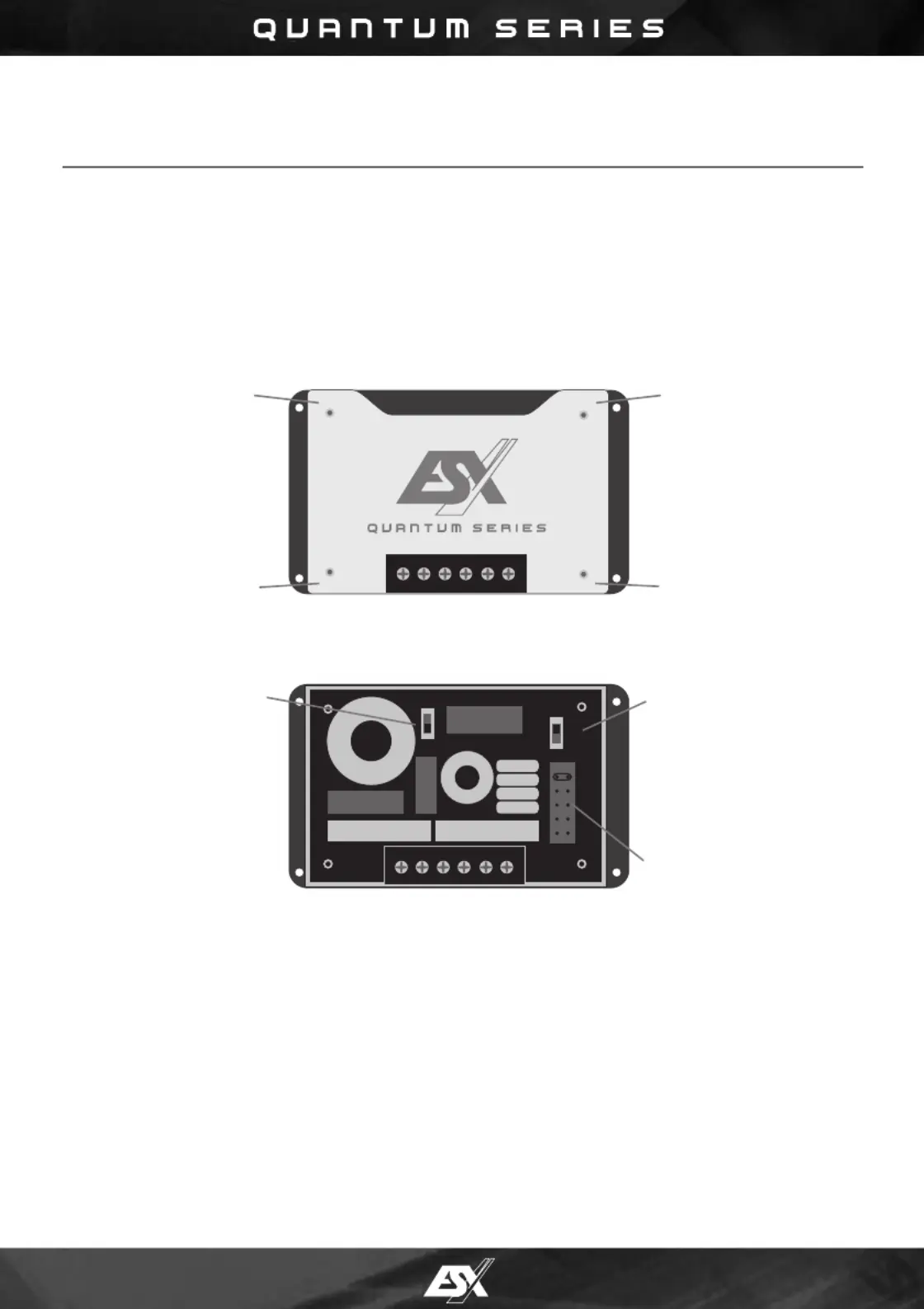

CROSSOVERS / FREQUENZWEICHEN

F A C T O R Y S E T T I N G S / W E R K S E I N S T E L L U N G

The QX Crossover has a basic Factory Setting which is suitable for “low” Midwoofer

Operation, “0dB”-Level Adjustment and a “0°” Tweeter Phase Adjustment.

If you want to change the Factory Settings, follow the instructions below:

Die QX Frequenzweiche hat werksseitig folgende Einstellungen: “low”(leise) für den

Mitteltieftöner Betrieb, “0dB”-Pegeleinstellung und “0°” für die Hochtöner-Phasenlage.

Wenn Sie die Werkseinstellungen ändern wollen, gehen Sie wie unten beschrieben vor:

P O S . 1 P O S . 2

P O S . 3 P O S . 4

1. Remove the top cover by unscrewing POS. 1- 4.

1. Entfernen Sie die Abdeckung durch das Losdrehen von POS. 1- 4.

P O S . 5

2. Set the switch on POS. 5 to “LOW” (lower Midbass) or “HIGH” (louder Midbass).

2. Stellen Sie den Schalter POS. 5 auf “LOW” (leiser Mittelton) oder “HIGH” (lauter Mittelton).

3. Change the Level-Adjustement for the Tweeter (0dB, -2dB, -4dB, -6dB or -9dB) by

replacing the Jumper on POS. 6 to the desired level.

3. An POS. 6 kann die Pegelabsenkung für den Hochtöner (0dB, -2dB, -4dB, -6dB or -9dB) durch ein

Wechsel des Steckkontaks für den gewünschten Wert vorgenommen werden.

P O S . 6

P O S . 7

4. Set the Switch on POS.7 to the change Tweeter Phasing to “0°” (Standard) or “180°” (Inverted).

Depinding on the location of the Tweeter, the inverting of the Tweeter Phasing could improve the sound.

4. Stellen Sie den Schalter an POS. 7 auf “0°” (Standard) oder “180°” (umgekehrt) um die Phasenlage

des Hochtöners einzustellen. Je nach Einbauort des Hochtöners kann das Umstellen der Phasenlage

eine Klangverbesserung bewirken.

Produktspecifikationer

Varumärke:	ESX
Kategori:	högtalare
Modell:	QX-6.2 C
Diameter:	165 mm
Högtalare:	2
Impedans:	4 Ω
Toppeffekt:	250 W
Märkeffekt:	125 W
diskanthögtalare:	Ja
Woofer diameter:	144 mm
Separata komponenter:	Ja
Högtalartyp:	2-vägs
Disktanthögtalare diameter:	25 mm
Diskanthögtalare magnettyp:	Neodymium
Passiv övergång:	Ja
