BENUTZERHANDBUCH

OWNER’S MANUAL

13cm COMPONENT-SYSTEM

XE5.2C

16,5cm COMPONENT-SYSTEM

XE6.2C

INSTALLATION DER LAUTSPRECHER

Der erste Schritt bei der Installation des Lautsprecher-Systems sollte die sorgfältige Planung sein.

Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge,

um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im

Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer

Aufbauten im Innenraum des Autos.

2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden

Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu

gegenüberliegende Lautsprecher montiert wird.

3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was

sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall

Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.

4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen

Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose

Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen

werden.

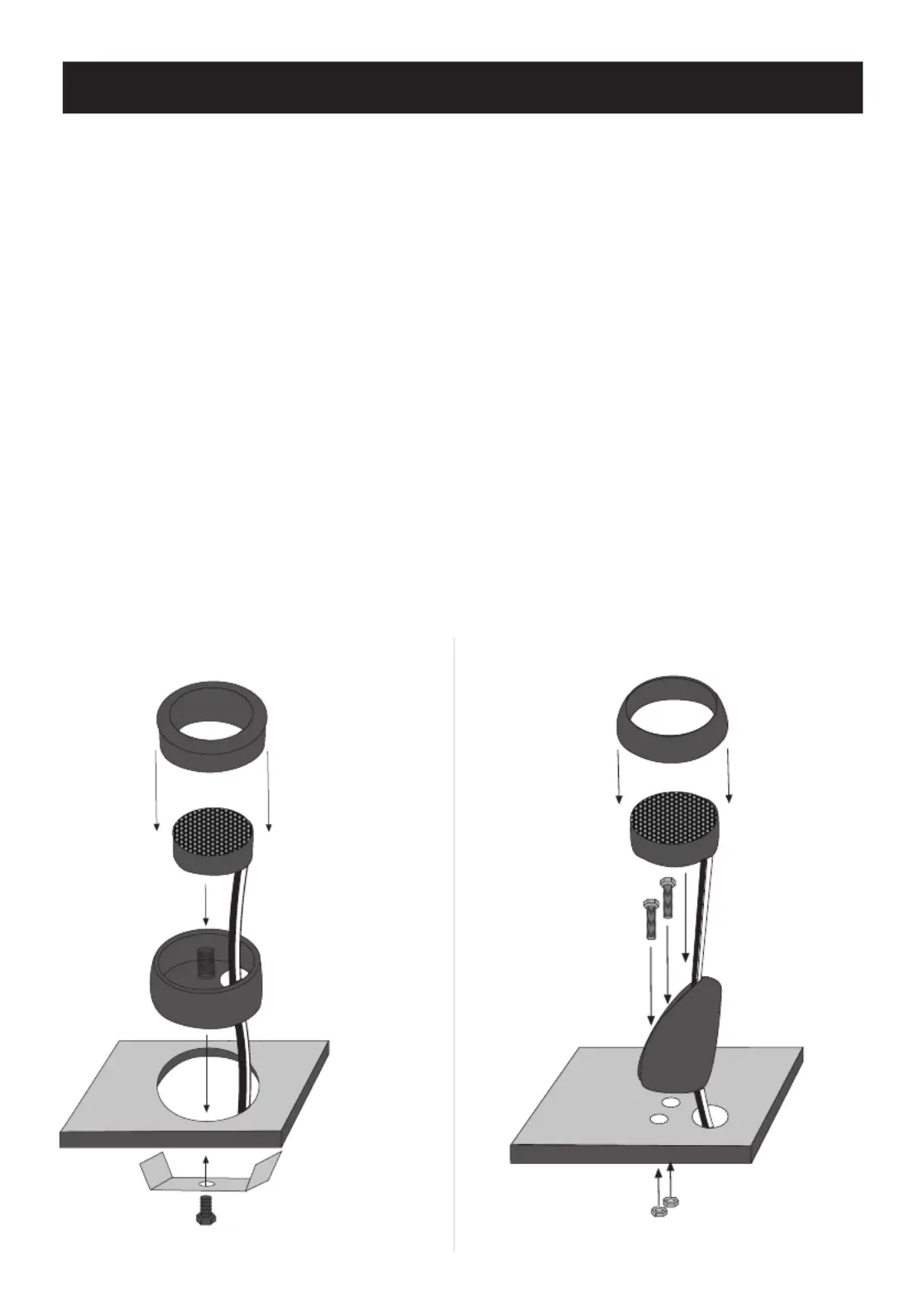

MONTAGE DER HOCHTÖNER

DEUTSCH

A.) Einbau mit Standardgehäuse B.) Einbau mit Aufbaugehäuse

Amplifier Midwoofer Tweeter

DEUTSCH

WICHTIG!

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

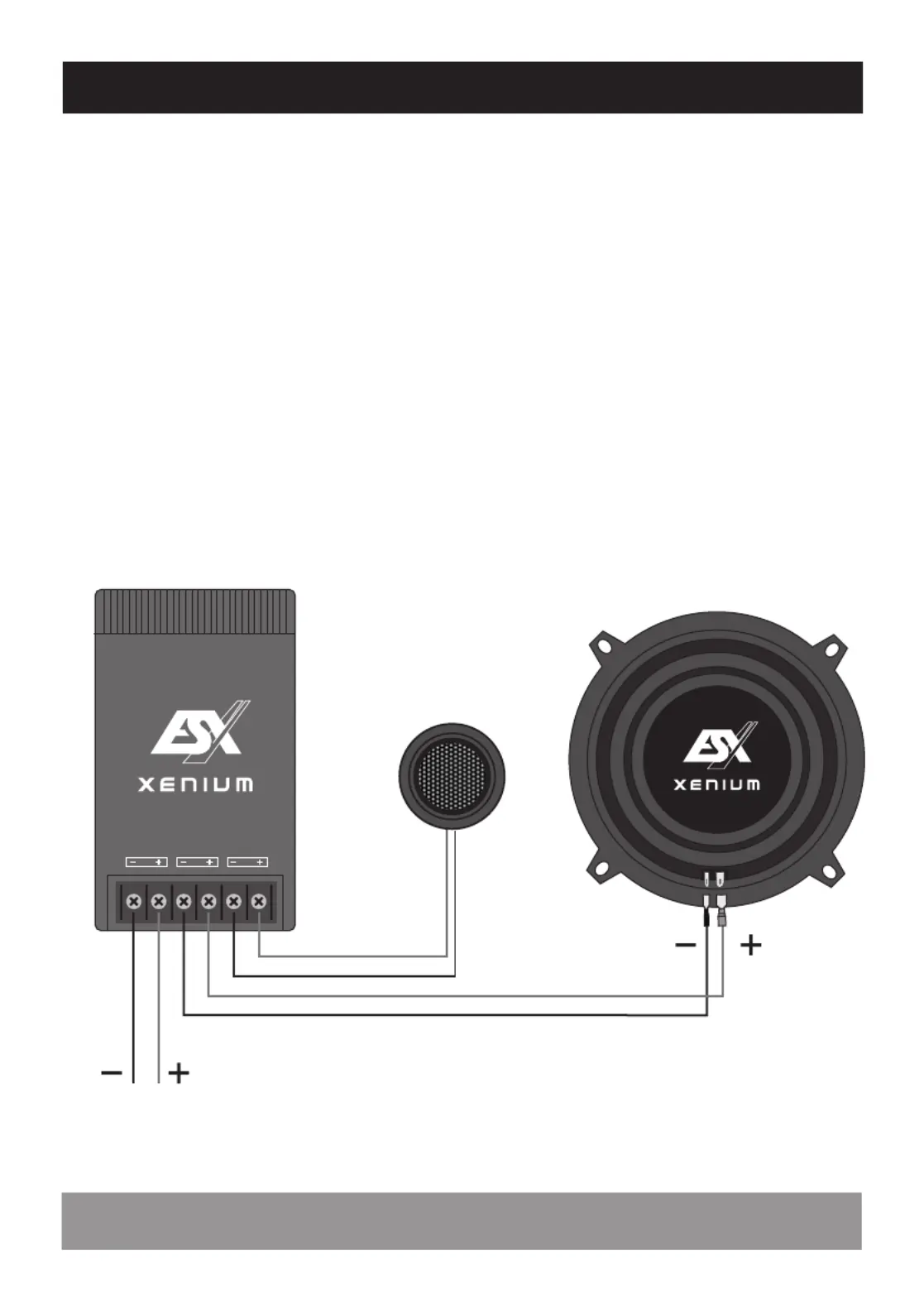

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (”+”) bzw. die Minus-Anschlüsse (”–”) der Tiefmitteltöner

mit den entsprechenden Anschlüssen ”MIDWOOFER” der Frequenzweiche.

• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker (weiß und schwarz).

ANSCHLUSS DER HOCHTÖNER

• Verbinden Sie die Plus-Anschlüsse (”+” rot markiert) bzw. die Minus-Anschlüsse (”–” schwarz) der

Hochtönerkabel mit den entsprechenden Anschlüssen ”TWEETER” der Frequenzweiche.

ANSCHLUSS DER FREQUENZWEICHE

• Verbinden Sie die Plus-Anschlüsse (”+”) bzw. die Minus-Anschlüsse (”–”) des Lautsprecher-

Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen ”AMPLIFIER” der Frequenzweiche.

• Verwenden Sie zum Anschluß die beiliegenden Lautsprecherkabel (weiß und schwarz).

Wiederholen Sie alle drei Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

ZU DEN LAUTSPRECHER-

AUSGÄNGEN DES VERSTÄRKERS

FREQUENZWEICHE

HOCHTÖNER

TIEFMITTELTÖNER

Produktspecifikationer

Varumärke:	ESX
Kategori:	högtalare
Modell:	XE5.2C
Modell:	Satelliter
Impedans:	4 Ω
Toppeffekt:	180 W
Märkeffekt:	90 W
diskanthögtalare:	Ja
Separata komponenter:	Ja
Monteringsdjup:	46 mm
Högtalartyp:	2-vägs
Diskanthögtalare magnettyp:	Neodymium
Monteringshål diameter:	115 mm
