Sida 1/2

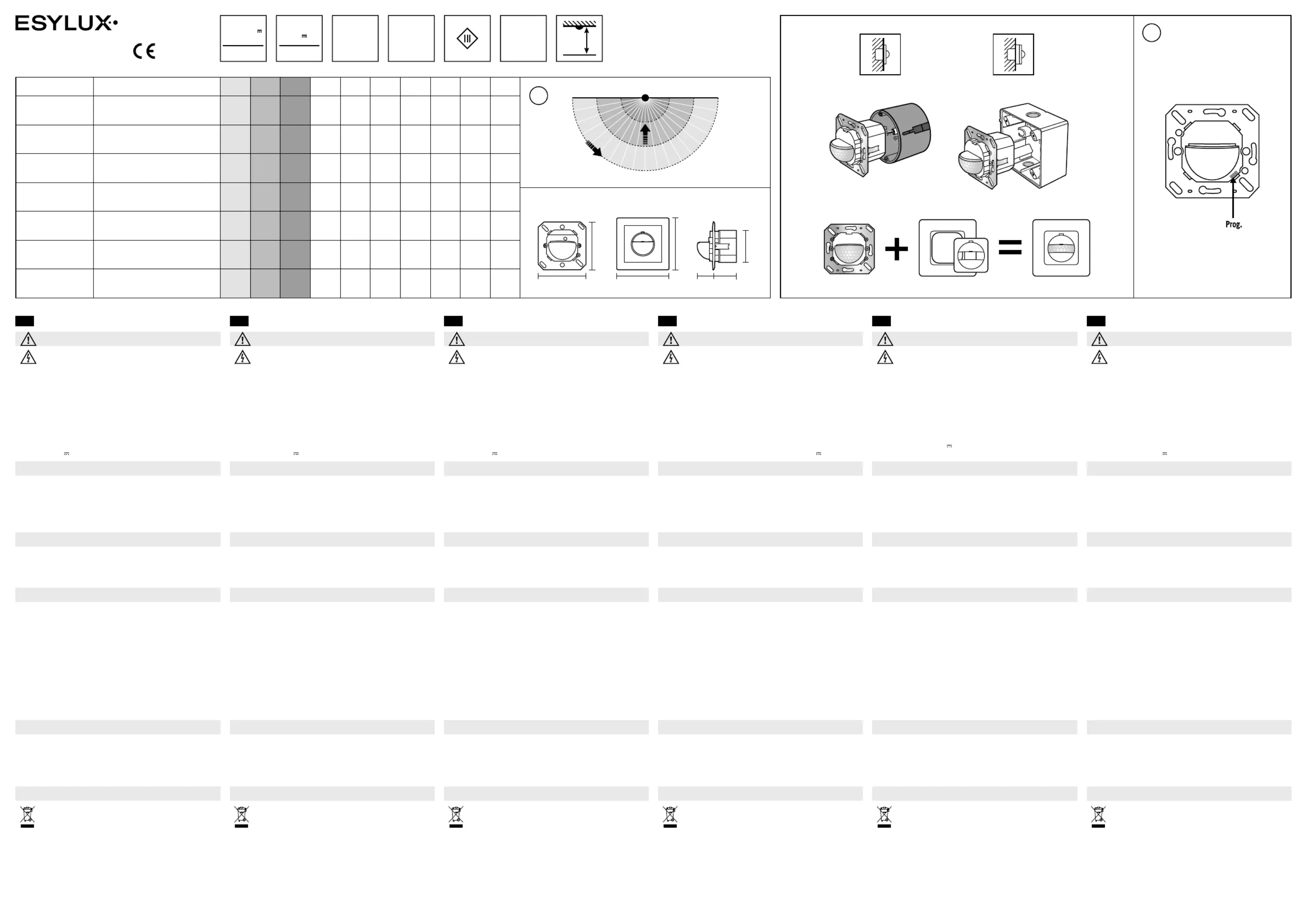

Item no. Order description

H max.

180°

EP10426445 16PD-C 180i KNX 6 8 1,1 2,2 70 70 45 30 25

EP10426483 16PD-C 180i KNX CH 6 8 1,1 2,2 88 88 45 30 25

EP10426452 16PD-C 180i KNX ECO 6 8 1,1 2,2 70 70 45 30 25

EP10460104 PD-C 180i/16 Touch KNX 6 816 1,1 2,2 70 70 45 30 25

PD-C ... CH

PD-C ...

EP10460111 PD-C 180i/16 Touch KNX CH 6 816 1,1 2,2 88 88 45 30 25

EP10427305 PD-C 180i/16 UC 6 816 1,1 2,2 70 70 45 30 25

EP10427367 PD-C 180i/16 UC CH 6 816 1,1 2,2 88 88 45 30 25

Kurzanleitung

GEFAHR!

Lebens gefahr durch elektrischen Schlag!

• Die Installation darf nur von Elektroinstallateuren oder

Elektrofachkräften unter Berücksichtigung der landespezifischen

Vorschriften erfolgen.

• Vor Montage / Demontage Netzspannung freischalten.

PD-C ... KNX

• Beachten Sie die gültigen KNX-Richtlinien sowie die

Installationsvorschriften zur Schutzmaßnahme SELV.

PD-C ... UC

• μ = Kontaktöffnungsweite < 1,2mm

• Das Gerät ist ausschließlich für Schutzkleinspannung im Bereich

12 - 36 V ~ /

geeignet.

1 Bestimmungsgemäße Verwendung

Die ausführliche Bedienungsanleitung finden Sie auf der jeweiligen

Produktseite unter www.esylux.com

Der Wand-Präsenzmelder ist für die Anwendung im Innenbereich

konzipiert und benötigt eine freie Sicht auf Personen. Erfassungs-

reichweite (1.1): quer . (A), frontal , Präsenzbereich (B) (C)

2 Anschluss

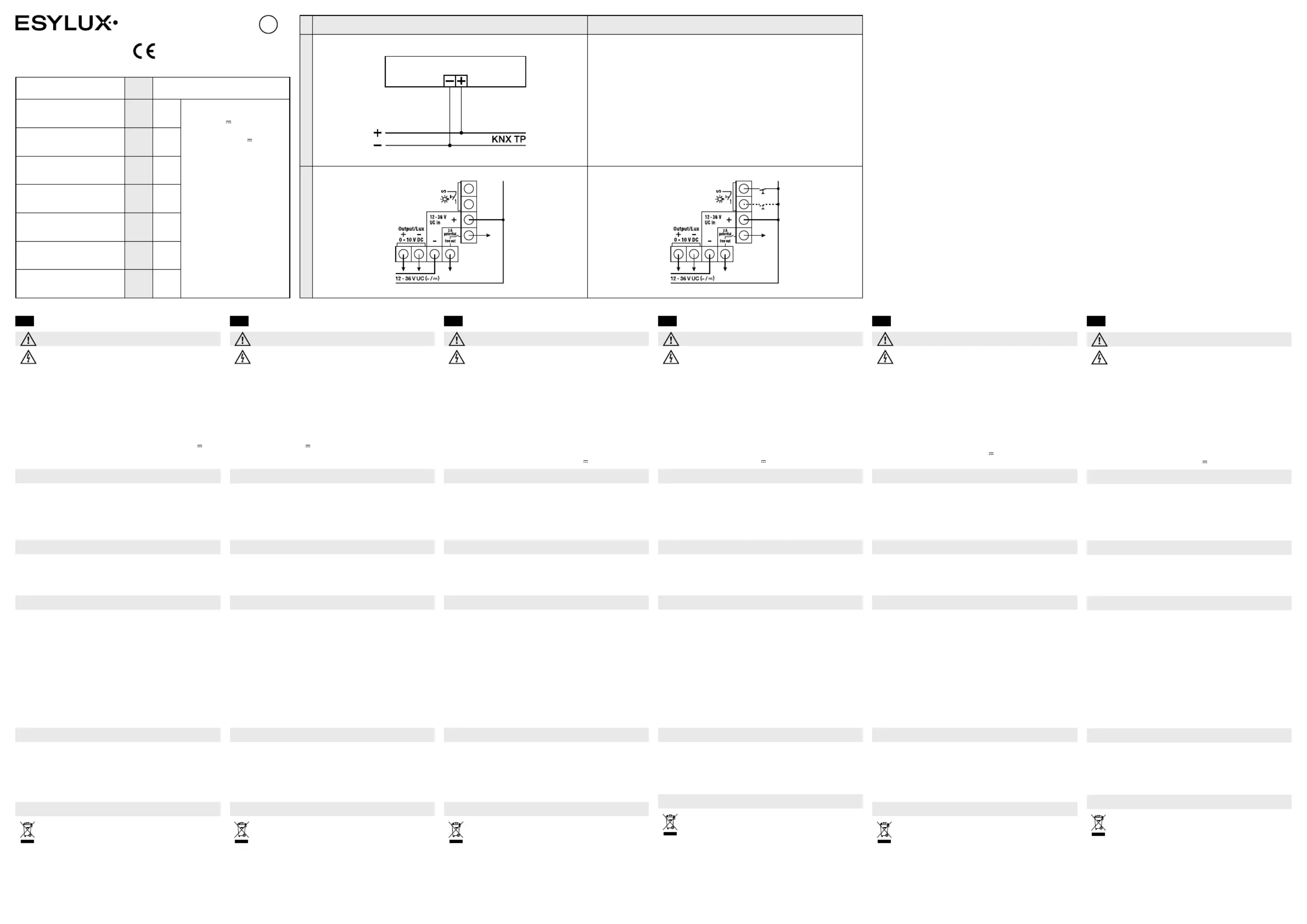

Der Anschluss erfolgt gemäß Abbildung .(2.1)

1 Standardbetrieb.

2 Standardbetrieb mit zusätzlicher Ansteuerung über Taster.

3 Inbetriebnahme

PD-C ... KNX

Betätigen Sie die Programmiertaste am Melder, damit der

Programmiermodus aktiviert wird und die physikalische Adresse

implementiert werden kann (3.1). Ist der Programmiermodus

aktiviert, leuchtet die blaue LED. Die Produktdatenbank und

Applikationsbeschreibung ist aktuell im Download unter www.

esylux.com verfügbar. Nach Zuschalten der Busspannung beginnt

eine Initialisierungsphase von ca.10Sek. Die rote und grüne LED

blinken dabei abwechselnd langsam.

PD-C ... UC

Netzspannung zuschalten. Es beginnt eine Initialisierungsphase

von ca. 25Sek. Die rote LED und die blaue LED blinken dabei

abwechselnd. Die Beleuchtung ist in dieser Zeit ausgeschaltet. Ist

der Programmiermodus aktiviert, leuchtet die blaue LED.

4 Einstellungen

PD-C ... KNX

• Parametrierung über die ETS (Engineering-Tool-Software)

PD-C ... UC

• Auslieferung des Wand-Präsenzmelders erfolgt im

Werksprogramm / fernbedienbar

5 Entsorgung / Garantie

Dieses Gerät darf nicht mit unsortiertem Restmüll

entsorgt werden. Besitzer von Altgeräten sind gesetzlich

dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.

Informationen erhalten Sie von Ihrer Stadt- bzw.

Gemeindeverwaltung.

Die ESYLUX Herstellergarantie finden Sie im Internet unter

www.esylux.com.

Technische und optische Änderungen vorbehalten.

ESYLUX GmbH • An der Strusbek 40

22926 Ahrensburg / Germany

info@esylux.com • www.esylux.com

MA01676601

1.1

3.1

Short instruction

DANGER!

Risk of fatal injury from electric shock!

• Installation must only by performed by an electrical installation

technician or a trained electrician, taking country-specific

regulations into account.

• Switch off the power supply prior to assembly / disassembly.

PD-C ... KNX

• The applicable KNX guidelines and the installation instructions for

the SELV protective measure must be observed.

PD-C ... UC

• μ = contact opening width < 1.2 mm

• This device is suitable only for safety extra-low voltage ranging

from 12 - 36 V ~ /

1 Intended use

Detailed operating instructions can be found on the relevant product

page at www.esylux.com

The wall-mounted presence detector has been designed for interior

use and requires a clear view of people. Field of detection : (1.1)

diagonally . (A), head-on , presence area (B) (C)

2 Connection

Connect as shown in figure .(2.1)

1 Standard operation.

2 Standard operation with additional control by means

of a button.

3 Initial operation

PD-C ... KNX

Press the programming button on the detector to activate the

programming mode and implement the physical address . If (3.1)

programming mode is activated, the blue LED lights up. The product

database and application description are available to download at

www.esylux.com. After the bus voltage is switched on, a warm-up

phase of ten seconds is initiated. The red and green LEDs slowly

flash alternately.

PD-C ... UC

Connect the power supply. A warm-up phase of approximately 25

seconds is initiated. The red LED and the blue LED flash alternately.

During this time, the lighting is switched off. If programming mode

is activated, the blue LED lights up.

4 Settings

PD-C ... KNX

• Configuration of parameters via the ETS (Engineering Tool Software)

PD-C ... UC

• The wall-mounted presence detector is supplied with the factory

settings and with the remote control function enabled

5 Disposal / warranty

This device must not be disposed of as unsorted waste. Used

devices must be disposed of correctly. Contact your local

town council for more information.

The ESYLUX manufacturer's warranty can be found online at

www.esylux.com.

Technical and design features may be subject to change.

Mode d'emploi rapide

DANGER!

Danger de mort par électrocution!

• L'installation doit impérativement être effectuée par des

installateurs professionnels ou des spécialistes de l'électronique

conformément aux normes et prescriptions locales en vigueur.

• Avant d'installer ou de désinstaller le produit, coupez le courant.

PD-C... KNX

• Respectez les directives KNX en vigueur et les prescriptions des

normes de protection relatives à la très basse tension de sécurité.

PD-C... UC

• μ = largeur d'intervalle de coupure < 1,2mm

• L'appareil convient exclusivement aux très basses tensions de

12 - 36 V ~ /

1 Conformité d'utilisation

Vous trouverez le mode d'emploi détaillé sur la page Internet du

produit concerné disponible sur www.esylux.com

Le détecteur de présence mural est conçu pour une utilisation en

intérieur et nécessite d'être placé de telle sorte que son champ de

vision englobe les personnes éventuellement présentes. Distance de

détection (1.1): transversale (A), frontale (B), de présence (C).

2 Raccordement

Le raccordement s'effectue conformément à l'illustration .(2.1)

1 Installation standard.

2 Installation standard avec commande supplémentaire

via un poussoir.

3 Mise en service

PD-C... KNX

Appuyez sur le bouton de programmation du détecteur pour activer

le mode de programmation et utiliser l'adresse physique . (3.1)

Le voyant bleu est allumé lorsque le mode de programmation

est activé. Vous trouverez la base de données produits et une

description de cette application sur le site www.esylux.com, dans

la rubrique «Téléchargements». Après la mise sous tension du bus

commence une étape d'initialisation d'environ 10secondes. Les

voyants rouge et vert clignotent lentement selon un rythme alterné.

PD-C... UC

Mettez le dispositif sous tension. Une phase d'initialisation de

25secondes environ s'amorce. La LED rouge et la LED bleue

clignotent en alternance. L'éclairage est alors éteint. Le voyant bleu

est allumé lorsque le mode de programmation est activé.

4 Réglages

PD-C... KNX

• Paramétrage à l'aide du logiciel ETS (Engineering-Tool-Software)

PD-C... UC

• Le détecteur de présence mural est livré avec le préréglage

d'usine / la télécommande

5 Mise au rebut / garantie

Cet appareil ne doit pas être jeté avec les déchets non triés.

Les propriétaires d'équipements électriques ou électroniques

usagés ont en effet l'obligation légale de les déposer dans un

centre de collecte sélective. Informez-vous auprès de votre

municipalité sur les possibilités de recyclage.

La garantie fabricant ESYLUX est disponible sur Internet à l'adresse

www.esylux.com.

Sous réserve de modifications techniques et esthétiques.

Korte handleiding

GEVAAR!

Levensgevaar door elektrische schok!

• De installatie mag uitsluitend door elektro-installateurs of

elektriciens worden uitgevoerd, met inachtneming van de

landspecifieke voorschriften.

• Vóór montage / demontage de netspanning uitschakelen.

PD-C ... KNX

• Volg de geldende KNX-richtlijnen en de installatievoorschriften

voor veiligheidsmaatregel SELV.

PD-C ... UC

• μ = contactopening < 1,2mm

• Het apparaat is uitsluitend geschikt voor een lage

veiligheidsspanning in het bereik van 12 - 36V ~ /

1 Gebruik in overeenstemming met het gebruiksdoel

De uitvoerige bedieningshandleiding vindt u op de desbetreffende

productpagina onder www.esylux.com

De aanwezigheidssensor voor wandmontage is bedoeld voor

inpandig gebruik en vereist een onbelemmerd zicht op personen.

Detectiebereik (1.1): dwars (A), frontaal , aanwezigheidsbereik (B) (C).

2 Aansluiting

De aansluiting vindt plaats volgens afbeelding .(2.1)

1 Standaardschema.

2 Standaardschema met extra aansturing via drukknop.

3 Inbedrijfstelling

PD-C ... KNX

Druk op de programmeertoets op de aanwezigheidssensor, zodat

de programmeermodus wordt geactiveerd en het fysieke adres kan

worden geïmplementeerd . De blauwe LED begint te branden (3.1)

als de programmeermodus is geactiveerd. De productdatabase en

toepassingsbeschrijving kan momenteel worden gedownload via

www.esylux.com. Na het inschakelen van de busspanning begint een

initialisatiefase van ca. 10 sec. De rode en groene LED knipperen

daarbij afwisselend langzaam.

PD-C ... UC

Netspanning inschakelen. Er wordt een initialisatiefase van ca. 25sec.

gestart. De rode LED en de blauwe LED knipperen daarbij beurtelings.

De verlichting is in deze periode uitgeschakeld. De blauwe LED begint

te branden als de programmeermodus is geactiveerd.

4 Instellingen

PD-C ... KNX

• Instellen van parameters via ETS (Engineering Tool Software)

PD-C ... UC

• De aanwezigheidssensor voor wandmontage wordt geleverd met

fabrieksinstellingen / afstandsbedieningsmodus

5 Afvalverwijdering / garantie

Dit apparaat mag niet samen met ongesorteerd restafval

worden afgevoerd. Afgedankte elektrische en elektronische

apparaten dienen volgens de wettelijke voorschriften te

worden afgevoerd. Neem voor meer informatie contact op

met uw gemeente.

U vindt de fabrieksgarantie van ESYLUX op internet op

www.esylux.com.

Technische en optische wijzigingen voorbehouden.

Kort vejledning

FARE!

Livsfare på grund af elektrisk stød!

• Installationen må kun foretages af elinstallatører eller elektrikere

under overholdelse af nationale installationsforskrifter.

• Før montering eller afmontering skal netspændingen slås fra.

PD-C ... KNX

• Gældende retningslinjer for KNX samt installationsforskrifter til

beskyttelse med SELV skal overholdes.

PD-C ... UC

• μ = kontaktåbning < 1,2mm

• Apparatet er udelukkende beregnet til ekstra lav spænding i

området 12 - 36 V ~ /

1 Tilsigtet anvendelse

Du kan finde en detaljeret betjeningsvejledning på den pågældende

produktside under www.esylux.com

Tilstedeværelsessensoren til montering i væg er udviklet

til indendørs brug og skal have frit udsyn på personer.

Detekteringsrækkevidde (1.1): på tværs (A), forfra , (B)

tilstedeværelsesområde (C).

2 Tilslutning

Illustrationen viser tilslutningen (2.1).

1 Standarddrift.

2 Standarddrift med ekstra aktivering med knap.

3 Ibrugtagning

PD-C ... KNX

Tryk på programmeringsknappen på sensoren, så programmering

aktiveres, og så den fysiske adresse kan implementeres (3.1).

Hvis programmeringstilstanden er aktiv, lyser den blå LED.

Produktdatabasen og programbeskrivelsen står p.t. til rådighed

i "Download"-afsnittet på www.esylux.com. Efter tilkobling af

busspændingen starter en initialiseringsfase på ca. 10 sekunder.

Den røde og grønne LED blinker langsomt på skift.

PD-C ... UC

Tilslut forsyningsspændingen. Der starter en initialiseringsfase på

ca. 25 sekunder. Den røde og den blå LED blinker på skift. I denne

periode er belysningen slukket. Hvis programmeringstilstanden er

aktiv, lyser den blå LED.

4 Indstillinger

PD-C ... KNX

• Parametrering ved hjælp af ETS (Engineering Tool Software)

PD-C ... UC

• Tilstedeværelsessensoren til montering i væg leveres med

fabriksprogram / kan fjernbetjenes

5 Bortskaffelse / garanti

Dette apparat må ikke bortskaffes med usorteret

husholdningsaffald. Ejere af brugt udstyr er i henhold til

loven forpligtet til at bortskaffe dette udstyr fagligt korrekt. I

din kommune kan du få yderligere informationer.

Du kan finde ESYLUX producentgarantien på internettet på

www.esylux.com.

Der tages forbehold for tekniske og optiske ændringer.

Kortfattad bruksanvisning

VARNING!

Livsfara, risk för elektrisk stöt!

• Installation får endast utföras av elinstallatörer och behöriga

elektriker under iakttagande av nationella föreskrifter.

• Innan produkten monteras / tas bort ska nätspänningen

kopplas från.

PD-C... KNX

• Följ de gällande KNX-riktlinjerna samt installationsinstruktionerna

för skyddsåtgärden SELV.

PD-C... UC

• μ = kontaktöppningsbredd < 1,2mm

• Enheten lämpar sig endast för extra låg säkerhetsspänning i

området 12 - 36V ~ /

1 Ändamålsenlig användning

En utförlig bruksanvisning hittar du på respektive produktsida på

www.esylux.com

Väggnärvarodetektorn är konstruerad för användning inomhus och

kräver fri sikt över personer. Bevakningsräckvidd , (1.1): på tvären (A)

framåt . (B), närvaroområde (C)

2 Anslutning

Anslutning ska utföras enligt bilden (2.1).

1 Standarddrift.

2 Standarddrift med extra styrning via knapp.

3 Idrifttagning

PD-C... KNX

Använd programmeringsknappen på detektorn för att aktivera

programmeringsläget så att den fysiska adressen kan implementeras

(3.1). När programmeringsläget är aktivt lyser den blå lysdioden.

Du kan ladda ned applikationsbeskrivningen och vårt produktutbud

på www.esylux.se. När busspänningen slås på påbörjas en

initieringsfas på ca 10 s startar. De röda och gröna lysdioderna

blinkar långsamt och omväxlande.

PD-C... UC

Koppla in nätspänningen. En initieringsfas på ca 25sek påbörjas.

De röda och blåa lysdioderna blinkar omväxlande. Belysningen är

släkt under den här tiden. När programmeringsläget är aktivt lyser

den blå lysdioden.

4 Inställningar

PD-C... KNX

• Parameterinställningar via ETS (Engineering-Tool-Software)

PD-C... UC

Leverans av väggnärvarodetektorn sker enligt

fabriksprogram / fjärrstyrd

5 Avfallshantering / garanti

Denna apparat får inte kastas i det osorterade restavfallet.

Ägare till gamla apparater är enligt lag skyldiga att

avfallshantera denna apparat på sakkunnigt och

föreskrivet sätt. Information får du från din stads- eller

kommunalförvaltning.

Du hittar ESYLUX tillverkargaranti på Internet under

www.esylux.com.

Vi förbehåller oss rätten till tekniska och utseendemässiga ändringar.

12 - 36 V UC

(~ / )

KNX

29 - 31 V

5 - 2000

Lux

IP 20

5 °C …

+ 50 °C

with accessory

ESYLUX GmbH • An der Strusbek 40

22926 Ahrensburg / Germany

info@esylux.com • www.esylux.com

MA01676601

1 2

Order description

Circuit

diagram

Power supply

PD-C 180i KNX A I

I KNX Bus

29 - 31 V

II 12 - 36 V UC (~ / ), 2 A

PD-C 180i KNX CH A I

PD-C 180i KNX ECO A I

PD-C 180i/16 Touch KNX A I

PD-C 180i/16 Touch KNX CH A I

PD-C 180i/16 UC B II

PD-C 180i/16 UC CH B II

2.1

Pikaopas

VAARA!

Sähköisku aiheuttaa hengenvaaran!

• Ainoastaan sähköasentajat tai alan ammattilaiset saavat

asentaa tuotteen. Asennuksessa on noudatettava maakohtaisia

määräyksiä.

• Kytke verkkojännite pois käytöstä ennen asennusta / purkua.

PD-C... KNX

• Noudata voimassa olevia KNX-määräyksiä ja asennusohjeiden

mukaisia SELV-järjestelmiä koskevia suojatoimenpiteitä.

PD-C... UC

• μ = kosketinaukon leveys <1,2mm

• Laite soveltuu vain suojapienjännitekäyttöön: 12 - 36 V ~ /

1 Määräystenmukainen käyttö

Yksityiskohtaiset käyttöohjeet ovat saatavilla tuotesivulla

osoitteessa www.esylux.com.

Seinään asennettava läsnäoloilmaisin on tarkoitettu sisäkäyttöön,

ja se on asennettava paikkaan, jossa se voi tunnistaa ihmiset

esteettömästi. Tunnistusalue , ilmaisimen (1.1): poikittain (A)

suuntaisesti (B), läsnäolon havaitsemisalue (C).

2 Kytkentä

Liitäntä tehdään kuvan (2.1) mukaisesti.

1 Vakiokäyttö

2 Vakiokäyttö ja lisäohjaus painikkeella.

3 Käyttöönotto

PD-C... KNX

Ota ohjelmointitila käyttöön painamalla ilmaisimen

ohjelmointipainiketta, jotta voit ottaa käyttöön fyysisen osoitteen

(3.1). Jos ohjelmointitila on aktivoitu, sininen LED-merkkivalo palaa.

Tuotetietokanta ja sovelluksen kuvaus voidaan ladata osoitteessa

www.esylux.com. Väyläjännitteen kytkemisen jälkeen alkaa

n.10sekunnin alustusvaihe. Punainen ja vihreä merkkivalo vilkkuvat

vuorotellen hitaasti.

PD-C... UC

Kytke verkkojännite. Laite siirtyy noin 25sekunniksi alustustilaan.

Punainen ja sininen merkkivalo vilkkuvat vuorotellen. Valot ovat

tänä aikana sammutettuna. Jos ohjelmointitila on aktivoitu, sininen

LED-merkkivalo palaa.

4 Asetukset

PD-C... KNX

• Asetusten määrittäminen ETS-ohjelmistolla

(Engineering-Tool-Software)

PD-C... UC

• Seinään asennettava läsnäoloilmaisin toimitetaan

tehdasasetuksilla / kauko-ohjattavana

5 Hävittäminen / takuu

Tätä laitetta ei saa hävittää lajittelemattoman

kaatopaikkajätteen seassa. Käytettyjen laitteiden omistajilla

on lakisääteinen velvollisuus hävittää laite asianmukaisesti.

Tietoja saat kaupunkisi tai kuntasi virastosta.

ESYLUXin valmistajan takuu on saatavana osoitteesta

www.esylux.com.

Oikeus teknisiin ja optisiin muutoksiin pidätetään.

Kort veiledning

FARE!

Livsfare på grunn av elektrisk støt!

• Installering skal kun utføres av elektroinstallatører eller

elektrofagpersoner i henhold til forskriftene i det aktuelle landet.

• Før montering / demontering må nettspenning kobles ut.

PD-C ... KNX

• Følg de gyldige KNX-retningslinjene samt

installasjonsanvisningene for beskyttelsestiltaket SELV.

PD-C ... UC

• μ = kontaktavstand < 1,2mm

• Apparatet er kun egnet for beskyttende lavspenning innenfor

området 12 - 36V ~ /

1 Tiltenkt bruk

Du finner en detaljert bruksanvisning på den aktuelle produktsiden på

www.esylux.com.

Tilstedeværelsesdetektoren for montering på veggen er konstruert

for bruk innendørs og må p2-ha fri sikt til personer. Detekteringsområde

(1.1): tvers (A), frontal (B), tilstedeværelsesområde (C).

2 Tilkobling

Tilkoblingen skal utføres som vist i figur .(2.1)

1 Standarddrift.

2 Standarddrift med ekstra regulering ved hjelp av kontakt.

3 Kom i gang

PD-C ... KNX

Bruk programmeringstasten på detektoren, slik at

programmeringsmodus aktiveres og den fysiske adressen kan

implementeres (3.1). Er programmeringsmodusen aktivert, lyser den

blå LED-lampen. Produktdatabasen og funksjonsbeskrivelsen kan

lastes ned på www.esylux.com. Etter at busspenningen er koblet

inn, begynner en initialiseringsfase på ca. 10 sekunder. Rød og

grønn LED blinker vekselvis og langsomt.

PD-C ... UC

Koble inn nettspenningen. En initialiseringsfase på ca.

25sekunder starter. Den røde LED-en og den blå LED-en blinker

vekselvis. Belysningen er slått av i løpet av denne tiden. Er

programmeringsmodusen aktivert, lyser den blå LED-lampen.

4 Innstillinger

PD-C ... KNX

• Parametrene kan stilles inn ved hjelp av ETS

(Engineering Tool Software)

PD-C ... UC

• Tilstedeværelsesdetektoren for veggmontering leveres med

fabrikkinnstillinger / fjernstyring

5 Avfallshåndtering / garanti

Denne enheten skal ikke kastes med restavfall som ikke er

kildesortert. Eiere av kasserte enheter er forpliktet etter loven

til å kvitte seg med enheten i henhold til forskriftene.

Ta kontakt med kommunen for nærmere informasjon.

ESYLUXs produsentgaranti finnes på www.esylux.com.

Med forbehold om tekniske og utseendemessige endringer.

Istruzioni in breve

PERICOLO!

Pericolo di morte dovuto a scossa elettrica!

• L'installazione deve essere eseguita solo da elettricisti e

personale specializzato nell'osservanza delle disposizioni vigenti

localmente.

• Togliere la tensione di rete prima del montaggio / dello

smontaggio.

PD-C ... KNX

• Osservare le direttive KNX valide e le norme di installazione

riguardanti le misure di protezione SELV.

PD-C ... UC

• μ = distanza tra contatti aperti < 1,2mm

• Il dispositivo è adatto esclusivamente per una tensione di

sicurezza bassa, nell'intervallo 12 - 36 V ~ /

1 Utilizzo conforme

Le istruzioni per l'uso dettagliate sono disponibili alla relativa pagina

del prodotto sul sito web www.esylux.com

Il rilevatore di presenza con montaggio a parete è concepito per

l'utilizzo in interni e richiede che non vi siano ostacoli tra il sensore

e le persone. Portata di rilevamento : trasversale (1.1) (A), frontale

(B), rilevamento di presenza (C).

2 Collegamento

Il collegamento avviene come illustrato nella figura .(2.1)

1 Installazione standard.

2 Installazione standard con comando supplementare mediante tasto.

3 Messa in funzione

PD-C ... KNX

Azionare il tasto di programmazione sul rilevatore per attivare la

modalità di programmazione e poter implementare l'indirizzo fisico

(3.1). Se la modalità di programmazione è attiva, il LED si illumina

a colore blu. La banca dati dei prodotti e la descrizione aggiornata

delle applicazioni possono essere scaricate dal sito web www.

esylux.com. Dopo l'attivazione della tensione bus si avvia una fase

di inizializzazione di ca.10secondi. I LED di colore rosso e verde

lampeggiano lentamente in modo alternato.

PD-C ... UC

Attivare la tensione di rete. Si avvia una fase di inizializzazione di

ca. 25secondi. Il LED rosso e il LED blu lampeggiano in modo

alternato. L'illuminazione in questo periodo di tempo è spenta. Se la

modalità di programmazione è attiva, il LED si illumina a colore blu.

4 Impostazioni

PD-C ... KNX

• Parametrizzazione tramite software ETS

(Engineering-Tool-Software)

PD-C ... UC

• Il rilevatore di presenza con montaggio a parete viene fornito con

il programma di default / con comando a distanza

5 Smaltimento / garanzia

Il presente dispositivo non deve essere smaltito come rifiuto

urbano indifferenziato. Chi possiede un vecchio dispositivo

è vincolato per legge allo smaltimento conformemente alle

normative in vigore. Per ulteriori informazioni rivolgersi

all'amministrazione comunale.

La garanzia del produttore ESYLUX è disponibile sul sito Internet

www. esylux.com.

L'azienda si riserva il diritto di apportare modifiche tecniche

ed estetiche.

Guía rápida

¡PELIGRO!

Peligro de muer te por descarga eléctrica.

• La instalación debe realizarse solo por instaladores eléctricos o

electricistas especializados y de conformidad a las normativas

específicas del país.

• Antes del montaje / desmontaje, desconecte la tensión de

alimentación.

PD-C ... KNX

• Tenga en cuenta las directivas KNX vigentes así como las

normativas de instalación para la medida de protección SELV.

PD-C ... UC

• μ = distancia de apertura de los contactos < 1,2mm

• El equipo solo es adecuado para tensión ultrabaja de protección

en un intervalo de 12 - 36 V ~ /

1 Utilización reglamentaria

Puede encontrar el manual de instrucciones completo en la página

del producto correspondiente en www.esylux.com.

El detector de presencia mural se p2-ha diseñado para la aplicación

en interiores y necesita una visión libre hacia las personas. Área de

cobertura : transversal . (1.1) (A), frontal , área de presencia (B) (C)

2 Conexión

La conexión se realiza conforme a la figura .(2.1)

1 Funcionamiento estándar.

2 Funcionamiento estándar con accionamiento adicional

mediante pulsador.

3 Puesta en marcha

PD-C ... KNX

Pulse la tecla de programación del detector para activar el modo de

programación y poder aplicar las direcciones físicas . Cuando (3.1)

el modo de programación está activado, se ilumina el LED azul. La

base de datos de productos y la descripción de las aplicaciones se

pueden descargar de la página www.esylux.com. Una vez conectada

la tensión de bus, comienza una fase de inicialización de aprox.

10s. Los LED rojo y verde parpadean lentamente de forma alterna.

PD-C ... UC

Conectar la tensión de red. Comienza una fase de inicialización de

aprox. 25s. Los LED rojo y azul parpadean de forma alterna. La

iluminación está desactivada en este momento. Cuando el modo de

programación está activado, se ilumina el LED azul.

4 Ajustes

PD-C ... KNX

• Parametrización con el ETS (Engineering Tool Software)

PD-C ... UC

• El detector de presencia mural se suministra con la programación

de fábrica y mando a distancia

5 Eliminación / garantía

Este equipo no debe desecharse en la basura convencional.

Los propietarios de equipos usados están obligados por ley a

desecharlos en contenedores especiales. Solicite información

a su administración municipal o regional.

Puede encontrar la garantía de fabricante ESYLUX en Internet en

www.esylux.com.

Reservado el derecho a realizar cambios técnicos y estéticos.

Guia de início rápido

PERIGO!

Perigo de morte devido a choque eléctrico!

• A instalação só pode ser efectuada por técnicos de instalações

eléctricas ou electricistas especializados, em conformidade com

os regulamentos específicos do país.

• Antes da montagem / desmontagem, cortar a tensão de rede.

PD-C ... KNX

• Respeite as directivas aplicáveis a KNX, assim como as normas

de instalação relativas às medidas de protecção SELV.

PD-C ... UC

• μ = Largura do intervalo de contacto < 1,2mm

• O equipamento é adequado unicamente para tensão baixa de

protecção no intervalo 12 - 36V ~ /

1 Utilização correcta

O manual de instruções detalhado encontra-se na respectiva página

do produto em w ww.esylux.com

O detector de presença de parede foi concebido para a aplicação

em espaços interiores e necessita de uma visibilidade desimpedida

das pessoas. Alcance de detecção : transversal (1.1) (A), frontal , (B)

campo de presença .(C)

2 Ligação

A ligação é realizada tal como apresentado na figura .(2.1)

1 Modo de operação normal.

2 Modo de operação normal com activação adicional por botão.

3 Colocação em funcionamento

PD-C ... KNX

Prima o botão de programação no detector para activar o modo de

programação e para que o endereço físico possa ser implementado

(3.1). Quando o modo de programação se encontra activado, o LED

azul acende-se. A base de dados de produtos e a descrição de

aplicação encontram-se actualmente disponíveis para transferência

em www.esylux.com. Após ligar a tensão de barramento, começa

uma fase de inicialização de aprox.10seg. Os LED vermelho e

verde piscam lenta e alternadamente.

PD-C ... UC

Ligar a tensão de rede. Começa uma fase de inicialização de

aprox. 25seg. Os LED vermelho e azul piscam alternadamente. A

iluminação está desligada durante este período de tempo. Quando o

modo de programação se encontra activado, o LED azul acende-se.

4 Ajustes

PD-C ... KNX

• Determinação de parâmetros através da ETS

(Engineering-Tool-Software)

PD-C ... UC

• A entrega do detector de presença de parede é realizada no

programa de fábrica / controlável à distância

5 Eliminação / garantia

Este equipamento não pode ser eliminado juntamente com

o lixo doméstico indiferenciado. Os utilizadores finais de

resíduos de equipamentos são obrigados por lei a submetê-

los a uma eliminação correcta. Poderá obter informações

junto dos serviços municipalizados ou câmara municipal da

sua área de residência.

A garantia de fabricante da ESYLUX encontra-se na Internet em

www.esylux.com.

Reservamo-nos o direito de efectuar alterações técnicas e estéticas.

Краткое руководство

ОПАСНО!

Опасность для жизни в результате поражения электрическим током!

• Установка должна проводиться только электромонтерами или

другими специалистами-электриками с соблюдением местных

предписаний.

• Перед монтажом/демонтажем необходимо отключить

напряжение сети.

PD-C ... KNX

• Соблюдайте требования действующих директив KNX и предписаний

по установке систем БСНН.

PD-C ... UC

• μ = размер зазора между контактами <1,2мм

• Устройство подходит только для систем безопасного сверхнизкого

напряжения в диапазоне 12 - 36В ~ /

1 Использование по назначению

Подробное руководство по эксплуатации вы найдете на странице

соответствующего изделия на сайте www.esylux.com

Настенный датчик присутствия предназначен для использования

внутри помещений и требует размещения в зоне прямой видимости.

Дальность действия : поперечная зона , фронтальная зона , (1.1) (A) (B)

зона обнаружения .(C)

2 Подключение

Подключение осуществляется в соответствии с рисунком .(2.1)

1 Стандартный режим.

2 Стандартный режим с дополнительным управлением через пульт.

3 Ввод в эксплуатацию

PD-C ... KNX

Нажмите кнопку программирования на датчике, чтобы активировать

режим программирования и задать физический адрес . Когда (3.1)

режим программирования активен, горит синий светодиод.

Актуальную базу данных продукции и инструкцию по применению

можно загрузить с веб-сайта www.esylux.com. После включения

напряжения шины начинается фаза инициализации, которая длится

прибл. 10с. При этом поочередно мигают красный и зеленый

светодиоды.

PD-C ... UC

Включите сетевое напряжение. Начинается фаза инициализации,

которая длится прибл. 25с. При этом поочередно мигают красный и

синий светодиоды. Освещение в это время выключено. Когда режим

программирования активен, горит синий светодиод.

4 Настройки

PD-C ... KNX

• Управление параметрами с помощью ETS (Engineering Tool Software)

PD-C ... UC

• Настенный датчик присутствия поставляется с заводскими

настройками / возможностью дистанционного управления

5 Утилизация / гарантия

Данное устройство запрещено утилизировать вместе с

несортированным мусором. Согласно закону владельцы

отслуживших свой срок устройств обязаны утилизировать

их надлежащим образом. Дополнительные сведения можно

получить в местном городском или муниципальном управлении.

Гарантию производителя ESYLUX вы найдете в интернете на сайте

www.esylux.com.

Компания сохраняет за собой право на внесение изменений в

технические и оптические параметры.

Produktspecifikationer

Varumärke:	ESYLUX
Kategori:	Rörelsedetektorer
Modell:	PD-C 180i KNX ECO
Enhetsplacering:	Vrijstaand
Typ av operation:	Rotary, Touch
Färg på produkten:	Wit
Dörrgångjärn:	Links
Inbyggd display:	Ja
Vikt:	59000 g
Bredd:	600 mm
Djup:	450 mm
Höjd:	850 mm
Plugg typ:	Type F
Typ av laddare:	Voorbelading
Dörrfärg:	Wit
Trummaterial:	Roestvrijstaal
Trumminnehåll:	48 l
Fördröjd starttimer:	Ja
Startfördröjning:	24 uur
Wi-Fi-kontroll:	Ja
Energie-efficiëntieklasse:	A
Förpackningens vikt:	61000 g
Förpackningens bredd:	650 mm
Djuppackning:	480 mm
Förpackningshöjd:	480 mm
Vattenförbrukning per cykel:	41 l
Centrifuger läkemedelsklass:	B
Ljudnivå (tvätt):	- dB
Maximal centrifugeringshastighet:	1200 RPM
Blåtand:	Ja
Placering:	inomhus
Bulleremissionsklass:	B
Inverterteknik:	Ja
Ljudnivå under centrifugering:	74 dB
Cykeltid (max):	208 min
Antal tvättprogram:	16
Energiförbrukning per 100 cykler:	45 kWu
På-/-Av-knapp:	Ja
Kijkglas:	Ja
Certifiering:	CE
Bildsensortyp:	Passiv infraröd (PIR) sensor
Spänning:	31 V
Nominell kapacitet:	7 kg
AC-ingångsspänning:	220 - 240 V
Varumärkesspecifika teknologier:	Mix Power System
Energieffektivitetsskala:	A tot G
Typ motor:	Borstelloos
Wasprogramma's:	Hygiene/anti-allergy, Cold, Cotton, Eco, Hand/wool, Mix, Quick, Sport, Steam, Synthetics, Delicate/silk
Färg-på-dörrhandtag:	Wit
Ljuskänslighet:	2000 lx
Produktens färg:	Stainless steel, White
bruksanvisning:	Ja
Antal per förpackning:	1 styck
Strömförbrukning (vanlig):	0.2 W
Temperatur vid drift:	5 - 50 ° C
Intervall för relativ operativ luftfuktighet:	5 - 93 %
Internationellt skydd (IP) kod:	IP20, IP44
Material, hölje:	Polykarbonat
Anslutningsteknologi:	Kabel
Monteringssätt:	Tak
Strömkälla av typen:	AC, DC
Strömförbrukning:	6 mA
Avkänningsavstånd:	16 m
Monteringshöjd (min):	1.1 m
Monteringshöjd (max):	2.2 m
Varaktighet justering:	30 - 300 s
UV-beständig:	Ja
