Congratulations on your purchase of this high-quality ESYLUX product. To ensure proper operation, please read

these user instructions carefully and keep them for future reference.

1 • SAFETY INSTRUCTIONS

CAUTION: Work on the 230 V power system must be carried out by authorised personnel only with

due regard to the applicable installation regulations. Switch off the power supply before installing

the system.

Use this product only as intended (as described in the user instructions). Changes or

modifications to the product or painting it will result in loss of warranty. You should check the

device for damage immediately after unpacking it. If there is any damage, you should not

install the device under any circumstances. If you suspect that safe operation of the device

cannot be guaranteed, you should turn the device off immediately and make sure that it cannot

be operated unintentionally.

2 • DESCRIPTION

The ESYLUX PROTECTOR K 230 V ~ is a reliable photoelectric smoke detector designed for

use in residential buildings. It triggers the alarm as soon as smoke is detected. A beam of light

is generated every 10 seconds in the PROTECTOR K‘s smoke chamber. If smoke enters the

chamber, the light is reflected onto a light-sensitive cell which triggers an alarm signal (approx.

85 dB). The detector can be switched off manually by switching off the power supply and

removing the battery.

Application possibilities:

• Stand-alone mode

• Up to 30 PROTECTOR signalling devices can be networked together

For optimum protection of your home, install smoke detectors in all rooms, corridors, basements

and store rooms. Ensure basic protection by installing PROTECTOR smoke detectors in all

bedrooms, playrooms and in the corridors on all floors (fig. 1+2).

3 • INSTALLATION / ASSEMBLY / CONNECTION

• First, install a PROTECTOR K surface-mounted box (accessory) as close as possible to the

middle of the ceiling or use a flush-mounted box . If you require a(fig. 3.1) (fig. 3.2)

PROTECTOR SWITCHING RELAY (accessory) , install it in the recessed-mounted box(Fig. 3.3)

.(Fig. 3.2) or in the PROTECTOR K surface-mounted box H27mm (Fig. 3.5)

• Protect the device from dust when drilling holes.

• Up to 30 smoke detectors can be networked together.

• Wiring (fig. 4)

1 blue = N Neutral wire / – Switching relay / – Networking

2 orange = + NetworkingI

3 red = R + Switching relay

4 brown = L Phase 230 V AC

• Check the wiring to ensure that the alarm signal will be relayed to all networked detectors in

the event of fire (fig. 4). Careless wiring could destroy all the detectors.

NOTE: In the case of wire interconnection, do not link the R relay connection of individual

detectors together, but only the N, I and L connection (fig. 4).

• The total wire length must not exceed 300 m. Use NYM 1.5 mm

-type wiring

• If necessary, install the smoke detector mounting plate on the flush-mounted box.(fig. 3.4)

• Fit the battery into the device . The red LED will flash every 45 seconds to indicate(fig. 5.1)

that the battery is fitted correctly . The smoke detector features a mounting lock(fig. 7.1)

(fig. 5.2), which prevents the detector from being mounted if the battery is not fitted correctly.

• Plug the connection cable into the detector (fig. 6).

• Mount the smoke detector on the surface-mounted box or mounting plate (fig. 3.1) (fig. 3.4)

and turn it until it clicks into place (fig. 7).

CAUTION: Do not connect or disconnect the cable when the power is switched on. Careless wiring

could destroy all the detectors.

• Once the smoke detector is installed and the power switched on, the green LED will(fig. 6.1)

permanently light up.

• Test the device (see 5, Test/Maintenance). In the event of any technical problems, contact

the manufacturer or your local distributor.

NOTE:

• Mount the detector in the centre of the ceiling.

• Do not install smoke detectors in bathrooms (high ambient humidity), garages

(exhaust fumes), drafty environments or lofts (fig. 2).

• On roofs which slope by less than 30° the detector can be mounted on the

pitched roof area.

• Maintain a distance of 50 cm from walls, ceiling joints (beams) and lights.

• Rooms of over 60 m

and corridors longer than 10 m require several detectors.

• Maintain a distance of 4 m from open fireplaces and cookers.

4 • FUNCTION TABLE

Alarm signal Red LED Description

Intermittent alarm signal Flashes at the same time as the

audible alarm signal

Alarm triggered on individual

detector if smoke is detected.

Intermittent alarm signal No LED Alarm triggered by networked

detector. The triggered detector

can be identified by the intermittent

alarm signal and flashing LED.

Short signal emitted every 45

seconds

Flashes at the same time as the

audible signal

Battery needs to be replaced.

No signal Flashes every 45 seconds Device is ready for use

Short signal emitted

> every 45 seconds

Flashes alternately with the

audible signal

Device is faulty.

Detector needs to be replaced.

5 • TESTING/MAINTENANCE

The detector can be fully tested using the LED test button : (battery test, electronic smoke (fig 7.1)

chamber test and pulsating electronics test). We suggest that you test the device at least once a

year and each time you replace the batteries. Press the test button (for up to 20 seconds) until

a loud, pulsating alarm signal (c. 85 dB) can be heard. When necessary (usually about twice

a year), wipe the device with a clean, dry cloth and clean the outside with a vacuum cleaner.

The device automatically performs a test (approx. every 45 seconds) to check the pulsating

electronics, voltage and battery internal resistance. The red LED flashes briefly to (fig. 7.1)

indicate that this test is being performed. If the 9 V battery supply falls beneath a certain value,

the detector will emit an audible signal (approx. every 45 seconds), approx. 30 days before

the battery needs to be replaced (see 3, Installation/Assembly/Connection). If the device is

faulty, the red LED will flash approx. every 45 seconds alternately with the audible (fig. 7.1)

signal. This indicates that the detector needs to be replaced.

NOTE:

• Where detectors are linked together, a low battery signal from one detector does

not get relayed via the network to the others. It is displayed only on the one unit.

• Where detector are linked together, when one detector is checked using the test

feature run via the LED test button , all of the networked alarms are(fig. 7.1)

automatically triggered, i.e. just as in the event of a real alarm, a pulsating

alarm sound (of limited duration) is emitted and on the tested detector the

red LED (fig. 7.1) flashes in tandem with this sound, while the others emit only the

sound without the LED coming on.

• An excessive amount of dust, damp or other particles in the smoke chamber can

trigger smoke detectors.

NOTE: this device must not be disposed of as unsorted household waste. Used devices must be

disposed of correctly. Contact your local town council for more information.

NOTE: used batteries must not be disposed of as unsorted household waste. Used batteries must be

recycled and may be returned free-of-charge to the place of sale. Batteries contain substances which

are harmful to the environment and to human health and must therefore be disposed of correctly.

6 • ACCESSORIES

ESYLUX PROTECTOR K surface-mounted box H20mm (Fig. 3.1)

ESYLUX PROTECTOR K surface-mounted box H27mm (Fig. 3.5)

ESYLUX PROTECTOR K switching relay (Fig. 3.3)

7 • CORRECT ACTION IN THE EVENT OF A FIRE

Keep calm!

Alert the fire service.

It is important that the fire service is told the following information:

• Your name (name, phone number)

• The location of the fire (address)

• What has happened (extent of fire)

• How many people are injured

• Then wait to see if the operator has any questions.

Alert all the people who live with you.

Help aged, sick and disabled persons.

Close all windows and doors.

Do not use lifts.

If you have any doubts as to whether or not it is a genuine alarm, still act as if there is

a real fire.

8 • ESYLUX MANUFACTURER’S GUARANTEE

ESYLUX products are tested in accordance with applicable regulations and manufactured

with the utmost care. The guarantor, ESYLUX Deutschland GmbH, Postfach 1840, D-22908

Ahrensburg, Germany (for Germany) or the relevant ESYLUX distributor in your country (visit

www.esylux.com for a complete overview) provides a guarantee against manufacturing/

material defects in ESYLUX devices for a period of three years from the date of manufacture.

This guarantee is independent of your legal rights with respect to the seller of the device.

The guarantee does not apply to natural wear and tear, changes/interference caused by

environmental factors or damage in transit, nor to damage caused as a result of failure to

follow the user or maintenance instructions and/or as a result of improper installation. Any

illuminants or batteries supplied with the device are not covered by the guarantee.

The guarantee can only be honoured if the device is sent back with the invoice/receipt,

unchanged, packed and with sufficient postage to the guarantor, along with a brief

description of the fault, as soon as a defect has been identified.

If the guarantee claim proves justified, the guarantor will, within a reasonable period, either

repair the device or replace it. The guarantee does not cover further claims; in particular, the

guarantor will not be liable for damages resulting from the device’s defectiveness. If the

claim is unfounded (e.g. because the guarantee has expired or the fault is not covered by the

guarantee), then the guarantor may attempt to repair the device for you for a fee, keeping

costs to a minimum.

Félicitations ! Avec ce produit ESYLUX, vous avez fait le choix de la qualité. Pour l’utiliser

dans les meilleures conditions, veuillez lire attentivement ce mode d’emploi et le conserver en vue

d’une consultation future.

1 • CONSIGNES DE SÉCURITÉ

ATTENTION : seules des personnes autorisées et qualifiées pour effectuer une installation conforme

aux normes et prescriptions en vigueur peuvent intervenir sur le réseau 230 V. Coupez le courant

avant d’installer le produit.

Ce produit ne doit être utilisé que dans les conditions prévues par le présent mode d’emploi.

Toute modification du produit (ajout, peinture, etc.) entraîne l’annulation de la garantie. Une

fois que vous avez déballé l’appareil, vérifiez qu’il ne présente aucun défaut. En cas

d’anomalie, ne le mettez pas en marche. Si vous n’êtes pas certain que l’appareil peut être

utilisé en toute sécurité, éteignez-le immédiatement et prenez vos dispositions

pour empêcher toute utilisation involontaire.

2 • DESCRIPTION

Le détecteur de fumée ESYLUX PROTECTOR K 230 V ~ est un appareil fonctionnant selon un

principe photoélectronique. Il détecte de façon fiable et rapide les débuts d’incendie dans les

maisons et appartements privés ainsi que dans tous les locaux habitables. Dans la chambre de

détection, le « cœur » du PROTECTOR K, un rayon lumineux est émis toutes les 10 secondes

environ. Lorsque de la fumée pénètre dans cette chambre, la lumière est réfléchie et se projette

sur une cellule photo-électrique, déclenchant une alarme de 85 dB environ, audible même de

loin. Vous pouvez désactiver manuellement le détecteur en coupant le courant et en retirant

la pile.

Applications possibles :

• Utilisation indépendante

• Mise en réseau filaire de 30 détecteurs PROTECTOR max.

Pour une protection optimale de votre foyer, placez des détecteurs de fumée dans toutes les

pièces, couloirs, caves et greniers. Pour une protection de base, installez des détecteurs de

fumée PROTECTOR dans votre chambre, dans celles de vos enfants et dans les couloirs de tous

les étages (fig. 1+2).

3 • INSTALLATION / MONTAGE / RACCORDEMENT

• Installez un boîtier apparent PROTECTOR K (accessoire), si possible au centre du plafond

(fig. 3.1), ou utilisez un boîtier encastré . Si un RELAIS TOUT-OU-RIEN PROTECTOR(fig. 3.2)

(accessoire) (fig. 3.3) (fig. 3.2) est nécessaire, placez-le dans le boîtier encastré ou dans le

boîtier apparent H27mm PROTECTOR K (fig. 3.5).

• Protégez les appareils de la poussière dégagée lors du perçage.

• Vous pouvez établir un réseau filaire comportant jusqu’à 30 détecteurs de fumée.

• Câblage/Branchement des fils (fig. 4)

1 bleu = N fil neutre / – relais tout-ou-rien / – réseau

2 orange = + réseauI

3 rouge = R + relais tout-ou-rien

4 marron = L phase 230 V AC

• Attention au branchement (polarité) : en cas d’erreur, l’alarme ne serait pas retransmise à

tous les détecteurs de fumée raccordés (fig. 4). Si vous ne respectez pas ces indications, vous risquez

de détériorer tous les détecteurs !

REMARQUE : Lors de l‘installation d‘un réseau filaire, ne reliez pas les bornes relais R des

différents détecteurs, mais raccordez uniquement N, I et L (fig. 4) !

• La longueur totale du câblage ne doit pas dépasser 300 m. Utilisez des câbles de type

NYM 1,5 mm

•

Si nécessaire, fixez la plaquette de montage du détecteur de fumée sur le boîtier encastré.(fig. 3.4)

• Ensuite, raccordez la pile et positionnez-la dans l’appareil . Une fois la pile(fig. 5.1)

correctement reliée, la DEL rouge s’allume toutes les 45 secondes environ . Le(fig. 7.1)

détecteur de fumée est doté d’un dispositif de verrouillage empêchant le montage du(fig. 5.2)

détecteur en l’absence de pile.

• Branchez le câble de raccordement sur le détecteur (fig. 6).

• Placez le détecteur de fumée sur le boîtier apparent ou sur la plaquette de montage(fig. 3.1)

.(fig. 3.4) et faites-le tourner jusqu’à ce qu’il s’y emboîte (fig. 7)

ATTENTION : avant de brancher ou de débrancher le câble de raccordement, assurez-vous toujours que

le système est hors tension. Si vous ne respectez pas ces indications, vous risquez de détériorer tous

les détecteurs !

• Lorsque le détecteur est correctement installé et raccordé à l’alimentation électrique, la LED

verte brille en permanence (fig. 6.1).

• Procédez à un test de fonctionnement (cf. point 5, Tests/Maintenance). Pour toute question

d’ordre technique, merci de vous adresser soit au fabricant, soit à votre revendeur.

REMARQUE :

• Montez le détecteur au centre du plafond.

• N’installez pas cet appareil dans les salles de bain (humidité élevée), garages

(gaz d’échappement) et espaces soumis à des courants d’air. En outre, évitez de

le monter dans un angle trop fermé des combles (fig. 2).

• Le détecteur peut être monté sur un pan du toit dès lors que l’inclinaison de

celui-ci ne dépasse pas 30°.

• Une distance minimale de 50 cm doit séparer l’appareil des parois, solives

(sommiers) et luminaires.

• Les pièces de plus de 60 m

et les couloirs de plus de 10 m de long exigent la

pose de plusieurs détecteurs.

• Une distance minimale de 4 m doit être respectée entre l’appareil et les fours

et cheminées.

4 • FONCTIONS

Signal sonore DEL rouge Explication

Sirène répétitive Clignotement en concomitance

avec le signal sonore

Déclenchement d’un détecteur

indépendant suite à la

détection de fumée.

Sirène répétitive Pas de signal Déclenchement de l’alarme par l’un

des détecteurs mis en réseau. Celui-

ci peut-être identifié au moyen de sa

DEL, qui clignote en concomitance

avec le signal sonore.

Signal court toutes les

45 secondes environ

Clignotement en concomitance

avec le signal sonore

La pile doit être changée.

Pas de signal Clignotement toutes les 45 secondes Appareil en service

Signal court > toutes les

45 secondes environ

Clignotement en alternance

avec le signal sonore

Dysfonctionnement : remplacez

le détecteur.

5 • TESTS/MAINTENANCE

Le bouton de test DEL permet de contrôler le détecteur dans son intégralité : état de (fig. 7.1)

la pile, chambre de détection et système de surveillance électronique. Il est recommandé de

procéder au test au moins une fois par an et après chaque changement de pile. Maintenez

le bouton de test enfoncé pendant une vingtaine de secondes, jusqu’à ce qu’un signal sonore

puissant et répétitif retentisse (environ 85 dB). Lorsque cela s’avère nécessaire, essuyez

l’appareil et aspirez les poussières depuis l’extérieur (deux fois par an environ). Le détecteur

procède à un test automatique. Le système de surveillance électronique ainsi que la tension

et la résistance interne de la pile sont contrôlés toutes les 45 secondes environ. Ce test se

manifeste par un court clignotement de la DEL rouge . Lorsque la tension de la pile 9 V (fig. 7.1)

descend au-dessous d’une certaine valeur, le détecteur commence à émettre un signal sonore

(toutes les 45 secondes environ). Il vous reste alors environ 30 jours pour changer la pile (cf.

point 3, Installation/Montage/Raccordement). En cas de dysfonctionnement, la DEL rouge (fig.

7.1) clignote toutes les 45 secondes environ, en alternance avec le signal sonore. Si cela se

produit, remplacez le détecteur.

REMARQUE :

• En cas de mise en réseau: le signal d‘épuisement de la pile n‘est pas retransmis

aux autres détecteurs du réseau. Il est uniquement signalé sur l‘appareil concerné.

• En cas de mise en réseau: lors du contrôle du détecteur à l‘aide de la fonction de

test sur le bouton de la DEL , tous les détecteurs du réseau sont également(fig. 7.1)

commandés, cela signifie qu‘un signal d‘alarme à impulsion retentir (pour une

durée limitée) comme en cas d‘une véritable alarme et que sur le détecteur testé,

la DEL rouge clignote parallèlement au signal d‘alarme, tandis que sur les(fig. 7.1)

autres détecteurs du réseau retentit uniquement un signal d‘alarme à impulsion

sans signal DEL.

• Un excès de poussière, vapeur d’eau ou autres particules nocives dans la

chambre de détection peut entraîner des déclenchements intempestifs.

REMARQUE : cet appareil ne doit en aucun cas être jeté avec les déchets municipaux. Les

propriétaires d‘équipements électriques ou électroniques usagés ont en effet l‘obligation légale de

les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les

possibilités de recyclage.

REMARQUE : les piles et accumulateurs usagés ne doivent en aucun cas être jetés avec les déchets

municipaux. Leurs propriétaires ont en effet l‘obligation légale de les ramener dans leur point de

vente, où ils seront repris gratuitement. Les piles et accumulateurs contiennent des substances

dangereuses pour l‘environnement et la santé et doivent être recyclés selon la réglementation

en vigueur.

6 • ACCESSOIRES

Boîtier apparent ESYLUX PROTECTOR K H20mm (fig. 3.1)

Boîtier apparent ESYLUX PROTECTOR K H27mm (fig. 3.5)

Relais tout-ou-rien ESYLUX PROTECTOR K (fig. 3.3)

7 • COMPORTEMENT À ADOPTER EN CAS D‘INCENDIE

Restez calme !

Appelez les pompiers.

Informations utiles pour les pompiers :

• Votre nom et votre numéro de téléphone

• Lieu de l‘incendie (adresse)

• Description du sinistre

• Nombre de blessés

• Répondez aux questions de votre interlocuteur.

Prévenez tous les habitants du logement.

Aidez les personnes âgées, malades ou handicapées.

Fermez toutes les portes et fenêtres.

N‘empruntez pas l‘ascenseur.

Lorsque vous ignorez s‘il s‘agit ou non d‘une fausse alerte, procédez comme si un

incendie avait bien lieu.

8 • ESYLUX - GARANTIE DU CONSTRUCTEUR

Les produits ESYLUX sont fabriqués avec le plus grand soin et testés selon les normes en

vigueur. Le garant, ESYLUX Deutschland GmbH, Case postale 1840, D-22908 Ahrensburg

(pour l’Allemagne) ou le distributeur de la marque dans votre pays (vous trouverez toutes les

informations nécessaires à ce sujet sur le site www.esylux.com) garantit les appareils ESYLUX

contre les défauts de fabrication et de matériaux pour une durée de 3 ans à partir de la

date d’achat. Cette garantie est indépendante de vos droits légaux vis-à-vis du vendeur de

l’appareil. L’usure naturelle, les modifications de l’appareil dues à son milieu d’installation

et les dommages résultant de son transport n’entrent pas dans le cadre de la garantie. De

même, ne sont pas couverts les défauts dus au non-respect des instructions de montage et

d’entretien et/ou à une installation inappropriée. Sont également exclues de la garantie les

batteries, sources lumineuses et piles fournies avec l’appareil. La procédure de garantie ne

pourra être enclenchée que sur présentation d’un appareil non modifié après constatation

du défaut, ainsi que d’un ticket de caisse valable, accompagnés d’une courte description

de l’anomalie constatée et expédié au garant dans un emballage approprié et suffisamment

affranchi. Si le recours en garantie s’avère justifié, le garant peut décider soit de réparer,

soit de remplacer l’appareil dans les meilleurs délais. La garantie ne comprend aucun autre

recours. Le garant n’est notamment pas responsable de tout dommage causé par un défaut

de l’appareil. Si le recours de garantie s’avère injustifié (par exemple, si la garantie a expiré

ou si le défaut constaté n’est pas couvert par celle-ci), le garant tentera de réparer l’appareil

au meilleur coût.

Wij feliciteren u met de aankoop van dit ESYLUX kwaliteitsproduct. Deze gebruiksaanwijzing staat borg voor een

goede werking. Lees de handleiding aandachtig en bewaar ze om later eventueel te kunnen nalezen.

1 • VEILIGHEIDSINSTRUCTIES

LET OP: Werkzaamheden aan het 230V-net mogen uitsluitend door gekwalificeerd vakpersoneel

uitgevoerd worden conform de geldende installatievoorschriften/-normen. Voor montage van het

product de netspanning uitschakelen.

Het product is alleen bestemd voor normaal gebruik (volgens de gebruiksaanwijzing).

Aanpassingen, toevoegingen of schilderen zijn verboden omdat hierdoor iedere

garantieaanspraak vervalt. U dient het toestel onmiddellijk na het uitpakken op

beschadigingen te controleren. Bij beschadiging mag het toestel in geen geval in gebruik

genomen worden. Wanneer aannemelijk is dat veilig gebruik niet gewaarborgd kan worden,

dient u het toestel direct buiten gebruik te stellen en onbedoeld gebruik ervan te voorkomen.

2 • BESCHRIJVING

De ESYLUX PROTECTOR K 230 V ~ is een foto-elektronische rookmelder voor een vroegtijdige

en betrouwbare branddetectie in woningen, appartementen en andere ruimtes met een

soortgelijke functie. In de rookkast, de kern van de PROTECTOR K, wordt ongeveer elke 10

seconden een lichtstraal geproduceerd. Als er rook in de rookkast dringt, wordt het licht

weerkaatst en valt het op een fotocel. Die activeert een alarmsignaal van ca. 85 dB dat op

grote afstand te horen is. De melder kan handmatig worden uitgeschakeld door de

netspanning uit te schakelen en de batterij uit te nemen.

Toepassingsmogelijkheden:

• Individueel gebruik

• Draadkoppeling met in totaal maximaal 30 PROTECTOR-melders

Voor optimale veiligheid in huis moeten rookmelders in alle vertrekken, gangen, kelders en

bergruimten geïnstalleerd worden. Basisveiligheid wordt al bereikt door gebruik van

PROTECTOR-rookmelders in alle slaapkamers, kinderkamers en gangen op alle

verdiepingen .(fig. 1+2)

3 • INSTALLATIE / MONTAGE / AANSLUITING

• Monteer eerst een PROTECTOR K opbouwdoos (accessoire) in het midden van het plafond

(fig. 3.1) of gebruik een inbouwdoos . Indien nodig kunt u een(fig. 3.2)

PROTECTOR SCHAKELRELAIS (accessoire) in de inbouwdoos of in de(fig. 3.3) (fig. 3.2)

PROTECTOR K opbouwdoos H27mm plaatsen.(fig. 3.5)

• Bescherm de apparaten tegen boorstof.

• U kunt in totaal maximaal 30 rookmelders met behulp van een kabel aan elkaar koppelen.

• Bedrading/aansluiting (fig. 4)

1 blauw = N nul / – schakelrelais / – koppeling

2 oranje = + koppelingI

3 rood = R + schakelrelais

4 bruin = L fase 230 V ~

• Let op de juiste aansluiting (polarisatie), anders wordt het alarm in geval van nood niet aan

alle aangesloten rookmelders doorgegeven (fig. 4). Neem deze bedradingsvoorschriften in acht om

schade aan de melders te voorkomen!

OPMERKING: Bij draadkoppeling niet relaisaansluiting R van de afzonderlijke melders aan elkaar

koppelen, maar alleen aansluiting N, I en L (fig. 4)!

• De totale kabellengte mag niet langer zijn dan 300 m. Gebruik kabels van het

type NYM 1,5 mm

• Monteer zo nodig de montageplaat van de rookmelder op de inbouwdoos.(fig. 3.4)

• Sluit vervolgens de batterij aan en plaats deze in het apparaat . Als de batterij juist(fig. 5.1)

is aangesloten, licht de rode LED elke 45 seconden kort op . De rookmelder is(fig. 7.1)

voorzien van een montagebeveiliging die voorkomt dat de melder zonder batterij(fig. 5.2)

gemonteerd kan worden..)

• Sluit de aansluitkabel aan op de melder (fig. 6).

• Plaats de rookmelder op de opbouwdoos of de montageplaat en draai tot(fig. 3.1) (fig. 3.4)

hij vastklikt (fig. 7).

LET OP: Aansluitkabel alleen in spanningsloze toestand aansluiten of verwijderen. Zo voorkomt u

schade aan de melders.

• Als de rookmelder gemonteerd is en de netspanning aangesloten, dan brandt de groene led

(fig. 6.1) continu.

• Test of het systeem goed werkt (zie punt 5. Test/onderhoud). Neem bij technische problemen

contact op met de fabrikant of distributeur in uw land.

OPMERKING:

• Melder midden op het plafond monteren

• Niet monteren in badkamers (hoge luchtvochtigheid), garages (uitlaatgassen),

zeer tochtige omgevingen of in de nok van een dak (fig. 2)

• Bij een dakhelling van minder dan 30° kan de melder aan het hellende dakvlak

worden gemonteerd

• 50 cm afstand aanhouden tot muren, plafondbalken en verlichting

• In vertrekken van meer dan 60 m

en gangen langer dan 10 m zijn meerdere

melders nodig

• 4 m afstand aanhouden tot open haarden en kachels

• Volg de richtlijnen van NEN 2555 en de aanwijzingen in de handleiding.

4 • FUNCTIETABEL

Alarmsignaal/piezo Rode led Alarm geslagen door de

Pulserend alarmsignaal Knippert gelijktijdig met

het alarmsignaal

betreffende melder bij rookalarm

Pulserend alarmsignaal Geen led-aanduiding Alarm geslagen door een

aangesloten melder. Bij de melder

die alarm heeft geslagen, knippert

de led gelijktijdig

met het alarmsignaal

Korte pieptoon elke 45 seconden Knippert gelijktijdig Geeft aan dat de batterij vervangen

moet worden

Geen signaal Knippert elke 45 seconden Bedrijfsklaar

Korte pieptoon elke

> 45 seconden

Knippert niet gelijktijdig

met pieptoon

Wijst op een storing.

Melder vervangen

5 • TEST / ONDERHOUD

Met behulp van de doorloopt de melder een volledige test: batterijtest, LED-testknop (fig. 7.1)

elektronische rookkamertest en test van de analyse-elektronica. De test moet minstens één keer

per jaar en na het vervangen van de batterij worden uitgevoerd. Houd de testknop ingedrukt

(max. 20 sec.) tot u een luid, pulserend alarmsignaal hoort (ca. 85 dB). Het apparaat moet

ongeveer twee keer per jaar droog worden afgenomen en van buiten met een stofzuiger

worden gereinigd. De melder voert een automatische zelftest uit. Daarbij worden zowel de

analyse-elektronica als de spanning en de inwendige weerstand van de batterij elke 45

seconden getest. Deze test wordt aangegeven met een kort knippersignaal van de rode LED

(fig. 7.1). Als de bedrijfsspanning van de 9 volts batterij onder een bepaalde waarde komt,

piept de melder (ca. elke 45 sec.) ongeveer 30 dagen voordat de batterij vervangen moet

worden (zie 3. Installatie/montage/aansluiting). Bij een storing knippert de rode LED (fig. 7.1)

elke 45 seconden afwisselend met de pieptoon. In dit geval moet de melder vervangen worden.

OPMERKING:

• Bij serieschakeling wordt het batterij-leeg-signaal van een rookmelder niet naar de

andere rookmelders doorgegeven, maar alleen op de rookmelder

zelf aangegeven.

• Bij serieschakeling worden alle aangesloten rookmelders automatisch

gecontroleerd indien u bij één rookmelder met de LED-testknop een(fig. 7.1)

functietest uitvoert. Dit betekent dat, zoals bij alarm, een onderbroken

alarmsignaal (kortstondig) te horen is en gelijktijdig de rode LED aan de(fig. 7.1)

gecontroleerde rookmelder knippert. Bij de andere rookmelders hoort u enkel een

onderbroken alarmsignaal zonder knipperende LED.

• Een te grote belasting door stof, waterdamp of andere verontreinigingen in de

rookkast kan leiden tot een vals alarm.

OPMERKING: Dit apparaat mag niet samen met ander huishoudelijk afval worden weggegooid.

Afgedankte elektrische en elektronische apparaten dienen volgens de wettelijke voorschriften te

worden afgevoerd. Neem voor meer informatie contact op met uw gemeente.

OPMERKING: Oude batterijen mogen niet samen met ander huishoudelijk afval worden weggegooid.

Lever oude batterijen in bij het verkooppunt of bij een inzamelpunt voor batterijen. Batterijen bevatten

stoffen die schadelijk zijn voor het milieu en de gezondheid. Daarom moeten lege batterijen volgens de

wettelijke voorschriften worden afgevoerd.

6 • ACCESSOIRES

ESYLUX PROTECTOR K opbouwdoos H20mm (fig. 3.1)

ESYLUX PROTECTOR K opbouwdoos H27mm (fig. 3.5)

ESYLUX PROTECTOR K schakelrelais (fig. 3.3)

7 • WAT TE DOEN BIJ BRAND

Blijf kalm!

Waarschuw de brandweer via het noodnummer 1-1-2.

De volgende informatie is van belang:

• Wie bent u? (naam, telefoonnummer)

• Waar is de brand? (adres)

• Wat is er gebeurd? (omvang van de brand)

• Hoeveel slachtoffers zijn er?

• Blijf aan de lijn en beantwoord eventuele vragen.

Waarschuw alle medebewoners.

Help ouderen, zieken en mindervaliden.

Sluit alle ramen en deuren.

Gebruik nooit de lift.

Indien u twijfelt of het gaat om een echt alarm of loos alarm, neem dan het zekere voor

het onzekere en doe wat u bij brand zou doen.

8 • ESYLUX FABRIEKSGARANTIE

ESYLUX producten zijn volgens de geldende voorschriften gecontroleerd en met de grootste

zorg vervaardigd. De garantiegever, ESYLUX Deutschland GmbH, Postfach 1840, D-22908

Ahrensburg (voor Duitsland) of de verantwoordelijke ESYLUX distributeur in uw land (een

volledig overzicht kunt u vinden op www.esylux.com), geeft drie jaar garantie op fabricage-

en materiaalfouten van ESYLUX apparaten, gerekend vanaf de fabricagedatum.

Deze garantie staat los van uw wettelijke rechten tegenover de verkoper van het apparaat.

De garantie omvat geen normale slijtage, verandering door omgevingsinvloeden of

transportschade, noch schade ontstaan als gevolg van het niet in acht nemen van de

handleiding en/of de onderhoudsinstructies en/of als gevolg van ondeskundige installatie.

Meegeleverde batterijen, lampen en accu’s vallen buiten de garantie.

De garantie kan enkel verleend worden indien het ongewijzigde apparaat met de kassabon

direct na vaststelling van het gebrek voldoende gefrankeerd en verpakt aan de

garantiegever wordt geretourneerd, vergezeld van een korte schriftelijke beschrijving van de

fout. Bij een terechte garantieclaim zal de garantiegever het apparaat naar eigen keuze

repareren of vervangen binnen een redelijke termijn. Alle andere schadeclaims zijn

uitgesloten. In het bijzonder is de garantiegever niet aansprakelijk voor schade veroorzaakt

door een gebrek aan het apparaat. Indien de garantieclaim niet terecht blijkt te zijn

(bijvoorbeeld na afloop van de garantietermijn of bij buiten de garantie vallende gebreken),

kan de garantiegever proberen het apparaat zo goedkoop mogelijk voor u te repareren.

Hiervoor zullen kosten in rekening worden gebracht.

Du ønskes tillykke med købet af dette kvalitetsmæssigt førsteklasses ESYLUX-produkt. For at sikre en ordentlig

funktion bør du gennemlæse denne betjeningsvejledning omhyggeligt og opbevare den for om nødvendigt at kunne

slå efter.

1 • SIKKERHEDSANVISNINGER

ADVARSEL: Arbejder på 230 V-nettet må kun udføres af autoriserede fagfolk under overholdelse

af nationale installationsforskrifter/-normer. Før montering af produktet skal

netspændingen slås fra.

Produktet er kun beregnet til korrekt brug (som beskrevet i betjenings-vejledningen). Der må

ikke foretages ændringer, modifikationer eller lakeringer, idet alle garantimæssige krav derved

falder bort. Umiddelbart efter udpakningen skal apparatet kontrolleres for beskadigelser. I

tilfælde af en beskadigelse må apparatet under ingen omstændigheder tages i brug. Når det

må antages, at der ikke kan garanteres en sikker drift af apparatet, så skal det tages ud af

drift med det samme og sikres mod utilsigtet drift.

2 • BESKRIVELSE

ESYLUX PROTECTOR K 230 V ~ er en fotoelektronisk røgalarm til tidlig og pålidelig opdagelse

af brand i private beboelseshuse, lejligheder og rum med boliglignende benyttelse. I

røgkammeret, der er „hjertet“ i PROTECTOR K, frembringes der med regelmæssige mellemrum

en lysstråle. Hvis der trænger røg ind i kammeret, reflekteres lyset og rammer en fotocelle. Det

udløser en alarm på ca. 85 dB, der kan høres langt væk. Alarmen kan også slukkes manuelt

ved at slå netspændingen fra og tage batteriet ud.

Anvendelsesmuligheder:

• Enkeltdrift

• Opsætning i system med kabler med indtil 30 yderligere PROTECTOR-detektorer

For optimal sikring af husstanden bør der installeres røgalarmer i alle lokaler og gange samt

kælder- og pulterrum. Der opnås en grundlæggende sikring allerede ved anvendelse af

PROTECTOR-røgalarmer i alle sove- og børneværelser samt gange på samtlige etager (fig. 1+2).

3 • INSTALLATION / MONTERING / TILSLUTNING

• Start med at montere en PROTECTOR K loftsdåse (tilbehør) så tæt på midten af loftet som

muligt (fig. 3.1) (fig. 3.2), eller benyt en planforsænket dåse . Hvis der er behov for et

PROTECTOR RELÆ (tilbehør) , kan det anbringes i PL-dåsen eller i(fig. 3.3) (fig. 3.2)

PROTECTOR K udvendigt underlag H27mm (fig. 3.5).

• Beskyt apparaterne mod borestøv.

• Der kan sammenkobles op til 30 røgalarmer ved hjælp af kabel.

• Ledningsføring/brug af ledere (fig. 4)

1 blå = N nulleder / – omskifterrelæ / – ledningsføring

2 orange = + ledningsføringI

3 rød = R + omskifterrelæ

4 brun = L fase 230 V~

• Sørg for at forbinde polerne rigtigt, idet der ellers ikke sker videresendelse af alarmen til

samtlige tilkoblede røgalarmer (fig. 4). I modsat fald kan alle alarmerne bliver ødelagt!

BEMÆRKNING: Ved systemopsætning med kabler må du ikke forbinde de enkelte alarmers

relætilslutning R med hinanden, men kun tilslutning N, I og L (fig. 4)!

• Den maksimale kabellængde på 300 m må ikke overskrides.Benyt ledninger af

type NYM 1,5 mm

• Røgalarmens monteringsplade (fig. 3.4) kan eventuelt monteres på den planforsænkede dåse

• Tilslut derefter batteriet og tænd for apparatet . Hvis batteriet er tilsluttet korrekt,(fig. 5.1)

blinker det røde LED kortvarigt med ca. 45 sekunders mellemrum . Røgalarmen har(fig. 7.1)

en monteringsspærre , der forhindrer, at detektoren monteres uden isat batteri.(fig. 5.2)

• Sæt tilslutningskablet på alarmen (fig. 6).

• Anbring røgalarmen på loftsdåsen eller monteringspladen og drej den, indtil(fig. 3.1) (fig. 3.4)

den går i hak (fig. 7).

ADVARSEL: Tilslutningskablet må kun sættes på eller fjernes, når det er spændingsfrit. I modsat

fald kan alle alarmerne bliver ødelagt!

• Når røgalarmen er monteret og pålagt forsyningsspænding, lyser det grønne LED

(fig. 6.1) permanent.

• Gennemfør en funktionstest (se 5 Test/vedligeholdelse). Ved tekniske problemer bedes du

henvende dig til producenten eller importøren.

BEMÆRKNING:

• Montér detektoren midt på loftet.

• Bør ikke monteres i badeværelser (høj luftfugtighed), garager (udstødning), rum

med kraftig udluftning eller taghjørner på loftet (fig. 2).

• Ved en taghældning på under 30° kan detektoren monteres på loftsfladerne.

• Sørg for 50 cm afstand fra vægge, tagbjælker (spær) og belysninger.

• Lokaler på over 60 m

samt gange på over 10 m kræver flere detektorer.

• Sørg for 4 m afstand til åbne pejse og brændeovne.

4 • FUNKTIONSTABEL

Alarmtone/piezo ForklaringRødt LED

Pulserende alarmtoner Blinker i takt med alarmtonen Enkeltudløsning af detektoren

ved røgalarm

Pulserende alarmtoner Ingen LED-visning Udløsning af en tilkoblet detektor.

Den udløsende detektor kan

identificeres ved, at dens LED blinker

i takt med alarmtonen.

Kort biplyd med ca. 45 sekunders

mellemrum

Blinker i takt Signalerer snarligt batteriskift

Ingen tone Blinker med 45 sekunders

mellemrum

Driftsklar

Kort biplyd med

> ca. 45 sekunders mellemrum

Blinker i modtakt med biplyden Signalerer en fejlfunktion

Udskift detektoren

5 • TEST / VEDLIGEHOLDELSE

Ved tryk på LED-testknappen foretages en fuldstændig test af detektoren: funktionstest (fig. 7.1)

af batteriet, test af elektronisk røgkammer samt test af analyseelektronikken. Testen bør

gennemføres 1 gang om året samt efter udskiftning af batteriet. Tryk på testknappen (op til 20

sekunder), indtil der høres en høj og pulserende alarmtone (ca. 85 dB). Apparatet bør efter

behov tørres af med en støveklud to gange om året og suges ren udefra med en støvsuger.

Detektoren gennemfører en automatisk selvtest. I den forbindelse testes både

analyseelektronikken og spændingen samt batteriets interne modstand med ca. 45 sekunders

mellemrum. Denne test signaleres ved, at det røde LED blinker kort. Hvis 9 V-batteriets (fig. 7.1)

driftsspænding falder under en bestemt værdi, signalerer detektoren ved hjælp af en biplyd

(med ca. 45 sekunders mellemrum) ca. 30 dage i forvejen, at det er nødvendigt at udskifte

batteriet (se 3. Installation/montering/ tilslutning). Ved fejlfunktion blinker det røde LED (fig. 7.1)

med ca. 45 sekunders mellemrum skiftevis med biplyden. I så fald skal detektoren udskiftes.

: BEMÆRKNING

• Ved sammenkobling (SYSTEM): En detektors signal for batteriskift videresendes

ikke over sammenkoblingen til de øvrige detektorer. Signalet indikeres kun på den

aktuelle detektor.

• Ved sammenkobling (SYSTEM): Ved afprøvning af detektoren over testfunktionen

på LED-testknappen vil alle øvrige forbundne detektorer i systemet(fig. 7.1)

automatisk aktiveres, med en pulserende alarmtone (tidsbestemt) ligesom ved et

alarmtilfælde og kun på den afprøvede detektor blinker parallelt til alarmtonen det

røde LED . Ved de andre tilkoblede detektorer aktiveres den pulserende(fig. 7.1)

alarmtone ud en LED-blink.

• En for stor belastning pga. støv, vanddamp eller andre fremmedlegemer inden for

røgkammeret kan føre til fejlalarmer.

BEMÆRK: Dette apparat må ikke bortskaffes med usorteret husholdningsaffald. Ejere af brugt

udstyr er i henhold til loven forpligtet til at bortskaffe dette udstyr fagligt korrekt. I din kommune

kan du få yderligere informationer.

BEMÆRK: Brugte batterier må ikke bortskaffes med usorteret husholdningsaffald. Ejere af brugte

batterier er i henhold til lov forpligtet til at returnere dem og kan aflevere dem gratis hvor de

bliver solgt. Batterier indeholder miljø- og helbredsskadelige stoffer og skal derfor bortskaffes

fagligt korrekt.

6 • TILBEHØR

ESYLUX PROTECTOR K udvendigt underlag H20mm (fig. 3.1)

ESYLUX PROTECTOR K udvendigt underlag H27mm (fig. 3.5)

ESYLUX PROTECTOR K omskifterrelæ (fig. 3.3)

7 • RIGTIGE FORHOLDSREGLER I TILFÆLDE AF BRAND

Bevar roen!

Alarmér brandvæsenet.

Følgende oplysninger er vigtige for brandvæsenet:

• Hvad er dit navn? (navn, telefonnummer)

• Hvor brænder det? (adresse)

• Hvad er der sket? (omfang)

• Hvor mange tilskadekomne er der?

• Vent på spørgsmål fra den du taler med.

Advar alle medbeboere.

Hjælp ældre, syge og handicappede personer.

Luk alle vinduer og døre.

Brug ingen elevatorer.

Hvis du er i tvivl om hvorvidt der er tale om en ægte alarm eller en falsk alarm, bør du

forholde dig som ved en virkelig brand.

8 • ESYLUX PRODUCENTGARANTI

ESYLUX produkter er afprøvet efter gældende forskrifter og fremstillet med største omhu.

Garantiyderen, ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg, Tyskland

(for Tyskland) hhv. den pågældende ESYLUX-distributør i dit land (du kan finde en komplet

oversigt på www.esylux.com), yder garanti på produktions-/materialefejl på ESYLUX-

apparaterne i tre år fra produktionsdatoen.

Denne garanti gælder uafhængigt af dine lovmæssige rettigheder i forhold til forhandleren

af apparatet.

Garantien omfatter ikke naturligt slid, ændringer/forstyrrelser som følge af miljøpåvirkninger

eller transportskader samt skader der er opstået som følge af manglende overholdelse af

betjeningsvejledningen, vedligeholdelsesvejledningen og/eller usagkyndig installation.

Medfølgende batterier, lyskilder og genopladelige batterier er ikke omfattet af garantien.

Garantien kan kun gøres gældende hvis det uændrede apparat indsendes tilstrækkeligt

frankeret og indpakket til garantiyderen sammen med faktura/kassebon samt en kort skriftlig

beskrivelse af fejlen straks efter at manglen er blevet konstateret.

Ved et berettiget garantikrav vil garantiyderen efter eget frit valg enten reparere apparatet

inden for en rimelig tid eller ombytte det. Garantien omfatter ikke krav derudover, især

hæfter garantiyderen ikke for skader der opstår som følge af apparatets mangler. Hvis

garantikravet ikke er berettiget (fx efter garantiperiodens udløb eller i tilfælde af mangler

der ikke er dækket af garantien), kan garantiyderen forsøge at reparere apparatet for dig

mod beregning af en rimelig pris.

Vi vill gratulera dig till köpet av denna högkvalitativa ESYLUX-produkt. För att försäkra dig om en problemfri

användning bör du läsa igenom denna bruksanvisning noggrant och förvara den så att du kan ta fram och läsa

den igen vid behov.

1 • SÄKERHETSANVISNINGAR

VARNING: Arbete vid 230 V nätspänning får bara utföras av behörig fackpersonal under

iakttagande av nationella föreskrifter och normer för installationer. Innan produkten monteras

ska nätspänningen kopplas från.

Produkten är enbart avsedd för fackmässigt bruk (enligt beskrivningen i bruksanvisningen).

Ändringar, modifieringar eller lackeringar får inte utföras eftersom detta leder till att alla

garantier ogiltigförklaras. Kontrollera om komponenterna är skadade när du packar upp

dem. Om du upptäcker någon skada får komponenterna inte under några omständigheter

tas i bruk. Om det finns misstanke att en riskfri användning av enheten inte kan garanteras,

måste enheten omedelbart tas ur drift och spärras mot oavsiktlig användning.

2 • BESKRIVNING

ESYLUX PROTECTOR K 230 V ~ är en fotoelektronisk rökdetektor för tidig och tillförlitlig

brandidentifiering i privata bostäder och utrymmen med bostadslik användning. I

rökkammaren som utgör ”hjärtat” av PROTECTOR K alstras med jämna mellanrum en

ljusstråle under ca 10 sekunder. Om rök tränger in i kammaren reflekteras ljuset och träffar

en fotocell. Denna utlöser ett larm med en ljudstyrka på ca 85 dB som hörs vida omkring.

Rökdetektorn kan frånkopplas manuellt genom att nätspänningen frånkopplas och

batteriet tas ut.

Användningsmöjligheter:

• Separat drift

• Trådförbindelse med sammanlagt upp till 30 PROTECTOR-detektorer

För att få optimal säkring av hushållet bör rökdetektorer installeras i alla rum, korridorer,

källar- och förvaringsutrymmen. För en grundsäkring räcker det dock att installera

PROTECTOR rökdetektorer i alla sovrum, barnkammare och hallar/korridorer på alla

våningsplan .(fig. 1+2)

3 • INSTALLATION / MONTERING / ANSLUTNING

• Montera först en PROTECTOR K utanpåliggande dosa (tillbehör) så nära mitten av taket

som möjligt eller använd en infälld dosa . Om ett(fig. 3.1) (fig. 3.2)

PROTECTOR KOPPLINGSRELÄ (tillbehör) behövs kan detta placeras i den(fig. 3.3)

infällda dosan eller i PROTECTOR K utanpåliggande dosa H27mm (fig. 3.2) (fig. 3.5).

• Skydda enheten från borrdamm.

• Upp till 30 rökdetektorer kan anslutas via ledning till varandra.

• Kabeldragning/tilldelning av ledare (fig. 4)

1 blå = N nolledare / – kopplingsrelä / – trådförbindelse

2 orange = + trådförbindelseI

3 röd = R + kopplingsrelä

4 brun = L fas 230 V ~

• Tänk på att vända polerna (plus/minus) rätt, annars vidarebefordras inte larmen till alla

anslutna rökdetektorer (fig. 4). Om detta inte följs kan alla detektorer förstöras!

OBS: Vid trådförbindelse får du inte koppla ihop de enskilda detektorernas reläanslutningar R

med varandra, utan endast anslutningarna N, I och L (fig. 4)!

• Den sammanlagda kabellängden får inte överstiga 300 m. Använd ledningar av

typen NYM 1,5 mm

• Montera eventuellt monteringsplattan till rökdetektorn på den infällda dosan.(fig. 3.4)

• Anslut sedan batteriet och sätt in det i enheten . Om batteriet har lagts i och(fig. 5.1)

anslutits rätt, blinkar den röda lysdioden till ungefär var 45:e sekund (fig. 7.1).

Rökdetektorn är försedd med en monteringsspärr som gör att detektorn inte kan(fig. 5.2)

monteras utan batteri.

• Sätt fast anslutningskabeln på detektorn (fig. 6).

• Placera rökdetektorn på den utanpåliggande dosan resp. på monteringsplattan(fig. 3.1)

.(fig. 3.4) och vrid den tills den hakar fast (fig. 7)

VARNING: Anslutningskabeln får bara kopplas in eller ur i spänningslöst tillstånd. Om detta

inte följs kan alla detektorer förstöras!

• När rökdetektorn är monterad och nätspänningen är påslagen lyser den gröna lysdioden

(fig. 6.1) med fast sken.

• Genomför en funktionstest (se punkt 5, Test/underhåll). Om du råkar ut för tekniska

problem ber vi dig vända dig till tillverkaren eller återförsäljaren i ditt land.

OBS:

• Montera detektorn i mitten av taket

• Montera inte i badrum (hög luftfuktighet), garage (avgaser), på ställen med

stark luftgenomströmning eller i trånga hörn i vindsutrymmen (fig. 2)

• Om taklutningen understiger 30° kan detektorn monteras i snedtaket

• Håll ett avstånd på minst 50 cm från väggar, takbjälkar (bärbalkar)

och belysningsarmaturer

• Rum större än 60 m

och korridorer längre än 10 m kräver flera detektorer

• Håll ett avstånd på minst 4 m från öppna kaminer och spisar

4 • FUNKTIONSTABELL

Larmton/piezo FörklaringRöd lysdiod

Pulserande larmton Blinkar parallellt

med larmtonen

Individuell utlösning av

detektorn vid ett röklarm

Pulserande larmton Ingen lysdiodsvisning Utlösning från annan ansluten

detektor. Den utlösande detektorn

kan identifieras med hjälp av

lysdioden som blinkar

parallellt med larmtonen.

Kort pipton omkring

var 45:e sekund

Blinkar parallellt Indikerar att batteriet

måste bytas ut

Ingen ton Blinkar med 45:e

sekunders mellanrum

Beredskapsläge

Kort pipton omkring

var > 45:e sekund

Blinkar omväxlande

med piptonen

Anger en felfunktion.

Byt ut detektorn

5 • TEST/UNDERHÅLL

Utför en fullständig test av detektorn med hjälp av lysdiodstestknappen (fig. 7.1):

funktionstest av batteriet, elektronisk rökkammartest och test av utvärderingselektroniken.

Vi rekommenderar av testen utförs minst en gång per år och efter varje batteribyte. Tryck

in och håll testknappen intryckt tills (upp till 20 sek.) en stark och pulserande larmton

hörs (ca 85 dB). Enheten bör torkas av och dammsugas på utsidan omkring två gånger

per år eller vid behov. Detektorn genomför en automatisk självtest. Självtesten innebär att

utvärderingselektroniken samt spänning och inre resistans för batteriet kontrolleras var 45:e

sekund. Denna kontroll indikeras med en kort blinkning med den röda lysdioden (fig. 7.1).

Om driftspänningen för er 9 V-batteriet sjunker under ett visst värde, indikerar detektorn

detta med en kort pipton (vid omkring var 45:e sekund) under ca 30 dagar innan batteriet

måste bytas ut (se punkt 3. Installation/montagering/anslutning). Om ett fel uppstår blinkar

den röda lysdioden omkring var 45:e sekund omväxlande med en pipton. Om (fig. 7.1)

detta inträffar måste detektorn bytas ut.

INFORMATION:

• Vid sammankoppling: En detektors batterisignal skickas inte via ledningarna till

de andra detektorerna. Signalen indikeras endast på aktuell detektor.

• Vid sammankoppling: När en detektor kontrolleras via lysdiodtestknappen

(fig. 7.1) aktiveras alla anslutna detektorer automatiskt. Det innebär att precis

som vid ett larmfall hörs det en pulserande larmsignal (tidsbegränsad) och på

den testade detektorn blinkar den röda lysdioden parallellt med(fig. 7.1)

larmsignalen. Från de övriga detektorerna i nätet hörs enbart en pulserande

larmsignal utan att lysdioden blinkar.

• En för stor belastning genom damm, vattenånga eller andra externa föremål

inuti rökkammaren kan leda till felaktiga larm.

OBS: Denna apparat får inte kastas i det osorterade kommunalavfallet. Ägare till gamla

apparater är enligt lag skyldiga att avfallshantera denna apparat på sakkunnigt och

föreskrivet sätt. Information får du från din stads- eller kommunalförvaltning.

OBS: Gamla batterier får inte kastas i det osorterade kommunalavfallet. Ägare till gamla

batterier är enligt lag skyldiga att lämna tillbaka batterierna och kan göra detta gratis på

försäljningsstället. Batterier innehåller miljö- och hälsofarliga ämnen och måste därför

avfallshanteras på sakkunnigt och föreskrivet sätt.

6 • TILLBEHÖR

ESYLUX PROTECTOR K utanpåliggande dosa H20mm (fig. 3.1)

ESYLUX PROTECTOR K utanpåliggande dosa H27mm (fig. 3.5)

ESYLUX PROTECTOR K kopplingsrelä (fig. 3.3)

7 • KORREKT TILLVÄGAGÅNGSSÄTT VID BRAND

Bevara lugnet!

Larma brandkåren.

Följande information är viktig för brandkåren:

• Ditt namn (namn, telefonnummer)

• Var det brinner (adress)

• Vad som har hänt (omfattning)

• Hur många skadade det finns

• Vänta på ytterligare frågor från personen du pratar med.

Varna alla i huset.

Hjälp äldre, sjuka och handikappade.

Stäng alla fönster och dörrar.

Använd inte hissen.

Om du inte vet om larmet är riktigt eller falskt ska du agera som om det verkligen brinner.

8 • ESYLUX TILLVERKARGARANTI

ESYLUX-produkterna är provade enligt gällande föreskrifter och tillverkade med största

omsorg. Garantigivaren ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg

(för Tyskland) resp. motsvarande ESYLUX-distributör i ditt land (en fullständig översikt finns på

www.esylux.com) ger 3 års garanti för tillverknings-/materialfel på ESYLUX enheter, räknat

från tillverkningsdatum.

Denna garanti gäller oberoende av dina lagstadgade rättigheter gentemot försäljaren

av enheten. Garantin omfattar inte normalt slitage, förändringar/störningar till följd av

påverkan från omgivningen eller transportskador, ej heller skador som uppstår på grund av

att bruksanvisningen och underhållsanvisningarna inte följts och/eller på grund av felaktig

installation. Medföljande batterier, ljuskällor och laddningsbara batterier omfattas inte av

garantin.

För att garantin ska uppfyllas måste enheten omedelbart efter att fel/brister fastställts sändas

i oförändrat skick tillsammans med kassakvitto och en kort, skriftlig felbeskrivning i en

skyddande förpackning med tillräcklig frankering till garantigivaren.

Vid rättmätiga garantianspråk står det garantigivaren fritt att inom rimlig tid antingen

reparera eller byta ut enheten. Ytterligare anspråk omfattas inte av garantin. Garantigivaren

ansvarar särskilt inte för skador som uppstår på grund av en defekt enhet. Om

garantianspråken är obefogade (exempelvis efter garantitidens utgång eller om anspråken

rör problem som inte innefattas i garantin) kan garantigivaren försöka reparera enheten åt

dig till en låg kostnad.

Technische und optische Änderungen ohne Ankündigung vorbehalten. Aktuelle Informationen zum Produkt finden Sie immer auf der ESYLUX Homepage • Technical and design features may be subject to change. You can find out

more about this product on the ESYLUX homepage • Des modifications techniques et esthétiques peuvent être apportées sans préavis. Pour plus d’informations sur ce produit, consultez le site Internet d‘ESYLUX • Technische en

optische wijzigingen zonder kennisgeving voorbehouden. Actuele informatie over dit product kunt u vinden op de website van ESYLUX • Ret til tekniske og optiske ændringer uden varsel forbeholdes. Du kan altid finde aktuelle

informationer om produktet på ESYLUX hjemmesiden • Vi förbehåller oss rätten till tekniska och utseendemässiga ändringar utan föregående meddelande. Aktuell produktinformation hittar du alltid på ESYLUX hemsida.

TECHNISCHE DATEN • TECHNICAL DATA • DONNÉES TECHNIQUES • TECHNISCHE GEGEVENS • TEKNISKE DATA • TEKNISKA UPPGIFTER

9 Volt

0786-CPD-20471

Energizer 6LR61, Power Line 6LR61,

Duracell MN1604, Ultralife U9VL-J-P

GEKEURD VOLGENS

AFPRØVET IFØLGE

KONTROLLERAD ENLIGT

BACK-UP BATTERIE

BACK-UP BATTERY

PILE DE SECOURS

EMPFOHLENE BATTERIEN

RECOMMENDED BATTERIES

MODÈLES DE PILES RECOMMANDÉS

CPR-NUMMER

CPR NUMBER

NUMÉRO CPR

EN 14604:2005/AC:2008

10 % - 95 %

GEPRÜFT NACH

TESTED TO

CONFORME À

LUFTFEUCHTIGKEIT

HUMIDITY

TAUX D‘HUMIDITÉ DE L‘AIR

SIGNALLAUTSTÄRKE

SIGNAL VOLUME

VOLUME DU SIGNAL

AANBEVOLEN BATTERIJEN

ANBEFALEDE BATTERIER

REKOMMENDERADE BATTERIER

RESERVEBATTERIJ

BACKUP-BATTERI

EXTRABATTERI

230 V ~ 50 Hz

NETZSPANNUNG

MAINS VOLTAGE

TENSION SECTEUR

NETSPANNING

NETSPÆNDING

NÄTSPÄNNING

CPR-NUMMER

LUCHTVOCHTIGHEID

LUFTFUGTIGHED

LUFTFUKTIGHET

STERKTE GELUIDSSIGNAAL

SIGNALETS LYDSTYRKE

SIGNALLJUDSTYRKA

ca. 85 dB/3 m

• •

PROTECTOR K 230 V ~

www.esylux.com

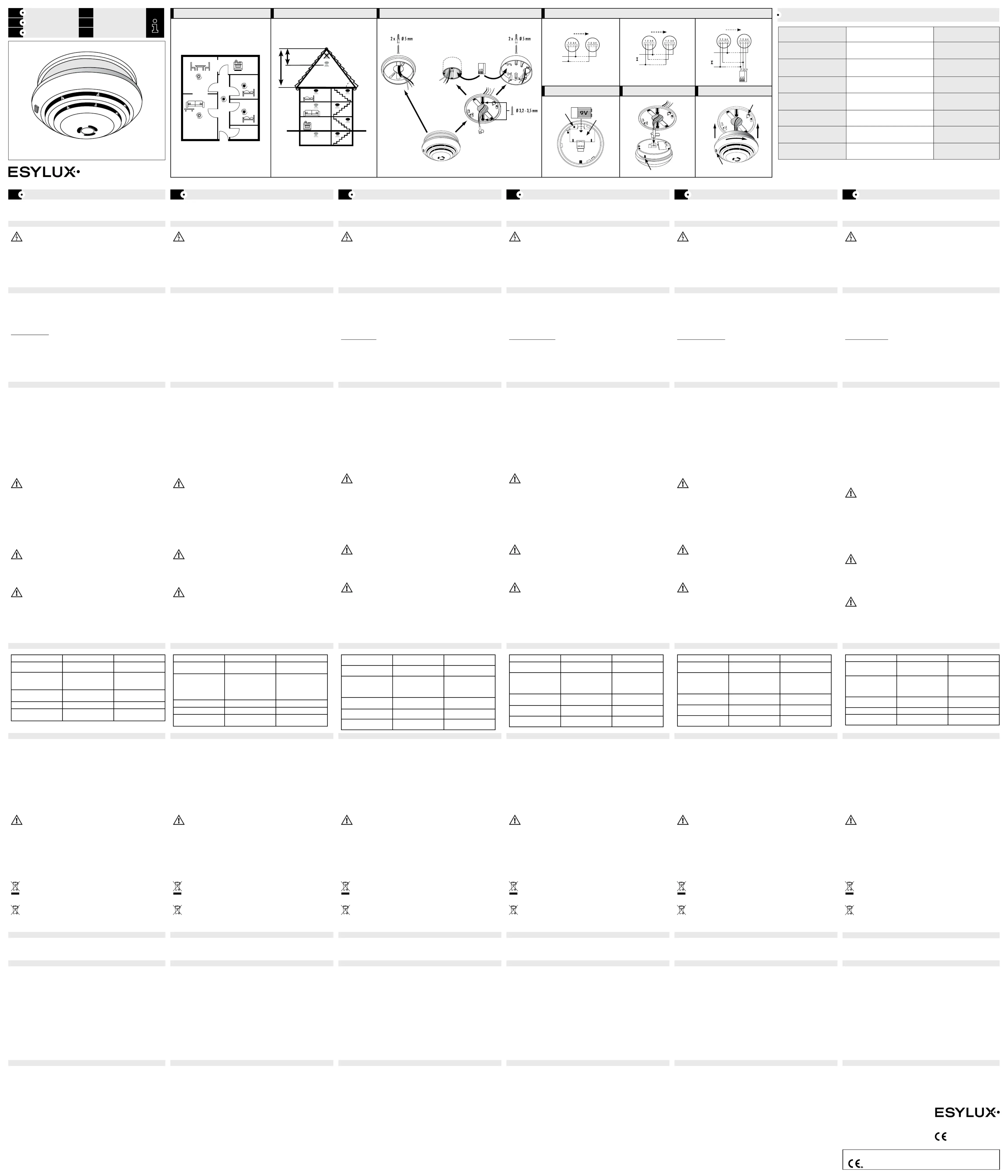

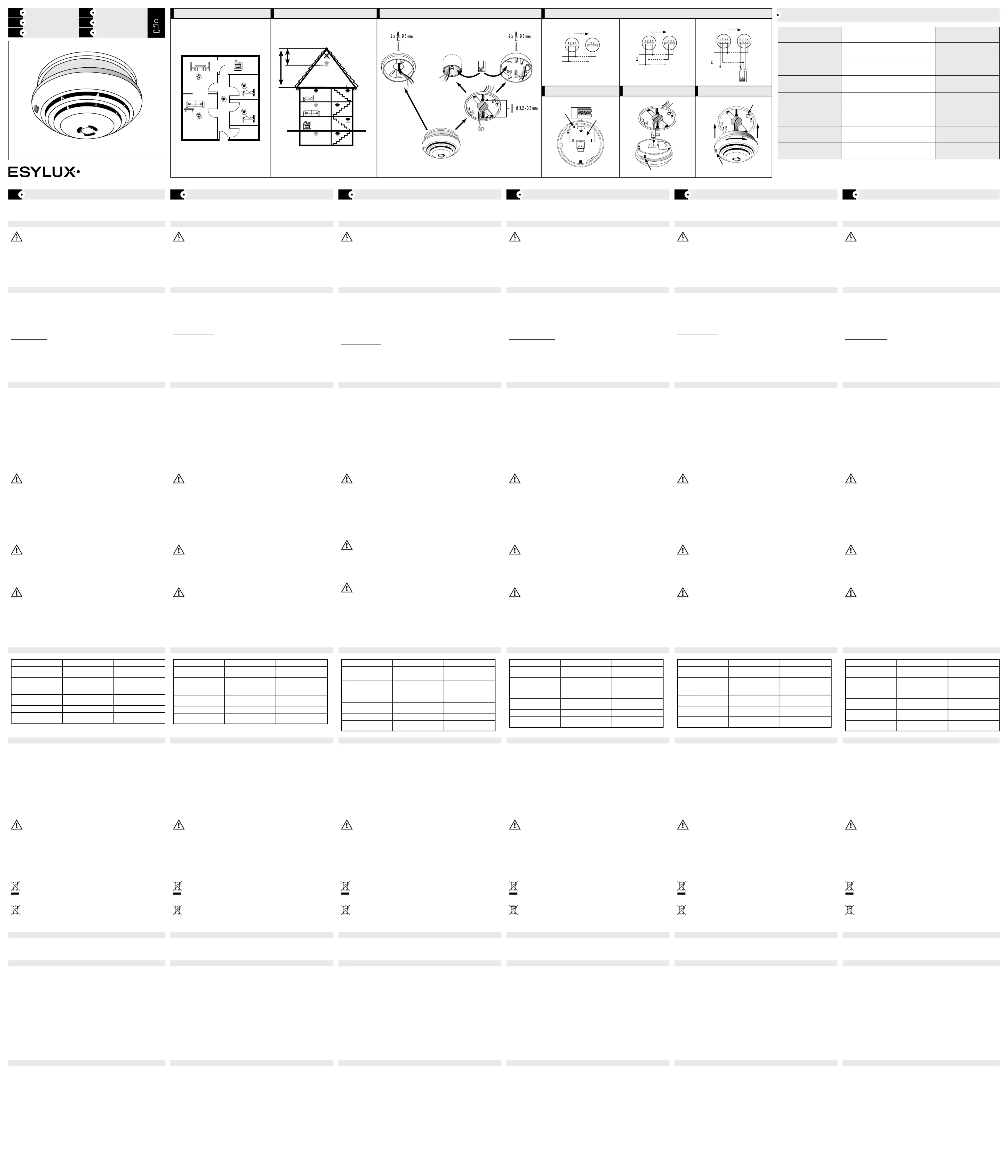

ABB. • FIG. 1 ABB. • FIG. ABB. • FIG. ABB. • FIG. 2 3 4

6 m

> 30°

30 - 50 cm

PROTECTOR K 230 V ~

1 30

NYM 1,5 mm

Interconnection

PROTECTOR K 230 V ~

1 30

NYM 1,5 mm

< 300 m

Interconnection

PROTECTOR K 230 V ~

1 30

NYM 1,5 mm

< 300 m

ABB. • FIG. ABB. • FIG. ABB. • FIG. 5 6 7

5.2

5.1

6.1

7.2

7.1

Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies

Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren

Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.

1 • SICHERHEITSHINWEISE

ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter

Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden. Vor der

Montage des Produktes ist die Netzspannung freizuschalten.

Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs anleitung

beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht

vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort

nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer

Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen

ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses

unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.

2 • BESCHREIBUNG

Der ESYLUX PROTECTOR K 230 V ~ ist ein fotoelektronischer Rauchwarnmelder zur frühzeitigen

und zuverlässigen Branderkennung in privaten Wohnhäusern, Wohnungen und Räumen mit

wohnungsähnlicher Nutzung. In der Rauchkammer, dem „Herzstück” des PROTECTOR K,

wird in periodischen Abständen von etwa 10 Sekunden ein Lichtstrahl erzeugt. Dringt Rauch

in die Kammer, wird das Licht reflektiert und trifft auf eine Photozelle. Dies löst einen ca. 85

dB lauten Alarm aus, der weithin zu hören ist. Manuell kann der Melder durch Abschalten

der Netzspannung und durch Herausnehmen der Batterie abgeschaltet werden

Einsatzmöglichkeiten:

• Einzelbetrieb

• Vernetzung per Draht mit insgesamt bis zu 30 PROTECTOR Meldern

Für eine optimale Absicherung von Haushalten sollten Rauchwarnmelder in allen Räumen,

Fluren, Keller- und Speicherräumen installiert werden. Eine Grundabsicherung wird schon

durch den Einsatz von PROTECTOR Rauchwarnmeldern in allen Schlafräumen,

Kinderzimmern und auf den Fluren sämtlicher Etagen erreicht (Abb. 1+2).

3 • INSTALLATION / MONTAGE / ANSCHLUSS

•

Montieren Sie zuerst eine PROTECTOR K Aufputz-Dose (Zubehör) möglichst mittig an der

Decke (Abb. 3.1) oder verwenden Sie eine Unterputz-Dose . Sollten Sie ein(Abb. 3.2)

PROTECTOR SCHALTRELAIS (Zubehör) benötigen, können Sie dieses in der(Abb. 3.3)

Unterputz-Dose (Abb. 3.2) oder in der PROTECTOR K Aufputzdose H27mm (Abb. 3.5) t .pla zieren

• Schützen Sie die Geräte vor Bohrstaub.

• Sie können insgesamt bis zu 30 Rauchwarnmelder per Draht miteinander vernetzen.

• Verdrahtung/ Adernbelegung (Abb. 4)

1 blau = N Nullleiter / – Schaltrelais / – Vernetzung

2 orange = I + Vernetzung

3 rot = R + Schaltrelais

4 braun = L Phase 230 V ~

• Achten Sie auf den richtigen Anschluss (Polung), sonst erfolgt im Alarmfall keine

Weitergabe des Alarms an alle vernetzten Rauchwarnmelder (Abb. 4). Bei Missachtung

können alle Melder zerstört werden!

HINWEIS: Bei Vernetzung per Draht nicht den Relais-Anschluss R der einzelnen Melder

miteinander verbinden, sondern nur den Anschluss N, I und L (Abb. 4).

• Die Gesamtleitungslänge darf 300 m nicht überschreiten. Verwenden Sie Leitungen vom

Typ NYM 1,5 mm

• des Montieren Sie gegebenenfalls die Montageplatte (Abb. 3.4) Rauchwarnmelders auf

der Unterputz-Dose.

• Dann bitte die Batterie anschließen und in das Gerät einsetzen . Ist die Batterie(Abb. 5.1)

. richtig angeschlossen, blinkt die rote LED ca. alle 45 Sek. kurz auf (Abb. 7.1)

Der Rauchwarnmelder besitzt eine Montagesperre , die verhindert, dass der (Abb. 5.2)

Melder ohne eingelegte Batterie montiert werden kann.

• .Stecken Sie das Anschlusskabel auf den Melder (Abb. 6)

• Setzen Sie den Rauchwarnmelder auf die Aufputz-Dose bzw. auf die (Abb. 3.1)

Montageplatte . (Abb. 3.4) und drehen ihn bis er einrastet (Abb. 7)

ACHTUNG: Nur im spannungslosen Zustand das Anschlusskabel aufstecken oder entfernen. Bei

Missachtung können alle Melder zerstört werden!

• Ist der Rauchwarnmelder montiert und liegt Netzspannung an, leuchtet die grüne LED

(Abb. 6.1) permanent.

• Führen Sie einen Funktionstest durch (siehe 5, Test/Wartung). Bei technischen Problemen

wenden Sie sich bitte an den Hersteller oder Distributer in Ihrem Land.

HINWEIS:

• Melder mittig an der Decke montieren

• Nicht montieren in Badezimmern (hohe Luftfeuchtigkeit), Garagen (Abgase), in

stark zugluftgefährdeter Umgebung und in Spitzecken auf dem Dachboden (Abb. 2)

• Bei einer Dachneigung < 30° kann der Melder an der Dachschrägen

montiert werden.

• 50 cm Abstand halten von Wänden, Deckenbalken (Unterzügen) und Leuchten

• Räume über 60 m

und Flure länger als 10 m benötigen mehrere Melder

• 4 m Abstand halten von offenen Kaminen und Herden etc.

4 • FUNKTIONSTABELLE

Alarmton/Piezo ErläuterungRote LED

Pulsierender Alarmton

Parallel blitzend zum Alarmton Einzelauslösung des Melders bei

Rauchalarm

Pulsierender Alarmton Keine LED-Anzeige Auslösung durch einen vernetzten

Melder. Der auslösende Melder kann

durch die parallel zum Alarmton

blitzende LED identifiziert werden.

Kurzer Piepton

ca. alle 45 Sekunden

Parallel blitzend Signalisiert einen

fälligen Batteriewechsel

Kein Ton Blitzend im 45 Sek. Abstand Betriebsbereitschaft

Kurzer Piepton

> ca. alle 45 Sekunden

Abwechselnd zum

Piepton blitzend

Signalisiert eine Fehlfunktion.

Melder austauschen.

5 • TEST / WARTUNG

Mit dem LED-Testknopf wird der Melder komplett geprüft: Funktionsprüfung der (Abb 7.1)

Batterie, elektronischer Rauchkammertest und eine Prüfung der Auswerteelektronik. Ein Test

sollte mindestens 1 x jährlich und nach jedem Batterietausch durchgeführt werden. Drücken Sie

den Testknopf solange (bis zu 20 Sek.), bis ein lauter und pulsierender Alarmton ertönt (ca.

85 dB). Das Gerät sollte bei Bedarf etwa 2 x jährlich trocken abgewischt und von außen mit

dem Staubsauger abgesaugt werden. Der Melder führt einen automatischen Selbsttest durch.

Dabei werden sowohl die Auswerteelektronik als auch die Spannung und der Innenwiderstand

der Batterie ca. alle 45 Sek. überprüft. Diese Prüfung wird mit einem kurzen Blinkzeichen der

roten LED signalisiert. Sollte die Betriebsspannung der 9 V - Batterie (Abb 7.1) unter einen

bestimmten Wert fallen, signalisiert der Melder durch einen Piepton (ca. alle 45 Sek.), ca.

30 Tage im Voraus, einen notwendigen Batteriewechsel (siehe 3. Installation/ Montage/

Anschluss). Bei einer Fehlfunktion Blinkt die rote LED bis zu ca. alle 45 Sek. (Abb 7.1)

abwechselnd zum Piepton. In diesem Fall muss der Melder ausgetauscht werden.

HINWEIS:

• Bei Vernetzung: Das Batterieleersignal eines Melders wird nicht über die

Vernetzung an die anderen vernetzten Melder weitergegeben, es wird nur am

Gerät selbst angezeigt.

• am Bei Vernetzung: Bei Prüfung des Melders über die Testfunktion

LED-Testknopf (Abb 7.1) werden automatisch alle vernetzten Melder mit

angesteuert, dass heißt genau wie im Alarmfall ertönt ein pulsierender Alarmton

(zeitbegrenzt) und am getesteten Melder blitzt parallel zum Alarmton die rote

LED (Abb 7.1). Bei den anderen vernetzten Meldern ertönt nur ein pulsierender

Alarmton ohne LED-Anzeige.

• Eine zu große Belastung durch Staub, Wasserdampf oder andere Fremdkörper

innerhalb der Rauchkammer kann zu Fehlalarmen führen.

HINWEIS: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall entsorgt werden.

Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu

entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.

HINWEIS: Altbatterien dürfen nicht mit dem unsortierten Siedlungsabfall entsorgt werden.

Besitzer von Altbatterien sind gesetzlich zur Rückgabe verpflichtet und können diese

unentgeltlich bei den Verkaufsstellen zurückgeben. Batterien enthalten umwelt- und

gesundheitsschädliche Stoffe und müssen daher fachgerecht entsorgt werden.

6 • ZUBEHÖR

ESYLUX PROTECTOR K Aufputzdose H20mm (Abb. 3.1)

ESYLUX PROTECTOR K Aufputzdose H27mm (Abb. 3.5)

ESYLUX PROTECTOR K SCHALTRELAIS (Abb. 3.3)

7 • RICHTIGES VERHALTEN IM BRANDFALL

Ruhe bewaren!

Alarmieren Sie die Feuerwehr.

Folgende Hinweise sind für die Feuerwehr wichtig:

• Wie ist Ihr Name? (Name, Telefonnummer)

• Wo brennt es? (Adresse)

• Was ist passiert? (Ausmaß)

• Wieviele Verletzte gibt es?

• Warten Sie auf Rückfragen des Gesprächspartners.

Warnen Sie alle Mitbewohner.

Helfen Sie älteren, kranken und behinderten Personen.

Schließen Sie alle Fenster und Türen.

Benutzen Sie keinen Aufzug.

Sollten Sie Zweifel haben, ob es sich um einen echten Alarm oder um einen Fehlalarm

handelt, verhalten Sie sich so, als ob es wirklich brennt.

8 • ESYLUX HERSTELLERGARANTIE

ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt. Der

Garantiegeber, die ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg (für

Deutschland) bzw. der entsprechende ESYLUX Distributor in Ihrem Land (eine vollständige

Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von drei Jahren ab

Herstelldatum eine Garantie auf Herstellungs-/Materialfehler der ESYLUX Geräte. Diese Garantie

besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem Verkäufer des Geräts. Die

Garantie bezieht sich nicht auf die natürliche Abnutzung, Veränderung/Störung durch

Umwelteinflüsse oder auf Transportschäden sowie nicht auf Schäden, die infolge Nichtbeachtung

der Bedienungsanleitung, der Wartungsanweisung und/oder unsachgemäßer Installation

entstanden sind. Mitgelieferte Batterien, Leuchtmittel und Akkus sind von der Garantie

ausgeschlossen. Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät

unverzüglich nach Feststellung des Mangels mit Rechnung/Kassenbon sowie einer kurzen

schriftlichen Fehlerbeschreibung, ausreichend frankiert und verpackt an den Garantiegeber

eingesandt wird. Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl

das Gerät in angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst

die Garantie nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit des

Geräts entstehende Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein (z.B. nach

Ablauf der Garantiezeit oder bei Mängeln außerhalb des Garantieanspruchs), so kann der

Garantiegeber versuchen, das Gerät kostengünstig gegen Berechnung für Sie zu reparieren.

RAUCHWARNMELDER

SMOKE DETECTOR

DÉTECTEUR DE FUMÉE

ROOKMELDER

RØGALARM

RÖKDETEKTOR

3.1

3.4

3.2 3.3 3.5

RAUCHWARNMELDER

SMOKE DETECTOR

DÉTECTEUR DE FUMÉE

ROOKMELDER

RØGALARM

RÖKDETEKTOR

DK00474601

DOP-NUMMER

DOP NUMBER

NUMÉRO DOP

DOP-NUMMER

Produktspecifikationer

Varumärke:	ESYLUX
Kategori:	Rökdetektor
Modell:	PROTECTOR K 230 V

Behöver du hjälp?

Om du behöver hjälp med ESYLUX PROTECTOR K 230 V ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Rökdetektor ESYLUX Manualer

ESYLUX PROTECTOR K 230 V Bruksanvisning

25 September 2024

ESYLUX PROTECTOR K 9 V Lithium Bruksanvisning

25 September 2024

ESYLUX PROTECTOR K Bruksanvisning

13 Augusti 2024

ESYLUX Protector K 9 V Bruksanvisning

4 Augusti 2024

Rökdetektor Manualer

Nyaste Rökdetektor Manualer

Elro FS9010 Bruksanvisning

2 April 2025

Hochiki SOC-24V Bruksanvisning

26 Februari 2025

Hochiki ALN-V Bruksanvisning

26 Februari 2025

Hochiki ACC-V Bruksanvisning

26 Februari 2025

Hochiki HCA-4 Bruksanvisning

26 Februari 2025

First Alert SMICO105-AC Bruksanvisning

24 Februari 2025

First Alert SMICO110 Bruksanvisning

24 Februari 2025

Drayton CCT599002 Bruksanvisning

20 Februari 2025

Logilink SC0016 Bruksanvisning

29 Januari 2025

FireAngel ST-630-DE Bruksanvisning

31 December 2025
