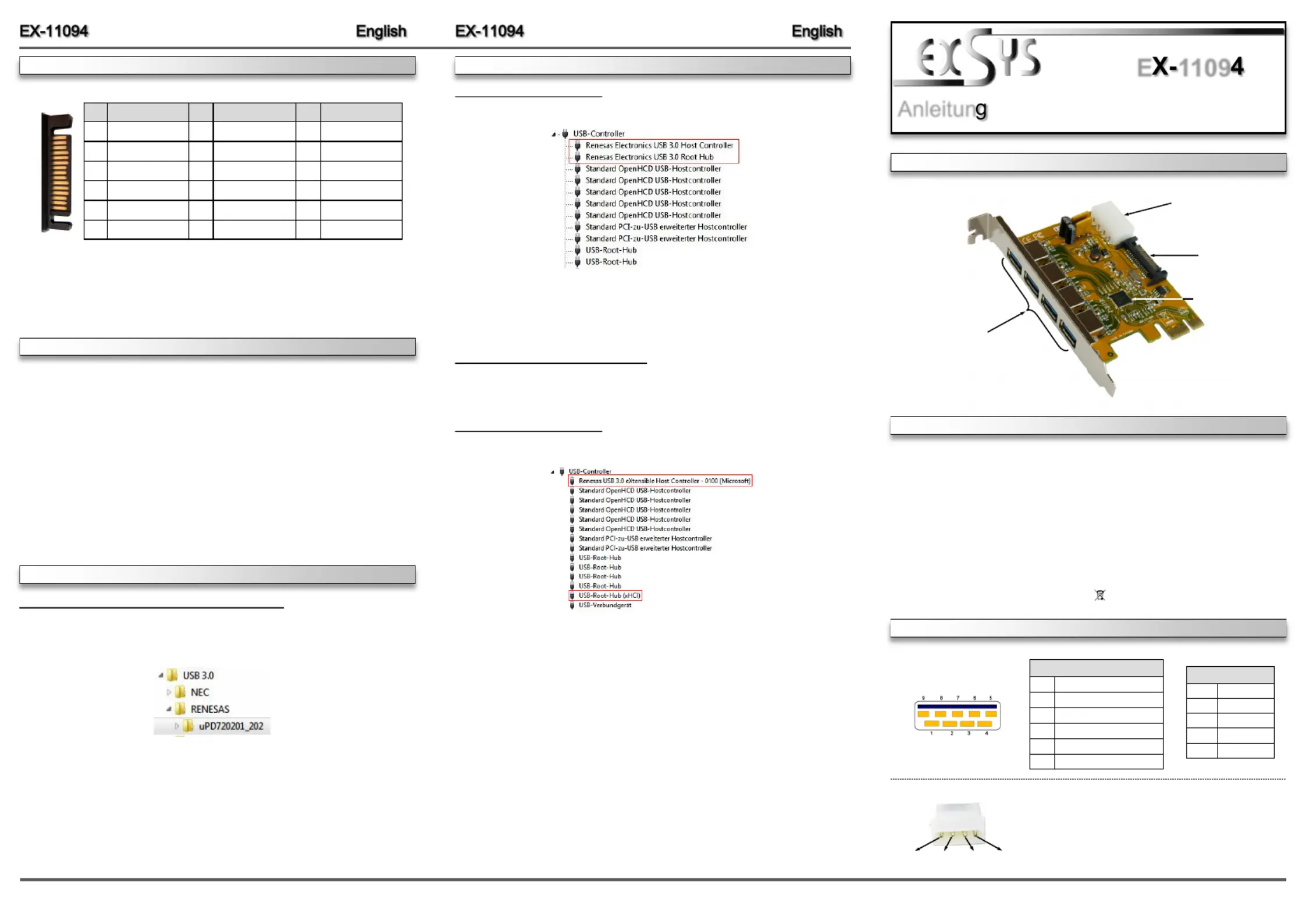

Sida 1/2

6 5

Die EX 11094 ist eine USB 3.0 PCI Express Karte. Sie ist mit 4 externen Port s ausgestattet, - - ‘

die jeweils 900mA Strom zu Verfügung stellen. Sie unterstützt alle PCI Express Slots von p1-x1 bis -

x16. Der serielle PCI Express Bus unterstützt optimal die Leistung des schnellen Renesas -

Chipsatz. Die EX 11094 gewährleistet so eine sichere Datenübertragung und exzellente Perfor--

mance von bis zu 5Gbit pro Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts

manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim Installieren

des Betriebssystems automatisch vorgenommen werden. Sie unterstützt alle USB Anschlüsse

von 1.1 bis 3.0. Die EX 11094 benötigt zusätzlichen Strom vom PC Netzteil, um die volle Leis--

tung von 900mA an den 4 externen Port s zu gewährleisten.‘

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

Anschlüsse: 4x USB 3.0 A Buchse, 1x 4 Molex, 1x SATA 15 pin Stecker - pol

Lieferumfang: 11094, Treiber CD, Anleitung EX-

Zertifikate: FCC / RoHS / WEEE DE97424562 / WHQL

CECE /

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.2 / 16.09.16

E 1109

J1, J3, J4, J5:

4 x externe

USB 3.0 A Buchse-

J6:

Molex Power Anschluss

vom PC Netzteil-

Renesas Chip Set-

J7:

SATA 15 Pin

Power Anschluss

vom PC Netzteil-

J1, J3, J4, J5:

Um die EX 11094 zu betreiben, muss die Karte mit dem -

Stromanschluss vom PC Netzteil verbunden werden!

Verwenden Sie dazu den Stromanschluss J6 oder J7!

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein

oder ausstecken!

J6:

1 +12V

2 GND 3 GND

4 +5V

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.0 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

HARDWARE INSTALLATION

CONNECTORS

DRIVER INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX 11094. Please refer your -

computer s reference manual whenever in doubt.’

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Now install the power supply via the 4 pin Molex connector or the 15 pin SATA connector.

(see at Connectors at J6 & J7)

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

J7:

For using the EX 11094 you must connect the card with the PC power supply. It must be con--

nected on the power connector J7 or J6!

Please make sure you connect the plug in the right direction!

Attention! Never connect or release the plug while the PC is supplied with power!

Windows XP/ Vista/ 7/ Server 2003 & 2008 R2

After starting Windows is recognizes a new . Start the “ “USB (Universal Serial Bus) Controller-

„ “SETUP“ file which is in the uPD720201_202” folder (see picture):

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER:

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION

Windows 8.x/ 10/ Server 2012 R2

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER:

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Pin Assignment Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 5 Volt (pre charge) 12 Volt (pre 7 - 13 - charge)

2 3.3 Volt (Orange) 8 5 Volt (Red) 12 Volt (Yellow) 14

3 3.3 Volt (pre charge) 9 5 Volt (Red) 12 Volt (Yellow) - 15

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserve

6 Ground (Black) 12 Ground (Black)

Produktspecifikationer

Varumärke:	EXSYS
Kategori:	nätverkskort/adapter
Modell:	EX-11094
Vikt:	200 g
Bredd:	65 mm
Djup:	94 mm
Certifiering:	CE, FCC
Värdgränssnitt:	PCIe
Dataöverföringshastighet:	5 Gbit/s
Windows-operativsystem som stöds:	Ja
Temperatur vid drift:	0 - 55 ° C
Temperaturintervall (förvaring):	-30 - 75 ° C
Intervall för relativ operativ luftfuktighet:	5 - 95 %
Hållbarhetscertifiering:	RoHS
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	4
Intern:	Ja
Kretsar:	Renesas
Utgränssnittet:	USB 3.2 Gen 1 (3.1 Gen 1)
