Montageanleitung (de)
708 011 / 2007-11NH
†‡
Abdeckkappe
AKM-…
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com

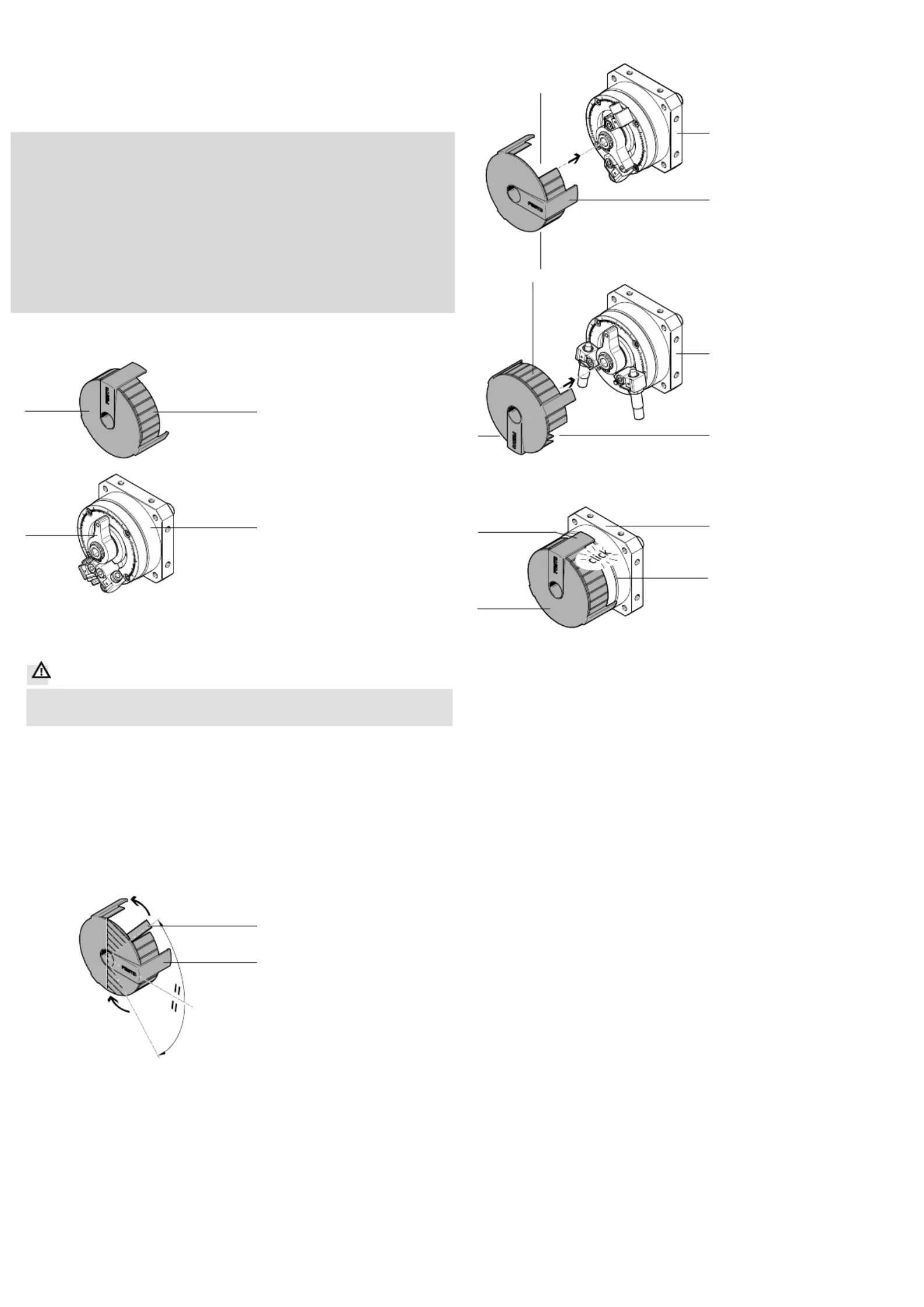

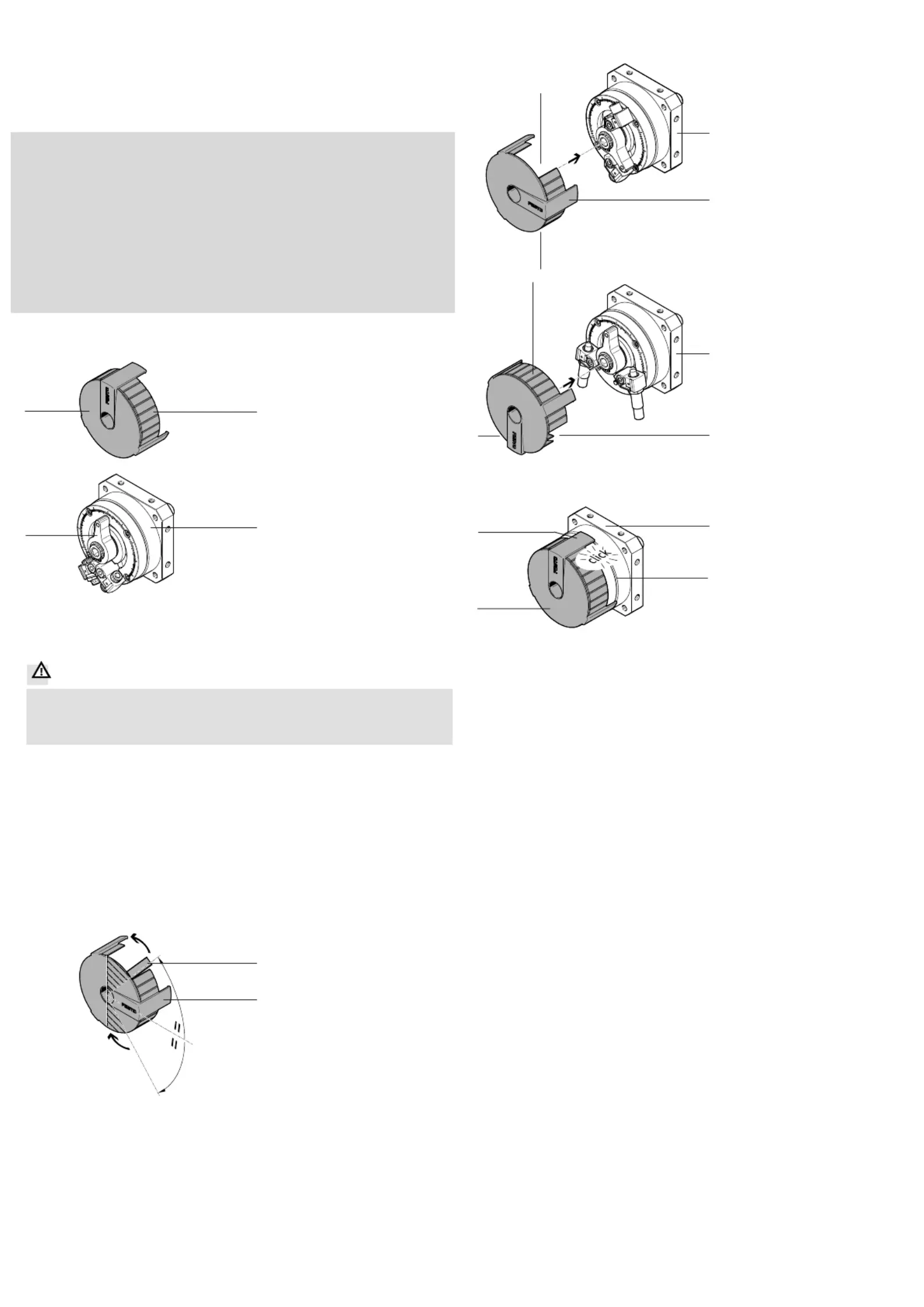

1. Teileliste
1 Abdeckkappe
AKM-…
(A
) Segment
Nicht im Lieferumfang:
2 Schwenkmodul
DS…-270-…-B
Bestimmungsgemäß dient die Abdeckkappe AKM-… 1 zum Schutz vor
Hineingreifen in den Schwenkbereich des Anschlaghebels (B).
Warnung
Verletzungsgefahr durch unkontrollierte Bewegungen!
Vor Montage bzw. Demontage:
•Entlüften Sie das Schwenkmodul 2.
2. Vorbereitung zur Montage
Bei Schwenkmodulen 2 ohne Anschlagsystem bzw. mit externer Dämpfung
müssen keine Segmente (A) an der Abdeckkappe 1 herausgebrochen wer-
den (!Abschnitt 3).
Bei Schwenkmodulen 2 mit Anschlagsystem gilt Folgendes:
•Beachten Sie den eingestellten Schwenkwinkel an Ihrem Schwenkmo-
dul 2. Je nach Winkel müssen unterschiedliche Segmente (A) an den Po-
sitionen der Anschläge ausgebrochen werden.
•Brechen Sie die Segmen-
te (A) wenn möglich
symmetrisch zum
Firmenlogo heraus.
•Brechen Sie nicht zu viele
Segmente (A) heraus. Die
Abdeckkappe 1 soll berüh-
rungslos an den Anschlägen
vorbei auf das Schwenkmo-
dul 2 gesetzt werden.
Folgende sind Beispiele von Standard-Schwenkwinkeln.
Bei 90°
•Brechen Sie die Segmen-
te (A) hier aus (!X).
Bei 180°
•Brechen Sie die Segmen-
te (A) hier aus (!X).
3. Montage
•Beachten Sie bei Schwenk-
modulen mit Anschlagsys-
tem die Aussparungen.
•Drücken Sie die Abdeckkap-
pe 1 auf das Schwenkmo-
dul 2 und lassen Sie die 3
Schnapphaken (Y) in der
Nut (Z) einrasten.
2
A
1
X
1
X
X
X
2
1
2
1
A
2
Y
1
B
Z
